互通式立交交叉43页PPT
互通式立交
互通式立交改革开放以来，我国经济取得了长足的发展，各项基础设施日趋完善，特别是高速公路和城市道路建设发展迅猛。
随着高速公路的出现及干线公路的发展，提高交叉口的通行能力和确保行车安全就具有非常重要的意义。
要保证车辆大量、快速、安全地通过交叉口，根本途径是运用一种使交通流线在空间上实行分离的新的交叉子女更是——立体交叉。
在公路网的建设中，互通式立体交叉设计的好坏关系到整个网络布局的合理性，直接影响着整条公路的设计质量，对交叉道路交通的分流、合流、承上启下起着不可替代的作用。
互通式立交是高速公路之间或者高速公路与其他公路交叉时所采用的主要形式之一，是高速公路的重要组成成分，也是高速公路重要构造物之一，它是公路网中最完美的沟通设施。
互通式立交除了具有路线设计的一些特点外，还受到小区域车辆行驶轨迹多向性，行驶速度多边性、线性元素多元化的影响。
在技术上具有一定复杂性。
如何正确把我互通式立交设计要素，合理选定互通式立交，准确的应用各项技术指标，对保证互通式立交工具有完善的交通功能，较高的服务水平、行车安全舒适、降低工程造价，减少占用土地和拆迁建筑物，提升公路景观效果等至关重要一、交叉口交通特性的分析在公路网规划和城市规划当中，交通状态分析是交通规划必不可少的，由于道路的纵横交错而形成很多交叉口，在交叉口内交通流运动状态不外乎直行、左转弯、右转弯三个行驶方向在此汇集，通过。
倘若在同一平面上，各方向车辆相互交织，产生许多交织段和冲突点，并形成复杂的交通状态，使车速大大降低，路口通行能力减小，交通安全恶化，由此而产生交通瓶颈，所以在交叉口中发生交通事故的比例在所有交通事故中居首。
在交叉口内产生交通干扰的原因，是由于出现了交通流线间的分流点、合流点和冲突点三类交通特正点，解决道路平面交叉的工程方法，是将相交道路通过建造立体结构物设施，把不同行驶方向的车辆分别布置在不同空间高度上，即为设置立体交叉。
采用互通立体交叉不但可以改善交叉口的交通，使其顺畅有效通行，满足日益增长的交通量，而且可以大大改善行车条件，提高交叉口的通行能力和车速。
城市立交桥简介 PPT
2、地道桥 从地下穿越既有线路。 由桥洞、引道和附属结构 组成，修建时，需拆迁地 下管线，附属工程量大， 远不如修建跨线桥经济， 且设计时应注意净空、通 风、照明、排水和防冰 （严寒地带）等要求。
三、种类
1、单纯式
• 单纯式立交桥是立 交桥中最简单的一种。 这种立交桥主要用于高 架道路与一般道路的立 体交叉，铁路与一般道 路的立体交叉，其通行 方法极其简单，各自在 自己的道路上行驶。
• 3．多枝交叉的互通式立交桥。 • 互通式立交桥的通行方法： • ①苜蓿叶型立交桥通行方法： • 通过苜蓿叶型立交桥时，直行车辆按 照原方向行驶，右转弯车辆通过右侧匝 道行驶。左转弯车辆必须直行通过立交 桥，然后转进入匝道再右转270度。 • ②环型立交桥通行方法： • 通过环型立交桥时，除下层路线的直 行车辆可以按照原方向行驶以外，其他 车辆都必须开上环道，绕行选择去向。
大家有疑问的，可以询问和交流
可以互相讨论下，但要小声点
• 2、现代 • 1928年，美国首先在 新泽西州的两条道路交叉 处修建了第一条苜蓿叶形 公路交叉。1930年，芝加 哥建起了一座立体交叉桥。 1931年至1935年，瑞典陆 续在一些城市修建起立体 交叉桥。
五、新型立交桥
新型立交桥项目和传 统的蝶式立交桥对比， 以不占地的专利新型”四 层面立交桥“为例，这种 立交桥从地面算起是2， 5米和5米的两个净高， 也就是说,世界上任何形 式的立交桥都不可能再 低于这个高度了（指从 地面算起）。
六、作用
交通分流
七、实例
1、彩虹快速 路互通立交——堪 称华东地区城市中 最高的互通立交， 从高空俯视，可以 看到立交桥四通八 达、层层交叠，好 似蝴蝶展翅，巍然 地横跨在时代大道 之上 。
《立交桥图片》课件
将各条道路、铁路、地铁、轻 轨等交通线路连接起来，提高 交通效率。

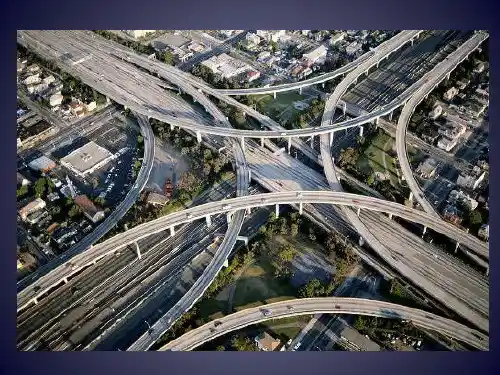

巨型立交
像意大利的意面一样错综复杂 的拓扑结构，将城市里的不同 交通流线有机地结合在一起。
立交桥的作用
立交桥不仅是城市道路交通的主要组成部分，还具有其他重要的作用。
增加道路容量
满足城市交通需求，缓解交通拥堵。
提高交通效率
分离多层交叉的车流，使车辆可按不同方向 快速、安全地通过。
• 高架桥 • 地下桥 • 地面桥
立交桥的优点和限制
立交桥虽然有许多优点，但也存在一些限制和局限性。
1
优点
2
与周边建筑环境相融合，成为城市美
的景观，提升城市质量。
3
限制
4
立交桥需要占用大量的土地和资源， 造价昂贵，也需要进行长期维护。
优点
能有效缓解城பைடு நூலகம்道路拥堵，提高交通 效率和安全性。
限制
大面积的立交桥会破坏城市的景观和 环境，对周边居民造成不良影响。
立交桥的未来发展趋势
随着科学技术的不断发展，立交桥将逐渐朝着智能化、绿色化、可持续化和美观化的方向发展。
智能化设计
采用先进的计算机技术和传感 器技术，实现立交桥的自动化 控制和管理。
生态化设计
结合城市的生态环境，采用绿 色植被和环保材料，创造更好 的生态环境。
美观化设计
Sed ut perspiciatis unde omnis iste natus error sit voluptatem accusantium doloremque laudantium.
减少事故率
减少道路交通事故率，提高交通安全性。
美化城市形象
立交桥的造型和景观设计可以美化城市形象， 成为城市的地标和名片。
互通式立交交叉
三、互通立交的几何形式与特点 （二）四路立体交叉 1.四路全互通式立体交叉 定向式立交 优点： （ 1）匝道转弯半径大，行车方向明确，路径短捷； （ 2 ）能为转弯车辆提供高速的定向运行，通行能力大；（ 3 ） 无交织，无冲突点，行车安全。 缺点：（ 1）存在左侧分离和左侧汇入的困难；（ 2 ）正线双 向行车道之间必须拉开足够距离，直行车辆略有绕行；（3） 跨线结构物数量多，层次高，占地面积大，造价高。
三、互通立交的几何形式与特点 （二）四路立体交叉 1.四路全互通式立体交叉 涡轮式立交 优点： （1）匝道平曲线半径大，纵坡和缓，适应车速较高； （ 2 ）车辆进出正线安全顺畅；（ 3 ）无交织，无冲突点，行 车安全；（4）规模宏伟，造型美观。 缺点：（ 1）左转弯车辆绕行距离较长；（ 2）占地面积大， 造价高。
三、互通立交的几何形式与特点 （二）四路立体交叉 2.四路部分互通式立体交叉 部分苜蓿叶形立交
三、互通立交的几何形式与特点 （二）四路立体交叉 2.四路部分互通式立体交叉 部分苜蓿叶形立交 优点： （ 1 ）可保证主要道路直行车辆快速通畅；（ 2 ） 单一的驶出方式简化了主要道路上的交通标志简单；（3）便 于分期修建，远期可扩建成全苜蓿叶形立交；（4）形式简单， 用地和工程费用小。 缺点：（ 1 ）次要道路上存在平面冲突点，影响了通行能 力和行车安全；（2）次要道路上可能存在视距差、错路运行 或行车等待问题；（3）有时次要道路平面交叉口需设信号控 制，若出口匝道存储能力不足时，会影响主要道路的交通。
二、立体交叉分级： 1.公路互通式立交分级：枢纽互通式立交和一般互通式立交。 2.城市道路立体交叉根据相交道路及其直行车流、转向车流行驶 特征分级：枢纽立交、一般互通式立交、简单立交和分离式 立交。
互通式立体交叉说明
二、设计标准2.1公路等级：双向四车道高速公路，路基宽度26m;2.2设计速度：100 km/h。
2.3设计荷载：公路-I级。
2.4地震：本标段地震动加速度峰值0.05g，抗震设防烈度为6度。
2.5桥下净空：项目区内目前没有通航河流，基本无水路运输量。
2.6设计洪水频率：1/100。
2.7通道的长度，满足路基宽度的设计要求。
三、互通式立交和服务设施本标段共设置互通立交1处，为车村互通式立交；天桥1座。
3.1铁门枢纽互通式立交（1）设置位置及地形状况根据现场地形条件，结合遂平县规划及政府意见，车村互通式立交布设于车村镇东侧约6公里处，距离东侧木扎岭景区约6公里。
连接道路为北侧的国道G311，与本项目进行交通转。
车村镇位于伏牛山腹地，洛阳市嵩县南部，地域辽阔，旅游资源十分丰富，既有众多的的奇山秀水、原始生态等自然风光，又有不少古迹、寺庙、革命纪念地等人文景观。
互通的设置为车村镇及周边的经济发展提供了必要的交通环境基础。
本互通采用混合苜蓿叶互通式立交，主线上跨连霍高速。
匝道设计时速采用60/40公里/小时，双车道匝道路基宽10.5米，单车道匝道路基宽9.0米。
（2）主要技术指标①主线：平面设计：立交范围为K0-850～K2+150，总长3000米，最小平曲线半径R=1070米。
纵面设计：立交区最大纵坡为-2.100%，最小竖曲线半径：凸形竖曲线半径R=10000米。
横断面设计：本互通式立交区主线路基宽26米，双向四车道，行车道宽度为3.75米；中间带宽4.5米（中央分隔带宽2.0米，路缘带宽2×0.75米）；硬路肩3米（含路缘带0.5米）；土路肩宽0.75米。
横坡设计：主线最大横坡为4%，土路肩采用4%的横坡。
变速车道：单出口减速车道按直接式设置，长度不小于125米，渐变段长度不小于90米；单入口加速车道按平行式设置，长度不小于200米；渐变段长度不小于80米。
双出口减速车道按直接式设置，长度不小于190米，辅助车道长度不小于300米，渐变段长度不小于80米；双入口加速车道按直接式设置，长度不小于350米；辅助车道长度不小于350米；渐变段长度不小于160米。
《立交桥图片》课件
设计理念与原则
减少交通拥堵
立交桥的设计旨在减少 交通拥堵，提高道路通
行效率。
安全性优先
设计时首要考虑安全性 ，确保车辆行驶顺畅， 避免交通事故的发生。
环保节能
采用环保材料和节能设 计，降低对环境的影响
。
经济合理
在满足功能需求的前提 下，合理控制建设成本
。
建造材料与工艺
01
02
03
混凝土
主要结构部分采用高强度 混凝土，确保桥梁的稳定 性和耐久性。
安全隐患。
定期保养
对立交桥的各个部件进行定期 保养，保证其正常运转，延长 使用寿命。
及时维修
对于损坏或失效的部件，应及 时进行维修或更换，防止问题 扩大化。
建立维护档案
建立立交桥的维护档案，记录 每次巡检、保养和维修的情况
，便于追溯和管理。
应急救援与处置
制定应急预案
制定完善的应急预案，明确应急组织 、救援流程和资源调配等事项。
交通改善
立交桥的建设能够有效缓解城市交通拥堵问题， 提高交通效率，为市民出行提供便利。
经济发展
立交桥的建设往往伴随着周边地区的商业和地产 开发，对城市经济发展起到积极的推动作用。
城市规划
立交桥的建设也是城市规划的重要组成部分，对 城市的未来发展和空间布局产生深远的影响。
03
立交桥的交通作用
交通分流与疏导
立交桥作为交通枢纽，能够有效地将不同方向的车流进行分流，减少交通拥堵。
通过合理的车道设置和交通信号控制，立交桥能够有效地疏导车流，提高道路通行 效率。
立交桥还能够减轻地面道路的交通压力，将部分车流转移到高架桥上，提高整个交 通系统的运行效率。
提高交通效率
互通式立交交叉PPT课件
第一节 互通立交的分类与分级
.
1
入口 出口
构造物
正线 匝道
.
2
第七章 互通式立体交叉
第一节 互通立交的分类与分级
立体交叉：采用跨线桥或地道使相交路线在不同的平面上相互交 叉的交通设施。
一、立体交叉分类： （1）按路网系统功能：枢纽型、服务型和疏导型。 （2）按交通组织特性：完全互通式、部分互通式、简单互通 式和分离式。 （3）按交通组织特性：无交织型（全自由流）、有交织型 （部分紊流）和平交型（局部冲突点）。
.
3
第七章 互通式立体交叉
第一节 互通立交的分类与分级
二、立体交叉分级： 1.公路互通式立交分级：枢纽互通式立交和一般互通式立交。 2.城市道路立体交叉根据相交道路及其直行车流、转向车流行驶
特征分级：枢纽立交、一般互通式立交、简单立交和分离式立 交。
.
4
第七章 互通式立体交叉
第一节 互通立交的分类与分级 三、互通立交的几何形式与特点 （一）三路立体交叉
.
16
第七章 互通式立体交叉
第一节 互通立交的分类与分级
三、互通立交的几何形式与特点 （二）四路立体交叉
1.四路全互通式立体交叉 定向式立交
优点： （1）匝道转弯半径大，行车方向明确，路径短捷； （2）能为转弯车辆提供高速的定向运行，通行能力大；（3） 无交织，无冲突点，行车安全。 缺点：（1）存在左侧分离和左侧汇入的困难；（2）正线双 向行车道之间必须拉开足够距离，直行车辆略有绕行；（3） 跨线结构物数量多，层次高，占地面积大，造价高。
.
6
第七章 互通式立体交叉
第一节 互通立交的分类与分级
三、互通立交的几何形式与特点
《路线交叉》ppt课件
第一节 平面交叉口的交通分析 第二节 公路平面交叉 第三节 立体交叉
第三章 道路交叉
道路交叉大体分为平面交叉口和立体交叉口 两种，高速公路要采用立体交叉，其他各级公路 普通采用平面交叉。
一一、、交交叉叉口口的交交通通分分析析
第第一一节节 平平面面交交叉叉口口的的交交通通分分析析
分流点：同一行驶方向 的车辆向不同方向分别行 驶的地点.
一、立体交叉的主要组成
第三节 立体交叉
2. 匝道
联接互通式立体交叉上、下道路，供左右转弯车辆 方式的道路。
一、立体交叉的主要组成
第三节 立体交叉
一、立体交叉的主要组成
第三节 立体交叉
3. 变速车道
定义：在匝道与正线衔接的路段，为顺应车辆变速 行驶的需求，而不致影响正线交通所设置的附加 车道称为变速车道。
广州区庄立交桥—４层转盘式立交
二、立体交叉的根本类型
第三节 立体交叉
2) 完全互通式立体交叉
(1) 苜蓿叶式立体交叉
苜蓿叶式立交是经过四个对称的环圈式左转 匝道来实现各方向左转弯车辆的运转。
特点：占地面积大，且左转弯车辆绕行间隔 长，造价高。但通行才干大，外型美观，适宜用 于高速公路之间的立体交叉。
一、立体交叉的主要组成
第三节 立体交叉
立体交叉组成部分：跨线构造物、正线、匝道、出入 口、变速车道、集散车道等。
集散车道
入口
集散车道
跨线桥
出口 减速车道
右转匝道 左转匝道 出口
入口 加速车道
一、立体交叉的主要组成
第三节 立体交叉
1. 跨线桥 以桥梁方式跨越相交道路为上跨式。 以隧道方式穿越相交道路为下穿式。
1. 在保证相交道路上一切车辆和行人平安的前提下使 车流和人流交通遭到最小的妨碍。
道路立体交叉设计92.pptx
（三）匝道横断面及加宽 1．匝道横断面
第16页/共40页
（三）匝道横断面及加宽 1．匝道横断面 2．匝道圆曲线加宽
第17页/共40页
（四）匝道的超高及其过渡 1．不设超高的圆曲线半径
第18页/共40页
（四）匝道的超高及其过渡 1．不设超高的圆曲线半径 2．超高值确定
第19页/共40页
两个象限集中布置
第8页/共40页
二、匝道的特性 1．对称性： 2．任何一个方向左转的车辆，均可在所有象限内完成左转弯运行。 3．所有行驶方向左转的车辆，均可在部分象限内完成左转弯运行。
三个象限集中布置
第9页/共40页
三、匝道的设计依据 （一）立交的等级 公路互通式立交根据相交道路的等级划分为三级。
（四）匝道的超高及其过渡 1．不设超高的圆曲线半径 2．超高值确定 3．超高过渡方式：
绕行车道中心旋转 绕中央分隔带边缘旋转
第20页/共40页
第五节 端部设计
定义：端部是指匝道两端分别与正线相连接的道口，它包括出入口、变速车道及辅 助车道等。
一、出口与入口设计 主线出、入口：一般情况下主线出、入口应设在主线行车道的右侧，出口位置应易 于识别。 通视区域：匝道汇入主线之前保持主线100m和匝道60m的三角形区域内通视。
第30页/共40页
2．常用收费立交的形式
▪ 1）三路收费立交：多采用喇叭形、y形及子叶式立交，只 需一个设在支线上的收费站。
2）四路收费立交： 一般只设1个收费站。
高速公路与一般道路相交
第31页/共40页
2．常用收费立交的形式
▪ 1）三路收费立交：多采用喇叭形、y形及子叶式立交，只 需一个设在支线上的收费站。
2．平面布置：
道路交叉设计交叉处的交通工程设施PPT课件
5.2交叉口的交通信号控制
平面交叉口的交通量达到一定数量时，必 须采用交通信号进行管理和控制，以便从 时间上分离不同方向的交通流，达到减少 交通冲突、保证安全畅通的目的。为了有 效地指挥交通，目前各地都已普遍采用自 动控制信号灯取代人工手势指挥的管理方 法。
Page 30
5.2交叉口的交通信号控制
Page 11
5.1交通标志和标线
（五）高速公路指路标志 1、入口预告标志：去示通向高速公路一个
方向的入口，设在通向可到达指定地点的 立交匝道起点。 2、入口标志：设在高速公路加速车道起点 位置。
Page 12
5.1交通标志和标线
3、高速公路山口警告标志：一般设在减速 车道的起点或距出口2km、1km、500m（ 距离在标志上示出）处。
二、道路照明光源类型与特性 白炽灯、高压汞灯、高压钠灯、低钠灯和金
属卤化物灯。
Page 45
5.3交叉处的照明设施
三、对道路照明光源的基本要求和选择 快速路和对颜色认别要求不高的市郊道路，
可选用低压钠灯或高压钠灯，主干道和次 干道选用高压钠灯；支路和居住区道路选 用小功率高压钠灯或小功率高压汞灯。 交叉口、广场及市中心、商业中心等对颜 色识别要求较高的地点可选用金属卤化物 或中显色性、高显色性的高压钠灯。
Page 18
5.1交通标志和标线
（6）导向车道线：导向车道线表示车辆接近交叉 口时，根据通过路口所行驶的前进方向、选择车 道后不得再变更车道所划的分界线，线宽 10~15cm，其长度最小为30m用白色或黄色单实 线。
（7）左转弯导向线(图5.3)：主要用于畸形交叉 口，表示左转弯的机动车与非机动车的分界线。 采用白色单虚线，虚线应从两相邻路口左转弯车 道处用曲线连接。左转弯机动车走线左侧，非机 动车走线右侧。
平面交叉口与立交ppt课件
1 平面交叉口与立体交叉概述
3．技术上可行 高速公路立体交叉的设置在技术上应是可行的。包括在
立交方案布置、交通组织方式、立体交叉结构形式与周围 环境的配合、交汇道路或连接道路的条件及分期修建方案 等方面都应进行全面论证，避免在技术上考虑不周给立体 交叉造成很多缺陷，留下遗憾。
1 平面交叉口与立体交叉概述
1 平面交叉口与立体交叉概述
1．交通预测的步骤
(1) 确定预测目标。预测是为决策服务，所以要根据决策 所提出的要求去确定预测的目标。
(2) 选择预测影响因素。从大量因素中，鉴别、选择和确 定与预测目标有关的影响因素。
(3) 搜集、整理资料。 (4) 数学模型的选择与建立。 (5) 数学模型的检验。 (6) 进行预测。 (7) 分析和确定预测结果。
1 平面交叉口与立体交叉概述
三、交通调查
掌握和预测
(一) 交通现况调查
(二) 交通起讫点(0D)调查
起讫点调查就是从某一出行点到吸引点之间对交通单元(车 辆、货物)的流量流向，及其通过的线路和起止地点等资料的 调查。它在交通规划和可行性研究中占有极为重要的地位。
(1) 家访调查法。 (2) 调查法。
城市道路与立体交叉 Urban Road and
Overpass
目 录（contents）
1
平面交叉口与立体交叉概述
2
立交的选型与设计
3
匝道设计
4
城市快速路设计
立体交叉
5
城市道路公用设施
6
城市道路绿化与排水设计
立交是什么？
立交即立体的 相交道路。
利用跨线构造物使道路与道路（或铁路） 在不同标高相互交叉的连接方式。
3．高速公路预测交通量组成
