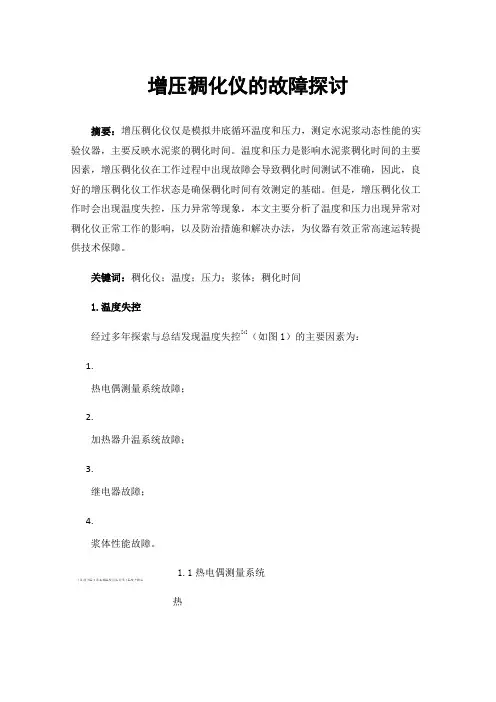

增压稠化仪的故障探讨
增压稠化仪的故障探讨摘要:增压稠化仪仅是模拟井底循环温度和压力,测定水泥浆动态性能的实验仪器,主要反映水泥浆的稠化时间。
温度和压力是影响水泥浆稠化时间的主要因素,增压稠化仪在工作过程中出现故障会导致稠化时间测试不准确,因此,良好的增压稠化仪工作状态是确保稠化时间有效测定的基础。
但是,增压稠化仪工作时会出现温度失控,压力异常等现象,本文主要分析了温度和压力出现异常对稠化仪正常工作的影响,以及防治措施和解决办法,为仪器有效正常高速运转提供技术保障。
关键词:稠化仪;温度;压力;浆体;稠化时间1.温度失控经过多年探索与总结发现温度失控[4](如图1)的主要因素为:1.热电偶测量系统故障;2.加热器升温系统故障;3.继电器故障;4.浆体性能故障。
1.1热电偶测量系统热图1 温度曲线图电偶作为测温元件,它的好坏间接关系着温度的升降。
其工作原理为利用两种不同材料组成的闭合电路,当两端温度不同时,就会有电流产生,再通过测量仪表就可轻松获得所测温度。
根据多年维修经验,热电偶故障现象分为:①测量端触碰压缩变形;②热电偶中部弯曲断裂;③插头位变形;④焊点脱落。
解决办法:当遇到以上故障时首先紧固接头,更换同样的热电偶测试是否热电偶故障,针对①②换新热电偶④重新点焊脱落接头,并再次使用观察热电偶是否正常,并且严禁人为弯曲热电偶。
建议:有故障的热电偶着重检测,定时清理绝缘保护管和接线盒内的油污、灰层等可能的导电物质,对含有可能脱落的焊点及时点焊,如遇温度测量不稳定的热电偶及时更换,定期校准热电偶,确保仪器的温度测试准确性。
1.2加热器升温系统加热器作为主体控温器件,其工作原理是在无缝金属管内装入电热丝,空隙部分填满有良好导热性和绝缘性的氧化镁粉后缩管而成。
根据多年经验总结,试验中出现漏电,短路,跳闸等现象,则大致可判别为加热器故障。
解决办法:①测试仪器是否有效接地;②测试加热器的电阻值是否在规定范围内;③检查加热器是否烧裂;④检查电源接线端是否有导电液体促使的短路现象,如有则及时涂抹绝缘材料,将坏损加热器及时更换。
高温高压稠化仪
高温高压稠化仪中文名称:OFITE 高温高压稠化仪英文名称:OFITE HTHP Consistometer订货系列号:100 型:#120-00 单缸204.4℃172.4MPa #120-00-DAS 单缸带数据采集系统204.4℃172.4MPa #120-05 双缸204.4℃172.4MPa #120-05-DAS 双缸带数据采集系统204.4℃172.4MPa 120 型:#120-10 单缸315.5℃275.8 MPa #120-10-DAS 单缸带数据采集系统315.5℃275.8 MPa #120-15 双缸315.5℃275.8 MPa #120-15-DAS 双缸带数据采集系统315.5℃275.8 MPa 130 型:(台式)#120-90 标准204℃110.3MPa #120-90-DAS 带数据采集系统204℃110.3MPa制造商:美国OFITE 公司中国区独家代理商:简介:美国OFI 测试设备公司是专为钻井液、完井液、油井水泥、废水等石油工业提供测试仪器和试剂的专业公司。
作为全球最大的油田测试设备独资制造企业,可为所有客户提供卓越的全程服务。
OFITE 高温高压稠化仪设计模拟井底压力和温度条件下确定油井水泥的稠化时间。
最近的增强功能,如数显图形记录器和可选计算机控制(包含一台计算机控制多台稠化仪能力)带来了最新的工艺。
操作方法:水泥搅拌后倒入泥浆杯装置,泥浆杯放入测试容器中,通过一气动液压泵来增压。
一PID 温度控制器来控制内部加热,并保持所需的温度值,磁力驱动泥浆杯在150RPM 下转动。
电位计控制输出电压,其值与通过API 认可的桨叶搅拌水泥表现出的扭矩值直接相关。
数字图显记录器随时记录水泥稠度和温度并通过LED 显示器显示出测量值。
参数和特色:◆最高温度:120 型:315℃100 型:204℃台式:204℃◆最高压力:120 型:276MPa100 型: 172.5MPa台式:110MPa◆数显温度控制度,0.1°分辨率◆4,000W 加热器(5,000W 可选)◆压力显示器分辨率100PSI 并结合高低压警报器◆泥浆杯转速为150rpm◆带警报电子计时器,0.1 分钟分辨率◆磁力驱动旋转◆提供带爆破片的安全装置◆外部冷却夹套加快测试容器冷却◆包含自重校正单元◆气动液压泵产生压力◆温度、压力和稠度警报器可自动关机以防安全◆泥浆杯材质为耐用的316 不锈钢,并包含一膨胀室◆一台计算机运行多台仪器(可选)◆完全符合美国石油协会API-10 标准。

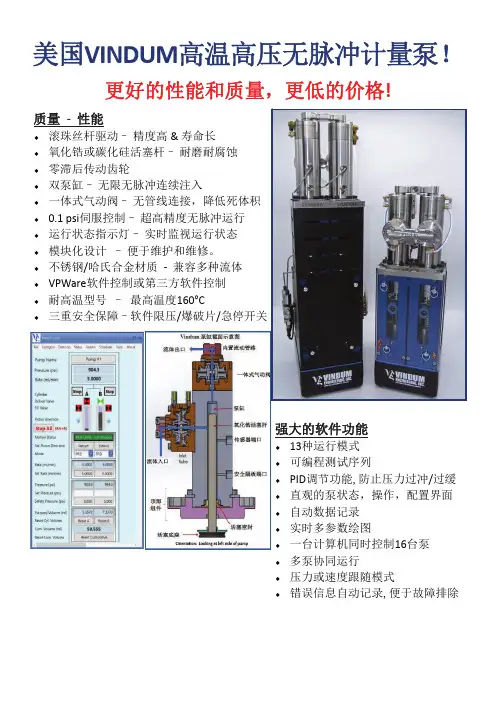

美国Vindum高温高压无脉冲计量泵
美国VINDUM高温高压无脉冲计量泵!
更好的性能和质量,更低的价格!
质量 ‐ 性能
♦ 滚珠丝杆驱动–
♦
♦ 零滞后传动齿轮
♦ 双泵缸–
♦ 一体式气动阀–
♦ 0.1 psi伺服控制–
♦ 运行状态指示灯–
♦ 模块化设计 –
♦ 不锈钢/
♦ VPWare
♦
♦
强大的软件功能
♦ 13种运行模式
♦ 可编程测试序列
♦ PID调节功能,防止压力过冲/过缓
♦ 直观的泵状态,操作,配置界面
♦ 自动数据记录
♦ 实时多参数绘图
♦ 一台计算机同时控制16台泵
♦ 多泵协同运行
♦ 压力或速度跟随模式
♦ 错误信息自动记录,便于故障排除
美国Vindum泵(VP)型号参数
美国Vindum VP系列注入泵是双活塞计量泵,提供超精密无脉冲连续流,在恒压和恒速模式下,最高达到25,000psi(170MPa)的压力。
耐高温型号允许泵头被加热到160°C。
先进的设计,紧凑的结构,和优惠的价格,使这些泵能够完美的应用到广泛的领域。
VP-3K-C 3,500 psi 0.00003-97ml/min 0.1% 32ml +/- 0.1 psi SS或HC, HT或EXT
应用领域:
♦ 石油天然气岩心驱替和PVT实验
♦ 实验工厂的工艺技术开发
♦ 耐腐蚀流体环境(哈氏合金选项)
♦ 无脉冲, 超高精度流量计量
常温型号:室温- 65°C EXT型号:室温– 120°C HT型号:室温– 160°C HT型号:上部装入温箱。
高温高压失水仪操作规程
高温高压失水仪操作规程
1、首先检查失水浆桶端盖与阀杆联接处及失水浆桶与端盖处是
否漏气,维修或更换配件至不漏气为止。
2、接通电源,调整到所需温度,预热加热桶及失水浆桶到所需温
度,并保持恒温。
3、从常压稠化仪中(已搅拌养护20min)取出水泥浆杯,边搅拌
边灌注水泥浆至失水仪上口顶部约18.75mm处,放入325目筛网,上紧上端盖。
4、将保险钢丝绳与高压管汇的安全扣扣上。
5、将达到6.9Mpa的氮气瓶连接到失水仪上端的管汇接头上,将量筒
放在下端盖下方收集滤液。
(在有需要的情况下,在失水仪下端与带有积水器的管汇接头相连,这样水泥浆中失掉的水就全部进入积水器中,下方压力0.75MPa)
6、将失水浆桶上端施加规定压力,打开顶阀,实验开始。
(在有
积水器时先给下端加压)
7、打开底阀,用量筒收集滤液30min°
8、试验结束后,先关闭顶阀和压力瓶总阀,释放减压器中的压力,
然后打开安全扣,取下压力管线,将水泥浆杯移至水池里,打开顶阀,释放浆桶中的气压,取下上下端盖,最后清洗干净。
9、清洗完成后将浆桶放回失水仪,将325目滤网放入并上紧端
盖,以方便下次使用。
高温高压稠化仪事故案例
高温高压稠化仪事故案例
以下是一起高温高压稠化仪事故的案例:
案情简介:
在某石油化工企业的实验室中,发生了一起高温高压稠化仪事故。
该实验室使用稠化仪进行不同物质的稠化性能测试。
事故发生时,实验人员正在进行一次高温高压稠化试验,稠化仪突然发生爆炸,导致实验室内部火势蔓延,造成多人伤亡。
事故原因:
1. 设备故障:初步调查显示,稠化仪在试验过程中发生了设备故障。
可能是由于设备的压力控制系统失灵,无法稳定控制试验过程中产生的高压。
2. 操作失误:据目击者称,实验人员在试验过程中没有按照操作规程进行操作,存在疏忽和违规操作的行为。
3. 清洁不及时:在事故之前,实验室存在较为严重的清洁不及时的问题。
稠化仪内残留的试验物质可能引发了事故。
事故影响:
1. 人员伤亡:事故造成了多人伤亡,其中一人因伤势过重不治身亡。
2. 环境污染:火势蔓延导致实验室内部的化学品泄漏,造成了环境污染。
3. 设备损坏:稠化仪因爆炸而遭到严重损坏,无法继续使用。
教训总结:
1. 设备维护:必须定期对高温高压稠化仪等设备进行维护检查,
确保其正常运行,并修复任何发现的故障。
2. 安全操作:实验人员必须严格按照操作规程进行操作,不得有疏忽和违规行为,提高安全意识。
3. 定期清洁:及时对设备进行清洁,避免试验物质的残留引发事故。
4. 应急预案:建立健全应急预案,加强培训,提高员工对突发事故的应对能力,减少人员伤亡和环境污染程度。
该事故引起了企业的高度重视,并进行了全面整改和安全培训工作,以防止类似事故再次发生。

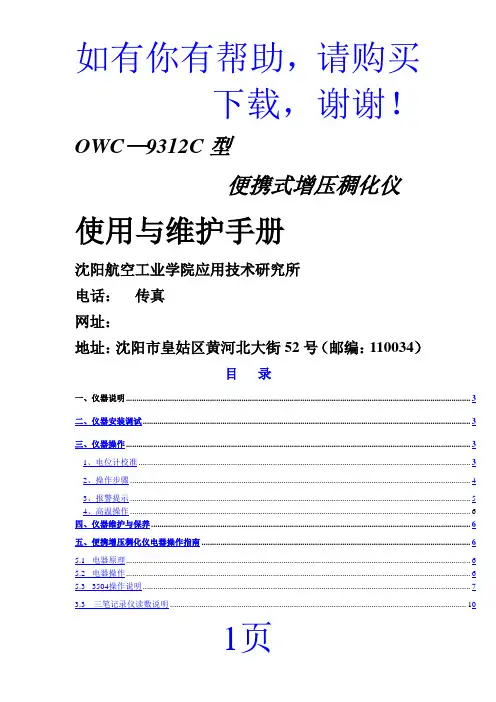

OWC9312C便携式稠化仪使用说明书
下载,谢谢!OWC—9312C型便携式增压稠化仪使用与维护手册沈阳航空工业学院应用技术研究所电话:传真网址:地址:沈阳市皇姑区黄河北大街52号(邮编:110034)目录一、仪器说明 (3)二、仪器安装调试 (3)三、仪器操作 (3)1、电位计校准 (3)2、操作步骤 (4)3、报警提示 (5)4、高温操作 (6)四、仪器维护与保养 (6)五、便携增压稠化仪电器操作指南 (6)5.1电器原理 (6)5.2电器操作 (6)5.33504操作说明 (7)3.3 三笔记录仪读数说明 (10)1页下载,谢谢!六、常用故障及排除方法 (10)七、附录 (12)附录1驱动拆卸图 (12)附录2热器拆卸图 (13)附录3浆杯构造图 (14)附录4电位器构造图 (15)附录5气动、液压系统原理图 (16)附录6电气原理图 (17)一、仪器说明本仪器是严格按照GB10238-1998和美国石油学会API规范10的要求进行设计制造的,是测定油井水泥浆稠化时间的仪器。
便携式增压稠化仪主要由高压釜、磁力传动装置、超高压气驱液压泵、液压管路系统、报警系统、温度控制系统、电器控制系统、铝合金机箱、加热器、冷却水、压缩空气系统等组成。
便携式稠化仪的高压釜内装有3KW管式加热器。
釜内压力由一个气动超高压泵提供,用压缩空气将稠化仪专用的矿物油由油箱经阀门与管路压入釜内,再由超高压泵增压。
便携式增压稠化仪有1支热电偶,用来测试水泥浆的温度,由温度控制器3504显示温度并且施以程序升温和恒温。
压力由压力表显示。
这样釜内即可模拟井下的温度和压力条件。
测试水泥浆稠度时,把水泥浆注入浆杯中,浆杯由磁力传动器内轴带动,浆叶受到阻力,使弹簧变形,弹簧带动电位器滑片产生变化的电信号。
在高压回路中装有单向油滤,滤出油中纤维和水泥颗粒。
高压管路装有爆破片,用来保护整个超高压系统的安全。
试验后,要用冷却水冷却釜和油箱,以便在做高温高压试验后及时降温和取出电位计与浆杯,使釜尽快冷却下来,进行下一次试验。
1--高温高压稠化仪1
1–高温高压稠化仪
仪器
高温高压稠化仪,又称高温压力仪、高温高压实验仪,主要用于研究高温高压
下物质的物理和化学性质,包括材料相变、热力学性质、反应动力学等方面的研究。
高温高压稠化仪适用于石油、地质、化学等领域,是一个重要的实验室仪器。
该仪器包括高温高压稠化仪主机、高压存储罐、高温夹具、数据采集仪等组成,具有高温、高压、高精度、高可靠性等特点。
使用方法
高温高压稠化仪的使用方法通常包括以下几个步骤:
1.将待测试的样品制备好,安装在高温夹具中。
2.将高温夹具装入高压存储罐中。
3.关闭高压存储罐的开关,将高压存储罐和主机连接起来。
4.根据实验需求,设置高温高压稠化仪的高温、高压、时间等参数。
5.启动高温高压稠化仪开始实验,注意观察数据采集仪上的数据变化。
6.实验结束后,关闭高温高压稠化仪,将样品从高温夹具中取出。
仪器维护和注意事项
为了确保高温高压稠化仪的正常运转和使用寿命,需要进行定期的维护和保养。
以下是一些常见的维护和注意事项:
1.定期检查和更换高压存储罐中的密封件,确保密封和安全性能。
2.定期检查和校准高温高压稠化仪的温度、压力和时间等参数,确保精
度和可靠性。
3.注意避免高温高压稠化仪遇到锐利物体或者剧烈震动,以免损坏器件。
4.严格按照使用说明和操作规程进行操作,避免发生操作失误,造成不
必要的人员和仪器损伤。
高温高压稠化仪是一种重要的实验室仪器,用于研究高温高压下物质的物理和
化学性质。
使用高温高压稠化仪需要注意基本的维护和保养,严格遵守使用说明和操作规程,确保实验的安全性、精度和可靠性。
高温高压稠化仪-科力奥尔
天津科力奥尔工程材料技术有限公司第三节 高温高压稠化仪1 高温高压稠化仪的用途高温高压稠化仪是严格按照API 规范10的要求进行设计制造的,用以模拟井下高温高压状态,测定水泥浆的稠化时间,从而确定安全的施工时间。
2 高温高压稠化仪的结构和原理高温高压稠化仪由高压釜体、磁力驱动器、超高压泵、气动液压管路系统、温度控制仪及加热器、釜盖起吊装置、电气控制装置、浆杯、浆叶、用于测量稠度的电位器、冷却系统和壳体组成。
釜体是由特种高强钢构成,而且能承受很高的工作温度和压力。
釜内压力由一个气动超高压泵提供,稠化仪导热油经油箱、油滤、各阀门,由压缩空气压入釜内,再由超高压泵加压,提供初始压力。
高温高压稠化仪的最大工作温度为315℃,最大工作压力为275Mpa ,釜内部使用一个额定功率为2500瓦的加热器。
三笔记录仪与仪器相连,可同时记录釜内温度和浆杯里的水泥浆稠度随时间的变化曲线,浆杯由磁力驱动器带动,以顺时针150r/min 恒速转动。
高温高压稠化仪装有两支J 型热电偶,用来测量油温和水泥浆的温度。
温度调节器显示热电偶测定的温度,并可设定和控制程序升温,压力由压力调节器控制程序升压和恒压,釜内温度和压力即是模拟固井施工作业时的井下温度和压力。
在高压回油管路中,装有单向油滤,滤出油中各种杂质和水泥颗粒。
高压管路装有爆破碟片,可以承受310Mpa 的压力,这是超压的最后保护装置,用来保护整个超高压系统的安全,当碟片破裂时,油随即排到油箱中。
水泥浆杯上部有一个大容积的帽子,由于高温试验时,水泥浆膨胀厉害,会产生溢出现象,此帽就是捕获试验中密封不严,防止水泥浆溢出,污染釜体和油等作用。
测试水泥浆稠度时,水泥浆注入浆杯中,浆杯由磁力驱动器带动,电位计与浆叶轴上的驱动档固定好,水泥浆相对浆叶转动,浆叶受到阻力,使电位计上的弹簧变形。
稠度与扭矩成正比,随着弹簧扭矩及指针旋转角度的增大,电位计的电阻值及电压也随之增大,因此电位计所反应出来的电压值,不仅表示了弹簧扭矩的大小,也反映了测量水泥浆稠度值的大小。
高温高压稠化仪的技术参数是怎样的呢
高温高压稠化仪的技术参数是怎样的呢引言随着科技的不断进步,人们对材料的研究越来越深入,材料的物性分析也变得越来越重要。
在物性分析中,材料的粘度是一个非常重要的指标,而粘度测试方法的准确性和稳定性对于科研工作的开展具有重要的意义。
因此,高温高压稠化仪成为了材料物性研究中不可或缺的工具之一。
高温高压稠化仪的概述高温高压稠化仪是物性分析仪器的一种,主要用于测量高温高压下的样品粘度和流变特性。
它采用微机控制、操作简便、准确可靠,可测量各种高温高压流变性能指标。
技术参数高温高压稠化仪的技术参数有哪些?以下是其中一些重要的参数:压力范围高温高压稠化仪能够承受的压力范围是一个重要的参数,该参数通常以MPa (兆帕)为单位衡量。
一般来说,高温高压稠化仪的压力范围是在20 MPa至400 MPa之间。
温度范围高温高压稠化仪的温度范围通常以℃为单位衡量。
高温高压稠化仪的温度范围一般在从室温到600℃左右之间。
粘度测量范围高温高压稠化仪的粘度测量范围也是一项重要的参数。
这个参数一般以Pa·s为单位衡量。
粘度测量范围在0.1 Pa·s至1000 Pa·s之间,不同的高温高压稠化仪会有所不同。
测量误差高温高压稠化仪测量误差是仪器精度的体现,对其精度的要求通常是在0.5%~1.0%之间。
同时应该尽量降低误差的来源,如:温度校准、规范化物质、操作操作等。
总结高温高压稠化仪是一款非常重要的物性分析仪器,它可用于测量各种高温高压下的流变性能指标。
压力范围、温度范围、粘度测量范围和测量误差是高温高压稠化仪的重要技术参数,这些参数不仅决定了该仪器的使用范围,而且对其测量结果具有较大影响,因此在选择和使用高温高压稠化仪的时候,需要加以考虑。
高温高压流变仪(粘度计)
7500型 高温高压流变仪(粘度计)美国千德乐工业仪器公司一直是油田实验室设备的领导者,为了提供方便携带的高温高压流变仪,我们对大获成功的7600型高温高压流变仪做了紧凑设计,开发推出了体积更加小巧的高温高压粘度计-7500高温高压流变仪。
7500超高温高压流变仪是一个同心圆筒转筒粘度计,采用了能源行业认可的几何尺寸的转筒(Rotor)与内筒(Rob ),7500的设计符合ISO 和API 关于高温高压下测量压裂液、钻井液、固井完井液标准。
.特点与长处✧ 磁力耦合光学编码器测量扭矩,精密测量扭矩✧ 最高温度 600°F (315°C) , ✧ 最大压力30,000 psig (207 MPa) ✧ 采用特殊材料制造的釜体,重量大大减轻,方便清洁与提起 ✧ 可编程温度控制器 ✧ 可编程压力控制器✧ 基于Microsoft® Windows® XP 的控制软件✧ 温度与压力控制由计算机内控制方案实时控制,控制方案可灵活设定 ✧ 可设置多轴线曲线图 ✧ 自动标定✧ 数据输出格式为通用CSV 数据表格 ✧ 具有捕捉胶凝值峰值的功能 ✧ 自动测量10秒,10分钟胶凝值✧ 实验方案可实验暂停、恢复、跳转等步骤C H A ND LE RE N G I N E E R I N G7500型 高温高压粘度计ISO9001:2000 Certified7500超高温高压流变仪在以下几个方面的具有业界明显优势:1. 相对于7500的技术指标,重量轻,占地面积小,可方便的移动2. 测量精度高,采用磁力耦合光学编码器测量扭矩,精密测量扭矩3. 全自动测量,数据采集与控制软件可自动控制实验过程磁力耦合光学编码器测量扭矩7500采用了增强剪切速率精度测量技术以及磁力耦合光学编码器测量扭矩,可非常准确、精密的测量样品在高温高压下的粘度,配备磁力驱动,方便拆洗。
数据采集与控制软件(Rheo7000)✧操作设计基于MicrosoftWindows® 系统,可全自动控制仪器执行按预先设定的实验方案✧实时采集转筒轴角、扭矩、剪切应力、剪切速率、转子速度、样品温度、加热器温度、样品压力、加热器控制信号、温度控制点、压力控制点、粘度✧可灵活设置曲线显示参数(比例、缩放、打印、生成报告、修改单位(公制或者英制单位))等等✧可自动标定✧流变模式:可选数据设置用于流变模式计算;内存指数、宾汉、荷式-巴克利模式,自动计算PV, YP, n’,K’✧可自动在实验后生成一个总报告✧实验数据兼容EXECL或者其它数据处理软件✧可捕捉胶凝值峰值温度、压力、马达转速控制配备可编程温度控制器以及可编程压力控制器;马达为步进电机,采用微步进电机控制器控制转速;可通过软件设定温度、压力、转速实验方案并控制仪器按实验方案执行。
水泥浆稠化时间实验04
实验4 水泥浆稠化时间实验油井水泥在一定温度与压力条件下,从混拌开始至水泥浆稠度达到100个稠度单位(Bc-伯登)时所需要的时间,称为水泥的稠化时间。
它是模拟现场注水泥过程所得到的室内实验值。
即从混拌水泥浆开始计时,直至水泥浆沿套管到达井底、而后由环空返至预定的高度为止的全部时间。
在固井时,为了保证有绝对安全的泵入时间,避免“灌香肠”等事故,必须对便用的水泥浆进行稠化时间实验。
在施工设计中,常常把正常施工所需要的时间加上一小时,作为要求的室内稠化试验时间,以保证施工安全。
一、实验目的通过实验使学生了解水泥浆高温高压稠化仪的实验原理及具体操作方法,了解常用的油井水泥稠化性能与有关标准,充分认识稠化时间对完成固井的重要性。
二、实验原理稠化仪中有一带固定浆叶的可旋转的水泥浆杯。
浆杯由电机带动以150r/min转速逆时针转动,浆杯中的水泥浆给予浆叶一定的阻力。
这个阻力与水泥浆的稠度变化成比例关系。
该阻力矩与电位计弹簧的扭矩相平衡,通过电位计把稠度信号传入三笔记录仪,最后在记录纸上记录出水泥浆的稠度、温度、压力随时间的变化曲线。
三、实验仪器设备8040型油井水泥浆高温高压稠化仪1.仪器结构简介:8040型油井水泥高温高压稠化仪主要由压力缸、加热器、电机、增压泵、温度控制仪、压力控制仪、三笔记录仪、不锈钢箱体等组成。
该稠化仪的最大工作温度350℃,最大工作压力276Mpa。
压力缸设有外冷却盘管,当工作温度较高时,实验结束后可用外冷却盘管冷却,压力缸内部的温度用一个额定功率为4000瓦、电压为240伏的的加热器来获得。
压力缸外设有保温层。
温度控制仪和压力控制仪可分别控制压力缸的温度及压力。
精密压力表上配有安全装置,当压力下降到低设定值以下或升高到高设定值以上,仪器的电源会全部断开。
除此之外,高压管线上还装有带破裂膜片的安全总成,破裂膜片的额定压力为310Mpa,它可作为附加过压保护装置。
7015型三笔记录仪与仪器相连,可同时记录压力缸温度、压力和浆杯里的水泥浆稠度随时间的变化曲线。
稠化仪简要操作规程
高温高压稠化仪简要操作规程实验开始:1.把注满浆的浆杯擦净水后轻轻放入釜体内(注意避免碰撞釜体内的电极),轻轻转动浆杯,使浆杯底座正好卡入釜体底部2.打开电机,并将电位计放入浆杯轴上的定位滑片上,保证电位计的三个接触片与釜体三个电极接触良好,并保证浆杯轴上部和电位计上部的小轴承圈保持一平,打开直流电源3.确认浆杯和电位计放好后,盖上釜盖,把热电偶(检查一下,内外偶开关是否朝上)通过釜盖插入浆杯中,关闭所有T型阀。
4打开空气源,当油从热电偶高压密封螺纹溢出后,用手向下按住热电偶同时用扳手拧紧密封螺纹(确保热电偶拧到底)5.把温控表上的Man(手动)按钮打到Auto(自动),运行程序,打开加热器、泵、计时器、时间报警器、温度报警器6.打开电脑数据采集软件,新建一个文件,打开试验菜单里的连接、开始(一般在30秒内出现曲线)开始采集数据实验结束:1.关闭正在报警的报警器,退出程序,关闭加热器和电机(电机也可以过段时间再关,以免浆体静止迅速凝固),开启冷却水(如作100℃以上的高温,降温至90℃以下再进行下一步操作)2.关闭空气源,打开空气排放,缓慢打开高压释放,观察大压力表压力一定要降至零点才能进行下一步操作3.待大压力表确认回零点后,打开空气至釜,听到空气声证明油已回完,关闭空气至釜(如听不到空气声,可观察小压力表由零点升起也证明油已回完)4.待油回完后,缓慢拧开釜盖上热电偶的螺帽,把剩余的气放出(放气时用抹布盖在螺帽上,避免油温高伤手),待确认没有气后,热电偶拔出放入仪器挂钩上8.用橡胶锤击打釜把,打开釜盖,把电位计、浆杯钩出9.将电位计上的泥浆擦净,放入油中10.将杯中的水泥倒掉,清洁浆杯、桨叶隔膜片及铜套组件,用布将浆杯及各部件擦净,重新涂润滑脂,实验结束。
增压稠化仪检定规程
增压稠化仪检定规程1.设备概述增压稠化仪是一种用于测试材料在高压力下的稠度或粘度的设备。
它通常由压力容器、加热元件、传感器和控制系统等组成。
2.检定条件2.1环境条件:设备应放置在无强烈振动、无尘、无腐蚀性气体的室内环境中。
2.2电源条件:电源电压波动不超过额定电压的±10%。
2.3检定前准备:确保设备外观完好,无严重磨损和锈蚀;对设备进行通电检查,确保各部件正常工作。
3.检定项目及方法3.1压力传感器准确度检定:将标准压力计与增压稠化仪的压力传感器相连,施加不同压力,记录实际压力值与标准压力计示值,比较误差是否在允许范围内。
3.2温度传感器准确度检定:将标准温度计与增压稠化仪的温度传感器相连,加热至不同温度,记录实际温度值与标准温度计示值,比较误差是否在允许范围内。
3.3增压容器密封性检定:在增压容器内施加一定压力,观察压力表读数是否稳定,检查容器是否有泄漏现象。
3.4设备重复性检定:对同一试样进行多次测试,比较结果的一致性。
4.检定周期与合格标准检定周期一般为一年。
合格标准为各项参数误差均在允许范围内。
5.检定证书与检定结果通知书在完成检定后,应出具检定证书,证书中应包含设备名称、型号、规格、编号、生产厂家、出厂日期、使用单位等信息。
同时,应向使用单位提供检定结果通知书,注明设备的性能参数、检定结果及有效期等信息。
6.检定仪器6.1压力计:用于测量增压稠化仪的压力值,其准确度应不低于0.4级。
6.2温度计:用于测量增压稠化仪的温度值,其准确度应不低于0.5级。
6.3计时器:用于测量增压稠化仪的加热时间。
6.4天平:用于称量试样。
6.5其他辅助工具:如试管、搅拌器等。
7.检定人员要求7.1应具备相关专业知识,熟悉增压稠化仪的工作原理和操作方法。
7.2应具备相应的计量检定证书或相应资格证明。
7.3应具备严谨的科学态度和高度的责任心,能够保证检定的准确性和可靠性。
8.注意事项8.1在进行检定前,应仔细阅读增压稠化仪的使用说明书,了解设备的安全操作规程和注意事项。
高温高压稠化仪操作规程
増压稠化仪操作规程1适用范围本规程规定了OWC-9380B、7222、TG-8040D增压稠化仪的操作方法及操作过程注意事项。
本规程适用于OWC-9380B. 7222、TG-8040D增压稠化仪的操作。
2操作规程要求2. 1运行前的准备2. 1. 1设备作业环境的要求增压稠化仪作业环境温度要求:10-40° C;压缩空**:0. 5—0. 8Mpa;冷却水:0. 2—0. 6 Mpa02. 1.2对设备状态的规定应该有明显的标识表明设备的状态,具体管理标识为:1)合格证(绿色)计量检定(包括自检)合格者;设备不必检定,经检查其功能正常;设备无法检定,经对比或鉴定适用者。
2)准用证(黄色):多功能检测仪器设备,某些功能已丧失,但检测工作所用功能正常,且经校准合格者;测试仪器设备某一量程精度不合格,但检验工作所用量程合格者。
3)停用证(红色):检测仪器、设备损坏者;•检测仪器、设备经计量检定不合格者;•检测仪器、设备性能无法确定者;•检测仪器、设备超过检定周期者2.1. 3对人员状况及劳保穿戴的要求操作人员应该正确穿戴劳保,并且戴防护眼镜与橡胶手套。
2. 1.4设备交接班的规定设备使用完毕后交接班人员要互相检查设备是否处于良好状态,有无异常情况。
2.1. 5设备启动前检查准备的要求应有符合要求的电源220V 50HZ、**源1皿卩&1'及管线,水源0. 6Mpar及管线,电源线应能安全通过30安培电流,仪器在使用前必须做接地保护,增压稠化仪进行操作使用之前,检查所有阀门和开关是否处于正常使用位置,确认正常后请接好电源、**源、水源。
接下来检查各仪表显示是否处于正常状态、温度和压力程序是否符合试验标准。
2. 2生产过程操作2. 2. 1对操作程序、操作顺序和操作方式的规定(包插设备作业过程的规范操作、进行特殊工序的规范操作、关键操作的规范动作和程序、设备操作过程中的检查和设备停机后的检查)1)将浆杯内壁及浆叶涂上防水**脂。
高温高压稠化仪工作原理
高温高压稠化仪工作原理宝子们,今天咱们来唠唠高温高压稠化仪这个超有趣的东西。
你看啊,这个高温高压稠化仪呢,就像是一个超级厨师在做一道特别的菜,但它做的不是美食,而是测试水泥浆之类的东西哦。
它的工作原理呀,就从这个高温和高压开始说起。
咱们先想一下,平常咱们烧水,水到100度就开啦,那在这个稠化仪里呢,温度可以升得更高,这是为啥呢?因为在实际的一些工程场景里,像油井开采啥的,地下的温度可高了。
水泥浆在那种高温环境下,性质就会发生变化。
这个仪器就可以模拟那种高温环境,让水泥浆在里面就像在地下深处一样。
比如说,温度升高的时候,水泥浆里的水分蒸发的速度会变快,水泥颗粒之间的相互作用也会变得不一样。
就好像咱们夏天吃冰淇淋,温度一高,冰淇淋就化得快,水泥浆在高温下也会有类似的反应,不过是更复杂的那种啦。
再说说这个高压。
咱们生活里感受到的压力,最多就是大气压力了。
但是在地下,那压力可大了去了。
这个稠化仪里能制造出高压环境,就像给水泥浆一个大大的拥抱,紧紧地压着它。
在高压下,水泥浆里的空气泡就会被压缩得小小的,水泥颗粒也会被挤得更靠近。
这时候呀,水泥浆就会变得更稠啦,就像咱们把面团使劲揉,面团就会变得紧实一样。
而且高压还会影响水泥浆里各种化学物质的反应速度,让它们更快或者更慢地进行反应。
那这个仪器怎么知道水泥浆变稠了呢?这里面有个超酷的小机关哦。
它有一个搅拌装置,就像一个小胳膊在水泥浆里搅啊搅。
当水泥浆比较稀的时候,这个小胳膊搅起来就比较轻松,就像咱们在水里划动手臂一样轻快。
但是随着时间推移,水泥浆变稠了,这个小胳膊就会感觉越来越吃力啦。
这个仪器就能通过测量这个小胳膊受到的阻力,来知道水泥浆的稠度变化。
就好像咱们在泥地里走路,泥越稠,咱们的脚就越难抬起来,这个小胳膊也是一样的道理呢。
还有哦,这个高温高压稠化仪里面有各种传感器。
这些传感器就像是小侦探一样,到处收集信息。
它们会检测温度是不是达到设定的值了,压力有没有保持稳定,还有水泥浆的稠度变化情况。
高温高压稠化仪操作流程
高温高压稠化仪操作流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!高温高压稠化仪是用于测定原油、成品油及乳化油等在高温高压条件下粘度变化的仪器,对于油品研发和生产具有重要意义。
推荐-1高温高压稠化仪1 精品
检查电路,并换保险丝 检查电路,合闸
控制系统 不工作
断保险丝
更换保险丝断
不规则或 不正确的 温度显示
热电偶缺陷 信号终端断路/腐蚀/生锈
检查热电偶线路及部件 换热电偶导线 换热电偶
驱动马达 不工作
保险丝断 马达或控制系统问题 线路问题 开关缺陷
更换保险丝断 检查线路或马达 更换开关
断保险丝
加热器无电压
Hale Waihona Puke 检查底塞是否与浆杯厂家型 号对应
检查浆叶是否完好无损 检查浆杯内壁是否干净 检查“○”形圈是否完好 检查电机螺丝 检查磁驱 检查水泥浆
64
五、常见问题
稠化曲线 异常
温度曲线 波动
连续加压
电位计接触臂与电阻片接触 过松可能出现“毛刺”现象, 过紧可能出现“台阶”现象 电位计弹簧调节器与弹簧接 触松动,或者电位计档杆与弹 簧轴套间的螺丝松动,导致浆 已稠但没有显示正确稠度 电阻丝某一段断路,导致曲 线时有时无
浆铜O 铜 叶轴型衬 轴套圈套
隔浆 膜浆叶杯 垫叶销体 圈钉
杯 底
驱 动 销
底 塞 垫 圈
底 塞
20
三、操作规程
2、仪器的检查及准备
(1)打开空气源和主电源 (2)确保其他开关阀门处于关闭状态 (3)确保电位计已经按期如实校正 (4)热电偶转换开关调至“内偶”位置
如果实验有特别要求要用外偶的,如低温实验中, 为了防止加热温度过高,则调至“外偶”位置
检查高压过滤器、釜体压力释放阀、空气至 釜阀,必要时更换。
热电偶和温控器使用专用设备进行校准程序, 使温度漂移及误差进行补偿,保证仪器按照API 标准操作。
59
四、维护与保养
压力传感器
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
油田化学研究院 2013年8月
一 设备简介 二 设备原理 三 操作规程 四 维护与保养 五 常见问题 六 安全作业规程
目录
2
一 设备简介
3
一、设备简介
1、设备及厂家介绍
双釜增压稠化仪是用于模拟地层条件, 检测水泥浆稠化时间的专门实验仪器。 目前固井实验室常用的为国产和进口千 德乐稠化仪。
28
5.2 除泡
三、操作规程
注完浆之后用木棒进行敲击, 赶除杯内气泡
气泡太多很可能会导致隔膜接触浆叶 造成稠度失准
29
5.3 置入浆杯
三、操作规程
缓慢并且居中的放置浆 杯,防止磕碰金属“O” 型圈及釜体螺纹
磕碰“O”型圈至变形会造成釜体漏油
30
5.4 开电机
三、操作规程 5.5 置入电位计
电位计安放要到位,否则稠度会显示不正常
5
一、设备简介
千德乐稠化仪
国产稠化仪
6
二 设备原理
7
二、设备原理
稠化仪由高压釜、液压机构、加热装置、 驱动装置以及各种控制电路装置在机壳内
各种显示仪表、电器开关装配在机壳面板 上
浆杯旋转采用磁力传动装置,从而模拟水 泥浆从井口到井下的温度、压力和流动状 态的变化过程
通过电位计测量和记录水泥浆从流动到不 能流动的稠化曲线。(如图一)
除进行实验之外,严禁开加热器,以免油温加热至闪 点温度时发生火灾。
44
四、维护与保养
四 维护与保养
45
目录
1
不定期维保部件
2
定期每年维保部件
16
1.5 检查驱动销
已缺失驱动销
三、操作规程
正常的驱动 销
驱 动 销 容 易 脱 落 至 釜 体 , 应 及 时 检 查 是 否 安 装 到 位 17
1.6 检查底塞是否配套
三、操作规程
不同厂家的底塞 大小及孔深状况 是不一致的,如 果混淆,可能会 导致浆杯转动不
稳
18
1.7 浆杯的组装
三、操作规程
釜体及釜盖高温试验时,严禁用手触摸,以 免烫伤。
38
三、操作规程
5.13 清理稠化仪操作台,擦净油迹,清 洗搅拌器和工具并归位。
从配浆结束至数据采集开始应在5分钟 内完成。
39
6、实验结束
三、操作规程
6.1 当水泥浆稠度达到报警点时(通常是100Bc) 采集程序报警,停止采集,试验结束。
6.2 如果实验温度高于93℃,需打开“釜冷却”阀。
35
5.10 运行面板程序
三、操作规程
记得摘掉手套
(1)按温度压力控制仪Run/hold按键直到Run灯 亮。 (2)按温度压力控制仪Auto/Man按键将控制器调 为自动模式。
36
5.11 打开加热器和泵
三、操作规程
37
三、操作规程
5.12 观察设备是否正常工作
检查温度和压力是否按程序运行,泵的声音 是否正常,有无漏油现象等。
31
5.6 观察电压表
三、操作规程
观察稠度是否 正常
32
5.7 旋紧釜盖
三、操作规程
釜芯要保持松动状态,避免釜盖旋紧过程中磨损“O”型圈
注意应该 敲击釜柄 根部
33
5.8 插入热电偶
三、操作规程
热电偶压帽不要拧紧,为油至釜提供空气通路
34
5.9 油至釜
三、操作规程
等油溢出并且无气泡之后,再用扳手拧紧热电偶压帽
做高压缩比水泥浆时应正装浆杯,通常不装“O”型圈 API浆杯 安装标准
安装前黄油要涂抹均匀
19
三、操作规程
编号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
名 称
连 接 销 钉
驱 动 块
驱 动 盘
紧 固 螺 钉
杯 盖
隔 膜 压 盘
衬 套 帽
橡 胶 隔 膜
40
6.3 关程序,关油至釜
三、操作规程
确保稠化仪在93℃以下再进行操作!
41
三、操作规程 6.4 关闭空气源,打开空气排放阀,并打开高压释放阀
42
三、操作规程 6.5 打开空气至釜阀,进行回油操作
听到排气声之 后关空气至釜
拔热电偶时身 体应远离
43
6.6 操作中需注意事项
三、操作规程
移动釜盖应轻轻移动,以免釜盖摆动幅度太大而伤人 或损坏螺纹。
浆叶轴已经被 “O”型圈磨损
三、操作规程
容易造成稠度读数不稳
浆叶轴完 好无损
14
1.3 检查浆叶轴尖磨损状况
如果磨损太多,将 可能导致浆叶摩擦 浆杯底盖
三、操作规程
轴尖完好 无损
15
三、操作规程
1.4 检查轴套中的铜芯及“O”型圈是否完好无损
检查铜衬套 是否光滑干 净
检查“O”形圈 是否完好
高温实验后要及时更换
8
电位计原二理、设备原理
指针滑动方向 电压
9
二、设备原理
10
三 操作规程
11
1 浆杯的检查及组装 2 仪器的检查及准备 3 程序的设定 4 开始实验 5 实验结束
目录
12
1、浆杯的检查
1.1 检查浆叶是否弯曲或磨损
浆叶残损且变 形,不符合实 验要求
三、操作规程
浆叶完好无 损
13
1.2 检查浆叶轴是否弯曲或磨损
21
(5)油箱液面检查
三、操作规程
油液面约占油 管体积3/4左右
(6线以下则添加到位
金属“O”形圈要确保其干 净且完好,且要注意区分 国产和进口
如有杂质,会导致漏油
22
(7)热电偶检查
三、操作规程
密封环处在了错误 的位置
可能导致漏油
密封环应在丝扣 中间附近
23
浆铜O 铜 叶轴型衬 轴套圈套
隔浆 膜浆叶杯 垫叶销体 圈钉
杯 底
驱 动 销
底 塞 垫 圈
底 塞
20
三、操作规程
2、仪器的检查及准备
(1)打开空气源和主电源 (2)确保其他开关阀门处于关闭状态 (3)确保电位计已经按期如实校正 (4)热电偶转换开关调至“内偶”位置
如果实验有特别要求要用外偶的,如低温实验中, 为了防止加热温度过高,则调至“外偶”位置
(7)
三、操作规程
密封环处在了错误 的位置
可能导致漏油
密封环应在丝扣 中间附近
24
3、程序设定
3.1、面板程序设定
三、操作规程
25
三、操作规程
26
三、操作规程
27
5、开始实验
5.1 倒浆
三、操作规程
倒浆时应边搅拌 边注入,尽可能 的消除气泡
要按照API Spec RP 10B 标准制备水泥浆
4
一、设备简介
2、稠化仪性能参数
最高温度:315℃ 最高压力:275MPa 加热器功率:4~5KW 浆杯旋转速度:150±15rpm 加压介质:白矿物油或液体石蜡 输入功率:7.5KW 环境温度:0~50℃ 气源压力:50~100psi(0.35~0.7MPa) 冷却水:20~80psi(0.14~0.6MPa)
