机械制图——正等轴测图及其画法
正等轴测图及其画法
正等轴测图及
O
X
Y
步骤 3：由三视图量取尺寸，绘制长方体正等轴测图 课堂练习
例题 2、由三视图画出正等轴测图 例题 3、由三视图画出正等轴测图 三视图： 正等轴测图： 例题 4、由三视图画出正等轴测图
定。（学生到 黑板上练习） 左图正等轴 测图 例题 3 和例 题 2 只是在 看图的视角 上有所变 化，考察学 生的看图灵 活性。并由 此图教学生 要善于思 考，用不同 的方法去解 决问题。（此 图在看不懂 三视图的基 础上同样可 以画出轴测 图。学生到 黑板上练习）
之上逐步增
加的。作为
学生的课后
思考题。
课堂小结（2 分钟）
通过归纳总
归纳总结正等轴测图的画图步骤：
结来巩固本
1、在三视图上确定坐标轴原点和坐标轴。
次课学习内
注意：坐标原点的选择对作图有什么影响？
容的重点难
坐标原点的选择应考虑形体的特征，有利于作图。
点以及需要
2、画轴测轴。
注意的地
注意：轴间角为 120°，Z 轴垂直与水平线。
课后思考 例题 5、由三视图画出正等轴测图
例题 4 作为 一个练习题 目，是在前 几个图的基 础上增加了 难度，主要 练习学生在 一个图中建 立两个平行 的轴测轴如 何画图。此 例题的练习 逐步增加了 难度。（画图 过程中时刻 注意轴测投 影的特性。 学生到黑板 上练习） 例题 5 更增 加了难度， 但是在前面 题目的基础
实物上和坐标轴平行的线段，画在轴测图中的尺寸
互相垂直的
不变。
投影面构成
二、正等轴测图的画法（29 分钟）
的空间说
步骤：1、在视图上确定坐标轴原点和坐标轴。
起，让学生
2、画轴测轴。
正等轴测图圆的画法
2.圆的正等轴测投影
四心椭圆法画椭圆
——平行于XOY 坐标面的圆xyo
O
Y
X
a.定坐标原点，画轴测轴；
作图步骤：
b.画圆的外切正方形，及其轴测投影；
二、正等轴测图的画法
2.圆的正等轴测投影
作图步骤：
o
四心椭圆法画椭圆
——平行于XOY 坐标面的圆
二、正等轴测图的画法
2.圆的正等轴测投影
2.圆的正等轴测投影
正等轴测图的画法
当圆所在平面不平行于轴测投影面时,其轴测投影为椭圆。
X
P
X1
三个坐标面对轴测投影面都不平行,其轴测投影均为椭圆。
分析XOY 坐标面上圆及其轴测投影椭圆间的关系。
椭圆的长短轴方向？
二、正等轴测图的画法
2.圆的正等轴测投影
β
α
O1
Y
Z
X
O
P
X1
Z1
Y1
S
γ
椭圆的长轴方向与XOY 面内对P 面的平行线平行；
椭圆的短轴方向与XOY 面内对P 面的最大斜度线方向平行。
A
B
C
D
AB 平行P 面
CD 平行P 面最大斜度线
A1
B1
C1
D1
A1B1 = AB ---椭圆长轴
C1D1 = CD cosψ ---椭圆短轴
ψ
二、正等轴测图的画法
2.圆的正等轴测投影
β
α
O1
Y
Z
X
O
P
X1
Z1
Y1
S
γ
椭圆的长轴方向与XOY 面内对P 面的平行线平行；
椭圆的短轴方向与XOY 面内对P 面的最大斜度线方向平行。
正等测图(V17版).
7.1 正等测图
二、正等轴测图的画法
绘制轴测图的常用方法有：坐标法、切割法。
通常步骤为： （1）将坐标系OXYZ的原点捆绑到要画轴测图的零件的某个特征点
Y 轴： q = ey/e Z 轴： r = ez/e
轴测图种类不同，轴向伸缩系数也就不同。
轴测图
4、机械制图中常采用的轴测图的种类
按照形成方法不同，可分为： 正轴测图—采用正投影方法绘制的轴测图 斜轴测图—采用平行斜投影方法绘制的轴测图 按照轴测图的轴向伸缩系数不同，可分为： ⑴ p=q=r 称为等测 有正等测 斜等测 ⑵ p=r≠q 称为二测 有正二测 斜二测
7.1 正等测图
(2)平行于投影面的圆的正等轴测图画法汇总
7.1 正等测图
3、圆角的正等轴测图画法
（a）
（b） 圆角的正等轴测图
（ c）
7.1 正等测图
3、圆角的正等轴测图画法
轴测图
5、轴测图的种类和性质
（1）平行性
空间互相平行的线段，轴测图上也互相平行。利用平行性作图可使作图 过程更加简约。
（2）可测量性
沿平行于三根轴测轴方向的线段的长度可在图中直接测量，其测量值乘 以轴向伸缩系数就是该线段空间的长度。不平行于三根轴测轴方向的线段 的长度不可在图中直接测量。
7.1 正等测图
上，并在视图上标注出OXYZ来；
注意：关键在于特征点的选择。
（2）画出轴测坐标系O1X1Y1Z1； （3）从特征点开始，向外画出各结构； （4）检查、整理、描深，一般不可见的轮廓线不画。
《机械制图》绘制正等轴测图
1 任务一 绘制正等轴测图
圆柱正等轴测图的画法
18
Z X
O
Y
1 任务一 绘制正等轴测图
圆台的正等测图的画法
19
1 任务一 绘制正等轴测图
4、正等测图中圆角的画法
Z X
O Y
20
H
1 任务一 绘制正等轴测图
5、物体的正等测图画法
（1）切割体的正等测图画法
对于切割体，可先按完整的 形体画出其轴测图，再用切割 的方法切去不完整的部分，从 而完成形体的轴测图，这种画 法称为切割法（或方箱法）。
03 逐步完成物体的轴测投影。
12
1 任务一 绘制正等轴测图
例1：用坐标法画六棱柱的正等测图。
Z
F
BX
E
O
D
A C
Y
a' c'e' e
a
d'f' b' f
b
c
d
13
1 任务一 绘制正等轴测图
例2：用坐标法画三棱锥的正等测图。
注意
一般在轴测图中不画 虚线，这里为了增强 三棱锥轴测图的立体 感，用虚线画出底面
机械制图
MECHANICAL DRAWING
总 目 录 TOTAL CONTENTS
项目一 手工绘图规范和基本技能 1 项目二 基本几何体的投影 2
项目三 识读绘制组合体三视图 3 项目四 绘制轴测图 4
项目五 机件的常用表达方法 5 项目六 标准件和常用件的表示法 6
项目七 绘制识读零件图 7 项目八 绘制识读装配图 8
Y1 Z
Y
1 任务一 绘制正等轴测图
2、轴间角和轴向伸缩系数
P
机械制图-轴测图的画法及基本知识
第二节 正等轴测图
二、平面立体的正等轴测图画法 切割法
例：已知形体三视图，求作其正等轴测图。
第二节 正等轴测图
二、平面立体的正等轴测图画法
组合法
对于一些复杂的平面立体，它可能是由基本形体 进行切割并叠加、组合而成的。绘制这些形体的轴测 图时，可假象地将它分成几个简单的部分，然后分别 求作各部分的轴测图，再按照它们之间的相对位置组 合起来，画出各表面之间的连接关系，从而得到形体 的轴测图。将这种绘制轴测图的方法称为组合法。
轴测轴
第一节 轴测图的基本知识
物体上平行于坐标轴的线段在轴测图上的 长度与实际长度之比叫做轴向伸缩系数。
投影面
C1 Z1
Z
X1 A1
C
O1 B1 Y1
O
正轴测
ZC
Z1 投影面
XAO YB
C1
A1
O1
X1
B1Y1斜轴测Fra bibliotekXABY
O1A1 OA
= p X轴轴向伸缩系数
O1B1 OB
=q
Y轴轴向伸缩系数
O1C1 OC
轴间角： X1O1Z1=90° X1O1Y1=Y1O1Z1=135°
第三节 斜二轴测图
二、圆的斜二轴测图 ☆平行于V面的圆仍为圆，反映
实形。 ☆平行于H面的圆为椭圆，长轴
对O1X1轴偏转7°,长轴≈1.06d, 短轴≈0.33d。 ☆平行于W面的圆与平行于H面的 圆的椭圆形状相同，长轴对 O1Z1轴偏转7°。
在已知视图中确 定合适的坐标系
画出斜二轴测轴 定出各圆心的位置
画圆与公切线
判可见性，整理图线 检查描深，完成作图
第三节 斜二轴测图
三、斜二轴测图画法 例：已知两视图，画斜二轴测图。
机械制图第4章
第4章轴测图 轴间角和轴向伸缩系数是画轴测图的两个主要参数。正 (斜)轴测图按轴向伸缩系数是否相等又分别有下列三种不同 的形式: 正轴测图 正等轴测图(p＝q＝r); 正二轴测图(p＝r≠q); 正三轴测图(p≠q≠r)。 斜轴测图 斜等轴测图(p＝q＝r); 斜二轴测图(p＝r≠q); 斜三轴测图(p≠q≠r)。 工程上常采用立体感较强, 作图较简便的正等轴测图( 工程上常采用立体感较强, 作图较简便的正等轴测图(简称 正等测)和斜二轴测图(简称斜二测图 。 正等测)和斜二轴测图(简称斜二测图)。
第4章轴测图 4.2.1 平面体正等测图的画法 平面体正等测图的画法 1. 正六棱柱画法 正六棱柱画法 分析如图4-3所示,正六棱柱的前后、左右对称,将坐标原点 O定在上底面六边形的中心, 以六边形的中心线为X轴和Y轴。 这样便于直接求出上底面六边形各顶点的坐标,从上底面开始 作图。
第4章轴测图
第4章轴测图 (3) 将圆心O1、O2下移平板的厚度h,再用与上底面圆弧 相同的半径分别作两圆弧,得平板下底面圆角的轴测图。在 平板右端作上、下小圆弧的公切线, 描深, 完成作图，如图47(d)所示。
第4章轴测图 例 4-1 作图4-8所示支架的正等轴测图。 分析 采用叠加法分别画出底板和竖板的轴测图。底板上 的圆孔和圆角可按图4-5和图4－7的方法求出; 竖板上的圆孔 和顶部圆柱面的轴线垂直于正面,可按图4-6(a)的方法绘制。 支架左右对称, 原点和坐标轴如图4-8所示。
第4章轴测图
图 4-9 支架的正等测
第4章轴测图
4.3 斜二轴测图的画法
4.3.1 斜二轴测图的特点 斜二轴测图的特点 轴测投影面平行于一个坐标面(V面),当投射方向倾斜于轴 测投影面时,即得斜二轴测图, 如图4-1(b)所示。由于XOZ坐标面 平行于V面, 因此轴间角∠X1O1Z1＝90°, 轴向伸缩系数p＝r＝1, 这样,物体表面的正平面上的所有图形在斜二轴测图中反映的都 是真实形状, 作图时就比正等轴测图方便。斜二轴测图取q＝0.5, OY轴与水平线夹角为45°,如图4－10(a)所示。
正等轴测图
正等轴测图一、正等轴测图的轴间角和变形系数1．正等轴测图的投射（影）方向垂直于轴测投影面。
2空间三个坐标轴均与轴测投影面倾斜35°16′3．因此三轴间角相等：即∠X1O1Y1=∠Y1O1Z1=∠Z1O1X1=120°4．沿三个轴测轴向变形系数也相等，即p=q=r=0.82如图3-3所示图3-3正等轴测图的轴间角作图方法：a）通常将O1Z1轴画成铅垂线；b）O1X1、O1Y1轴与水平线成30°角；c）为作图方便，国标（GB）规定用简化的变形系数“1”代替理论变形系数0.82，（也就是说，凡是平行于坐标轴的尺寸，均按原尺寸画出。
）这样画出的轴测图，比按理论变形系数画出的轴测图放大1/0.82=1.22倍，但对物体形状的表达没有影响，今后在画正等轴测图时，如不特别指明，均按简化的变形系数作图。
二、正等轴测图中平行于坐标面的圆的轴测投影在正等测中，由于空间各坐标面对轴测投影面的位置都是倾斜的，其倾角均相等。
所以在各坐标面的直径相同的圆，其轴测投影为长、短轴大小相等的椭圆。
为画出各椭圆，需要掌握长、短轴的大小、方向和椭圆的画法。
图3-4轴线平行于坐标轴的圆柱的正等轴测图1．椭圆长、短轴方向：平行于X1O1Y1坐标面的圆（水平圆）等测为水平椭圆长轴⊥O1Z1轴短轴∥O1Z1轴平行于X1O1Z1坐标面的圆（水平圆）等测为水平椭圆长轴⊥O1Y1轴短轴∥O1Y1轴平行于Y1O1Z1坐标面的圆（水平圆）等测为水平椭圆长轴⊥O1X1轴短轴O1X1轴综上所述：椭圆的长轴⊥与圆所平行的坐标面垂直的那个轴，短轴则平行与该轴测轴。
例如：水平圆的正等测水平椭圆，长轴垂直于圆所平行的水平面垂直的轴测轴Z1轴，短轴则∥Z1轴。
图3-5平行于坐标面的圆的正等轴测图图3-6 2．椭圆长、短轴的大小长轴：是圆内平行于轴测投影面的直径的轴测投影。
因此：（1）在采用变形系数0.82作图时，椭圆长轴大小为d，短轴大小为0.58d。
机械制图之轴测图画法
基本要求 §12-1 轴测图投影的基本知识 §12-2 正等轴测图的画法 §12-3 斜二等轴测图的画法
基本要求
§12-1 轴测图投影的基本知识
一、多面正投影图与轴测图的比较 二、轴测投影的形成 三、轴间角和轴向伸缩系数
一、多面正投影图与轴测图的比较
多面正投影图绘制图样．它可以较完整地确切地表达出零件各部分的形状， 且作图方便，但这种图样直观性差；
4
Ⅳ
Ⅱ
Ⅵ 2
Ⅷ
6
8 3 y
XⅠ Ⅴ
Ⅶ
ⅢY
压块的正等轴测图
c' d'
a' b' d
c ab
D C
B A
压块的正等轴测图
2．四心法
d
Z
X
D
B
a a
bx
O
A
CY
c
（1）圆柱正等轴测图的画法
Z X
O Y
（2）三种方向正等轴测圆柱的比较
2．倒圆角正等轴测图的画法
Z X
O Y
曲面立体正等轴测图的画法 图例1
Z X
O Y
曲面立体正等轴测图的画法 图例2
步骤一
步骤二
步骤三
步骤四
完成
§12-3 斜二测图的画法
一、圆的斜二测画法 1．坐标面上圆的斜二测 2．平行于XOY平面的圆的斜二测近似画法 二、曲面立体的斜二测画法 1．分析：物体的正面的圆，在斜二测中都能反映实形。 2．作图： （1）在正投影图上选定坐标轴，将具有大小不等的端面选为正面，即使其平行于XOY坐 标面。 （2）画斜二测的轴测轴，根据坐标分别定出每个端面的圆心位置。 （3）按圆心位置，依次画出圆柱、圆锥及各圆孔。 （4）擦去多余线条，加深后完成全图。
CAD机械制图第四章轴测图
A X1
Y
图4-6 三棱锥的正等轴测图
C o1
Y1
B
[例4-2] 求作图示三棱锥的正等测图。
s′
z′
S
x′ x a′
a
b′
c′ o′
o
c
s
A
b
y
图4-6 三棱锥的正等轴测图（续）
C B
[例4-3] 求作图示平面立体的正等测图。
z′
Z1
x′
o′
O1
x
o
Y1
X1
y
图4-7 平面立体的正等轴测图
[例4-3] 求作图示平面立体的正等测图。
正面斜轴测中都反映实长和实形，所以在作轴测投影时，当物体
上有比较多的平行于坐标面X1O1Z1的圆或曲线时，选用斜二轴测
图作图比较方便。
[例4-7] 作出如图所示带孔圆锥台的斜二轴测图。
z′
z〞
x′
o′
o〞
a″ y〞
L
Z1
X1
O1
L2
A
O1 A
Y1
圆弧公切线
图4-16 作带孔圆锥台的斜二轴测图
[例4-8] 作出如图所示物体的斜二轴测图。
[例4-4] 作如图所示的圆柱体的正等轴测图。
图4-10 圆柱体的正等轴测图（续）
[例4-5] 作如图所示带圆角的长方体的正等轴测图。
x′
o′
O1
x
z′ o
Y1 Z1
X
1
圆
弧
公
y
切 线
图4-11 带圆角长方体的正等轴测图
[例4-5] 作如图所示带圆角的长方体的正等轴测图。
图4-11 带圆角长方体的正等轴测图（续）
正等轴测图及其画法
《机械制图》
高1班
景林林
复习 回顾
轴 测 图 的 基 本 特 性 （1）平行性：物体上互相平行的线段，轴 测图中仍然互相平行。 （2）度量性：与轴测轴平行的线段，按该 轴的轴向伸缩系数度量。与轴测轴倾斜的 线段，不能按该轴的轴向伸缩次数度量。
学 习 目 标
1.掌握正等测的基本知识 2.会用描点法和截割法画 正等轴测图
三视图
轴向伸缩系数等 于1所绘制的轴测 图
总结
知识点： 120 1.正等轴测图的轴间角均为____ 度， p=q=r=1 简化轴向伸缩系数为________ 。 描点法 截割法 2. ______ 和______ 画正等轴测图。
作 业
1.试着完成例4-3 2.思考题1、2 3.预习下节内容
正等轴测图的参数
轴间角： 均为120度 轴向伸缩系数： p1=q1=r1=0.82 简化伸缩系数为：p=q=r=1 轴测轴画法：
30º X1
Z1
O1
30º Y1
轴向伸缩系数简化后所画的轴测图，平行于 坐标轴的尺寸都放大了1.22倍，但这对表达形体 的直观形象没影响。
轴向伸缩系数等于 0.82所绘制的轴测 图
机械制图与计算机绘图 第17讲正等测轴测图
01
轴测图的基本知识
4.轴测图的分类
• 根据投影方法的不同，分为两类：正轴测图和斜轴测图。 • 根据轴向伸缩系数，分为三种：等测轴测图、二测轴测图、三测轴测图。 • 国家标准推荐了正等测、正二测、斜二测三种轴测图。本讲只介绍正等测和斜二测这两种
轴测图的画法。
按投影法分
按轴向伸缩系数分 等轴测图 p = q = r 二轴测图 p = r q 三轴测图 p q r
* 以各圆心到相应切点的距离为半径画圆弧；
* 向下量取板的厚度，将圆弧向下复制；
* 作圆弧的公切线为圆角的轮廓线；
* 将可见线加深。
01
03
思考题
013
思考题
① 轴测图分为哪两大类? ② 正等测的轴间角、各轴向伸缩系数分别为何值? ③ 正等测的简化伸缩系数为何值? ④ 正等测的画法有哪些方法？ ⑤ 试述平行于坐标面的圆的正等测近似椭圆的画法？其椭圆的长、短的
* 画轴测轴，作出顶面的轴测投影椭圆；
* 将轴测轴向下平移高度H，作出底面 的轴测投影椭圆；
* 作出两椭圆的公切线； * 将可见部分加深。
012
正等测
3.圆的正等轴测图画法
（2）圆角的近似画法 圆角常采用简化画法。 例：画出直角板的轴测图。
Z X
O
作图步骤：
Y
* 量取半径R，找到4个切点；
R
* 过切点作相应棱边的垂线，垂线的交点即为圆心；
轴测投影面 轴间角
P
轴测轴 坐标轴
01
轴测图的基本知识
3.轴测图投影的特性
✓ 平行性：空间两条平行直线的轴测投影仍保持平行； ✓ 等比性：空间两条平行线段，其轴测投影的长度之比等于原长之比； 凡是与坐标轴平行的线段，可以在轴测图上沿轴向进行度量和作图。
22-正等轴测图及画法
课题：§ 5.1轴测图的基本知识4、物体上不平行于轴测投影面的平面图形，在轴测图上为原形的类似形。
二、正等轴测图的画法例1：已知长方体的三视图，画它的正等轴测图。
z! + zoqII'(b) (J (d)U4-2长方体的正等测團分析：图4-2a为长方体的三视图。
长方体共有八个顶点，用坐标确定各个顶点在其轴测图中的位置，然后连接各点的棱线即为所求。
作图步骤：(1)在三视上定出原点和坐标轴的位置。
设定右侧后下方的棱角为原点，X、Y、Z轴是过原点的三条棱线，如图4-2a所示。
(2)用30o的三角板画出三根轴测轴，在X轴上量取物体的长I，在Y 轴上量取宽b;然后由端点I和H分别画出X、Y轴的平行线，画出物体底面的形状，如图4-2b所示。
(3)由长方体底面各端点画Z轴的平行线，在各线上量取物体的高度h,得到长方体顶面各端点。
把所得各点连接起来并擦去多余的棱线，即得物体的顶面、正面和侧面的形状，如图4-2c所示。
(4)擦去轴测轴线，描深轮廓线，即得长方体正等轴测图。
练习：画出垫块的正等轴测图。
分析：图4-3所示的垫块为一个简单的组合体，是由两个长方体与一个三棱柱组合而成的。
只要画出底部长方体后，应用叠加法就可得到它的正等轴测图。
作图步骤：（1 ）使0Z轴处于垂直位置，OX OY与水平成30o ;根据三视图尺寸（图4-3a ）画出长方体的正等轴测图，如图4-3b所示。
（2）根据图示的相对位置，画出上部长方体竖板与中央部位的三棱柱，如图4-3c所示。
（3）擦去不必要的图线，描深轮廓线，即得垫块的轴测图，图4-3垫块的正等测图例2：画出圆柱体的正等轴测图。
分析：图4-4a为一圆柱的两面投影，因圆柱的顶圆和底圆都平行于XOY一般了解所组成的坐标面；所以它们的正等测图都是椭圆，将顶面和底面的椭圆画好，然后作两椭圆的轮廓素线即得到圆柱的正等轴测图。
(a) (b)(d)®4-4圆柱的正等测图作图步骤：（1）确定X、Y、Z轴的方向和原点0位置。
机械制图- 第三章-轴测图
斜二测 轴夹角90°和 135 °
4. 轴向伸缩系数
轴测轴上的单位长度，与相应投影轴上的单位长度的比值，称为轴向 伸缩系数
《机械制图》 机械类专业 第5版 第四章 轴测图
第一节 轴测图的基本知识
二、轴测图的基本性质
1 物体上与坐标轴平行的线段，它的轴测投影必与相应的轴测轴平行。 2 物体上相互平行的线段，它们的轴测投影也相互平行。
《机械制图》 机械类专业 第5版 第四章 轴测图
第二节 几何体的轴测图
球的正等测画法
圆球的正等测是一个圆，采用轴向伸缩系数0.82画图时，圆的直径等于球的直 径，用简化伸缩系数画图时，则圆的直径为球的直径的1.22 倍。为了增强图形的 直观性，可在圆内过球心画出三个与坐标面平行的椭圆，并常采用剖切1/8(球)的 方法来表示。
s'
s"
ZS
X'
a' Xa
c' Xa
O'
b' a"(b") bO
画平面1.立确定体坐标的轴轴，画测出轴图测常
坐标轴法。用，画2.图确定时底面首三先角形应的三选个好角点坐。 3.画出底面三角形。
标轴并Z画出4.轴确定测棱锥轴顶，点。然后根据 5.由顶点向底面三点连线。
坐S标画出物6.体整理上绘出各三点棱锥的轴 图， c" 测 再轴图由测。 点连成线，由线连成面，
第三章 轴测图
轴测图是一种单面投影图， 由于用轴测图表达物体的三维形 象，比正投影图直观，所以常把 它作为辅助性的图样来使用。
一、基本概念
第一节 轴测图的基本知识
将物体连同其参考直角坐标体系，沿不平行于任一坐标平面的方向，
用平行投影法将其投射在单一投影面上所得到的具有立体感的图形，称为
正等轴测图及其画法修订版
集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]

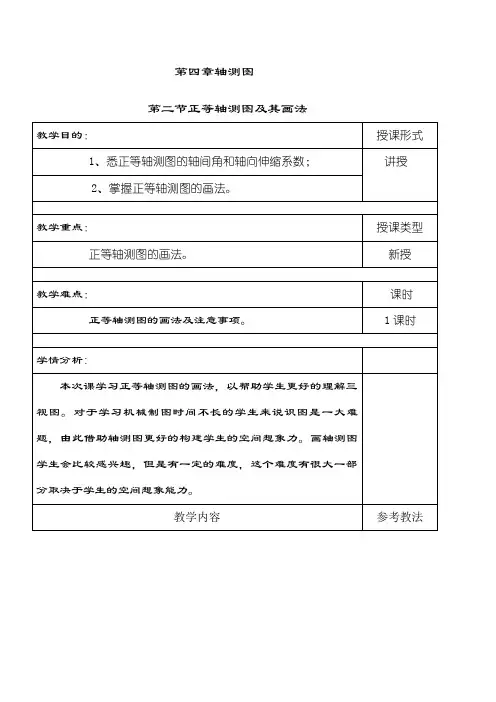

第四章 轴测图
第二节 正等轴测图及其画法
教学目的： 1、悉正等轴测图的轴间角和轴向伸缩系数； 2、掌握正等轴测图的画法。
授课形式 讲授
教学重点： 正等轴测图的画法。
授课类型 新授
教学难点： 正等轴测图的画法及注意事项。
板书 （见下页）
Z
O
X
Y
正等轴测图及其画法
Z
O
X
Y
的空间说
3、按坐标关系画出物体的轴测图。
起，让学生
例题 1、
回忆主视
由下面的长方体为例，通过其三视图来进行正等轴测 图 、 俯 视
图的绘制。（绘制时按照步骤三步走来画，并用课件动画进行 图 、 左 视 图
展示）
分别处在哪
三视图如下：
两个坐标轴
步骤 1：确定坐标原点和坐标系
所形成的平
Z′ Z"
面内。为学 生在三视图
课时 1 课时
学情分析:
本次课学习正等轴测图的画法，以帮助学生更好的理解三
视图。对于学习机械制图时间不长的学生来说识图是一大难
题，由此借助轴测图更好的构建学生的空间想象力。画轴测图
学生会比较感兴趣，但是有一定的难度，这个难度有很大一部
分取决于学生的空间想象能力。
教
学
内
容
参考教法
复习导入（3 分钟）：
绘制轴测长
水平线顺时针旋转 30o 得到 Y 轴。
方体的正等
2、 轴向伸缩系数（2 分钟）
轴测图时，
P=q=r=1
先由物体所
实物上和坐标轴平行的线段，画在轴测图中的尺寸 在 的 由 三 个
机械制图-轴测图及尺寸标注(附练习题).
Z
X
O
Y
Z1 投影面
O1 X1
Y1
斜轴测
用斜投影法形成的轴 测图叫斜轴测图。
物体三个面都对画面倾斜 投射线与轴测投影面垂直
物体主面对画面正摆 投射线与轴测投影面倾斜
机械制图
1 轴测图的基本知识
二、轴测轴、轴间角和轴向伸缩系数
1. 轴测轴和轴间角
建立在物体上的坐标轴在投影面上的投影 叫做轴测轴，轴测轴间的夹角叫做轴间角。
符号“R”。
R6
R3
R5
⑵ 应标注在是圆弧的视图上。
R10 × R10
⑶ 标注球面半径时，应在符号“R”前加注 符号“S”。
机械制图
⑷ 当圆弧半径过大或在图纸范围内无法注出 圆心位置时的标注方法：
不需标出圆心位置时的标注方法：
机械制图
三、角度、直径、半径及狭小部位尺寸的标注。
⒋ 狭小部位尺寸的标注
机械制图
三、角度、直径、半径及狭小部位尺寸的标注。 ⒉ 直径尺寸
⑴ 标注直径尺寸时，应在尺寸数字前加注
符号“”。
10
10
5 5 20
注：直径尺寸可以标注在非圆视图上。
⑵ 标注球面直径时，应在符
号“”前加注符号“S”。
S10
机械制图
三、角度、直径、半径及狭小部位尺寸的标注。
⒊ 半径尺寸
⑴ 标注半径尺寸时，应在尺寸数字前加注
机械制图
（5）内形尺寸与外形尺寸最好分别注在视图的两侧。
机械制图
⑴ 坐标法 例1：画三棱锥的正等轴测图
s
Z Z s
坐标法：将物体在坐 标轴上的直线或点画 到相应的轴测轴上， 从而画出轴测轴。
画坐标轴和轴测轴 按各点坐标沿轴度量 连线并加深
机械制图教案4正等轴测图画法
教案首页课题序号授课班级授课课时 2 授课形式授课章节名称§4-1 正等轴测图画法使用教具多媒体、模型教学目的1、了解轴测投影的概念、投影特性和轴测图的种类2、了解正等轴测图和斜二测图的作图方法3、了解轴测草图的重要作用，掌握徒手画轴测草图的基本技巧教学重点轴测投影的投影特性；坐标法或切割法画简单形体的轴测图画轴测草图的基本方法教学难点根据简单组合形体的三视图或两视图画轴测图更新、补充、删节内容课外作业习题册教学后记授课主要内容或板书设计板1§4-1 正等轴测图画法一、正等轴测图的形成和投影特性11234二、平面体正等轴测图画法112【案例1】绘制正六棱柱的正等轴测图【案例2】绘制V形块的正等轴测图板2三、回转曲面体的正等轴测图画法1圆柱2圆角3半圆头板【案例1】作开槽圆柱体的正等轴测图。
【案例2】根据两视图画正等轴测图。
课堂教学安排教学过程主要教学内容及步骤复习旧课引入新题教学内容复习表面交线正投影图能够准确、完整地表达物体的形状，且作图简便，但是缺乏立体感。
因此，工程上常采用直观性较强，富有立体感的轴测图作为辅助图样，用以说明机器及零部件的外观、内部结构或工作原理。
§4-1 正等轴测图画法一、正等轴测图的形成和投影特性1将对象倾斜放置，令三根坐标轴对P面的倾角相等，用平行的投影线垂直于P面进行投射得到正等轴测投影。
1直角坐标轴在轴测投影面上的投影OX、OY、OZ称为轴测轴，三条轴测轴的交点O称为原点。
2轴测投影中，任意两根直角坐标轴在轴测投影面上的投影之间的夹角∠XOY、∠YOZ、∠ZOX，称为轴间角。
正等测中的轴间角∠XOY=∠YOZ=∠ZOX=120°。
3轴测轴的单位长度与相应直角坐标轴的单位长度的比值称为轴向伸缩系数。
OX、OY、OZ轴上的轴向伸缩系数分别用p1、q1、r1表示。
正等测图中的简化轴向伸缩系数p=q=r=1。
课堂教学安排教学过程主要教学内容及步骤41）物体上互相平行的线段，轴测投影仍互相平行。
