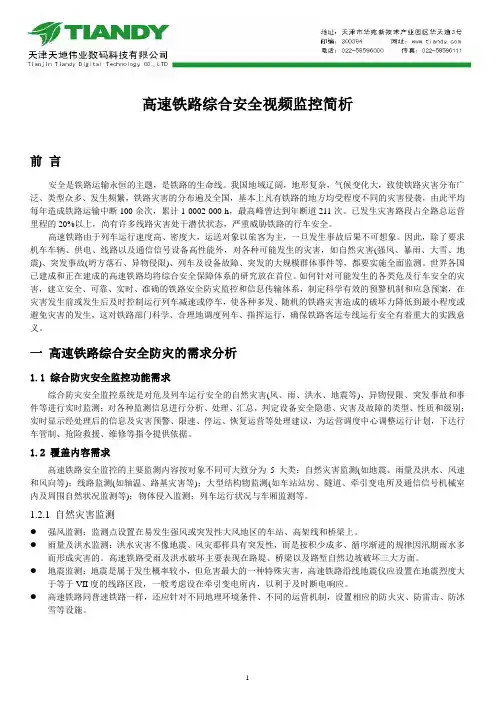

高速铁路综合安全视频监控简析前言安全是铁路运输永恒的主题，是铁路的生命线。
我国地域辽阔，地形复杂，气候变化大，致使铁路灾害分布广泛、类型众多、发生频繁，铁路灾害的分布遍及全国，基本上凡有铁路的地方均受程度不同的灾害侵袭，由此平均每年造成铁路运输中断100余次，累计1 0002 000 h，最高峰曾达到年断道211次。
已发生灾害路段占全路总运营里程的20%以上，尚有许多线路灾害处于潜伏状态，严重威胁铁路的行车安全。
高速铁路由于列车运行速度高、密度大，运送对象以旅客为主，一旦发生事故后果不可想象。
因此，除了要求机车车辆、供电、线路以及通信信号设备高性能外，对各种可能发生的灾害，如自然灾害(强风、暴雨、大雪、地震)、突发事故(坍方落石、异物侵限)、列车及设备故障、突发的大规模群体事件等，都要实施全面监测。
世界各国已建成和正在建成的高速铁路均将综合安全保障体系的研究放在首位。
如何针对可能发生的各类危及行车安全的灾害，建立安全、可靠、实时、准确的铁路安全防灾监控和信息传输体系，制定科学有效的预警机制和应急预案，在灾害发生前或发生后及时控制运行列车减速或停车，使各种多发、随机的铁路灾害造成的破坏力降低到最小程度或避免灾害的发生，这对铁路部门科学、合理地调度列车、指挥运行，确保铁路客运专线运行安全有着重大的实践意义。
一高速铁路综合安全防灾的需求分析1.1 综合防灾安全监控功能需求综合防灾安全监控系统是对危及列车运行安全的自然灾害(风、雨、洪水、地震等)、异物侵限、突发事故和事件等进行实时监测；对各种监测信息进行分析、处理、汇总，判定设备安全隐患、灾害及故障的类型、性质和级别；实时显示经处理后的信息及灾害预警、限速、停运、恢复运营等处理建议，为运营调度中心调整运行计划，下达行车管制、抢险救援、维修等指令提供依据。
1.2 覆盖内容需求高速铁路安全监控的主要监测内容按对象不同可大致分为5大类：自然灾害监测(如地震、雨量及洪水、风速和风向等)；线路监测(如轴温、路基灾害等)；大型结构物监测(如车站站房、隧道、牵引变电所及通信信号机械室内及周围自然状况监测等)；物体侵入监测；列车运行状况与车厢监测等。
铁路综合视频监控系统概述
牵引变电所、AT所、分区所设置3台 室外摄像机，安装高度为距地面6米左右， 立杆高6.5米，监控目标分别为院落门、 机房门及院落中的电力设备。
区间GSM-R通信基站、信号中继站 设置1台室外摄像机，安装高度为距地面 3.5米左右，立杆高4米，监控目标分别为 院落门、机房门及院落情况。
隧道口视频摄像机安装在 距离隧道口30m处，距离轨面高 度为4m，设备箱底面距槽道面 1.5m ，监控目标为整个隧道口。
运营调度 车务系统
电务系统
综合视频监控系统概述
运营调度 公跨铁、咽喉区、救援通道等 车Байду номын сангаас系统 运转室、中控室等 电务系统 基站（机房）、中继站、院落、铁塔等 供电系统 牵引变电、电力供电机房、院落等 客运系统 旅服（售票室、候车大厅、进出站口等）
如：
通信基站内摄像机 安装在机房内部的 墙壁上，监控目标 为通信基站防盗门。
角钢塔上摄像机安装在铁路侧 的的立柱上，高度为距离轨面20m， 防护箱安装在摄像机下，监控目标 为线路巡视、路基段治安复杂区。
桥梁疏散通道处视频杆距离 疏散通道下端通道口5-15m ，监 控目标为下端通道口。
二、作用
威慑 作用
远程监控 与管理
实时 处理
功能复核 作用
记录与 查阅作用
预警 作用
三、特点
有效辅助性 记录完整真实性
资源共享性 集成核心性 影响最小
四、应用
防范区域的 实时监控
指挥决策 系统
探测信息 的复核
视频移动 侦测
图像信息 的记录
完全 管理
综合视频监控系统概述
客运系统 供电系统
综合视频监 控系统的铁 路业务需求
一、概念
综合视频监控系统是采用先进的视频监控技术和IP传输方式， 而构建的网络化、数字化的视频监控系统。
铁路监控--铁路远程综合视频监控V20
近年来，随着铁路系统信息化水平的不断提高，网络技术已经广泛地应用在铁路系统日常生产和管理之中。
针对系统内部部门众多、地点分散，现场环境复杂的实际情况，各级管理部门需要实时直观的监控检查各站运行状况，各班组站工作人员尤其是值班员也需要全部掌握站内进出车辆、站台、道岔状况。
因此充分利用铁路网络资源，建设贴近实际需求的网络视频监控系统，以此推动铁路运营管理水平，已成为铁路部门的重要课题铁路系统的网络架构(1)核心路由器设在铁路总部所在地信息主机房。
以核心路由器为中心，与总部各处室建成10M/100M机关局域网；(2)总部主机房与管内各段呈星型连接，建成宽带网；(3)站间网按照分区段组环的设计，在组环的区段内内形成站站相连的环形网。
管内各个车站组成的站间网，形成“环形+星型”站间网基础网络构架。
方案设计铁路监控系统由车站本地监控子系统和管网远程监控子系统组成，以铁路的专线网络为依托，建设覆盖各站点的视频监控工程，实现在站室对列车运行状态的全面监控，并进行远程联网，实现“班组站－车间站－车务段－公司”四级管理架构下，对所有列车进出站状况的统一管理。
1车站监控子系统建设通过对车站各点的视频采集，实时传送到车站运转室监控端，实现高清晰列车运行图像的实时监测和图像自动存储，以电子助理值班员形式，为车站减员增效及进出站安全行车提供先进、安全、稳定、可靠的管理手段。
2、远程监控子系统建设将车站本地采集到的视频信号通过网络分别传送到车间级中心站(或综合站)、车务段和集通公司监控中心，授权用户可在任一PC上实时浏览图像、调阅历史录像，构建完备的数字网络动态传输机制、视频存储压缩智能管理机制及访问用户授权分级管理机制。
3 系统架构设计本视频解决方案是基于IP网络的数字化视频监控解决方案。
可以使用户充分利用现有的IP网络资源和设备，快捷的构建起先进的视频监控系统。
系统前端采用基于嵌入式操作系统的网络视频编码器，对模拟摄像机提供的模拟视频进行数字化压缩编码以及网络化传输。
铁路系统认知及综合视频监控系统

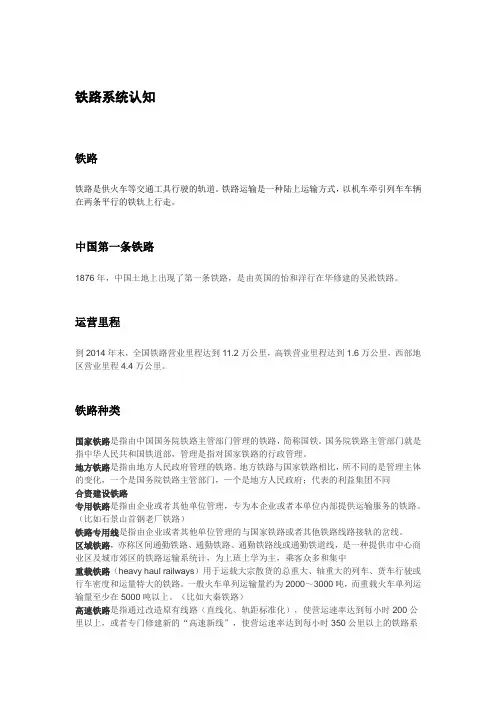

铁路系统认知铁路铁路是供火车等交通工具行驶的轨道。
铁路运输是一种陆上运输方式，以机车牵引列车车辆在两条平行的铁轨上行走。
中国第一条铁路1876年，中国土地上出现了第一条铁路，是由英国的怡和洋行在华修建的吴淞铁路。
运营里程到2014年末，全国铁路营业里程达到11.2万公里，高铁营业里程达到1.6万公里，西部地区营业里程4.4万公里。
铁路种类国家铁路是指由中国国务院铁路主管部门管理的铁路，简称国铁。
国务院铁路主管部门就是指中华人民共和国铁道部，管理是指对国家铁路的行政管理。
地方铁路是指由地方人民政府管理的铁路。
地方铁路与国家铁路相比，所不同的是管理主体的变化，一个是国务院铁路主管部门，—个是地方人民政府；代表的利益集团不同合资建设铁路专用铁路是指由企业或者其他单位管理，专为本企业或者本单位内部提供运输服务的铁路。
（比如石景山首钢老厂铁路）铁路专用线是指由企业或者其他单位管理的与国家铁路或者其他铁路线路接轨的岔线。
区域铁路，亦称区间通勤铁路、通勤铁路、通勤铁路线或通勤铁道线，是一种提供市中心商业区及城市郊区的铁路运输系统计，为上班上学为主，乘客众多和集中重载铁路（heavy haul railways）用于运载大宗散货的总重大、轴重大的列车、货车行驶或行车密度和运量特大的铁路。
一般火车单列运输量约为2000～3000吨，而重载火车单列运输量至少在5000吨以上。
（比如大秦铁路）高速铁路是指通过改造原有线路（直线化、轨距标准化），使营运速率达到每小时200公里以上，或者专门修建新的“高速新线”，使营运速率达到每小时350公里以上的铁路系统。
广义的高速铁路包含使用磁悬浮技术的高速轨道运输系统。
主要干线我国铁路已基本形成以北京为中心，以四纵、三横、三网和关内外三线为骨架，连接着众多的支线、辅助线、专用线，可通达全国的省市区的铁路网。
四纵是指京广线、京九线、京沪线、北同蒲—太焦—襄渝—川黔—焦柳线；三横是指京秦—京包—包兰—兰青—青藏线、陇海—兰新线、沪杭—浙赣—湘黔—成渝—贵昆线；三网是指东北铁路网、西南铁路网和台湾铁路网；关内外三线是指京沈线、京通线、和京承—锦承线。
铁路视频监控系统
铁路视频监控系统⒈引言铁路视频监控系统是为了提高铁路运输安全和管理效率而设计的一种系统。
本文档旨在描述铁路视频监控系统的各个方面，并提供详细的说明和指导。
⒉系统概述⑴目标铁路视频监控系统的目标是实现对铁路运输过程中各个关键区域的实时监控和录像存储，以提供对安全事件的监测和数据分析。
⑵功能铁路视频监控系统具备以下主要功能：- 实时监控：系统能够实时显示铁路关键区域的视频画面。
- 录像存储：系统能够将监控的视频进行录像并进行存储，以备后续查看和分析。
- 报警管理：系统能够根据设定的规则和条件进行报警，并及时通知相关人员。
- 数据分析：系统能够对监控的视频数据进行分析和处理，以提取有用的信息。
⑶系统组成铁路视频监控系统由以下几个核心组件组成：- 摄像机：用于拍摄铁路各个关键区域的视频画面。
- 视频传输设备：用于将摄像机拍摄的视频信号传输到监控中心。
- 监控中心：用于接收、显示和存储铁路各个关键区域的视频画面。
- 报警管理系统：用于设置和管理报警规则，并及时通知相关人员。
- 数据分析系统：用于对视频数据进行分析和处理，提取有用的信息。
⒊系统需求⑴硬件需求铁路视频监控系统的硬件需求包括但不限于以下几个方面：- 摄像机：摄像机需要具备较高的分辨率和夜视功能，以保证视频画面的清晰度。
- 视频传输设备：视频传输设备需要能够稳定传输高质量的视频信号。
- 存储设备：存储设备需要具备足够的存储容量，并能够高效地管理和检索录像文件。
⑵软件需求铁路视频监控系统的软件需求包括但不限于以下几个方面：- 监控软件：监控软件需要具备良好的用户界面和操作体验，方便用户对系统进行管理和监控。
- 报警管理软件：报警管理软件需要能够灵活地设置和管理报警规则，并能够及时通知相关人员。
- 数据分析软件：数据分析软件需要能够对监控的视频数据进行分析和处理，提取有用的信息。
⒋系统设计⑴系统架构铁路视频监控系统的整体架构包括前端设备、传输设备、中心设备和后端设备四个层次。
铁路综合视频监控概览
13 综合视频监控13.1一般规定13.1.1铁路综合视频监控系统（以下简称综合视频系统）由视频节点、视频汇集点、视频采集点、承载网络和终端设备组成。
其中，视频节点包括视频核心节点、视频区域节点、I 类视频接入节点和II类视频接入节点，视频终端包括用户终端（含显示设备）和管理终端。
13.1.2 视频节点设备包括服务器、存储设备、网络交换设备、解码设备等；视频汇集点设备包括编码设备、视频光端机、网络交换设备等；视频采集点设备，即前端采集设备，包括摄像机、镜头、视频光端机，及与之配套的云台、防护罩、室外设备箱、视频杆塔等附属设备；终端设备包括计算机、通信接入设备等。
前端采集设备、编码设备及视频接入设备等设备总称前端设备。
113.2 设备管理13.2.1 综合视频系统的维护分界13.2.1.1综合视频专业与通信其他专业分界（1)与传输专业分界：以连接传输设备的第一连接端子为界，连接器（不含）至视频监控设备由视频监控专业负责；（2)与数据网专业分界：以数据网设备所在机房配线架的连接器（或第一端子）为界，连接器（不含）至视频监控设备由视频监控专业负责。
（3）与通信线路专业分界：以进入综合视频系统的第一连接处为分界点，连接处至视频监控设备由视频监控专业负责。
13.2.1.2通信专业与铁路其它专业部门的维护分界（1）前端设备与节点设备间的分界：前端采集设备为模拟摄像机时，以编码设备的输入端为界，编码设备（含）至节点设备由通信专业负责；编码器（不含）至摄像机由前端设备维护单位负责。
前端采集设备为IP摄像机时，以通信接入设备为界，通信接入设备至节点设备由通信部门负责维护，通信接入设备（不含）至IP摄像机由铁路局指定单位负责维护。
（2）用户终端与节点设备间的分界：以用户终端的通信接入设备为界，通信接入设备至节点设备由通信部门负责维护，通信接入设备（不含）至用户终端由用户终端维护单位负责。
13.2.2 接入综合视频系统的视频终端应进行存储介质封闭处理；严禁在视频终端上进行与视频监控系统无关的操作；严禁在视频终端上安装、运行与视频监控系统无关的软件；未经批准，严禁擅自接入视频终端。
铁路视频监控系统
铁路视频监控系统1 铁路视频监控系统 主要功能铁路综合视频监控系统是在统一技术标准的网络和视频处理平台上，对各种监控场所实现多点、多部门、多级别的本地及远程视频监控。
铁路综合视频监控系统通过统一的接口实现与其他系统的互联，对图像资源进行二次开发利用，实现系统之间的快速联动，以方便指挥救援，提高铁路运营管理效率，减少运输生产事故发生率和灾害损失程度。
技术特征综合视频监控系统由视频采集点、视频接入节点(I 类和II 类)、路局/客专视频节点、铁道部视频节点和视频传输网络构成，其中视频接入节点、铁路局视频节点、铁道部视频节点和视频传输网络各专业共用，视频采集点和监视终端可根据各专业图像采集和监视的需要设置，在很多场合也能实现各个专业公用。
基础网络为综合视频监控系统的信息远程传输提供可靠的通道。
各车站监控站通过IP 数据网和监控中心(数据处理及储存服务设备)互联，IP 数据网络采用骨干汇聚层和接入层分层组建，骨干汇聚层核心节点之间通过MSTP 多业务传输系统提供的622Mb/s(或2Gb/s)通道构成网状连接;接入层的接入节点，负责本地数据的接入、交换。
接入层节点通过MSTP 提供的155Mb/s(或622Mb/s)通道，通过若干个环型连接分别接入汇聚层核心节点;视频接入节点通过传输系统提供的MSTP 接口将监控视频信息汇聚至车站后，再通过IP 数据网和监控中心互联;分控中心通过IP 数据网和监控中心互联。
接入网络指前端视频采集设备接入视频接入节点的通道。
接入方式：各机房视频前端设备采用视频/控制电缆接入各视频接入节点;车站咽喉区、公跨铁立交桥、编组站的视频前端设备采用光缆+视频光端机方式就近接入各视频接入节点;信号中继站、电力变电所、开闭所、分区所、AT 所也以视频光端机的方式就近接入视频接入节点。
知识产权：归属自有应用领域：客运专线、既有铁路铁路综合视频监控系统结构示意图：。
火车站综合监控系统
火车站综合监控系统1、引言火车站综合监控系统是为了监测和管理火车站内的各项活动而设计和实施的一套综合性系统。
本文档旨在介绍该系统的特性、功能、架构和部署方式，并提供相关的法律名词及注释。
2、系统概述⑴目标火车站综合监控系统的目标是确保火车站内的安全、秩序和服务质量，为旅客和工作人员提供一个安全舒适的出行环境。
⑵功能火车站综合监控系统具备以下功能：●视频监控：监测站内各个区域，并能记录和存储监控画面。
●智能识别：能够识别人脸、车牌等重要信息，用于安全防范和追溯。
●报警管理：能够实时监测异常情况并发送报警信息，如火警、人员聚集等。
●值班管理：能够安排和调度值班人员，确保系统24小时运行稳定。
3、系统架构⑴硬件架构火车站综合监控系统的硬件主要包括：●摄像头：用于视频监控各个区域。
●服务器：用于处理和存储监控数据。
●报警设备：用于接收和发送报警信息。
⑵软件架构火车站综合监控系统的软件主要包括：●视频监控软件：用于显示和管理监控画面。
●智能识别软件：用于识别人脸、车牌等重要信息。
●报警管理软件：用于监测和管理报警信息。
●值班管理软件：用于安排和调度值班人员。
4、系统部署⑴硬件配置根据火车站的规模和需求，确定所需的摄像头、服务器和报警设备的数量和配置参数。
⑵软件安装根据系统架构和功能需求，安装和配置视频监控软件、智能识别软件、报警管理软件和值班管理软件。
⑶系统测试进行系统测试，包括功能测试、性能测试和安全测试，确保系统正常运行。
⑷系统上线根据测试结果，决定系统是否满足需求，并按计划上线运行。
5、法律名词及注释●火警：指发生火灾或火势可能扩大的情况。
●人员聚集：指人员聚集在某个区域，可能引发安全问题或影响火车站正常运营的情况。
6、附件附件一：系统硬件配置表附件二：系统软件安装指南附件三：系统测试报告附件四：系统上线计划。
综合视频监控系统概述
救援疏散采集点
• 桥梁救援疏散通道设置1台室外摄像机（含红外灯，不含云台）安装高度为2米左右，立杆高2.5米，监控 目标为桥梁救援疏散通道口，实现24小时实时监控。
• 摄像机安装点一般选在距离监控点5~10米的位置。 • 室外防护箱（配置空开、电源设备、防雷设备、视频光端机及光缆终端盒）的出线有电源线、光缆分别连
标 准
铁路综合视频监控系统建设应遵循统一规划、统一技术标 准、合理布局、互联互通、资源共享的原则。
铁路综合视频监控系统应具有安全、可靠、开放和可扩充 等特点，做到技术先进、经济合理。
《高速铁路设计规范》 《铁路客专通信技术装备标准》_运基通信[2010]35号 《铁路图像设计规范》TB 10085-2009 《铁路综合视频监控系统技术规范（试行）》_274运基 信号[2008]630号
• 室外设备对电源的需求为250W。
机房门口采集点
• 区间通信信号机房院落设置1台室外摄像机 （含红外灯，不含云台）安装高度为4米左 右，立杆高4.5米（不含避雷针高1米），监 控目标为院落门口，实现24小时实时监控。
• 摄像机安装点一般选在院落内或院墙上。 • 室外防护箱（配置空开、电源设备、防雷设
交换机
管理服务器
视频编码器
分发服务器 分析服务器
视频线 控制线
视频采集点
公跨铁视频采集点
摄像机至防护箱内部 连线：电源、视频、
（复合电缆）
室外防 护箱
20~30米
5米~20米 接地
线路电力电缆
线路光缆
接入节点
• 公跨铁设置2台（每侧1台）室外摄像机 （含红外灯，不具有PTZ功能）安装高度为 4米（距轨面）左右，监控目标为公跨铁区 域轨面，实现24小时实时监控。
