火力发电厂生产流程
火力发电厂生产流程
主要内容
X X 市垃圾焚烧发电项目
1、火力发电厂生产过程
2、火力发电设备系统介绍
3、火力发电专业技术构成
X X 市垃圾焚烧发电项目
一、火力发电厂过程
一、火力发电生产过程
X X 市垃圾焚烧发电项目
煤粉在锅炉 里燃烧，将 水加热成蒸 汽，将原煤 的化学能转 换成蒸汽的
热能
锅炉来的蒸 汽冲动汽轮 机旋转，将 蒸汽的热能 转换为机械
能输出
汽轮机带动 发电机旋转 ，通过电磁 感应将汽轮 机的机械能 转换成电能
原煤
锅炉
汽轮机
发电机
一、火力发电生产过程
X X 市垃圾焚烧发电项目
X X 市垃圾焚烧发电项目
二、火力发电设备系统介绍
二、火力发电设备系统介绍—三
大主系统X 设X 市备垃圾焚烧发电项目
锅三期炉锅设炉汽备X水及系X 启市统动垃系圾统焚烧发汽电动水及项分湿目离态器时:起启
主蒸汽 汽 水 分 离 器
过热器
汽水分离的作 用，共四只
再热器
储
水
箱
省煤器
炉循泵
给水泵
二、火力发电设备系统介绍—— 锅三期炉锅设炉汽备X水及系X 启市统动垃系圾统焚烧发电炉湿项循态目泵时:将启储动水及
主蒸汽
过热器
箱中的水打回 省煤器入口，
。
我厂三期锅炉采用哈尔滨锅炉厂自主开发的 HG-1964/25.4-YM17型640MW等级超临界一次中间再
热、带内置式循环泵启动系统的直流锅炉
二、火力发电设备系统介绍—— 锅三炉期锅设炉备制X粉系X、市燃统垃烧及圾除焚渣烧系发统电项目
电子称重式HP给1煤00机3
火力发电厂的基本生产过程
火力发电厂的基本生产过程这里介绍的是汽轮机发电的基本生产过程。
火力发电厂的燃料主要有煤、石油（主要是重油、天然气）。
我国的火电厂以燃煤为主，过去曾建过一批燃油电厂，目前的政策是尽量压缩烧油电厂，新建电厂全部烧煤。
火力发电厂由三大主要设备——锅炉、汽轮机、发电机及相应辅助设备组成，它们通过管道或线路相连构成生产主系统，即燃烧系统、汽水系统和电气系统。
其生产过程简介如下。
1．燃烧系统燃烧系统如图2－l 所示，包括锅炉的燃烧部分和输煤、除灰和烟气排放系统等。
煤由皮带输送到锅炉车间的煤斗，进入磨煤机磨成煤粉，然后与经过预热器预热的空气一起喷入炉内燃烧，将煤的化学能转换成热能，烟气经除尘器清除灰分后，由引风机抽出，经高大的烟囱排入大气。
炉渣和除尘器下部的细灰由灰渣泵排至灰场。
2．汽水系统汽水系统流程如图2－2 所示，包括锅炉、汽轮机、凝汽器及给水泵等组成的汽水循环和水处理系统、冷却水系统等。
水在锅炉中加热后蒸发成蒸汽，经过热器进一步加热，成为具有规定压力和温度的过热蒸汽，然后经过管道送入汽轮机。
在汽轮机中，蒸汽不断膨胀，高速流动，冲击汽轮机的转子，以额定转速（3000r／min）旋转，将热能转换成机械能，带动与汽轮机同轴的发电机发电。
在膨胀过程中，蒸汽的压力和温度不断降低。
蒸汽做功后从汽轮机下部排出。
排出的蒸汽称为乏汽，它排入凝汽器。
在凝汽器中，汽轮机的乏汽被冷却水冷却，凝结成水。
凝汽器下部所凝结的水由凝结水泵升压后进入低压加热器和除氧器，提高水温并除去水中的氧（以防止腐蚀炉管等），再由给水泵进一步升压，然后进入高压加热器，回到锅炉，完成水—蒸汽—水的循环。
给水泵以后的凝结水称为给水。
汽水系统中的蒸汽和凝结水在循环过程中总有一些损失，因此，必须不断向给水系统补充经过化学处理的水。
补给水进入除氧器，同凝结水一块由给水泵打入锅炉。
3．电气系统电气系统包括发电机、励磁系统、厂用电系统和升压变电站等。
发电机的机端电压和电流随其容量不同而变化，其电压一般在10～20kV 之间，电流可达数千安至20kA。
火力发电厂的生产流程
火力发电厂的生产流程火力发电厂是利用化石燃料燃烧产生高温高压蒸汽驱动汽轮机发电的电力生产设施。
以下是火力发电厂的生产流程的详细步骤和流程。
1. 燃料供应和存储火力发电厂的燃料主要是煤炭、石油和天然气。
燃料供应商将燃料送至火力发电厂，并通过输送系统将燃料储存在燃料库。
2. 燃料预处理燃料预处理包括除尘、脱硫、脱氮等工艺。
燃料经过除尘设备去除颗粒物，然后经过脱硫设备去除硫化物，最后经过脱氮设备去除氮化物。
这些工艺能够减少燃料燃烧过程中产生的污染物。
3. 燃烧系统燃料经过预处理后，进入燃烧系统进行燃烧。
燃烧系统由燃烧炉、锅炉和燃烧控制系统组成。
燃烧炉是燃烧过程的核心，燃料在高温下燃烧，产生高温高压蒸汽。
4. 蒸汽发电燃烧产生的高温高压蒸汽驱动汽轮机旋转，汽轮机通过转动的轴带动发电机产生电力。
蒸汽在汽轮机中逐渐降温降压，然后进入凝汽器冷却成水。
5. 冷却系统凝汽器将蒸汽冷却成水，然后水通过泵送回锅炉重新加热成蒸汽，循环使用。
冷却系统还包括冷却塔，用于将冷却后的水进一步降温。
6. 发电系统发电系统包括发电机、变压器和输电系统。
发电机将汽轮机产生的机械能转换为电能，变压器将发电机产生的低电压电能升高为输电系统所需的高电压电能。
7. 废气处理燃烧过程中产生的废气中含有大量的污染物，需要进行处理。
废气处理系统包括烟囱、除尘器、脱硫装置和脱硝装置。
烟囱将废气排放至大气中，除尘器去除废气中的颗粒物，脱硫和脱硝装置去除废气中的硫化物和氮化物。
8. 废水处理火力发电厂产生大量的废水，包括锅炉废水、冷却水和雨水等。
废水处理系统通过沉淀、过滤、调节PH值等工艺将废水处理成达到排放标准的水质，然后排放至水体或进行再利用。
9. 噪声和振动控制火力发电厂会产生噪声和振动，需要采取措施进行控制。
控制措施包括隔声、降噪和减振等技术手段，以减少对周围环境和人群的影响。
10. 安全与环保监测火力发电厂需要进行安全与环保监测，包括燃料和废气中的污染物浓度、废水中的水质、噪声和振动水平等。
火力发电的流程
火力发电厂生产流程1、发电厂按使用能源划分有几种基本类型?答:发电厂按使用能源划分有下述基本类型:(1)、火力发电厂:火力发电是利用燃烧燃料(煤、石油及其制品、天然气等)所得到的热能发电。
火力发电的发电机组有两种主要形式:利用锅炉产生高温高压蒸汽冲动汽轮机旋转带动发电机发电,称为汽轮发电机组;燃料进入燃气轮机将热能直接转换为机械能驱动发电机发电,称为燃气轮机发电机组。
火力发电厂通常是指以汽轮发电机组为主的发电厂。
(2)、水力发电厂:水力发电是将高处的河水(或湖水、江水)通过导流引到下游形成落差推动水轮机旋转带动发电机发电。
以水轮发电机组发电的发电厂称为水力发电厂。
水力发电厂按水库调节性能又可分为:①、径流式水电厂:无水库,基本上来多少水发多少电的水电厂;②、日调节式水电厂:水库很小,水库的调节周期为一昼夜,将一昼夜天然径流通过水库调节发电的水电厂;③、年调节式水电厂:对一年内各月的天然径流进行优化分配、调节,将丰水期多余的水量存入水库,保证枯水期放水发电的水电厂;④、多年调节式水电厂:将不均匀的多年天然来水量进行优化分配、调节,多年调节的水库容量较大,将丰水年的多余水量存入水库,补充枯水年份的水量不足,以保证电厂的可调出力。
(3)、核能发电厂:核能发电是利用原子反应堆中核燃料(例如铀)慢慢裂变所放出的热能产生蒸汽(代替了火力发电厂中的锅炉)驱动汽轮机再带动发电机旋转发电。
以核能发电为主的发电厂称为核能发电厂,简称核电站。
根据核反应堆的类型,核电站可分为压水堆式、沸水堆式、气冷堆式、重水堆式、快中子增殖堆式等。
(4)、风力发电场:利用风力吹动建造在塔顶上的大型桨叶旋转带动发电机发电称为风力发电,由数座、十数座甚至数十座风力发电机组成的发电场地称为风力发电场。
(5)、其他还有地热发电厂、潮汐发电厂、太阳能发电厂等。
2、锅炉的循环方式有几种,简述其含义?答:火力发电厂中的锅炉按水循环方式可分为自然循环,强制循环,直流锅炉三种类型。
火力发电厂主要生产过程
火力发电厂主要生产过程(一)输煤系统我厂用煤是用汽车从煤矿直接运至发电厂，煤卸至煤场，然后经过各路皮带由碎煤机将煤打碎，再将煤运至锅炉的原煤仓。
(二)磨煤制粉系统原煤仓里的煤是由给煤机送至磨煤机进口，而后随着热风进入磨煤机，进行磨制和干燥。
磨制的煤粉经粗粉分离器分离，较粗的煤粉返回磨煤机重新磨制，而细煤粉进入旋风分离器作气粉分离，旋风分离器中的热风含有10%的煤粉由排粉机送入炉膛，经喷燃器喷入炉膛燃烧。
(三)风烟系统冷空气经送风机打入空气预热器加热后，一部分热风送到喷燃器(二次风，起助燃作用)喷入炉膛，另一部分送到磨煤机干燥煤粉，并经旋风分离器送入排粉机，再经喷燃器(三次风，起调温助燃作用)喷入炉膛燃烧，煤粉仓中的煤粉经叶轮给粉机送至一次风管，由一次风母管来的一次风送入炉膛，经喷燃器喷入炉膛燃烧。
在炉膛中热风与煤粉混合燃烧，其热量先后传给锅炉的水冷壁管、过热器、省煤器和空气预热器，再进入电除尘器除尘，最后烟气被引风机吸到烟囱，排入大气。
(四)汽水系统由给水泵打出的给水经高压加热器、省煤器加热后，进入汽包，再进入水冷壁吸收热量，逐渐被加热汽化，汽水混合物上升到汽包进行汽水分离，水再次循环进入水冷壁吸热，而饱和蒸汽则进入高温过热器继续吸热，变成过热蒸汽，然后经蒸汽管道送入汽轮机中，为防止汽轮机发生水冲击，使叶片损坏，所以进入汽轮机中必须是过热蒸汽。
蒸汽不断膨胀，高速流动的蒸汽冲动汽轮机转子叶片，带动发电机发电。
在汽轮机内作完一部分功的蒸汽从中段抽出，用作抽汽回热的加热汽源，加热凝结水和给水，以提高热力循环经济性，我厂可调整抽汽式机组可对外供热，提高了热效率。
热电厂的效率可达60％～70％以上，从供热和供电全局来看，可节约燃料20％～25％。
(五)电气系统发电机发出的电，除电厂自用电外，一般由主变压器升高电压后，经高压配电装置和输电线路向电网供电。
发电厂自用电部分由厂用变压器或电抗器供给厂内各种负荷的用电。

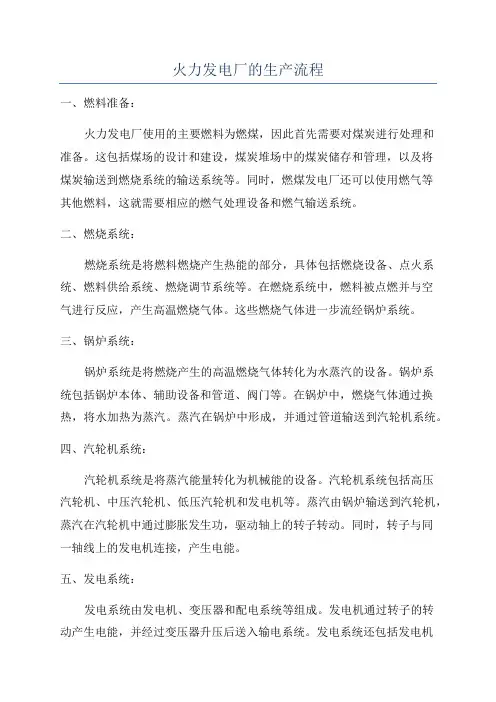

火力发电厂的生产流程
火力发电厂的生产流程一、燃料准备：火力发电厂使用的主要燃料为燃煤，因此首先需要对煤炭进行处理和准备。
这包括煤场的设计和建设，煤炭堆场中的煤炭储存和管理，以及将煤炭输送到燃烧系统的输送系统等。
同时，燃煤发电厂还可以使用燃气等其他燃料，这就需要相应的燃气处理设备和燃气输送系统。
二、燃烧系统：燃烧系统是将燃料燃烧产生热能的部分，具体包括燃烧设备、点火系统、燃料供给系统、燃烧调节系统等。
在燃烧系统中，燃料被点燃并与空气进行反应，产生高温燃烧气体。
这些燃烧气体进一步流经锅炉系统。
三、锅炉系统：锅炉系统是将燃烧产生的高温燃烧气体转化为水蒸汽的设备。
锅炉系统包括锅炉本体、辅助设备和管道、阀门等。
在锅炉中，燃烧气体通过换热，将水加热为蒸汽。
蒸汽在锅炉中形成，并通过管道输送到汽轮机系统。
四、汽轮机系统：汽轮机系统是将蒸汽能量转化为机械能的设备。
汽轮机系统包括高压汽轮机、中压汽轮机、低压汽轮机和发电机等。
蒸汽由锅炉输送到汽轮机，蒸汽在汽轮机中通过膨胀发生功，驱动轴上的转子转动。
同时，转子与同一轴线上的发电机连接，产生电能。
五、发电系统：发电系统由发电机、变压器和配电系统等组成。
发电机通过转子的转动产生电能，并经过变压器升压后送入输电系统。
发电系统还包括发电机控制和保护系统等。
这些系统能监控和控制电压、频率和电流等电力参数，确保电力的稳定供应。
六、废气处理系统：火力发电厂产生的燃烧废气中含有很多污染物，如二氧化硫、氮氧化物和颗粒物等。
为了保护环境，需要对这些废气进行处理。
废气处理系统包括脱硫、脱硝、除尘和烟囱等设备。
这些设备能够对废气进行处理，使得排放的废气达到国家和地方的环保标准。
以上就是火力发电厂的生产流程。
通过燃料准备、燃烧系统、锅炉系统、汽轮机系统、发电系统和废气处理系统等环节的协同工作，实现了燃煤等化石燃料转化为电力的过程。
火力发电厂作为一种主要的发电方式，在全球范围内发挥着重要的作用。
然而，随着环境保护意识的增强，更加清洁和可再生的能源发电方式也在逐渐取代火力发电厂。
火力发电厂生产基本过程
蒸发成蒸汽
03
蒸汽的产生：水蒸发 成蒸汽后，经过过热 器进一步加热，提高
蒸汽温度和压力
04
蒸汽的利用：将高温 高压的蒸汽输送到汽 轮机，推动汽轮机旋 汽的产生：通过燃烧燃料产 生热能，将水加热成蒸汽
生物质燃料： 火力发电厂 使用的可再 生燃料，具 有较低的热 值和较低的 成本
01
02
03
04
燃烧过程
01
燃料的输送： 将燃料从储料 仓输送到燃烧
器
02
点火：使用点 火器点燃燃料
03
燃烧：燃料与 空气混合后燃 烧，产生热量
04
热量传递：热 量通过锅炉、 汽轮机等设备
转化为电能
燃烧效率
01
燃料的燃烧效率是 火力发电厂生产过
谢谢
蒸汽的利用：蒸汽推动汽轮机 旋转，产生机械能
机械能转化为电能：汽轮机带 动发电机发电
蒸汽的回收和再利用：冷凝器 将蒸汽冷凝成水，再循环利用
蒸汽参数和品质
01 蒸汽压力：影响蒸汽的做 功能力，一般要求在12MPa之间
02 蒸汽温度：影响蒸汽的做 功能力，一般要求在 300-400℃之间
03 蒸汽品质：包括蒸汽的干 度、纯度、含盐量等，直 接影响蒸汽的利用效果
处理方法：火力发电厂通常采用脱硫、脱硝、除 尘等环保技术来减少污染物排放。
排放标准：火力发电厂需要满足国家或地方的排 放标准，确保污染物排放达标。
节能减排：火力发电厂通过优化生产工艺、提高 能源利用效率等措施，实现节能减排。
节能技术和措施
01
采用高效节能 设备，如高效 锅炉、高效汽
轮机等
02
优化生产工艺， 降低能源消耗
火力发电厂的生产过程
三、火力发电厂的生产过程火力发电厂的生产过程实质上是四个能量形态的转换过程，首先化学燃料的化学能经过燃烧转变为热能，这个过程在蒸汽锅炉或燃汽机的燃烧室内完成；再是热能转变为机械能，这个过程在蒸汽机或燃汽轮机完成；最后通过发电机将机械能转变成电能。
火力发电厂的原料就是原煤。
原煤一般用火车运送到发电厂的储煤场，再用输煤皮带输送到煤斗。
原煤从煤斗落下由给煤机送入磨煤机磨成煤粉，并同时送入热空气来干燥和输送煤粉。
形成的煤粉空气混合物经分离器分离后，合格的煤粉经过排粉机送入输粉管，通过燃烧器喷入锅炉的炉膛中燃烧。
燃料燃烧所需要的热空气由送风机送入锅炉的空气预热器中加热，预热后的热空气，经过风道一部分送入磨煤机作干燥以及送粉之外，另一部分直接引至燃烧器进入炉膛。
燃烧生成的高温烟气，在引风机的作用下先沿着锅炉的倒“U”形烟道依次流过炉膛，水冷壁管，过热器，省煤器，空气预热器，同时逐步将烟气的热能传给工质以及空气，自身变成低温烟气，经除尘器净化后的烟气由引风机抽出，经烟囱排入大气。
如电厂燃用高硫煤，则烟气经脱硫装置的净化后在排入大气。
煤燃烧后生成的灰渣，其中大的灰子会因自重从气流中分离出来，沉降到炉膛底部的冷灰斗中形成固态渣，最后由排渣装置排入灰渣沟，再由灰渣泵送到灰渣场。
大量的细小的灰粒（飞灰）则随烟气带走，经除尘器分离后也送到灰渣沟。
锅炉给水先进入省煤器预热到接近饱和温度，后经蒸发器受热面加热为饱和蒸汽，再经过热器被加热为过热蒸汽，此蒸汽又称为主蒸汽。
经过以上流程，就完了燃料的输送和燃烧、蒸汽的生成燃物（灰、渣、烟气）的处理及排出。
由锅炉过热气出来的主蒸汽经过主蒸汽管道进入汽轮机膨胀作功，冲转汽轮机，从而带动发电机发电。
从汽轮机排出的乏汽排入凝汽器，在此被凝结冷却成水，此凝结水称为主凝结水。
主凝结水通过凝结水泵送入低压加热器，有汽轮机抽出部分蒸汽后再进入除氧器，在其中通过继续加热除去溶于水中的各种气体（主要是氧气）。
火力发电厂生产过程
火力发电厂生产过程火力发电厂基本生产过程第一部分概述以煤、石油或天然气作为燃料的发电厂统称为火电厂。
山东省的电厂95%以上是火力发电厂。
1、火电厂的分类(1)按燃料分类:?燃煤发电厂，即以煤作为燃料的发电厂;邹县、石横青岛等电厂燃油发电厂，即以石油(实际是提取汽油、煤油、柴油后的渣油)为燃料的发电厂;辛电电厂燃气发电厂，即以天然气、煤气等可燃气体为燃料的发电厂;余热发电厂，即用工业企业的各种余热进行发电的发电厂。
此外还有利用垃圾及工业废料作燃料的发电厂。
(2)按原动机分类:凝汽式汽轮机发电厂、燃汽轮机发电厂、电力系统整个电能生产过程如图1与水电厂和其他类型的电厂相比，火电厂有如下特点:凝汽式火电厂生产过程示意图(1)火电厂布局灵活，装机容量的大小可按需要决定。
(2)火电厂建造工期短，一般为水电厂的一半甚至更短。
一次性建造投资少，仅为水电厂的一半左右。
(3)火电厂耗煤量大，目前发电用煤约占全国煤碳总产量的25,左右，加上运煤费用和大量用水，其生产成本比水力发电要高出3,4倍。
(4)火电厂动力设备繁多，发电机组控制操作复杂，厂用电量和运行人员都多于水电厂，运行费用高。
(5)汽轮机开、停机过程时间长，耗资大，不宜作为调峰电源用。
(6)火电厂对空气和环境的污染大。
第二部分三大系统简介一、燃烧系统燃烧系统由输煤、磨煤、燃烧、风烟、灰渣等环节组成，其流程如图2所示。
(l)运煤。
电厂的用煤量是很大的，一座装机容量4×3O万kW的现代火力发电厂，煤耗率按36Og,kw.h计，每天需用标准煤(每千克煤产生70O0卡热量)360(g)×120万(kw)×24(h)=10368t。
因为电厂燃煤多用劣质煤，且中、小汽轮发电机组的煤耗率在40O~5O0g,kw?h左右，所以用煤量会更大。
据统计，我国用于发电的煤约占总产量的1,4，主要靠铁路运输，约占铁路全部运输量的4O,。
为保证电厂安全生产，一般要求电厂贮备十天以上的用煤量。
火力发电厂生产工艺流程简要介绍
• 超临界发电厂，当蒸汽参数超过水临界状态点的参数， 统称为超临界机组。一般超临界机组的蒸汽压力为 24—26MPa，其典型参数：P=24.1MPa、 538℃/538℃;我国正在建造的600MW超临界机组的参 数为：P=25.4MPa、 538℃/566℃;或P=25.4MPa、 566℃/566℃。
交换水 中阳离 子为H+
箱 阳离
子交
除碳器
子交
换
换
除盐车间
（二）灰硫系统：排输锅炉灰渣及烟气脱硫处理。MGGH烟气
加热
静电除尘器
引风M机GGH 湿法脱硫装置
渣斗
空预器
ห้องสมุดไป่ตู้排渣机
碎渣机
渣库
灰外运 外运利用
湿式静电 除尘器
石膏外运
水力输 至处理 系统
静电除尘器
• 脱硫系统简介
• 从锅炉排出的含尘烟气经烟道进入烟气换热器，经过均流 孔板上行，与多层雾化喷淋下来的洗涤液进行充分混合， 传质换热，烟气降温的同时，二氧化硫被吸收液洗涤吸收。 含有细液滴水气的烟气经过水幕式喷淋洗涤液时，烟气中 的细小液滴被较大液滴吸收分离，再经过上部多层脱水除 雾装置进一步除雾后经管道排出吸收塔外，进入烟气换热 器（MGGH），换热升温后进入烟囱排放。
火电厂工艺流程示意图
五、火力发电厂三大系统 1. 燃烧系统。包括输煤、制粉、锅炉与燃烧、风烟系统、
灰渣系统等环节。 2. 汽水系统。主要包括: 给水系统，冷却水系统，补水系
统，疏水系统等 。 3. 电气系统。包括：汽轮发电机控制系统、厂用电控制
系统、直接送出线路或升压变电站控制系统。
（一）燃烧系统流程
火力发电厂基本流程
火力发电一般是指利用石油、煤炭和天然气等燃料燃烧时产生的热能来加热水，使水变成高温、高压水蒸气，然后再由水蒸气推动发电机来发电的方式的总称。
以煤、石油或天然气作为燃料的发电厂统称为火电厂。
火力发电站的主要设备系统包括：燃料供给系统、给水系统、蒸汽系统、冷却系统、电气系统及其他一些辅助处理设备。
火力发电系统主要由燃烧系统（以锅炉为核心）、汽水系统（主要由各类泵、给水加热器、凝汽器、管道、水冷壁等组成）、电气系统（以汽轮发电机、主变压器等为主）、控制系统等组成。
前二者产生高温高压蒸汽；电气系统实现由热能、机械能到电能的转变；控制系统保证各系统安全、合理、经济运行。
火力发电的重要问题是提高热效率，办法是提高锅炉的参数（蒸汽的压强和温度）。
90年代，世界最好的火电厂能把40％左右的热能转换为电能；大型供热电厂的热能利用率也只能达到60％～70％。
此外，火力发电大量燃煤、燃油，造成环境污染，也成为日益引人关注的问题。
热电厂为火力发电厂，采用煤炭作为一次能源，利用皮带传送技术，向锅炉输送经处理过的煤粉，煤粉燃烧加热锅炉使锅炉中的水变为水蒸汽，经一次加热之后，水蒸汽进入高压缸。
为了提高热效率，应对水蒸汽进行二次加热，水蒸汽进入中压缸。
通过利用中压缸的蒸汽去推动汽轮发电机发电。
从中压缸引出进入对称的低压缸。
已经作过功的蒸汽一部分从中间段抽出供给炼油、化肥等兄弟企业，其余部分流经凝汽器水冷，成为40度左右的饱和水作为再利用水。
40度左右的饱和水经过凝结水泵，经过低压加热器到除氧器中，此时为160度左右的饱和水，经过除氧器除氧，利用给水泵送入高压加热器中，其中高压加热器利用再加热蒸汽作为加热燃料，最后流入锅炉进行再次利用。
以上就是一次生产流程。
火力发电厂的基本生产过程火力发电厂的主要生产系统包括汽水系统、燃烧系统和电气系统，现分述如下：（一）汽水系统：火力发电厂的汽水系统是由锅炉、汽轮机、凝汽器、高低压加热器、凝结水泵和给水泵等组成，他包括汽水循环、化学水处理和冷却系统等。
火力发电厂生产流程
火力发电厂生产流程
火力发电厂是利用燃煤、燃气、燃油等能源进行燃烧，通过发
电机转换成电能的设施。
火力发电厂生产流程包括燃料供给、燃烧
发电、蒸汽发电和废气处理等环节。
首先，燃料供给是火力发电厂生产流程的第一步。
燃料可以是煤、天然气、燃油等，这些燃料通过输送带、管道或者铁路运输到
火力发电厂。
在火力发电厂内，燃料经过一系列的处理和准备，包
括破碎、筛分、干燥等工序，以便于燃烧发电使用。
其次，燃料燃烧发电是火力发电厂生产流程的核心环节。
燃料
在锅炉内燃烧，产生高温高压的燃烧气体，然后这些燃烧气体通过
热交换器加热水，使水转化为蒸汽。
蒸汽的产生驱动汽轮机转动，
汽轮机连接发电机，最终产生电能。
接下来，蒸汽发电是火力发电厂生产流程的第三步。
蒸汽在汽
轮机中释放能量，推动汽轮机旋转，汽轮机的转动带动发电机发电。
发电机将机械能转化为电能，通过变压器升压后送入电网供电使用。
最后，废气处理是火力发电厂生产流程的尾声环节。
在燃料燃
烧发电的过程中，会产生大量的废气，包括二氧化硫、氮氧化物等。
为了保护环境和人体健康，火力发电厂需要对废气进行处理，通常
采用脱硫、脱硝、除尘等技术，将废气中的有害物质净化处理后排放。
总的来说，火力发电厂的生产流程是一个高效、连贯的系统工程。
燃料供给、燃烧发电、蒸汽发电和废气处理是火力发电厂生产
流程中不可或缺的环节，各个环节相互配合，共同完成电能的生产
和排放废气的处理，为社会提供清洁、稳定的电力能源。
火力发电厂生产过程
（4）风烟系统。送风机将冷风送到空气预热器加热， 加热后的气体一部分经磨煤机、排粉风机进人炉 膛，另一部分经喷燃器外侧套筒直接进入炉膛。 炉膛内燃烧形成的高温烟气，沿烟道经过热器、 省煤器、空气预热器逐渐降温，再经除尘器除去 90％～99％（电除尘器可除去99％）的灰尘，经 引风机送入烟囱，排向天空。 （5）灰渣系统。炉膛内煤粉燃烧后生成的小灰粒， 被除尘器收集成细灰排入冲灰沟，燃烧中因结焦 形成的大块炉渣，下落到锅炉底部的渣斗内，经 过碎渣机破碎后也排入冲灰沟，再经灰渣水泵将 细灰和碎炉渣经冲灰管道排往灰场（或用汽车将 炉渣运走）。
39
2、按容量分类 小型锅炉蒸发量小于220t／h。 中型锅炉蒸发量为 22O～410t／h。 大型锅炉蒸发量不小于670t／h。 3．按燃烧方式分类 （l）悬浮燃烧锅炉。燃料在炉膛空间悬浮燃烧，燃烧可为煤 粉、油或气体燃料。 （2）沸腾燃烧锅炉。固体燃料颗粒在炉排上呈沸腾状态进 行燃烧，又称流化床锅炉。 4按排渣方式分类 固态排渣锅炉。燃料燃烧生成的灰渣呈固态排出。 液态排渣锅炉。燃料燃烧生成的灰渣呈液态排出。
7
（5）按蒸汽压力和温度分类： ①中低压发电厂，其蒸汽压力在3.92MPa、温度为450℃的 发电厂，单机功率小于25MW；地方热电厂。 ②高压发电厂，其蒸汽压力一般为9.9MPa、温度为540℃的 发电厂，单机功率小于100MW； ③超高压发电厂，其蒸汽压力一般为13.83MPa、温度为540 ／540℃的发电厂，单机功率小于200MW； ④亚临界压力发电厂，其蒸汽压力一般为16.77MPa、温度 为540／540℃的发电厂，单机功率为30OMW直至 1O00MW不等； ⑤超临界压力发电厂，其蒸汽压力大于22.llMPa、温度为 550／550℃的发电厂，机组功率为600MW及以上。 ⑥超超临界电厂： 28MPa以上 我国现正研制1000MW级的超临界机组 8
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热力发电厂以煤为燃料火力发电厂生产流程
煤在锅炉内燃烧，将锅炉里的水加热生成蒸汽，然后将来自锅炉的具有一定温度、压力的蒸汽经主汽阀和调节汽阀进入汽轮机内，依次流过一系列环形安装的喷嘴栅和动叶栅而膨胀做功，将其热能转换成推动汽轮机转子旋转的机械能，通过联轴器驱动发电机发电。
膨胀做功后的蒸汽由汽轮机排汽部分排出，排汽至凝汽器凝结成水，再送至加热器、经给水送往锅炉加热成蒸汽，如此循环。
也就是蒸汽的热能在喷嘴栅中首先转变为动能，然后在动叶栅中再使这部分动能转变为机械能。
工作原理就是一个能量转换过程，即热能--动
能--机械能--电能。
最终将电发送出去。
煤炭的热能通过锅炉转化为高温高压的水蒸气，高温高压的水蒸气通过汽轮机转化为转子的旋转机械能，机械能再通过发电机转化为电能
火力发电厂的生产过程在现代火电厂中，燃料的化学能转变为电能是在复杂热力循环的基础上完成的，这种循环使发电厂的热经济性得到了很大的提高。
通常将燃料运至电厂，经输送加工后，送入锅炉进行燃烧，使燃料中的化学能转变为热能并传递给锅炉中的水，使水变成高温高压的蒸汽，通过管道将压力和温度都较高的过热蒸汽送人汽轮机，推动汽轮机旋转作功，蒸汽参数则迅速降低，最后排入凝汽器。
在这一过程中，蒸汽的热能转变为汽轮机转子旋转的机械能。
发电机与汽轮机是用联轴器相连一同旋转的，汽轮机转子的机械能，通过发电机转变成电能。
发电机产生的电能，经升压变压器后送人输电线路提供给用户。
火力发电厂的主要系统燃料与燃烧系统：用煤将炉水烧成蒸汽（化学能转化为热能）（1）燃煤制备流程：煤从储煤场经输煤皮带送到锅炉房的煤斗中，再进入磨煤机制成煤粉。
煤粉与来自空气预热器的热风混合后喷入锅炉炉膛燃烧。
（2）烟气流程：煤在炉内燃烧后产生的热烟气经过锅炉的各部受热面传递热量后，流进除尘器及烟囱排入大气。
（3）通风流程：用送风机供给煤粉燃烧时所需要的空气，用吸粉机吸出煤粉燃烧后的烟气并排入大气。
（4）排灰流程：炉底排出的灰渣以及除尘器下部排出的细灰用机械或水利派往储灰
场。
汽水系统:蒸汽推动汽轮机做功（热能转化为机械能）
（1）汽水流程：水在锅炉内变成过热蒸汽，过热蒸汽在汽轮机中不断膨胀、高速流
公，推动汽轮机高速旋转，最后排入凝汽器中冷凝成水，再经升压、除氧、加热后送回锅炉，形成闭合的汽水循环。
（2）补给水流程：汽水循环中水有损失，必须经常补充，补给水要经过化学处理，水质合格后送入汽水系统。
（3）冷却水流程：在汽轮机排气的凝结过程中，放出的大量的潜热需有冷却水带走。
冷却水的吸取，冷却即其设施构成冷却水流程。
电气系统：汽轮机带动发电机发电（机械能转化为电能），并通过输配电装置将电能送往用户。
（1）向外供电流程：发电机发出的电能由变压器升压后，经高压配电装置和输电线路送往用户。
（2）厂用电流程：发电厂内的自用电由厂用变压器降压后，经厂用配电装置相场内各种附机及照明等供电。
控制系统：操作机械化、自动化。
（1）燃料的装卸、入仓、制粉、输送机械化、自动化。
（2）锅炉给水、气温和燃料的自动调节，炉膛灭火安全保护系统
（3）汽轮机自动控制系统包括调节、自启停、监视与保护和主蒸汽旁路控制等。
（4）发电机控制系统包括参数显示、励磁调节、运行操作和安全保护等
（5）厂用电控制系统包括厂用电备用电源自动切换、直流系统监视和和交流不停电电源系统等。
