雷氏夹测定仪
雷氏夹测定仪检定规程
雷氏夹测定仪检定规程雷氏夹测定仪，这可是个在建筑材料检测领域里相当重要的小玩意儿呢。
咱今天就唠唠它的检定规程。
你想啊，这雷氏夹测定仪要是不准，那在检测水泥安定性的时候可就得出大乱子了。
水泥安定性要是测错了，那用到建筑里，就可能让建筑有安全隐患，这可不是闹着玩的。
那检定这雷氏夹测定仪的时候啊，咱得先看看它的外观。
就像挑苹果似的，先看外表有没有破损，有没有划痕啥的。
各个部件都得完整，螺丝啊，夹子啊，都得好好的在自己的位置上。
要是有哪个部件缺了或者坏了，那这测定仪肯定就不合格了。
再说说这个仪器的尺寸。
每个部分的大小那都是有规定的。
就好比人的身高体重得在一定范围内才健康一样。
雷氏夹的环模尺寸、指针的长度、直径这些，都得符合标准。
要是尺寸不对，那测量出来的数据肯定就有偏差。
比如说，环模要是大了或者小了一点，那雷氏夹膨胀或者收缩的时候，测量出来的数值就不能准确反映水泥的真实情况了。
还有啊，这个仪器的弹性也很重要。
雷氏夹测定仪的夹子得有合适的弹性。
你可以想象一下，这夹子就像一个小弹簧，它得能在一定的力的作用下正常地开合。
如果弹性太大，那测量的时候就可能过度膨胀或者收缩，要是弹性太小呢，又不能很好地适应水泥的变化。
这就需要我们用专业的方法去测试它的弹性，确保它在合理的范围内。
在检定的时候，测量工具也得精准。
你不能拿个不准的尺子去量雷氏夹测定仪的尺寸吧。
就像你做菜的时候，调料的分量得用准的秤去称一样。
所以啊，用来检定的量具也得定期校准，这样才能保证检定结果的准确性。
咱检定雷氏夹测定仪，可不是走个过场。
这关系到建筑的质量，关系到大家住的房子、工作的大楼是不是安全可靠。
每一个小细节都得严格把关，就像妈妈照顾孩子一样细心。
这仪器虽然小，但是它在整个建筑工程的质量把控体系里可是个关键的小角色呢。
咱们可不能因为它小就不重视，一定要按照规程好好检定，这样才能让它在检测水泥安定性的时候发挥出应有的作用，给建筑工程把好质量关。
雷氏夹及雷氏夹膨胀测定仪检定规程__概述说明
雷氏夹及雷氏夹膨胀测定仪检定规程概述说明1. 引言概述：雷氏夹是一种常用的测量工具，用于测量物体在受热或受压时的膨胀变化，并可通过膨胀数据进行相关分析。
雷氏夹膨胀测定仪则是一种用于检定和校准雷氏夹的专用设备。
本文将详细介绍雷氏夹及雷氏夹膨胀测定仪的概述、应用范围、重要性，并提供相关的检定规程和管理建议。
文章结构：本文共分为五个主要部分。
首先，在引言部分，将对本文的整体内容进行概述说明，包括引入雷氏夹和雷氏夹膨胀测定仪的概念和目的，以及介绍文章结构。
接下来，第二部分将详细介绍雷氏夹及其在工业领域中的应用范围和重要性；第三部分将深入解释雷氏夹膨胀测定仪的检定规程，包括检定前准备工作、检定过程步骤及操作注意事项以及检定结果和数据记录要求；第四部分将提供管理和维护雷氏夹膨胀测定仪的建议，包括定期保养与维修注意事项、储存与运输要求以及合适的人员配备和培训计划；最后，第五部分将总结雷氏夹及雷氏夹膨胀测定仪检定规程，并探讨未来的研究方向和发展趋势。
目的：本文的目的在于全面介绍雷氏夹及其膨胀测定仪，在工业领域中应用广泛。
通过详细阐述检定规程和管理建议，旨在提高读者对该领域相关设备的了解，并为实际操作和维护提供指导。
此外，本文也希望为今后进一步研究该领域提供参考，推动雷氏夹技术的发展。
以上为文章“1. 引言”部分内容，请仔细查看并核对。
2. 雷氏夹及雷氏夹膨胀测定仪概述2.1 雷氏夹的定义和应用范围雷氏夹，也称为雷氏机构，是一种常见的力学装置，通常由两个可相对运动的杠杆和一个滑块构成。
它可以将作用在一个杠杆上的力转换为另一个杠杆上的力或位移。
雷氏夹广泛应用于机械工程、自动化控制和工业生产中。
它被用于承载、平衡和传递力量，在各种设备和机械系统中起到重要作用。
2.2 雷氏夹膨胀测定仪的原理和结构雷氏夹膨胀测定仪是一种用于测量物体膨胀性能的仪器。
其主要原理是利用雷氏夹在受力时会发生形变的特性来测量物体的膨胀程度。
该测定仪通常由一个可调节的尺寸固定部分和一个移动部分组成。
雷氏夹自校规程
雷氏夹自校规程
【编号：YXWS-QSM-ZY-37：2015(S)】
本规程适用于新购的、使用中的的雷氏夹的自校。
1、总则
雷氏夹是按GB/T1436-2001用来检验水泥安定性膨胀值的专用设备，校验周期为一年。
2、技术要求
2.1、仪器由金属环模和金属试针组成，外表平整光洁，无锈蚀；
2.2、环模几何尺寸：
内径30±0.42mm，外径31±0.26mm，
高度30±0.20mm；
试针几何尺寸：长度150mm，直径2mm;
3、校验用的标准器具
3.1、雷氏夹测定仪：量程±25mm，分度值1mm；
3.2、砝码：量程10~1000g,分度值10g；
4、校验方法
4.1、在雷氏夹测定仪上测出雷氏夹在自由状态下两试针针尖距离A；
4.2、同样测出在雷氏夹一根试针针尖挂300g砝码时试针针尖距离C；
4.3、去掉砝码后再测两试针针尖的距离B；
5、校验结果评定
5.1、当（C-A）≤17.5±2.5mm且A=B时，合格；
5.2、当雷氏夹膨胀值超过5mm时，再次使用应重新校验；
6、自校记录表。
雷氏夹膨胀值测定仪
JJG（浙）117—2011
雷氏夹膨胀测定仪检定规程
1 范围 本规程适用于按 GB/T1346-2001《水泥标准稠度用水量、凝结时间、安定
性检验方法》中检验水泥安定性时所用的雷氏夹膨胀测定仪的首次检定、后续 检定和使用中检验。 2 引用文献
本规程引用下列文献： JJF1001—1998 通用计量术语及定义 JJF1002—1998 国家计量检定规程编写规则 GB/T1346—2001 水泥标准稠度用水量、凝结时间、安定性检验方法 JC/T 962—2005 雷氏夹膨胀测定仪 使用本规程时，应注意使用上述引用文献的现行有效版本。 3 概述 雷氏夹膨胀测定仪主要由测弹性和测膨胀值的两个标尺和机架组成。标尺 为不锈钢或镀铬金属薄板制成。机架为铸铁铸成。并配有一只 300g 的专用砝码。 使用弹性标尺测量雷氏夹的弹性值，使用膨胀值标尺测量雷氏夹膨胀值。结构 如下图 1 所示。
4.6 砝码：300g±0.1g。
5 通用技术要求
雷氏夹膨胀测定仪机架表面镀层平整、光亮、无剥落。标尺平整、刻线清
晰、均匀，有效尺寸范围不小于 50mm，最小刻度为 0.5 mm。
6 计量器具控制
计量器具控制包括：首次检定、后续检定和使用中检验。
6.1 检定条件
6.1.1 环境条件：常温无腐蚀气体的室内，保证光线充足。
6.4.2 膨胀值标尺基线至模座圆弧最低点距离
用钢直尺测量模座圆弧最低端到标尺基线的两端、中间共三点的基线圆弧
半径，求其平均值，其结果应符合本规程 4.2 条的要求。
6.4.3 悬孔中心到弹性值测量标尺零刻度基线的垂线距离
用刀口型直角尺和钢直尺测量。使直角尺长边垂直于底座和悬臂，并与悬
臂悬丝孔中心重合，然后用钢直尺测出直角尺长边到弹性标尺零刻度位置的距
水泥厂雷氏夹校验方法
水泥厂雷氏夹校验方法1技术要求1.1雷氏夹应由铜质材料制成，外表光滑，无变形。
1.2环模内径（30±1）mm,高（30±1）mm,壁厚（0.5±0.05）mm, 开口缝宽≯1.0mm。
1.3指针长（150±1）mm，间距（10±1）mm，针直径（2.0±0.2）mm。
1.4校验时两指针针尖距离增加范围为（17.5±2.5）mm。
且能恢复至原来状态。
2校验项目及条件2.1校验项目2.1.1外观2.1.2雷氏夹尺寸2.1.3针距及状态2.2校验用器具2.2.1游标卡尺2.2.2钢直尺2.2.3塞尺2.2.4雷氏膨胀测定仪2.2.5砝码：310g3校验方法3.1外观检查：雷氏夹应由铜制材料制成，外表光滑，无变形。
3.2用游标卡尺测量环模尺寸及指针的直径。
3.3用塞尺测量开口缝宽。
3.4用钢直尺测量指针长度。
用雷氏膨胀测定仪进行校验。
将雷氏夹竖直放在测定仪的模座上，从膨胀值标尺上读出两根指针针尖的距离（d1）。
再将雷氏夹一根指针的根部悬挂在测定仪的悬丝上，在另一根针尖根部挂上310g质量的砝码，测量两根指针针尖的距离（d2）。
去掉砝码再测量两指针针尖的距离（d3）。
测试两次，取平均值。
若Cd2－d1在（17.5±2.5) mm范围内，且d3＝d1为合格，否则为不合格。
4校验结果处理全部校验项目均符合技术要求为合格。
5校验周期校验周期为一年。
6校验记录。

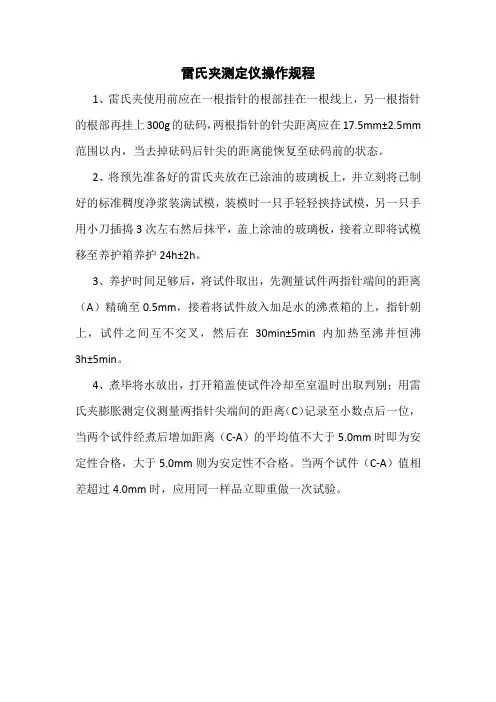

雷氏夹测定仪操作规程
雷氏夹测定仪操作规程
1、雷氏夹使用前应在一根指针的根部挂在一根线上，另一根指针的根部再挂上300g的砝码，两根指针的针尖距离应在17.5mm±2.5mm 范围以内，当去掉砝码后针尖的距离能恢复至砝码前的状态。
2、将预先准备好的雷氏夹放在已涂油的玻璃板上，并立刻将已制好的标准稠度净浆装满试模，装模时一只手轻轻挟持试模，另一只手用小刀插捣3次左右然后抹平，盖上涂油的玻璃板，接着立即将试模移至养护箱养护24h±2h。
3、养护时间足够后，将试件取出，先测量试件两指针端间的距离（A）精确至0.5mm，接着将试件放入加足水的沸煮箱的上，指针朝上，试件之间互不交叉，然后在30min±5min内加热至沸并恒沸3h±5min。
4、煮毕将水放出，打开箱盖使试件冷却至室温时出取判别；用雷氏夹膨胀测定仪测量两指针尖端间的距离（C）记录至小数点后一位，当两个试件经煮后增加距离（C-A）的平均值不大于5.0mm时即为安定性合格，大于5.0mm则为安定性不合格。
当两个试件（C-A）值相差超过4.0mm时，应用同一样品立即重做一次试验。
水泥雷氏夹校验规程
水泥雷氏夹校验规程
1 适用范围
1.1 本方法适用于新购置和使用中的雷氏夹的校验。
1.2 雷氏夹系用于按《水泥标准稠度用水量、凝结时间、安定性检验方法》GB 1346-2001 检验水泥安定性测试膨胀值的专用仪器。
2 技术要求
本仪器由铜质材料制成，其技术要求应符合下列规定。
2.1 环模几何尺寸
内径：Φ30±0.42mm
外径：Φ31±0.26mm
高度：30±0.5mm
2.2 指针：长度：150mm
直径：Φ2mm
2.3 弹性限变
C-A=17.5±2.5mm，且A=B。
3 校验用标准器具
3.1 雷氏夹测定仪:量程50mm，分度值0.5mm。
3.2 砝码：300g。
4 校验方法
4.1 在雷氏夹测定上测出雷氏夹自由状态下两试针尖的距离A。
然后将雷氏夹一根指针的根部用金属丝（或弦线）悬挂在雷氏夹膨胀测定仪上，在另一根指针的根部挂上300g质量的砝码，在左侧标尺上读书C，去掉砝码后，再测一次两指针的针尖距离B。
4.2 当雷氏夹使用过程中膨胀值超过5mm时，再次使用应重新校验。
并做好记录，或更换新的。
5 校验结果评定
5.1 若C-A在17.5±2.5mm范围内，且去掉砝码后A=B为合格，否则为不合格。
5.2 校验周期为三个月。
6 附录
6.1 校验记录见后附录表。
雷氏夹校验方法
雷氏夹校验方法1技术要求1.1雷氏夹应由铜质材料制成，外表光滑，无变形。
1.2环模内径（30±1）mm,高（30±1）mm,壁厚（0.5±0.05）mm, 开口缝宽≯1.0mm。
1.3指针长（150±1）mm，间距（10±1）mm，针直径（2.0±0.2）mm。
1.4校验时两指针针尖距离增加范围为（17.5±2.5）mm。
且能恢复至原来状态。
2校验项目及条件2.1校验项目2.1.1外观2.1.2雷氏夹尺寸2.1.3针距及状态2.2校验用器具2.2.1游标卡尺2.2.2钢直尺2.2.3塞尺2.2.4雷氏膨胀测定仪2.2.5砝码：310g3校验方法3.1外观检查：雷氏夹应由铜制材料制成，外表光滑，无变形。
3.2用游标卡尺测量环模尺寸及指针的直径。
3.3用塞尺测量开口缝宽。
3.4用钢直尺测量指针长度。
用雷氏膨胀测定仪进行校验。
将雷氏夹竖直放在测定仪的模座上，从膨胀值标尺上读出两根指针针尖的距离（d1）。
再将雷氏夹一根指针的根部悬挂在测定仪的悬丝上，在另一根针尖根部挂上310g 质量的砝码，测量两根指针针尖的距离（d2）。
去掉砝码再测量两指针针尖的距离（d3）。
测试两次，取平均值。
若Cd2－d1在（17.5±2.5) mm范围内，且d3＝d1为合格，否则为不合格。
4校验结果处理全部校验项目均符合技术要求为合格。
5校验周期校验周期为一年。
6校验记录雷氏夹校验记录表仪器编号：校验编号：核验：校验：校验日期：年月日。
3雷氏夹校验方法
中铁九局集团工程检测试验有限公司JJJC/ZY/ZJ-3-2012（1/0）雷氏夹膨胀值测量仪校验方法（第1版第0次修订）受控状态：受控受控编号：编制：基础建材室审核：梁迪批准：王军2012年11月25日发布2012年11月30日实施修订页编制说明为完善公司监视和测量设备管理，保证试验检测结果溯源到国家基准。
针对工程试验仪器使用特点，对于精度要求一般的、不在国家依法管理的强制检定计量器具目录内的监视和测量设备，我公司依据现行《中华人民共和国计量法》及《计量法实施细则》和相关法律法规的规定，参照中铁工程试验检测协会编制的《工程试验仪器设备校验方法编制本自校方法》和山西省交通基本建设工程质量监督站编制的《公路工程试验检测仪器设备校准指南》编制此自校方法，作为公司监视和测量设备量值溯源管理自校准的依据。
本自校方法自发布之日起开始实施。
雷氏夹膨胀值测量仪校验方法1适用范围1.1本方法适用于新购置和使用中的雷氏夹膨胀值测量仪的校验1-底座；2-模子座；3-测弹性标尺；4-立柱；5-测膨胀值标尺；6-悬臂；7-悬丝图1 雷氏夹膨胀测定仪2技术要求2.1外观机架表面镀锌层平整、光亮、无剥落、无锈蚀，立柱与底座垂直，悬臂与立柱垂直。
刻度线清晰，无变形（图1）。
2.2模座圆弧半径模座圆弧半径。
2.3标尺2.3.1膨胀值基线圆弧半径。
2.3.2弹性标尺基线圆弧半径。
2.3.3弹性标尺和膨胀值标尺有效尺寸不小于50mm，标尺最小刻度0.5mm±0.01mm。
2.4标准砝码标准砝码质量300g±0.01g。
3校验项目3.1外观。
3.2模座圆弧半径。
33标尺。
3.4标准砝码。
4环境条件和校验用标准器具4.1环境条件温度20℃±10℃，环境相对湿度不大于85%，校验现场周围应清洁，无影响工作的振动和腐蚀气体存在。
4.2校验用标准器具4.2.1游标卡尺：量程300mm，分度值0.02mm。
4.2.2刀口直角尺。
雷氏夹自校规程
雷氏夹自校规程
【编号：YXWS-QSM-ZY-37 : 2015(S)】
本规程适用于新购的、使用中的的雷氏夹的自校。
1、总则
雷氏夹是按GB/T1436-2001用来检验水泥安定性膨胀值的专用设备，校验周期为一年。
2、技术要求
2.1、仪器由金属环模和金属试针组成，外表平整光洁，无锈蚀；
2.2、环模几何尺寸：
内径30 ± 0.42mm，外径31 ± 0.26mm，
高度30 ± 0.20mm ；
试针几何尺寸：长度150mm，直径2mm;
3、校验用的标准器具
3.1、雷氏夹测定仪：量程土25m m，分度值1mm ；
3.2、砝码：量程10〜1000g,分度值10g;
4、校验方法
4.1、在雷氏夹测定仪上测出雷氏夹在自由状态下两试针针尖距离A ；
4.2、同样测出在雷氏夹一根试针针尖挂300g砝码时试针针尖距离C ；
4.3、去掉砝码后再测两试针针尖的距离 B ;
5、校验结果评定
5.1、当（C-A ） < 17.5土2.5mm 且A=B 时，合格；
5.2、当雷氏夹膨胀值超过5mm时，再次使用应重新校验;
6、自校记录表。
水泥雷氏夹膨胀测定仪
水泥雷氏夹膨胀测定仪校准规范1范围本规范适用于水泥安定性试验用雷氏夹膨胀测定仪（以下简称雷氏夹测定仪）的校准。
2引用文献JC/T962-2005雷氏夹膨胀测定仪GB/T1346-2011水泥标准稠度用水量、凝结时间、安定性检验方法使用本规范时，应注意使用上述引用文献的现行有效版本。
3概述雷氏夹测定仪是对水泥安定性试验用雷氏夹进行校准的专用仪器,通过雷氏夹测定仪测量雷氏夹指针膨胀值，正确反映水泥、混凝土等材料的物理性能。
雷氏夹测定仪主要有测弹性和测膨胀值的两个标尺和机架组成，配有一个300g的专用祛码，结构见图1。
1—底座；2一模座；3—弹性标尺；4一立柱；5一膨胀值标尺；6—悬臂;7—悬丝；8—祛码。
图1雷氏夹测定仪结构示意图4计量特性4.1标尺测量范围和分度值弹性标尺和膨胀值标尺的测量范围不小于±25ι三ι,分度值为0.5πun,标尺刻度相对误差不超过±2机4.2祛码质量祛码质量(300±0.1)g雷氏夹测定仪各项计量特性指标不适用于合格性判定，仅供参考。
5校准条件5.1环境条件常温无腐蚀气体的室内，保证室内光线充足，雷氏夹测定仪保持清洁。
5.2校准用标准器校准所用标准器应经过计量技术机构检定或者校准，且在有效期内。
校准用标准器见表1。
注：允许使用相同或者更优计量性能的标准器替代。
6校准项目和校准方法校准前首先检查外观和各部分相互作用。
确定没有影响计量特性因素后再进行校准。
6.1校准项目校准项目见表1。
6.2标尺刻度相对误差6.2.1膨胀值标尺的标尺刻度相对误差用读数显微镜测量,将雷氏夹测定仪平放在桌面或平台上,在标尺上选取左、中、右三个读数范围不小于5mm的区域，首先将读数显微镜放置在膨胀值标尺上，沿标尺内缘选定一个读数范围（〃），再读出该数值范围在读数显微镜上的读数（L）,然后根据公式（1）计算出该位置的标尺刻度相对误差：r=⅛A×ioo%（1）1.式中：Bi—读数范围的刻度相对误差，%；1.i—雷氏夹测定仪标尺读数绝对值，mm；1.i―读数显微镜的读数，mm。
雷氏夹测定仪的使用介绍 雷氏夹测定仪如何操作
雷氏夹测定仪的使用介绍雷氏夹测定仪如何操作雷氏夹测定仪用于检验雷氏夹弹性要求，测定将标准稠度的水泥净浆填满雷氏夹环模中经养护及沸煮确定时间后的膨胀值。
使用与维护 1、雷氏夹每次使用前对雷氏夹雷氏夹测定仪用于检验雷氏夹弹性要求，测定将标准稠度的水泥净浆填满雷氏夹环模中经养护及沸煮确定时间后的膨胀值。
使用与维护1、雷氏夹每次使用前对雷氏夹进行弹性要去检验，实在做法如下:将雷氏夹一指针根部挂在测定仪昡线上，另一指针根部挂300g 砝码，两指针间距离加2X=17.5±2.5mm,去掉砝码后指针恢复原尺寸。
检验合格后方可使用。
2、雷氏夹试件的制备方法:将预先准备好的雷氏夹放在已稍擦油的玻璃板上，并一只手用宽10mm小刀插到15次左右然后抹平；盖上稍涂油的玻璃板，压上配重块，立刻将雷氏夹连同试件和玻璃板移至湿气养护箱（掌控温度20±1度湿度大于90%）内养护24±2h。
3、雷氏夹试件的沸煮先测量带有试件并经养护的雷氏夹两指针尖端的间距精准明确到0.5mm，并用编号做记录，按着将雷氏夹连同试件放入沸煮箱重蓖板上；指针朝上试件之间互补交叉，然后在30±5min内加热至沸腾，并恒温3h±5min。
按测得沸煮后两指针尖端间距与沸煮前的差值多少来判定试件的合格与否。
4、雷氏夹用后去掉式样及污物后放妥，严禁堆放或其它物体相互挤压。
适用范围适用于硅酸盐水泥、一般硅酸盐水泥、矿渣硅酸盐水泥、火山灰硅酸盐水泥、粉煤灰硅酸盐水泥以及指定接受GB1346—89雷氏夹测定仪操作流程雷氏夹测定仪也用于测量沸煮前后水泥试件在雷氏夹两指针间距离的增值来判定水泥的安靖性。
雷氏夹测定仪操作流程：1、将雷氏夹置于水平的工作台面上，检查左臂架与支架杆的垂直度和各紧固件是否松动；2.雷氏夹弹性要求检验：将测定仪上的弦线固定于雷氏夹一指针根部，另一指针根部挂上300克砝码，在左侧标尺上读数；3、将雷氏夹放在已稍擦油的玻璃板上，并立刻将已制好的标准稠度净浆装满雷氏夹。
LD-50型雷氏夹测定仪操作规程
LD-50 型雷氏夹测定仪操作规程
1. 本仪器用于雷氏法测量水泥安定性，测量雷氏夹自身弹性和水泥净浆在雷氏夹中沸煮膨胀值的专用仪器。
2. 使用前应检查仪器各零部件是否齐全，如有松动应拧紧再擦净灰尘。
3. 将雷氏夹放在稍涂油的玻璃板上，并立刻将已制好的标准稠度净浆装满
试模，装浆时一只手轻轻扶持雷氏夹，另一只手用宽约10mmd、刀插捣模内净浆数次以密实抹平，盖上稍涂油75-85g 的玻璃板，接着立刻将试模移至湿气养护箱内养护24±2h。
4. 脱去玻璃板，先测量并记录试件指针端间的距离，精确到0.5mm，接着将试件放入水中蓖板上，指针朝上，试件之间不交叉，然后在30±5min 内加热到沸并恒沸3h± 5 min。
5. 沸煮后，放掉箱内热水打开箱盖，待箱体冷却到室温，取出试件，将雷氏夹放在测量仪的模座上，使两指针尖靠在测量仪上端测膨胀值的标尺上，读出两指针间的示值即可。
6. 用毕将雷氏夹中水泥清除，擦净测量仪。
雷氏夹校验方法
雷氏夹校验方法TGX 007-2001本方法适用于新购和和使用中以及检修后的雷氏夹的校验。
一、技术要求1.1 雷氏夹应由铜质材料制成，外表光滑，无变形。
1.2 环模直径30mm，高30mm，模厚0.5mm，切口1.0mm。
1.3 指针长150mm，间距10mm，针直径2.0mm。
1.4 检验时两指针针尖距离增加范围为17.5mm±2.5mm。
且能恢复至原来状态。
二、校验项目及条件2.1 校验项目2.1.1外观2.1.2 雷氏夹尺寸2.1.3 针距及状态2.2 校验用器具2.2.1游标卡尺，量程300mm，分度值0.02mm2.2.2 钢直尺：量程500mm，分度值1mm。
2.2.3 砝码：300g。
三、校验方法3.1 外观检查：雷氏夹应由铜制材料制成，外表光滑，无变形。
3.2 用游标卡尺测量环模尺寸及指针的直径。
3.3 用钢直尺测量指针长度和环模的高度。
3.4将雷氏夹一根指针的根部悬挂在一根金属丝或尼龙绳上，另一根指针的根部挂上300g质量的砝码，测量两根指针针尖的距离；去掉砝码后，针尖的距离能否恢复至挂砝码前的状态。
四、校验结果处理全部校验项目均符合技术要求为合格。
五、校验周期、记录与证书校验周期为12个月。
校验记录格式见下表，校验证书格式见附录Ⅰ。
设备自校记录SQJC01/Z J—（）水泥负压筛析仪校验方法TGX 001-2001本方法适用于新购和使用中以及检修后的水泥负压筛析仪的检验。
一、技术要求1.1 数显时间控制器误差2min±5s。
1.2 筛析仪性能，要求密封良好，负压可调范围为4000Pa～6000Pa。
1.3 水泥细度筛，筛网不得有堵塞、破洞现场，其校正系数应在0.80～1.20范围内。
二、校验项目及条件2.1 校验项目2.1.1 数显时间控制器误差。
2.1.2 筛析仪性能。
2.1.3水泥细度筛。
2.2 校验用器具2.2.1 电子记时表。
2.2.2 天平：称量100g，分度值0.05g。
雷氏夹检定
雷氏夹检定规程
1.目的
为保证水泥安定性检验的准确性,规范雷氏夹膨胀测定仪的检定操作,特制定本规程。
2.范围
适用于新制造、使用中及修理后的雷氏夹膨胀测定仪的检定。
3.引用标准
GB/T1346
4.主要内容
4.1检定条件及检定用标准器具
雷氏夹膨胀测定仪
300g标准砝码
4.2技术要求及检定方法
4.2.1雷氏夹由铜质材料制成,两根指针应平直,首次使用时应检查其铭牌,合格证;
4.2.2技术要求:
雷氏夹测定时两针尖距离加应在17.5±2.5mm范围内。
当去掉砝码后针尖的距离能恢复至挂砝码前的状态;
4.2.3在一根指尖的根部用金属丝(或尼龙丝)悬挂雷氏夹膨胀值测量仪,在另一根指尖的根部挂上300g砝码,测量两指针的针尖距离增加,上述检定过程应在雷氏夹膨胀值测量仪上进行。
4.3检定周期及结果处理
检定周期为三个月,特殊情况可提前;
检定合格的继续使用,不合格者自行剔除;
每次检定应用专门的记录本或检定记录表格进行记录,至少包括所有检测
数据、检定日期、检定结论、检定人员等内容。
检定记录应妥善保存。
5.附则
5.1 本规程由生产品质处起草并归口管理。
5.2 本规程于2009年10月首次发布并实施。
雷氏夹检定记录。
“雷氏夹及雷氏夹膨胀测定仪”地方校准规范制定过程介绍
Ｊ Ｊ Ｆ １ ０ ０ １ —２ ０ １ １《 通用计 量术语及定 义》 ；
ＧＢ ／ Ｔ １ ３ ４ ６ ＿２ ０ １ １《 水 泥标 准 稠 度 用水 量 、
经 多次 召 开 有 技 术专 家 、管 理 部 门技 术 负 责 人 、使 用单 位 代 表 等 参 加 的研 讨 会 ，广 泛 收 集 各 方意 见 建 议 ，并 经 反 复 实验 和 修 改 ，２ ０ １ ４
年 ８月 初 。形 成校 准 规 范 征 求意 见 稿 ，向包 括
凝结 时间 、安定 性检验 方法》 ； Ｊ Ｃ ／ Ｔ ９ ６ ２ －２ ０ ０ ５《 雷 氏夹膨 胀测定仪》 ；
“ 雷 氏夹挂砝 码 前后 最大恢 复 偏 离值 ”的 确定 问 题 ．通 过采 集 大 量 产 品 生产 厂 家 的使 用前 和 使
根据豫质监量发 ［ ２ ０ １ ４ ］２ １ ４号 《 河南省质
３ ４
质 量 管理 ｌ Ｑｕ ａ ｌ ｉ ｔ ｖ Ｍａ ｎ ａ ｃ ＿ ｌ ｅ ｍｅ ｎ ｔ
校 准 规 范 。以便 统 一 技 术要 求和 检 测 方法 。 以
满足地 方计 量校 准工作 的需 要
１ 任 务 来 源
手准备 并搜集资料 、调查研 究 ．分 别在 多家 雷氏 夹 和 雷 氏夹 膨 胀 测定 仪 的 单 位进 行 了实 验 室 检
测 其 中对 于 雷 氏 夹 计 量 特 性 “ 弹 性 ” 中 的
则 要保 证 雷 氏夹 和 雷 氏夹膨 胀 测 定仪 的参 数 符 合 技 术 要 求 ．所 以制 定 雷 氏 夹和 雷 氏夹膨 胀 测 定 仪 地 方计 量 校 准 规 范十 分 必 要 在 制定 时主 要 参考 了 以下 文件 ： Ｊ Ｊ Ｆ １ ０ ７ １ —２ ０ １ Ｏ《 国 家 计 量 校 准 规范 编 写 规 则》 ；
雷氏夹校准
JTJZ 03-06 雷氏夹校准方法1 适用范围本方法适用于水泥安定性试验用雷氏夹的校准，参照《水泥安定性试验用雷氏夹》（JC/T954-2005）编制。
2 技术要求2.1雷式夹应由铜质材料制成，雷氏夹电镀宜光洁、无剥落现象，边缘焊缝和针尖无毛刺，雷氏夹指针宜平直，对称，端部为扁尖状。
2.2指针直径：（2.0±0.2）mm，长度：（150±1）mm。
2.3环模：内径：（30±1）mm，高度：（30±1）mm。
壁厚：（0.50±0.05）mm，开口缝宽度不大于1mm。
2.4弹性限变：自然状态下雷氏夹两根指针间距离为（10±1）mm，加荷后，两根指针针尖的距离增加值在（17.5±2.5）mm范围内，卸荷后，两根指针针尖的距离能恢复至10m ±1mm的范围内。
3 校准项目3.1 外观检查3.2 雷氏夹尺寸3.3 弹性限变4 校准环境及校准器具4.1校准环境校准工作应在室内进行，环境温度为（20±2）℃，相对湿度大于50%，校准现场应洁净，周围无影响校准结果的振动、污染、腐蚀性气体。
4.2校准器具4.2.1标准砝码：300g。
（没有对砝码的等级提出要求。
因为GB/T1346-2001《水泥标准稠度用水量、凝结时间、安定性检验方法》、JC/T954-2005《水泥安定性试验用雷氏夹》都没有提到这一点。
）本方法也是参照《水泥安定性试验用雷氏夹》（JC/T954-2005）编制。
这一点要注意，标准砝码要检定。
4.2.2游标卡尺：量程不小于200mm，分度值0.02mm。
5 校准方法5.1 外观检查：按照本方法第2.1目测检查。
5.2雷氏夹尺寸校准：用游标卡尺测量雷氏夹两指针的长度一次，沿指针长度方向取三点分别测量两指针直径，取平均值指；环模的内径、高度、壁厚，绕周长每120°测量一次，共测量三次，取平均值；将游标卡尺固定在1mm处，（校准壁厚时注意，用游标卡尺量爪的刀口部分进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
雷氏夹测定仪使用说明书
LD-50型
1、用途
LD-50型雷氏夹测定仪（以下简称测定仪）用于检验雷氏夹弹性要求和测定将标准稠度的水泥净浆填满雷氏夹环模中经养护及沸煮一定时间后的膨胀值。
2、主要规格及技术参数
测定仪测定范围为±25mm
3、结构
测定仪由支架、标尺、底座等零件组成。
4、使用与保养
4.1、雷氏夹弹性要求检验将测定仪上的弦线固定于雷氏夹一指针根部，另一指针根部
挂上300g砝码，在左侧标尺上读数。
4.2、膨胀值测定：将沸煮箱中取出的带试件的雷氏夹放于垫块上，指针朝上，放平后
在上端标尺读数，然后根据GB-1346-89计算膨胀值。
4.3、保养
4.3.1、定期检查左臂架与支架杆的垂直度和各紧固件是否松动。
4.3.2、垫块上不得有锈斑污垢等物。
4.3.3、用完后标尺涂防锈油并妥善保管，避免生锈和碰伤。
上海康路仪器设备有限公司。
