皮带抽油机安装标准
抽油机安装

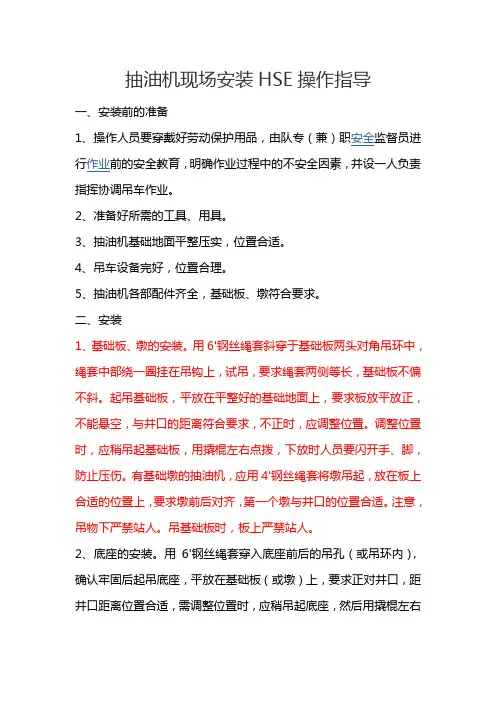

抽油机现场安装HSE操作指导一、安装前的准备1、操作人员要穿戴好劳动保护用品，由队专（兼）职安全监督员进行作业前的安全教育，明确作业过程中的不安全因素，并设一人负责指挥协调吊车作业。
2、准备好所需的工具、用具。
3、抽油机基础地面平整压实，位置合适。
4、吊车设备完好，位置合理。
5、抽油机各部配件齐全，基础板、墩符合要求。
二、安装1、基础板、墩的安装。
用6'钢丝绳套斜穿于基础板两头对角吊环中，绳套中部绕一圈挂在吊钩上，试吊，要求绳套两侧等长，基础板不偏不斜。
起吊基础板，平放在平整好的基础地面上，要求板放平放正，不能悬空，与井口的距离符合要求，不正时，应调整位置。
调整位置时，应稍吊起基础板，用撬棍左右点拨，下放时人员要闪开手、脚，防止压伤。
有基础墩的抽油机，应用4'钢丝绳套将墩吊起，放在板上合适的位置上，要求墩前后对齐，第一个墩与井口的位置合适。
注意，吊物下严禁站人。
吊基础板时，板上严禁站人。
2、底座的安装。
用6'钢丝绳套穿入底座前后的吊孔（或吊环内），确认牢固后起吊底座，平放在基础板（或墩）上，要求正对井口，距井口距离位置合适，需调整位置时，应稍吊起底座，然后用撬棍左右点拨，对正后放稳。
注意：吊装时要闪开手脚，防止压伤，吊物上及下部严禁站人。
联接地脚螺栓，将底座固定，要求地脚螺栓要上紧上全，用压杠时，要求至少要有4个，且前后均匀分布。
3、减速箱的安装。
用6'钢丝绳套双股挂在减速箱前后部的吊钩上，平稳吊起减速箱，对正固定螺栓孔后平放在底座上，上全固定螺栓，紧固。
注意：减速箱吊起后下部严禁站人，对正螺栓孔时严禁将手或工具放入接合面内，可用短撬棍插入固定螺孔内调整位置。
减速箱应放平放正，不能偏斜。
4、安装大皮带轮。
用4'钢丝绳套吊起大皮带轮，使轮上的键槽对正输入轴上的键后，推入，用大锤敲击轮毂，直至合适的位置，然后拧紧固定螺母，插上固定销。
注意：安装大皮带轮时，不要碰坏输入轴头部的螺纹，用大锤敲击轮毂时，应垫铜棒或木方，严禁直接用大锤打击轮毂。
采油工中级工更换抽油机井电机皮带操作
更换抽油机电机皮带操作－注意事项
5.2
操作时严禁用手抓皮带,检查皮带松紧时严 禁戴手套，以免夹伤手指；
大庆油田有限公司第一采油厂培训基地
更换抽油机电机皮带操作－注意事项
5.3
保
工用具使用时，操作要平稳，防止打滑，避免 敲击和碰撞； 抽油机皮带安装好后一定要确
“四点一线”
大庆油田有限公司第一采油厂培训基地
大庆油田有限公司第一采油厂培训基地
更换抽油机电机皮带操作
二、风险分析
序 号 操作部 位 风险点源 危害状态 风险削减措施 1.行走在安全操作区内； 2.设备运转期间严禁进入设备旋转空间内； 3.设备停运时必须将平衡块停放在下死点。 4. 检查刹车,确保刹车灵活好用。以防停机后曲柄滑行 伤人。 检查电线连接部位，用试电笔对设备进行验电。 1.严格执行操作规程； 2.严禁设备运转过程触碰皮带和皮带轮； 3. 女工必须戴工帽，并将头发盘入工帽内，防止活动 设备缠绕头发。 1.检查电线连接部位，检查接地体是否合格； 2.用试电笔对设备进行验电，检查电器是否有漏电现 象。 侧身合空气开关，避免配电部位发生故障时放出电弧发 生电灼伤。
大庆油田有限公司第一采油厂培训基地
更换抽油机电机皮带操作
四、操作步骤
4.1 穿戴好劳保用品,携带工用具来到现场。
大庆油田有限公司第一采油厂培训基地
更换抽油机电机皮带操作－操作步骤
４.2
验电，打开配电箱门;检查调整刹车，保 证灵活好用
大庆油田有限公司第一采油厂培训基地
更换抽油机电机皮带操作－操作步骤
更换抽油机电机皮带操作－操作步骤
４.12
检查确认抽油机周围无障碍物准备启机， 松刹车，侧身合空气开关。
大庆油田有限公司第一采油厂培训基地
抽油机现安装、交接管理规定
抽油机现安装、交接管理规定一、前言为规范抽油机的安装和交接工作，提高工作效率、降低安全风险，特制定本规定。
二、适用范围本规定适用于抽油机安装和交接，适用于所有使用抽油机的单位或部门。
三、安装要求1. 前期准备在进行安装之前，需要做好以下准备：•确认抽油机的型号和技术参数。
•检查抽油机的机械结构和电器主控部分是否完好。
•确定安装场地、安装方式及设备搬运方案。
•安排专业人员进行现场测量，以确保抽油机安装的位置、高度和角度等设备参数符合标准要求。
2. 安装步骤安装抽油机前需要按以下步骤进行：•确定设备安装位置和方向，并进行设备基础的浇筑、固定和加固工作。
•安装电气箱，进行电缆连接并进行绝缘测试，保证电气箱的供电稳定和质量安全。
•固定设备并进行配管和调试，确保设备的性能和输出符合要求。
•安装防护措施，如安装隔离器、保护网等，确保设备使用时安全可靠。
3. 完成验收•在设备安装和调试完成后应进行技术验收，确保设备的技术性能和使用质量均符合标准要求；同时应进行安全验收，明确设备在使用前需要注意的安全事项，确保人员在使用过程中的安全。
四、交接管理1. 交接程序抽油机交接应按以下程序进行：•交接前，由原设备使用方或设备保管人进行设备状态的检查，确保设备完好。
•原设备使用方或设备保管人将设备装配符合技术标准，并移交新设备使用方。
•交接后，现场有关人员应检查设备的安装情况是否符合标准要求，确保设备安全和输出质量符合标准。
2. 交接记录•交接时应填写交接记录表，并加盖单位的公章进行确认和归档。
•记录中应包括设备的型号、生产厂家、编号、使用地点、安装日期、安装人员、保管人员及交接人员等关键信息。
3. 交接费用•抽油机交接过程中所有的维修和更换相关费用由原设备使用方或设备保管人承担。
•新设备使用方应按需支付相应的费用予以补偿。
五、安全注意事项•抽油机安装和交接过程中应重视安全，确保人员和设备的安全稳定。
•抽油机运转中应避免超范围操作，确保设备处于正常运行状态，严禁私自调节设备参数或组装使用。
QSH1020 1734-2014 皮带抽油机安装操作规程
Q/SH1020 1734-2014代替Q/SH1020 1734－2006 ROTAFLEX皮带抽油机安装操作规程2014-06-26发布 2014-09-01实施Q/SH1020 1734-2014前言本标准按照 GB/T 1.1—2009给出的规则起草。
本标准代替Q/SH1020 1734—2006《皮带抽油机安装操作规程》。
本标准与Q/SH1020 1734—2006相比，主要技术内容变化如下:——标准名称中增加了型号；——增加了相关规范性引用文件；——删除了原“7 调冲次、8 作业移机”两章节；——增加了“8 抽油机试运转、9 工程验收”两章节；——对原标准部分施工操作规程的内容进行了增补和删除。
本标准由胜利石油管理局油气采输专业标准化委员会提出并归口。
本标准起草单位：胜利油田分公司临盘采油厂。
本标准主要起草人：周玉堂、刘孟孟、单建良、何永军、张光。
本标准所代替标准的历次版本发布情况为:——Q/SH1020 1734－2006。
ⅠQ/SH1020 1734-2014 ROTAFLEX皮带抽油机安装操作规程1 范围本标准规定了ROTAFLEX皮带抽油机（以下简称皮带抽油机）的运输、井场上的摆放位置、基础要求、安装、试运转、工程验收和HSE要求。
本标准适用于皮带抽油机的安装操作。
2 皮带抽油机的运输2.1 抽油机运输状态参数见表1。
2.2 水泥基础参数见表2。
2.3 运输设备a)平板车、卡车各一辆，装载抽油机及水泥基础，车辆吨位根据参数选择；b)吊车选择：900型、800型需30t以上吊车1台作为主吊，16t以上吊车1台辅助吊装；c)700型、600型、500型需25t以上吊车1台作为主吊，8t以上吊车1台辅助吊装；d)吊装绳索1套，封车绳索4根，3t～5t手拉葫芦2件。
2.4 运输安全注意事项2.4.1 抽油机装车后整车重心变高，运输过程中要注意路面平整和控制车辆速度，避免颠震设备。
2.4.2 井场道路及井场要保证满足车辆转弯和承载要求。
抽油机安装
抽油机安装1施工准备1.1施工前严格按照设计图纸核对好各部分尺寸，核对好抽油机底座孔洞与基础空洞是否一致；1.2安装抽油机场区平整道路畅通，吊装机具设备齐全，满足连续施工条件；1.3施工前预定好汽车吊。
2抽油机基础安装抽油机基础图由使用维护说明书提供，读图时认真读懂每一个尺寸，尤其是井口到支架顶板中心点投影到底座上点距离，是一个关键尺寸。
基础安装以此为基准，而且决定着最终的抽油机呢安装质量。
2.1基础坑挖制：抽油机安装没有方向的规定，要按井场采油树的方向而定。
一般套管闸门下返200mm，正好到套管大法兰中心。
基础坑挖好后，用水准仪测量一下，坑底要平，一切合格后，送砂平整。
砂填层200mm厚，沙层只能高不能低；2.2下基础2.2.1做好下基础的准备工作，首先在采油机总闸门的正面和侧面找出中心点，用红铅笔打上记号或采油树四通的油管中心；2.2.2基础坑内量出中心线并做上记号；2.2.3用渔网线把两中心点拉成一条直线；2.2.4用钢卷尺从井口中心点顺渔网线量出到基础前边的距离，CYJ4-1.5-9HY为640mm±5mm，量好后，用线锤向下打点，反复几次，打准为止。
然后把渔网线从采油树上放下来，固定在中心线上打点处，在打点的地方打上桩；2.2.5第一节基础底板前后找出中心点打上记号；2.2.6由起重操作指挥下基础，当基础吊到坑里时，操作人员扶正基础，使基础底板中心前后对中渔网线，前边中心对中打点处放下基础；2.2.7用水准仪测基础平面前后两边的水平，误差在±10mm以内，否则再校正一次基础。
施工准备—基础验收划线—机座安装—支架安装—游梁安装—刹车装置安装—梯子平台及其附件安装—电控箱安装—加注润滑油紧固螺栓—试运。
3.抽油机底座安装3.1抽油机安装时应以井口为中心，按设计要求在基础平面上弹出纵向中心线和支架中心线；3.2安装抽油机底座时，应垫高20-30mm，安装的垫铁组相邻间距不大于500mm，每根地脚螺栓处不少于1组，垫铁放置位置应整齐平稳，相互接触严密；3.3吊装底座首先将地脚螺栓穿入基础预留洞中，并将其螺母带好；3.4再次复查底座上面的水平度。
更换抽油机皮带的操作规程ppt课件
更换抽油机皮带的
操作
规程
*
课程名称：更换抽油机皮带的操作规程 授课对象：一线采油操作人员 授课目的：1、掌握更换抽油机皮带操作方法 2、掌握操作过程中的要求和注意事项 教学重点：更换抽油机皮带的操作流程 教学难点：调整抽油机皮带轮“四点一线” 教学内容：1、介绍皮带作用，为什么更换？ 2、讲解更换皮带的操作步骤和要求 3、总结课程内容，解决学员问题 授课方式：图例法、白板法、归纳法
*
风险辨识
操作规程
知识回顾
准备工作
*
断股
偏磨
分叉
拉长
一
更换皮带的原因
*
更换抽油机皮带的操作规程
二
风险辨识
触电
启停抽油机先验电。
佩戴安全帽； 保证刹车系统完好； 按要求规范操作。
*
更换抽油机皮带的操作规程
三
准备工作
*
更换抽油机皮带的操作规程
1
操作前检查
抽油机运转是否正常
操作区域有无障碍
调四点一线
*
若线绳已经接触小轮内缘，而外缘未接触，应松开电机螺丝，再松开电机后面的顶死，将前面的顶死外顶。
调四点一线
*
若线绳已经接触小轮外缘，而内缘未接触，可将电机前面顶死松开，电机后面的顶丝向里顶紧固电机和滑轨螺丝，防止有空悬现象。
调四点一线
*
紧滑轨固定螺丝以及两条底座螺丝；
先紧靠近抽油机的两根螺栓
刹车系统是否完好
四
操作步骤
*
更换抽油机皮带的操作规程
3、切断总电源；挂好制动板和警示牌
1、停机必须先验电，戴绝缘手套侧身操作
2、按停止按钮、拉紧刹车将曲柄停在便于拆卸防护罩的位置
抽油机更换皮带操作规程
安全要求
操作刹车锁块时，一人拉紧刹车进行保护， 另一人上操作台操作刹车锁块，防止刹车锁 块夹伤手。 检查抽油机皮带松紧度时不能戴手套，不能 用手抓皮带，以免夹伤手指。
操作步骤
5.
6. 7.
取下皮带护罩（有皮带护罩的井），松开电 动机滑轨顶丝和固定螺丝，用撬杠向前移动 电动机，使皮带松弛。 取下旧皮带，换上新皮带。 用撬杠向后移动电动机滑轨到合适位置，然 后用撬杠调整电动机左右位置。
操作步骤
8.
9.
用撬杠调整电动机滑轨或电动机位置，使电 动机皮带轮与输入皮带轮成“四点一线”。 用顶丝调整皮带松紧度，使皮带松紧合适， 上紧顶丝，给顶丝涂上黄油，测皮带松紧度 及两皮带轮的“四点一线”
检查皮带松紧度时，双手重叠向下压皮带 2～3次，压下1～2cm为合格。 换皮带时要先松电动机滑轨顶丝，后松电动 机滑轨固定螺丝。 若“四点一线”合格，只是皮带松，用顶丝 调节皮带松紧度，若“四点一线”不合格， 即皮带轮不在同一平面，则需要调整电动机 左右位置。
安全要求
检查抽油机曲柄、皮带轮等转动部位防护装 置是否齐全、完好、防止转动部位造成机械 夹伤或绞伤，造成人员伤害。 启、停抽油机时戴好高压绝缘手套，停机位 置要适当，否则会影响操作或造成人为磕碰 等伤害频率增多。
人员要求
本项目所需人数为2人
准备工作
1. 2.
劳保用品准备齐全、穿戴整齐。 工具、用具、材料准备：300mm、375mm 活动扳手各一把，150mm平口螺丝刀1把， 500、1000mm撬杠各1根，配套的新皮带1 副，绝缘手套1副、黄油、棉纱少许，细线 （工程线）5m。
操作步骤
3机，刹车、将驴头停在接近上死点便于操 作位置，切断电源，锁死刹车锁块。
常规抽油机操作规程教学教材
常规游梁抽油机井HSE操作规程1 引用标准SY/T5700-952 启动前检查。
2.1检查流程的各闸门开关是否正确，井口零部件及仪表是否齐全好用、合乎要求。
2.2检查抽油机各润滑部位及各连接部位紧固是否牢固可靠。
2.3检查刹车及皮带的松紧。
2.4检查电器设备是否完好无损。
2.5检查抽油机周围是否有障碍物。
3 启动抽油机3.1松刹车。
3.2盘皮带。
3.3启动抽油机，利用曲柄平衡块惯性2—3次启动抽油机。
4 启动后检查4.1听：抽油机各部位运行声音是否正常。
4.2看：抽油机各连接部位、曲柄销、冕形螺母、平衡块固定螺丝是否有松动、脱出、滑动现象，减速箱是否漏油，回、套压是否正常，油井是否出油，方卡子是否松脱，毛辫子是否打扭，盘根松紧是否合适。
4.3摸：用手背接触电机外壳，检查电机温度。
4.4测：用钳形电流表分别测三相电流是否平衡，眼睛、表针、刻度线成一直线，与表盘垂直。
5 停止抽油机操作5.1按停止按钮让抽油机停止工作。
5.2刹紧刹车。
5.3拉下电控箱的闸刀，断电。
5.4关闭生产闸门（冬季停抽时间长，应进行扫线）。
5.5在班报表上记录停抽时间。
6 HSE注意事项：6.1雨天带绝缘手套，防止触电。
6.2旋转区域内有无人员或杂物，防止挤伤。
6.3流程是否正确和畅通，防止泄露。
塔架式抽油机HSE操作规程1 引用标准Q/SYLH0202—20052 启动前对抽油机的技术要求2．1抽油机安装按SY/T0408执行。
2．2减速箱油量位于两油位丝堵之间。
2．3前后天轮轴、循环链轮轴、刹车手柄轴、平衡箱定位滑轮轴加满润滑油。
2．4刹车灵活可靠，无自锁现象。
2．5皮带无油污，无损坏，张紧力符合SY/T5700—95量11.3规定。
2．6各部位螺栓、螺纹、轴销、键齐全，无松动现象；钢丝绳无断股、破股现象。
2．7电器设备按SY/T5700—1995中3.9、3.10检查。
3 抽油机启动前的准备3．1抽油机周围无妨碍运转的物体。
采油工中级工更换抽油机井电机皮带操作
更换抽油机电机皮带操作－操作步骤
４.4 带好绝缘手套、侧身拉下空气开关
大庆油田有限公司第一采油厂培训基地
更换抽油机电机皮带操作－操作步骤
４.5 卸松电机前后顶丝，卸松电机滑轨固定螺
大庆油田有限公司第一采油厂培训基地
更换抽油机电机皮带操作－操作步骤
４.6 用撬Biblioteka 移动电机，使皮带松驰保持地面清洁干燥，保持人员鞋底清洁干燥。
正确使用工具，保证接触部位牢固和用力方向正确。
大庆油田有限公司第一采油厂培训基地
更换抽油机电机皮带操作
三、准备工作
3.1、准备工、用具：
螺丝刀250mm一把 、活动扳手300mm一 把、 30~32mm梅花扳手一把 、撬杠1000mm一根 同型号皮带一组
大庆油田有限公司第一采油厂培训基地
更换抽油机电机皮带操作
四、操作步骤
4.1 穿戴好劳保用品,携带工用具来到现场。
大庆油田有限公司第一采油厂培训基地
更换抽油机电机皮带操作－操作步骤
４.2 验电，打开配电箱门;检查调整刹车，保 证灵活好用
大庆油田有限公司第一采油厂培训基地
更换抽油机电机皮带操作－操作步骤
４. 3 按停止按钮，将抽油机停在 上死点位置，刹死刹车
绞伤和夹伤；
大庆油田有限公司第一采油厂培训基地
六 、 常见故障原因及处理方法
故障部位 现象
原因
消减措施
1、滑轨固定螺丝松动或滑轨不水平
紧固滑轨固定螺丝或垫平滑 轨
电
震 2、电动机固定螺丝松
动 机
动 大
3、电动机底座有悬空现象
4、电动机轴弯曲
紧固电动机固定螺丝 垫平电动机底座 更换电动机轴
更换抽油机井皮带操作规程
更换抽油机井皮带操作规程摘要井皮带是抽油机运转和生产中不可或缺的传动部件。
随着使用时间的延长和使用强度的增加，井皮带会发生老化、破裂、脱落等现象，需要及时更换。
为确保更换井皮带的安全和效果，制定本操作规程。
适用范围本规程适用于所有抽油机更换井皮带的操作人员。
操作前准备1.确认抽油机已经停机，并将电源全部断开。
2.检查井口安全保护装置是否完好，特别是井筒护栏和护栏防护门是否齐全、是否正常。
3.检查井内和井口的通风和照明是否良好。
4.准备好更换井皮带的工具和耗材：皮带、套筒、短链、扳手、塞尺、小锤等。
操作步骤第一步：拆卸原有井皮带1.确认井弦的位置，并将抽油机的井弦卸下。
2.去掉原井皮带侧面的保护件，检查井皮带是否有损坏，如有损坏，应彻底更换新的井皮带。
3.用扳手松开原井皮带的调整螺栓，并取下原井皮带。
第二步：安装新的井皮带1.确认新井皮带的型号和规格符合要求，并将井皮带套在动、静轮上。
2.用塞尺检查井皮带的松紧度，调整好松紧度后，固定井皮带，并用扳手将调整螺栓拧紧。
3.确认井皮带的安装是否正确，并用手轻轻拉一下井皮带，检查是否有过紧或过松现象，确定井皮带的张力是适当的。
第三步：安装井弦及其他部件1.按照装配顺序重新安装抽油机的井弦，确保井弦随动、静轮一起转动。
2.根据需要安装短链，用扳手将链条固定好。
3.将原有的井皮带侧面保护件重新安装。
第四步：检查井皮带安装效果1.检查井皮带是否与轮子同心，是否有横向移动等现象。
2.检查井皮带周围的设备是否存在安全隐患，如：棘轮、侧面保护件等。
注意事项1.操作人员应该穿戴相关的劳动保护用品，如：手套、口罩、防护镜等。
2.操作人员应事先了解井皮带、井弦等传动部件的结构和特点，避免对设备造成不必要的损坏。
3.操作人员在操作前应对设备进行完善检查，如：设备运行状况、调节器、电缆、电源等是否正常，有无松动或连接不牢的地方。
结论本规程详细说明了抽油机更换井皮带的相应操作步骤和注意事项，有助于规范操作流程，提高操作人员安全意识和技能水平，减少设备故障和损坏情况的发生，保障设备的安全和正常运转。
抽油机安装施工技术方案
抽油机安装施工方案一、抽油机安装工艺流程抽油机安装顺序：确定抽油机安装位置放线--地基开挖--灰土基础回填处理--测量放线、基础就位--校正混凝土基础--吊装抽油机配件--抽油机就位找正--试运行。
井口管线施工顺序：管沟开挖--采油树及埋地管线连接--管沟素土回填--复检。
二、抽油机安装前准备工作1、安装要求(1)抽油机安装前，要认真阅读产品使用说明书。
(2)安装时应穿工作服、戴安全帽、劳保上岗，女工应该把头发褶在帽子里面，防止头发被卷入抽油机中。
登高作业时应系安全带。
2、安装工具(1)钢卷尺、水平仪、吊线锤。
(2)万用表、摇表、相序表、电笔、一字螺丝刀、十字螺丝刀、钳子、绝缘胶布。
(3)活动扳手2把、管钳一把、加力杆、榔头一把、吊索等。
3.安装人员要求(1)登高作业人员必需取得《登高作业上岗证》。
(2)电气安装人员必需取得《电工资格证》。
(3)抽油机安装人员必需取得《数字化抽油机安装上岗证》。
三、抽油机安装工程（1）基础安装前按所确定方位测量放线，确定基础中心控制桩，用灰土标出基础开挖的边缘线，同时将±0.00标高引测到附近设施。
（2）按照要求，开挖长×宽×深=8.5m×3.0m×1.35m的基坑，请现场监理检验，作好记录，合格后先用素土回填，电夯与人夯配合，分层夯实到-0.55m处，再用3：7灰土回填夯实到-0.15m处，要求击实系数﹥0.95，达到安装要求时，放线定位、吊装混凝土基础并用水平尺找平，使基础中心线与井口油管中心线重合，基础偏差控制在±2mm范围内。
所用基础如附录三示。
（3）基础施工完成后，吊装抽油机底座，使底座上的中心线与基础中心线重合，并沿底座长、宽方向定几个点找平，底座横向偏差控制在2/1000m的范围内。
（4）吊装支架，与底座安装在一起，然后调整斜铁，使支架顶面横向水平度控制在0.5/1000MM以内，支架铅锤与底座中心线对正，偏移量控制在5MM以内。
抽油机的安装及运转
抽油机的安装及运转（一）抽油机的安装1.抽油机水泥基础的制作及抽油机的安装，抽油机底座必须符合安装要求。
也可以根据实际情况制作水泥基础。
2.确定抽油机的安装方位，应考虑当地主导风向，应避免油井的漏气、漏液被风吹向抽油机和动力机。
3.抽油机安装时，其水泥基础必须坐落在压实的硬土层上，土壤的承载能力必须大于抽油机的额定悬点载荷，及抽油机自重和水泥基础自重。
4.水泥基础下必须用砾石垫实。
5.水泥基础的上平面应在前后、左右两个方向上仔细地找水平，并画出基础的中心线。
基础中心线应正对井口中心，误差不得超过3mm。
6.底座安装采用压杠式。
7.抽油机支架安装时，应从支架的上顶板的螺孔吊下铅锤，并对准底座上的标记孔，偏差不得大于5mm。
8.吊装驴头、游梁、连杆等组件后，应检查悬点投影是否对准井口，其偏差不得大于φ15mm，检查连杆与曲柄之间的距离是否相等，连杆内侧到曲柄加工面对应点的距离，最大差值不得超过3㎜。
9.根据抽油机悬点载荷确定后配重，已达到抽油机运转。
（二）抽油机安装后的检查1.检查抽油机基础是否稳固；2.检查基础中心线是否对正井口的中心；3.检查底座的水平度，横向允许偏差为2/1000；4.检查支架中心与底座标记孔的偏差，不得大于5㎜；5.检查悬点投影与井口中心的偏差，其偏差圆直径不得大于φ5㎜；6.检查悬绳器和光杆卡瓦，应工作正常，不应有偏斜，不应别弯光杆；7.检查两连杆内侧到曲柄加工面对应点的距离，最大差值不超过3㎜；8.检查驴头销连接是否可靠；9.检查所有连接件是否牢固、紧固件是否可靠禁锢、特别要检查减速器安装螺栓、曲柄销锁紧螺栓、曲柄销螺母、平衡块固定螺栓、连杆固定螺栓等处；10.检查刹车是否灵活、可靠，刹车间隙是否合适；11.检查各个润滑点是否已加注润滑脂，减速器是否已加注润滑油；12.检查电路、电器安装应符合技术和安全要求；13.检查抽油机上及其周围，消除所有妨碍抽油机运转的杂物；14.特别注意：检查抽油机刹车是否已松开。
更换抽油机井皮带操作规程
更换抽油机井皮带操作规程抽油机井皮带作为重要的传动部件，负责将发动机的动力传递至抽油机，有着至关重要的作用。
在井场的使用中，井皮带会受到各种外力的影响，导致磨损或损坏。
因此，更换抽油机井皮带是井场日常维护工作中的必要操作之一。
本文将介绍更换抽油机井皮带的操作规程。
准备工作在更换抽油机井皮带前，应确保准备充分，以避免在更换过程中出现意外情况，以下是具体的准备工作：1.确认所需更换的井皮带型号规格。
2.确认所需使用的工具和设备是否齐备：扳手、螺丝刀、绳索、支撑物等。
3.停机检查抽油机各部件是否正常运转，若有异常现象，应先进行排除。
4.关掉机器电源开关，并拔掉电源插头，防止操作时发生触电危险。
5.将抽油机井口处掩盖住，以防油田作业人员误入危险区域。
更换过程更换抽油机井皮带需要注意安全，并需要特别小心操作，以下是更换步骤：步骤一：卸下原井皮带操作者应将手套戴好，使用扳手、螺丝刀等工具，按照以下步骤将原有的井皮带取下。
1.先将抽油机与发动机之间的井皮带释放松紧调节杆。
2.使用扳手和螺丝刀卸下井皮带绷紧轮上的螺丝接头。
3.移动绷紧轮，让原井皮带松开，然后从转动较小的那个轮缘处取下原井皮带。
步骤二：安装新井皮带在安装新的井皮带时，需要特别注意以下细节：1.确认新建井皮带的型号规格是否与原来的相同。
2.在新井皮带还未安装之前，可以先将其用绳索固定在固定物上，方便后续的操作。
3.先将新井皮带固定在转动较大的那个轮缘上，然后再将绷紧轮移动，固定在转动较小的那个轮缘处，使井皮带紧贴轮缘。
步骤三：调整松紧程度更换新井皮带后，要根据转动较小的那个轮与中轮之间的距离，调整井皮带松紧调节杆，以确保井皮带的松紧程度合适。
1.确认井皮带安装无误后，松开中间那个轮的螺丝接头。
2.将调节杆顺时针旋转以增加张力，或逆时针旋转以减少张力。
3.调整至井皮带具有适当的松紧程度，并固定调节杆，再调整中间轮的位置。
注意事项在更换抽油机井皮带时，操作人员应注意以下事项：1.操作前需阅读相关操作手册，并遵循所制定的操作规程，避免操作不当引起意外伤害。
2.抽油机安装施工方案
抽油机安装施工措施1、工程概况1．1本工程安装CYJY8-3-37HB抽油机134台。
2、施工准备2．1施工前严格按照设计图纸核对好各部分尺寸，核对好抽油机底座孔洞与基础孔洞是否一致。
2．2抽油机基础安装就位，经检查验收合格。
2．3安装抽油机场区平整道路畅通，吊装机具设备齐全，满足连续施工条件。
3、施工方法3．1抽油机安装顺序施工准备→基础验收划线→机座安装→减速器安装→支架安装→游梁安装→曲柄安装→刹车装置安装→梯子平台及附件安装→电机安装→电控箱安装→加注润滑油坚固螺栓→试运。
3．2抽油机安方法3．2．1抽油机安装时应以井口为中心，按设计要求在基础平面上弹出纵向中心线和支架中心线。
3．2．2安装抽油机底座时，应垫高20-30mm，安装的垫组铁组相邻间距不大于500mm，每根地脚螺栓处不少于1组，垫铁放置位置应整齐平稳，相互接触严密。
3．2．3垫铁每组不超过3块，高度不超过50mm，垫铁组伸入底座深度应超过螺栓孔，外露10-30mm，底座找正找平后将垫铁点焊。
3．2．4吊装底座首先将地脚螺栓穿入基础预留洞中，并将其螺母带好。
3．3减速器安装按减速器和底座标志进行找正，保证减速器被动轴处于水平状态，减速器中心线与底座中心线应重合，然后用螺栓连接。
3．4支架安装将支架吊到底座上，穿好连接螺栓，悬挂铅垂仔细调整使支架顶平面处于水平位置，并使铅垂对准底座中心。
3．5游梁安装在地面上将驴头横梁和连接杆同游梁连接好，并把连接螺栓坚固，然后将组合件吊起安装在支架上，并将游梁和中央轴承连接好，调整中央轴承座，使悬绳器中心寻准井口中心，抽油机停在上、下死点位置时，在抽油机侧面观察，两连杆应重合成一条直线，且两连杆内侧到曲柄加工面对应点的距离应相等。
3．6曲柄销装置的安装3．7刹车装置安装刹车装置应安装牢固，操作灵活，刹车带张合均匀，保证曲柄在任何位置时刹车时平稳可靠。
3．8梯子平台及附件安装应根据装配图要求位置进行施工，安装时各部位螺栓坚固齐全。
采油岗位更换抽油机皮带操作卡
采油岗位更换抽油机皮带操作卡背景在油田采油作业过程中，抽油机是一个必不可少的设备。
抽油机皮带作为抽油机的配件之一，对于抽油机的运行起到至关重要的作用。
然而，由于长期使用导致的老化或者突发因素导致的意外损坏，抽油机皮带的更换是不可避免的。
为了保证采油作业的稳定运行，我们需要掌握正确的操作方法来更换抽油机皮带。
目的本操作卡致力于为采油岗位操作工人提供更换抽油机皮带的详细步骤以及注意事项，以便在更换抽油机皮带时避免一些人为的错误操作和事故的发生。
前置条件在进行操作之前，请确保您已经阅读了相关的操作手册，并且通过岗位培训获得了操作技能证书。
操作步骤1.准备工作：在开始更换抽油机皮带之前，请确保停车制动器已经打开，并且当轮螺母已经完全松开。
在操作过程中，需要使用到以下工具：皮带锤、皮带张紧器、不锈钢钳等。
2.取下老化或损坏的皮带。
在操作过程中，需要注意一下几点：–需要记住皮带的方向，以免在装新皮带时出现方向相反的问题；–在取下皮带时，需要注意不要让皮带过紧，以避免对抽油机轴承产生压力，进而降低设备的使用寿命。
3.安装新的皮带。
在放新皮带的时候，需要注意以下几点：–保证新皮带是正确的型号和规格；–注意新皮带放置的方向是否正确，必要时查看操作手册；–在放皮带时，需要用到皮带锤轻敲，以确保皮带对位到轮边坡；–逐步推动张紧器，使皮带张紧器的螺栓与张紧器的可调节摆杆对齐；–拧紧张紧器的螺栓，在保证皮带合适张紧度的情况下，紧固张紧器的摆杆。
4.调整张紧器并检查。
在新皮带安装好之后，需要检查以下几点，确保抽油机可以正常运行：–确保皮带处于正确的位置；–加速到最高点位，检查皮带的张力是否达到了设定值；–观察皮带能够正确运转，没有偏移或摆动的迹象；–重新紧固当轮螺母，并打开停车制动器；并在关掉抽油机的情况下清理工作区。
注意事项•在取下老的皮带时，要保证皮带不向人身、面部等部位反弹，避免造成伤害；•在皮带更换完成之后，应及时清理工作区，保持地面整洁；•在运行抽油机之前，一定要做好充分的准备工作，以确保人身安全和设备的稳定运行；•在操作过程中，要遵守安全操作规程，保证设备的安全稳定运行，以及工作人员的安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
胜利油田企业标准
ROTAFLEX皮带抽油机安装技术条件（草稿）
本标准规定了ROTAFLEX皮带抽油机的运输、基础要求安装程序、安装技术要求、安装安全要求。
1．皮带抽油机的运输
1．1抽油机运输状态参数
1.2 水泥基础参数
1.3运输设备
平板车、卡车各一辆，装载抽油机及水泥基础，车辆吨位根据参数选择。
吊车选择：900、800型需吊车1台。
30（或35）吨吊车一台。
700型需吊车1台。
25吨1台。
600、500型需20吨吊车1台。
1.4运输工具
吊装绳索1套
封车绳索4根
3-5吨手拉葫芦2件
1.5运输安全注意事项
1.5.1抽油机运输平板车转弯时，要控制运输车辆速度，避免
颠震设备。
1.5.2开往井场的道路及井场要保证满足车辆转弯和承载要求。
2.土基础规格及要求
2.1基本要求
2.1.1清除井口周围泥浆，必要时下挖直至将稀泥清理掉。
2.1.2用三合土一层层夯实至要求高度。
2.2土基础的尺寸确定
2.2.1根据水泥基础的长宽确定土基础的长宽，在长宽方向比
相应的水泥基础多出1.2米.
2.2.2土基础高度确定(参考下图表)
各机型地基高度、光杆外露尺寸参考
注：H1、H2、H3为固定尺寸，H4、H5为参考尺寸
2.2.3土基础必须用三合土夯实,灰土比3：7。
2.2.4土基础长度方向井口端比后端高出5-10 mm沉降量(如图
示),如基础坚固,可减少高度或不要沉降量。
宽度方向要水
平，在总宽方向上水平差要小于5mm。
3.水泥基础摆放要求
3.1基础前挡板内侧拉线，与井口中心线垂直距离为150mm。
3.2基础宽度的 1/2，前后定出两点，两点与井口中心线在一条
直线上。
3.3基础摆好后，测定水平。
左右水平小于5mm。
4.抽油机安装
4.1在水泥基础上划出抽油机摆放定位线
4.1.2 各机型摆放定位尺寸参考下表（距基础后端尺寸）
4.2吊装
4.2.1将抽油机吊起,按定位线摆放在水泥基础上。
4.2.2固定地脚螺栓。
4.2.3 900、800型机需1台吊车，钢丝绳装到抽油机顶部吊孔。
4.2.4轻轻起吊,拆下运输支撑。
700、800、900机上吊耳装斜支撑杆（两根）。
4.3立机。
4.3.1场地人员后退至安全位置。
4.3.2吊车吊钩要保持不偏离抽油机中心。
4.3.3重心转向前面时，吊绳不要放松，吊车随机重心变化吊臂
缓慢跟踪，使机垂直。
4.3.4检查机器与基础定位挡板贴合到位情况。
如不到位，应校
正。
4.4安装附件等后续工作。
4.4.1固定联接螺丝，下吊耳安装斜支撑(500、600型机上下吊耳装斜支撑杆)。
4.4.2吊装电机，安装皮带轮、皮带、皮带护罩。
4.4.3安装前平台。
4.4.4加油。
链条箱加机械; 齿轮箱加齿轮油。
加至两箱油窗满为止。
4.4.5装平衡块，关闭大门。
4.4.6接电：接电机电缆、电控柜电缆、控制线。
4.5挂负荷
4.5.1检查起动开关是否在OFF位，如不在应扳到OFF位。
4.5.2送电检查电源电压、电控柜供电显示情况。
4.5.3调整手刹车及自动刹车。
4.5.4 清除抽油机周围工具及物品。
检查抽油机联结件是否紧
固。
人员是否撤离。
4.5.5开机试刹车。
试车时起动机时间不要长，大约上举1米
停机试刹车。
平衡箱落到底;
4.5.6启动抽油机将负荷皮带起到下止点，停机刹车。
4.5.7挂悬绳器，打卡子。
4.5.8松刹车，将负荷加在悬绳器上。
4.5.9拆掉坐卡。
4.5.10调整盘根盒。
4.5.11开机试抽
4.5.12 开机试抽时，如发现异常应停机检查。
严禁试抽运转过程中打开链条箱大门将身体部位、工具伸入箱内，以免发生事故。
5.调参(改变冲次)
900、700型抽油机冲次表
800型抽油机冲次表
500、600型抽油机冲次表
5.2调参工作顺序
5.2.1拆皮带护罩。
5.2.2松电机螺丝。
5.2.3拆皮带。
5.2.4拆皮带轮螺栓。
5.2.5用拆下的螺栓将皮带轮顶松。
5.2.6更换皮带轮。
5.2.7按相反顺序装回。
5.2.9调参请调整刹车，刹牢。
6．作业移机
6.1调整手动刹车片间隙，使其在没有油井负荷时刹车紧固。
6.2使光杆柱向下运动到离冲程下止点0.15～0.3m以内刹车。
6.3在光杆密封器上方装坐卡，夹住光杆。
6.4松开刹车，起动抽油机使悬绳器与负荷卡子分离后停机刹车。
6.5分开光杆和悬绳器。
6.6在悬绳器上拴一根12米长的1/2英寸棕绳。
6.7使负载皮带保持在皮带滚筒中央。
6.8使绳子保持张紧状态，慢慢地松开手刹车，使往返架慢慢
地下降（负载皮带）
6.9注意：不要让绳子缠住手脚。
6.10 注意：不准一下子松开手刹车，使往返架从顶部自由下
落，这样将严重损坏抽油机。
6.11注意：向后拖抽油机前，必须将往返架降到最低点（即
负荷皮带升到最高点）。
6.12绳子系到抽油机上。
6.13松开并卸下前边的（靠近井口方向）与水泥基础相连的
锁紧螺栓和压板。
6.14松开靠近后方的锁紧螺栓，但不要卸下。
6.15把一个20吨的液压千金顶放在顶板下面，顶起抽油机的
一侧，安好滚轮和销轴。
另一侧同样。
6.16移机可以厂家配备的专用工具。
6.17使用通井机后拖。
在向后移动抽油机时，钢丝绳一头拴在
抽油机底座后门的拖耳上，一头拴在通井机或拖拉机之类的设备上，钢丝绳要尽可能水平，慢慢地使车辆起动，使抽油机向后滑动0.8～1m。
6.18拧紧地脚螺栓，保证抽油机在修井时的安全。
6.19作业完后，松开地脚螺栓，前拖抽油机归原位后卸下滚轮，
紧固地脚螺栓试刹车，挂负荷。
