19.2 家庭电路中电流过大的原因 课件(共27张PPT)
知3-讲
(1)保险丝的作用:电路中电流过大时,能及时熔断以保
护电路。
(2)保险丝的选材原则:由电阻率大、熔点低的材料制成。
某种物质所制成的元件(常温下20℃)的电 阻与横截面积的乘积与长度的比值叫做这种 物质的电阻率。
感悟新知
运用了对比法。
知3-讲
(3)保险丝与铜丝的对比:长度与横截面积都相同的铜丝与
知3-讲
感悟新知
知3-练
例 3 家庭电路中的保险丝烧断了,下列做法中正确的是( ) A. 用铜丝替换 B. 为了保险,选择尽量粗的保险丝替换 C. 选择额定电流稍小于电路中最大正常工作电流的保险 丝替换 D. 选择额定电流等于或稍大于电路中最大正常工作电流 的保险丝替换
感悟新知
知3-练
解题秘方:抓住保险丝的“保险”作用来判断相 关做法是否正确。
烧起来,甲电路产生的原因是__用__电__器__总__功__率__过__大__。
乙电路产生的原因是___短__路____。
感悟新知
知识点 3 保险丝
知3-讲
1. 实验探究——保险丝的作用
如图5 所示,将保险丝与一段铜丝串联接入电路中,
逐渐增大电路中的电流,观察谁先熔断。
感悟新知
2. 实验能说明的问题
答案:B
感悟新知
知1-练
1-1. 暑期持续的“桑拿天”,居民家里的空调、电扇都闲 不住,导致电路火灾时有发生,调查发现,起火原因 如出一辙:电线超负荷使电线内的金属导线发热引燃 了外面的绝缘皮。根据学过的物理知识回答:
(1)“ 超负荷” 是指由于同时工作的用电器_总__功__率___过大, 而导致电路中的_电__流___(填“电流”或“电阻”)过大。
感悟新知
思创教育--19.2 家庭电路中电流过大的原因
( 答案:I总=P总/U总=2165w/220v=10A )
巩固练习
6.某学校电能表允许通过的最大电流是25A,学校里 已经装了40w的电灯50盏,60w的日光灯20盏,想要再 装些 电灯,至多可以再装多少盏40w的电灯? 解:电能表允许电路中最大的总功率是:P=U I=220v×25A=5500w 目前电路中的总功率是:P′=nP1+nP2=50 ×40w +20 ×60w=3200w
第十九章
第2节
生
活
用
电
家庭电路中电流过大的原因
主讲:刘权
思创教育辅导中心
第十九章
第2节
生
活
用
电
家庭电路中电流过大的原因
主讲:刘权
思创教育辅导中心
学习目标
1.知道家庭电路中电流过大的原因
2.知道保险丝的作用 3.有初步的安全用电常识和节约用 电意识
讨论教材的“想想议议”,思考: 1.为什么要把输电线换成更粗的? 将电能表的标定电流换成更大的? 这样做有什么意义呢? 2.你能推测出电功率和电路中电 流的关系吗?大胆发表自己的看法 和意见。
1、避免同时使用功率过大的用电器
2、改造线路
1、保险丝
3、加装保险装置
……
2、空气开关
课堂小结
家庭电路中电流过大的原因有两个,一是电 路发生短路,二是电路中用电器的总功 率过大。
保险丝是用电阻比较大、熔点比较低的铅锑 合金制作的。把保险丝或空气开关接在 电路中, 可以保证电路中的电流过大时,自动切断电路, 起到保险的作用。
观察保险盒和闸刀开关上的保险丝。
三、保险丝的作用
你知道保险丝是如何起到“保险”作用的吗?
观察演示实验
三、保险丝的作用

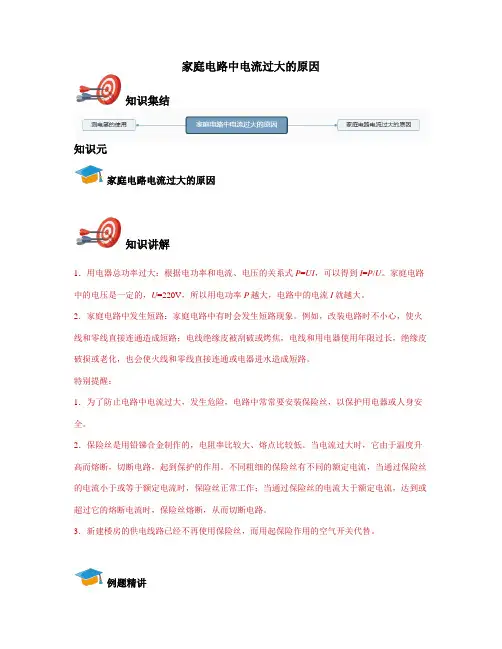

九年级物理-家庭电路中电流过大的原因
家庭电路中电流过大的原因知识集结知识元家庭电路电流过大的原因知识讲解1.用电器总功率过大:根据电功率和电流、电压的关系式P=UI,可以得到I=P/U。
家庭电路中的电压是一定的,U=220V,所以用电功率P越大,电路中的电流I就越大。
2.家庭电路中发生短路:家庭电路中有时会发生短路现象。
例如,改装电路时不小心,使火线和零线直接连通造成短路;电线绝缘皮被刮破或烤焦,电线和用电器使用年限过长,绝缘皮破损或老化,也会使火线和零线直接连通或电器进水造成短路。
特别提醒:1.为了防止电路中电流过大,发生危险,电路中常常要安装保险丝,以保护用电器或人身安全。
2.保险丝是用铅锑合金制作的,电阻率比较大、熔点比较低。
当电流过大时,它由于温度升高而熔断,切断电路,起到保护的作用。
不同粗细的保险丝有不同的额定电流,当通过保险丝的电流小于或等于额定电流时,保险丝正常工作;当通过保险丝的电流大于额定电流,达到或超过它的熔断电流时,保险丝熔断,从而切断电路。
3.新建楼房的供电线路已经不再使用保险丝,而用起保险作用的空气开关代替。
例题精讲家庭电路电流过大的原因例1.家庭电路中的空气开关跳闸了,以下原因中不可能的()A.同时使用的用电器总功率太大了B.用电器插头处的导线绝缘裸露而线芯相碰C.按键开关中两根导线的线头相碰D.空气开关的额定电流过小例2.电能的利用给人们的生产、生活带来了很多方便,但如果使用不当也会带来危害,下列说法中正确的是()A.低于220V的电压都是安全电压B.使用测电笔时,不能用手接触到笔尾的金属体C.更换或维修用电器时应该切断电源D.家庭电路中的熔丝熔断,一定是发生了短路例3.2018年5月15日,“月宫一号”内进行的为期365+5天的、世界上时间最长的“月宫365”实验获得圆满成功。
月宫一号将为人类移居月球做准备。
密闭的“月宫一号”中会种植粮食、水果和蔬菜,可满足实验人员的全部气体、水和食物的需要。
“月宫”中志愿者经历了几次停电试验,以下情形会导致电路中的断路器自动切断的是___。
人教版家庭电路中电流过大的原因(3)
错误的使用方法
三、三线插头和漏电保护器
1.三线插头
三脚插头
三孔插座
插座
插头
用
电
器
金
属
外
壳
“左零右火上接地”
接线方式
火线 零线 接地
两孔插座
三孔插座
2.漏电保护器
断路器:
作用:替代闸刀开关和熔断器
漏电保护器也是断路器的一种
想一想
空气开关和漏电保护器在电路中分别起什么作用? 这样安装有什么好处?
a、保险丝作用: 电路中电流过大时,保险丝自动熔断。
1、你认为保险丝一般由什么材料做比较合适? 2、如果选用的保险丝额定电流值太大或太小会怎 样?
b、保险丝材料: 一般由电阻率较大熔点较低的铅锑金属合金 做成的。 c、保险丝选择: 保险丝的电流等于或稍大于电路中正常工作 的电流。
思考:小明家里新装了台空调,使用时保险丝
空气开关是因为电路中电流过 大(电路短路或者用电器总功率过 大都可能引起电流过大)而自动关 掉开关,切断电路。
漏电保护器是通过检测电路中是否漏电对人起一种保护作 用控制开关的,当电流通过人体流向大地形成回路,这时漏电 保护器会自动关掉开关,切断电路。
课堂小结
1.家庭电路由进户线、电能表、总开关、 保险装置、用电器、导线等组成,了解各部分的 作用。
220 V
220 V
0V
如何辨别火线和零线?
火线 零线
大地
用试电笔!
试电笔
二、火线和零线
1.试电笔
(1)作用:辨别火线和零线。
(2)构造: 弹簧 氖管
电阻
笔尾金属体
笔尖金属体
(3)使用方法: 用手接触笔尾的金属体、笔尖金属体接触被测 电路。若氖管发光,则接触的是火线,否则为零线。
部编人教版初中九年级物理全册《家庭电路》精品教学课件ppt
四、用电原则:
❖不接触低压带电体 ❖不靠近高压带电体
❖(
小结:
❖家庭电路由哪些部分组成? ❖电能表是测什么的呢?“220V 5A”表示什么 ❖保险丝的材料和作用? ❖三孔插座的第三个孔是接什么的? ❖测电笔是用来测什么的?怎样使用? ❖家庭电路中电流过大的原因是什么? ❖什么叫触电? ❖触电的形式有哪几种? ❖用电的原则是什么?
[ 答 ]由于开关接在火线上,当拉开开关切断电 路时,灯座或其他用电器就脱离了火线,这时 人接触灯座或其他用电器就不会触电。
[例2]图①中接线有几处错误?请逐一指出并 加以说明。
[分析]可从闸刀开关和 插座的作用去考虑。
[ 答 ]有两个错误。第一个错误是闸刀开关装倒了。如 果照此装法,拉开闸刀开关,更换熔丝时就势必带电 操作,而且被拉开的闸刀在重力的作用下,可能会落 下接通电路,所以很不安全。正确的装法应该是静触 头在上,动触头在下。第二个错误是将插座串联接在 火线上了,这会影响用电器的正常工作和安全使用。
➢人体直接或间接接触到带电体(家庭电路 中指火线)造成的。
❖当通过人体的电流为8~10毫安时,人手就 很难摆脱带电体
❖当通过人体的电流达到100毫安时,短时间 内人就会窒息致死。
❖人体的安全电压是:不高于36V
二、触电的形式:
火线 零线
我来 帮你!
想救我, 给(我1)穿单上线绝缘鞋 或给我触一电张干燥的木凳吧
[例3]在家庭电路中,电能表总要装在总开关之前,这 是因为______。除了每个用电器安装开关外,还应在 电能表后面加总开关,这是因为______。在家庭电路 中,各照明设备和插座间采用并联,这是为了______。 家庭电路中安装插座的好处是______。
[分析]可从电能表、闸刀开、插座的作用及用电器的工 作条件去考虑。
初中物理 优秀课件 家庭电路
5.(广东模拟)如图为家庭部分电路示意图,正常发光的电灯突然熄灭,检 查保险丝发现完好,再用试电笔先后检测插座的两孔,氖管均发光。由此判
断电路故障的原因可能是( ) C
A.插座短路 B.进户的火线断路 C.进户的零线断路 D.电灯的灯丝断路
护作用
5.(9分)如图,三孔插座比两孔插座多的那个孔是跟___大__地__连接的,当用
电器的三脚插头插在三孔插座里时,除把用电部分连入电路中,还把用电器的 _______金__属_与外_壳_________大连地接起来。
6.(5分)(广元中考)请用笔画线表示导线,将图中的开关、电灯正确接入家 庭电路。
家庭电路故障判断
点 击 图 片 播 放 视 频
巩固新知
如图是小明家的部分电路,他将电饭煲的插头插入三孔插 座后,正在烧水的电热水壶突然停止工作,但电灯仍正常发光, 拔出电饭煲的插头,电热水壶仍不能工作,用试电笔分别测试 插座的左、右孔,氖管均发光。若电路中只有一处故障,则 ()C A.电热水壶所在电路的 b、c间断路 B.插座的接地线断路 C.电路的 c、d间导线断路 D.电路的 a、b间导线断路
如果站在地上的人不小心接触了火线, 电流经过人体流入大地 (电路中流经火线 和零线的电流不相等) ,这时,总开关上的 “漏电保护器”会迅速切断电流,对人体 起到保护作用。
空气开关和漏电保护器在电路中分别起什么作用?这样安 装有什么好处?
空气开关:当电路中的电流过 大时,空气开关自动断开,切断电 路。 漏电保护器:当电路中出现 漏电时,漏电保护器自动断开, 切断电路。
防止金属 螺旋套带 电
金属片 接火线
家庭电路中电流过大的原因课件(共24张PPT)
2探究互助
探究一:电流过大的原因之一---总功率过大
1、为什么
总功率过大
会引起
电流过大?
2探究互助
探究一:电流过大的原因之一---总功率过大
1、为什么
总功率过大
会引起
电流过大?
2、总功率 由公式P=UI,可得到I=_______, P/U 在家庭 照明电路中,_____ 电压 是不变的,接入的 功率 越大,电路中的 用电器越多,即____ _____ 电流 越大。
物理与生活
家庭电路中发生短路是 因为直接或间接把_____ 火线 和_零线 ____连在了一起。
5检测反馈
(链接中考)下列现象不会引起家庭电 路发生火灾的是(C) A.用电器总功率过大 B.短路 C.开关内两根线相碰 D.插座内两根线相碰
想想议议
• 用电器的总功率过大和短路这两种情 况万一不小心发生了,有没有什么措 施来避免事故的发生呢?
人教版九年级物理第十九章第2节
家庭电路中
电流过大的原因
物理与生活
电流过大引发火灾
物理与生活
电流过大引发火灾
物理与生活
电流过大引发火灾
物理与生活
电流过大 引发火灾
人教版九年级物理第十九章第2节
家
1、家庭电路中电流过大的原因:一是: 用电器总功率过大 二是:________. 发生短路 ________________; 2、家庭电路中总功率过大一般是因为同时使 大功率用电器 短路现象则是直接或 用多个___________; 间接使_____ 火 和_____ 零 相连通造成的。 3、保险丝是用_____ 铅锑 合金的,它的电阻 ______ 比较大 ,熔点______ 比较低 ,当电流过大时,它 温度 升高而熔断,切断电路,起到保 由于_____ 护作用。
人教版九年级物理下册作业课件(RJ) 第十九章 生活用电 第2节 家庭电路中电流过大的原因
(3)请你提出一条预防这种火灾发生的措施:大__功__率__的__用__电__器__错__开__时__间__使__用______。
13.夏天,居民家里的空调、电扇都闲不住,导致电路火灾时有发生,调查发现 起火原因如出一辙:电线超负荷使电线内的金属导线发热引燃了外面的绝缘皮。根 据学过的物理知识回答:
(1)“超负荷”是指电路中的_电__流_____(选填“电流”或“电阻”)过大,此时漏电保护器 ___不__能____(选填“能”或“不能”)自动切断电路。
(2)发生短路。家庭电路中发生短路,电路中的总电阻很小,__电__流____很大,会产 生大量的_热___,使导线的温度急剧升高,很容易造成火灾。
2.保险丝 (1)材料:保险丝是利用电阻率比较__大__,熔点比较__低__的铅锑合金制成的。 (2)作用:当电流过大时,保险丝由于温度升高而___熔__断___,切断电路,对用电器 起到保护作用。 (3)选择:选择保险丝时,要使保险丝的额定电流等于或者稍大于电路中的最大正 常工作电流。
A.若保险丝熔断了,则可能是短路引起的 B.三孔插座的连接方式符合安全用电原则 C.若导线cd间断路,仍然可以安全使用三孔插座 D.若仅ab间断路,闭合开关,灯泡L仍能正常工作
12.在家庭电路中,各用电器之间是__并__联____(选填“串联”或“并联”)连接的。 星期天,小天在家里正开着空调上网查资料,当妈妈做饭时把电热水壶插头插进插 座时,空气开关立刻“跳闸”,小天分析其原因可能是电热水壶插短头路内部_______, 也可能是家庭电路中用电器过总大功率________。
最新电路中电流过大的原因
【例题】家庭电路中使用三盏电灯,灯泡 的额定功率分别 是P1=100w,P2=P3= 60w.求通过保险丝的电流. 解:∵I1=P1/U I2=P2/U I3=P3/U
∴I = I1+ I2+ I3= P1/U + P2/U + P3/U
一、家庭电路中电流过大的原因
1.短路 2.用电器的总功率过大
___________________________ _______________________
一、家庭电路中电流过大的原因
1. 短路 思考:
短路为什么会引起电流过大呢?说 出你的判断依据。
在短路情况下,根据欧姆定律可
知:因为电压U 一定,发生短路时电 阻R 很小;所以导致电路中的电流I
才能熔断。所以保险丝越粗,电阻越小,额定电
流越大。
友情提示:
更换保险丝时,不要换成更粗的保险丝,
铜丝、铁丝的熔点较高,所以千万不能用铜丝
或铁丝代替保险丝,否则当电路中电流过大时, 保险丝不能及时熔断,起不到保护电路的作用.
___________________________ _______________________
二、保险丝
几种常见的保险丝
___________________________ _______________________
二、保险丝
现在家庭中常用空气开关代替保险丝
当线路发生短路或严重电流过载时,短路电 流超过瞬时脱扣整定电流值,电磁脱扣器产生足 够大的吸力,将衔铁吸合并撞击杠杆,使搭钩绕 转轴座向上转动与锁扣脱开,锁扣在反力弹簧的 作用下将主触头分断,切断电源。
中考物理专题19.2家庭电路中电流过大的原因(解析版)
第十九章生活用电专题19.1 家庭电路一、学习目标1.知道家庭电路中电流过大的原因是家用电器总功率过大和短路。
2.知道保险丝的作用。
3.有初步安全用电和节约用电的意识。
二、课标要求知道家庭电路中电流过大的原因,有安全用电和节约用电的意识。
知识点一:家庭电路中电流过大的原因1.家用电器的总功率过大;2.短路。
知识点二:保险丝的作用当通过保险丝的电流超过保险丝的额定电流时,保险丝熔断,从而切断电路,对电路有保护作用。
【例题1】暑假的下午,小红的妈妈在用电饭锅煮饭,小红看着电视节目。
当他用遥控器将待机的空调开机时,家里的空气开关“跳闸”了,则“跳闸”的原因是同时工作的用电器______过大,根据家里空气开关上的铭牌,如图所示,小红建议爸爸妈妈应该更换______大一些的空气开关。
【答案】总功率;最大工作电流。
【解析】电路出现短路或电路中用电器的总功率过大会导致空气开关跳闸。
电路的总功率等于各用电器的功率之和,在家里用电饭锅煮饭、看着电视,又用遥控器将待机的空调开机时,家里的空气开关“跳闸”了,由于空调处于待机状态,所以不可能是短路,故引起家里的空气开关跳闸的原因是用电器的总功率过大。
由P=UI可知,电源电压一定,用电器的总功率过大,干路上的总电流过大,超过空气开关的最大工作电流,导致空气开关跳闸,因此应该更换最大工作电流大一些的空气开关。
【例题2】如图是小轩家的部分电路。
下列说法正确的是()A.若熔断器熔丝熔断了,可以用铜丝代替B.若导线cd间断路,仍然可以安全使用三线插座C.若闭合开关S,灯泡L不发光。
用测电笔检测e点,氖管不发光,则说明灯丝一定断了D.若ab间断路,灯泡L仍能正常工作【答案】D【解析】A、若熔断器熔丝断了,说明电路出现故障,应在排除故障后换用同规格的熔丝,绝不能用铜丝代替,故A错;B、若cd间断路,则插座接地线断了,用电器的金属外壳没有接地,存在安全隐患,故B错;C、e点与零线直接相连,灯泡正常发光情况下,用测电笔检测e点,氖管也不发光,所以不能说明灯丝断了。
最新部编人教版初中九年级物理全册《家庭电路》精品教学课件ppt
9、某人声称自己具有特异功能——不怕电,他把灯泡接在了两 根电线上,灯泡正常发光,取下灯泡后,他用双手同时抓住这 两根电线芯,并让别人用试电笔测其肌肤,众人见氖管发光而 瞠目结舌,对此,下列说法不正确的是( B )
A、这是伪科学的欺骗行为
进户线
❖ 从变压器上引出的低压供电线路,一根火线, 一根零线,电流从火线流向零线,沿途分别 进入每家每户,称为进户线。
❖ 注意:火线和零线不能直接相连(短路), 必须在火线和零线之间接入用电器才能相连。 (直接接用电器或通过插座接用电器)
接入顺序
❖ 进户线先接电能表,再接总开关和保护设备, 然后接电灯、插座和其他用电器。
封闭管式熔断器
有关保险丝
思考: ❖家用保险丝是由熔点较 低
的铅锑合金制成的。
❖当有过大的电流通过时,保险丝产生较 多的 热量 ,使它的温度达到 熔点, 保险丝 熔化,自动切断电路,起到保险 作用。
❖保险丝应安装在 干 路上。
b、保险丝材料: 一般由电阻率较大熔点较低的铅锑金属合金 做成的。 c、保险丝选择: 保险丝的电流等于或稍大于电路中正常工作 的电流。
触电的急救
首先切断电源,然后进行抢 救或灭火。
课堂小结
家庭电路的组成
组成:电能表、总开关、保险盒、 插座 和电灯等
保险丝的作用
空气开关——新型的保险装置
生
火线和零线
火线和零线
活
试电笔
用
单线触
电
低压触电 电 双线触电
常 识
触电的类型
高压电弧触电 高压触电
高压跨步电压触电
触电的急救
首先马上切断电源 人工呼吸
2024人教版物理九年级全一册教学课件2家庭电路
家庭用电
知识点二:家庭电路故障的判断 过载:当同时使用的用电器过多(多个用户集中同时使用多个大功率 的用电器或一个插座上使用多个大功率的用电器),用电器的总功率过 大,使电路中的电流过大,超过电路允许通过的电流,致使保险丝熔断 或烧坏电能表或造成用电器两端电压低于额定电压而不能正常工作。电 源电压一定,用电器的总功率过大时,根据公式 I P 可知,电路中的电
火线和零线
另一种常见试电笔形状如螺丝刀(见右图) ,使用时要用指尖抵住上端的金属帽。试电 笔通常也用来检查电气设备的外壳是否带电 。通常情况下,家庭电路中各个用电器的通 断,不应该影响其他用电器的通断,所以用 电器应该并联后接在电路中。控制用电器的 开关要连接在火线和用电器之间。
三线插头和漏电保护器
家庭电路的组成
当家庭电路需要修理时,必须断开总开关,这时室内全部电路 与外面的输电线分离,可以保证施工人员的安全。总开关的后 面是保险装置。熔丝(俗称保险丝)是简易保险装置,装在保 险盒内。电流过大时熔丝会熔化,切断电路,对用电器起到保 护作用。
家庭电路的组成
现在新建居民楼电路中的保险装置一般采用空 气开关,空气开关安装在电能表后,如右图所 示。当电路中的电流过大时,空气开关自动断 开,切断电路,俗称跳闸。在找出电流过大的 原因并把问题解决之后,重新闭合空气开关就 可以了。在电能表、总开关、保险装置之后, 可以连接用电器。电路中还可以安装插座,许 多家用电器可以接在插座上。
火线和零线
进户的两条输电线中,一条叫作端线,俗称火线,另一条叫作零线 。零线在入户之前已经和大地相连。 在家用电路中,知道进户的两条线哪条是火线、哪条是零线非常重 要。常用的方法是用试电笔来判断。
火线和零线
一种试电笔的构造如右图所示。氖管中充有稀薄的 氖气,两端是两个金属电极。当电极间的电压达到 一定值时,氖气会导电。当电流从一个电极流到另 一个电极时,氖气会发出红光。使用时,手指按住 笔卡,用笔尖接触被测的导线(手指千万不能碰到 笔尖)。
人教版物理九年级下册第2节 家庭电路中电流过大的原因
解答:售货员是从电能角度说的,顾客是从功 率的角度说的。售货员的意思是:用微波炉加热 食品耗费的电能不多,顾客的意思是:微波炉是 大功率用电器,使用时会使电路中的总电流超出 电能表所允许的最大值,从而熔断保险丝。解决 的方法:可以选择一款额定功率较小的微波炉。
课堂教学展示 随堂演练
1.在一个寒冷的冬天,小明家来了许多客人,
电流)如下表。从安全角度考虑,应选择哪种导 线作为电焊机的输出导线?请计算后说明。
导线规格
导线横截面积S/mm2 2.5
4
6 10
安全载流量1/A
28 37 47 68
导线规格
导线横截面积S/mm2 2.5
4
6 10
安全载流量1/A
28 37 47 68
解答:输出电流
I
P U
2000W 40V
50A,由
主要内容是把电线换成更粗的,电能表换成标定 电流更大的,请你说一说这种改造的必要性。
增大向用户输送的电功率,让 群众用好电。
课堂教学展示 进行新课
知识点一 家用电器的总功率对家庭电路的影响
1.家庭电路中的总功率: P=P1+P2+…+Pn
2.用电器的总功率过大是家庭电路中电流 过大的原因之一。
根据P=UI,可以得到 I P , U
课后反馈总结 布置作业
1.从课后习题中选取; 2.完成练习册本课时的习题。
课后反馈总结 习题解答(见教材P112动手动脑学物理) 1. 如图19.2-6所示的甲、乙两个电路中,
开关闭合后,输电线因电流过大而燃烧起来, 甲、乙两图产生电流过大的原因是不同的。其 原因各是什么?
甲
图19.2-6
乙
甲
九年级新动力物理全一册 学生用书 19-22章
第十九章 生活用电第1节㊀家庭电路1.家庭电路由㊀进户线㊀㊁㊀电能表㊀㊁㊀开关㊀㊁㊀保险装置㊀㊁㊀用电器㊀㊁㊀插座㊀㊀等组成.2.三孔插座比两孔插座多的那个孔是跟㊀大地㊀连接的,当用电器的三脚插头插在三孔插座里时,除把用电部分连入电路外,还把用电器的㊀金属外壳㊀㊀与㊀大地㊀连接起来.1.下列器材中,用于辨别火线和零线的是(㊀㊀)A .验电器B .电流表C .测电笔D .电能表2.下图是家庭电路的连接,其中完全正确的(3.下图为某同学设计的部分家庭电路示意图,其中电器元件连接错误的是(㊀㊀)A .空气开关双孔插座带开关的灯泡D .三孔插座第3题图第7题图4.家庭电路中,空气开关的主要作用是(㊀㊀)A .保持电路的电压不变B .可以节省电能C .保证用电器功率不变D .当电路中电流过大时自动切断电路5.家庭电路上用的是㊀交㊀流电,电压为㊀220㊀V .电源线有两根,一根是㊀火㊀线,一根是㊀零㊀线,判别这两根线可以用㊀测电笔㊀.6.装家庭电路时,从外面引入电源线,首先就要接入㊀电能㊀表.家庭电路中所有的用电器包括备用的插座都是㊀并㊀联的.控制用电器的开关应㊀串㊀联在与用电器相连的线上.7.如图所示是某同学家中烧水时的电水壶的接电线示意图.电水壶在正常工作的情况下, L 和 N两根导线之间的电压为㊀220㊀V ,若用验电笔去接触 L 和 N 两根导线,其中,能使验电笔内的辉光管发红色辉光的导线是㊀L ㊀(选填 L 或 N).8.某家庭电路的部分情况如图所示,下列说法正确的是(㊀㊀)A .进户线分为火线和地线B .电能表的标定电流为20AC .空气开关有保险丝的功能D .电能表与空气开关是并联137九年级新动力物理学生用书9.如图,将插线板的插头插入家庭电路的三孔插座使用时,下列说法正确的是(㊀㊀)A .插线板插孔L 与N 之间的电压是220V B .插线板插孔E 与零线连接可以用湿手拔插用电器的插头D .插线板指示灯不亮时不能提供电压第题图第9题图㊀第10题图10.有关如图所示图片,说法正确的是(㊀㊀)A .使用三孔插座是为了节能B .三脚插头内一根导线与用电器的金属外壳相连C .熔丝(俗称保险丝)烧断一定是发生了短路D .高压警示牌提醒我们的安全电压为220V 11.将如图所示完好的接线板连入家庭电路中,闭合开关S ,指示灯发光.再将台灯插入接线板上的插座,台灯与指示灯都能发光.则(㊀㊀)A .该接线板的连接线内只有火线和零线两根导线B .台灯与指示灯串联,并受开关S 控制C .台灯与指示灯并联,开关S 在干路上D .该接线板上有10个插孔会使检测的测电笔氖管发光第11题图㊀㊀㊀㊀㊀㊀㊀第12题图12.请用笔画线代替导线,将电灯和开关正确连入电路.13.如图甲所示的两种使用测电笔的方法,正确的是㊀B ㊀.如图乙所示是两种硬导线与螺钉压按式接法(箭头方向表示拧紧螺钉的方向),其中不容易造成接触不良的是㊀C ㊀.如图丙所示,用电水壶烧水时,若不慎有水溅入旁边的插座里,可能导致电路㊀短路㊀,使空气开关跳闸.14.(1)如图甲所示是家用插线板,在乙图画出插线板内部开关和两插座的连线,并接入家庭电路,要求:①插线板上的开关可同时控制两插座的通㊁断,②开关接通时两插座都能提供220V 电压.(2)把 220V㊀1100W的电暖气插入插座,在额定电压下工作:①流过电暖气的电流多大?②电暖气的电阻多大③电暖气多少小时消耗2.2k W h 的电能?④电暖气通过导线连到电路,为什么电暖气工作时放出大量热,而与其连接的导线却几乎不发热?(3)该插线板允许通过最大电流为10A ,通过计算分析,插线板能否让 220V㊀750W电吹风与上述电暖气同时工作138第2节㊀家庭电路中电流过大的原因1.家庭电路电流过大的原因:㊀㊀㊁㊀用电器总功率过大㊀.2.保险丝是由㊀㊀大㊁㊀㊀低的铅锑合金制成.当过大的电流通过时,保险丝产生较多的热量使它的温度达到熔点,于是保险丝熔断,㊀切断㊀电路,起到保险作用.1.在家庭电路中,各用电器之间是㊀(选填 串联 或 并联 )连接的.2.在家庭电路中,接入电路的用电器总功率为P,用电器的总电阻为R,接入电路的白炽灯总数为n,则它们之间的关系(㊀㊀)A.n越大,R越小,P越小B.n越大,R越大,P越小C.n越大,R越小,P越大D.n越大,R越大,P越大3.教学楼安装了40W的电灯30盏,现在电路上的保险丝断了,而备用的只有额定电流为3A的保险丝,那么比较合适的做法是(㊀㊀)A.用一根凑合使用B.将两根并联使用C.将两根串联使用D.用一根铜电线代替4.洗衣机㊁电冰箱㊁电脑等许多家用电器均使用三脚插头与电源插座连接,如图所示.细心观察可以发现,三脚插头中与用电器金属外壳连接的那个插脚比另外两个插脚要稍长.这样的设计主要考虑下列哪一因素(㊀㊀)A.使插头的造型更美观B.插入插座中可更稳固C.有利于识别火线和零线插脚D.插入插座时,可确保用电器外壳先接地5.小王家的空气开关发生了跳闸,则一定是电路中(㊀㊀)A.发生了短路B.用电器总功率过大C.电压大于220V D.总电流过大6.某家庭电路中安装有 220V㊀10A 的空气开关(未画出),下图是电路中的四种情况,开关全部闭合后,不会引起空气开关 跳闸 的是(㊀㊀)7.下列说法正确的是(㊀㊀)A.家庭电路中电流过大,一定是电路发生了短路B.连入电路中的用电器总功率越大,干路中的电流就越大C.保险丝熔断了,可以用铜丝或铁丝代替D.空气开关跳闸后,重新闭合开关就可以了8.自动空气开关的主要作用是当电路中的实际电流超过电路允许的最大工作电流时,自动 跳闸 ,切断电源保护用电器.小李家的自动空气开关经常 跳闸 ,造成这一现象的可能原因是(㊀㊀)A.电压太低B.同时用了太多用电器C.某条线路开路D.用电器金属外壳没有接地1399.小明的家中有150W的电视机一台,300W的洗衣机一台,100W的电冰箱一台,800W的电饭煲一只,40W的照明灯8盏,则安装电能表时,选用以下哪一种电能表最合适(㊀㊀)A.220V㊀5A B.220V㊀10AC.220V㊀15A D.220V㊀20A10.电能表标有 220V㊀10A 字样.家中正在使用着一台100W的电冰箱,两盏40W的日光灯.此时需要再用一个60W的台灯,可每当台灯的插头插进插座时,灯不亮,空气开关就 跳闸 ,发生这种现象的原因可能是(㊀㊀)A.用电器的总功率过大B.日光灯断路C.插头或台灯短路D.电冰箱的功率突然增大11.关于家庭电路中的保险丝,下列说法错误的是(㊀㊀)A.保险丝的熔点较低㊁电阻率较大B.当电流过大时,保险丝能自动切断电路C.不能用铜丝或铁丝代替保险丝D.保险丝不能用带有保险装置的空气开关代替12.在家庭电路中(㊀㊀)A.同时工作的用电器越多,总电阻越大B.微波炉是利用电流的热效应工作的C.如果家庭电路中不安装保险丝,那么发生短路时,会因为通过用电器的电流过大而烧毁用电器D.电炉工作时,电炉丝热得发红,而连接电炉丝的导线并不太热是因为导线的电阻比电炉丝的电阻小很多13.要在家庭电路中,添加新的大功率用电器(如空调等),下列可行的是(㊀㊀)A.在现有的照明电路中,只需将保险丝换成足够粗就行了B.在现有的照明电路中,只需将电能表和保险丝换成更大规格就行了C.在现有的照明电路中,须同时考虑电能表和保险丝的允许电流,还需考虑原电线的承受电流能力D.什么也不用考虑,再装上一个插座就行了14.有关家庭电路的说法正确的是(㊀㊀)A.家庭电路中并联使用的用电器总功率越大,通过电能表的电流就越大B.三孔插座上面的孔接地是将用电器的零线接地以防止有人触电C.控制灯泡的开关如果短路,熔断器就会熔断D.闭合控制灯泡的开关,灯泡不发光,一定是灯泡断路15.小明家新购置了一台电热水器,电热水器的铭牌如图甲所示.若自来水的温度是20ħ,加满水后,小明将温控开关调到如图乙所示的位置.接通电源,加热指示灯亮;达到设定温度时,加热指示灯熄灭.请回答下列问题:[水的比热容c水=4.2ˑ103J/(k g ħ)](1)㊀B㊀图.该电热水器的使用说明书上特别提醒: 请勿在同一线路上使用大功率电器 是为了防止㊀超负荷运行烧坏保险丝㊀. (2)加热指示灯从亮到灭的过程中,电热水器中的水一共吸收了多少热量?(3)电热水器正常工作时,其发热电阻丝中的电流强度为多少?电阻为多少?140第3节㊀安全用电1.触电:触电一般是指一定强度的㊀通过人体所引起的伤害事故.事实表明,㊀不高于㊀的电压才是安全电压.2.安全用电:对安全用电必须做到 四不 ,即不接触㊀低压㊀带电体;不靠近㊀高压㊀带电体;不弄湿用电器;不损坏㊀㊀.3.发现有人触电首先应㊀㊀.1.下列情景中,符合安全用电规范的是(㊀㊀)2.关于家庭电路及安全用电,下列说法正确的是(㊀㊀)A.低于220V的电压对人体都是安全的B.只有人体接触带电体时才会发生触电事故C.测电笔是用来测试物体是带正电还是带负电的D.用电器使用三线插头是防止漏电而采取的安全措施3.为了防止因电流过大发生危险,家庭电路中要安装保险丝,以保护用电器或人身安全.下列说法中正确的是(㊀㊀)A.人体触电是家庭电路中电流过大的原因B.保险丝的工作原理是电流的热效应C.制作保险丝的材料熔点较低㊁电阻较小D.制作保险丝的材料熔点较高㊁电阻较小4.有关用电常识的做法正确的是(㊀㊀)A.可以在绝缘的电线上晾晒衣物B.触电时可以用绝缘物将电线拨开C.雷暴时躲在高大浓密的树下安全D.更换灯泡时没必要断开电源5.下列有关安全用电的说法,正确的是(㊀㊀)A.家庭电路中的保险丝熔断,一定是用电器总功率过大B.闸刀开关的手柄是绝缘材料制成的C.三孔插座中比两孔插座多的那个孔是跟零线连接的D.电能表应该装在家庭电路支路上6.(2018 临沂)下列做法符合安全用电要求的是(㊀㊀)A.开关应接在电灯与零线之间B.在户外,不要靠近高压带电体C.使用测电笔时手不能接触金属体笔尾D.将三脚插头改为两脚插头接在两孔插座上7.小莉家刚买了一台空调,安装时空调应该与其他用电器㊀并联㊀(选填 串联 或 并联 ),空调的金属外壳应该㊀㊀.空调正常工作时,小莉把电水壶接入电路,家里的 空气开关 跳闸了,原因可能是发生了短路或㊀㊀.8.小乐家的洗衣机在使用时,接触金属门手柄会 麻手 .可解决的办法是给洗衣机电路㊀加接地线㊀(选填 增接零线 加接地线 或 增接熔丝 ).在冬季,输电线结冰容易造成倒塔(杆)断线,影响电能的输送.为了保证正常供电,通常要给输电线除冰:在短时间内让输电线不经过用电器而直接接通,使电路㊀㊀,输电线中的电流㊀增大㊀,产生的㊀热量㊀增加,使冰㊀熔化㊀(填物态变化名称).1419.为了同学们饮水安全㊁卫生,学校要安装一台电热水器,该电热水器的额定电压是380V,额定功率是15k W.连接该电热水器时,有四种绝缘铜芯导线供选择:其规格如下表所示.从既安全又经济的方面考虑,选用导线的横截面积是(㊀㊀)导线规格导线横截面积S/m m22.54610安全载流量I/A28374768A.2.5m m2B.4m m2C.6m m2D.10m m210.关于安全用电,下列说法中正确的是(㊀㊀)A.家用电器起火时,应迅速用水扑灭B.家庭电路中,保险丝熔断后,可用铜线代替C.用测电笔辨别火线㊁零线时,手指要接触笔尾金属体D.使用有金属外壳的家用电器时,应将其外壳接在零线上11.下列对应图示的做法,不符合安全用电与保护原则的是(㊀㊀)A.同时将双手分别接触裸露的火线和零线B.远离有此标志的设备C.雷雨天不在树下避雨D.家庭电路中安装熔断器12.电为我们的生活带来了许多方便之处,但我们也要注意在用电过程中的安全问题.下面有关家庭安全用电的说法中,错误的是(㊀㊀)A.电冰箱㊁洗衣机㊁空调之类的用电器,连入电路时应使用三孔插座B.电灯开关应该连在灯泡与火线之间,这样在检修灯泡时才不易发生触电事故C.如果电线较粗的话,我们可以在裸露的电线上晒衣服D.家里如果有较大功率的用电器,尽量不要同时使用,以免引起电线燃烧而引发火灾13.下列关于安全用电㊁防范触电的说法中错误的是(㊀㊀)A.家庭用电一定不要让总电流超出家里供电线和电能表所允许的最大值B.及时更换已达到使用寿命的保险装置㊁插座㊁导线㊁家用电器等C.可以使用湿润的抹布去擦洗正在工作的家用电器D.更换灯泡㊁搬动电器前应断开电源开关14.下列做法中,不符合安全用电要求的是(㊀㊀)A.维修用电器时一定要切断电源B.有金属外壳的用电器,金属外壳一定要接地C.发现有人触电应先救人后断电D.为了保证家庭电路安全,尽量不要同时使用多个大功率电器15.王强同学家中保险丝熔断后,正确的做法是(㊀㊀)A.断开电闸,更换一根相同规格的保险丝,再闭合电闸B.断开电闸,更换额定电流更大的保险丝,再闭合电闸C.断开电闸,用铜丝或铁丝替代保险丝,以免被再次烧断,再闭合电闸D.断开电闸,排除故障,再更换保险丝,最后闭合电闸142微专题1㊀家庭电路故障分析1.电工在断开开关时,取下灯泡,用测电笔测试灯头里面的两根导线,发现其中有一根导线使氖管发光,这种情况是否正常?原因是什么(㊀㊀)A.此现象正常,因为两根线一根是火线,另一根是零线B.此现象正常,因为开关断开的那根线不能使氖管发光C.此现象不正常,因为没接灯泡时,两根线都应使氖管发光D.此现象不正常,因为断开开关没接灯泡时,两根线都不应使氖管发光2.闭合开关后,灯泡不亮,在检查电灯不亮的原因时,将灯头盖打开,用测电笔分别接触灯头的两接线柱,氖管都亮.可能的故障原因是(㊀㊀)A.灯丝断了B.零线断了C.火线断了D.火线和零线直接接通了3.如图是小明家的部分电路,他将电饭煲的插头插入三孔插座后,正在烧水的电热水壶突然停止工作,但电灯仍正常发光,拔出电饭煲的插头,电热水壶仍不能工作,用试电笔分别测试插座的左㊁右孔,氖管均发光.若电路中只有一处故障,则(㊀㊀)A.电热水壶所在电路的b㊁c间断路B.插座的接地线断路C.电路的c㊁d间导线断路D.电路的a b间导线断路第3题图第4题图4.如图是一条刚装好的家庭电路,在未装保险丝之前,先把灯泡L0接在装保险盒的两个接线柱上,当只闭合S1时,L0和L1发光都偏暗;当只闭合S2时,L0正常发光;当只闭合S3时,L0不发光,则下列判断正确的是(四只灯泡的额定电压均为220V)(㊀㊀)A.灯泡L1所在支路正常B.灯泡L2所在支路正常C.灯泡L3所在支路正常D.装好保险丝,合上所有开关后,灯泡都能正常发光5.家庭电路中有时会出现这样的现象:原来各用电器都在正常工作,当把手机充电器的插头插入插座时,家里所有的用电器都停止了工作,其原因可能是(㊀㊀)A.这个插座的火线和零线原来就相接触形成了短路B.插头与这个插座接触不良形成了断路C.插头插入这个插座时,导致火线和零线相接触形成了短路D.同时工作的用电器过多,导致干路电流过大,保险开关跳闸6.如图所示的电路中,正常发光的三盏灯突然全部熄灭,经检查保险丝完好,用试电笔插进插座的两孔,氖管均发光.造成这一现象的原因是(㊀㊀)A.插座发生短路了B.进户的零线断了C.进户的火线断了D.某盏灯的灯丝断了第6题图第题图1437.小军学完初中电学知识,恰逢家中电灯不亮(如图所示),他闭合开关后,兴冲冲地拿起试电笔测试图中的a㊁b㊁c㊁d四点时,发现只有b点不发光,请你帮他分析可能发生的故障是(㊀㊀)A.火线与零线短路B.b㊁c之间某处断路C.a㊁d之间某处短路D.灯丝断了8.空气开关跳闸后,复位时又立即跳起,下列不可能的是(㊀㊀)A.电路中有短路现象B.电路中出现开路现象C.电路中总功率过大D.空气开关的额定电流过小9.赵先生家中井水突然变热至47ħ,让人恐慌.维修电工访谈得知:水井内有抽水泵(电动机),原来可以正常工作,井水温度也正常;自从水泵坏了之后,开关S就一直断开,但井水温度从此明显变高.电工检测发现:开关处确实断开,但水泵和井水都带电.由此可知,赵先生家水泵电路的实际连接方式为下图中的(㊀㊀)10.家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备.家庭电路漏电时,通过火线与零线的电流不相等,漏电保护器中有一特殊装置(在图中虚线框内,未画出)检测到这一差异后,便切断电源,起到保护作用.漏电保护器中还有试验电路,由一只开关S与电阻R组成,闭合开关S就能模拟漏电情形.试验电路的连接符合要求的是(㊀11.某同学把断开开关的台灯的插头刚刚插进电源插座时,干路中的保险丝立即被熔断,若导线均完好,则发生这种情况的最大可能是㊀插头㊀短路;若只有在闭合台灯开关时,才发生上述情况,则引起故障的最大可能是㊀灯座(或灯头)㊀短路.12.如图为部分家庭电路,写出用测电笔分别测试a b c d e各点的现象:(1)S闭合,a㊀氖管发光㊀,b㊀氖管发光㊀,c㊀氖管不发光㊀,d㊀氖管不发光㊀,e㊀㊀.(2)S断开,a㊀氖管发光㊀,b㊀氖管不发光㊀,c㊀氖管不发光㊀,d㊀氖管不发光㊀,e㊀㊀.13.小科家有几盏相同的照明灯,如图甲所示,按要求连接在家庭电路上,并由一个开关控制. (1)取下任何一个灯泡后,闭合开关,其余的灯仍能发光,则这几盏灯之间是㊀并㊀联的. (2)小科觉得连接灯泡的金属导线没有用绝缘材料包裹,可能有安全隐患.如果照明灯的额定电压是220V,要辨别连接灯泡的两根金属导线中与火线相连的一根,请写出检测工具及步骤. (3)小科用第(2)题的检测方法也无法辨别,于是怀疑照明灯的额定电压不是220V,观察灯泡外包装,上面有如图乙所示信息.请你对这种接线方法的安全性进行分析.144微专题2㊀本章易错题辨析1.内蒙古上海庙至山东省临沂市沂南县800k V特高压直流输电工程,是 十三五 期间国家电网规划投资建成落点临沂市的特高压输电工程.若输电功率一定,将输电电压从400k V提高到800k V,则输电电流将从I变为㊀㊀I,输电线路上损失的电能将㊀㊀(选填 增加 减少 或 不变 ).2.如图甲是一种新型插座,它能即时显示接在该插座上的用电器的工作电压和所耗电费等(插座本身消耗电能由内部电池提供).小明将装有质量为2.4k g㊁初温为10ħ水的电水壶插在该插座上,这时插座屏幕上显示如图乙所示,当水烧开至100ħ时,屏幕显示如图丙所示.这段时间内电水壶消耗的电能为㊀㊀J,实际功率为㊀㊀W,电水壶烧水的效率为㊀㊀.[电费单价:0.5元/k W h; c水=4.2ˑ103J/(k g ħ)]3.某电压力锅额定电压为220V,加热功率为1100W,保温功率为100W.(1)在使用电压力锅时,应选用㊀三㊀线插座;其在加热状态下发热体的电阻为㊀44㊀Ω.(2)压力锅易将食物煮熟的原因是通过增大锅内气压使水的沸点升高.若将质量2k g㊁初温为20ħ的水加热至120ħ,水吸收的热量为㊀8.4ˑ10㊀J.[c水=4.2ˑ103J/(k g ħ)](3)若家中仅使用压力锅正常工作0.5h,标有 1200i m p/k W h 的电能表指示灯闪烁600次,则加热㊁保温时间之比为㊀1㊀.4.如图甲所示的电热水壶有两个开关S1㊁S2,水达到100ħ时沸腾,沸腾了一会后,壶内积聚大量水蒸气使S1自动断开,停止加热;若某种原因使S1不能断开,水会烧干,直至壶的温度升高到125ħ时S2自动断开,才停止加热.[ρ水=1ˑ103k g/m3,c水=4.2ˑ103J/(k g ħ)](1)电热水壶的加热电阻R两端电压为220V,加热功率1100W.求通过R的电流是多少?R的阻值是多少(2)体积为1ˑ10-3m3的水质量是多少?这些水从30ħ加热到80ħ要吸收多少热量?(3)为实现上述功能,应采用如图乙所示的哪幅电路图㊀㊀㊀㊀.(4)若壶盖未合上,水会一直沸腾,但壶不能自动断电,这是因为壶内的水蒸气量不足导致哪个开关无法自动断开水烧干之前,为什么壶的温度不会达到125ħ㊀㊀1455.养生壶是一种用于养生保健的可以烹饮的容器,类似于电水壶.其最大的特点是采用一种新型的电加热材料,通过高温把电热膜电子浆料(金属化合物)喷涂在玻璃表面形成面状电阻,在两端制作银电极,通电后产生热量把壶内的水加热.小明家买了一把养生壶(图甲),其铭牌如下表所示.小明关闭了家中的其他所有用电器,并在壶中加入初温为25ħ的水,6m i n 将水烧开(标准大气压下),求:(1)在加热过程中家用电能表(图乙)的转盘转了300转,此过程中养生壶消耗的电能是多少?(2)如果养生壶的热效率是87.5%,此过程中水吸收的热量是多少?(3)壶中水的质量是多少?(4)养生壶两端的实际电压是多少?(不考虑温度对电阻的影响)㊀㊀㊀型号额定电压频率额定功率H X-201504220V 50H z1210W6.如图甲是用来焊接自来水管的塑料热熔器,通电后,加热头发热,使需对接的塑料水管的两头熔化,将它们对接,紧压在一起,冷却后就可以焊接成一根水管了,其电路部分如图乙所示,S 1是手控开关,S 2为温控开关,N D 为指示灯,R 1是限流电阻,R 2和R 3为电热丝,下表是它的技术参数.请解答下列问题:㊀产品名称便携式自动控温式P P R/P P -R 塑料管材型号20-32MM (配Φ20㊁Φ25㊁Φ32模头)环境温度-20ħ~50ħ额定电压220V加热头温度260ʃ5ħ功率加热状态电热丝功率:1000W 保温状态电热丝功率:250W 安全指标绝缘电阻不小于1MΩ(1)若指示灯N D 用 3V㊀10m A 的发光二极管,则限流电阻R 1的阻值多大才能使指示灯正常发光?(2)电热丝R 2的阻值多大?(3)当环境温度是20ħ时,熔化1k g 的PV C 塑料需要吸收106J 热量,此时塑料热熔器的效率为90%.某次熔接需要熔化90g 的P V C ,在塑料热熔器正常工作情况下需要加热多长时间?146微专题3㊀本章教材透析1.保险丝的主要作用是(㊀㊀)A.保证电路的电压不变B .保证电路的电流不变C .保护人体的安全D.在电流强度超过规定值时自动切断电路2.如图所示,用试电笔检测三孔插座是否带电,氖管发光时,人不会触电是因为(㊀㊀)A.人体的电阻很大B .试电笔中串联了一个很大的电阻C .没有电流通过人体D.家庭电路的电压没有超出安全电压第2题图㊀㊀㊀㊀第3题图㊀㊀㊀㊀第4题图3.家庭经常用到的三孔插座和三脚插头,如图所示.下面接法正确的是(㊀㊀)A.1孔接地,1脚接用电器外壳B .2孔接地,2脚接用电器外壳C .3孔接地,3脚接用电器外壳D.不论哪孔接地,哪脚接用电器外壳都可以4.某用电器使用的插头(平视和侧视图如图所示)插进插座时用电器能正常使用,下列说法正确的是(㊀㊀)A.插头的 E 脚连接插座中的火线为用电器供电B .该用电器的额定功率不超过2500W C .整个插头都是导体D. E脚长度也可设计得比其他两脚短5.小红家的电路进户总开关上安装着漏电保护器.关于漏电保护器铭牌上所提供的一些数据,下列解释正确的是(㊀㊀)A.只有当进户电压大于220V 或用电电流大于20A 时,才能起到保护作用B .当漏电电流达到15m A 时就能起保护作用C .当漏电持续0.1s 以上时会自动切断电路D.当漏电电流大于30m A 时,会在0.1s 以内自动切断电路㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀20A㊀㊀㊀220V额定漏电动作电流㊀30m A 额定漏电不动作电流㊀15mA漏电分断时间㊀<0.1s第5题图㊀㊀㊀㊀第6题图6.对于家庭电路中的漏电保护器和空气开关的作用,以下说法不正确的是(㊀㊀)A.发生如图甲触电时,漏电保护器不起作用B .发生如图乙触电时,漏电保护器不起作用C .发生如图所示的两种触电时,空气开关都不会断开电路D.当电路发生短路时,空气开关会自动切断电路7.在下列的四幅图中,遵守安全用电原则,不会引起触电的是(㊀㊀)147。
家庭电路中电流过大的原因PPT课件(人教版)
二、短路对家庭电路的影响
想想议议 有时候家庭电路中用电器的总功率并不是很大,
但是也会产生电流过大的现象,你认为原因可能是 什么?
短路是家庭电路中电流过大的另一个原因。
二、短路对家庭电路的影响
你知道形成家庭电路中短路的原因是什么吗? 由于改装电路时不谨慎、或绝缘皮破损或老化 等原因使火线和零线直接连通。 家庭电路中短路很容易造成火灾。
3、电路中电流过大使保险丝熔断的原因 是:产生短路 和 用电器的总功率。过大
4、选择保险丝时不能太粗也不能太细, 如果太粗,造成的后果是: 电流超过规定值时保险丝也不熔断对 电路起不到保护的作用 如果保险丝太细,造成的的后果是: 电流稍微增大保险丝就要熔断,不能 保证用电器正常工作
因此要根据电路的情况选择合适的保险 丝。
பைடு நூலகம்、保险丝的作用
4.新型保险装置:空气开关
空气开关
住宅配电箱
怎样选购保险丝?
方法: ⑴电能表的参数:220V 20A 保险丝选用额定电流为20A的
根据:I=P/U=3500W/220V=16.8A
②用电器总功率:P=P1+P2+P3+…. 保险丝选用额定电流略大于P/220V
课堂小结
家庭电路中电流过大的原因有两个,一是电 路产生短路,二是电路中用电器的总功 率过大。
保 险 丝
的 规 格
直径 额定电流 熔断电流 直径 额定电流 熔断电流 (毫米) (安) (安) (毫米) (安) (安)
0.28
1
2
1.25
7.5
15
0.40
1.5
3
1.51
10
20
0.52
2
4
人教版九年级物理全册第十九章《生活用电》第1节《家庭电路》课件
的个数,请猜想会发生什么现象? 产生这些现象的原因是什么?
A
为什么用电器总功率过大时会引起电 流过大呢?
一、家庭电路中电流过大的原因
现象:并联的灯泡越多,电流表的 示数越大,并联的灯泡足够多时,保险 丝就会熔断。
分析:灯泡是并联的,并联的灯泡 越多,电路中总功率越大,根据I=P/U 可知,U一定,P大,I也大,所以并联 的电灯越多干路电流越大。
献计献策:
为了防止电路中电流过大引发事故,你 有哪些好的建议?
1、避免同时使用功率过大的用电器
2、改造线路
1、保险丝
3、加装保险装置
……
2、空气开关
商场里,一位顾客和一位卖微波炉 的售货员出现了不同意见。 售货员说:微波炉很省电,用它加 热食品用不了多少电费。 顾客说:微波炉很费电,他家的微 波炉一开就“烧保险”。 他们各是从什么角度说的?你能解 决他们的矛盾吗?
?想 想 议 议
1、看到什么现象?短路时灯泡 损坏了吗? 2、短路为什么会引起火灾?日 常生活中要如何防止短路呢?
一、家庭电路中电流过大的原因
2.用电器的总功率过大 思考: 用电器的总功率过大也会引起电流 过大,能说出你的判断依据吗?
能不能用实验证实 你的判断呢?
总功率过大是电 一、家庭电路中电流过大的原因 流过大的原因 如图所示,逐渐增加并联电灯
A、总电流变大 B、总电压变大
C、总电阻变大
D、总功率变大
5、小华家有30W日光灯2盏,15W的电灯3盏, 60W的彩电1台,100W的电冰箱1台,300W 的洗衣机1台,600W的音响1台,1kW的电饭 煲1个,问:他家的总保险丝应如何选择?
( 答案:I总=P总/U总=2165W/220V=10A )
19.2家庭电路中电流过大的原因-人教版物理九年级优质教学课件
3.家庭电路中的保险丝熔断了,以下原因中不可能的是( C )
A.使用的用电器总功率过大
电流过大
B.插座中的两根导线的线头相碰了
短路,电流过大
C.拉线开关中两根导线的线头相碰了
D.保险丝的规格不符合规定的要求 若I额选择过小→I > I熔
课堂练习
4.如图所示的甲、乙两个电路中,开关闭合后,电线燃烧起 来,甲产生的原因是_电__路__中__同__时__使__用__的__用__电__器__总__功__率__过__大__; 乙产生的原因是___短__路______。
学习目标
知道家庭电路中电流过大的原因是家用电 01
器的总功率过大和短路。 太阳 02 知道保险丝的作用。
03 有初步的安全用电常识和节约用电意识。
复
习
家庭电路的组成:
一、家用电器的总功率对家庭电路的影响
1.家庭电路中的总功率:P = P1+ P2 + …+ Pn 根据P =UI,可以得到 I P
①原子核衰变时电荷数和质量数都守恒 3、减弱噪声的方法:在声源处减弱、在传播过程中减弱、在人耳处减弱。 3.连通器的原理有哪些应用: ①国际单位制中采用摄氏温度。
太现阳象: (2)熔点:晶体熔化时的温度。
光的直线传播实例:小孔成像、树林中的光斑、影子(人影、手影、树影等)、激光准直等。
电流增大到一定程度时,保险丝熔 (4)自动控制、方便控制方面的应用:锅炉水位计、自动喂水器等
P总 =P1+P2=1000W +5600W=6600W 电能表允许使用的最大功率
P0=UI0=220V×40A=8800W 可以再接入这样一台空调。
想想议议
有时候家庭电路中用电器的总功率并不是很大,但是也会
人教版九年级物理19.2家庭电路中电流过大的原因(共26张PPT)
家庭电路中电流过大的原因
例2.小军同学在学习了电路和安全用电的有关知识后,回家对家里的用电器及用电情况进行了 全面的调查,调查记录如表。 (1)星期天中午,小军用电饭煲煮饭的同
时,观看电视新闻,为了节约能源,只 开了厨房里的一盏灯,恰巧电冰箱正 在工作。让我们求这时小军家的家用 电路中的总电流是多大?
的熔丝并联,然后只闭合 S 和 S1,若 L 正常发光,说明 L1 短路 ; 只闭合 S 和 S2,若 L
发出暗红色的光(发光不正常),说明 L2 正常 。(选填“正常”、“短路”或“断
路”)
用校验灯检验电路时:
校验灯正常发光,
说明与它串联的用电器处于短路状态.
校验灯不正常发光, 说明与它串联的用电器正常接通.
A.开关发生了短路 C. 插头发生了短路
B.插座发生了短路 D.灯座发生了短路
家庭电路故障分析
例4.如图是小明家的部分电路,他将电饭煲的插头插入三孔插座后,正在烧水的电热水壶突 然停止工作,但电灯仍正常发光,拔出电饭煲的插头,电热水壶仍不能工作,用试电笔分别测 试插座的左、右孔,氖管均发光。若电路中只有一处故障,则( )
家庭电路中电流过大的原因
焦耳定律的公式:
越大
Q = I2Rt
越多
导线的温度会急剧升高,容易引起火灾
保护用电器或人身安全
家庭电路中电流过大的原因
保险丝: 由电阻比较大、熔点比较低的铅锑合金制成
不同粗细的保险丝,额定电流不同
I ≦ I额 保险丝正常工作
I > I额 I ≧ I熔
保险丝熔断,切断电路
选择额定电流等于或稍大于电路中最大 正常工作电流的保险丝接入电路
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
3、刚组装好的家庭电路实验板,开关一闭合,保险丝马 上就熔断,灯泡不亮,其原因可能是( C)
A、灯泡里的钨丝断了 B、开关接触不良
C、零线与火线短路
D、电路没有接通
I0
A
S1
I1 S2
I2 S3
M
I3
所以:盲目同时使用过多用电器——用电 功率变大——电流过大——易引发火灾。
二、家庭电路中电流过大的原因
1 、电路中用电器总功率过大造成电路中电 流过大。
2、短路造成电路中电流过大。 短路---总电阻很小-----干路中电流过大。
三、认识电路安全卫士—保险装置
1、保险丝的作用:对电 路起安全保护作用
2、保险丝材料的特点: 保险丝是由电阻较大而熔点较低的铅锑合金制成。 3、保险丝原理:
电阻大,当电路中的电流过大时,保险丝产生较多的热 量,使它的温度达到熔点,于是保险丝熔断,自动切断电 路,保障线路和电器的安全,避免火灾。
空气开关
当线路发生短路或严重过载电流时,短路电流超 过瞬时脱扣整定电流值,电磁脱扣器产生足够大的吸 力,将衔铁吸合并撞击杠杆,使搭钩绕转轴座向上转 动与锁扣脱开,锁扣在反力弹簧的作用下将主触头分 断,切断电源。
第十九章 生活用电
第二节 家庭电路中电流过大的原
一、家用电器的总功率对家庭电路的影响 用电功率变大,给电路会带来什么变化?
电压(U)的变化?电流(I)的变化?
一、家用电器的总功率对家庭电路的影响
家庭电路中电压是220V 保持不变。因为P=UI, 所以I=P/U, 用电功率P 变大,I就变大,用电功 率变大会造成电路中电 流变大。
4、造成家庭电路中电流过大的原因不可能是( B)
A、火线与零线短路
B、用电器与电路接线不良
C、接入了大功率的用电器 D、电路中总人,今天的我,比昨天更强。瀑布跨过险峻陡壁时,才显得格外雄伟壮观。勤奋可以弥补聪明的不足,但聪明无法弥补懒惰的缺陷。孤独是 每个强者必须经历的坎。有时候,坚持了你最不想干的事情之后,会得到你最想要的东西。生命太过短暂,今天放弃了明天不一定能得到。只有经历人生 的种种磨难,才能悟出人生的价值。没有比人更高的山,没有比脚更长的路学会坚强,做一只沙漠中永不哭泣的骆驼!一个人没有钱并不一定就穷,但没 有梦想那就穷定了。困难像弹簧,你强它就弱,你弱它就强。炫丽的彩虹,永远都在雨过天晴后。没有人能令你失望,除了你自己人生舞台的大幕随时都 可能拉开,关键是你愿意表演,还是选择躲避。能把在面前行走的机会抓住的人,十有八九都会成功。再长的路,一步步也能走完,再短的路,不迈开双 脚也无法到达。有志者自有千计万计,无志者只感千难万难。我成功因为我志在成功!再冷的石头,坐上三年也会暖。平凡的脚步也可以走完伟大的行程。 有福之人是那些抱有美好的企盼从而灵魂得到真正满足的人。如果我们都去做自己能力做得到的事,我们真会叫自己大吃一惊。只有不断找寻机会的人才 会及时把握机会。人之所以平凡,在于无法超越自己。无论才能知识多么卓著,如果缺乏热情,则无异纸上画饼充饥,无补于事。你可以选择这样的“三 心二意”:信心恒心决心;创意乐意。驾驭命运的舵是奋斗。不抱有一丝幻想,不放弃一点机会,不停止一日努力。如果一个人不知道他要驶向哪个码头, 那么任何风都不会是顺风。行动是理想最高贵的表达。你既然认准一条道路,何必去打听要走多久。勇气是控制恐惧心理,而不是心里毫无恐惧。不举步, 越不过栅栏;不迈腿,登不上高山。不知道明天干什么的人是不幸的!智者的梦再美,也不如愚人实干的脚印不要让安逸盗取我们的生命力。别人只能给 你指路,而不能帮你走路,自己的人生路,还需要自己走。勤奋可以弥补聪明的不足,但聪明无法弥补懒惰的缺陷。后悔是一种耗费精神的情绪,后悔是 比损失更大的损失,比错误更大的错误,所以,不要后悔!复杂的事情要简单做,简单的事情要认真做,认真的事情要重复做,重复的事情要创造性地做。 只有那些能耐心把简单事做得完美的人,才能获得做好困难事的本领。生活就像在飙车,越快越刺激,相反,越慢越枯燥无味。人生的含义是什么,是奋 斗。奋斗的动力是什么,是成功。决不能放弃,世界上没有失败,只有放弃。未跌过未识做人,不会哭未算幸运。人生就像赛跑,不在乎你是否第一个到 达终点,而在乎你有没有跑完全程。累了,就要休息,休息好了之后,把所的都忘掉,重新开始!人生苦短,行走在人生路上,总会有许多得失和起落。 人生离不开选择,少不了抉择,但选是累人的,择是费人的。坦然接受生活给你的馈赠吧,不管是好的还是坏的。现在很痛苦,等过阵子回头看看,会发 现其实那都不算事。要先把手放开,才抓得住精彩旳未来。可以爱,可以恨,不可以漫不经心。我比别人知道得多,不过是我知道自己的无知。你若不想 做,会找一个或无数个借口;你若想做,会想一个或无数个办法。见时间的离开,我在某年某月醒过来,飞过一片时间海,我们也常在爱情里受伤害。1、 只有在开水里,茶叶才能展开生命浓郁的香气。人生就像奔腾的江水,没有岛屿与暗礁,就难以激起美丽的浪花。别人能做到的事,我一定也能做到。不 要浪费你的生命,在你一定会后悔的地方上。逆境中,力挽狂澜使强者更强,随波逐流使弱者更弱。凉风把枫叶吹红,冷言让强者成熟。努力不不一定成 功,不努力一定不成功。永远不抱怨,一切靠自己。人生最大的改变就是去做自己害怕的事情。每一个成功者都有一个开始。勇于开始,才能找到成功的 路。社会上要想分出层次,只有一个办法,那就是竞争,你必须努力,否则结局就是被压在社会的底层。后悔是一种耗费精神的情绪后悔是比损失更大的 损失,比错误更大的错误所以不要后悔。每个人都有潜在的能量,只是很容易:被习惯所掩盖,被时间所迷离,被惰性所消磨。与其临渊羡鱼,不如退而结网。 生命之灯因热情而点燃,生命之舟因拼搏而前行。世界会向那些有目标和远见的人让路。不积跬步,无以至千里;不积小流,无以成江海。骐骥一跃,不 能十步;驽马十驾,功在不舍。锲而舍之,朽木不折;锲而不舍,金石可镂。若不给自己设限,则人生中就没有限制你发挥的藩篱。赚钱之道很多,但是 找不到赚钱的种子,便成不了事业家。最有效的资本是我们的信誉,它小时不停为我们工作。销售世界上第一号的产品——不是汽车,而是自己。在你成
4、保险丝选用原则:使它的额定电流等于 或稍大于电路正常工作时电流最大值。 5、要接在火线上
注意:
(1)保险丝不能太粗
保险丝越粗,额定电流和熔断电流就越 大;
(2)禁止用铁丝、铜丝替代保险丝。它们 的熔点高,电阻小。电流过大时不熔断,起 不到保险的作用。
1、保险丝是安装在干路上的,一间厂房里装有“220V 40W”的电灯10盏,“220V 25W”的电灯10盏,那么这 些电灯全部工作时,通过保险丝的电流约是(D ) A、0.29A B、1.14A C、1.82A D、2.95A
