满堂楼板支撑计算
满堂脚手架的设计验算
规范》表5。3。3采用
h—---立杆步距
l=1。155×1。7×1.5 0
=2。94 m
i =1.58cm
λ= l/ i=2。94/1.58=186,[λ］，210 0
满足要求
查《脚手架规范》附录C的稳定系数 ψ=0。207 ?、立杆的稳定性计算:
2钢管立杆受压应力计算值；σ=7172/（0。207×489） = 70。85N/mm;
22立杆稳定性计算 σ= 70.85 N/mm < [f］= 205 N/mm
满足要求
2、?3，?6轴/？D，?E入口大厅(14.35m）110mm厚楼板计算， 取0.9m×0。9m水
平投影面积为一个计算单元，立杆取最底一步立杆底端为计算截面。 ？、荷载计算
64转半径经计算为i=158mm,截面惯性矩I=1.219×10mm，弹性模量E=2。06×5232 10N/mm，截面模量W=5080mm,钢管抗压强度设计值:［f］=0。205kN/mm
荷载计算参数：
2模板与木方自重：0.35 kN/mm
2混凝土与钢筋自重：25 kN/mm
2倒混凝土荷载标准值:1。0 kN/mm
纵横水平杆自重：
（0。9+0。3）×2×9×3。84×9。8/1000=0。813 KN
直角扣件自重 :
13。2×9/1000=0.118KN
对接扣件自重:
18.4×2/1000=0。037 KN
旋转扣件自重：
14。6×6/1000=0.087 KN
N=5.347 KN G
施工活荷载：
0.9×0.3×2=0.54KN
模板与木方自重:
满堂楼板模板支架计算(板厚120mm高度2.88m)
计算依据1《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。 计算依据2《施工技术》2002.3.《扣件式钢管模板高支撑架设计和使用安全》(杜荣军)。
计算参数:
模板支架搭设高度为3.0m， 立杆的纵距 b=0.90m，立杆的横距 l=0.90m，立杆的步距 h=1.50m。 面板厚度14mm，剪切强度1.4N/mm2，抗弯强度15.0N/mm2，弹性模量6000.0N/mm4。 木方40×90mm，间距300mm，剪切强度1.6N/mm2，抗弯强度13.0N/mm2，弹性模量9500.0N/mm4。 模板自重0.35kN/m2，混凝土钢筋自重25.00kN/m3，施工活荷载2.5+2.0kN/m2。 扣件计算折减系数取1.00。
7
= Asfy/bh0fcm = 2563.00×300.00/(4500.00×100.00×6.95)=0.245 查表得到钢筋混凝土受弯构件正截面抗弯能力计算系数为
s=0.241 此层楼板所能承受的最Байду номын сангаас弯矩为：
M1= sbh02fcm = 0.241×4500.000×100.0002×6.95×10-6=75.37kN.m 结论：由于 Mi = 75.3> Mmax=41.388 所以第7天以后的各层楼板强度和足以承受以上楼层传递下来的荷载。 第2层以下的模板支撑可以拆除。
三、板底支撑钢管计算 横向支撑钢管计算
横向支撑钢管按照集中荷载作用下的连续梁计算。 集中荷载P取木方支撑传递力。
2.44kN
2.44kN
2.44kN
A
B
900
900
900
支撑钢管计算简图
满堂支撑架计算规范
满堂支撑架计算规范根据JGJ 130-2011135．4 满堂支撑架计算5．4．1满堂支撑架顶部施工层荷载应通过可调托撑传递给立杆。
5．4．2满堂支撑架根据剪刀撑的设置不同分为普通型构造与加强型构造，其构造设置应符合本规范第6．9．3条规定，两种类型满堂支撑架立杆的计算长度应符合本规范第 5．4．6条规定。
5．4．3立杆的稳定性应按本规范式（5．2．6-1）、式（5．2．6-2）计算。
不组合风荷载时: N/φA≦f （5.2.6-1）组合风荷载时: N/φA+Mw/W≦f （5.2.6-2）式中：N——计算立杆的轴向力设计值（N），不组合风荷载时N=1.2（NG1k +NG2k）+1.4ΣNQk（5.2.7－1）组合风荷载时N=1.2（NG1k +NG2k）+0.85×1.4ΣNQk（5.2.7－2）式中：NG1k——脚手架结构自重产生的轴向力标准值；NG2k——构配件自重产生的轴向力标准值；ΣNQk——施工荷载产生的轴向力标准值总和，内、外立杆各按一纵距内施工荷载总和的1/2取值。
φ——轴心受压构件的稳定系数,应根据长细比λ由本规范附录A表A.0.6取值;表A.0.6 轴心受压构件的稳定系数φ(Q23511钢)注：当λ＞250时，φ=7320/λ2λ——长细比, λ=l 0/i ；l 0——计算长度（mm ），应按本规范式第5.4.6条的规定计算;i ——截面回转半径，可按本规范附录B 表B.0.1采用; 表 B.0.1 钢管截面几何特性外径Φ，d 壁厚t 截面积 A (cm 2) 惯性矩 I (cm 4) 截面模量 W (cm 3) 回转半径i (cm) 每米长质量(kg/m)mm 48.3 3.6 5.06 12.71 5.26 1.59 3.97A ——立杆截面面积（mm 2），可按本规范附录B 表B.0.1采用;M w ——计算立杆段由风荷载设计值产生的弯矩（N ·mm ），可按下式计算：M w =0.9×1.4M wk =0.9×1.4ωk l a h 2/10 （5.2.9）式中：M wk ——风荷载产生的弯矩标准值（N ·mm ）；w w ——风荷载标准值（kN/m 2），应按本规范式（4.2.5）式计算；l a ——立杆纵距（m ）。
满堂支撑架计算规范
满堂支撑架计算规范根据JGJ 130-2011135．4 满堂支撑架计算5．4．1满堂支撑架顶部施工层荷载应通过可调托撑传递给立杆。
5．4．2满堂支撑架根据剪刀撑的设置不同分为普通型构造与加强型构造，其构造设置应符合本规范第6．9．3条规定，两种类型满堂支撑架立杆的计算长度应符合本规范第 5．4．6条规定。
5．4．3立杆的稳定性应按本规范式（5．2．6-1）、式（5．2．6-2）计算。
不组合风荷载时: N/φA≦f （5.2.6-1）组合风荷载时: N/φA+Mw/W≦f （5.2.6-2）式中：N——计算立杆的轴向力设计值（N），不组合风荷载时N=1.2（NG1k +NG2k）+1.4ΣNQk（5.2.7－1）组合风荷载时N=1.2（NG1k +NG2k）+0.85×1.4ΣNQk（5.2.7－2）式中：NG1k——脚手架结构自重产生的轴向力标准值；NG2k——构配件自重产生的轴向力标准值；ΣNQk——施工荷载产生的轴向力标准值总和，内、外立杆各按一纵距内施工荷载总和的1/2取值。
φ——轴心受压构件的稳定系数,应根据长细比λ由本规范附录A表A.0.6取值;表A.0.6 轴心受压构件的稳定系数φ(Q23511钢)注：当λ＞250时，φ=7320/λ2λ——长细比, λ=l 0/i ；l 0——计算长度（mm ），应按本规范式第5.4.6条的规定计算;i ——截面回转半径，可按本规范附录B 表B.0.1采用; 表 B.0.1 钢管截面几何特性外径Φ，d 壁厚t 截面积 A (cm 2) 惯性矩 I (cm 4) 截面模量 W (cm 3) 回转半径i (cm) 每米长质量(kg/m)mm 48.3 3.6 5.06 12.71 5.26 1.59 3.97A ——立杆截面面积（mm 2），可按本规范附录B 表B.0.1采用;M w ——计算立杆段由风荷载设计值产生的弯矩（N ·mm ），可按下式计算：M w =0.9×1.4M wk =0.9×1.4ωk l a h 2/10 （5.2.9）式中：M wk ——风荷载产生的弯矩标准值（N ·mm ）；w w ——风荷载标准值（kN/m 2），应按本规范式（4.2.5）式计算；l a ——立杆纵距（m ）。
拱桥满堂支架计算书
满堂支架计算书一、工程概况1、主拱肋截面采用宽9.6m，高1.3m的单箱三室普通钢筋混凝土箱型断面，顶、底板厚度均为22cm，腹板厚度均为35cm，拱脚根部段为2m长的实体段。
拱肋混凝土标号为C40，混凝土数量共计426.7m³，钢筋数量共计182994.5kg。
2、支架采用满堂式碗扣脚手架，平面尺寸为58m*9.6m。
其立杆在桥墩处横距为60cm、纵距60cm；其余横距为60cm、纵距为90cm、横杆步距为120cm组合形式布置纵横向均设置斜向剪力撑，以增加整个支架的稳定性。
3、拱盔采用φ48(d=3.5mm）钢管，钢管壁厚不得小于3.5 mm（+0.025mm）弯制。
4、底模采用15mm竹胶板，竹胶板后背10*8木方，木方横桥向布置，布置间距30cm控制。
二、满堂支架计算书1、支架荷载分析计算依据《公路桥涵施工技术规范》(JTG/F50-2011)《建筑施工碗扣式脚手架安全技术规范》（JGJ166-2008）《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）《路桥施工计算手册》其他现行规范。
2、荷载技术参数a.新浇钢筋混凝土自重荷载25KN/㎡b.振捣混凝土产生的荷载2.0KN/㎡（JTG_TF50-2011 公路桥涵施工技术规范P182）c.施工人员、材料、机具荷载2.5KN/㎡（JTG_TF50-2011 公路桥涵施工技术规范P182）d.模板、支架自重荷载2.5KN/㎡e.风荷载标准值采用0.6KN/㎡f.验算倾覆稳定系数2（JTG_TF50-2011 公路桥涵施工技术规范P182）3、荷载值的确定进行支架设计时，所采用的荷载设计值，取荷载标准值分别乘以下述相应的荷载分项系数，然后组合而得；本工程满堂支架采用碗扣式脚手架搭设，其立杆在桥墩处横距为60cm、纵距60cm；其余横距为60cm、纵距为90cm、横杆步距为120cm组合形式布置，其上设可调顶托，上铺钢管和方木形成模板平台，支架承载最不利情况为拱板混凝土浇注完毕尚未初凝前底板范围内的杆件承载。

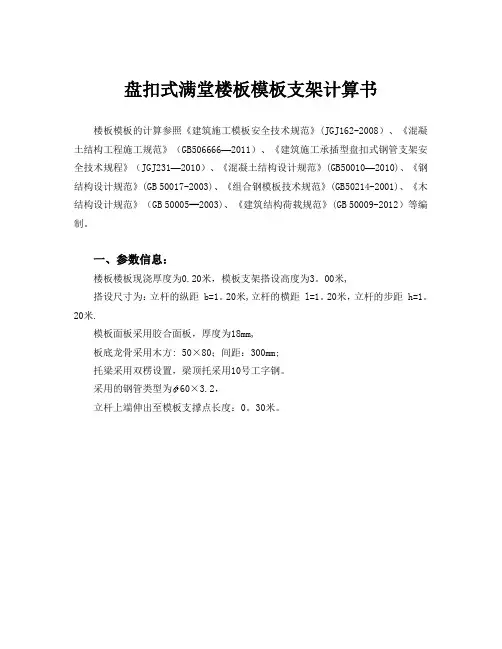

盘扣式满堂楼板模板支架计算书
盘扣式满堂楼板模板支架计算书楼板模板的计算参照《建筑施工模板安全技术规范》(JGJ162-2008）、《混凝土结构工程施工规范》（GB506666—2011）、《建筑施工承插型盘扣式钢管支架安全技术规程》（JGJ231—2010）、《混凝土结构设计规范》(GB50010—2010)、《钢结构设计规范》(GB 50017-2003)、《组合钢模板技术规范》(GB50214-2001)、《木结构设计规范》（GB 50005━2003)、《建筑结构荷载规范》(GB 50009-2012）等编制。
一、参数信息：楼板楼板现浇厚度为0.20米，模板支架搭设高度为3。
00米,搭设尺寸为：立杆的纵距 b=1。
20米,立杆的横距 l=1。
20米，立杆的步距 h=1。
20米.模板面板采用胶合面板，厚度为18mm,板底龙骨采用木方: 50×80；间距：300mm;托梁采用双楞设置，梁顶托采用10号工字钢。
采用的钢管类型为60×3.2，立杆上端伸出至模板支撑点长度：0。
30米。
图1 楼板支撑架立面简图图2 楼板支撑架荷载计算单元二、模板面板计算依据《混凝土结构工程施工规范》GB50666—2011，4.3.5和4。
3。
6计算。
面板为受弯结构，需要验算其抗弯强度和刚度。
模板面板按照三跨连续梁计算。
使用模板类型为：胶合板。
（1)钢筋混凝土板自重(kN/m):q11 = 25.100×0。
200×1。
200=6。
024kN/m（2)模板的自重线荷载(kN/m)：q12 = 0.350×1。
200=0。
420kN/m（3）活荷载为施工荷载标准值（kN/m）：q13 = 2。
500×1.200=3。
000kN/m均布线荷载标准值为：q = 25。
100×0。
200×1.200+0.350×1。
200=6.444kN/m均布线荷载设计值为：q1 = 0.90×［1.35×（6.024+0.420）+1.4×0.9×3。
满堂脚手架计算
满堂脚手架计算满堂基础脚手架在什么情况下计算呀!1、条形基础宽度大于3m，且深度大于1.5m时，按满堂基础脚手架计算，是不是不满足这两个要求就不计算脚手架工程量。
2、箱形基础的墙柱施工是计算满堂基础脚手架吗?3、如果是阀板基础那是计算什么脚手架，是不是不要计算呀我们这里的定额规则：钢筋砼基础自设计室外地坪至垫层上表面的深度超过1.50m，同时带形基础底宽超过3.0m、独立基础或满堂基础及大型设备基础的底面积超过16m2的砼浇捣脚手架应按槽、坑土方规定放工作面后的底面积计算，按满堂脚手架相应定额乘以0.3系数计算脚手架费用。
同时要满足二个条件，即深度>1.50米和底面积>16平方米。
楼主的2、3条只要符合上述二个条件即可计算。
室内高度超过3.6m的抹灰大棚或装饰面天棚。
应计算满堂脚手架。
满堂脚手架以水平面积计算，其面积按需用满堂脚手架施工的天棚水平投影面积计算，不扣除垛、柱、附墙烟囱所占面积;满堂脚手架的高度以室内地坪而至大棚底面高度(斜的天棚按平均高度)计算;满堂脚手架基本层以3.6m以内编制，当增加层高超过1m，方可按一个增加层高度计算。
五、水平防护架，按实际铺板的水平投影面积计算。
六、垂直防护架，按自然地坪至最上一层横杆之间的搭设高度乘以实际搭设长度，以面积计算。
七、里脚手架按墙面垂直投影面积计算。
八、其他构筑物的脚手架：1.砖砌构筑物超过或低于设计地坪高度在1.2m以上时，按构筑物搭设长度乘以高度以面积计算工程量，高度在3.6m以内的，套用里脚手架定额；高度在3.6m以上的，套用单排脚手架定额。
2.石砌构筑物超过或低于设计外地坪高度在1.2m以上时，按构筑物搭设长度乘以高度以面积计算工程量，高度在3.6m以内的，套用单排脚手架定额扣除安全网；高度超过3.6m以上的，套用双排脚手架定额。
3.围墙脚手架，按室外自然地坪到围墙顶面的砌筑高度乘以围墙长度以面积计算工程量。
高度在3.6m以内的，套用里脚手架定额；高度超过3.6m以上的，套用单排脚手架定额。
地下车库满堂脚手架计算书
顶板使用满堂脚手架计算书一、参数信息：1.脚手架参数横向间距或排距（m）：0。
90；纵距（m）：0.90；步距(m）：1。
50；立杆上端伸出至模板支撑点长度（m):0.10；脚手架搭设高度(m）:4.35；采用的钢管（mm）:Φ48×3.5 ；扣件连接方式:双扣件,扣件抗滑承载力系数:0.80；板底支撑连接方式：方木支撑;2。
荷载参数模板与木板自重(kN/m2)：0.350;混凝土与钢筋自重(kN/m3）：25.000；楼板浇筑厚度(m）:0。
300;倾倒混凝土荷载标准值（kN/m2):2。
000;施工均布荷载标准值(kN/m2）：1.000；3。
木方参数木方弹性模量E（N/mm2）:9500.000；木方抗弯强度设计值（N/mm2）：13.000;木方抗剪强度设计值(N/mm2):1.300；木方的间隔距离(mm):300。
000；木方的截面宽度(mm）：50.00；木方的截面高度（mm)：100。
00；图2 楼板支撑架荷载计算单元二、模板支撑方木的计算:方木按照简支梁计算，方木的截面力学参数为本算例中，方木的截面惯性矩I和截面抵抗矩W分别为:W=5.000×10.000×10。
000/6 = 83。
33 cm3;I=5.000×10。
000×10。
000×10。
000/12 = 416.67 cm4;方木楞计算简图1.荷载的计算：(1)钢筋混凝土板自重（kN/m):q1= 25.000×0。
300×0.300 = 2.250 kN/m；（2)模板的自重线荷载（kN/m):q2= 0。
350×0。
300 = 0.105 kN/m ;（3)活荷载为施工荷载标准值与振倒混凝土时产生的荷载（kN）：p1 = （1.000+2.000）×0。
900×0。
300 = 0.810 kN；2。
强度计算:最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式如下:均布荷载 q = 1.2×（2.250 + 0。
满堂脚手架计算公式
满堂脚手架计算公式概述满堂脚手架是一种用于搭建建筑物内部或外部支撑结构的临时性工具。
在施工现场，脚手架的搭建是必不可少的工作环节之一。
为了确保施工安全和施工质量，需要对脚手架进行合理设计和计算。
本文将介绍满堂脚手架的计算公式，帮助工程师和施工人员了解如何计算和设计满堂脚手架。
满堂脚手架计算公式1. 脚手架高度计算公式满堂脚手架的高度是指地面到脚手架顶部的垂直距离。
根据安全要求和施工需要，脚手架的高度需满足一定标准。
一般情况下，满堂脚手架的高度计算公式如下：脚手架高度 = 最高施工层高度 + 安全间距 + 手扶梯高度其中，最高施工层高度是指所建筑物的最高层的高度，安全间距是指脚手架至墙面或其他障碍物的水平间距，手扶梯高度是指脚手架顶部到楼板高度的距离。
2. 脚手架材料计算公式为了确保脚手架的稳定性和承载能力，需要计算和选择适当的脚手架材料。
一般情况下，脚手架的水平和竖直支撑材料的计算公式如下：水平材料长度 = 建筑物宽度 + 2 ×净空宽度竖直材料高度 = 脚手架高度 + 横梁高度其中，建筑物宽度是指建筑物平面投影的宽度，净空宽度是指脚手架立柱的间距，横梁高度是指水平支撑材料的高度。
3. 脚手架承载力计算公式脚手架的承载力是指脚手架能够承受的最大荷载。
为确保脚手架的安全性，需要根据设计标准对承载力进行计算和检验。
一般情况下，满堂脚手架的承载力计算公式如下：承载力 = 脚手架重量 + 施工人员和材料的重量脚手架重量包括脚手架材料本身的重量，施工人员和材料的重量是指在脚手架上工作的人员和材料的总重量。
满堂支架计算范文
满堂支架计算范文满堂支架计算是指在建筑施工中用于支撑和固定梁、柱、板等构件的一种临时支架结构。
它的作用是承受和分散荷载，确保施工过程中结构的稳定性和安全性。
在满堂支架计算中，需要考虑多个因素，包括荷载、构件的几何特性、支撑材料的材质和尺寸等。
下面将详细介绍满堂支架计算的相关内容。
首先，满堂支架计算中需要考虑的一个重要因素是荷载。
荷载包括恒载和可变载荷。
恒载是指在施工过程中持续存在的荷载，如自重、施工材料的重量等。
可变载荷是指在施工过程中产生的临时荷载，如工人、施工设备等。
荷载的大小会直接影响满堂支架的设计与计算。
其次，满堂支架计算还需要考虑构件的几何特性。
构件的几何特性包括长度、宽度、截面形状等。
这些几何参数会直接影响构件的承载能力和受力情况。
在计算中，需要根据构件的几何参数来确定满堂支架的尺寸和布置方式。
另外，满堂支架计算还需要考虑支撑材料的材质和尺寸。
支撑材料是满堂支架的主要承载构件，其承载能力会直接影响满堂支架的安全性。
常见的支撑材料包括钢管、钢板等。
根据不同的材质和尺寸，可以计算出支撑材料的承载能力，并根据实际情况确定使用多少根支撑材料。
在进行满堂支架计算时，还需要考虑满堂支架的布置方式。
满堂支架的布置方式会影响支撑材料的受力情况和承载能力。
常见的满堂支架布置方式有横向排列和纵向排列。
横向排列是指支撑材料沿着横向方向布置，纵向排列是指支撑材料沿着纵向方向布置。
最后，在满堂支架计算中，还需要进行强度和稳定性的校核。
强度校核是指通过计算支撑材料的强度和荷载的关系，来判断满堂支架的受力情况是否合理。
稳定性校核是指通过计算支撑材料的稳定性和荷载的关系，来判断满堂支架的稳定性是否合理。
综上所述，满堂支架计算是建筑施工中的一项重要工作。
在计算中，需要考虑荷载、构件的几何特性、支撑材料的材质和尺寸等因素，并进行强度和稳定性的校核。
只有经过合理的计算和校核，才能确保满堂支架的安全性和稳定性。
满堂架脚手架搭施工方案及承载力计算
满堂架脚手架搭施工方案及承载力计算本工程共地上三层。
考虑到装饰装修需要，我单位拟在外墙装饰装修期间搭设落地式、全高半封闭的扣件式满堂钢管脚手架，满足施工需求。
脚手架的结构楼板,基础上、底座下设置垫板，厚度为6cm，布设必须平稳,不得悬空。
脚手架满堂单立杆，立杆接头采用对接扣件连接,立杆和大横杆采用直角扣件连接.接头交错布置，两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm。
大横杆置于小横杆之下，在立柱的内侧，用直角扣件与立柱扣紧；其长度大于3跨,不小于6米，同一步大横杆四周要交圈。
大横杆采用对接扣件连接，其接头交错布置，不在同步、同跨内.相邻接头水平距离不小于50cm,各接头距立柱的距离不大于50cm。
每一立杆与大横杆相交处，都必须设置一根小横杆，并采用直角扣件扣紧在大横杆上，该杆轴线偏离主接点的距离不大于15cm.小横杆间距应与立杆柱距相同,且根据作业层脚手板搭设的需要,可在两立柱之间设置1～2根小横杆，间距不大于75cm。
小横杆伸出不小于10cm,且上、下层小横杆应在立杆处错开布置。
纵向扫地杆采用直角扣件固定在距底座下皮20cm处的立柱上，横向扫地杆则用直角扣件固定在紧靠在纵向扫地杆的立柱上.本脚手架采用剪刀撑与横向斜撑相结合的方式，随立柱、纵横向水平杆同步搭设，剪刀撑沿架高连续布置.剪刀撑每六步四跨设置一道,斜杆与地面的夹角在45O。
斜杆相交点处于同一条直线上，并沿架高连续布置。
剪刀撑的一根斜杆扣在立柱上,另一根斜杆扣在小横杆伸出的端头上，两端分别用旋转扣件固定，在其中间增加2至4个扣结点。
所有固定点距主节点距离不大于15㎝。
最下部的斜杆与立杆的连接点与地面平行.剪刀撑的杆件连接采用搭接，其搭接长度＞100㎝，并用不少于三个旋转扣件固定,端部扣件盖板的边缘至杆端的距离＞10㎝。
脚手板采用松木、厚6㎝、宽20～35㎝的硬木板。
在作业层下部架设一道水平兜网，同时作业不超过两层.首层满铺一层脚手板,并设置安全网及防护栏杆。
楼板模板钢管扣件支架计算
楼板模板钢管扣件支架计算模板支架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。
楼板模板满堂支架以最大层高H=12.5米为例计算，立杆的纵距b=1.00米，立杆的横距l=1.00米，水平拉杆竖向距离h=1.50米,混凝土板厚取最大160mm，采用的钢管类型为48×3.5标准钢管。
楼板支撑架立面简图楼板支撑架荷载计算单元荷重计算：模板及配件自重：0.2KN/m2×1.2=0.24KN/ m2新浇混凝土自重: 3.84 KN/ m2×1.2=4.608 KN/m2钢筋自重: 0.15 KN/ m2×1.2=0.18 KN/ m2施工荷载: 2.5 KN/ m2×1.4=3.50 KN/ m2振捣混凝土产生的荷载: 2KN/ m2×1.4=2.80 KN/ m2F1 =11.328 KN/m2乘以折减系数0.9则F=F1×0.9=10.195KN/m2楼板底模验算（按五等跨连续计算）q=FL=10.195×0.915=9.329KN/mMmax=-0.105qL 2=-0.105×9.329×0.42=-0.157KN.m W=61bh 2=61×915×192=55053mm 2 σ=W M max =5505310157.06⨯=2.851N/mm 2<[fm]=13N/mm 2 (可) 木楞验算(按两等跨连续梁验算)q=8.362×0.4=3.345KN/mMmax= -0.125qL 2=-0.125×3.345×1.002=0.418KN.m W=61bh 2=61×50×1002=83333 mm 3 σ=W M max =8333310418.06⨯=5.016N/ mm 2<[fm]=13N/mm 2 (可) 钢管支撑的稳定性验算：根据λ=μL 0/I 两端铰支时μ取1，I=1.58,A=489mm 2, 强度许用应力[σ]=210N/mm 2,纵横水平拉杆竖向间距1.5m ，支撑的计算长度L 0=1.5m ，长细比:λ=μL 0/I =150/1.58=95由λ=114查表得压杆折减系数φ=0.588由压杆稳定条件σ=P/A ≤φ. [σ]得:P ≤A.φ. [σ]则: A.φ. [σ]=489×0.588×210=60382N=60.382KN ＞P=(0.24+4.608+0.18+1×1.4+2.8) ×0.9×1.00×1.00=8.305KN满足稳定性要求.钢管扣件验算:作用在立柱扣件上的荷载P=(0.24+4.608+0.18+1×1.4+2.8) ×0.9×1.00×1.00=8.305KN 单个扣件抗滑力设计值为8.5KN>8.305KN满足要求。
2014.3.1满堂支撑架承载力计算
F 0 .28 C t 0 V
F CH
1 2
(A.0.4-1) (A.0.4-2)
混凝土结构工程施工规范GB50666-2011讲座
式中： F——新浇筑混凝土作用于模板的最大侧压 力标准值 (kN／m2)； γc——混凝土的重力密度(kN／m3)； t0——新浇混凝土的初凝时间(h)，可按实测确 定；当缺乏试验资料时可采用下式计算： t0 = 200／(T+15) ，T为 混凝土的温度（℃）； β——混凝土坍落度影响修正系数，当： 50mm＜坍落度≤ 90mm时， β取0.85；（原规范为1.0） 90mm ＜坍落度≤130mm时，β取0.9； （原规范为1.15） 130mm ＜坍落度≤180mm时，β取1.0； V——混凝土浇筑高度（厚度）与浇筑时间的 比值，即浇筑速度(m／h)；
当浇筑速度大于10m／h，或混凝土坍落度大 于180mm时,侧压力(G4)的标准值可按公式(A.04-2) 计算。（即：F C H ） 原GB50204-92，以及JGJ162-2008 的公式为：
1 2
F 0.22 C t0 1 2V
（掺缓凝剂时β1=1.2）
F CH
〔说明〕新规范计算公式中的固定系数由原0.22提 高到0.28，但原β1及β2值的取值与修订后的β取值 不同，修订后公式计算的新浇混凝土的侧压力的 设计值并未增大，见下对比图。
四周连续式垂直剪刀撑
竖向连续式垂直剪刀撑
竖向剪刀撑底部和顶部 加设水平剪刀撑
图3 剪刀撑布置之一
四周连续式垂直剪刀撑
竖向连续式垂直剪刀撑 之字撑
竖向剪刀撑底部和 顶部加设水平剪刀撑
剪刀撑之间 加设之字撑
图4 剪刀撑布置之二
四周连续式垂直剪刀撑
满堂脚手架设计详细计算方法
满堂脚手架设计详细计算方法满堂脚手架是指由多个水平和垂直支撑构成的搭建框架，用于支撑工程施工过程中的人员和材料。
设计满堂脚手架时，需要进行详细的计算和布置，以确保其稳定性和安全性。
以下是满堂脚手架设计的详细计算方法的一般步骤：第一步：确定基本参数确定满堂脚手架的高度、跨度、支撑点间距等基本参数。
根据所搭建的工程的具体情况，如建筑物的高度、平面形状和结构类型，选择合适的参数。
第二步：计算垂直支撑力根据满堂脚手架的高度和跨度，计算出垂直支撑力。
垂直支撑力是指施加在满堂脚手架立柱上的力，需要考虑人员和材料的重量以及施工过程中的动载荷。
根据相关规范和经验公式，计算出每个立柱所受的垂直支撑力。
第三步：计算水平支撑力根据满堂脚手架的高度和跨度，计算出水平支撑力。
水平支撑力是指施加在满堂脚手架水平支撑杆上的力，需要考虑垂直支撑力和水平作用力及其分布情况。
根据相关规范和经验公式，计算出每根水平支撑杆所受的水平支撑力。
第四步：计算连接节点的承载力第五步：确定材料规格根据计算结果，确定满堂脚手架所使用的材料规格。
包括满堂脚手架的立柱、水平支撑杆和连接件等。
选择合适的材料规格，以满足设计要求。
第六步：进行结构布局根据计算结果和材料规格，进行满堂脚手架的结构布局。
根据满堂脚手架的高度和跨度，确定立柱和水平支撑杆的数量和布置位置。
同时，考虑结构的稳定性和刚度，需合理设置对角支撑杆，并考虑支撑点间距的适当调整。
第七步：检验满堂脚手架的稳定性根据所布置的满堂脚手架结构，进行稳定性检验。
对于大型和特殊情况下的满堂脚手架，可以进行有限元分析或其他计算方法对其稳定性进行评估。
第八步：制定使用规程和安全操作规范根据满堂脚手架的设计和布置，制定相应的使用规程和安全操作规范。
规范人员和材料的使用方式，确保施工过程中的安全性。
最后，需要强调的是，满堂脚手架的设计和计算需要符合相关的规范和标准要求，并在实际施工过程中随时检查和监测，确保满堂脚手架的安全运行。
满堂支架的计算算例
满堂支架的计算算例满堂支架是一种常见于建筑工程中的结构支撑形式，用于提供支撑和稳定的功能，以防止结构失稳或倒塌。
下面是一个关于满堂支架的计算算例，详细介绍了它的设计和计算过程。
1.引言满堂支架是建筑工程中常用的支撑结构，用于提供临时支撑和稳定性。
它一般由水平和竖直杆件组成，可以根据需要进行调整和安装。
本文将以一座三层建筑为例，计算满堂支架的设计和安装。
2.建筑结构参数建筑结构参数如下：-建筑高度：12米-楼层数：3层-楼板宽度：5米-楼板厚度：0.2米-楼板自重：2.5kN/m²-混凝土强度等级：C25-支撑点间距：3米3.设计计算3.1楼板荷载计算首先，计算楼板的总荷载。
根据楼板宽度和自重，得到每平米楼板的自重荷载为：自重荷载=楼板宽度×楼板厚度×楼板自重=5m×0.2m×2.5kN/m²=2.5kN总荷载=自重荷载×楼层数=2.5kN×3=7.5kN3.2满堂支架荷载计算接下来，计算满堂支架的荷载。
满堂支架承受的荷载包括楼板荷载和自重荷载。
楼板荷载=楼板宽度×楼板自重=5m×2.5kN/m²=12.5kN/m满堂支架荷载=楼板荷载×支撑点间距=12.5kN/m×3m=37.5kN3.3杆件计算根据支架荷载和结构参数，计算满堂支架杆件的尺寸和数量。
首先，计算竖直杆件的数量。
每层楼需要一根竖直杆件，所以总杆件数量为楼层数。
总竖直杆件数量=楼层数=3根其次，计算水平杆件的数量。
每层楼需要两根水平杆件，所以总杆件数量为楼层数的两倍。
总水平杆件数量=楼层数×2=3根×2=6根然后，计算杆件截面面积。
假设杆件材料为Q235钢，使用方管作为杆件。
方管的截面面积可根据设计要求和安全系数确定。
最后，根据杆件截面面积和长度计算杆件的弯曲强度。
通常，设计时需要考虑杆件的弯曲强度和稳定性。
满堂支撑架计算书
满堂支撑架计算书计算依据:1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011、《建筑施工高处作业安全技术规范》JGJ80-91 23、《建筑地基基础设计规范》GB50007-20114、《建筑结构荷载规范》GB50009-20125、《钢结构设计规范》GB50017-2003一、架体参数36 36 满堂支撑架的宽度B(m) 满堂支撑架的长度L(m)10.1 Φ48×2.8 满堂支撑架的高度H(m) 脚手架钢管类型1.4 立杆布置形式单立杆纵横向水平杆非顶部步距h(m)1.4 0.8 纵横向水平杆顶部步距hd(m) 立杆纵距la(m)0.8 0.2 立杆横距lb(m) 立杆伸出顶层水平杆中心线至支撑点的长度a(m)1.494 剪刀撑设置类型加强型顶部立杆计算长度系数μ 11.656 非顶部立杆计算长度系数μ 2二、荷载参数0.031 脚手板类型木脚手板每米钢管自重g(kN/m) 1k20.35 栏杆、挡脚板类型栏杆、木脚手板挡板脚手板自重标准值g(kN/m) 2k0.17 0.1 挡脚板自重标准值g(kN/m) 密目式安全立网自重标准值g(kN/m)3k4k20.167 1 每米立杆承受结构自重标准值材料堆放荷载q(kN/m) 1kg(kN/m) k23 2 施工均布荷载q(kN/m) 平台上的集中力F(kN) 2k1省份陕西地区榆林市20.25 1 基本风压ω(kN/m) 风压高度变化系数μ 0z21.04 0.312 风荷载体型系数μ 风荷载标准值ω(kN/m) sk三、设计简图搭设示意图:平面图侧立面图四、板底纵向支撑次楞验算2 次楞增加根数n4 材质及类型钢管2Φ48×2.8 205 截面类型(mm) 次楞抗弯强度设计值f(N/mm) 4210.19 125 次楞截面惯性矩I(cm) 次楞抗剪强度设计值τ(N/mm) 324.25 206000 次楞截面抵抗矩W(cm) 次楞弹性模量E(N/mm)0.031 次楞自重标准值Nc(kN/m) 次楞验算方式三等跨连续梁G=N=0.031kN/m; 1kcG= g×l/(n+1)= 0.35×0.8/(2+1)=0.093kN/m; 2k2kb4Q= q×l/(n+1)= 1×0.8/(2+1)=0.267kN/m; 1k1kb4Q= q×l/(n+1)= 3×0.8/(2+1)=0.8kN/m; 2k2kb41、强度验算板底支撑钢管按均布荷载作用下的三等跨连续梁计算。
满堂脚手架计算公式
满堂脚手架计算公式1. 引言在建筑行业中，满堂脚手架是常用的一种搭建工具。
在进行脚手架搭建时，需要预先计算各种参数，以保证脚手架的稳定性和安全性。
本文将介绍满堂脚手架的计算公式，帮助读者理解和使用满堂脚手架。
2. 满堂脚手架简介满堂脚手架是指用于支撑建筑物内部结构（如屋顶、楼板等）或进行室内装修工作的一种临时搭建平台。
它由脚手架立杆、水平杆、竖向杆、横向杆、立杆夹等组成，通过连接和固定，形成一个稳定的工作平台。
满堂脚手架的搭建需要按照一定的规范和计算公式进行，以确保搭建的安全性。
3. 满堂脚手架计算公式3.1 承重能力计算满堂脚手架的承重能力是指脚手架所能承受的最大负荷。
在进行搭建时，需要根据脚手架的设计要求和使用需求，计算出满堂脚手架的承重能力。
满堂脚手架的承重能力计算公式为：Q = Q1 + Q2其中， - Q为满堂脚手架的承重能力； - Q1为满堂脚手架的自重； - Q2为满堂脚手架的工作负荷。
3.2 满堂脚手架自重计算满堂脚手架的自重是指脚手架本身的重量。
可以通过测量各部件的重量，累加得到满堂脚手架的自重。
满堂脚手架的自重计算公式为：Q1 = G1 + G2 + G3 + ...其中， - Q1为满堂脚手架的自重； - G1, G2, G3等为满堂脚手架各部件的重量。
3.3 满堂脚手架工作负荷计算满堂脚手架的工作负荷是指脚手架上所放置的人员、工具和材料等物品的总重量。
需要根据实际情况和使用需求，计算满堂脚手架的工作负荷。
满堂脚手架的工作负荷计算公式为：Q2 = W1 + W2 + W3 + ...其中， - Q2为满堂脚手架的工作负荷； - W1, W2, W3等为满堂脚手架上各物品的重量。
3.4 满堂脚手架稳定性计算满堂脚手架的稳定性是指脚手架在使用过程中，不会发生倾斜、摇晃或倒塌等危险情况。
为了保证满堂脚手架的稳定性，需要根据脚手架的高度、支撑方式和地基条件等因素进行计算。
满堂脚手架的稳定性计算公式为：P = P1 + P2 + P3 + ...其中， - P为满堂脚手架的抗倾斜力； - P1, P2, P3等为满堂脚手架各支撑杆的抗倾斜力。
满堂脚手架荷载计算
扣件钢管楼板模板支架计算书计算参数:模板支架搭设高度为5.7m，立杆的纵距 b=0.80m，立杆的横距 l=0.80m，立杆的步距 h=1.50m。
面板厚度18mm，剪切强度1.4N/mm2，抗弯强度15.0N/mm2，弹性模量6000.0N/mm2。
木方50×100mm，间距100mm，剪切强度1.3N/mm2，抗弯强度13.0N/mm2，弹性模量9000.0N/mm2。
模板自重0.50kN/m2，混凝土钢筋自重24.00kN/m3，施工活荷载2.50kN/m2。
扣件计算折减系数取1.00。
图1 楼板支撑架立面简图图2 楼板支撑架荷载计算单元采用的钢管类型为48×3.5。
一、模板面板计算面板为受弯结构,需要验算其抗弯强度和刚度。
模板面板的按照三跨连续梁计算。
静荷载标准值 q1 = 24.000×0.180×0.800+0.500×0.800=3.856kN/m活荷载标准值 q2 = (0.000+2.500)×0.800=2.000kN/m面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:W = 80.00×1.80×1.80/6 = 43.20cm3；I = 80.00×1.80×1.80×1.80/12 = 38.88cm4；(1)抗弯强度计算f = M / W < [f]其中 f ——面板的抗弯强度计算值(N/mm2)；M ——面板的最大弯距(N.mm)；W ——面板的净截面抵抗矩；[f] ——面板的抗弯强度设计值，取15.00N/mm2；M = 0.100ql2其中 q ——荷载设计值(kN/m)；经计算得到 M = 0.100×(1.20×3.856+1.40×2.000)×0.100×0.100=0.007kN.m经计算得到面板抗弯强度计算值 f = 0.007×1000×1000/43200=0.172N/mm2面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算T = 3Q/2bh < [T]其中最大剪力 Q=0.600×(1.20×3.856+1.4×2.000)×0.100=0.446kN截面抗剪强度计算值 T=3×446.0/(2×800.000×18.000)=0.046N/mm2截面抗剪强度设计值 [T]=1.40N/mm2抗剪强度验算 T < [T]，满足要求!(3)挠度计算v = 0.677ql4 / 100EI < [v] = l / 250面板最大挠度计算值 v = 0.677×3.856×1004/(100×6000×388800)=0.001mm面板的最大挠度小于100.0/250,满足要求!二、模板支撑木方的计算木方按照均布荷载计算。
建筑项目工程量计算规则及公式(满堂、承台、条形、独立基础等)
建筑项目工程量计算规则及公式（满堂、承台、条形、独立基础等）混凝土垫层工程量计算规则及公式1、条形基础砼垫层计算公式外墙条基砼垫层体积＝外墙条形基础砼垫层的中心线长度×砼垫层的截面积内墙条基砼垫层体积＝内墙条形基础砼垫层的净长线长度×砼垫层的截面积2、整板基础、独立基础垫层的体积垫层体积＝垫层面积×垫层厚度混凝土基础工程量计算规则及公式1、条形基础工程量计算及公式外墙条形基础的工程量＝外墙条形基础中心线的长度×条形基础的截面积内墙条形基础的工程梁＝内墙条形基础净长线的长度×条形基础的截面积注意：净长线的计算应砼条形基础按垂直面和斜面分层净长线计算2、满堂基础工程量计算及公式满堂基础工程量=满堂基础底面积×满堂基础底板垂直部分厚度＋上部棱台体积3、独立基础（砼独立基础与柱在基础上表面分界）(1)矩形基础： V=长×宽×高(2)阶梯形基础：V=∑各阶(长×宽×高)(3)截头方锥形基础： V=V1+V2=1/6 h1 ×［A×B+（A+a）（B+b）+a×b］+A×B×h2其中V1——基础上部棱台体积，V2——基础下部长方体体积，h1——棱台高度，A、B——棱台底边长宽，ab——棱台顶边长宽，h2——基础下部长方体高度混凝土柱工程量计算规则及公式1、构造柱工程量计算①构造柱体积＝构造柱体积+马牙差体积=H×（A×B+0.03×b×n）式中：H——构造柱高度 A、B——构造柱截面长宽 b——构造柱与砖墙咬差1/2宽度 n——马牙差边数2、框架柱①现浇混凝土柱按设计图示尺寸以体积计算。
不扣除构件内钢筋、预埋铁件所占体积。
点这免费下载施工技术资料框架柱体积＝框架柱截面积*框架柱柱高其中柱高：a 有梁板的柱高，应自柱基上表面(或楼板上表面)至上一层楼板下表面之间的高度计算。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
扣件钢管楼板模板支架计算书依据规范:《建筑施工模板安全技术规范》JGJ 162-2008 《建筑结构荷载规范》GB50009-2012 《钢结构设计规范》GB50017-2003 《混凝土结构设计规范》GB50010-2010 《建筑地基基础设计规范》GB50007-2011 《建筑施工木脚手架安全技术规范》JGJ 164-2008计算参数:钢管强度为N/mm2，钢管强度折减系数取。
模板支架搭设高度为，立杆的纵距b= ，立杆的横距l= ，立杆的步距h= 。
面板厚度18mm剪切强度口佑，抗弯强度mm,弹性模量内龙骨采用50. X木方，间距300mm木方剪切强度mm,抗弯强度mr^弹性模量m^。
梁顶托采用100. X木方。
模板自重m\混凝土钢筋自重m5。
振捣混凝土荷载标准值m\施工均布荷载标准值m。
扣件计算折减系数取。
2 mm-------------------------------------- 、---------------------------------------◎口口□o □ a o图2楼板支撑架荷载计算单元按照模板规范条规定确定荷载组合分项系数如下:2 由可变荷载效应控制的组合S=xx ++x =m2 由永久荷载效应控制的组合S=xx +xx =m由于可变荷载效应控制的组合S最大，永久荷载分项系数取，可变荷载分项系数取采用的钢管类型为© 48 x匸n (D4-d4)/64，抵抗距计算采用W=n (D4-d 4)/32D面板为受弯结构，需要验算其抗弯强度和刚度。
模板面板的按照三跨连续梁计算考虑的结构重要系数，活荷载标准值q2 = x +x =m面板的截面惯性矩I和截面抵抗矩W分别为：本算例中，截面惯性矩I和截面抵抗矩W分别为：截面楼板支撑架立面简图钢管惯性矩计算采用一、模板面板计算考虑的结构重要系数，静荷载标准值q1 = xxx +x =m抵抗矩W = ；截面惯性矩I = ；(1) 抗弯强度计算f = M / W < [f] 其中f ——面板的抗弯强度计算值(N/mm2) ；M ——面板的最大弯距；W ——面板的净截面抵抗矩；[f] ——面板的抗弯强度设计值，取mm2；M =其中q ——荷载设计值(kN/m) ；经计算得到M = xx +xxx =经计算得到面板抗弯强度计算值 f = x 1000x 1000/64800=mm2面板的抗弯强度验算 f < [f], 满足要求!(2) 抗剪计算T = 3Q/2bh < [T]其中最大剪力Q=xx +xx= 截面抗剪强度计算值T=3x (2 xx =mm22截面抗剪强度设计值[T]=mm2 面板抗剪强度验算T < [T] ，满足要求!(3) 挠度计算v = / 100EI < [v] = l / 2504面板最大挠度计算值v = XX 300 /(100 X 6000X 583200)= 面板的最大挠度小于250,满足要求!(4) 集中荷载作用下抗弯强度计算经过计算得到面板跨中最大弯矩计算公式为M = +面板的计算宽度为集中荷载P = 考虑的结构重要系数，静荷载标准值q = XXX +X =m面板的计算跨度l =经计算得到M = XXXX +XXXX= 经计算得到面板抗弯强度计算值 f =2X 1000X 1000/64800=mm2 面板的抗弯强度验算 f < [f], 满足要求!、模板支撑龙骨的计算龙骨按照均布荷载计算。
1. 荷载的计算(1) 钢筋混凝土板自重(kN/m) ：q 11 = XX =m(2) 模板的自重线荷载(kN/m) ：q 12 = X =m(3) 活荷载为施工荷载标准值与振捣混凝土时产生的荷载(kN/m) ：经计算得到，活荷载标准值q 2 = + x =m考虑的结构重要系数，静荷载q1 = xx +x =m 考虑的结构重要系数，活荷载q2 = xx =m 计算单元内的龙骨集中力为+x=2. 龙骨的计算按照三跨连续梁计算，计算公式如下:均布荷载q = P/l = =m最大弯矩M = = xxx =最大剪力Q= = xx= 最大支座力N= = xx= 龙骨的截面力学参数为本算例中，截面惯性矩I和截面抵抗矩W分别为:截面抵抗矩W = ；截面惯性矩I = ；(1) 龙骨抗弯强度计算抗弯计算强度 f = M/W = x106/=mm22龙骨的抗弯计算强度小于mm,满足要求！(2) 龙骨抗剪计算最大剪力的计算公式如下:Q =截面抗剪强度必须满足:T = 3Q/2bh < [T]截面抗剪强度计算值T=3x (2 xx =mm2截面抗剪强度设计值[T]=mm 2龙骨的抗剪强度计算满足要求(3) 龙骨挠度计算挠度计算按照规范要求采用静荷载标准值，均布荷载通过变形受力计算的最大支座力除以龙骨计算跨度 得至卩q=m最大变形 v=100EI=xx (100 xx =龙骨的最大挠度小于400(木方时取250),满足要求！ (4) 集中荷载作用下抗弯强度计算经过计算得到跨中最大弯矩计算公式为 M = +考虑荷载重要性系数，集中荷载 P = X经计算得到 M = XXXX +XXX =抗弯计算强度 f = M/W龙骨的抗弯计算强度小于 mm,满足要求！ 三、托梁的计算托梁按照集中与均布荷载下多跨连续梁计算。
集中荷载取次龙骨的支座力 P=均布荷载取托梁的自重q= m 。
托梁计算简图3.48kN 3.48kN 3.48kN 3.48kN —I 3.48kN 3.48kN(即龙骨下小横杆间距)6 2X 10 /=mm1.736变形的计算按照规范要求采用静荷载标准值，受力图与计算结果如下:1200 托梁变形计算受力图托梁变形图(mm)经过计算得到最大变形V=顶托梁的截面力学参数为本算例中，截面惯性矩I 和截面抵抗矩W 分别为: 截面抵抗矩W =； 截面惯性矩I =；(1) 顶托梁抗弯强度计算5.57567.0200 2.08 2.053.52 3.494.97 4.94 0.01 1.46 1.43& --------- 1.43 1.46 0.01 4.94 4.973.49 3.52 2.05 2.088.4546托梁剪力图 7.0002 5.5^57 (kN)1.86kN ----- 1.86kN 1.86kN 1.86kN 1.86kN_,.86kN 1.86kN 1.86kN 1.8§k10kN 1i^6kN 1.86kN 1 1.86kN1200经过计算得到最大弯矩 M=经过计算得到最大支座F=8.454562抗弯计算强度 f = M/W = x 10/=mm2顶托梁的抗弯计算强度小于m m2 ,满足要求!(2) 顶托梁抗剪计算截面抗剪强度必须满足:T = 3Q/2bh < [T]截面抗剪强度计算值T=3x8464/(2 x100x100)=mm2截面抗剪强度设计值[T]=mm2顶托梁的抗剪强度计算满足要求!(3) 顶托梁挠度计算最大变形v =顶托梁的最大挠度小于250,满足要求!四、模板支架荷载标准值(立杆轴力)作用于模板支架的荷载包括静荷载、活荷载和风荷载。
1. 静荷载标准值包括以下内容：(1) 脚手架的自重(kN) ：x= G1⑵模板的自重(kN):N G2 = xx二(3)钢筋混凝土楼板自重(kN):N G3 = xxx =考虑的结构重要系数，经计算得到静荷载标准值N G = x (N GI+N G2+N G》= 2. 活荷载为施工荷载标准值与振捣混凝土时产生的荷载考虑的结构重要系数，经计算得到活荷载标准值N Q = x +xx =3. 不考虑风荷载时，立杆的轴向压力设计值计算公式五、立杆的稳定性计算不考虑风荷载时，立杆的稳定性计算公式为：其中N ------- 立杆的轴心压力设计值，N =i ――计算立杆的截面回转半径，i=;A ------- 立杆净截面面积，A=;W ――立杆净截面模量(抵抗矩),W=;[f] ----------- 钢管立杆抗压强度设计值，[f] = mm 2;a ——立杆上端伸出顶层横杆中心线至模板支撑点的长度，a=；h ---------- 最大步距，h=；l o ――计算长度，取+2X =;入——长细比，为1900/=120 <150 长细比验算满足要求!© ――轴心受压立杆的稳定系数，由长细比I o/i查表得到；经计算得到(T =13415/ X 489)=mrn;不考虑风荷载时立杆的稳定性计算(7 < [f],满足要求！考虑风荷载时，立杆的稳定性计算公式为：輕1 W风荷载设计值产生的立杆段弯矩M W依据模板规范计算公式MW=XX 10 其中W k ―― 风荷载标准值(kN/m2);2W k=U z Xu Xw0 = XX =mh ――立杆的步距，；l a ―― 立杆迎风面的间距，；l b ―― 与迎风面垂直方向的立杆间距，；风荷载产生的弯矩M w=XXXXXX 10=；N w ――考虑风荷载时，立杆的轴心压力最大值，参照模板规范公式;N w=X +XX +XXX =2经计算得到7 =13027/ X 489)+69000/5078=mm；考虑风荷载时立杆的稳定性计算7 < [f],满足要求！六、楼板强度的计算1.计算楼板强度说明验算楼板强度时按照最不利考虑，楼板的跨度取，楼板承受的荷载按照线均布考虑。
宽度范围内配筋2级钢筋，配筋面积A s=, f y=mim i板的截面尺寸为b x h=4500mr H 200mm截面有效高度h 0=180mm按照楼板每5天浇筑一层，所以需要验算5天、10天、15天… 的承载能力是否满足荷载要求，其计算简图如下：2.计算楼板混凝土5天的强度是否满足承载力要求楼板计算长边，短边X =，楼板计算范围内摆放4X4排脚手架，将其荷载转换为计算宽度内均布荷载。
第2层楼板所需承受的荷载为q=1xx +x +1 xxx 4X 4/+x +=m计算单元板带所承受均布荷载q=x =m板带所需承担的最大弯矩按照四边固接双向板计算M max=X ql 2=XX = 按照混凝土的强度换算得到 5 天后混凝土强度达到%，混凝土强度近似等效为。
混凝土弯曲抗压强度设计值为 f cm=mm2则可以得到矩形截面相对受压区高度：E = A s f y/bh o f cm = XXX =查表得到钢筋混凝土受弯构件正截面抗弯能力计算系数为a s=此层楼板所能承受的最大弯矩为：2 -6M 1= a s bh o f cm = XXXX 10 =结论：由于XM i = = > M max=所以第 5 天以后的各层楼板强度和足以承受以上楼层传递下来的荷载。
