数字逻辑电路
数字逻辑电路基础知识整理
数字逻辑电路基础知识整理数字逻辑电路是电子数字系统中的基础组成部分，用于处理和操作数字信号。
它由基本的逻辑门和各种组合和顺序逻辑电路组成，可以实现各种功能，例如加法、减法、乘法、除法、逻辑运算等。
下面是数字逻辑电路的一些基础知识整理：1. 逻辑门：逻辑门是数字逻辑电路的基本组成单元，它根据输入信号的逻辑值进行逻辑运算，并生成输出信号。
常见的逻辑门包括与门、或门、非门、异或门等。
2. 真值表：真值表是描述逻辑门输出信号与输入信号之间关系的表格，它列出了逻辑门的所有输入和输出可能的组合，以及对应的逻辑值。
3. 逻辑函数：逻辑函数是描述逻辑门输入和输出信号之间关系的数学表达式，可以用来表示逻辑门的操作规则。
常见的逻辑函数有与函数、或函数、非函数、异或函数等。
4. 组合逻辑电路：组合逻辑电路由多个逻辑门组合而成，其输出信号仅取决于当前的输入信号。
通过适当的连接和布线，可以实现各种逻辑操作，如加法器、多路选择器、比较器等。
5. 顺序逻辑电路：顺序逻辑电路由组合逻辑电路和触发器组成，其输出信号不仅取决于当前的输入信号，还取决于之前的输入信号和系统状态。
顺序逻辑电路可用于存储和处理信息，并实现更复杂的功能，如计数器、移位寄存器、有限状态机等。
6. 编码器和解码器：编码器将多个输入信号转换成对应的二进制编码输出信号，解码器则将二进制编码输入信号转换成对应的输出信号。
编码器和解码器可用于信号编码和解码，数据传输和控制等应用。
7. 数字信号表示：数字信号可以用二进制表示，其中0和1分别表示低电平和高电平。
数字信号可以是一个比特（bit），表示一个二进制位；也可以是一个字（word），表示多个二进制位。
8. 布尔代数：布尔代数是逻辑电路设计的数学基础，它通过符号和运算规则描述了逻辑门的操作。
布尔代数包括与、或、非、异或等基本运算，以及与运算律、或运算律、分配律等运算规则。
总的来说，数字逻辑电路是由逻辑门和各种组合和顺序逻辑电路组成的，它可以实现各种基本逻辑运算和数字信号处理。

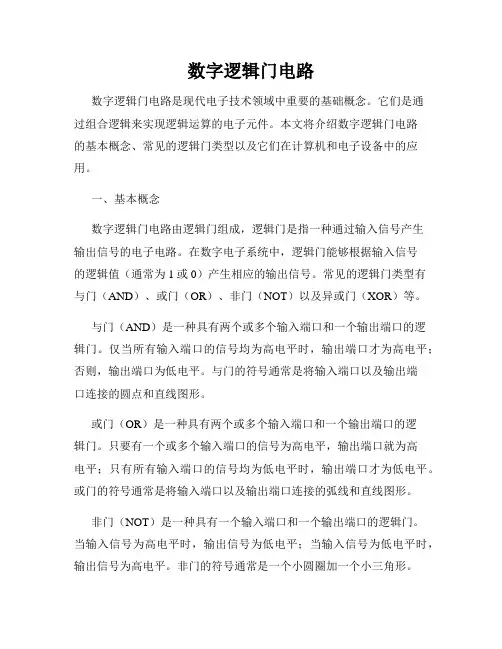

数字逻辑门电路
数字逻辑门电路数字逻辑门电路是现代电子技术领域中重要的基础概念。
它们是通过组合逻辑来实现逻辑运算的电子元件。
本文将介绍数字逻辑门电路的基本概念、常见的逻辑门类型以及它们在计算机和电子设备中的应用。
一、基本概念数字逻辑门电路由逻辑门组成，逻辑门是指一种通过输入信号产生输出信号的电子电路。
在数字电子系统中，逻辑门能够根据输入信号的逻辑值（通常为1或0）产生相应的输出信号。
常见的逻辑门类型有与门（AND）、或门（OR）、非门（NOT）以及异或门（XOR）等。
与门（AND）是一种具有两个或多个输入端口和一个输出端口的逻辑门。
仅当所有输入端口的信号均为高电平时，输出端口才为高电平；否则，输出端口为低电平。
与门的符号通常是将输入端口以及输出端口连接的圆点和直线图形。
或门（OR）是一种具有两个或多个输入端口和一个输出端口的逻辑门。
只要有一个或多个输入端口的信号为高电平，输出端口就为高电平；只有所有输入端口的信号均为低电平时，输出端口才为低电平。
或门的符号通常是将输入端口以及输出端口连接的弧线和直线图形。
非门（NOT）是一种具有一个输入端口和一个输出端口的逻辑门。
当输入信号为高电平时，输出信号为低电平；当输入信号为低电平时，输出信号为高电平。
非门的符号通常是一个小圆圈加一个小三角形。
异或门（XOR）是一种具有两个输入端口和一个输出端口的逻辑门。
只有当输入端口的信号不全为1或不全为0时，输出端口才为高电平；否则，输出端口为低电平。
异或门的符号通常是将两个相连的弧线和直线图形。
二、常见逻辑门组合在数字电子系统中，不仅可以单独使用各种逻辑门，还可以通过多个逻辑门的组合构建出更为复杂的逻辑电路。
以下是一些常见的逻辑门组合。
1. 与非门（NAND）：是将与门的输出信号输入到非门中的一种组合。
当与门的输出信号为低电平时，非门的输出信号为高电平；当与门的输出信号为高电平时，非门的输出信号为低电平。
与非门因其功能的广泛应用而变得非常重要。
数字逻辑电路
数字逻辑电路数字逻辑电路是现代电子领域中的重要概念，它是指在数字信号处理中使用的集成线路电子设备。
数字逻辑电路通过控制与门、或门、非门等组合来实现逻辑运算，从而处理数字信息。
数字逻辑电路在计算机、通信系统、数字信号处理等领域中都有着广泛的应用。
1. 数字逻辑电路的基本概念数字逻辑电路使用不同的门电路（如与门、或门、非门）来实现不同的逻辑功能。
其中，与门输出为1的条件是所有输入均为1；或门输出为1的条件是至少有一个输入为1；非门将输入反转。
数字逻辑电路的设计和分析通常基于布尔代数，它是由乔治·布尔于19世纪中叶创立的代数体系。
利用布尔代数，可以描述逻辑运算的基本规则，并通过代数表达式描述数字逻辑电路的功能。
2. 数字逻辑电路的分类数字逻辑电路可以分为组合逻辑电路和时序逻辑电路两类。
•组合逻辑电路：组合逻辑电路的输出仅取决于当前输入的状态，与时间无关。
最简单的组合逻辑电路为三种基本门电路的组合，通过组合不同的门电路可以实现不同的逻辑功能。
•时序逻辑电路：时序逻辑电路的输出不仅受当前输入的影响，还受到系统内部状态的影响。
时序逻辑电路中通常包含寄存器、触发器等时序元件，可以实现存储和时序控制功能。
3. 通用逻辑门通用逻辑门是数字逻辑电路设计中常用的元件，它可以实现不同的逻辑功能。
常见的通用逻辑门包括与非门（NAND门）、或非门（NOR门）和异或门（XOR 门）等。
通用逻辑门的特点在于可以通过适当的电路连接和组合来实现各种复杂的逻辑功能，是数字逻辑电路设计中的核心组成部分。
4. 数字逻辑电路在计算机领域的应用数字逻辑电路在计算机体系结构设计中发挥着重要作用。
如CPU内部的控制逻辑、寄存器文件、算术逻辑单元（ALU）等模块，都是由数字逻辑电路实现的。
在计算机的数据通路设计中，数字逻辑电路用于数据的选择、传输、处理等操作，确保计算机可以正确高效地完成各种计算任务。
5. 结语数字逻辑电路作为数字电子技术的基础，对现代电子设备的设计和功能发挥起着至关重要的作用。
数字逻辑电路基础
数字逻辑电路基础数字逻辑电路是现代电子技术中的重要组成部分，它是以数字信号为基础的电路系统。
数字逻辑电路具有高可靠性、低功耗、易于集成和成本低廉等特点，因此在计算机、通讯、控制系统等领域得到了广泛应用。
数字逻辑电路由逻辑门电路组成，逻辑门是实现逻辑函数的基本电路单元。
逻辑门根据输入信号的逻辑状态输出相应的逻辑状态，它们常见的种类有与门、或门、非门、异或门等。
与门是指在所有输入信号都为逻辑“1”时，输出信号才为逻辑“1”，否则输出信号为逻辑“0”。
与门常用于多个输入信号的逻辑“与”运算，可以实现逻辑乘法的功能。
或门是指在任意一个输入信号为逻辑“1”时，输出信号就为逻辑“1”，否则输出信号为逻辑“0”。
或门常用于多个输入信号的逻辑“或”运算，可以实现逻辑加法的功能。
非门是指将输入信号的逻辑状态反转，即输入信号为逻辑“1”时，输出信号为逻辑“0”，输入信号为逻辑“0”时，输出信号为逻辑“1”。
非门常用于逻辑运算中的取反操作。
异或门是指在两个输入信号不同时输出逻辑“1”，否则输出逻辑“0”。
异或门常用于多个输入信号的逻辑“异或”运算，可以实现数字信号的加密和解密等功能。
在数字逻辑电路中，还有一种重要的逻辑器件——触发器，它可以储存和改变电路的状态。
常见的触发器有RS触发器、D触发器、JK 触发器等，它们可以实现数据存储、时序控制和状态转移等功能。
在数字逻辑电路的设计中，常用的工具有真值表、卡诺图、逻辑代数等。
真值表是用来表示逻辑函数的值域和定义域的表格，可以方便地进行逻辑分析。
卡诺图是一种图形化的逻辑函数简化方法，可以快速地找到最简化的逻辑表达式。
逻辑代数是一种用符号表示逻辑函数的方法，可以方便地进行逻辑推导和计算。
数字逻辑电路作为现代电子技术的核心之一，它的应用范围十分广泛，涉及到计算机、通讯、控制系统等多个领域，因此在电子工程师和计算机科学家的学习和研究中具有重要的地位。
数字逻辑电路实验教案
绪论数字逻辑电路是高等学校计算机科学技术专业中的一门主要的技术基础课程，它是为培养计算机科学技术专业人才的需要而设置的，它为计算机组成原理、微型机与其应用等后续课程打下牢固的硬件基础。
数字逻辑电路是一门理论性和实践性均较强的专业基础课，实验是数字逻辑电路课程中极其重要的实践环节。
通过数字逻辑电路实验可以使学生真正掌握本课程的基本知识和基本理论，加强对课本知识的理解，有利于培养各方面的能力；有利于实践技能的提高；有利于严谨的科学作风的形成。
一、常用电子仪器的使用1、示波器2、THD—4型数字电路实验箱3、万用表二、实验课的程序1．实验预习由于实验课的时间有限，因此，每次实验前要作好预习，写好预习报告。
预习的要求：a．理解实验原理，包括所用元器件的功能。
b．粗略了解实验具体过程。
c．根据实验要求，画好实验线路与数据表格。
2．实验操作每次测量后，应立即将数据记录下来，并由实验老师签字。
实验操作一般步骤：（1）在连接实验线路之前，必须保证“数字电路实验箱”所有电源关闭；（2）按所画的实验线路图连接实验线路，所用短路线必须事先用万用表检查，以减少故障点；（3）实验线路连接完成后，必须仔细检查实验线路，以保证实验线路连接无误；（4）实验线路连接正确后，接通电源，进行具体实验。
（5）如变动实验线路，必须从（1）重新进行。
故障检查方法与处理：（1）检查元器件的接入电源是否正确；（2）使实验线路处于静态，用万用表“直流电压挡”，从输入级向输出级逐级检查逻辑电平，确定故障点；（3）关闭“数字电路实验箱”电源，用万用表“欧姆挡”，检查实验线路连接是否正确，确定故障点；（4）关闭“数字电路实验箱”电源，按实验操作一般步骤（2）（3）（4）将故障排除。
3．实验报告写实验报告应有如下项目：（1）实验目的（2）实验内容（3）实验设备与元器件（4）实验元器件引脚图（5）实验步骤、实验线路与实验记录等（6）实验结果与故障处理分析、讨论和体会等（7）“思考题”要求同学在完成基本实验内容的前提下去做，并将实验内容、实验所用器件、线路、结果与分析等做副页附在实验报告最后，其副页由实验老师签字确认。
数字逻辑电路设计与实现
数字逻辑电路设计与实现数字逻辑电路是一种特殊的电路设计，其以离散的信号状态为基础，并使用电子元器件来实现逻辑处理。
数字逻辑电路被广泛应用于不同领域，如计算机主板、嵌入式系统、通讯设备、数码电子产品等，因为其高效、灵活、可靠、可重复、易扩展的特点。
为了学习数字逻辑电路设计与实现，需要掌握一些核心概念、原理和方法，本文将从以下几个方面进行探讨。
一、数字逻辑基础知识数字逻辑是一个重要的数据处理方法，它的核心就是使用二进制数字（0和1）来代表不同的信息状态。
在数字逻辑中，最基本的逻辑运算包括与、或、非、异或等。
比如，当A和B两个数字输入都是1时，它们的与运算结果为1；当A或B中至少有一个输入为1时，它们的或运算结果为1；当A是0时，A的非运算结果为1等等。
这些逻辑运算可以通过逻辑门电路来实现。
逻辑门电路是一种可以根据输入状态产生输出状态的电路，它有很多种类型，如与门、或门、非门、异或门等。
这些门电路具有不同的逻辑功能，可以通过它们的不同组合来实现更复杂的逻辑运算。
例如，在计算机内部，CPU可以使用多个逻辑门电路来执行指令解码、寄存器读写、算术逻辑运算等。
此外，数字逻辑电路还有一种非常重要的组合电路类型，那就是多路选择器（Multiplexer，简称MUX）。
MUX是一种具有多个输入、一个输出和多个选择信号的电路，其作用是将多路输入数据中的某一路数据传递到输出端。
MUX的输入信号可以是数字或模拟信号，输出信号则可以是数字或模拟信号。
多路选择器的使用使得数字电路的复杂性大大降低，同时也可提高数字电路的可扩展性和适应性。
二、数字逻辑设计方法在数字逻辑设计中，设计方法十分重要。
通常，设计以一种称为状态图（State Diagram）的图形方式开始。
状态图是一个有向图，其节点可以表示逻辑状态、控制器状态或计算器状态，而边则用于表示从一个状态到另一个状态的逻辑流程。
状态图可以通过工具软件或手稿方式绘制，其目的是为了指导逻辑电路的设计和实现。
数字逻辑电路
数字电子电路中的后起之秀是数字逻辑电路。
把它叫做数字电路是因为电路中传递的虽然也是脉冲，但这些脉冲是用来表示二进制数码的，例如用高电平表示“ 1 ”，低电平表示“ 0 ”。
声音图像文字等信息经过数字化处理后变成了一串串电脉冲，它们被称为数字信号。
能处理数字信号的电路就称为数字电路。
这种电路同时又被叫做逻辑电路，那是因为电路中的“ 1 ”和“ 0 ”还具有逻辑意义，例如逻辑“ 1 ”和逻辑“ 0 ”可以分别表示电路的接通和断开、事件的是和否、逻辑推理的真和假等等。
电路的输出和输入之间是一种逻辑关系。
这种电路除了能进行二进制算术运算外还能完成逻辑运算和具有逻辑推理能力，所以才把它叫做逻辑电路。
由于数字逻辑电路有易于集成、传输质量高、有运算和逻辑推理能力等优点，因此被广泛用于计算机、自动控制、通信、测量等领域。
一般家电产品中，如定时器、告警器、控制器、电子钟表、电子玩具等都要用数字逻辑电路。
数字逻辑电路的第一个特点是为了突出“逻辑”两个字，使用的是独特的图形符号。
数字逻辑电路中有门电路和触发器两种基本单元电路，它们都是以晶体管和电阻等元件组成的，但在逻辑电路中我们只用几个简化了的图形符号去表示它们，而不画出它们的具体电路，也不管它们使用多高电压，是TTL 电路还是CMOS 电路等等。
按逻辑功能要求把这些图形符号组合起来画成的图就是逻辑电路图，它完全不同于一般的放大振荡或脉冲电路图。
数字电路中有关信息是包含在0 和 1 的数字组合内的，所以只要电路能明显地区分开0 和 1 ，0 和 1 的组合关系没有破坏就行，脉冲波形的好坏我们是不大理会的。
所以数字逻辑电路的第二个特点是我们主要关心它能完成什么样的逻辑功能，较少考虑它的电气参数性能等问题。
也因为这个原因，数字逻辑电路中使用了一些特殊的表达方法如真值表、特征方程等，还使用一些特殊的分析工具如逻辑代数、卡诺图等等，这些也都与放大振荡电路不同。
门电路和触发器（ 1 ）门电路门电路可以看成是数字逻辑电路中最简单的元件。
数字逻辑电路基础知识整理
数字逻辑电路基础知识整理数字逻辑电路是由离散的数字信号构成的电子电路系统，主要用于处理和操作数字信息。
它是计算机和其他数字系统的基础。
以下是一些数字逻辑电路的基础知识的整理：1. 逻辑门：逻辑门是数字电路的基本构建单元。
它们根据输入信号的逻辑关系生成输出信号。
常见的逻辑门有与门、或门、非门、异或门等。
其中，与门输出仅当所有输入都为1时才为1；或门输出仅当至少一个输入为1时才为1；非门将输入信号取反；异或门输出仅当输入中的1的数量为奇数时才为1。
2. 逻辑运算：逻辑运算是对逻辑门的扩展，用于实现更复杂的逻辑功能。
常见的逻辑运算包括与运算、或运算、非运算、异或运算等。
与运算将多个输入信号进行AND操作，返回结果；或运算将多个输入信号进行OR操作，返回结果；非运算对输入信号进行取反操作；异或运算将多个输入信号进行异或操作，返回结果。
3. 编码器和解码器：编码器将多个输入信号转换为较少数量的输出信号，用于压缩信息；解码器则将较少数量的输入信号转换为较多数量的输出信号，用于还原信息。
常用的编码器有优先编码器和BCD编码器，常用的解码器有二进制-十进制解码器和译码器。
4. 多路选择器：多路选择器根据选择输入信号从多个输入信号中选择一个信号输出。
它通常有一个或多个选择输入信号和多个数据输入信号。
选择输入信号决定了从哪个数据输入信号中输出。
多路选择器可用于实现多路复用、数据选择和信号路由等功能。
5. 触发器和寄存器：触发器是存储单元，用于存储和传输信号。
常见的触发器有弗洛普触发器、D触发器、JK触发器等。
寄存器由多个触发器组成，用于存储和传输多个比特的数据。
6. 计数器和时序电路：计数器用于计数和生成递增或递减的序列。
它通过触发器和逻辑门组成。
时序电路在不同的时钟脉冲或控制信号下执行特定的操作。
常见的时序电路有时钟发生器、定时器和计数器。
7. 存储器：存储器用于存储和读取数据。
常见的存储器包括随机存取存储器（RAM）和只读存储器（ROM）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数字逻辑电路
1. 概述
数字逻辑电路是计算机科学和电子工程领域中的一种重要
组成部分。
它是由逻辑门和触发器等基本组件组成的电路，用于处理和运算数字信号。
数字逻辑电路广泛应用于计算机、通信设备、数字仪表、自动控制系统等领域。
数字逻辑电路根据具体应用的需要，可以实现不同的功能，如加法器、多路选择器、译码器、寄存器等。
这些电路通过将逻辑门和触发器连接在一起，以实现特定的功能。
2. 逻辑门
逻辑门是数字逻辑电路的基本组件，它根据输入的信号值
产生相应的输出信号值。
常见的逻辑门有与门、或门、非门、异或门等。
•与门（AND Gate）：当所有输入信号都为高电平时，输出为高电平；否则，输出为低电平。
•或门（OR Gate）：当任意输入信号为高电平时，输出为高电平；否则，输出为低电平。
•非门（NOT Gate）：当输入信号为高电平时，输出
为低电平；否则，输出为高电平。
•异或门（XOR Gate）：当输入信号的数量为奇数时，输出为高电平；否则，输出为低电平。
逻辑门可以通过不同的组合方式实现复杂的逻辑运算，如
与非门（NAND Gate）和异或门（XOR Gate）等。
3. 触发器
触发器是数字逻辑电路的另一种常见组件，它可以存储和
处理电平变化。
触发器有很多种类，如RS触发器、JK触发器、D触发器等。
•RS触发器：RS触发器有两个输入信号（R和S）
和两个输出信号（Q和Q’）。
当R=0、S=1时，Q=0、
Q’=1；当R=1、S=0时，Q=1、Q’=0；当R=1、S=1时，
根据之前的状态决定Q和Q’的值。
•JK触发器：JK触发器类似于RS触发器，但是它引
入了一个时钟输入。
当J=1、K=0时，下降沿时，触发器
的状态发生变化；当J=0、K=1时，上升沿时，触发器的
状态发生变化；当J=1、K=1时，翻转触发器的状态。
•D触发器：D触发器只有一个输入信号D和两个输
出信号（Q和Q’）。
当时钟信号为上升沿时，Q的值等于
D的值；当时钟信号为下降沿时，Q的值保持不变。
触发器可以用来实现存储、时序控制、数据传输等功能，
广泛应用于计算机和通信设备中。
4. 应用
数字逻辑电路在各个领域都有着广泛的应用。
以下是一些
常见的应用示例：
•加法器：通过组合逻辑门实现两个二进制数相加的
操作。
•多路选择器：根据选择信号选择多个输入信号中的
一个输出信号。
•译码器：将输入的编码信息转换为特定的输出信号。
•寄存器：用于存储和传输数据。
•控制器：根据特定的输入信号控制输出信号的状态。
这些应用示例只是数字逻辑电路应用的冰山一角，实际上
数字逻辑电路在计算机和电子工程中扮演着至关重要的角色。
5. 总结
数字逻辑电路是计算机科学和电子工程领域中不可或缺的
一部分。
它通过逻辑门和触发器等基本组件的组合，实现了各种逻辑运算和数据处理功能。
逻辑门和触发器的组合方式可以实现复杂的电路功能，应用范围广泛。
数字逻辑电路在计算机、通信设备、数字仪表、自动控制系统等领域有着广泛的应用。
深入理解数字逻辑电路的原理和应用，对于从事计算机科学和电子工程的人士来说至关重要。
