腹板模板梁模计算书

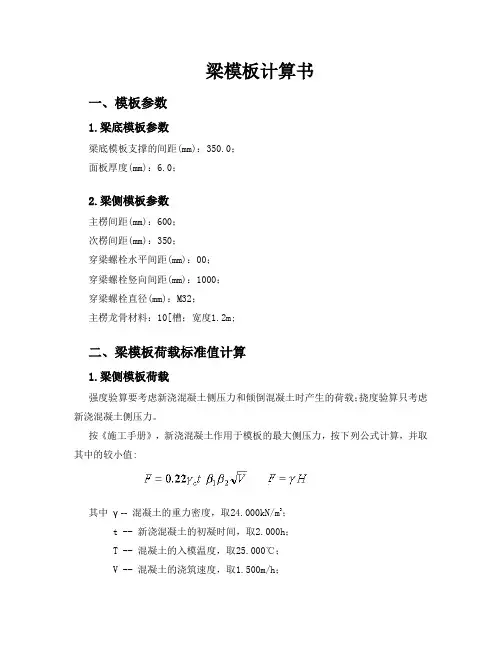

梁模板计算书一、模板参数1.梁底模板参数梁底模板支撑的间距(mm)：350.0；面板厚度(mm)：6.0；2.梁侧模板参数主楞间距(mm)：600；次楞间距(mm)：350；穿梁螺栓水平间距(mm)：00；穿梁螺栓竖向间距(mm)：1000；穿梁螺栓直径(mm)：M32；主楞龙骨材料：10[槽；宽度1.2m;二、梁模板荷载标准值计算1.梁侧模板荷载强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。

按《施工手册》，新浇混凝土作用于模板的最大侧压力，按下列公式计算，并取其中的较小值:其中γ -- 混凝土的重力密度，取24.000kN/m3；t -- 新浇混凝土的初凝时间，取2.000h；T -- 混凝土的入模温度，取25.000℃；V -- 混凝土的浇筑速度，取1.500m/h；H -- 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取1.100m；β1-- 外加剂影响修正系数，取1.000；β2-- 混凝土坍落度影响修正系数，取1.000。

根据以上两个公式计算的新浇筑混凝土对模板的最大侧压力F；分别为 12.933 kN/m2、26.400 kN/m2，取较小值12.933 kN/m2作为本工程计算荷载。

三、梁侧模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。

强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。

计算的原则是按照龙骨的间距和模板面的大小,按支撑在内楞上的三跨连续梁计算。

面板计算简图1.抗弯验算其中，σ -- 面板的弯曲应力计算值(N/mm2)；M -- 面板的最大弯距(N.mm)；W -- 面板的净截面抵抗矩，W = 60.00×1.8×1.8/6=32.40cm3；[f] -- 面板的抗弯强度设计值(N/mm2)；按以下公式计算面板跨中弯矩：其中，q -- 作用在模板上的侧压力，包括:新浇混凝土侧压力设计值: q1= 1.2×0.60×12.93×0.90=8.38kN/m；倾倒混凝土侧压力设计值: q2= 1.4×0.60×2.00×0.90=1.51kN/m；q = q1+q2= 8.381+1.512 = 9.893 kN/m；计算跨度(内楞间距): l = 400.00mm；面板的最大弯距 M= 0.1×9.89×400.002 = 1.58×105N.mm；经计算得到，面板的受弯应力计算值: σ = 1.58×105 / 3.24×104=4.885N/mm2；面板的抗弯强度设计值: [f] = 13.000N/mm2；面板的受弯应力计算值σ =4.885N/mm2小于面板的抗弯强度设计值[f]=13.000N/mm2，满足要求！2.挠度验算q--作用在模板上的侧压力线荷载标准值: q = 12.93×0.60 = 7.76N/mm；l--计算跨度(内楞间距): l = 400.00mm；E--面板材质的弹性模量: E = 9500.00N/mm2；I--面板的截面惯性矩: I = 60.00×1.80×1.80×1.80/12=29.16cm4；面板的最大挠度计算值: ω = 0.677×7.76×400.004/(100×9500.00×2.92×105) = 0.485 mm；面板的最大容许挠度值:[ω] = l/250 =400.000/250 = 1.600mm；面板的最大挠度计算值ω =0.485mm 小于面板的最大容许挠度值[ω]=1.600mm，满足要求！四、梁侧模板内外楞的计算1.内楞计算内楞直接承受模板传递的荷载，按照均布荷载作用下的三跨连续梁计算。

模板力学计算

附录：模板力学计算书（一）顶板模板计算楼板厚度150mm和100mm，模板板面采用15mm高强度层板，次龙骨采用50×100mm，E=104/mm2，I=bh3/12=50×1003/12=4.16×104mm4方木主龙骨采用100×100mm方木。

1.1（1）荷载计算模板及支架自重标准值：0.3KN/M2混凝土标准值：24KN/m2钢筋自重标准值：1.1KN/m2施工人员及设备荷载标准值：2.5KN/m2楼板按100mm厚算荷载标准值：F1=0.3+24×0.1+1.1+2.5=6.3KN荷载标准值：F2=(0.3+24×0.1+1.1) ×1.2+2.5×1.4=8.06KN楼板按150mm厚算荷载标准值：F3=0.3+24×0.15+1.1+2.5=7.5KN荷载标准值：F4=(0.3+24×0.15+1.1) ×1.2+2.5×1.4=9.5KN(2)计算次龙骨间距：新浇筑的混凝土均匀作用在胶合板上，单位宽度的面板可以视为梁，次龙骨作为梁支点按三跨连续考虑，梁宽取200mm1）板厚按150mm算则最大弯距：M max=0.1q1l12最大挠度：U max=0.667q1l14 /(100EI)其中线荷载设计值q1=F4×0.2=9.5×0.2=1.9KN/m按面板的抗弯承载力要求：M max=0.1q1l12=[f w w]=1/6fwbh2=0.1×1.9×l12=1/6f w bh2l1=[(1/6×30×200×152)/(0.1×1.9)]0.5=529.6按面板的刚度要求，最大变形值为模板结构的1/250U mas=0.677q2l14/(100EL)=l1/250L1'=[(100×104×4.16×104)/(1.9×0.677×250)]1/3=462.77mm 2）板厚按100mm算则最大弯距：M max=0.1q2l22最大挠度：Umax=0.667q2l24/(100EL)其中线荷载设计值q2=F2×0.2=8.06×0.2=1.612KN/m按面板的抗弯承载力要求：M max =0.1q2l22=[f w w]=1/6fwbh20.1×1.612×122=1/6f w bh2l2=[(1/6×30×200×102)/(0.1×1.612)]0.5=787.62按面板的刚度要求，最大变形值为模板结构的1/250U max=0.677q2l24/(100EI)=12/250L2'=[(100×104×4.16×104)/(1.61×0.677×250)]1/3=534mm取按抗弯承载力，刚度要求计算最小值，l1'=462.77mm，施工次龙骨间距取200mm<l1'满足要求。

模板计算书002

**省道工程墩柱模板计算书一、计算依据1.模板支撑体系尺寸模板竖肋间距: 300(mm)后横肋间距: 1000(mm)对拉螺栓间距: 1000 (mm)2、混凝土参数混凝土浇筑高度: 4 (m)每模混凝土数量：24m3混凝土浇筑速度: 2m/小时混凝土浇筑温度: 20 (℃)混凝土坍落度: 140～160 (mm)3.材料参数模板面板：δ=6mm钢模板。

模板纵肋：[10槽钢模板横肋：[20槽钢:对拉螺栓：M22螺栓法兰：δ12×80钢板二、荷载计算1、水平荷载统计根据路桥混凝土的施工条件计算混凝土侧压力如下：1.新混凝土对模板的水平侧压力标准值按照《路桥施工计算手册》新浇混凝土对模板侧面压力，可按下列公式计算，得最小值：KF⋅h⋅=γ当v/T≤0.035时：h=0.22+24.9v/T当v/T＞0.035时：h=1.53+3.8v/T式中 F------新浇筑混凝土对模板的最大侧压力（KN/m2）。

γ------混凝土的重力密度（kN/m3）钢筋混凝土取25kN/m3。

T------混凝土的温度（20°C）。

V------混凝土的浇灌速度（m/h）；现场提供的浇筑速度不大于为2 m/h。

------外加剂影响修正系数，不掺外加剂时取 1.0；掺缓凝外加剂K1取1.2，该工程取1.2。

------混凝土坍落度影响系数，当坍落度小于100mm时，取 1.10K2不小于100mm，取1.15。

本计算方案以混凝土坍落度高度为180mm，取1.15。

v/T=2/20=0.1＞0.035h=1.53+3.8v/T=1.91mKF=γ⋅h⋅=1.2*25*1.91=57. 3kN/m2F=53.3kN/ m2作为模板水平侧压力的标准值。

2.倾倒混凝土时产生的水平荷载标准值考虑倾倒混凝土产生的水平活载荷标准值取值4KN/m2（泵送混凝土）3.振捣混凝土时产生的水平荷载标准值振捣混凝土时产生的水平荷载标准值取值4KN/m2（作用范围在新浇筑的混凝土侧压力的有效压头高度之内）。

500厚墙板模板计算书

墙模板计算书一、墙模板基本参数计算断面宽度500mm ，高度3350mm ，两侧楼板高度400mm 。

模板面板采用普通胶合板。

内龙骨间距225mm ，内龙骨采用50×100mm 木方，外龙骨采用双钢管48mm ×3.5mm 。

对拉螺栓布置6道，在断面内水平间距225+450+450+450+500+550mm ，断面跨度方向间距450mm ，直径14mm 。

3350m m模板组装示意图二、墙模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。

新浇混凝土侧压力计算公式为下式中的较小值:其中c——混凝土的重力密度，取24.000kN/m3；t ——新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取5.714h； T ——混凝土的入模温度，取20.000℃；V ——混凝土的浇筑速度，取2.500m/h；H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度，取1.200m；1——外加剂影响修正系数，取1.000；2——混凝土坍落度影响修正系数，取0.850。

根据公式计算的新浇混凝土侧压力标准值 F1=28.800kN/m2实际计算中采用新浇混凝土侧压力标准值 F1=40.000kN/m2倒混凝土时产生的荷载标准值 F2= 4.000kN/m2。

三、墙模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。

模板面板的按照三跨连续梁计算。

面板的计算宽度取2.90m。

荷载计算值 q = 1.2×40.000×2.900+1.4×4.000×2.900=155.440kN/m面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:W = 290.00×1.80×1.80/6 = 156.60cm3；I = 290.00×1.80×1.80×1.80/12 = 140.94cm4；225 225 225155.44kN/mA B计算简图0.6300.787弯矩图(kN.m)13.9920.9817.4917.4920.9813.990.025变形图(mm)经过计算得到从左到右各支座力分别为N1=13.990kNN2=38.471kNN3=38.471kNN4=13.990kN最大弯矩 M = 0.786kN.m最大变形 V = 0.3mm(1)抗弯强度计算经计算得到面板抗弯强度计算值 f = 0.786×1000×1000/156600=5.019N/mm2面板的抗弯强度设计值 [f]，取15.00N/mm2；面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算 [可以不计算]截面抗剪强度计算值 T=3×20984.0/(2×2900.000×18.000)=0.603N/mm2截面抗剪强度设计值 [T]=1.40N/mm2抗剪强度验算 T < [T]，满足要求!(3)挠度计算面板最大挠度计算值 v = 0.319mm面板的最大挠度小于225.0/250,满足要求!四、墙模板内龙骨的计算内龙骨直接承受模板传递的荷载，通常按照均布荷载连续梁计算。

土木施工模板计算式

土木施工模板计算式
土木施工模板计算式是根据工程需求和模板类型来确定的，以下是一些常见的模板计算式：
1. 模板展开面积计算式：
模板展开面积= 模板长度×模板宽度
这个计算式用于计算模板的展开面积，即模板所需的原材料面积。

2. 混凝土侧压力计算式：
混凝土侧压力= 混凝土密度×混凝土浇筑高度×9.8
这个计算式用于计算混凝土浇筑时对模板产生的侧压力，是确定模板支撑体系的重要参数。

3. 梁模板计算式：
梁模板面积= （梁宽+ 模板宽度）×梁长
这个计算式用于计算梁的模板面积，考虑了模板宽度对梁宽度的增加。

4. 楼板模板计算式：
楼板模板面积= 楼板长度×楼板宽度
这个计算式用于计算楼板的模板面积，直接根据楼板的尺寸进行计算。

5. 墙模板计算式：
墙模板面积= （墙高×墙长+ 门窗洞口面积）×墙厚
这个计算式用于计算墙的模板面积，考虑了门窗洞口对模板面积的影响。

这些计算式是土木施工模板计算中常用的公式，具体使用时需要根据工程实际情况和设计要求进行调整和修正。

同时，还需要注意考虑其他因素，如模板支撑体系的设计、施工方法、材料性能等。

梁、木模板及支撑架设计计算

σ max=
2.19 mm
<
0.14 kN/mm2 <
ω max= 3. 木底模(按单跨简支梁计算)：
σ max=
1.65 mm
<
0.0020 kN/mm2 <
ω max=
0.262 mm
<
4. 梁下纵向木肋计算(按三跨连续梁)；
梁下纵向木肋的截面特征值
肋宽肋高截面模量W 惯性矩I
cm cm
cm3
木模板
钢模板
平板的模板及小楞
0.3
0.5
楼板模板（其中包括梁的模板）
0.5
0.75
梁模的自重确定值为
0.5
kN/m2
板模的自重确定值为
0.3
kN/m2
（2）新浇混凝土自重标准值——对普通混凝土，可采用24KN/m3；对其他混凝土，可根据实际重力密度确定。
混凝土自重确定值为
24
kN/m3
（3）钢筋自重标准值——按设计图纸计算确定。一般可按每立方米混凝土含量计算：
梁、木模板及支撑架设计计算（荷载及荷载组合）
1. 荷载
计算模板及其支架的荷载，分为荷载标准值和荷载设计值，后者应以荷载标准值乘以相应的荷载分项系数。
1）荷载标准值
（1）模板及支架自重标准值——应根据设计图纸确定。对肋形楼板及无梁楼板模板的自重标准值，见下表。
模板及支架自重标准值（kN/m2）
模板构件的名称
肋宽肋高截面模量W 惯性矩I
cm cm
cm3
cm4
5 10
83.33
416.7
mm 满足
σ max=
0.01 kN/mm2 < 0.0150 kN/mm2 满足

模板木方配比用量计算公式

模板木方配比用量计算公式在木工行业中，模板木方是一种常用的材料，用于制作模板，以便在建筑工程中浇筑混凝土。

正确的配比用量对于模板木方的质量和使用效果至关重要。

本文将介绍模板木方配比用量计算公式，并对其进行详细解析。

一、模板木方配比用量计算公式。

模板木方的配比用量计算公式如下：模板木方用量 = (模板面积×模板厚度) ÷ (木方长度×木方宽度)。

其中，模板面积为模板的长和宽的乘积，模板厚度为模板的厚度，木方长度为木方的长度，木方宽度为木方的宽度。

二、计算实例。

假设模板面积为10平方米，模板厚度为0.1米，木方长度为2米，木方宽度为0.1米，根据上述公式可得：模板木方用量 = (10 × 0.1) ÷ (2 × 0.1) = 1立方米。

因此，根据以上参数，需要1立方米的木方来制作这个模板。

三、配比用量计算公式的解析。

1. 模板面积，模板的面积是指模板的长和宽的乘积，通常以平方米为单位。

在计算模板木方用量时，首先需要准确测量模板的长和宽，然后将其相乘得到模板面积。

2. 模板厚度，模板的厚度是指模板的厚度，通常以米为单位。

在计算模板木方用量时，需要准确测量模板的厚度，并将其代入配比用量计算公式中。

3. 木方长度和宽度，木方的长度和宽度是指木方的实际尺寸，通常以米为单位。

在计算模板木方用量时，需要准确测量木方的长度和宽度，并将其代入配比用量计算公式中。

四、注意事项。

1. 在实际使用中，为了保证模板的质量和稳定性，通常会在计算得到的模板木方用量基础上适当增加一定的备用量，以应对可能出现的浪费或损耗。

2. 在选择木方材料时，应根据具体的工程要求和模板的使用环境来确定木方的材质和规格，以确保模板的质量和使用效果。

3. 在制作模板时，应严格按照配比用量计算公式计算得到的木方用量进行采购和使用，避免因木方用量不足或过剩而导致浪费或影响模板的质量和稳定性。

五、总结。

模板计算书

模板工程设计计算书结构模板与支撑设计本工程设计混凝土现浇板的厚度为130mm；梁高有1400mm、1350mm、1150mm、800mm、750mm 等。

2#厂房现浇板：（板厚130㎜、层高4.5m）的模板支撑设计1、现浇板的模板支撑体系：模板支撑如下图所示。

木方背椤厚胶合板钢管间距900双向布置钢管竖向间距1200，横向间距离900垫木130板模板支撑构造示意图2、模板支撑设计计算：1）本工程现浇板的模板支撑体系待其砼强度达到设计强度的80%以后拆除。

2）15mm厚木胶合板模板抗弯设计强度fm=23N/mm2,抗剪设计强度fv=1.4N/mm2,E=5000MPa;50×100mm木方背楞抗弯设计强度fm=15N/mm2,抗剪设计强度fv=1.3N/mm2,E=10000Mpa。

钢管采用φ48×3.5㎜普通钢管。

3）、模板支撑的设计与计算：（1）、荷载计算15mm厚木胶合板模板自重 1.2×300=360N/m2现浇砼重力 1.2×0.13×25000=3900N/m2钢筋自重荷载 1.2×1100=1320N/m2振捣荷载 1.4×2000=2800 N/m2上述荷载合计：8080 N/m2计算模板及模板木方施工荷载取值：1.4×2500=3500N/m2 计算钢管托楞均布施工荷载取值：1.4×1500=2100N/m2 计算立柱均布施工荷载取值： 1.4×1000=1400N/m2因而取荷载值分别为：11580N/m2 10580N/m2 10080N/m2 （2）、胶合板模板受力验算现浇板木胶合板模板受力计算按两等跨梁进行计算：抗弯强度验算取1m 宽板带q=11580×1=11.58KN/mmm q bh f l fbh ql WM ql M m 77158.11615100082368618/18/122222max =⨯⨯⨯⨯=⨯≤≤===σ按剪应力验算mmq bhf l f bhql bh V qlV v v224558.1133.115100043443232/1max =⨯⨯⨯⨯=≤≤===τ按挠度验算[]mm qEIl lEI l q 36058.1120051510001215000384200538420038453334,=⨯⨯⨯⨯⨯⨯=⨯⨯≤=≤=ωω现浇板木胶合板模板跨度，即50×100木方背楞间距取350mm. （3）、50×100mm 木方背楞受力验算50×100㎜木方背楞搁置在钢管大横杆上，现进行木方背楞受力验算。
