2自动控制系统案例分析-案例一交通灯控制(1)
十字路口交通灯的控制1
成绩 _______重庆邮电大学移通学院自动化系可编程逻辑控制器课程设计报告题目系别专业名称班级学号姓名指导教师重庆邮电大学移通学院自动化系制二0一二年五月《可编程逻辑控制器》课程设计任务书——供09级电气工程及其自动化、电气工程与自动化、自动化专业学生用引言：《可编程逻辑控制器》课程设计是该课程的一个重要教学环节，既有别于毕业设计，又不同于课堂教学。
它需要学生统筹运用所学基本理论、基本方法对现实生活中的实际系统进行设计和调试。
一、设计题目四：十字路口交通灯的控制本设计要求熟练使用西门子公司的S7-200系列产品各基本指令和部分应用指令，根据控制要求进行PLC梯形图编程，解决十字路口交通灯控制的问题。
二、系统工作过程说明图1是一个十字路口的交通灯模拟示意图，R、Y、G分别代表红灯、黄灯、绿灯。
红灯亮表示相应方向的车停止行进，绿灯亮表示相应方向的车可以通行，绿灯闪烁、黄灯亮表示短暂的时间后相应方向的车将改变行进状态，提醒司机朋友做好准备。
图1 十字路口的交通灯模拟示意图如图1所示，本设计具体要求完成以下工作过程：（1）按一下“启动”按钮，信号灯控制系统开始工作，设此时南北向红灯亮，东西绿灯亮，按一下“停止”按钮，所有信号灯都熄灭。
（2）南北红灯亮维持30秒，在南北红灯亮的同时东西绿灯也亮，东西绿灯并维持24秒。
到24秒时，东西绿灯以2Hz的频率闪烁，闪烁3秒后熄灭。
在东西绿灯熄灭时，东西黄灯亮，并维持3秒。
东西黄灯亮3秒后熄灭，东西红灯亮，同时，南北红灯熄灭，绿灯亮。
（3）东西红灯亮维持40秒。
南北绿灯亮维持34秒后以以2Hz的频率闪烁，闪烁3秒后熄灭。
在南北绿灯熄灭时，南北黄灯亮，维持3秒后熄灭，这时南北红灯亮，东西绿灯亮。
（4）完成（2）、（3）的整个过程为一个周期，当“启动”按钮按下时，可以周而复始的工作，直至按下“停止”按钮，整个系统才停止工作。
（5）东西绿灯和南北绿灯不能同时亮，东西红灯和南北红灯不能同时亮，否则则自动关闭系统并发出报警信号。
自动控制系统案例分析
北京联合大学实验报告课程（项目）名称：过程控制学院：自动化学院专业：自动化班级：0910030201 学号：2009100302119 姓名：张松成绩：2012年11月14日实验一交通灯控制一、实验目的熟练使用基本指令，根据控制要求，掌握PLC的编程方法和程序调试方法，掌握交通灯控制的多种编程方法，掌握顺序控制设计技巧。
二、实验说明信号灯受一个启动开关控制，当启动开关接通时，信号灯系统开始工作，按以下规律显示：按先南北红灯亮，东西绿灯亮的顺序。
南北红灯亮维持25秒，在南北红灯亮的同时东西绿灯也亮，并维持20秒；到20秒时，东西绿灯闪亮，闪亮3秒后熄灭。
在东西绿灯熄灭时，东西黄灯亮，并维持2秒。
到2秒时，东西黄灯熄灭，东西红灯亮，同时，南北红灯熄灭，绿灯亮。
东西红灯亮维持25秒，南北绿灯亮维持20秒，然后闪亮3秒后熄灭。
同时南北黄灯亮，维持2秒后熄灭，这时南北红灯亮，东西绿灯亮……如此循环，周而复始。
如图1、图2所示。
图 1图 2三、实验步骤1．输入输出接线输入SD 输出R Y G 输出R Y G I0.4 东西Q0.1 Q0.3 Q0.2 南北Q0.0 Q0.5 Q0.42.编制程序，打开主机电源编辑程序并将程序下载到主机中。
3.启动并运行程序观察实验现象。
四、参考程序方法1：顺序功能图法设计思路：采用中间继电器的方法设计程序。
这个设计是典型的起保停电路。
方法2：移位寄存器指令实现顺序控制移位寄存器位（SHRB）指令将DATA数值移入移位寄存器。
S_BIT指定移位寄存器的最低位。
N指定移位寄存器的长度和移位方向（移位加=N，移位减=-N）。
SHRB指令移出的每个位被放置在溢出内存位（SM1.1）中。
该指令由最低位（S_BIT）和由长度（N）指定的位数定义。
方法3：利用定时器实现思路：利用多个定时器逻辑组合实现控制时序。
五、思考题1．实验中遇到的问题？如何解决的？2．对单一顺序控制—交通灯控制的几种实现方法技巧进行总结。
PLC实现十字路口交通灯自动控制
成都电子机械高等专科学校毕业论文（2008届）题目：PLC实现十字路口交通灯自动控制系别：更多免费论文尽在/专业：更多免费论文尽在/姓名：更多免费论文尽在/二OO八年五月目录前言 (6)第一章可编程序控制器（PLC）的概况 (7)1.1PLC的概念及发展 (7)1.2 可编程序控制器的结构及工作原理 (10)1.3 PLC的应用领域 (12)1.4可编程序控制器与计算机之间的通信 (14)第二章硬件设计 (16)2.1 可编程序控制器PLC的选型 (17)2.1.1 可编程序控制器物理结构及控制方式的选择 (18)2.1.2 CPU的能力 (18)2.2 I/O点数的确定 (19)2.3 响应速度 (20)2.4 存储器容量的选择 (20)2.5 可编程序控制器的指令系统 (22)2.6 机型选择的其他考虑 (22)2.7 PLC 电源的选择 (23)2.8 PLC 接地 (24)2.9 运行/停机（RUN/STOP） (24)第三章PLC控制系统抗干扰措施 (25)3.1 硬件抗干扰措施 (25)3.1.1 抑制电源系统引入的干扰 (25)3.1.2 抑制接地系统引入的干扰 (26)3.1.3 抑制输入输出电路引入的干扰 (27)3.1.4 抑制外部配线干扰的措施 (27)3.2 软件抗干扰措施 (27)第四章设计过程 (29)4.1 方案研究与选择 (29)4.2 控制要求分析 (31)4.3 设计步骤 (33)4.3.1 流程图 (35)4.3.2 时序图 (36)4.3.3 现场图 (37)4.3.4 设计任务及交通状态图 (38)4.3.5 PLC I/O分配图 (41)4.3.6 PLC 梯形图及指令助记符 (43)4.3.7 梯形图及指令解读 (46)第5章 PLC系统的程序调试 (47)结束语 (51)致谢 (52)参考文献 (53)PLC实现十字路口红绿灯自动控制更多免费论文尽在/摘要分析了现代城市交通控制与管理问题的现状，结合城乡交通的实际情况阐述了交通灯控制系统的工作原理，本设计介绍了应用PLC实现十字路口交通信号灯的自动控制。
十字路口交通灯PLC控制系统课件
逻辑算法
根据交通规则和控制要求，设计红 、绿、黄灯的逻辑切换算法，确保 交通流畅且安全。
程序实现
使用PLC编程语言（如Ladder Logic、Structured Text等）编写 控制程序，并进行仿真测试和调试 。
人机交互界面的设计与实现
01
02
03
界面设计
设计易于操作的人机交互 界面，包括主界面、参数 设置界面和故障诊断界面 。
PLC的CPU根据预设的程序对 输入信号进行处理，输出控制 信号。Fra bibliotek反馈调节
根据实际交通情况，通过编程 调整控制逻辑，实现交通灯的 自动调节。
交通灯PLC控制系统的编程语言与实现方式
编程语言
常用的PLC编程语言有Ladder Logic（梯形图）、Structured Text（结构化文 本）、Function Block Diagram（功能块图）等。
交通灯PLC控制系统的重要性在于能 够实现智能化、自动化的交通管理， 提高城市交通运行效率，保障交通安 全。
交通灯PLC控制系统的历史与发展
早期的交通灯控制系统采用机械式控制方式，随着技术的发展，逐渐被电子式控制 系统取代。
PLC技术的出现使得交通灯控制系统的可靠性和稳定性得到了极大的提高，目前已 经成为城市交通信号控制的主流技术。
输入模块
接收来自现场的各种输入信号， 如按钮、传感器等。
存储器
存储程序和数据。
外设
如键盘、显示器等。
交通灯PLC控制系统的信号处理流程
信号输入
将采集的信号输入到PLC的输 入模块。
信号输出
控制信号通过PLC的输出模块 输出，控制交通灯的亮灭。
信号采集
通过传感器检测路口的车流量 、人流量等信息。

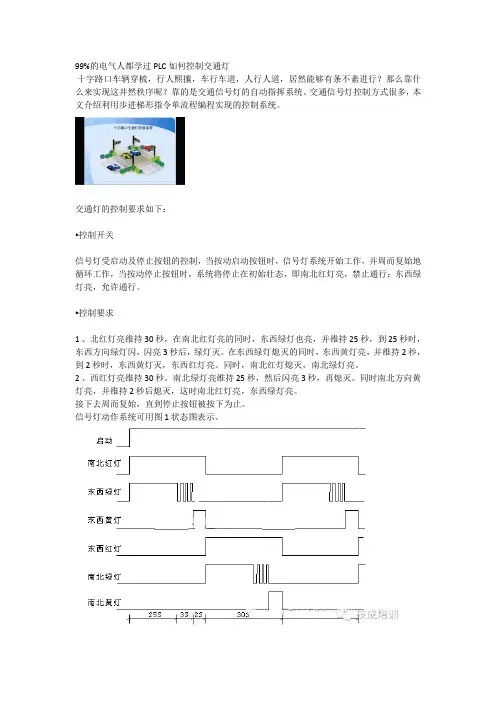

PLC控制交通灯实例
99%的电气人都学过PLC如何控制交通灯十字路口车辆穿梳，行人熙攘，车行车道，人行人道，居然能够有条不紊进行？那么靠什么来实现这井然秩序呢？靠的是交通信号灯的自动指挥系统。
交通信号灯控制方式很多，本文介绍利用步进梯形指令单流程编程实现的控制系统。
交通灯的控制要求如下：►控制开关信号灯受启动及停止按钮的控制，当按动启动按钮时，信号灯系统开始工作，并周而复始地循环工作，当按动停止按钮时，系统将停止在初始壮态，即南北红灯亮，禁止通行；东西绿灯亮，允许通行。
►控制要求1、北红灯亮维持30秒，在南北红灯亮的同时，东西绿灯也亮，并维持25秒，到25秒时，东西方向绿灯闪，闪亮3秒后，绿灯灭。
在东西绿灯熄灭的同时，东西黄灯亮，并维持2秒，到2秒时，东西黄灯灭，东西红灯亮。
同时，南北红灯熄灭，南北绿灯亮。
2、西红灯亮维持30秒。
南北绿灯亮维持25秒，然后闪亮3秒，再熄灭。
同时南北方向黄灯亮，并维持2秒后熄灭，这时南北红灯亮，东西绿灯亮。
接下去周而复始，直到停止按钮被按下为止。
信号灯动作系统可用图1状态图表示。
图1交通指挥信号灯状态图♦硬件及接线根据上述要求可见，系统所需红、绿、黄各4只信号灯，本案由两个信号灯箱实现；系统需要启动和停止两个按钮，由按钮箱实现。
可编程控制器的输入/输出端子分配及硬件连接分别由表1及图2所示。
其中SA开关代表可编程控制器自身的运行开关。
图2 PLC输入/输出接线图交通信号灯的软件设计在本文中，我们采用步进梯形指令单流程编程实现，其状态转移图如图3所示。
由图可知，我们把东西和南北方向信号灯的动作视为一个顺序动作，每一个时序同时有两个输出，一个输出控制东西方向的信号灯，另一个输出控制南北方向的信号灯。
状态转移图对应的步进梯形图如图4所示，现简单分析一下工作原理。
当启动按钮SB1按下时，X0接通，S0置1，系统进入S0状态，驱动Y6、Y0，使南北红灯及东西绿灯同时亮，Y0接通，状态转移条件满足，系统将转移到S20状态，在S20状态下，Y6、Y0仍被驱动，即南北方向的红灯及东西方向的绿灯继续亮，同时驱动定时器T0，定时器的设定时间为25秒，25秒后，状态转移到S21，在S21状态下，Y6继续保持，但Y0受控于M1，而M1是由两个定时器T6和T7控制，T6、T7组成一个1秒的震荡器，即东西方向的绿灯闪亮。
plc交通信号灯控制实验报告
