混合和絮凝池设计
混合絮凝池沉淀池施工方案
混合絮凝池沉淀池施工方案1.工程前期准备(1)制定详细的施工方案和计划,包括施工步骤、时间进度、设备使用、材料采购等。
(2)调度和组织好施工人员,保证施工的顺利进行。
(3)检查施工现场的环境和地基状况,确保施工安全。
2.设备安装(1)按照设计要求安装混合絮凝池的主要设备,包括搅拌机、出水口、进水口等。
(2)安装好设备后,对设备进行检查和测试,确保设备能够正常运行。
3.施工工艺(1)根据设计要求施工出水口和进水口,确保水的进出口质量。
(2)配置好絮凝剂,准备好混合絮凝池所需的材料和设备。
(3)按照设计要求,投放絮凝剂到混合絮凝池中,开启搅拌机进行搅拌,使絮凝剂与污水充分混合。
4.完工验收(1)完工后,对混合絮凝池进行检查和测量,确保污水处理效果和水质要求达标。
(2)将施工现场进行清理,回收和处理废弃材料和废水,保护环境。
(3)进行混合絮凝池的试运行,确保设备运行正常。
1.工程前期准备(1)制定详细的施工方案和计划,包括施工步骤、时间进度、设备使用、材料采购等。
(2)调度和组织好施工人员,保证施工的顺利进行。
(3)检查施工现场的环境和地基状况,确保施工安全。
2.设备安装(1)按照设计要求安装沉淀池的主要设备,包括进水口、出水口、污泥排出口等。
(2)安装好设备后,对设备进行检查和测试,确保设备能够正常运行。
3.施工工艺(1)根据设计要求施工进水口、出水口和污泥排出口,确保水的进出口质量和污泥的排放顺畅。
(2)对沉淀池进行初步清理,去除沉淀物等杂质。
(3)将污水引入沉淀池中,通过自然沉淀和重力分离原理,使悬浮物沉淀到池底,清水经出水口排出。
(4)定期清理沉淀池,并对污泥进行处理和排放。
4.完工验收(1)完工后,对沉淀池进行检查和测量,确保污水处理效果和水质要求达标。
(2)将施工现场进行清理,回收和处理废弃材料和废水,保护环境。
(3)进行沉淀池的试运行,确保设备运行正常。
综上所述,混合絮凝池和沉淀池的施工方案包括工程前期准备、设备安装、施工工艺和完工验收等步骤。
混凝沉淀池课程设计Word
前言 (1)1.设计任务及原始资料 (1)1.1设计任务 (1)1.2 原始资料 (2)2.处理方案的确定 (2)2.1国内处理方案概况 (2)2.1.1物理化学法 (2)2.1.2生物法 (3)2.1.3改进型生物法 (4)2.1.4物化一生化相结合法 (5)2.2确定方案 (5)2.3工艺流程 (6)2.4混凝工艺说明 (6)3.主要设备及构筑物 (8)3.1混合阶段 (8)3.1.1混凝剂的选择 (8)3.1.2混凝剂的配制以及投加设备 (10)3.1.3混合与搅拌设备 (12)3.2 絮凝反应阶段 (15)3.2.1絮凝池的选择 (15)3.2.2 设计参数和要点 (16)3.2.3絮凝池的设计与计算 (17)3.3 沉淀阶段 (20)3.3.2设计参数和要点 (21)3.3.3沉淀池的设计与计算 (22)3.3.4沉淀池进出水系统的计算 (23)4.总结 (25)5.致谢 (26)6.参考文献 (27)前言制浆造纸是我国国民经济的重要产业之一,然而其对于环境造成的污染也日益突出,尤其是对于我国水环境的严重污染,已经成为工业污染防治的重点、热点以及难点。
制浆造纸废水主要有蒸煮废液、中段废水和造纸白水三个部分。
制浆与洗、选、漂过程中所排放的废水的总和、包括洗涤水和漂白水系统称为中段废水。
中段废水由于造纸的生产工艺、产品的品种不同而使得其污染负荷由很大的差异。
一般来说中段废水颜色呈深黄色,占造纸工业污染排放总量的8%~9%,中段水浓度高于生活污水,BOD 和COD的比值在0.20到0.35之间,可生化性较差,有机物难以生物降解且处理难度大。
中段水中的有机物主要是木质素、纤维素、有机酸等,以可溶性COD为主。
目前,我国多采用混凝沉淀法和活性污泥法的联合处理工艺。
本次设计主要针对于造纸中段废水的混凝反应和沉淀工艺部分,以达到除去可悬浮固体颗粒的目的。
1.设计任务及原始资料1.1设计任务15000m3/天的造纸中段废水混凝反应、沉淀池的设计1.2 原始资料一造纸厂中段废水设计流量15000m3/天,SS=800mg/L,去除效率90%,沉淀时间2小时,最小沉速1.8m/h,采取混凝反应沉淀法处理SS,试设计混凝反应、沉淀池设备。
絮凝池和沉淀池设计参数
絮凝池和沉淀池设计参数在水处理工艺中,絮凝池和沉淀池是常用的处理设备,用于去除悬浮物和污泥。
它们的设计参数主要包括尺寸、容量、排放和沉淀性能等方面。
下面将详细介绍这些设计参数。
一、絮凝池设计参数:1.尺寸:絮凝池的尺寸一般由处理水流量和絮凝剂投加量决定。
尺寸通常包括长度、宽度和深度。
长度和宽度应为流经絮凝池的水的有效处理时间提供足够的水位。
深度要根据所需的絮凝效果和沉淀速度来选择,一般一米到两米之间。
2.容量:絮凝池的容量取决于所处理水的流量和处理要求。
容量应根据设计流量计算得出,同时要考虑到投加絮凝剂和混合的空间需求。
污水的流量通常可以根据单位时间内的用水量和人口数量来确定。
3.结构:絮凝池的结构一般为矩形池,也可以设计成圆形池。
在设计时需要考虑到结构的强度和耐久性,以及方便清理和维护。
4.混合器:絮凝池通常配备混合器,用于将絮凝剂充分混合均匀,增加絮凝效果。
混合器可以有机械和气体两种类型,具体的设计参数包括混合速度、电机功率、混合时间等。
5.pH调节:在需要时,絮凝池可以配备pH调节系统,用于调节池内的酸碱平衡,以达到更好的絮凝效果。
pH调节参数包括控制范围、加碱剂量和加碱方式等。
二、沉淀池设计参数:1.尺寸:沉淀池的尺寸主要包括长度、宽度和深度。
长度和宽度应根据设计流量和上游絮凝池的尺寸来确定,以确保有足够的停留时间。
沉淀池的深度应根据沉淀速度来选择,一般为1米到两米之间。
2.容量:沉淀池的容量需要根据设计流量和上游絮凝池的容量来确定。
容量应根据停留时间和沉淀效果来计算得出,通常根据单位时间内的用水量和人口数量来确定。
3.排放水口:沉淀池需要设置排放水口,用于排放已经沉淀的污水。
排放水口的位置和尺寸需要根据沉淀效果和污水浓度来确定,同时要保证排放的水质符合相关的排放标准。
4.污泥处理:沉淀池会产生大量的污泥,需要考虑污泥的处理方式。
污泥处理参数包括污泥产量、排放方式(如独立沉淀池还是与其他处理设备连通)、浓度和湿度等。

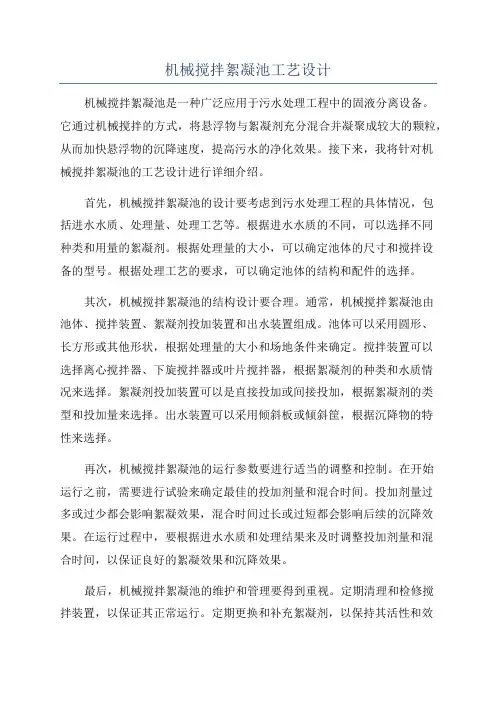

机械搅拌絮凝池工艺设计
机械搅拌絮凝池工艺设计机械搅拌絮凝池是一种广泛应用于污水处理工程中的固液分离设备。
它通过机械搅拌的方式,将悬浮物与絮凝剂充分混合并凝聚成较大的颗粒,从而加快悬浮物的沉降速度,提高污水的净化效果。
接下来,我将针对机械搅拌絮凝池的工艺设计进行详细介绍。
首先,机械搅拌絮凝池的设计要考虑到污水处理工程的具体情况,包括进水水质、处理量、处理工艺等。
根据进水水质的不同,可以选择不同种类和用量的絮凝剂。
根据处理量的大小,可以确定池体的尺寸和搅拌设备的型号。
根据处理工艺的要求,可以确定池体的结构和配件的选择。
其次,机械搅拌絮凝池的结构设计要合理。
通常,机械搅拌絮凝池由池体、搅拌装置、絮凝剂投加装置和出水装置组成。
池体可以采用圆形、长方形或其他形状,根据处理量的大小和场地条件来确定。
搅拌装置可以选择离心搅拌器、下旋搅拌器或叶片搅拌器,根据絮凝剂的种类和水质情况来选择。
絮凝剂投加装置可以是直接投加或间接投加,根据絮凝剂的类型和投加量来选择。
出水装置可以采用倾斜板或倾斜筐,根据沉降物的特性来选择。
再次,机械搅拌絮凝池的运行参数要进行适当的调整和控制。
在开始运行之前,需要进行试验来确定最佳的投加剂量和混合时间。
投加剂量过多或过少都会影响絮凝效果,混合时间过长或过短都会影响后续的沉降效果。
在运行过程中,要根据进水水质和处理结果来及时调整投加剂量和混合时间,以保证良好的絮凝效果和沉降效果。
最后,机械搅拌絮凝池的维护和管理要得到重视。
定期清理和检修搅拌装置,以保证其正常运行。
定期更换和补充絮凝剂,以保持其活性和效果。
定期清理和维护池体和出水装置,以保证其畅通和有效。
同时,要进行现场观察和监测,及时发现和处理问题,以确保机械搅拌絮凝池的正常运行和处理效果。
综上所述,机械搅拌絮凝池的工艺设计需要考虑污水处理工程的具体情况,合理选择池体结构和配件类型,调整和控制运行参数,重视维护和管理。
只有在各个方面都做好设计,才能确保机械搅拌絮凝池的正常运行和优良的处理效果。
18.水质工程学 I —混凝 §2-6 混合和絮凝设施(3)(ppt文档)
絮凝设施
水力絮凝反应设施
改变絮凝构筑物结构,通过流动过程 中的阻力将水流自身能量传递给絮凝 体,增加颗粒接触碰撞和吸附机会, 在絮凝过程中产生一定水头损失。不 能适应水质、水量变化。
机械絮凝反应设施 通过电机带动叶片搅拌,使水流产生 一定的速度梯度,将能量传递给絮凝 体,增加颗粒接触碰撞和吸附机会。 可随水质、水量变化随时改变转速, 以保证絮凝效果,能应用于任何规模 水厂。
隔板絮凝池 折板絮凝池 栅条絮凝池 穿孔旋流絮凝池
水平轴搅拌絮凝池 垂直轴搅拌絮凝池
5.组合使用日益增多 在隔板絮凝池前设机械絮凝池; 在旋流絮凝池后设隔板絮凝池; 效果好,但设备形式增多。
优点:
1、无论是同波还是异波折板间水流流动连续不 断,可行成众多小旋涡,提高了颗粒碰撞絮凝效果。
2、在折板的每个转角处,两折板之间的空间可 视为(CSTR)完全混合连续反应器,众多连续反应器 串联起来就接近或相当于推流型(PF型)反应器。所 以折板絮凝池接近推流型。
3、与隔板絮凝池相比,水流条件大大地改善, 在总的水流能量消耗中,有效能量消耗比例提高。所 需絮凝时间可以缩短,池子体积减小。
r2—浆板外缘旋转半径,m; r1—浆板内缘旋转半径,m;
CD—阻力系数;
—水的密度;
—相对于水的旋转角速度。
2.每个旋转轴所需电动机功率
N
P
1000 1 2
N—电动机功率
1—搅拌设备总机械效率(一般取0.75); 2—传动效率,可采用0.6-0.95。
注意:浆板线速度是以池子为固定参照物,相对 线速度为浆板相对水流运动线速度,其值为旋转线速 度0.5-0.75倍。只有浆板刚启动时,两者才相等,此 时浆板受的阻力最大,所以在选用电机时,应考虑启 动功率这一因素。但计算运转功率获速度梯度G值, 应按全部浆板所耗功率(P公式),或以旋转线速度 乘以0.5-0.75倍代入。见(P283例题)
混合絮凝沉淀池工作原理及辅助设备解析
混合絮凝沉淀池工作原理及辅助设备解析混合絮凝沉淀池根据微水动力学原理、胶体物理化学理论,融合流体边界层分离、澄清池接触絮凝理论,结合絮凝沉淀机理,形成“接触絮凝沉淀水处理技术”。
该设备用湍流涡旋控制原理和边界层理论,使得混合效率高,药剂利用充分,絮凝形成的矾花粒度好,尺度合适,密度大,沉淀既利用了浅池沉淀原理,又增加和强化了接触絮凝及过滤网捕作用,小颗粒泄漏少,沉后水浊度低,沉后出水浊度≤5NTU。
主要配置如下工艺设备:直列式混合器、星形翼片絮凝设备和V形斜板沉淀设备。
1、直列式混合器:直列式混合器在采用流体微水动力学原理来控制混合微观过程和宏观过程,在相同的水头损失下,提高直列式混合器混合效果。
它的主要原理是使水流通过列管时,在边界层的作用下,产生系列涡旋,并在其后的空间衰减,产生高频涡流,从而使混凝剂复杂的水解产物与原水中的胶体颗粒得到充分混合。
直列式混合器采用304不锈钢材质。
2、星形翼片絮凝设备:星形翼片絮凝设备主要原理是利用边界层脱离理论和颗粒碰撞的惯性效应,改变隔板的结构形式,同时改变翼片的形式,改变水流流经翼片附近的流态,增强了翼片控制能力,在不同的水流空间,当水流流经翼片后,在周围短时间会形成准均匀各向同性紊流,紊流中夹带了大量尺寸、强度一定的微小涡旋,在不断的流动过程中,导致涡旋离开原位置并进行彼此碰撞,加大了颗粒的有效碰撞次数,有效地提高了絮凝效果。
絮体颗粒碰撞、吸附,絮体本身产生强烈变形,使絮体中吸附能级低的部分由于变形揉动作用从而达到更高的吸附能级,并在通过设备后絮体变得更加密实,提高絮凝效果,缩短絮凝时间。
星形翼片絮凝设备采用304不锈钢材质,导流机构截面为星形,设置1~3片翼片。
3、V形斜板沉淀设备:V形斜板沉淀设备主要原理是综合利用沉淀机理和接触絮凝机理完成沉淀区中颗粒的分离过程,在利用沉淀机理的基础上,在设备内设置涡旋强度控制区域,减弱沉淀区中沉淀设备下部一定位置水流中的大涡旋强度,减少沉淀区水流的脉动。
絮凝沉淀池设计计算公式
絮凝沉淀池设计计算公式1.设计规模设计规模:Q=10万m3/d水厂自用水系数δ=5%2.格栅间格栅间两座,单座规模5万m3/d,水厂自用水系数δ=5%,单格设计水量Q=5×10000×1.05÷24÷3600=0.608m3/s。
栅条间歇:b=0.005m,栅前水深:h=4.25m,格栅齿耙厚:S=2mm,齿耙宽:30mm,间歇:70mm,格栅倾角:α=80°(1)设过栅流速v=0.20m/s栅条间歇数n=Q×(sinα) 0.5/(b×h×v)=0.608×(sin80)0.5/(0.005×4.25×0.15)=142,取150栅槽宽B=S(n-1)+bn=0.002×(150-1)+0.005×150=1.048m,取1.2m则实际栅条间歇数n=(B+S)/(b+S)=(1.2+0.002)/(0.005+0.002)=172实际过栅流速v= Q×(sinα) 0.5/(b×h×n)=0.17m/s(2)过栅水头损失计算h0=ξ×v2/2g×sinα=β(S/b)×v2/2g×sinα=2.42×(2/5)×0.172/(2×9.81)×sin80=0.0015mh1=h0×k=0.0005×3=0.0045m3.混合(1)池体设计采用两组机械混合池,每组分为串联的两格进行两级混合,每组处理水量为Q组=5×10000×1.05÷24÷3600=0.608m3/s。
每级混合时间均为30s,混合时间T总计60s,G值取500s-1×T/2=18.24m3单格池体有效容积W=Q组有效水深h采用4m,单格混合池面积=W/h=4.56m2单格尺寸L×B=2.2m×2.2m混合池壁设四块固定挡板,每块宽度0.25m(2)主要设备选用2套混合机械搅拌器,搅拌器直径D=1.0m,每级搅拌器提升量需保证每级混合池中处理水被提升3次。
混合絮凝池、沉淀池施工方案
混合絮凝池、沉淀池施工方案一、引言随着城市人口的增加和工业化程度的提高,污水处理成为生态环境保护中至关重要的一环。
混合絮凝池和沉淀池作为污水处理系统中的重要组成部分,对污水的净化起着关键作用。
本文将探讨混合絮凝池、沉淀池施工方案,旨在为相关工程提供指导。
二、混合絮凝池施工方案1. 设计与准备在进行混合絮凝池的施工前,首先要进行详细的设计和准备工作。
确定混合絮凝池的尺寸、材料、结构等技术参数,并确保设计符合环境保护要求。
同时,准备好所需的材料和设备,包括混凝剂、泵浦、管道等。
2. 施工流程(1)土建施工:首先进行地基处理和基础施工,确保混合絮凝池的稳固性和承载力。
(2)结构施工:根据设计要求进行混合絮凝池的结构施工,包括搭建池体架构、安装管道等。
(3)设备安装:安装混凝剂加入设备、搅拌设备等关键设备,确保设备正常运转。
3. 安全与质量控制在混合絮凝池的施工过程中,要严格遵守相关安全规定,保障施工人员的安全。
同时,要加强质量管理,确保工程质量达到设计标准。
三、沉淀池施工方案1. 设计与准备沉淀池作为混合絮凝池后处理阶段的重要设备,其设计和准备同样至关重要。
在进行施工前,需要对沉淀池的整体结构和材料进行设计,并准备好所需的设备和材料。
2. 施工流程(1)土建施工:进行相关土建工程,包括地基处理、基础施工等,确保沉淀池的稳固性。
(2)结构施工:根据设计要求搭建沉淀池的结构,并进行管道安装等工作。
(3)设备安装:安装沉淀池所需的设备,如卸泥装置、出水口等,使沉淀池正常运转。
3. 安全与质量控制在沉淀池的施工过程中,要注意施工安全和质量管控,保障工程的安全和质量。
四、总结混合絮凝池和沉淀池是污水处理系统中至关重要的设备,其施工方案的科学性和严谨性对工程的建设起着决定性作用。
在施工过程中,需严格按照设计要求和施工方案进行操作,保障施工安全和质量,以确保污水处理系统的有效运作和环境保护的顺利实施。
配水井、混合、絮凝、沉淀及清水池施工方案
配水井、混合、絮凝、沉淀及清水池施工方案配水井、混合、絮凝、沉淀及**池位于本工程厂区中心位置,其平面为两个长方形,分为左右两部分(左右两池相对于中心对称),中间设一排水渠,主池总长111.95m,宽24.8m(单个池);池体分为上下两层,下层为**池,上层为混合、絮凝、沉淀池,在靠近脱水机房侧设一配水井,靠近滤池侧设一出水井。
构筑物参数表为保证施工质量和工期,为指导本单体工程的施工,特编制本施工方案。
二、工程现场场地条件(一)、构筑物地理位置本单体工程位于楠溪江引水工程**水厂工程中心,临近前池及取水泵房,1#池部分管桩及主体待前池完成并回填后实施。
(二)、地形地质本工程场地,地势平坦,因池体较大,土方开挖量较多。
地下土质较差,施工期间应做好边坡放坡及围护。
地下水主要为上部粘性土及淤泥层内的孔隙水和中下部卵石、含角砾粉质粘土层中的孔隙微承压水,地下水位埋深较浅,一般埋深为0.1~1.2m,因此场地内需排除的积水量不大,主要需控制雨天降水的及时排除。
三、主要施工步骤配水井、混合、絮凝、沉淀及**池的主要施工步骤为:管桩施工→土方开挖→垫层浇筑→管桩灌芯→底板钢筋绑扎(含池壁隔墙立筋及止水钢板设置)→底板模板支撑加固(含立筋固定、伸缩缝设置)→底板砼浇筑(板顶▽1.80m)→养护→支架搭设→下层池壁、隔墙钢筋绑扎→上层底板模板支设→上层底板钢筋绑扎(含上层池壁、隔墙立筋设置、伸缩缝设置)→池壁、上层底板砼浇筑(▽1.8m~▽7.15m)→上层支架搭设→上层池壁、隔墙钢筋绑扎→上层池壁、隔墙模板支设→上层池壁、隔墙砼浇筑(▽7.15m~▽11.28m)→养护→满水试验→回填土方→装饰。
四、主要工序施工工艺(一)、土方工程(详见《**池基坑开挖专项方案》):1、土方开挖本单体工程开挖深度为4.0m左右,采用二级放坡,放坡系数为1:1.5~2.0。
基坑坑底采用明沟排水实施。
施工采取在构筑物基坑底部四周挖设排水沟,排水沟一般为30cm×30cm,在基坑适当位置设置直径1m深度80cm左右的集水井,以水泵排除积水(设计要求将水位控制在底板底50cm以下)。
絮凝池设计计算方案
絮凝池设计计算方案絮凝池是水处理工艺中的重要组成部分,其设计计算方案对于提高水处理效果、降低能耗和减少维护成本具有重要意义。
本文将介绍絮凝池的设计计算方案,包括絮凝池的构造、设计参数、絮凝动力学模型以及实际工程中的应用案例。
一、絮凝池构造絮凝池通常采用平推流式或竖流式构造,其中平推流式构造更为常见。
絮凝池由入口段、反应段和出口段组成。
入口段的作用是降低水流速度,使水流能够充分混合;反应段是絮凝池的核心部分,用于完成絮凝过程;出口段则需对絮凝效果进行检测,确保出水质量符合要求。
二、设计参数1.水力停留时间:水力停留时间是絮凝池设计的重要参数之一,它决定了水流在絮凝池中的停留时间。
停留时间过短会影响絮凝效果,过长则会导致能耗增加。
通常根据实际工程经验确定水力停留时间。
2.池体尺寸:池体尺寸主要由水力停留时间和流量决定。
反应段的长度通常在10~20倍水力半径范围内,水力半径可通过经验公式计算得到。
3.流量:流量是絮凝池设计的基本参数之一。
根据原水水质和处理要求,确定合适的流量。
4.混合强度:混合强度决定了原水在进入絮凝池后的初始混合效果。
混合强度过高会导致能耗增加,过低则会影响后续絮凝效果。
三、絮凝动力学模型絮凝动力学模型是预测絮凝过程的重要工具。
该模型基于微粒生长动力学理论和实验研究,可对絮凝过程进行定量描述。
常用的絮凝动力学模型包括:1.微粒生长动力学模型:该模型认为絮凝过程是由微粒生长引起的,微粒生长速率与微粒的碰撞频率成正比。
2.碰撞效率模型:该模型认为絮凝效率取决于微粒的碰撞效率。
碰撞效率与微粒尺寸、流速和混合强度等因素有关。
3.动力学方程:动力学方程描述了絮凝过程中微粒浓度的变化规律。
常用的动力学方程包括Richardson-Zaki方程、Laplace方程等。
四、实际工程中的应用案例1.某城市污水处理厂采用平推流式絮凝池,设计流量为1000m³/h,水力停留时间为15min。
入口段设有均匀布水装置,使水流能够充分混合。
第三章 混凝和絮凝3
高速混合装置主要有两类:
1.利用水流本身能量混合的方式:如管式静态
混合器、隔板混合、利用水跃跌水进行混合、
利用水射器进行混合。
2.利用外加能驱动的机械装置进行混合:如螺桨
式、桨式等机械搅拌装置,加压扩散泵混合装
反映颗粒絮凝程度。优点是因子单一,不受混凝机理或品种
的限制,不受水质限制。
3.5.5 快速混合和絮凝反应 1.快速混合 混凝剂水解反应快10-10s,聚合10-2s 胶体吸附金属盐水解产物10-4s,高分子100s 使混凝剂快速均匀分散、形成脱稳胶体微米 数量级 2.絮凝反应 创造絮体成长条件,使其尺寸和密度增大。 速度梯度逐段降低 反应时间20-30mins颗粒尺寸增大到可以重 力沉降(0.6mm以上)
v i2 hi m i 2 li 2g Ci Ri
v2 it
3 折板絮凝池
在隔板絮凝池基础上发展而来 竖流式和平流式两种,通常采用竖流式,
竖流式又分为同波和异波折板两种
与隔板式相比,水流条件大大改善,可
以缩短总絮凝时间,絮凝效果良好
但安装维修较困难,折板费用较高
折板絮凝池
采用较多的是:异波折板——同波折板——平板。 与隔板式相比,水流条件大大改善,有效能量消耗 比例提高,池体减少,絮凝时间短。但安装维修较 困难,折板费用较高。
3.5.4 混凝剂投加量自动控制
最佳投加量:处理后水质最优的投加量 水质达标的最小投加量 原理:对于某一特定水源,可根据水质、水量建立数学模
1.数学模拟法
型,写出程序交计算机执行调控。
水质工程学教案07第二章混凝2-4混合和絮凝设施
(二)管式混合1、管道:将药液加入压水管中,利用管道中水流的紊动力混合。
要求管道中流速大于1m/s。
投药量后管内水头损失大于0.3~0.4mH2O。
投药点至出口大于50倍管径。
2、静态混合器:内为翻卷铁板,造成紊流,翻流的紊团。
分成几个单元串联使用。
流量过小时,效果下降,水流阻力大。
3、扩散混合器:用锥形帽,将药液扩散,用孔板并造成剧烈紊流。
(三)机械混合池搅拌机械:浆板式(适用2m3以下小池)螺旋桨式,透平式。
离心搅拌叶轮搅拌功率:要求速度梯度为700~1000s-1混合时间:10~30s 不超2min注:避免水流同步旋转,应有转速梯度。
可用四周加固定档板的方法解决。
特点:效果好,不受水量变化影响,适合各种规模水厂。
增加机械设备及维修。
二、絮凝设施:基本要求:加药后的原水,在絮凝池中形成大的密实的絮体(肉眼可见)——毫米级。
(一)隔板絮凝池(常用于大中型水厂)1、往复式:水流回转180°,局部水头损失大,絮凝后期急转水流易使絮体破碎。
2、回转式:水流回转90°,局部水头损失小,转弯上应尽量减少冲击。
隔板式是(PF )推流形反应器。
要求设计池数不少于2个。
(1)流速: 首端:0.5~0.6m/s 末端:0.2~0.3m/s中间4~6段,流速递减。
(分段越多,效果越(2)、转弯要求:为了减少水力冲击和水头损失,转弯过水断是廊道过水断面的1.2~1.5倍,并做成圆弧形。
(3)、絮凝时间:20~30min(4)、 隔板净距大于0.5m(为施工和检修) 池底0.02~0.03坡,并设有排泥设施。
(5)计算内容: i 各段水头损失:i ii iti i i l R C v g v m h 2222+=ξvi —i 段内水流速度m/s ; vit —i 段转弯处水流速度m/s ; mi —i 段廊道内水流转弯次数;ξ —转弯处局部阻力系数180°弯,ξ =390 °弯,ξ =1;li —i 段总长m ;Ri —i 段过水断面水力半径; Ci —谢才系数,611i i R nC(曼宁公式) 总水头损失:h=∑hi ,往复式:h=0.3~0.5m回转式:h=0.6h 往复T 在10~30分钟 一般在30~60秒-1 在104~105低浊水,低碱水宜用较大T 值。
污水处理厂常见构筑物结构分析设计
污水处理厂常见构筑物结构分析设计污水处理厂是城市生活污水和工业废水经处理后排放的场所,是城市环境保护和水资源保护的重要设施。
污水处理厂的构筑物结构是污水处理厂运行的关键部分,其设计与分析对于污水处理的效果和设施的运行起着重要作用。
本文将针对污水处理厂常见的构筑物结构进行分析设计,并探讨其在污水处理厂中的作用。
一、反应池反应池是污水处理厂中的重要构筑物之一,常见的结构包括曝气池、混合液池和絮凝池等。
曝气池是将曝气装置安装在池底,通过气体通道向底部通气,使得底部的反应液体产生搅拌,促进氧气传输到液体中,加速生物处理在曝气池内完成。
混合液池用于对曝气池的出水进行充分混合,使得废水中的有机物得到充分降解。
絮凝池则用于对污水中的悬浮物进行去除,从而提高污水的出水质量。
在设计反应池的结构时,需要考虑到池体的尺寸、深度、材质、曝气设备的布置等因素。
采用合理的结构设计能够提高池体的使用效率,降低设备维护成本,同时也降低了运行时的故障率,保障了污水处理效果。
二、沉淀池沉淀池是污水处理工艺中的关键环节,其作用是通过沉淀作用将水中的固体悬浮物和颗粒状物质沉降下来,以达到去除污染物的目的。
在沉淀池内,通过适当的设计,可以使水中的悬浮物在一定时间内得到充分沉淀,从而净化水质。
三、消毒池消毒池是对处理后的废水进行消毒的设施,主要是通过加入氯或次氯酸钠等消毒剂,对水中的有害微生物进行灭活,保障出水的卫生和安全。
消毒池的结构设计需要考虑到消毒剂的投加、搅拌、停留时间等因素,以保证消毒效果。
在设计消毒池的结构时,需要考虑到消毒剂的投加方式和位置、搅拌设备的布置等因素。
合理的设计可以提高消毒效果,降低消毒剂的使用量,减少对环境的影响,保障出水的质量和安全。
四、排放设施在污水处理厂中,排放设施是将处理后的清洁水排放到环境中的设施,其结构设计直接影响着排放水质和排放流量。
排放设施需要考虑到排放口的位置、结构和安全性等因素,以保证排放水质符合环境要求。
混凝反应池和沉淀池设计
混凝反应池和沉淀池设计混凝反应池(coagulation reaction tank)和沉淀池(sedimentation tank)是水处理过程中常用的设备,用于去除悬浮在水中的固体颗粒物。
下面将详细介绍这两种设备的设计原理和操作要点。
1.设计容量:根据水处理工艺流程和总进水量确定反应池的设计容量。
通常情况下,混凝反应池的容量要求能满足在一定的时间内处理全部进水量。
2.混凝剂投加:混凝剂的投加量一般根据水质分析结果确定,可以通过试验或经验确定最佳投加剂量。
投加剂量的过少会导致悬浮物无法完全聚集成絮凝体,过多则会浪费混凝剂,增加处理成本。
3.混合和搅拌:为了促进混凝剂均匀与悬浮物混合反应,反应池中需要设置搅拌装置。
搅拌的强度和方式可以根据具体情况进行调整,通常采用慢速搅拌或倒搅的方式,避免过度搅拌而破坏絮凝体的形成。
4.反应时间:混凝反应必须进行一定的时间,以便混凝剂充分与悬浮物反应生成絮凝体。
通常情况下,反应时间为15-30分钟。
沉淀池是水处理过程中用于去除絮凝体的设备,其设计原理主要包括以下几个方面:1.沉淀速度:沉淀池的设计要保证絮凝体在池内能够快速沉淀到池底。
沉淀速度受到颗粒物的大小、浓度、密度以及水流速度等因素的影响。
为了提高沉淀速度,可以采用增加沉淀池的长度和宽度、减慢水流速度等方法。
2.污泥清除:沉淀池底部设置的底泥清除装置用于及时排除沉淀下来的絮凝体,避免其混入清水中重新悬浮。
常用的底泥清除装置包括机械滚筒、刮渣器等,其设计要满足清除底泥的效果和操作的方便性。
3.水流分布:在沉淀池内设置合理的水流分布装置,可以使水流均匀分布,避免死水区产生,提高沉淀效果。
水流分布装置通常采用集水管、挠性浮球等,其设计要考虑流速、流向等因素。
4.池高和水位控制:沉淀池的高度和水位控制对沉淀效果也有一定影响。
沉淀池的高度一般根据絮凝体沉淀的速度和底泥清除的需要来确定。
水位控制可通过水位流量控制阀或浮球开关等方式实现,在保证沉淀池内的水位相对稳定的同时,有效控制出水水质。
给水设计之混凝池 沉淀池
一、水量设计日处理水量:380000m ³/d=4.40m ³/s设20池,则每池日均处理水量19000m ³/d=0.22m ³/s系数取1.05,则实际进水量Q=s /0.23m 1.05s /m 22.033=⨯二、进水管每池分管流速v=1.1m/s ,则进水管直径mm 11.517m 51711.0v/2===πQ D ,取550mm ,则校核流速s /m 97.02m 55.0s /m 23.0v 23=⨯=)(,π 总管流量s /m 62.405.1s /m 40.433=⨯=总Q ,总管流速总v =1.2m/s ,则总管管径mm 14.2214m 21414.2v /2===π总总总Q D ,取2250mm ,则实际流速s /m 16.122.25m s /m 62.4v 23=⨯=)(,总π三、管式静态混合器管径D=2250mm流速v=1.16m/s水头损失h=0.6m四、絮凝池流速分级:v 1=0.12m/sv 2=0.09m/sv 3=0.06m/s反应时间:T=11minT 1=3minT 2=4minT 3=4min水深依沉淀池而定(清水区1.2m ;斜板区m 866.0866.0m 160sin h =⨯=⨯=。
L ;配水区1.2m ;进水区1.8m ,总高度5.066m )。
水头损失0.5m ,总水深H ,=5.566m ,取5.6m 各小格时间:s 67.46s/m 12.0.6m 5v t 11===,H s 22.62s/m 09.0.6m 5v t 22===,Hs 33.93s/m 06.0.6m 5v t 33===,H 各级分格数:个86.367.46603t 60n 111=⨯=⨯=T ,取4个 个86.322.62604t 60n 222=⨯=⨯=T ,取4个 个57.233.93604t 60n 333=⨯=⨯=T ,取3个 各级时间校核:min 11.346067.46n 60t 111=⨯=⨯=,T min 15.446022.62n 60t 222=⨯=⨯=,T min 67.436033.93n 60t 333=⨯=⨯=,T 总时间min 93.1167.415.411.3321=++=++=,,,T T T T 各级小格面积:231m 92.1s/m 12.0s /m 23.0v ===Q 一级 232m 57.2s/m 09.0s /m 23.0v ===Q 二级 233m 85.3s/m 06.0s /m 23.0v ===Q 三级 内墙:b 1=0.2m ;外墙:b 2=0.3m各级长、宽度:一级:设长度L 1=1.0m宽度m 92.1m0.1m 92.121==B ,取1.9m 则总宽度=1.9×4+0.2×3+0.3×2=8.8m二级:宽度m 9.1432.0-23.0-.882=⨯⨯=B 长度m 35.1m9.12.57m 22==L 三级:宽度m 6.2322.0-23.0-.883=⨯⨯=B 长度m 48.1.6m23.85m 23==L ,取1.5m实际面积:一级:S 1=1.0m ×1.9m=1.900m2二级:S 2=1.35m ×1.9m=2.565m 2三级:S 3=1.5m ×2.6m=3.900m 2 实际流速:s /m 1215.0.9m 1s /m 23.0s v 2311===Q ,s /m 0900.0m 565.2s /m 23.0s v 2322===Q , s /m 0592.0.900m 3s /m 23.0s v 2333===Q ,总长度:L=b 1×2+b 2×2+L 1+L 2+L 3=0.4m+0.6m+1.0m+1.35m+1.5m=4.85m总宽度:B=8.8m各级进出孔的尺寸:一级进入下格面积:211m 520.18.0=⨯=S W ,高度mm 1520m 52.18.0h 11==⨯=B 二级进入下格面积:222m 052.28.0=⨯=S W ,高度mm 1520m 52.18.0h 22==⨯=B 三级进入下格面积:233m 120.38.0=⨯=S W ,高度mm 2080m 08.28.0h 33==⨯=B 一级进入二级高度mm 800m 8.08.0h 14==⨯=L二级进入三级高度mm 1080m 08.18.0h 25==⨯=L三级进入第一过渡段mm 1200m 2.18.0h 36==⨯=L第一进入第二过渡段mm 800h 7=五、过渡段上升流速v=0.055m/s 面积23m 20.4s/m 055.0s /m 23.0v ===Q S 有效宽度m 2.8m 3.02-m 8.8=⨯=有效B =8200mm 长度m 51.0m2.8m 20.42===有效B S L ,取L=0.55m=550mm ,考虑实际,L=0.6m=600mm 。
混合反应池设计论文
