用matlab进行fft谐波分析
基于Matlab中FFT函数的电力谐波分析方法
? 时代表直流含量， $ H) 时 代 表 基 波 含 量 ， 依 次 类 图 P 为上 推） 。图 # 为某晶闸管整流装置电流波形， 述两种方法计算出的图 # 中各次谐波含量，其谐波 畸变率为 +’J#T 。图 N 为贵阳铝厂三组装车间低压 总电流波形 > 图 + 为采用采用上述两种方法计算出 的图 N 中各次谐波含量， 其谐波畸变率为 #?’?"T 。 " 结 论
(")*+,-. ","$/0-0 +1 2$2.#)-."$ 3+42) 0/0#2* %"025 +, !"#$"%
C1 D2E1， FG-7 H12%I5， :12 JG-7K.G57 （L.G%%& %I ,&-./01.2& ,7K17--017K M71N-041/E %I L.1-7.- 27O ?-.G%&%KE ， P5G27 #!**+#， FG172） 6%0#)".#： ?G- .500-7/;%0 N%&/2K-< %I -&-./01.2& Q%R-0 4E4/-6 14 272&ES-O 27O 2.G1-N- /G26Q&1/5O- .2&.5&2/17K I%065&24 %I /G- I57O26-7/2& 27O G206%71.4T RG1.G 14 2QQ&1-O /% .%6Q20- R1/G /G- .2&.5&2/17K 0-45&/4 %I %7- %I 32/&2=U4 I57./1%74B>>?T /G- 0-&2/1%7 %I /G- /R% 14 2.G1-N-O’ ?G- N2&1O1/E %I /G- 272&E414 14 Q0%N-O =E Q02./1.2& 2QQ&1.2/1%74’ 72/ 4+)50： G206%71. 272&E414； >>?； 32/&2=
基于MATLAB的谐波分析FFT概要
基于MATLAB的谐波分析FFT概要谐波分析是一种用于分析信号频谱的方法，主要用于确定信号中存在的谐波成分。
在MATLAB中，谐波分析可以通过使用快速傅里叶变换（FFT）来实现。
本文将详细介绍基于MATLAB的谐波分析FFT的概要。
首先，快速傅里叶变换（FFT）是一种用于将时域信号转换为频域信号的数学技术。
它能够将信号分解为一系列频率成分，并显示每个成分的幅度和相位。
因为FFT算法在计算上非常高效，所以它成为了谐波分析的主要工具。
在MATLAB中进行谐波分析FFT时，首先需要准备要分析的信号。
信号可以是实际测量到的数据，也可以是经过仿真或计算得到的数据。
通常，信号是一个包含多个周期的数据序列。
然后，为了进行谐波分析，需要对信号进行预处理。
这包括对信号进行采样和量化。
采样是将连续信号转换为离散数据点的过程，而量化是将连续数据转换为离散数值的过程。
在MATLAB中，可以使用内置的函数来执行这些操作。
接下来，将使用MATLAB的FFT函数对预处理后的信号进行频谱分析。
FFT函数将信号转换为复数数组表示形式，并将其分解为频率成分。
它返回一个包含信号频率谱的长度为N的向量，其中N是输入信号的长度。
在得到频谱后，可以使用MATLAB的plot函数来可视化频谱。
可以将频谱以线性刻度或对数刻度绘制，以便更好地显示信号的谐波成分。
通过分析频谱中的峰值，可以确定信号中存在的谐波频率和对应的幅度。
谐波分析不仅可以用于确定信号中存在的谐波成分，还可以用于分析信号的频率特性和频带宽度。
通过对谐波分析结果进行进一步处理和计算，可以得到信号的功率谱密度、频谱峰值等相关信息。
在进行谐波分析FFT时，还需要注意一些常见的问题和注意事项。
例如，由于FFT是一种离散傅里叶变换方法，它要求输入信号的长度必须是2的幂。
如果信号长度不符合这个要求，可以使用MATLAB的补零技术进行填充。
此外，为了改善谐波分析的准确性，还可以对信号进行窗函数处理。
MATLAB中FFT的使用方法
MATLAB中FFT的使用方法一.调用方法X=FFT(x)；X=FFT(x，N)；x=IFFT(X);x=IFFT(X,N)用MATLAB进行谱分析时注意：（1）函数FFT返回值的数据结构具有对称性。
例：N=8;n=0:N-1;xn=[4 3 2 6 7 8 9 0];Xk=fft(xn)→Xk =+ 0- - + 0 + -Xk与xn的维数相同，共有8个元素。
Xk的第一个数对应于直流分量，即频率值为0。
（2）做FFT分析时，幅值大小与FFT选择的点数有关，但不影响分析结果。
在IFFT时已经做了处理。
要得到真实的振幅值的大小，只要将得到的变换后结果乘以2除以N即可。
二.FFT应用举例例1：x=*sin(2*pi*15*t)+2*sin(2*pi*40*t)。
采样频率fs=100Hz，分别绘制N=128、1024点幅频图。
clf;fs=100;N=128; %采样频率和数据点数n=0:N-1;t=n/fs; %时间序列x=*sin(2*pi*15*t)+2*sin(2*pi*40*t); %信号y=fft(x,N); %对信号进行快速Fourier变换mag=abs(y); %求得Fourier变换后的振幅f=n*fs/N; %频率序列subplot(2,2,1),plot(f,mag); %绘出随频率变化的振幅xlabel('频率/Hz');ylabel('振幅');title('N=128');grid on;subplot(2,2,2),plot(f(1:N/2),mag(1:N/2)); %绘出Nyquist频率之前随频率变化的振幅xlabel('频率/Hz');ylabel('振幅');title('N=128');grid on;%对信号采样数据为1024点的处理fs=100;N=1024;n=0:N-1;t=n/fs;x=*sin(2*pi*15*t)+2*sin(2*pi*40*t); %信号y=fft(x,N); %对信号进行快速Fourier变换mag=abs(y); %求取Fourier变换的振幅f=n*fs/N;subplot(2,2,3),plot(f,mag); %绘出随频率变化的振幅xlabel('频率/Hz');ylabel('振幅');title('N=1024');grid on;subplot(2,2,4)plot(f(1:N/2),mag(1:N/2)); %绘出Nyquist频率之前随频率变化的振幅xlabel('频率/Hz');ylabel('振幅');title('N=1024');grid on;运行结果：fs=100Hz，Nyquist频率为fs/2=50Hz。

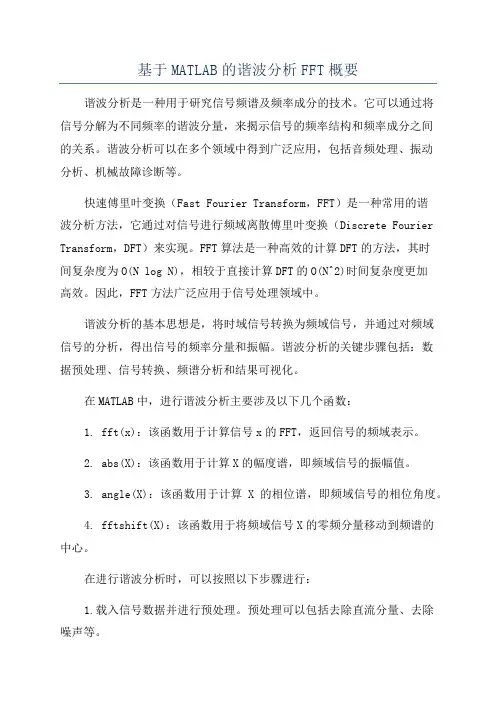

基于MATLAB的谐波分析FFT概要
基于MATLAB的谐波分析FFT概要谐波分析是一种用于研究信号频谱及频率成分的技术。
它可以通过将信号分解为不同频率的谐波分量，来揭示信号的频率结构和频率成分之间的关系。
谐波分析可以在多个领域中得到广泛应用，包括音频处理、振动分析、机械故障诊断等。
快速傅里叶变换（Fast Fourier Transform，FFT）是一种常用的谐波分析方法，它通过对信号进行频域离散傅里叶变换（Discrete Fourier Transform，DFT）来实现。
FFT算法是一种高效的计算DFT的方法，其时间复杂度为O(N log N)，相较于直接计算DFT的O(N^2)时间复杂度更加高效。
因此，FFT方法广泛应用于信号处理领域中。
谐波分析的基本思想是，将时域信号转换为频域信号，并通过对频域信号的分析，得出信号的频率分量和振幅。
谐波分析的关键步骤包括：数据预处理、信号转换、频谱分析和结果可视化。
在MATLAB中，进行谐波分析主要涉及以下几个函数：1. fft(x)：该函数用于计算信号x的FFT，返回信号的频域表示。
2. abs(X)：该函数用于计算X的幅度谱，即频域信号的振幅值。
3. angle(X)：该函数用于计算X的相位谱，即频域信号的相位角度。
4. fftshift(X)：该函数用于将频域信号X的零频分量移动到频谱的中心。
在进行谐波分析时，可以按照以下步骤进行：1.载入信号数据并进行预处理。
预处理可以包括去除直流分量、去除噪声等。
2. 使用fft(函数计算信号的FFT，得到频域信号X。
3. 使用abs(函数计算频谱的幅度谱，得到信号的频率分量和振幅。
4. 使用angle(函数计算频谱的相位谱，得到信号的相位信息。
5. 使用fftshift(函数将频域信号X的零频分量移动到频谱的中心，以便于结果的可视化。
6. 可视化频谱分析结果。
可以使用plot(函数绘制频率-振幅图，也可以使用stem(函数绘制频谱，以直观地展示信号的频域特征。

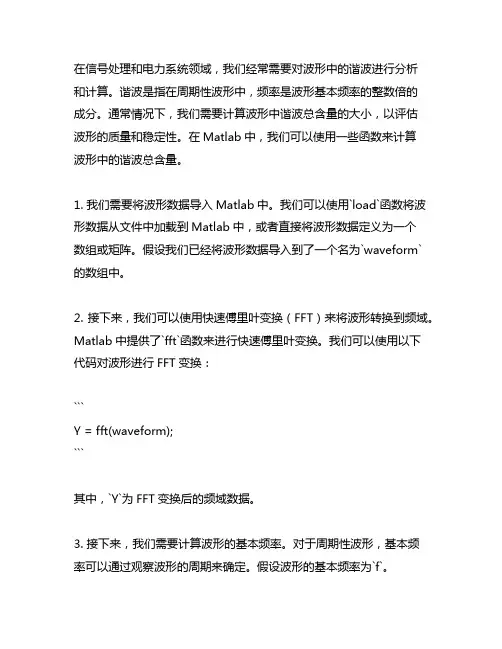

matlab中计算波形中的谐波总含量的函数
在信号处理和电力系统领域，我们经常需要对波形中的谐波进行分析和计算。
谐波是指在周期性波形中，频率是波形基本频率的整数倍的成分。
通常情况下，我们需要计算波形中谐波总含量的大小，以评估波形的质量和稳定性。
在Matlab中，我们可以使用一些函数来计算波形中的谐波总含量。
1. 我们需要将波形数据导入Matlab中。
我们可以使用`load`函数将波形数据从文件中加载到Matlab中，或者直接将波形数据定义为一个数组或矩阵。
假设我们已经将波形数据导入到了一个名为`waveform`的数组中。
2. 接下来，我们可以使用快速傅里叶变换（FFT）来将波形转换到频域。
Matlab中提供了`fft`函数来进行快速傅里叶变换。
我们可以使用以下代码对波形进行FFT变换：```Y = fft(waveform);```其中，`Y`为FFT变换后的频域数据。
3. 接下来，我们需要计算波形的基本频率。
对于周期性波形，基本频率可以通过观察波形的周期来确定。
假设波形的基本频率为`f`。
4. 现在，我们可以计算波形中的谐波总含量。
谐波总含量可以通过计算波形频谱中除去基本频率之外的所有成分的幅值的平方和来获得。
在Matlab中，我们可以使用以下代码来进行谐波总含量的计算：```harmonic_content = sum(abs(Y(2:end)).^2);```其中，`Y(2:end)`表示去除基本频率之外的频域数据，`abs`表示取绝对值，`.^2`表示对每个元素进行平方，`sum`表示对所有元素求和。
最终得到的`harmonic_content`即为波形中的谐波总含量。
5. 我们可以对谐波总含量进行适当的归一化处理，以便进行比较和分析。
可以将谐波总含量除以波形的基本频率的幅值，以得到一个相对的谐波总含量值。
我们可以通过以上几个步骤在Matlab中计算波形中的谐波总含量。
这个过程可以帮助我们分析和评估波形的质量，对于信号处理和电力系统等领域具有重要的应用意义。
基于MATLAB的谐波分析
基于MATLAB的谐波分析谐波分析在信号处理和电力系统中非常重要，它可以帮助我们理解信号的频率成分以及电力系统中的谐波问题。
MATLAB是一个功能强大的工具，可以用来进行谐波分析，下面将介绍基于MATLAB的谐波分析方法，并说明其在实际应用中的作用。
首先，我们需要知道什么是谐波。
在信号处理中，谐波是指信号中频率为整数倍于基频的成分。
在电力系统中，谐波是指频率为60Hz或50Hz的交流电中的非整数倍成分。
谐波分析的目的是确定信号中的谐波频率和幅值。
在MATLAB中，我们可以使用FFT（快速傅里叶变换）来进行谐波分析。
FFT可以将时域信号转换为频域信号，从而可以获得信号的频率成分。
首先，我们需要准备一个信号，并将其表示为MATLAB中的向量。
然后，我们可以使用FFT函数对信号进行变换，得到信号的频率成分。
```matlabt = 0:1/fs:1-1/fs; % 时间向量f=1000;%信号频率x = sin(2*pi*f*t); % 正弦波信号```接下来，我们可以使用FFT函数对信号进行变换，并计算信号的幅频响应。
然后，我们可以选择性地显示特定频率范围内的幅频响应。
```matlabX = fft(x); % 对信号进行傅里叶变换Mag_X = abs(X); % 计算傅里叶变换的幅频响应frequencies = (0:length(X)-1)*(fs/length(X)); % 计算频率向量%选择显示特定频率范围内的幅频响应f_min = 0; % 最小频率f_max = 2000; % 最大频率indices = find(frequencies >= f_min & frequencies <= f_max);plot(frequencies(indices), Mag_X(indices))xlabel('Frequency (Hz)')ylabel('Amplitude')```上述代码将生成频率范围在0Hz到2000Hz之间的幅频响应图。
基于Matlab的DFT及FFT频谱分析
基于Matlab的DFT及FFT频谱分析基于Matlab的DFT及FFT频谱分析一、引言频谱分析是信号处理中的重要任务之一，它可以揭示信号的频率特性和能量分布。
离散傅里叶变换（DFT）及快速傅里叶变换（FFT）是常用的频谱分析工具，广泛应用于许多领域。
本文将介绍通过Matlab进行DFT及FFT频谱分析的方法和步骤，并以实例详细说明。
二、DFT及FFT原理DFT是一种将时域信号转换为频域信号的离散变换方法。
它将信号分解成若干个正弦和余弦函数的叠加，得到频率和幅度信息。
FFT是一种高效的计算DFT的算法，它利用信号的对称性和周期性，将计算复杂度从O(N^2)降低到O(NlogN)。
FFT通过将信号分解成不同长度的子序列，递归地进行计算，最终得到频谱信息。
三、Matlab中的DFT及FFT函数在Matlab中，DFT及FFT可以通过内置函数进行计算。
其中，DFT使用函数fft，FFT使用函数fftshift。
fft函数可直接计算信号的频谱，fftshift函数对频谱进行频移操作，将低频移到频谱中心。
四、Matlab中DFT及FFT频谱分析步骤1. 读取信号数据首先，将待分析的信号数据读入到Matlab中。
可以使用内置函数load读取文本文件中的数据，或通过自定义函数生成模拟信号数据。
2. 时域分析通过plot函数将信号数据在时域进行绘制，以观察信号的波形。
可以设置合适的坐标轴范围和标签，使图像更加清晰。
3. 信号预处理针对不同的信号特点，可以进行预处理操作，例如去除直流分量、滤波等。
这些操作可提高信号的频谱分析效果。
4. 计算DFT/FFT使用fft函数计算信号数据的DFT/FFT，并得到频谱。
将信号数据作为输入参数，设置采样频率和点数，计算得到频谱数据。
5. 频域分析通过plot函数将频谱数据在频域进行绘制，观察信号的频率特性。
可以设置合适的坐标轴范围和标签，使图像更加清晰。
6. 结果解读根据频谱图像，分析信号的频率成分、幅度分布和峰值位置。
MATLAB信号频谱分析FFT详解
MATLAB信号频谱分析FFT详解FFT（快速傅里叶变换）是一种常用的信号频谱分析方法，它可以将信号从时域转换到频域，以便更好地分析信号中不同频率成分的特征。
在MATLAB中，使用fft函数可以方便地进行信号频谱分析。
首先，我们先介绍一下傅里叶变换的基本概念。
傅里叶变换是一种将信号分解成不同频率成分的技术。
对于任意一个周期信号x(t)，其傅里叶变换X(f)可以表示为：X(f) = ∫(x(t)e^(-j2πft))dt其中，X(f)表示信号在频率域上的幅度和相位信息，f表示频率。
傅里叶变换可以将信号从时域转换到频域，以便更好地分析信号的频率特征。
而FFT（快速傅里叶变换）是一种计算傅里叶变换的高效算法，它通过分治法将傅里叶变换的计算复杂度从O(N^2)降低到O(NlogN)，提高了计算效率。
在MATLAB中，fft函数可以方便地计算信号的傅里叶变换。
使用FFT进行信号频谱分析的步骤如下：1. 构造信号：首先，我们需要构造一个信号用于分析。
可以使用MATLAB中的一些函数生成各种信号，比如sin、cos、square等。
2. 采样信号：信号通常是连续的，为了进行FFT分析，我们需要将信号离散化，即进行采样。
使用MATLAB中的linspace函数可以生成一定长度的离散信号。
3. 计算FFT：使用MATLAB中的fft函数可以方便地计算信号的FFT。
fft函数的输入参数是离散信号的向量，返回结果是信号在频率域上的复数值。
4. 频率换算：信号在频域上的复数值其实是以采样频率为单位的。
为了更好地观察频率成分，我们通常将其转换为以Hz为单位的频率。
可以使用MATLAB中的linspace函数生成一个对应频率的向量。
5. 幅度谱计算：频域上的复数值可以由实部和虚部表示，我们一般更关注其幅度，即信号的相对强度。
可以使用abs函数计算出频域上的幅度谱。
6. 相位谱计算：除了幅度谱，信号在频域上的相位信息也是重要的。
FFT算法(用matlab实现)
数字信号处理实验报告 实验二 FFT 算法的MATLAB 实现（一）实验目的：理解离散傅立叶变换时信号分析与处理的一种重要变换，特别是FFT 在数字信号处理中的高效率应用。
（二）实验原理：1、有限长序列x(n)的DFT 的概念和公式：⎪⎪⎩⎪⎪⎨⎧-≤≤=-≤≤=∑∑-=--=101010)(1)(10)()(N k kn N N n kn N N n W k x N n x N k W n x k x)/2(N j N eW π-=2、FFT 算法调用格式是 X= fft(x) 或 X=fft(x,N)对前者，若x 的长度是2的整数次幂，则按该长度实现x 的快速变换，否则，实现的是慢速的非2的整数次幂的变换；对后者，N 应为2的整数次幂，若x 的长度小于N ，则补零，若超过N ，则舍弃N 以后的数据。
Ifft 的调用格式与之相同。
（三）实验内容1、题一：若x(n)=cos(n*pi/6)是一个N=12的有限序列，利用MATLAB 计算它的DFT 并画出图形。
源程序： clc; N=12; n=0:N-1; k=0:N-1;xn=cos(n*pi/6); W=exp(-j*2*pi/N); kn=n'*kXk=xn*(W.^kn) stem(n,Xk); xlabel('k'); ylabel('Xk'); grid on ;也可用FFT 算法直接得出结果，程序如下： clc; N=12; n=0:N-1;xn=cos(n*pi/6);Xk=fft(xn,N); stem(n,Xk); xlabel('k'); ylabel('Xk'); grid on ;实验结果：24681012kX k分析实验结果：用DFT 和用FFT 对序列进行运算，最后得到的结果相同。
但用快速傅立叶变换的运算速度可以快很多。
2、题二：一被噪声污染的信号，很难看出它所包含的频率分量，如一个由50Hz 和120Hz 正弦信号构成的信号，受均值随机噪声的干扰，数据采样率为1000Hz ，通过FFT 来分析其信号频率成分，用MA TLAB 实现。
使用Matlab的FFT分析六脉动整流的谐波
matlab谐波分析总结一基本思路为直观分析显示整流装置的谐波特性，使用matlab的simulink搭建整流电路，利用matlab的fft函数分析其电压与电流波形的谐波特性，并利用matlab的绘图工具，直观的显示谐波的相关参数。
输出详细参数到文件。
包括以下想法：1：用simulink搭建一个由多个不同幅值及相位的正弦波，输出到workspace的simout参数，主要是为了验证算法的正确性。
２：算出THD%二算法及验证1：Sine叠加输出sine.mdl文件其中含4个Sine Wave，其参数如下表所示。
Sinewave Amplitude bias Frequency(rad/sec)Phase(rad) SampleTime1 2 0.7 2*pi*50 0 -12 0.5 0 2*pi*50*5 Pi/180*90 -13 1 0 2*pi*50*9 pi/180*45 -14 0.3 0 2*pi*50*26 Pi/180/(-135) -1表达的波形为f(t)=2*sin(2*pi*50*t) +0.5*sin(2*pi*50*5*t+pi/2)+1*sin(2*pi*50*9*t+pi/4) +0.3*sin(2*pi*50*26*t-pi*3/4)为不同幅值与相位的50Hz的基波，5次、9次、26谐波的叠加。
含基波、奇次、偶次、高次谐波。
在基波上加了0.7的偏置，模拟直流分量。
示波器输出到workspace的参数名仿真参数10个周波，每周波采样点2048个使用1/50/2048的采样频率，是为了每个周波采2048个点，便于准确的FFT分析。
理论上可以分析1024次以内的谐波。
simulink的scope的输出simulink的workspace的输出ScopeData.signals.values共10*2048个点。
之所以采10个周波，是为了保证可以避开初始的过渡状态，虽然当前的仿真没有过渡状态，但六脉动整流如果负载有电容的话会有。
用MATLAB进行FFT谐波分析
FFT是离散傅立叶变换的快速算法，可以将一个信号变换到频域。
有些信号在时域上是很难看出什么特征的，但是如果变换到频域之后，就很容易看出特征了。
这就是很多信号分析采用FFT变换的原因。
另外，FFT可以将一个信号的频谱提取出来，这在频谱分析方面也是经常用的。
虽然很多人都知道FFT是什么，可以用来做什么，怎么去做，但是却不知道FFT之后的结果是什意思、如何决定要使用多少点来做FFT。
现在就根据实际经验来说说FFT结果的具体物理意义。
一个模拟信号，经过ADC采样之后，就变成了数字信号。
采样定理告诉我们，采样频率要大于信号频率的两倍，这些我就不在此罗嗦了。
采样得到的数字信号，就可以做FFT变换了。
N个采样点，经过FFT之后，就可以得到N个点的FFT结果。
为了方便进行FFT运算，通常N取2的整数次方。
假设采样频率为Fs，信号频率F，采样点数为N。
那么FFT之后结果就是一个为N点的复数。
每一个点就对应着一个频率点。
这个点的模值，就是该频率值下的幅度特性。
具体跟原始信号的幅度有什么关系呢？假设原始信号的峰值为A，那么FFT的结果的每个点（除了第一个点直流分量之外）的模值就是A的N/2倍。
而第一个点就是直流分量，它的模值就是直流分量的N倍。
而每个点的相位呢，就是在该频率下的信号的相位。
第一个点表示直流分量（即0Hz），而最后一个点N的再下一个点（实际上这个点是不存在的，这里是假设的第N+1个点，也可以看做是将第一个点分做两半分，另一半移到最后）则表示采样频率Fs，这中间被N-1个点平均分成N等份，每个点的频率依次增加。
例如某点n所表示的频率为：Fn=(n-1)*Fs/N。
由上面的公式可以看出，Fn所能分辨到频率为为Fs/N，如果采样频率Fs 为1024Hz，采样点数为1024点，则可以分辨到1Hz。
1024Hz的采样率采样1024点，刚好是1秒，也就是说，采样1秒时间的信号并做FFT，则结果可以分析到1Hz，如果采样2秒时间的信号并做FFT，则结果可以分析到0.5Hz。
matlab fft谱分析实验报告
matlab fft谱分析实验报告Matlab FFT谱分析实验报告引言谱分析是一种常用的信号处理技术，用于研究信号的频率成分和能量分布。
傅里叶变换是一种常见的谱分析方法，而Matlab中的FFT函数则是实现傅里叶变换的强大工具。
本实验旨在通过使用Matlab中的FFT函数对不同类型的信号进行谱分析，探索其在实际应用中的作用和价值。
实验方法1. 生成信号首先，我们使用Matlab中的函数生成几种不同类型的信号，包括正弦信号、方波信号和噪声信号。
通过调整信号的频率、幅度和噪声水平，我们可以模拟不同的实际场景。
2. 调用FFT函数接下来，我们使用Matlab中的FFT函数对生成的信号进行频谱分析。
FFT函数将信号从时域转换到频域，提供了信号在不同频率上的能量分布情况。
3. 绘制频谱图通过调用Matlab中的绘图函数，我们可以将FFT函数输出的频谱数据可视化为频谱图。
频谱图通常以频率为横轴，能量或幅度为纵轴，展示了信号在不同频率上的能量分布情况。
实验结果1. 正弦信号的频谱分析我们首先对一个频率为50Hz、幅度为1的正弦信号进行频谱分析。
结果显示，该信号在50Hz附近有一个明显的峰值，表示信号主要由50Hz频率成分组成。
2. 方波信号的频谱分析接下来，我们对一个频率为10Hz、幅度为1的方波信号进行频谱分析。
由于方波信号包含丰富的谐波成分，频谱图中出现了多个峰值，每个峰值对应一个谐波成分。
3. 噪声信号的频谱分析最后，我们对一个包含高斯噪声的信号进行频谱分析。
噪声信号的频谱图呈现出平坦的能量分布，没有明显的峰值。
这说明噪声信号在各个频率上都有一定的能量分布，没有明显的频率成分。
讨论与分析通过对不同类型信号的频谱分析，我们可以得出以下结论：1. 正弦信号的频谱图呈现出一个明显的峰值，表示信号主要由该频率成分组成。
这对于识别和分析周期性信号非常有用。
2. 方波信号的频谱图呈现出多个峰值，每个峰值对应一个谐波成分。
基于MATLAB的谐波分析FFT
基于MATLAB的谐波分析FFT⽬录（1）Matlab6.5以上版本软件； ....................................................... 错误！未定义书签。
绪论. (1)1 公式分析及计算 (2)1.1傅⾥叶变换的原理 (2)1.2傅⾥叶变换的证明 (3)1.3 周期信号的分解 (3)1.4 ⽅波的分解 (5)2 建模与仿真 (7)2.1建模 (7)2.2仿真 (8)3 仿真结果分析 (10)4 ⼩结 (11)参考⽂献 (13)绪论⽅波是⼀种⾮正弦曲线的波形，通常会于电⼦和讯号处理时出现。
由于⼀般电⼦零件只有“⾼(1)”和“低(0)”两个值，⽅波就⾃然产⽣，所以理想⽅波只有“⾼”和“低”这两个值。
电流的波形为矩形的电流即为⽅波电流。
不论时间轴上下是不是对称的，只要是矩形就可叫⽅波，必要时，可加“对称”，“不对称”加以说明。
⽽在现实世界，⽅波只有有限的带宽。
因为⽅波可以快速从⼀个值转⾄另⼀个(即0→1或1→0)，所以⽅波就⽤作时钟讯号来准确地触发同步电路。
但是如果⽤频率定义域来表⽰⽅波，就会出然⼀连串的谐波。
所以⽅波可⽤相应频率的基波及其奇次谐波合成。
在电路信号系统的分析中，随着电路规模的加⼤，微分⽅程的阶数以及联⽴后所得的⽅程的个数也随之加⼤，加上电器元件的多样化，这些都给解题运算分析电路系统带来了⼀定的困难。
传统的计算机编程语⾔，如FORTRAN、C语⾔等，虽然都可以帮助计算，但在处理⾼阶微分⽅程和⼤规模的联⽴⽅程组的问题时⼤量的时间和精⼒都花在矩阵处理和图形的⽣成分析等繁琐易错的细节上。
⽽MATLAB凭借其强⼤的矩阵运算能⼒、简便的绘图功能、可视化的仿真环境以及丰富的算法⼯具箱，已成为科研和⼯程技术⼈员的有⼒开发⼯具。
利⽤MATLAB不仅可以简单快速的求解电路⽅程，同时，MAYLAB提供的Simulink ⼯具还可以直接建⽴电路模型，随意改变模型的参数，并且还可以快速得到仿真拟结果，进⼀步省去了编程的步骤。
关于使用matlab里powergui的ffttool分析的问题及解决办法
首先设置POWERLIB—》powergui，将该模块拖入模型中即可在需要进行频谱分析的地方连接一示波器示波器参数设定：Parameters—》Data history—》Save data to workspace；Format—》Structure with time.运行一次后，双击powergui—》FFT Analysis.1. 问题1及解决办法仿真完成后，采用Powergui分析FFT，有时会发生错误："simulation time of the signals is not enough long for the given fundamental frequency".很多论坛说是仿真时间短了，可能这也是原因，不过更有可能是这样：FFT的数据来自于示波器SCOPE，在SCOPE PARAMETERS/GENERAL选项卡/SAMPLING 中,有DECIMATION和SAMPLE TIME两项，DECIMATION的意思是The Decimation parameter allows you to write data at every nth sample, where n is the decimation factor. The default decimation, 1, writes data at every time step.所以，如果选择DECIMATION，记录数据的时刻为第N个采样点，采样点间的时间间隔为采样步长，而在MATLAB Simulink中，如果采用变步长仿真，采样周期就是变化的，这样就很难对采样的数据进行FFT分析，或许软件只认可采样周期一定的数据，所以会出现文首的错误。
如果选择sample time，那么采样周期固定（与仿真步长无关），这样就可以进行FFT 分析了。
所以如果遇到文首的错误，可以尝试将示波器的SAMPLing改为sample time，并设定采样周期，Sampling time2 问题2及解决办法Matlab FFT tools谐波检测时报警解决办法在使用FFT tools 谐波检测时出现了以下报警，偶总结了其解决办法，以供大家参考。
MATLAB关于FFT频谱分析的程序
MATLAB关于FFT频谱分析的程序```Matlab%定义信号参数fs = 1000; % 采样频率t = 0:1/fs:1-1/fs; % 时间向量f1=10;%第一个频率成分f2=100;%第二个频率成分x = sin(2*pi*f1*t) + sin(2*pi*f2*t); % 信号%计算信号的FFTN = length(x); % 信号长度X = fft(x); % FFT变换X_mag = abs(X(1:N/2))/N; % 取FFT结果的一半并除以信号长度得到幅度谱f = (0:N/2-1)*fs/N; % 计算频率向量%绘制频谱figure;plot(f, X_mag);xlabel('Frequency (Hz)');ylabel('Magnitude');title('FFT Spectrum Analysis');grid on;```在上述程序中，我们首先定义了信号的参数，例如采样频率（fs）、时间向量（t）和信号的频率成分（f1和f2）。
然后，我们使用这些参数生成信号（x），该信号是由两个不同频率的正弦波叠加而成。
接下来，我们计算信号的FFT（通过调用fft函数），并使用abs函数取FFT结果的绝对值。
我们还将FFT结果的一半（因为FFT结果是对称的，前一半包含了频谱信息）除以信号长度，得到幅度谱（X_mag）。
频率向量（f）通过简单计算得到。
使用上述程序，我们可以计算并绘制任意信号的频谱。
只需修改信号的参数、生成信号的代码和绘图设置，就可以适应不同的应用需求。
除了上述示例程序，MATLAB还提供了许多其他函数和工具，用于更详细的频谱分析，如频谱图的平滑、窗函数的应用、频谱峰值的查找等。
读者可以根据自己的需求进一步研究和探索MATLAB的频谱分析功能。
maxwell_电机气隙磁密与用matlab进行fft谐波分析
maxwell 电机气隙磁密与用matlab进行fft谐波分析1．对电机进行静态场分析，分析完后，进入后处理2．需要在气隙中间画一条圆弧线。
点开deometry菜单，点creat再选Arc 如下图所示。
然后输入圆弧的中心（0，0）回车。
在下一个界面输入起始点坐标。
最后一个界面输入这条弧线上的采样点数（250），圆弧角90度，圆弧的分段数目（250），名字以及线的颜色，最后回车，就会得到下图的圆弧了。
3. 需要得到气隙磁密。
打开后处理计算器，依次选择qty—B，即选择磁密矢量。
选择geom—line—airgap_line, 即选中刚才画的那条弧线。
选择unitvect—2d normal,求取圆弧线的径向分量。
选择dot（点乘），求取圆弧线上的B 的径向分量。
再选一遍那个圆弧线，然后点 2d plot,就会出现那个磁密分布图了。
4. 虽然maxwell本身也可以做fft分析，但小弟还是喜欢把数据导出来在matlab 中进行分析，这样更灵活一些。
导出数据。
点击plot菜单—save as—2d plot。
在弹出的对话框中输入数据文件的名字。
（小弟实在找不到更好的办法导出数据了，如有哪位达人有更好的方法，请赐教。
小弟在此谢谢了。
）5. 对气隙磁密进行谐波分析。
将第四步中生成的.dat文件拷出来放到一个文件夹中（保证matlab和数据文件的路径相同）。
然后将matlab文件也拷贝到这个文件夹中。
打开这个m文件，输入Ns=500(需要进行分析的采样点个数，由于我们在maxwell中只分析了一个磁极下的磁密，所以只有半个周期，我们需要通过镜像生成后半个周期，这样总采样点个数为250*2=500)。
Order是需要分析的谐波次数，输入11就是分析到11次谐波。
运行，就得到下面的两个图了，第一个是原始波形，基波分量以及各高次谐波；第二个是个谐波分量的幅值大小柱状图。
这样一个电机气隙磁密谐波分析就完成了。
clcclear all;format long;Ns=500;order=11;%**********************read the position and flux density************************fid=fopen('','r'); %open the original filefidnew = fopen('','w'); %write the new filewhile feof(fid)==0tline = fgetl(fid); %tlineif ~ischar(tline), break, endtemp=abs(tline);Nlength=length(tline);isemptyline=0; %if Nlength==0isemptyline=1;endallspace=0; %isspace=0;for i=1:NlengthT=temp(i);if T==32isspace=isspace+1;endif isspace==Nlengthallspace=1;breakendendfindalpha=0; %for j=1:NlengthT=temp(j);if ((T>=65)&(T>=90))|((T>=97)&(T>=122)) findalpha=1;break;endendif (~findalpha)&(~allspace)&(isemptyline==0) % fprintf(fidnew,tline);fprintf(fidnew,'\n');endendfclose(fid);fclose(fidnew);fid1=fopen('','r');flux_position =fscanf(fid1,'%f',[2,Ns]);fclose(fid1);%********************************read file finish***************************************** flux_position=flux_position';pos=flux_position(:,1);flux=flux_position(:,2);figure;plot(pos,flux,'r');%plot origional waveform hold on;grid on;fft1=fft(flux,Ns);j=0;amp_har=zeros(1,(order+1)/2);for m=1:2:orderj=j+1;fft1=fft(flux,Ns);fund_ele_front=fft1(m+1);fund_ele_back=fft1(Ns+1-m);amp_har(j)=(abs(fund_ele_front))/Ns*2; fft1=0*fft1;fft1(m+1)=fund_ele_front;fft1(Ns+1-m)=fund_ele_back;fft1=ifft(fft1,Ns);fft1=real(fft1);plot(pos,fft1);hold on;endk=(1:2:order);figure;bar(k,amp_har);grid on;%peak_b=max(fft1)%rms_b=*peak_b。
matlab fft谱分析实验报告
Matlab FFT 谱分析实验报告介绍本实验报告旨在通过使用Matlab进行FFT（快速傅里叶变换）谱分析，详细介绍该方法的步骤和应用。
FFT是一种常用的信号处理技术，可将时域信号转换为频域信号，并提供了对信号频谱特征进行分析的能力。
实验步骤以下是进行FFT谱分析的步骤：1. 导入信号数据首先，我们需要将待分析的信号数据导入Matlab中。
可以使用load函数加载存储信号数据的文件，或者直接在脚本中定义信号数据。
2. 对信号数据进行预处理在进行FFT谱分析之前，通常需要对信号数据进行预处理。
这可能包括去除噪声、滤波等操作。
在本实验中，我们将假设信号数据已经经过了必要的预处理步骤。
3. 执行FFT变换使用fft函数对信号数据执行FFT变换。
该函数将信号从时域转换为频域，并返回频谱数据。
4. 计算频谱幅度通过对FFT变换结果应用幅度函数，可以计算出信号在不同频率下的幅度。
这将揭示信号中包含的主要频率分量。
5. 绘制频谱图通过使用Matlab的绘图功能，可以将频谱数据可视化为频谱图。
频谱图可以帮助我们更好地理解信号的频谱分布情况。
6. 分析结果根据频谱图，我们可以观察信号的主要频率成分以及它们的幅度。
这有助于我们了解信号的频域特征，并可以用于识别信号中的噪声或其他异常。
实验应用FFT谱分析在许多领域中都有广泛的应用。
以下是一些常见的应用领域：1. 信号处理FFT谱分析可用于处理和分析各种类型的信号，例如音频信号、生物医学信号和电力信号等。
通过分析信号的频谱特征，我们可以提取出信号中的重要信息。
2. 通信系统在通信系统中，FFT谱分析可以用于频谱分配、频谱监测和信号调制等方面。
通过分析信号的频谱特征，我们可以更好地设计和优化通信系统。
3. 振动分析FFT谱分析可用于振动分析领域，用于分析和诊断机械系统的振动特征。
通过分析振动信号的频谱，可以检测到机械系统中的故障和异常。
4. 音频处理在音频处理中，FFT谱分析可用于音频信号的频谱分析、音频合成和音频特征提取等方面。
MATLAB中FFT的使用方法
MATLAB中FFT的使用方法傅里叶变换（Fourier Transform）是信号处理领域中一种重要的数学工具，它可以将时域中的信号转化为频域中的信号。
在实际应用中，MATLAB提供了快速傅里叶变换（Fast Fourier Transform，FFT）函数，方便用户进行频域分析。
FFT函数一般形式为：Y = fft(X)其中，X为输入的信号向量，Y为输出的频域信号向量。
下面我们将详细介绍FFT函数的使用方法。
1.单通道信号FFT分析首先，我们来看一个简单的例子，假设我们有一个长度为N的输入信号向量X：X = [x1, x2, ..., xn]通过调用FFT函数，可以得到该信号的频域表示：Y = fft(X)其中，Y的长度与X相同。
现在我们可以进行一些相关操作：（1）频谱幅度谱：使用abs函数获取频谱的幅度谱：Y_amp = abs(Y)（2）频谱相位谱：使用angle函数获取频谱的相位谱：Y_phase = angle(Y)（3）频谱图：使用plot函数绘制频谱图：plot(Y_amp)以上操作将得到输入信号的频谱图。
2.多通道信号FFT分析当我们有多个通道的信号时，我们可以使用FFT函数进行每个通道的频域分析。
假设我们有一个包含M个通道的信号矩阵X：X = [x1, x2, ..., xm;y1, y2, ..., ym;...zn, z2, ..., zm]其中，X的大小为M×N。
同样，我们可以调用FFT函数得到每个通道的频域表示：Y = fft(X)此时，Y也是一个大小为M×N的矩阵。
如果我们只对一些通道的频域信号感兴趣，可以通过索引访问相关通道的频域信号：Y_channel1 = Y(1, :)以上操作将得到第一个通道的频域信号。
3.FFT频域滤波使用FFT函数进行频域滤波是FFT的常见应用之一、我们可以通过将一些频率分量置0，以实现对特定频率信号的抑制。
假设我们有一个输入信号向量X，在频域中，我们想要对特定频率范围进行滤波，可以通过以下步骤实现：（1）调用FFT函数得到输入信号的频域表示：Y = fft(X)（2）获取频域信号的幅度谱：Y_amp = abs(Y)（3）根据频率范围确定需要置0的频率分量：low_freq = 100; % 最低频率high_freq = 500; % 最高频率（4）将指定频率范围内的幅度谱置0：Y_amp_filtered = Y_amp;Y_amp_filtered(low_freq:high_freq) = 0;（5）恢复滤波后的频域信号：Y_filtered = Y_amp_filtered .* exp(1j * angle(Y));（6）通过调用ifft函数，得到滤波后的时域信号：X_filtered = ifft(Y_filtered)通过以上步骤，我们可以实现对频域信号的滤波操作。
matlab谐波提取
matlab谐波提取Matlab是一种功能强大的数学软件，广泛应用于科学计算和工程领域。
在信号处理中，谐波提取是一项重要的分析任务。
本文将介绍如何使用Matlab进行谐波提取，并给出一些实际应用示例。
什么是谐波？在信号处理中，谐波是指频率为原始信号频率的整数倍的分量。
例如，原始信号频率为100Hz，那么它的谐波分量可以是100Hz、200Hz、300Hz等。
谐波分量通常具有不同的振幅和相位，它们与原始信号之间存在一种特殊的关系。
在Matlab中，我们可以使用fft函数来进行频域分析。
该函数将时域信号转换为频域信号，使我们能够观察到信号的频谱特征。
对于谐波提取，我们可以通过观察频谱图来确定谐波分量的存在。
下面是一个简单的示例。
假设我们有一个包含谐波分量的信号，频率分别为100Hz、200Hz和300Hz，振幅分别为1、0.5和0.3。
我们可以通过以下代码来生成这个信号：```matlabfs = 1000; % 采样率t = 0:1/fs:1-1/fs; % 时间向量f1 = 100; % 第一个谐波频率f2 = 200; % 第二个谐波频率f3 = 300; % 第三个谐波频率A1 = 1; % 第一个谐波振幅A2 = 0.5; % 第二个谐波振幅A3 = 0.3; % 第三个谐波振幅x = A1*sin(2*pi*f1*t) + A2*sin(2*pi*f2*t) + A3*sin(2*pi*f3*t); % 生成信号```生成信号后，我们可以使用fft函数将其转换为频域信号，然后观察频谱图。
以下是相应的代码：```matlabN = length(x); % 信号长度X = fft(x); % 进行频域变换X_mag = abs(X)/N; % 计算频谱幅值f = (0:N-1)*(fs/N); % 构造频率向量plot(f,X_mag); % 绘制频谱图xlabel('频率(Hz)');ylabel('幅值');```运行上述代码后，我们将得到一个频谱图，横轴表示频率，纵轴表示幅值。
