CAD导出界址点坐标步骤
CAD坐标数据导出
(princ "X坐标值" fp)(princ "\t" fp)
(princ "Y坐标值" fp)(princ "\n" fp)
(repeat n
(setq k (getstring "\n输入桩号（如：Q1）！")
CAD坐标数据批量导出小工具
(defun c:QQ()
(setvar "cmdecho" 0)
(COMMAND ".UNDO" "BE")
(command "-units" "2" "3" "2" "3" "" "")
(setq fp (open "d:/桩号坐标值.xls" "a") s (getvar "cmdecho") n (getint "\n请输入总桩数！ "))
p (getpoint "\n选取节点！")
x (strcat "X=" (rtos (nth 0 p)))
y (strcat "Y=" (rtos (nth 1 p))))
(princ k fp)(princ "\t" fp)
(princ x fp)(princ "\t" fp)
(princ y fp)(princ "\n" fp))
CAD批量提取坐标点的三种方法
CAD批量提取坐标点的三种方法
经常有一些小伙伴问，CAD中怎么批量提取坐标点，今天给大家总结三种方法。
方法一：多段线顺序连接并提取。
1、多段线pl连接点；
2、li命令提取坐标；
3、将点位粘贴至excel，利用数据，分列，最后改成想要的格式；
方法二、利用数据提取功能
1、工具，数据提取；
2、选择创建新数据提取，点击下一步；
3、随便取个名字，保存；
4、选择图形/图纸集中的包含当前图形，点击下一步；
5、选择需要提取的对象，点击下一步；
6、勾选几何图形，只保留xyz,点击下一步；
7、下一步；
8、选择将文件输出至外部文件，设置保存位置，点击下一步；
9、完成；
10、打开如图。
方法三：源泉设计插件（当然还有其他插件，这里不再介绍）1、点击统计工具，找坐标并列表；
2、按照如图设置，选择取图元基准点，其他设置自行研究；
3、框选对象；
4、指定坐标插入点即可自动生成坐标点表格；
如上就是今天的介绍，各有优缺点，大家根据需求选择即可。
END。
cad如何点出图形的点坐标
cad如何点出图形的点坐标
每个CAD图形都是有点坐标的，这些坐标点出来了之后也可以会支持成图形的。
那么大家知道cad如何点出图形的点坐标吗?下面是店铺整理的cad如何点出图形的点坐标的方法，希望能帮到大家!
cad点出图形的点坐标的方法
这里以CAD2014版本为例，进行坐标的输入。
第一个方式是相对直角坐标，所谓相对直角坐标，是相对于参照点的一个点的直角坐标系的坐标。
如图所示，有A、B两点，这里相对B点，输入另外一个点(20,30)。
点击“直线”绘图工具，激活绘图命令。
使用捕捉，捕捉到需要参照的点，如这里的B点。
这时候要求输入下一点，一般来说，很多都是一些直角的输入，故这里给大家介绍最简单方便的，想使用鼠标移动捕捉线到需要做点的方向，然后直接输入一个长度，如200，点击“回车键”即可。
这样就最为迅速的画出了一条线。
cad坐标导出方法
方法一：告诉你一个我常用的cad批量导出坐标的方法第一步，把需要的坐标点用pl线连接成一条直线。
第二步，把这条直线选中，输入li，在弹出的文本窗口中出现了这条pl线的全部坐标。
第三步，把这些坐标复制到电子表格里面，再经过处理就得到你要的坐标了。
7方法二：CAD坐标数据批量导出小工具(defun c:md()(setvar "cmdecho" 0)(COMMAND ".UNDO" "BE")(command "-units" "2" "3" "2" "3" "" "")(setq fp (open "d:/桩号坐标值.xls" "a") s (getvar "cmdecho") n (getint "\n请输入总桩数！ "))(princ "桩号" fp)(princ "\t" fp)(princ "X坐标值" fp)(princ "\t" fp)(princ "Y坐标值" fp)(princ "\n" fp)(repeat n(setq k (getstring "\n输入桩号（如：K1）！")p (getpoint "\n选取节点！")x (strcat "X=" (rtos (nth 0 p)))y (strcat "Y=" (rtos (nth 1 p))))(princ k fp)(princ "\t" fp)(princ x fp)(princ "\t" fp)(princ y fp)(princ "\n" fp))(close fp)(setvar "cmdecho" s))(princ "\n提示：输入 MD 命令来运行本程序！")(princ)1、打开记事本，粘贴以上代码，然后保存成 md.lsp2、打开CAD并加载这个小程序（在命令行输入appload，选择加载md.lsp程序），将md.lsp复制在support文件夹下后可自动加载。
CAD 导入和导出坐标步骤详细说明
在Excel中将（x,y）转换为（y,x）
接下来输入公式：【=D3&","&C3 回车后】，复制公式，效果如下图； 带括号效果的公式：【="("&C3&","&D3&")" 】，示例效果为：（10，15）
B列下的（x,y）即变 成E列下的（y,x）了；
2019/1/30
在Excel中将（x,y）转换为（y,x）
上两图中方法一和方法二的区别:
方法一是在数据上一单元格中输入 多段线命令 “ _PL” , 注意命令前一定要加下划线”_” ; 方法二是在连接X,Y坐标值前面再增加多线段命令 “PL” , PL后要用空格隔开 ;
公式：
注意PL命令和数字之间必须要有个空格隔开；
范例如下：
2019/1/30
CAD技巧
先讲一下：在Excel中将（x,y）转换为（y,x）
主要用到“数据/分列” 例如原始数据如下图示：选择A列要分列的区域，数据/分列。
不带括号
带括号
选择要分列的数据， 点“数据”/“分列”
2019/1/30
在Excel中将（x,y）转换为（y,x）
上左图“数据预览”中不正确，是上面“其他”未勾或输入符号 不正确，上右图正确了
7、依下图步骤往下继续。
2019/1/30
CAD坐标导出方法
2019/1/30
CAD坐标导出方法
8、得到分列后的数据。
9、整理得到坐标数据如下图
CAD坐标导出 OK
。
2019/1/30
CAD技巧
将Excel坐标导入CAD画线方法
2019/1/30

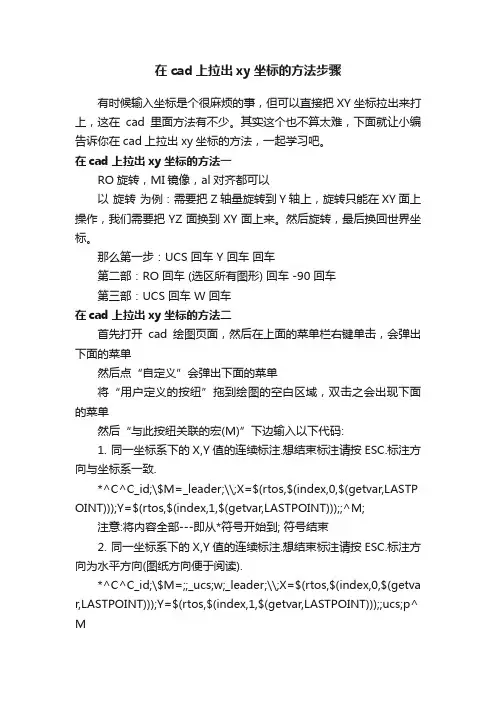

在cad上拉出xy坐标的方法步骤
在cad上拉出xy坐标的方法步骤有时候输入坐标是个很麻烦的事，但可以直接把XY坐标拉出来打上，这在cad里面方法有不少。
其实这个也不算太难，下面就让小编告诉你在cad上拉出xy坐标的方法，一起学习吧。
在cad上拉出xy坐标的方法一RO旋转，MI镜像，al对齐都可以以旋转为例：需要把Z轴量旋转到Y轴上，旋转只能在XY面上操作，我们需要把YZ面换到XY面上来。
然后旋转，最后换回世界坐标。
那么第一步：UCS 回车 Y 回车回车第二部：RO 回车 (选区所有图形) 回车 -90 回车第三部：UCS 回车 W 回车在cad上拉出xy坐标的方法二首先打开cad绘图页面，然后在上面的菜单栏右键单击，会弹出下面的菜单然后点“自定义”会弹出下面的菜单将“用户定义的按纽”拖到绘图的空白区域，双击之会出现下面的菜单然后“与此按纽关联的宏(M)”下边输入以下代码:1. 同一坐标系下的X,Y值的连续标注.想结束标注请按ESC.标注方向与坐标系一致.*^C^C_id;\$M=_leader;\\;X=$(rtos,$(index,0,$(getvar,LASTP OINT)));Y=$(rtos,$(index,1,$(getvar,LASTPOINT)));;^M;注意:将内容全部---即从*符号开始到; 符号结束2. 同一坐标系下的X,Y值的连续标注.想结束标注请按ESC.标注方向为水平方向(图纸方向便于阅读).*^C^C_id;\$M=;;_ucs;w;_leader;\\;X=$(rtos,$(index,0,$(getva r,LASTPOINT)));Y=$(rtos,$(index,1,$(getvar,LASTPOINT)));;ucs;p^ M注意:将内容全部---即从*符号开始到^M符号结束@没有; 符号@ 另:a)同一坐标系:在世界坐标系中, 标注值为世界坐标值在用户坐标系中, 标注值为用户坐标值b)若想将X,Y值颠倒标注(将X标为Y,将Y标为X),请将式中的0和1交换即可.最后输入自己需要的代码以后点应用关闭菜单，把按纽拖到自己需要的位置就可以了。
CAD中批量提取坐标到Excel
CAD中批量提取坐标到ExcelCAD中坐标如何提取到EXCEL中，是不是一个一个查询点坐标？还是需要专业的坐标提取插件？NO！不需要任何插件CAD本身就具有提取坐标的功能，下边我们来一起学习下吧！对于做测量工作的广大同仁来说，从CAD图中提取多段线坐标是常用的方法。
同时，也是比较准确的做法。
下面本人就如何从CAD图提取多段线坐标，并做相应数据处理提出自己的一点看法。
测量问题：如何从CAD中快速提取坐标到EXCEL方法：CAD查询多段线坐标步骤：第一步：CAD中多段线命令：PL，将需要提取的点位用多段线连接，注意连接顺序。
第二步：打开CAD。
在CAD命令行输入'Li'。
”选择对象“，点选需要提取坐标的多段线。
回车。
第三步：将CAD文本框中的数据复制到Excel中。
选中文本框中的有效数据”Ctrl+C“,在打开的Excel中”Ctrl+V“。
第四步：用Excel”替换“命令删除不必要文字和空格。
选中文本所在单元格。
点击”开始“右侧的“替换”(或者”编辑“——”替换“)。
选中第一格X坐标前的所有部分。
复制粘贴到”查找内容“中。
“替换为”什么也不用填。
点选“全部替换（A）”。
发现此时格式还是有些别扭。
所以还要再进行几步上述操作，将如第二行一样格式文本中多余的空格删掉。
第五步：：数据分列。
选中文本所在列。
选择“数据”——“分列”———“下一步”——勾选“逗号”——“下一步”——“完成”。
第六步：交换x,y坐标。
第七步：格式调整。
“Ctrl+1”或者右键单击选择“设置单元格格式”，在里面调整格式注意事项：在替换时一定要注意将空格替换掉。
CAD坐标转换方法以及在转换好的坐标系中查找坐标点方法
CAD坐标转换方法以及在转换好的坐标系中查找坐标点方法
一、CAD坐标转换方法
1、打开基础平面图，找到对角方向的两个点（不宜靠的太近），用笔和纸记下这两个点的坐标，x和y值。
2、打开总平面布置图，在窗口命令中输入L命令，根据提示输入1号点坐标数值，输入顺序先Y值，后X值，输入完成回车。
回车后，会在界面中出现一条直线，任意一处点击左键，再点右键即可。
3、再输入第二点坐标，具体操作同上一步。
此时，界面上有2条直线，未显示全部，且不能再缩小。
4、输入命令 Z ,再输入 E，窗口就能自由缩放了。
5、将总平图复制、粘贴到1、2号点附近。
6、输入命令AL，根据提示，框选总平图，框选后点右键。
选中源点（总平图中的1号点）后，再点目标点（1号点）。
同样方法，选中源点（总平图中的2号点）后，再点目标点（2号点）。
之后，在会提示“是否基于对齐点缩放对象”，选择是即可。
（此处需注意：总平图必须是块图元才能进行缩放，如果不是块图元，缩放后会出现乱码）
7、至此，坐标系已转换完成。
可以选几个点进行复核。
二、在CAD总图中查找测量点坐标的方法
输入命令L ，输入坐标，先输入Y值，后输入X值。
剩余坐标点依次输入即可。
不要输入小数点，如：Y=123456.789，则输入 123456789。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、首先在CASS7.0软件中打开要生成坐标的图形
2、在工具栏中的“地籍”→“绘制地籍表格”→“界址点坐标表”
3、在底下的命令窗口可以看到“制定表格左上角点”
4、在空白位置点击鼠标左键，然后选择封闭的复合线，坐标就可以自动生成了。
5、如果要生成表格的形式，在工具栏中找到“地籍”→“绘制地籍表格”→“界址点成果表（excel）”→“手动选择宗地”，表格就会自动生成；
特别提示：因为系统识别原因，本步操作如果CAD是2006的版本，Excel需要安装2007以下的版本，本机只安装了2019版本，因此没有截图。
另外，如果在选择界址点坐标表时出现未知命令，需要重新配置安装环境
选择安装Express Tools，将安装包复制到安装路径下找到acad.msi工具，即可安装成功。
