单桩竖向抗拔静载荷试验实施细则

合集下载

单桩抗拔抗压试桩检测方案

单桩抗拔抗压试桩检测方案

单桩抗拔抗压试桩检测方案本检测方案采用静载荷试验和低应变动力检测等方法来检测基桩的承载力。

静载荷试验是一种传统的方法,而低应变动力检测是近年来发展起来的新技术。

这些方法可以准确地测量基桩的竖向抗压极限承载力和竖向抗拔极限承载力。

2)操作步骤静载荷试验:首先在基桩上安装静载荷试验仪器,然后通过施加荷载来测量基桩的承载力。

低应变动力检测:首先在基桩上安装低应变动力检测仪器,然后通过施加动力荷载来测量基桩的动力特性。

五、主要仪器设备与检测人员公司拥有先进的专用仪器设备,包括静载荷试验仪器、低应变动力检测仪器等。

测试人员具有坚实的专业理论基础和多年实践经验。

六、执行标准本检测方案严格执行国家及天津市有关规范、规定。

具体执行标准包括。

CECS-192:2005、DB29-65-2004等。

七、施工进度计划及施工保证措施在施工过程中,我们将制定详细的施工进度计划,并采取一系列的施工保证措施,以确保工程的顺利进行。

八、质量保证措施我们将严格按照相关的标准和规定来执行检测工作,并采取一系列的质量保证措施,以确保检测结果的准确性和可靠性。

九、安全文明措施我们将在检测过程中采取一系列的安全文明措施,以确保检测人员和现场工作人员的安全。

十、时间安排我们将根据工作量安排和检测项目的具体要求,合理安排时间,确保在规定时间内完成检测工作。

十一、提交成果我们将在检测工作完成后,及时提交检测成果报告和相关资料,以供设计、监理、建设方参考。

十二、测试桩及现场要求我们将在测试桩和现场方面做好相关的准备工作,确保检测工作的顺利进行。

十三、方案确认本检测方案经设计、监理、建设方确认后生效。

如有需要修改,需经过共同商定并重新确认。

Single-___ pile vertical force。

The hydraulic jack is placedon the top of the test ___ device。

The pressure loading system composed of the jack。

单桩竖向抗拔静载荷试验操作介绍

单桩竖向抗拔静载荷试验操作介绍

单桩竖向抗拔静载荷试验一.仪器设备单桩竖向抗拔静载试验设备主要由主梁、次梁(适用时)、反力桩或反力支承墩等反力装置,千斤顶、油泵加载装置,压力表、压力传感器或荷重传感器等荷载测量装置,百分表或位移传感器等位移测量装置组成。

1、 反力装置抗拔试验反力装置采用反力桩提供支座反力,反力架系统具有不小于1.2倍的安全系数。

采用反力桩提供支座反力时,反力桩顶面应平整并具有一定的强间隙示意图荷载测量可采用放置在千斤顶上的荷重传感器直接测定。

支承桩试桩 表座 测微表 球铰 液压 千斤顶 ≥4D 且>2.0m 基准3 上拔量测量桩顶上拔量测量平面必须在桩顶或桩身位置,安装在桩顶时应尽可能远离主筋,严禁在混凝土桩的受拉钢筋上设置位移观测点,避免因钢筋变形导致上拔量观测数据失实。

试桩、基准桩之间的中心距离的规定与单桩抗压静载试验相同,基准桩需打入地面以下一定深度(一般不小于1m)。

沉降测量采用大量程百分表,量程(0-50mm),全程示值误差和回程误差分别不超过40μm和8μm,相当于满量程测量误差不大于0.1%。

沉降测量误差不大于0.1%FS,分辨率优于0.01mm。

二、桩头处理:1.抗拔试桩桩顶部高度基本与地面高度持平,试桩主筋应露出桩顶40cm。

2.支撑桩主筋应全部直通至混凝土保护层之下,如原桩身露出主筋长度不够时,应通过焊接加长主筋,各主筋应在同一高度上,筋应与原桩身主筋按规定焊接。

3.支撑桩距桩顶1.5倍桩径范围内设置箍筋,间距不宜大于150mm。

桩帽应设置钢筋网片2层,间距100mm。

4.支撑桩桩顶混凝土强度等级宜比桩身混凝土提高1级,且不得低于C30。

5.桩帽加固图见抗压桩详图中SZ1、钢筋网片设置见MP2。

三、检测技术单桩竖向抗拔静载试验宜采用慢速维持荷载法。

慢速维持荷载法可按下面要求进行。

1 加卸载分级加载应分级进行,采用逐级等量加载;分级荷载宜为最大加载量或预估极限承载力的1/10,其中第一级可取分级荷载的2倍。

单桩竖向抗拔试验

单桩竖向抗拔试验

单桩竖向抗拔静载试验操作规程1 总则1.1 本作业指导书适用于砼预制桩和以各种形式成孔的砼灌注桩的单桩竖向抗拔静载试验。

1.2 试验前首先应对场地工程地质情况及试桩的设计内容有较详细的了解,并认真制定试验方案,做好试验前的准备工作。

1.3 单桩竖向抗拔静载试验的加载方法主要有:1.慢速维持荷载法;2.快速循环加卸载法。

1.4 属于下列情况之一者应进行桩的竖向抗拔静载试验:1.经常承受上拔力的桩基础;2.以承受风荷载为主的铁塔,高耸构筑物的桩基础。

2 试验准备2.1 试验加载装置的选择:现场试验中试桩所需上拔荷载一般由油压千斤顶加载系统施加,千斤顶加载所需反力装置可采用横梁承压台反力装置。

(见图2)2.2 试验中上拔荷载量值的控制,宜用应变式压力传感器或应力环。

桩的上拔量由百分表测量。

2.3 设备、仪表的安装1.千斤顶安装:千斤顶应放置在试桩中心轴线的垂直延长线上,并尽量使其合力与试桩中心垂直线重合。

2.在试桩桩面两个正交直径方向上对称安置4个百分表。

固定和支承百分表的夹具和基准梁,在构造上应确保不受外界因素影响。

2.5 试桩、承重台和基准桩之间的中心距的规定,见下表:注:d 为试桩设计直径2.6 在桩身混凝土达到设计强度后方可进行桩的抗拔试验。

试桩预留钢筋与拔力筋焊接搭接长度:双面焊时不小于5d,单面焊时不小于10d(d为受力筋直径)。

图二、单桩竖向静载试验装置图4.5 在桩身混凝土达到设计强度后方可进行桩的抗拔试验。

试桩预留钢筋与拔力筋焊接搭接长度:双面焊时不小于5d,单面焊时不小于10d(d为受力筋直径)。

H5 试验5.1 从成桩到开始试验的间歇时间:在确定桩身强度达到要求的前提下,对于砂土类不应少于10天;对于粉土或粘性土,不应少于15天;对于淤泥或淤泥质土不得少于25天。

5.2 试验加载方式1、慢速维持荷载法:逐渐加载,每级荷载达到相对稳定后加下一级荷载,直至试桩破坏,然后逐渐卸载到零。

单桩竖向抗拔静载试验

单桩竖向抗拔静载试验

单桩竖向抗拔静载试验一、编制依据本细则依据《建设工程质量专项检测操作规程》(DBJ14-044.1~11-2007 J10959-2007)《建筑基桩检测技术规范》JGJ106-2003编制。

二、编制目的为正确使用静力载荷测试仪,保证单桩竖向抗拔静载试验操作过程的正确和结果的精确,制定本细则。

三、检测人员检测人员应经过培训,通过专项检测考试,具有相应的资质。

四、适用范围1、本细则适用检测单桩的竖向抗拔承载力。

2、埋设有桩身应力、应变测量传感器时,或桩端埋设有位移测量杆时,可直接测量桩侧抗拔摩阻力,或桩端上拔量。

3、为设计提供依据的试验桩应加载至桩侧土破坏或桩身材料达到设计强度;对工程桩抽样检测时,按设计要求确定最大加载量。

五、设备仪器及其安装1、设备仪器1.1 JCQ-503D静力荷载测试仪.(设备有效期为一年)●荷载测试通道应变式测力或压力传感器1个荷载通道量程0-40000KN精度≤0.5%(含传感器)●位移测试通道.试桩沉降测试通道4个锚杆上拔测试通道4个精度≤0.1(含传感器)量程单次50mm,可多次累加测量1.2. QF型分离式油压千斤顶QF320T-20 起重量320T 2台QF320T-20 起重量320T 2台QF500T-20 起重量500T 2台QF500T-20 起重量500T 2台QF100T-20 起重量100T 1台1.3 MFX 数显百分表规格50mm 精度0.01mm 4台2、仪器安装2.1抗拔桩试验加载装置采用油压千斤顶,用两台及两台以上千斤顶加载并联同步工作,符合下列规定:1)采用的千斤顶型号、规格相同。

2)千斤顶的合力中心与桩轴线重合。

2.2 试验反力装置采用反力桩(或工程桩)提供支座反力,也可根据现场情况采用天然地基提供支座反力。

反力架系统具有1.2倍的安全系数并符合下列规定:1)采用反力桩(或工程桩)提供支座反力时,反力桩顶面应平整并具有一定的强度。

2)采用天然地基提供反力时,施加于地基的压应力不超过地基承载力特征值的1.5倍;反力梁的支点重心与支座中心重合。

单桩竖向抗拔静载试验方案

单桩竖向抗拔静载试验方案

单桩竖向抗拔静载试验一、适用范围及检测目的1.确定单桩竖向抗拔极限承载力;判定竖向抗拔承载力是否满足设计要求;通过桩身内力及变形测试,测定桩的抗拔摩阻力;2.为设计提供依据的试验桩应加载到桩侧土破坏或桩身材料达到设计强度,对工程桩抽样检测时,可按设计要求确定最大加载量。

二、检测工程量对于承受拔力较大的桩基,应进行单桩竖向抗拔承载力检测,检测数量不应少于总桩数的1%,且不应少于3根。

三、检测依据《建筑基桩检测技术规范》(JGJ106-2003、J256-2003)四、检测人员(拟)五、检测装置、仪器及设备1.反力装置试验反力装置宜采用反力桩(或工程桩)提供支座反力,也可根据现场情况采用天然地基提供支座反力。

反力架系统应具有1.2倍的安全系数并符合下列规定:①.采用反力桩(或工程桩)提供支座反力时,反力桩顶面应平整并具有一定的强度。

②.采用天然地基提供反力时,施加于地基的压应力不宜超过地基承载力特征值的1.5倍;反力梁的支点重心应与友座中心重合。

③.压重施加于地基的压应力不宜大于地基承载力特征值的1.5倍,有条件时宜利用工程桩作为堆载支点。

2.荷载、上拔测试装置①.分级荷载的提供采用油压千斤顶。

当采用两台及两台以上千斤顶加载时应并联同步工作。

并使:采用的千斤顶型号、规格相同;千斤顶的合力中心应与桩轴线重合②.荷载的测量可用荷载传感器直接测定,或采用并联于千斤顶油路的压力表或压力传感器测定油压,根据千斤顶率定曲线换算荷载。

并使:传感器的测量误差不大于1%,压力表精度不小于0.4级,试验用压力表、油泵、油管最大加载时的压力不应超过规定工作压力的80%。

③.沉降测量采用位移传感器或大量程百分表。

并使:测量误差不大于0.1%Fs,分辨力不小于0.01mm。

根据本工程检测要求,拟采用的主要仪器、设备参见附录:用于本工程的主要仪器、设备。

六、检测条件(需委托方配合)①.试桩顶部宜高出试坑底面,试坑底面宜与桩承台底标高一致,试桩制作时应按设计方或检测方要求对桩端部位进行处理。

技术单桩竖向抗压静载试验方法大全

技术单桩竖向抗压静载试验方法大全

2023至2023年度地基基础检测选择入围单位项目技术标目录1.检测技术方案........................................... 错误!未定义书签。

1.1概况.............................................. 错误!未定义书签。

1.2试验规定及目旳.................................... 错误!未定义书签。

2.检测措施............................................... 错误!未定义书签。

1.单桩竖向抗压静载试验(或复合地基增强体单桩静载荷试验)错误!未定义书签。

2.复合地基载荷试验 ................................... 错误!未定义书签。

3.低应变法试验 ....................................... 错误!未定义书签。

4.锚杆基本试验 ....................................... 错误!未定义书签。

5.锚杆验收试验 ....................................... 错误!未定义书签。

6.单桩竖向抗拔静载试验 ............................... 错误!未定义书签。

7.水安静载试验静载试验 ............................... 错误!未定义书签。

8.高应变法试验 ....................................... 错误!未定义书签。

3.质量保证措施........................................... 错误!未定义书签。

3.1质量目旳.......................................... 错误!未定义书签。

单桩竖向抗拔静载试验作业指导书

单桩竖向抗拔静载试验作业指导书

目录一、依据的检测标准及技术要求 (1)二、适用范围 (1)三、试验目的 (1)四、仪器设备 (1)五、试验原理 (3)六、试验准备 (3)七、操作规程 (5)八、数据处理 (6)单桩竖向抗拔静载试验作业指导书一、依据的检测标准及技术要求《建筑基桩检测技术规范》(JGJ 106-2014)二、适用范围适用于检测单桩的竖向抗拔承载力。

三、试验目的采用单桩竖向抗拔静载试验对基桩的单桩竖向抗拔承载力进行检测,试验目的分为两种情况:3.1 对于为设计提供依据的试验桩,试验目的是得到极限(破坏)状态下单桩竖向抗拔极限承载力;3.2 对于工程桩验收检测,试验的目的是评价受检桩的单桩竖向抗拔承载力水平是否满足设计要求。

四、仪器设备单桩竖向抗压静载试验采用武汉中岩科技股份有限公司RSM-JC5(A)静载测试仪进行数据采取,各试验设备见表4.1。

表4.1 试验设备一览表4.1加荷系统加载设备采用卧式千斤顶,其加载能力不得小于最大试验加载量的1.2倍。

加荷系统一般由液压千斤顶、油泵、压力传感器、高压油管、多通等组成。

压力传感器要按计量部门的要求,定期率定方可使用。

当采用两台或两台以上千斤顶加载时,应并联同步工作,且符合下列规定:(1)采用的千斤顶型号、规格应相同;(2)千斤顶的合力中心应与受检桩的横截面形心重合。

4.2 荷载测量荷载测量可用放置在千斤顶上的荷重传感器直接测定。

当通过并联于千斤顶油路的压力表或压力传感器测定油压并换算荷载时,应根据千斤顶率定曲线进行荷载换算。

ST3000LBCⅢERY型压力传感器的准确度等于0.5级,满足《建筑基桩检测技术规范》(JGJ 106-2014)中“荷重传感器、压力传感器或压力表的准确度应优于或等于0.5级”的要求。

试验用压力表、油泵、油管在最大加载时的压力不应超过规定工作压力的80%。

4.3 位移测量桩的上抜量测量采用FP-50I型位移传感器,量程为50 mm,精度为0.1%FS,分辨力为0.01mm,满足《建筑基桩检测技术规范》(JGJ 106-2014)中“宜采用大量程的位移传感器或百分表,位移测量仪器的测量误差不得大于0.1%FS,分度值/分辨力应优于或等于0.01mm”的要求。

单桩竖向抗拔静载试验检测实施细则

单桩竖向抗拔静载试验检测实施细则

单桩竖向抗拔静载试验检测实施细则一、术语单桩竖向抗拔静载试验:在桩顶部逐级施加竖向抗拔力,观测桩顶部随时间产生抗拔位移,以确定相应的单桩竖向抗拔承载力的试验方法。

二、试验目的和适用范围单桩竖向抗拔静载试验检测适用于桩的抗拔承载能力或对桩抗拔设计承载力的检测。

三、检测设备试验设备主要有油压千斤顶、压力表、百分表、钢梁、承压板等。

四、执行标准广东省标准《建筑地基基础检测规范》(DBJ15—60—2008);行业标准《建筑桩基技术规范》(JGJ94—2008);行业标准《建筑地基处理技术规范》(JGJ79—2002)。

五、基本规定1、调查、资料收集的内容现场的地质资料;建设单位名称、设计单位名称、施工单位名称、工程地点、工程名称、桩类型、桩总数、建筑类型、层数;试桩号、桩龄期、桩长、桩径、砼标号、设计承载力。

2、检测方案在进场检测前应制定检测方案。

检测方案宜包含以下内容:工程概况,检测方法及其所依据的规范标准,检测数量,检测时的现场条件,所需的机械设备和人工配合,试验时间与工期,检测报告的内容等。

3、现场检测期间,除应执行相关规范规定外,还应遵守国家有关安全生产的规定;当现场操作环境不符合仪器设备使用要求时,应采取有效的措施,保证仪器设备的正常工作。

六、操作流程1、试验采用油压千斤顶加载,反力装置一般用压重平台反力装置。

土梁与钢梁平台对称放置,平稳地安放于千斤顶和试桩上。

压重应在试验开始前一次加在压重平台上;要求堆载平台的支点应稳固,堆载量时可利用桩作为堆载支点;2、千斤顶平放于试桩中心,当采用2个以上千斤顶加载时,应将千斤顶并联同步工作并使千斤顶的合力通过试桩中心。

3、量测装置:荷载可采用联于千斤顶的压力表测定油压,根据千斤顶率定曲线换算荷载桩沉降一般采用精度为0.01mm的百分表测定。

对于大直径桩应在其2个正交直径方向对称安置4个百分表,中等或小直径桩桩径可安置2个或3个百分表。

沉降测定平面离桩顶距离不应小于0.5倍桩径,固定和支承百分表的夹具和基准梁在构造上应确保不受气温、振动机其他外界因素影响而发生竖向变位;七、加载卸载与沉降记录1、加载分级:每级加载为预估极限荷载的1/8~1/15,一般来说,要求荷载较小时可分为8级,工程桩试验时第一级可按2倍分级荷载加荷;2、沉降观测:每级加载后按规定的间隔读记沉降。

单桩竖向抗拔静载试验

单桩竖向抗拔静载试验

单桩竖向抗拔静载试验5.1 适用范围5.1.1本方法适用于检测单桩的竖向抗拔承载力。

5.1.1【条文说明】静载试验是检测单桩竖向抗拔承载力最直观、可靠的方法。

5.1.2当桩身埋设有应变、位移传感器或桩端埋设有位移测量杆时,可测定桩侧抗拔侧阻力或桩端上拔量。

5.1.3为设计提供依据的试验桩应加载至桩侧土破坏或桩身材料达到设计强度;验收性检测时,施加的上拔荷载不应小于单桩竖向抗拔承载力特征值的2.0倍。

当抗拔承载力受抗裂条件控制时,可按设计要求确定最大加载量。

5.1.3【条文说明】当为设计提供依据时,应加载到能判别单桩抗拔极限承载力为止,或加载到桩身材料设计强度限值,这里所说的限值对钢筋混凝土桩而言,实则为钢筋的强度设计值。

考虑到可能出现承载力变异和钢筋受力不均等情况,最好适当增加试桩的配筋量。

工程桩验收检测时,要求加载量不低于单桩竖向抗拔承载力特征值2倍旨在保证桩侧岩土阻力具有足够的安全储备。

当设计对抗拔桩有裂缝控制要求时,抗裂验算给出的荷载可能小于或远小于单桩竖向抗拔承载力特征值的2倍,因此试验时的最大上拔荷载只能按设计要求确定。

设计对桩上拔量有要求时也如此。

5.1.4单桩竖向抗拔静载试验宜使用维持荷载标准程序。

需要时,也可采用多循环加、卸载程序或恒载加、卸载程序。

5.2 仪器设备5.2.1单桩竖向抗拔静载试验使用的荷载测量仪器、加、卸载设备、变形测量仪器应符合本规程第4.2.1- 4.2.3条的规定。

5.2.1【条文说明】拔桩试验时千斤顶安放在反力架上面,当采用两台或两台以上千斤顶时,应采取一定的安全措施,防止千斤顶倾倒或其他意外事故发生。

5.2.2试验反力装置宜采用竖向抗压桩或天然地基。

应符合下列规定:1反力装置提供的反力不得小于最大加载量的1.2倍;2采用竖向抗压桩(或工程桩)提供支座反力时,桩顶面应平整并具有一定的强度。

3采用天然地基提供反力时,施加于地基的压应力不宜超过地基承载力特征值的1.5倍;反力梁的支点重心应与支座中心重合。

CFG桩静载荷试验

CFG桩静载荷试验

CFG桩单桩静载试验方案一、试验依据《建筑基桩检测技术规范》〔JGJ 106-2003〕二、试验目的采用接近于通过竖向抗压桩的实际工作的试验方法,比较准确的反映单桩的受力状况和变形特征,确定单桩竖向抗压承载力,作为设计依据,或对工程桩的承载力进行抽样检验和评价.三、单桩竖向抗压静载试验的基本原理单桩竖向抗压静载试验,是一种原位测试方法,其基本原理是将竖向荷载均匀的传至建筑物基桩上,通过实测单桩在不同荷载作用下的桩顶沉降,得到静载试验的Q—s 曲线与s—lg t等辅助曲线,然后根据曲线推求单桩竖向抗压承载力特征值等参数.四、仪器设备1、加载设备:油压千斤顶〔100T〕,高压油泵站.2、荷载与沉降量测仪表:荷载量测使用60Mpa压力表,沉降量测使用成都量具刃具厂生产的50mm大量程百分表.荷载与沉降量测仪表均经过国家指定的计量标定单位进行计量标定.3、重物横梁反力系统.五、试验准备工作1、收集原始资料,了解试桩场地工程地质情况,试桩的基本情况〔如桩长、桩径、混凝土强度等级、施工日期、施工工艺等〕,以与桩的预估极限承载力值.2、制定出比较详细的试验方案〔包括桩头处理、加载装置等〕.〔1〕试验加载装置的选择:试桩所承受的荷载由油压千斤顶分级施加.加载与反力装置根据现场实际条件压力平台反力装置.图1 单桩竖向抗压静载试验置示意图〔2〕荷载与沉降的量测仪表:荷载用由标定合格的0.4级精密压力表测量.试桩沉降采用大量程百分表测量.根据规范要求在试桩的两个侧面对称安装2个百分表.沉降测定平面距桩顶距离不小于0.5倍桩径,固定和支承百分表的夹具和基准梁在构造上应确保不受气温影响而发生竖向变位.〔3〕试验加载方式的选择:试验加载方式采用慢速维持荷载法〔逐级加载,每级荷载达到相对稳定后加下一级荷载,然后逐级卸载到零〕.3、其它注意事项〔1〕在试验设备、仪器仪表的运输过程中应确保其不损伤,以保证现场测试数据的准确无误.〔2〕现场吊装安置加载设备时,应采取必要的安全措施,保证设备的安放位置正确和人员设备的安全.〔3〕反力架的安装和焊接要牢固可靠,对于不符合要求的反力装置不能进行正式试验加载工作〔4〕反力钢梁在试验中严禁超载,以免发生人员和仪器损坏.〔5〕试验现场必须搭起能防雨、遮阳的临时帐篷或设施,以保护仪器设备. 〔6〕高压油泵等仪器设备应按照就近、方便、安全的原则安放. 〔7〕测试现场所接电源必须符合临时架设电源线路的要求,禁止乱扯电源、电线,防止漏电、触电等事故发生.六、现场试验规定和要求1、开始试验的时间:预制桩在砂土中入土7d;如为粘性土,应视土的强度恢复而定,一般不得少于15d;对于饱和粘性土不得少于25d.灌注桩应在桩身混凝土达到设计强度后,才能进行.2、慢速维持荷载法按下列规定进行加、卸载和沉降观测.〔1〕荷载分级:每级荷载值为预估单桩极限承载力1/10~1/15.〔2〕测读桩沉降量的间隔时间:每级加载后,隔5、10、15min各测读一次,以后每隔15min读一次,累计一小时后每隔半小时读一次.〔3〕稳定标准:在每级荷载作用下,桩的沉降量在每小时内小于0.1mm.〔4〕终止加载条件:当出现下列情况之一时即可终止加载.A. 当荷载—沉降Q~S曲线上有可判定极限承载力的陡降段,且桩顶总沉降超过40mm;B. 桩顶总沉降量达到40mm后,继续增加二级或二级以上荷载仍无陡降段. 〔5〕卸载观测的规定:每级卸载值为加载值的两倍,卸载后隔15min测读一次,读两次后,隔30min再读一次,即可卸下一级荷载.全部卸载后,隔3~4h再读一次.3、千斤顶、油泵的安置和检查.千斤顶应平放于试桩中心.试验前应仔细检查千斤顶、油泵工作是否正常,油路是否漏油.4、百分表的安装要求百分表应安装固定在支承于相对不动的基准梁上,百分表的安装应使表轴线平行于被测位移的方向,不得倾斜.七、现场试验〔1〕在前述试验准备工作完成后,即可开始正式试验.〔2〕慢速维持荷载法加载方式下的试验过程如下:慢速维持荷载法:按照六〔2〕条的规定,逐级加载、观测沉降,每级荷载下的桩顶沉降达到相对稳定后再加下一级荷载,直到满足试验加载终止条件;然后逐级卸载、观测沉降,直到卸载到零.〔3〕试验过程中应注意记录现场天气变化情况.对试验过程中出现的各种意外或异常情况,应与时向试验负责人反映.八、试验资料的整理〔1〕单桩竖向抗压静载试验概况:整理成表格形式,并应对成桩和试验过程出现的异常现象作补充说明.〔2〕单桩竖向抗压静载试验记录表.〔3〕单桩竖向抗压静载试验荷载—沉降汇总表.〔4〕绘制有关试验成果曲线:为确定单桩的极限荷载,一般绘制Q~S〔按整个图形比例横:竖=2:3,取Q、S的坐标比例〕,〔S~lgt,S~lgQ〕曲线,以与其它辅助分析所需曲线.〔5〕确定单桩轴向抗压极限荷载.九、单桩承载力的确定〔1〕单桩竖向极限承载力的确定①在Q~S曲线上,当陡降段明显时,取相应于陡降段起点的荷载值;②在对于直径或桩宽在550mm以下的预制桩,当某级荷载Qi+1作用下,其沉降量与相应荷载增量的比值kNmmQSii/1.011时,取前一级荷载Qi之值;③当符合终止加载条件第二点时,在Q~S曲线上取桩顶总沉降量S为40mm时的相应荷载值. 〔2〕单桩竖向承载力标准值Rk的确定:将单桩竖向极限承载力除以安全系数2,即得单桩竖向承载力标准值Rk. 十、桩身质量评价根据Q~S曲线的异常特征判断桩的缺陷.十一、试验报告的内容〔1〕工程名称、地点、试验目的和试验日期;〔2〕建设、勘察、设计和施工单位名称;〔3〕试验场地的工程地质情况;〔4〕桩基设计施工概况、试桩编号、位置与施工记录;〔5〕试验概况、试验过程中出现的异常情况的说明;〔6〕试验资料整理、分析与结果〔包括成果曲线和成果表〕;〔7〕结论与建议;〔8〕报告单位名称,单位〔室〕负责人,项目技术负责,检测人员,参加人员,报告编写,校核人员,单位技术负责人.各级加、卸载值和油压表读数对应表。

单桩竖向抗压静载试验

单桩竖向抗压静载试验

单桩竖向抗压静载试验4.1 适用范围4.1.1本方法适用于检测单桩竖向抗压承载力。

当桩身埋设有应变、位移传感器或位移杆时,本法也可同时测定桩的分层侧阻力和端阻力或桩身截面的位移量。

4.1.1【条文说明】静载试验是目前确定单桩竖向抗压承载力的主要方法。

4.1.2为设计提供单桩竖向抗压承载力依据的静载试验,使用维持荷载标准程序,应加载至极限状态。

4.1.2【条文说明】静载试验为适应不同的试验目的存在多种具体的试验程序。

本章涉及到维持荷载标准程序和维持荷载收敛程序。

两者的共同点是试验中要严格控制荷载的变化幅度且荷载传递均匀、连续,以体现试验荷载的“静态”属性。

两者的区别仅在于前者每级荷载维持时间最少为2h 且测点变形相对稳定,后者则每级荷载维持时间最少为1h 且测点变形趋于收敛。

维持荷载标准程序与一些规范中的慢速维持荷载法基本相同,可作为其他竖向抗压承载力检测方法的比较基准。

静载试验的结果是承载力的设计依据之一。

本条明确规定为设计提供依据的静载试验应使用维持荷载标准程序并加载到极限状态(极限状态应符合本规程4.4.2条1~4款)。

若桩的极限状态以桩身强度控制时,如以桩身强度控制承载力的端承型桩,可按设计的要求控制。

目前许多为设计提供依据的静载试验仅按预估的极限承载力配置试验反力,当试验未能出现极限状态时,受已配置的试验反力所限,难以继续试验,无法达到为设计提供依据的目的。

从发挥静载试验对设计的指导作用出发,应规定加载量。

4.1.3为工程桩验收提供依据的静载试验,最大加载量应不小于设计要求单桩承载力特征值Ra的2.0倍,可使用维持荷载收敛程序。

4.1.3【条文说明】工程桩验收检测时,规定最大加载量不应小于单桩承载力特征值Ra的2.0倍,以保证在建工程的安全储备。

4.1.4设计阶段应进行静载试验而未实施的工程,验收性检测时的静载试验,仍应使用维持荷载标准程序。

4.2 仪器设备4.2.1荷载测量采用串联于千斤顶作用力的荷载传感器,或采用并联于液压千斤顶油路的精密压力表(或压力传感器)测量油压,根据千斤顶率定曲线换算荷载。

单桩竖向抗拔静载试验检测实施细则

单桩竖向抗拔静载试验检测实施细则

单桩竖向抗拔静载试验检测实施细则一、引言单桩竖向抗拔静载试验是评估钢筋混凝土桩垂直方向承载力和抗拔性能的重要方法。

本文档旨在制定单桩竖向抗拔静载试验的实施细则,以确保试验的准确性和可靠性。

二、试验目的单桩竖向抗拔静载试验的主要目的是确定钢筋混凝土桩的竖向抗拔承载力、变形性状和滞回曲线等参数。

通过试验结果的分析,可以评估桩的设计和施工质量,为土木工程的安全性和可靠性提供依据。

三、试验准备1. 试验前需对试验场地进行勘察,确定桩的具体位置和数量。

2. 按照设计要求,确定试验所需荷载范围和荷载持续时间。

3. 检查试验设备和仪器的运行状态,确保其正常使用。

4. 安排试验人员,并确保其熟悉试验操作流程和安全注意事项。

四、试验步骤1. 桩的布置:根据设计要求,在试验场地上钻孔,安装钢筋混凝土桩。

2. 桩身清理:清除桩身表面的污物和松散物,确保表面洁净。

3. 记录桩长:使用测量仪器准确记录桩的实际长度。

4. 测量桩身直径:使用测量仪器测量桩身的直径,并记录数据。

5. 安装测量设备:根据试验要求,安装相应的测量设备,如变形计、应变计等。

6. 施加荷载:根据设计要求,使用大型荷载设备逐渐施加荷载到试验荷载。

7. 荷载持续时间:根据试验要求,在达到试验荷载后持续一段时间,记录下相应的数据。

8. 卸载:逐渐卸载试验荷载,记录下相应的数据。

9. 变形测量:在不同载荷下,测量记录桩身的变形情况。

10. 数据整理:整理试验过程中采集的数据,并进行相应的统计和分析。

11. 撤除试验设备:试验结束后,将试验设备和仪器从试验场地撤除。

12. 数据分析和报告:根据试验数据的分析结果,编写试验报告,并给出相应的结论和建议。

五、注意事项1. 试验过程中,应严格按照设计要求和试验方案进行操作,确保数据的可靠性和准确性。

2. 试验期间需保持试验场地的安全和整洁,严禁乱丢杂物和打乱桩的布置。

3. 试验人员应熟悉相关仪器的操作规程和安全注意事项,确保试验过程中的安全。

单桩竖向抗拔试验

单桩竖向抗拔试验

五、检测数据分析与判定
5.4.1绘制上拔荷载-桩顶上拔量(U-δ)关系曲线和桩 顶上拔量δ与时间t之间的曲线(δ-lgt曲线)。 5.4.2单桩竖向抗拔极限承载力可按下列方法综合判定: (1)根据上拔量随荷载变化的特征确定:对陡变型U-δ 曲线,取陡升起始点对应的荷载值; (2)根据上拔量随时间变化的特征确定:应取δ-lgt曲 线斜率明显变陡或曲线尾部明显弯曲的前一级荷载值。 (3)当在某级荷载下抗拔钢筋断裂时,应取其前一级荷 载值。 5.4.3为设计提供依据的单桩竖向抗拔极限承载力,可按 JGJ106-2014规范的4.4.3条的统计方法确定。
单桩竖向抗拔试验
2014年11月26日
一、适用范围 单桩竖向抗拔静载荷试验就是采用接近于竖 向抗拔桩实际工作条件的试验方法,确定单桩的 竖向抗拔极限承载能力,是最直观、最可靠的方 法。迄今为止,桩基础上拔承载力的计算还是一 个没有从理论上解决的问题,在这种情况下,现 场原位试验在确定单桩竖向抗拔承载力中的作用 就更为重要。
(2)桩自身因素的影响:

(3)施工因素的影响:在施工过程中,桩周土体的扰动、
打人桩中的残余应力、桩身完整性、桩的倾斜角度等也将 影响单桩竖向抗拔承载力的大小。 (4)休止时间的影响:从成桩到开始试验之间的休止时间 长短对单桩竖向抗拔承载力影响是明显的;另外、桩顶的 加载方式、荷载维持时间、加载卸载过程等对单桩竖向抗 拔承载力也有影响。
四、现场检测
JGJ106-2014规范对现场检测的规定条文: 5.3.1 对混凝土灌注桩、有接头的预制桩,宜在拔桩试 验前采用低应变法检测受检桩的桩身完整性。为设计提 供依据的抗拔灌注桩施工时应进行成孔质量检测,发现 桩身中、下部位有明显扩径的桩不宜作为抗拔试验桩; 对有接头的预制桩,应验算接头强度。 5.3.2 单桩竖向抗拔静载试验宜采用慢速维持荷载法。 设计有要求时,也可采用多循环加、卸载方法或恒载法 。慢速维持荷载法的加卸载分级、试验方法及稳定标准 应按JGJ106-2014规范第4.3.3条和4.3.5条规定执行。

单桩竖向抗拔静载试验方案

单桩竖向抗拔静载试验方案

浦口新城临江路下穿总部大道隧道工程基桩质量检测方案南京东大岩土工程技术有限公司二0一二年八月十七日浦口新城临江路下穿总部大道隧道工程基桩质量检测方案编制:审核:批准:单桩竖向抗拔静载试验方案目录一、工程概况二、试验目的三、试桩的处理及试验现场要求四、试验主要设备五、试验简介六、试验进度及试验人员安排七、试验资料整理及成果分析八、质量、安全及保密措施一、工程概况工程名称:浦口新城临江路下穿总部大道隧道工程委托单位:南京交通工程有限公司设计单位:中国市政工程西北设计研究院有限公司1.1试桩描述:本工程抗拔桩为钻孔灌注桩,桩直径为φ800mm,强度等级为水下C30混凝土,桩长分为:30m和35m两种。

3根试桩和6根锚桩位于本工程合同段的K09+416.446~K09+440.446施工段落内,试桩桩径为φ800mm,试桩桩长为:试桩1(2,3)/30+5.38(5.74)+a(单位米),单桩竖向抗拔承载力特征值:650kN,试验装检测数量:3根。

2.2:钻孔工艺简述:钻孔工艺为GPS-10三翼笼式钻头钻进,采用正循环法施工,泥浆护壁。

2.3:地质报告:详见设计总说明(一)、(二)。

二、试验目的采用接近于竖向抗拔桩的实际工作条件的试验方法,确定单桩竖向抗拔极限承载力,作为设计依据,或对工程桩的承载力进行抽样检验和评价。

根据国家行业标准《建筑基桩检测技术规范》(JGJ106—2003)及设计要求编制本工程施工方案。

三、试桩的处理及试验现场要求本次试验采用反力桩提供反力,试桩主筋与锚蓝焊接,采用千斤顶加载完成抗拔试验。

3.1 试桩桩顶应与自然地面标高一致,以便试验所需要的工作面;3.2 试桩的桩头应完整、水平、无损;如桩顶损坏,则应凿除损坏桩体,试桩桩头部份应予加强;且试桩钢筋应露出桩头约50cm ,以便与锚兰蓝焊接;3.3提供反力的两反力桩桩头应平整完好,并具备一定的强度,桩顶标高高出地面自然地面3000mm3000mm3.4 从成桩到开始试验的间歇时间:在桩身强度达到设计要求的前提下,对于砂土,不应少于7天;对于粉土,不应少于10天;对于非饱和黏性土,不应少于15天;对于饱和黏性土,不应少于25天;对于泥浆护壁灌注桩,宜适当延长休止时间,本工程不少于28天3.5试桩位置必须保证施工道路畅通,运输道路保证4m 以上,作业区道路6米以上,道路承载力保证200kN/m 2以上,试点周10米之内无障碍物;每个试桩位置必须保证通电(220V 、380V ),如临时停电应预先通知; 3.6正式测试时现场不得有载重汽车、拖拉机、打桩机或其它因素造成的较强震动。

推荐下载:教你做单桩竖向抗拔静载荷试验

推荐下载:教你做单桩竖向抗拔静载荷试验

教你做单桩竖向抗拔静载荷试验一、适用范围单桩竖向抗拔静载荷试验就是采用接近于竖向抗拔桩实际工作条件的试验方法,确定单桩的竖向抗拔极限承载能力,是最直观、最可靠的方法。

迄今为止,桩基础上拔承载力的计算还是一个没有从理论上解决的问题,在这种情况下,现场原位试验在确定单桩竖向抗拔承载力中的作用就更为重要。

基础承受上拔力的建(构)筑物主要有以下几种类型:(1)高压送电线路塔;(2)电视塔等高耸构筑物;(3)承受浮托力为主的地下工程和人防工程,如深水泵房、(防空)地下室或其他工业建筑、深坑;(4)在水平力作用下出现上拔力的建(构)筑物。

(5)膨胀土地基上的建筑物;(6)海上石油钻井平台;(7)索拉桥和斜拉桥中所用的锚桩基础;(8)修建船舶的船坞底板。

二、破坏模式在上拔荷载作用下,桩身首先将荷载以摩阻力的形式传递到周围土中,其规律与承受竖向下压荷载时一样,只不过方向相反。

初始阶段,上拔阻力主要由浅部土层提供,桩身的拉应力主要分布在桩的上部,随着桩身上拔位移量的增加,桩身应力逐渐向下扩展,桩的中、下部的上拔土阻力逐渐发挥。

当桩端位移量超过某一数值(通常为6~10mm)时,就可以认为整个桩身的土层抗拔阻力达到极限,其后抗拔阻力就会下降。

此时,如果继续增加上拔荷载,就会产生破坏。

影响单桩坚向抗拔承载力的因素很多,归纳起来有以下几个方面:(1)桩周土体的影响:桩周土的性质、土的抗剪强度、侧压力系数和土的应力历史等都会对单桩竖向抗拔承载力产生一定的影响。

一般说来,在粘土中,桩的抗拔极限侧阻力与土的不排水抗剪强度接近;在砂土中,桩的抗拔极限侧阻力可用有效应力法来估计,砂土的抗剪强度越大,桩侧单位面积的极限抗拔侧阻力也就越大。

(2)桩自身因素的影响:桩侧表面的粗糙程度越大,则桩的抗拔承载力就越大,且这种影响在砂土中比在粘土中更明显;此外,桩截面形状、桩长、桩的刚度和桩材的泊松比等都会对单桩竖向抗拔承载力产生不同程度的影响。

单桩竖向抗压静载荷试验实施细则

单桩竖向抗压静载荷试验实施细则

地基专业作业指导书单桩竖向抗压静载荷试验实施细则文件编号:版本号:编制:批准:生效日期:单桩竖向抗压静载荷试验实施细则1. 目的为了规范单桩竖向抗压静载荷试验的各个环节,特制定本细则。

2. 适用范围单桩竖向抗压静载荷试验(含堆载法和锚桩法)的前期准备、现场实施和内业分析计算。

3. 引用文件对于湖北省境内的检测项目,以《建筑地基基础检测技术规范(DB42/269-2003)》为最基本的技术依据,当该规范不明确时,参照下述规范执行:《建筑地基基础设计规范(GB 50007-2011)》《建筑桩基技术规范(JGJ 94-2008)》《建筑基桩检测技术规范(JGJ 106-2014)》对于湖北省境外的检测项目,依据后三种国标或行标执行。

对于每次发出的检测报告中,必须明确该报告依据的技术标准,并严格按其标准执行。

4. 工作程序4.1 检测数量及预期最大加载量的确定静载荷试验的检测数量按规范的要求执行。

对于为设计提供依据的试桩静载荷试验,要求加载至破坏,预期最大加载量为设计采用的单桩承载力特征值的2倍;对于以桩身承载力控制极限承载力的工程试桩试验加载至承载力设计值的1.5-2倍。

对于工程桩静载试验,当拟定的试验终止荷载小于设计采用特征值的2倍时,应由委托方明示或书面委托,并在合同书或报告中说明。

静载试验前,一定要告知委托方拟测各桩的预期最大加载值并得到委托方的认可。

4.2 现场准备4.2.1 安排组成静载试验小组,该小组由项目经理、现场检测工程师和测试工人组成。

4.2.2 由项目经理或现场检测工程师前往现场踏勘,了解下述现场及试验基本情况:拟测桩周围场地平整情况、道路是否通畅。

加载型式(堆载或锚桩)、预计最大加载值、桩型、桩长、桩端持力层、是否存在明显的负摩擦力因素(预压、大量抽排水);拟测桩桩身砼强度等级及龄期、委托方要求工期、检测数量、堆载所用堆重物准备情况或锚桩砼龄期等。

了解测试坑的开挖深度大小及试验桩桩顶标高。

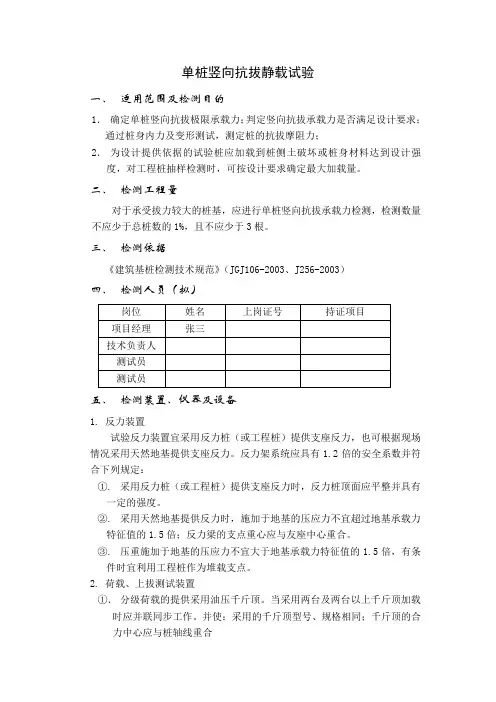

桩基单桩竖向抗拔静载试验检测方案

桩基单桩竖向抗拔静载试验检测方案

桩基单桩竖向抗拔静载试验检测方案1 目的确保基桩检测工作的质量,为设计和施工验收提供可靠依据。

2 适用范围适用于单桩竖向抗拔静载试验的检测。

3 依据3.1《建筑基桩检测技术规范》JGJ 106-20143.2桩基设计文件3.3岩土勘察报告4 工作流程4.1 接受委托正式接手检测工作时,检测机构应获得委托方书面形式的委托函,了解工程概况,明确委托方意图即检测目的,同时也使即将开展的检测工作进入合法轨道。

4.2 调查、资料收集为进一步明确委托方的具体要求和现场实施的可行性,了解施工工艺和施工中出现的异常情况,应尽可能收集相关的技术资料,必要时检测技术人员到现场踏勘,使基桩检测做到有的放矢,以提高检测质量。

主要收集内容有:岩土工程勘察资料、受检桩设计施工资料、桩位平面图、现场辅助条件情况(如道路情况、水、电等)及施工工艺等。

其中受检桩资料主要内容包括桩号、桩横截面尺寸、设计桩顶标高、检测时桩顶标高、施工桩底标高、施工桩长、成桩日期、设计桩端持力层及单桩承载力特征值等。

4.3 制定检测方案在明确了检测目的并获得相关的技术资料后,技术人员着手制定基桩检测方案,以向委托方书面陈述检测工作的形式、方法、依据标准和技术保证。

检测方案的主要内容包括:工程概况、抽样方案、检测方法、所需的机械或人工配合、试验周期等。

检测方案需根据实际情况进行动态调整。

4.4 前期准备4.4.1 检测的仪器设备根据不同的检测要求组织配套、合理的检测设备,如根据最大试验荷载合理选择千斤顶和不同量程的压力表或压力(荷载)传感器(满足在量程的30%—80%范围内)。

检测前应对仪器进行系统调试,所有计量仪器必须在计量检定的有效期内。

另外,现场检测环境有可能受到温湿度、电压波动、电磁干扰和振动冲击等外界因素的影响而不能满足仪器的使用要求,此时应采取有效防护措施(1.采取有效遮挡措施,以减少温度变化和刮风下雨的影响,尤其在昼夜温差较大且白天有阳光照射时更应注意;2. 使用时应远离强磁场,传感器通信电缆采用屏蔽电缆线等),以确保仪器处于正常状态。

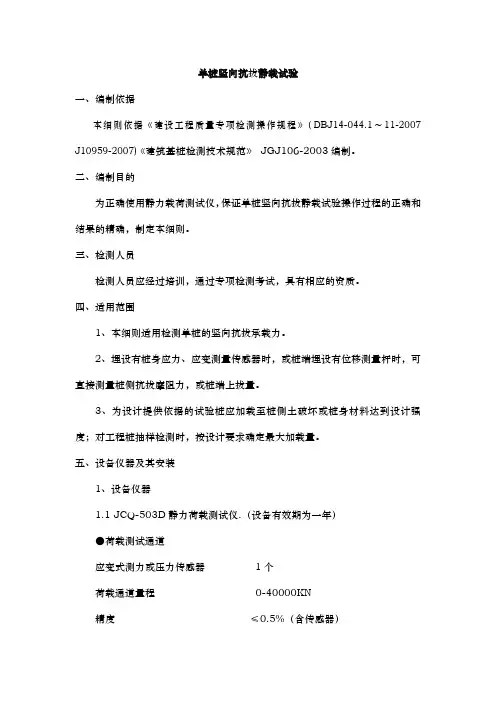

【专业知识】桩基检测规范之单桩竖向抗拔静载试验

【专业知识】桩基检测规范之单桩竖向抗拔静载试验

【专业知识】桩基检测规范之单桩竖向抗拔静载试验【学员问题】桩基检测规范之单桩竖向抗拔静载试验?【解答】1、适用范围1.1、本方法适用于检测单柱的竖向抗拔承载力。

1.2、当埋设有桩身应力、应变测量传感器时,或桩端埋设有位移测量杆时,可直接测量桩侧抗拔摩阻力,或桩端上拔量。

1.3、为设计提供依据的试验桩应加载至桩侧土破坏或桩身材料达到设计强度;对工程桩抽样检测时,可按设计要求确定最大加载量。

2、设备仪器及其安装2.1、抗拔桩试验加载装置宜采用油压千斤顶,加载方式应符合本规范第4.2.1、条规定。

2.2、试验反力装置宜采用反力桩(或工程桩)提供支座反力,也可根据现场情况采用天然地基提供支座反力。

反力架系统应具有1.2、倍的安全系数并符合下列规定:1、采用反力桩(或工程桩)提供支座反力时,反力桩顶面应平整并具有一定的强度。

2、采用天然地基提供反力时,施加于地基的压应力不宜超过地基承载力特征值的1.5、倍;反力梁的支点重心应与支座中心重合。

2.3、荷载测量及其仪器的技术要求应符合本规范第4.2.3、条的规定。

2.4、桩顶上拔量测量及其仪器的技术要求应符合本规范4.2.4、条的有关规定。

注:桩顶上拔量观测点可固定在桩顶面的桩身混凝土上。

2.5、试桩、支座和基准桩之间的中心距离应符合表4.2.5、的规定。

2.6、当需要测试桩侧抗拔摩阻力分布或桩端上拔位移时,桩身内埋设传感器或桩端埋设位移杆应按本规范附录A.执行。

3、现场检测3.1、对混凝土灌注桩、有接头的预制桩,宜在拔桩试验前采用低应变法检测受检桩的桩身完整性。

为设计提供依据的抗拔灌注桩施工时应进行成孔质量检测,发现桩身中、下部位有明显扩径的桩不宜作为抗拔试验桩;对有接头的预制桩,应验算接头强度。

3.2、单桩竖向抗拔静载试验宜采用慢速维持荷载法。

需要时,也可采用多循环加、卸载方法。

慢速维持荷载法的加卸载分级、试验方法及稳定标准应按本规范第4.3.4、条和4.3.6、条有关规定执行,并仔细观察桩身混凝土开裂情况。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

地基专业作业指导书
单桩竖向抗拔静载荷试验实施细则文件编号:
版本号:
编制:
批准:
生效日期:
单桩竖向抗拔静载荷试验实施细则
1. 目的
为了规范单桩竖向抗拔静载荷试验的各个环节,特制定本细则。

2. 适用范围
单桩竖向抗拔静载荷试验的前期准备、现场实施和内业分析计算。

3. 引用文件
对于湖北省境内的检测项目,以《建筑地基基础检测技术规范(DB42/269-2003)》为最基本的技术依据,当该规范不明确时,参照下述规范执行:
《建筑地基基础设计规范(GB 50007-2011)》
《建筑桩基技术规范(JGJ 94-2008)》
《建筑基桩检测技术规范(JGJ 106-2014)》
对于湖北省境外的检测项目,依据后三种国标或行标执行。

对于每次发出的检测报告中,必须明确该报告依据的技术标准,并严格按其标准执行。

4. 工作程序
4.1 检测数量及预期最大加载量的确定
静载荷试验的检测数量按规范的要求执行。

对于为设计提供依据的试桩静载荷试验,要求加载至破坏,预期最大加载量为设计采用的单桩承载力特征值的2倍;
对于以桩身承载力控制极限承载力的工程试桩试验加载至承载力设计值的1.5-2倍。

对于工程桩静载试验,当拟定的试验终止荷载小于设计采用特征值的2倍时,应由委托方明示或书面委托,并在合同书或报告中说明。

静载试验前,一定要告知委托方拟测各桩的预期最大加载值并得到委托方的认可。

4.2 现场准备
4.2.1 安排组成静载试验小组,该小组由项目经理、现场检测工程师和测试工人组成。

4.2.2 由项目经理或现场检测工程师前往现场踏勘,了解下述现场及试验基本情况:
拟测桩周围场地平整情况、道路是否通畅。

加载型式(天然地基或锚桩)、预计最大加载值、桩型、桩长、桩端持力层、是否存在明显的负摩擦力因素(预压、大量抽排水);
拟测桩桩身砼强度等级及龄期、委托方要求工期、检测数量、锚桩砼龄期、天然地基承载力等。

了解桩身钢筋伸出桩顶长度及强度:伸出桩顶长度不少于40d+500mm(d为钢筋直径)。

为设计提供依据时,试桩按钢筋强度标准值计算的抗拔拉力应大于预估极限承载力的1.25倍。

试验桩桩顶与地面的关系:桩顶部露出地面高度不宜小于地面300mm,桩身垂直度偏差不应大于1%,以方便安装反力系统和测量仪表。

桩头是否需要加强处理。

从成桩到开始试验的时间间隔,对于砂类土不应小于10天,粉土及粘性土不应小于15天,饱和软粘性土不应小于25天。

灌注桩尚应保证桩身混凝土达到设计或试验要求强度。

如果委托方要求提前检测,应明确我公司不承担相应责任。

4.3试验装置、设备、材料、工具的准备
4.3.1 天然地基
采用天然地基提供反力时,施加于地基的压应力不应大于地基承载力的1.5倍。

4.3.2 锚桩法
试验前须详细咨询设备提供单位,确认主梁、副梁、锚筋的最大承受力;
设备进场前应确认现场(委托方或施工单位)是否有相应的电焊设备,如无,进场应携带能焊直径为16-25mm螺纹钢筋的电焊机、电焊条、面罩、焊枪,应聘请有电焊资质和经验的工人进场施焊。

4.3.3 加载装置,必须带齐下述设备及其配件、耗材:
千斤顶、压力表、液压油、油泵、油管、堵头;压板、传力柱;百分表、磁性表座、基准梁;观测人员临时住所用品;单桩静载试验概况表、千斤顶率定曲线及百分表压力表检定证书复印件、静载试验记录表、材料纸。

4.3.4使用的计量设备应为公司设备,并确保处于检定有效期内。

对于外借的千斤顶必须向出借方索要检定证书,并将复印件存档。

但不允许向其它单位借用百分表及压力表。

4.3.5 实测前必须由现场检测人员对所用设备进行检查清点,填写《物资进/出场表》和《设备使用记录》,确认设备正常后方可进入测试现场。

4.4 现场检测实施
4.4.1 静载试验试验加载与观测流程如下:
读记百分表初始值;
加第一级荷载,按规定时间间隔观测百分表读数值,计算上拔量,达到上拔稳定标准后加下一级荷载,依次类推;
当终止加载条件出现时即终止加载,并要求及时通报业主代表或现场监理;
在桩未破坏的情况下(破坏系指Q-s曲线陡降或桩周土层剪切破坏)须进行卸载与回弹观测,但如果试验平台有危险时除外。

卸载完毕该桩试验即终止。

4.4.2进入工地检测后,必须索取整个工程场地的地质勘察报告,尽量收集桩基设计大样图、平面图及桩基施工详细记录等资料,必须取得委托方对所检测各桩最大加载值的要求(应为书面材料,由委托方、监理、设计三者之一出具或签字认可),根据地勘报告及施工资料计算每根抗拔桩的抗拔极限承载力。

4.4.3由现场检测人员向施工等有关方面人员了解基础施工详细情况,填写《检测项目概况表》。

4.4.4委托方对所测桩桩头处理、场地平整达到我方要求后,方可进场试验。

4.4.5 载荷试验加载分级:
每级加载为设计或预估单桩极限抗拔承载力的1/8~1/10,每级荷载达到稳定标准后加下一级荷载,直到满足加载终止条件,然后分级卸载到零。

4.4.6 布置试验装置:
采用反力锚桩为反力装置时,主梁走向基本垂直,锚桩、基准梁的位置,保证试桩、压锚桩、基准梁三者间的距离符合下表要求,表中d为试桩直径,D为试桩扩大头直径:
试桩、锚桩、基准桩之间的中心距离
采用天然地基提供反力时,在桩周围地面平整后,用白灰、或双飞粉、或以其它形式(如拉绳)划线标出支承地面的范围,且保证支承梁(或板)下土层情况较好(均匀、
无软土)。

4.4.7 焊接好试桩与主梁、锚桩与主梁之间的钢筋后,放置千斤顶,保证千斤顶底面的中心
对准试桩(或锚桩)的中心(当采用2个以上的千斤顶加载时,应将千斤顶并联同步工作,并使千斤顶的合力通过试桩中心),偏差应不大于100mm且桩径的1/5;用水平尺测水平,保证千斤顶顶面水平。

4.4.8 基准桩应使用φ48短钢管(1m左右)打入地下,使其牢固无晃动。

4.4.9 搭设支承平台或锚桩反力架:
放置主梁、副梁,保证梁身水平,主要是副梁(工字钢):两端的工字钢用水平尺测水平,然后拉线使中间的保持水平;
施加于地基的压应力不应大于地基承载力的1.5倍。

4.4.10 设置基准梁、安装百分表:
用φ48长钢管做基准梁,基准梁和基准桩用扣件连接,保证牢固无晃动,基准梁应高于沉降观测点20cm左右,以方便安装百分表;
对于大直径(≥500mm)桩应在其2个正交直径方向对称安置4个百分表,中等和小直径桩在对称方向安置2个百分表,百分表的顶针应垂直地面,上拔量测定平面要做到大致水平;
固定和支承百分表的磁性表座和基准梁在构造上应确保不受气温、振动及其它外界因素影响而发生竖向变位(勿使基准梁、基准桩暴露在直射阳光中)。

4.4.11 平台四周应布置警戒绳。

4.4.12 加载与沉降观测:
加载后应注意观察压力表是否掉压,如有则及时补压,否则可能造成过高估计承载力;
每级加载后每第5、10、15min各测读一次,以后每隔15min测读一次,累计1h
后每隔30min测读一次,每次测读值记入试验记录表;
上拔量位移量相对稳定标准:一小时内的上拔不超过0.1mm,认为已达到相对稳定,可加下一级荷载;
4.4.13 终止加载条件,当出现下列情况之一时,即可终止加载:
4.4.13.1某级荷载作用下,上拔位移量出现陡增且桩顶总沉降量超过80mm;
4.4.13.2桩顶荷载达到桩受拉钢筋强度标准值的0.9倍,或某根钢筋拉断;
4.4.13.3累计上拔量超过100mm;
4.4.13.4验收检测时,施加的上拔力达到设计要求,当桩有抗裂要求时,不应超过桩身抗裂
要求所对应的荷载;
4.4.14 卸载与卸载沉降观测:
每一级卸载值为每级加载值的2倍。

每级卸载后隔15min测读一次残余沉降,读两次后,隔30min再读一次,即可卸下一级荷载,全部卸载后,隔3h再读一次。

4.5 现场数据记录与初步分析
4.5.1退场前试验人(即现场检测工程师)及记录人(即现场记录工人)共两人必须分别在
每页记录表上签字,见证人须在现场见证单上签字。

4.5.2对于沉降异常的桩(如Q-s曲线出现台阶)尽量向现场施工人员询问施工详情,给予
室内分析判断以佐证。

4.6 室内分析
4.6.1 内业分析计算由现场工程师或报告编写者完成。

4.6.2 使用岩海公司的JYC程序,正确输入原始试验数据,并按要求打印Q-s曲线、s-lg(t)
曲线和静载试验汇总表。

4.6.3按规范方法确定单桩竖向抗拔极限承载力值和单桩竖向抗拔承载力特征值。

4.7 检测报告
4.7.1 检测报告的编写应根据本公司《单桩竖向抗拔试验检测报告范本》修改而成;
4.7.2检测报告中应附每根桩Q-s曲线、s-lg(t)曲线和静载试验汇总表;
4.7.3 检测报告应附桩位平面布置图。

5. 质量记录
5.1 基桩检测项目概况表
5.2 静载试验原始记录表
5.3 静载试验现场见证单。
