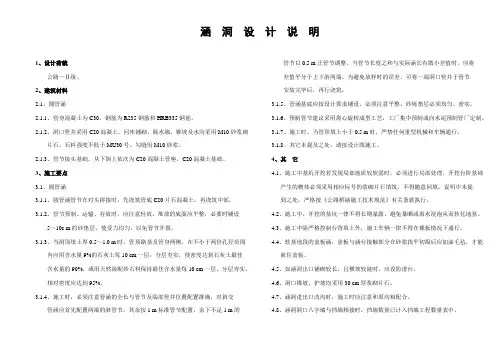

1HT盖板涵、圆管涵说明

1HT盖板涵、圆管涵说明

涵洞设计说明1、设计荷载公路—Ⅱ级。

2、建筑材料2.1、圆管涵2.1.1、管身混凝土为C30,钢筋为R235钢筋和HRB335钢筋。

2.1.2、洞口竖井采用C20混凝土,河床铺砌、隔水墙、锥坡及水沟采用M10砂浆砌片石,石料强度不低于MU30号。

勾缝用M10砂浆。

2.1.3、管节接头基础,从下倒上依次为C20混凝土管座,C20混凝土基础。

3、施工要点3.1、圆管涵3.1.1、圆管涵管节在对头拼接时,先浇筑管底C20片石混凝土,再浇筑中部.3.1.2、管节预制、运输、存放时,应注意轻放,堆放的底面应平整,必要时铺设5~10c m的砂垫层,使受力均匀,以免管节开裂。

3.1.3、当洞顶填土厚0.5~1.0 m时,管顶路基及管身两侧,在不小于两倍孔径范围内应用含水量9%的石灰土每10 cm一层,分层夯实,使密度达到石灰土最佳含水量的90%,或用天然级配砂石料保持最佳含水量每10 cm一层,分层夯实,相对密度应达到95%。

3.1.4、施工时,必须注意管涵的全长与管节及端部竖井位置配置准确,对斜交管涵应首先配置两端的斜管节,其余按1 m标准管节配置,余下不足1 m的管节以0.5 m正管节调整,当管节长度之和与实际涵长有微小差值时,应将差值平分于上下游两端。

为避免放样时的误差,可将一端洞口竖井于管节安装完毕后,再行浇筑。

3.1.5、管涵基底应按设计要求铺设,必须注意平整,砂砾垫层必须均匀、密实。

3.1.6、预制管节建议采用离心旋转成型工艺,工厂集中预制或向水泥预制管厂定制。

3.1.7、施工时,当管顶填土小于0.5 m时,严禁任何重型机械和车辆通行。

3.1.8、其它未提及之处,请按设计图施工。

4、其它4.1、施工中基坑开挖若发现局部地质较软弱时,必须进行局部处理,开挖台阶基础产生的楔体必须采用相应标号的浆砌片石填筑,不得随意回填。

说明中未提到之处,严格按《公路桥涵施工技术规范》有关条款执行。

4.2、施工中,开挖的基坑一律不得长期暴露,避免暴晒或雨水浸泡从而软化地基。

箱涵、盖板涵、圆管涵及倒吸虹涵说明

箱涵、盖板涵、圆管涵及倒吸虹涵说明

一、设计依据(1) 部颁《公路工程技术标准》(JTG B01-2003)(2) 部颁《公路桥涵设计通用规范》(JTGD60-2004)(3) 部颁《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTGD62-2004)(4) 部颁《公路砖石及混凝土桥涵设计规范》(JTJ022-85)(5) 部颁《公路工程抗震设计规范》(JTJ004-89)(6) 部颁《公路桥涵地基与基础设计规范》(JTJ024-85)(7) 部颁《公路桥涵施工技术规范》(JTJ041-2000)二、技术标准三、主要材料四、设计要点结构计算考虑承载能力极限状态和正常使用极限状态下的各种最不利组合,对强度、裂缝、变形进行控制。

(一) 圆管涵、倒虹吸1. 管壁各断面的弯矩计算采用刚性圆管涵计算方法计算;φ1.0米管涵管壁厚度与孔径比采用3∶20,φ1.5米管涵管壁厚度与孔径比采用1∶10。

2. 管身荷载:管身所受恒载包括管身自重、管身侧面及顶面土压力。

管身所承受的活载即车辆荷载通过填土按30°扩散角分布于管顶假定的水平面上,当分布宽度小于计算孔径时,按局部均布荷载计算;基底竖向反力假定通过基础均匀分布;圆管的侧压力强度按管顶水平面以上土柱引起的水平荷载计算;填土容重为18kN/m3,内摩擦角为35°。

3. 据管顶及管侧内力计算结果,按单筋截面砼配置管壁内、外两层受力钢筋。

4. 内径为1.5m的圆管涵用于主线上,内径为1.0m的圆管涵用于填土高度小于4.0m的互通匝道上。

5. 倒虹吸水头差(竖井进出口至管涵中心处的高差)≤12米。

(二) 箱涵1. 箱身按闭合箱形截面,取1m箱长进行内力计算,顶、底板按受弯构件配筋,侧墙按偏心受压构件计算。

2. 箱身荷载箱身所受恒载包括箱身自重、箱身侧面及顶面土压力、搭板重(填土高度小于0.5m时)。

箱身所受活载,按30°角扩散车轮荷载,不计冲击力。

活载通过填土引起的侧压力,按箱身全长范围内的箱后填土破坏棱体上的活载换算成等代均布土层厚度计算。

箱涵、盖板涵、圆管涵及倒吸虹涵说明

箱涵、盖板涵、圆管涵及倒吸虹涵说明

一、设计依据(1) 部颁《公路工程技术标准》(JTG B01-2003)(2) 部颁《公路桥涵设计通用规范》(JTGD60-2004)(3) 部颁《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTGD62-2004)(4) 部颁《公路砖石及混凝土桥涵设计规范》(JTJ022-85)(5) 部颁《公路工程抗震设计规范》(JTJ004-89)(6) 部颁《公路桥涵地基与基础设计规范》(JTJ024-85)(7) 部颁《公路桥涵施工技术规范》(JTJ041-2000)二、技术标准三、主要材料四、设计要点结构计算考虑承载能力极限状态和正常使用极限状态下的各种最不利组合,对强度、裂缝、变形进行控制。

(一) 圆管涵、倒虹吸1. 管壁各断面的弯矩计算采用刚性圆管涵计算方法计算;φ1.0米管涵管壁厚度与孔径比采用3∶20,φ1.5米管涵管壁厚度与孔径比采用1∶10。

2. 管身荷载:管身所受恒载包括管身自重、管身侧面及顶面土压力。

管身所承受的活载即车辆荷载通过填土按30°扩散角分布于管顶假定的水平面上,当分布宽度小于计算孔径时,按局部均布荷载计算;基底竖向反力假定通过基础均匀分布;圆管的侧压力强度按管顶水平面以上土柱引起的水平荷载计算;填土容重为18kN/m3,内摩擦角为35°。

3. 据管顶及管侧内力计算结果,按单筋截面砼配置管壁内、外两层受力钢筋。

4. 内径为1.5m的圆管涵用于主线上,内径为1.0m的圆管涵用于填土高度小于4.0m的互通匝道上。

5. 倒虹吸水头差(竖井进出口至管涵中心处的高差)≤12米。

(二) 箱涵1. 箱身按闭合箱形截面,取1m箱长进行内力计算,顶、底板按受弯构件配筋,侧墙按偏心受压构件计算。

2. 箱身荷载箱身所受恒载包括箱身自重、箱身侧面及顶面土压力、搭板重(填土高度小于0.5m时)。

箱身所受活载,按30°角扩散车轮荷载,不计冲击力。

活载通过填土引起的侧压力,按箱身全长范围内的箱后填土破坏棱体上的活载换算成等代均布土层厚度计算。

盖板涵结构详解

盖板涵结构详解

盖板涵结构详解摘要:一、盖板涵结构简介二、盖板涵结构分类1.按材质分类2.按用途分类三、盖板涵结构设计要点1.结构形式选择2.材料选择3.尺寸设计四、盖板涵结构施工及验收1.施工准备2.施工步骤3.验收标准五、盖板涵结构维护与检修1.日常维护2.定期检修3.故障处理六、盖板涵结构在我国的应用案例及前景正文:盖板涵结构是现代城市建设中一种重要的排水设施,它具有结构简单、施工方便、成本低等优点,广泛应用于道路、广场、小区等场合。

本文将对盖板涵结构进行详细解析,包括结构简介、分类、设计要点、施工及验收、维护与检修以及在我国的应用案例和前景。

一、盖板涵结构简介盖板涵结构是一种用于排放雨水和污水的地下通道,主要由盖板、边墙和底部基础组成。

它是一种重力排放设施,水流依靠自身重力从涵洞中流出。

二、盖板涵结构分类1.按材质分类:盖板涵结构可分为混凝土盖板涵、钢筋混凝土盖板涵、砖石盖板涵等;2.按用途分类:盖板涵结构可分为雨水盖板涵、污水盖板涵、合流盖板涵等。

三、盖板涵结构设计要点1.结构形式选择:根据工程地质条件、施工条件及排水要求选择合适的结构形式;2.材料选择:根据工程环境和承载力要求选择合适的材料;3.尺寸设计:根据排水量和排放速度确定涵洞尺寸。

四、盖板涵结构施工及验收1.施工准备:做好施工前的准备工作,如施工方案、技术交底、材料设备检查等;2.施工步骤:按照设计要求和施工方案进行盖板涵结构的施工;3.验收标准:按照相关标准和规范对盖板涵结构进行验收。

五、盖板涵结构维护与检修1.日常维护:定期清理盖板涵内的杂物,检查盖板、边墙及底部基础的状况;2.定期检修:定期对盖板涵结构进行检查和维修,确保设施正常运行;3.故障处理:发现故障及时进行处理,防止事故发生。

六、盖板涵结构在我国的应用案例及前景1.应用案例:我国许多城市都在市政建设中广泛应用盖板涵结构,如北京、上海、广州等;2.前景展望:随着城市化进程的加快,盖板涵结构在排水设施中的应用将更加广泛,同时对其设计、施工和维护等方面的技术要求也将不断提高。
