A341E拆解步骤１． 拆卸控制轴杠杆 拆卸空档启动开关 拆下锁紧螺钉 敲开锁紧垫圈、螺母 卸下空档启动开关 ２． 拆卸速度传感器 拆下速度传感器螺钉 拆下速度传感器及其上的O型密封圈３． 拆下O/D挡直接离合器速度传感器４． 拆下变速器前壳体 拆下节气门拉索夹子 拆下固定变速器前壳体的六个螺钉 取下变速器前壳体５． 拆下后壳体 卸下固定后壳体的六个螺钉 使用铜棒和锤子敲击后壳体 拆下后壳体６． 拆下速度表主动齿轮和速度传感器转子 取下卡环 取下速度表主动齿轮 取下钢球 取下传感器转子 取下板垣键及卡环７． 拆下油底壳 （注意不能反转油底壳向上，否则油底壳杂质会弄脏阀体）拆下固定油底壳的１９颗螺钉 用专用工具插进变速器壳体和油底壳之间切开所夹的密封胶（注意不要损伤油底壳） 分析油底壳内的微粒 检查油底壳内的杂质和微粒 并工具油底壳内的磁铁上的微粒分析变速器内的零件的磨损情况８． 拆下滤清器 反转变速器向上 取下固定滤清器上的三个螺钉 取下滤清器９． 拆下电磁阀导线 拧下２个螺钉 取下导线夹子 拆开电磁阀四个插头１０． 从壳体上卸下接线端子止动杆 从变速器壳体内拉出导线 并取下O型密封圈１１． 拆卸节气门阀拉索 从凸轮上拆下节气门拉索 从壳体上拆下节气门拉索和其上的O型密封圈１２． 拆卸阀体 拆固定阀体的２０个螺钉 拆下阀体 拆卸单向阀１３． 拆卸蓄压缓冲器 取出B－0蓄压缓冲器活塞及弹簧 取出C－2蓄压缓冲器活塞及弹簧取出B－2蓄压缓冲器活塞及弹簧取出C－0蓄压缓冲器盖、弹簧和活塞 取下所有活塞上的O型密封圈１４． 拆卸停车锁杆和棘爪 拆卸停车锁杆支架 从手控阀摆杆上拆下停车锁杆 取下弹簧 从壳体上拉出停车棘爪轴 拆下停车棘爪１５． 拆卸变速器控制轴 敲开锁套的锁止 移动锁套 使用冲子敲出弹簧销 拉出手控阀摆杆轴 取出手控阀摆杆 用螺丝刀拆下油封１６． 拆卸油泵 拆卸固定油泵的７个螺钉 再油泵的专用螺钉孔上拧上螺钉 取下油泵 从油泵上取下滚道 取出油泵上的O型密封圈１７． 拆卸超速传动行星齿轮排 从变速器壳体内取出超速传动直接离合器和超速传动行星齿轮排 取下齿圈 取下推力轴承和滚道１８． 拆卸超速传动制动器 取下卡环 取下压盘 取下５个钢片和５个摩擦片 拆卸超速传动支座的２个固定螺钉 取下卡环 使用专用工具取下超速传动支座总承 从超速传动支座取下滚道１９． 拆卸制动器B1 取下卡环 从进油孔处加压缩空气 取出制动器B1的盖、活塞总承和弹簧 拆卸O型密封圈２０． 拆卸离合器C1、C2 从壳体上拆下离合器C1、C2总承 取下推力轴承和轨道 拆下离合器C1 取下离合器C1上的止推垫（黄色） 取下推力轴承 剩下离合器C2２１． 拆卸制动带 拆卸拆下销子上的异形环 抽出销子 从壳体内取出制动带２２． 拆卸前排行星轮齿轮齿圈 从壳体内拆下前排行星轮齿轮齿圈 从前排行星轮齿轮齿圈上拆下滚道和推力轴承２３． 拆卸输出轴 用卡钳在输出轴上取出卡环 从壳体内取出输出轴２４． 拆卸拆卸前排行星轮齿轮 从壳体内取出行星轮齿轮 从行星轮齿轮上取出推力轴承和滚道２５． 拆卸太阳轮和单向离合器F1 从壳体内取出太阳轮和单向离合器F1 取出止推垫（黄色）２６． 拆卸制动器B2压盘摩擦片和钢片 拆下卡环 取出压盘 取出5个摩擦片5个钢片 取出活塞传动套 ２７． 拆卸制动器B2、B3和后行星齿轮排 取出卡环 重新装上输出轴 从壳体内取出制动器B2、B3和后行星齿轮排总承 从制动器B3上拆下推力轴承 从壳体上拆下片簧２８． 拆卸制动器B2进油管 拆下的零件应彻底清洗干净 然后用压缩空气吹干 所有的新摩擦片和制动带应在自动变速器油里面浸泡１５分钟以上 更换所有的密封圈 所有的配合副应先涂上自动变速器油再安装 轴承可涂上凡士林安装。
A341E自动变速器拆装(1)

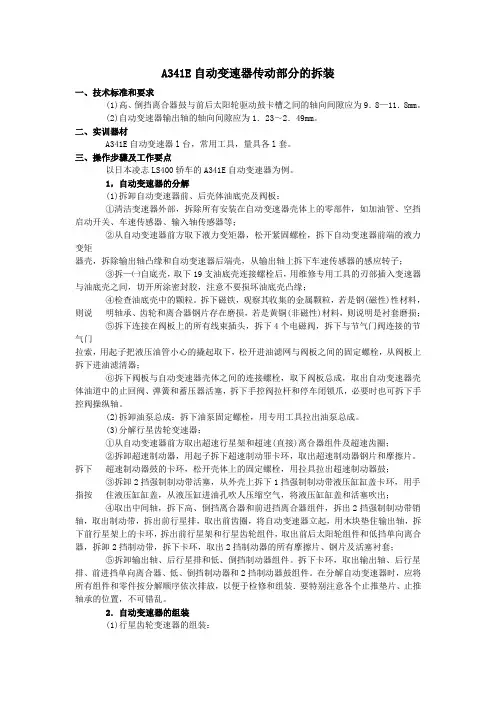

A341E自动变速器传动部分的拆装一、技术标准和要求(1)高、倒挡离合器鼓与前后太阳轮驱动鼓卡槽之间的轴向间隙应为9．8—11．8mm。
(2)自动变速器输出轴的轴向间隙应为1．23～2．49mm。
二、实训器材A341E自动变速器l台，常用工具，量具各l套。
三、操作步骤及工作要点以日本凌志LS400轿车的A341E自动变速器为例。
1，自动变速器的分解(1)拆卸自动变速器前、后壳体油底壳及阀板：①清洁变速器外部，拆除所有安装在自动变速器壳体上的零部件，如加油管、空挡启动开关、车速传感器、输入轴传感器等；②从自动变速器前方取下液力变矩器，松开紧固螺栓，拆下自动变速器前端的液力变矩器壳，拆除输出轴凸缘和自动变速器后端壳，从输出轴上拆下车速传感器的感应转子；③拆—㈠自底壳，取下19支油底壳连接螺栓后，用维修专用工具的刃部插入变速器与油底壳之间，切开所涂密封胶，注意不要损坏油底壳凸缘；④检查油底壳中的颗粒。
拆下磁铁，观察其收集的金属颗粒，若是钢(磁性)性材料，则说明轴承、齿轮和离合器钢片存在磨损，若是黄铜(非磁性)材料，则说明是衬套磨损；⑤拆下连接在阀板上的所有线束插头，拆下4个电磁阀，拆下与节气门阀连接的节气门拉索，用起子把液压油管小心的撬起取下，松开进油滤网与阀板之间的固定螺栓，从阀板上拆下进油滤清器；⑥拆下阀板与自动变速器壳体之间的连接螺栓，取下阀板总成，取出自动变速器壳体油道中的止回阀、弹簧和蓄压器活塞，拆下手控阀拉杆和停车闭锁爪，必要时也可拆下手控阀操纵轴。
(2)拆卸油泵总成：拆下油泵固定螺栓，用专用工具拉出油泵总成。
(3)分解行星齿轮变速器：①从自动变速器前方取出超速行星架和超速(直接)离合器组件及超速齿圈；②拆卸超速制动器，用起子拆下超速制动罪卡环，取出超速制动器钢片和摩擦片。
拆下超速制动器鼓的卡环，松开壳体上的固定螺栓，用拉具拉出超速制动器鼓；③拆卸2挡强制制动带活塞，从外壳上拆下1挡强制制动带液压缸缸盖卡环，用手指按住液压缸缸盖，从液压缸进油孔吹人压缩空气，将液压缸缸盖和活塞吹出；④取出中间轴，拆下高、倒挡离合器和前进挡离合器组件，拆出2挡强制制动带销轴，取出制动带，拆出前行星排，取出前齿圈，将自动变速器立起，用木块垫住输出轴，拆下前行星架上的卡环，拆出前行星架和行星齿轮组件，取出前后太阳轮组件和低挡单向离合器，拆卸2挡制动带，拆下卡环，取出2挡制动器的所有摩擦片、钢片及活塞衬套；⑤拆卸输出轴、后行星排和低、倒挡制动器组件。
自动变速箱A341E拆装
