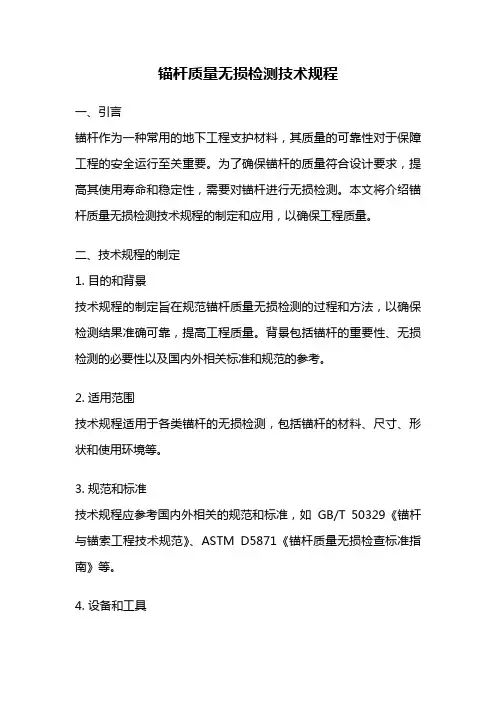

锚杆质量无损检测技术规程

锚杆质量无损检测技术规程一、引言锚杆作为一种常用的地下工程支护材料，其质量的可靠性对于保障工程的安全运行至关重要。

为了确保锚杆的质量符合设计要求，提高其使用寿命和稳定性，需要对锚杆进行无损检测。

本文将介绍锚杆质量无损检测技术规程的制定和应用，以确保工程质量。

二、技术规程的制定1. 目的和背景技术规程的制定旨在规范锚杆质量无损检测的过程和方法，以确保检测结果准确可靠，提高工程质量。

背景包括锚杆的重要性、无损检测的必要性以及国内外相关标准和规范的参考。

2. 适用范围技术规程适用于各类锚杆的无损检测，包括锚杆的材料、尺寸、形状和使用环境等。

3. 规范和标准技术规程应参考国内外相关的规范和标准，如GB/T 50329《锚杆与锚索工程技术规范》、ASTM D5871《锚杆质量无损检查标准指南》等。

4. 设备和工具技术规程应规定适用于锚杆无损检测的设备和工具，包括超声波探伤仪、磁粉探伤仪等。

5. 检测方法技术规程应规定不同类型锚杆的无损检测方法，如超声波检测、磁粉检测等。

对于不同材质、尺寸和形状的锚杆，应制定相应的检测方法。

6. 检测过程技术规程应规定锚杆无损检测的详细过程，包括检测前的准备工作、检测仪器的校验和调试、检测操作的要点和注意事项等。

7. 结果评定技术规程应规定无损检测结果的评定标准和方法，包括缺陷的判定标准、锚杆质量等级的划分等。

8. 报告和记录技术规程应规定无损检测结果的报告和记录要求，包括检测报告的格式、内容要求以及记录保存的期限等。

三、技术规程的应用1. 检测前准备在进行锚杆无损检测之前，应对检测设备进行校验和调试，确保其正常工作。

同时，对待检锚杆进行清洁和标记，准备好相应的检测工具和材料。

2. 检测操作按照技术规程中规定的检测方法和操作要点，对待检锚杆进行无损检测。

操作时应注意保持仪器的稳定和准确，避免因人为因素导致检测结果的误差。

3. 结果评定根据技术规程中规定的评定标准和方法，对检测结果进行评定，判定锚杆是否合格。

锚杆锚索检测标准

洞湾煤矿锚杆锚索质量检测和检查验收标准
根据山东能源贵州矿业有限公司生产技术管理规范要求，结合我矿实际，特制定锚杆锚索检测规定。

一、锚杆支护质量检测
1、锚杆锚固力检测锚杆必须按规定做拉力试验。

在井下做锚固力实验时，必须有安全措施。

试验数量，锚杆锚固力检测抽样率为3％，巷道每成巷30—50米或300根（含300根以下）顶帮各抽样一组（共9根）进行检查。

巷道内的锚索每20根抽检2根，锚索锚固力用张拉油缸进行检测。

巷道交岔点和硐室的锚索视其支护状况确定是否需要检测，由分管矿长或分管副总确定。

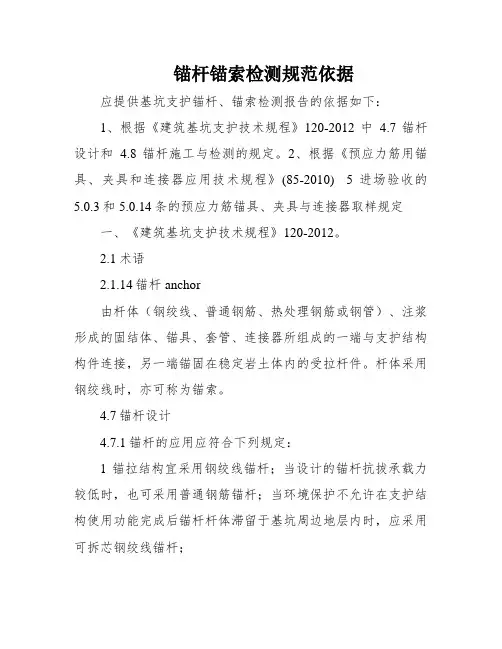

锚杆锚索检测规范依据

锚杆锚索检测规范依据应提供基坑支护锚杆、锚索检测报告的依据如下：1、根据《建筑基坑支护技术规程》120-2012中4.7锚杆设计和 4.8锚杆施工与检测的规定。

2、根据《预应力筋用锚具、夹具和连接器应用技术规程》(85-2010) 5进场验收的5.0.3和5.0.14条的预应力筋锚具、夹具与连接器取样规定一、《建筑基坑支护技术规程》120-2012。

2.1术语2.1.14锚杆anchor由杆体（钢绞线、普通钢筋、热处理钢筋或钢管）、注浆形成的固结体、锚具、套管、连接器所组成的一端与支护结构构件连接，另一端锚固在稳定岩土体内的受拉杆件。

杆体采用钢绞线时，亦可称为锚索。

4.7锚杆设计4.7.1锚杆的应用应符合下列规定：1锚拉结构宜采用钢绞线锚杆；当设计的锚杆抗拔承载力较低时，也可采用普通钢筋锚杆；当环境保护不允许在支护结构使用功能完成后锚杆杆体滞留于基坑周边地层内时，应采用可拆芯钢绞线锚杆；2在易塌孔的疏松或稍密的砂土、碎石土、粉土层，高液性指数的饱和粘性土层，高水压力的各类土层中，钢绞线锚杆、普通钢筋锚杆宜接纳套管护壁成孔工艺；3锚杆注浆宜接纳二次压力注浆工艺；4锚杆锚固段不宜设置在淤泥、淤泥质土、泥炭、泥炭质土及松散填土层内；5在复杂地质条件下，应通过现场试验确定锚杆的适用性。

4.7.9钢绞线锚杆、普通钢筋锚杆的构造应符合下列规定：5锚杆杆体用钢绞线应符合现行国家标准《预应力混凝土用钢绞线》GB/T5224的有关规定；6普通钢筋锚杆的杆体宜选用HRB335、HRB400级螺纹钢筋；7应沿锚杆杆体全长设置定位支架；定位支架应能使相邻定位支架中点处锚杆杆体的注浆固结体保护层厚度不小于10mm，定位支架的间距宜按照锚杆杆体的组装刚度确定，对自在段宜取1.5m～2.0m；对锚固段宜取1.0m～1.5m；定位支架应能使各根钢绞线彼此星散；8钢绞线用锚具应符合现行国家标准gb t 2007《预应力筋用锚具、夹具和连接器》GB/T的规定；4.8锚杆施工与检测4.8.7预应力锚杆张拉锁定时应符合下列要求：1当锚杆固结体的强度达到设计强度的75%且不小于15MPa后，方可进行锚杆的张拉锁定；2拉力型钢绞线锚杆宜接纳钢绞线束整体张拉锁定的办法；3锚杆锁定前，应按表4.8.8的张拉值进行锚杆预张拉；锚杆张拉应平缓加载，加载速度不宜大于0.1Nk/min,此处，Nk为锚杆轴向拉力标准值；在张拉值下的锚杆位移和压力表压力应保持稳定当锚头位移不稳定时，应判定此根锚杆不合格；4锁定时的锚杆拉力应考虑锁定过程的预应力损失量；预应力损失量宜通过对锁定前、后锚杆拉力的测试确定；缺少测试数据时，锁定时的锚杆拉力可取锁定值的1.1倍～1.15倍；5锚杆锁定尚应考虑相邻锚杆张拉锁定引起的预应力损失，当锚杆预应力损失严重时，应进行再次锁定；锚杆出现锚头松弛、脱落、锚具失效等情况时，应及时进行修复并对其进行再次锁定；6当锚杆需要再次张拉锁定时，锚具外杆体的长度和完好程度应满足张拉要求。

支护检测——锚杆（索）和土钉检测

支护检测——锚杆（索）和土钉检测摘要：随着地下空间的施工难度加大和支护工程质量的严格控制，对其施工质量检验的要求越来越高，在基坑及边坡支护工程中，由于锚杆设置灵活、施工方便、成本低、可靠性高，大量的锚杆或其他构件与支护结构组合而成，本文探讨了以广东省检测标准的为主的支护锚杆及土钉常用的几种检测方法，分析了检测过程中的要点和存在的问题，保证和提高了锚杆、土钉检测的准确性。

关键词：支护锚杆（索）、土钉检测1.基本概念根据JGJ120-2012《建筑基坑支护技术规程》第2.1.14条术语：锚杆是一端由杆体（钢绞线、预应力螺纹钢筋、普通钢筋或钢管）、灌浆固结体、锚杆和套管组成，锚固件，与支承结构件相连，另一端锚固于稳定岩土中的一种受力构件，在使用钢绞线的情况下，又称锚索；第2.1.18条：土钉是将土体埋入土中，通过灌浆而形成的一种具有承受拉力与剪力的杆件，比如用钢筋桩身和灌浆加固体构成的钢筋土钉，将其打入土中。

不同之处在于：①锚杆由锚具和套管组成，而土钉只是在桩身四周灌浆，二者的差别在于有没有“锚”；②锚杆主要承受拉力作用，土钉主要承受拉力和剪力作用。

所以土钉比起锚杆来说，其抗拔力设计值往往较小。

1.锚杆检测锚杆检测是对锚杆承载力、锚杆锚固质量和锚杆变形状态的测试和试验，包括施工前为设计和施工提供依据的基本试验、蠕变试验和施工后为工程竣工验收提供依据的验收试验、锁定力试验。

2.1基本试验在工程锚杆正式开工之前，对锚杆的极限抗拔承载能力进行研究，为了选择和确定锚杆的设计参数及施工技术。

2.2蠕变试验在软土中放置的锚杆，在承受较大的载荷时，会发生较大的蠕变，为了解软土中锚杆的工作性能，国内外相关规范均对其进行了规范；国内锚杆规定，凡塑指数在17以上的土壤中、极度风化的泥质岩层中、在节理裂隙发育并充满粘土的岩层中的锚杆，必须进行蠕变实验。

2.3锁定力试验锚杆锁定力是锚杆材料、加工和施工安装质量的综合反映，是锚杆质量检测的一项基本内容。

关于进一步规范锚杆、锚索支护设计、施工及质量检查、验收的通知

关于进一步规范锚杆、锚索支护设计、施工及质量检查、验收的通知各煤矿：针对近期公司各煤矿井巷掘进、维修工程采用锚杆(索)支护多次出现工程质量低劣，支护强度不够导致变形严重，甚至出现片帮和垮冒顶，严重影响使用功能，重复维修及处理垮冒给公司造成较大经济损失的问题。

经公司研究决定，在公司印发的《xxx有限公司井巷掘进支护管理办法》(xxx字〔2013〕xx号)基础上，进一步规范井巷掘进、维修使用锚杆、锚索支护的设计、施工及质量检查、验收等管理工作，现通知如下：一、锚杆、锚索支护设计要求1、在使用锚杆、锚索支护井巷掘进、维修工程施工前，必须在编制作业规程或安全技术措施中进行支护设计。

设计参数、材质和规格要与规程、措施一并向施工单位、矿相关管理人员贯彻、学习。

设计必须包括以下内容：（1）巷道名称、位置、用途、规格；（2）地质条件及围岩分类，包括巷道所处层位、煤层及顶底板岩性、类别、煤层硬度、周围采掘情况、构造、水文及瓦斯情况等；（3）锚杆（锚索）材质、强度、规格、布置间排距、角度及确定依据；锚杆（锚索）托盘材质、强度、规格；（4）锚杆（锚索）锚固参数（孔径、锚固长度、锚固剂选型）及确定依据；（5）锚杆（锚索）预紧力矩（预紧力）、工作锚固力；（6）护表构件（梯子梁、钢带、网）形式、强度、规格；（7）支护材料单位消耗量；（8）现场监测方案；（9）补强加固措施。

2、支护参数、材质、规格要结合施工地段围岩岩性、结构及构造等情况进行分类设计，严禁千篇一律。

3、沿煤层顶板施工的矩形、倒梯形巷道的锚杆(索)支护，两帮最上一根锚杆与顶板要有不小于20°夹角，且锚固段必须全部设计在顶板岩石内；顶部两侧锚杆要向巷帮侧布置，与顶板夹角不大于75°；若顶部锚索数量多于3根，两帮侧锚索布置要向巷帮侧布置，与顶板夹角不大于80°。

4、巷宽大于4.2m时或矿压大、呈现发育构造地段采用锚杆(索)支护时，顶部锚索配套工字钢形成组合梁支护，但锚索间距不宜超过1.5m，工字钢梁总长不大于2.0m(否则布置两组组合梁)。

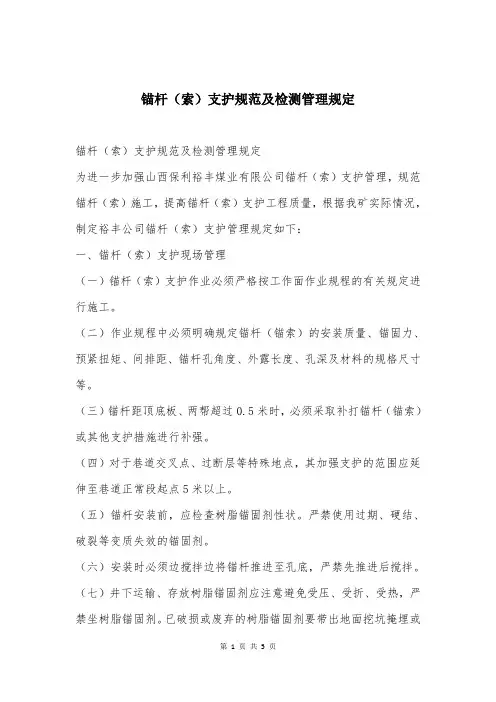

锚杆(索)支护规范及检测管理规定

锚杆（索）支护规范及检测管理规定锚杆（索）支护规范及检测管理规定为进一步加强山西保利裕丰煤业有限公司锚杆（索）支护管理，规范锚杆（索）施工，提高锚杆（索）支护工程质量，根据我矿实际情况，制定裕丰公司锚杆（索）支护管理规定如下：一、锚杆（索）支护现场管理（一）锚杆（索）支护作业必须严格按工作面作业规程的有关规定进行施工。

（二）作业规程中必须明确规定锚杆（锚索）的安装质量、锚固力、预紧扭矩、间排距、锚杆孔角度、外露长度、孔深及材料的规格尺寸等。

（三）锚杆距顶底板、两帮超过0.5米时，必须采取补打锚杆（锚索）或其他支护措施进行补强。

（四）对于巷道交叉点、过断层等特殊地点，其加强支护的范围应延伸至巷道正常段起点5米以上。

（五）锚杆安装前，应检查树脂锚固剂性状。

严禁使用过期、硬结、破裂等变质失效的锚固剂。

（六）安装时必须边搅拌边将锚杆推进至孔底，严禁先推进后搅拌。

（七）井下运输、存放树脂锚固剂应注意避免受压、受折、受热，严禁坐树脂锚固剂。

已破损或废弃的树脂锚固剂要带出地面挖坑掩埋或采用其他方式妥善处理，严禁混入煤流系统中。

（八）对于断层破碎带、煤层松软区、地质构造变化带、地应力异常区、动压影响区等围岩支护条件复杂区域，必须及时编制安全技术措施调整支护方式，选择加密锚杆、全长锚固、锚索补强、点柱、架棚及锚架联合支护等强化支护措施。

（九）锚杆（索）支护作业场所必须备有5～10架备用棚及其它材料，以备改变支护方式和抢险之需。

（十）对锚杆（索）支护巷道应进行定期检查。

发现顶板、煤帮失效的锚杆应及时补打，对松动的螺母应及时紧固。

（十一）锚杆(索)支护巷道，当班掘出，当班应打好锚杆，顶板有效支护距迎头最大空顶距离不超过200mm，且临时支护距离必须符合作业规程规定,锚索滞后、帮锚滞后距离要符合作业规程规定。

（十二）严禁将锚杆（索）乱堆乱放，必须上架或吊挂管理；存放运输要保证锚杆（索）干净、无锈，以免影响锚固力；安装锚索使用锚索钻机带专用夹具搅拌器安装，张拉锚索应在锚固剂搅拌均匀1小时后进行。

锚杆及锚索拉拔力检验规范

河北省矾山磷矿有限公司之阳早格格创做砂浆锚杆及树脂锚索推拔力考验典型为加强井巷工程动工管造，进一步典型锚网喷、锚注及锚索等支护形式的动工止为，搞佳工程品量，分离尔矿天量条件战动工图安排央供，特造定本推拨力查看典型.一、总则根据GB50086-2001《锚杆喷射混凝土支护技能典型》，MT/T879-2000《煤矿预应力锚固动工技能典型》，MT 5009-1994《煤矿井巷工程品量考验评比尺度》，锚杆、锚索支护必须举止推拔力考查强度检测，品量切合安排央供，才搞仄常接付使用.矿山井修工程中的锚杆支护、锚喷支护、锚网喷支护、少锚索支护的推拔力考查由死产技能处工程品量组控造构造举止，采矿部、仄安处、动工单协共处事.二、考验脚段推拔力尝试的脚段是判决巷讲围岩的可锚性、评介锚杆锚索、树脂、围岩锚固系统的本能战锚固力，考验必须现场举止.三、考验设备（1）、SW-300锚杆推拔仪（处事压力63MPa、丈量范畴0-300kN）.（2）主要用于锚杆、钢筋等锚固体的锚固力检测，是锚杆动工支护工程战锚索品量检测的必备仪器.四、推拔考验央供1、抗拔力应切合以下确定合格：最矮值没有小于安排的 90%劣良：最矮值没有小于安排值.查看数量：每拆置300根锚杆，抽试三组举止尝试，每组没有得少于3 根，其中每组拱顶锚杆2根，边助锚杆1根；锚索尝试数量与总数的5%.2、锚杆合格条件为共组锚杆锚固力或者推拔力的仄衡值，应大于或者等于轴背推力安排值；共组单根锚杆的轴背锚固力或者推拔力，没有得矮于安排值的90％.尝试央供：ф16mm左旋无纵筋等强螺纹钢锚杆，抗拔力大于42.5KN.3、锚索合格条件为最先锚索支护资料要切合动工步伐的确定，且最小锚固少度要≥1.5米；分级弛推，分级办法为0—30千牛—60千牛—90千牛—130千牛.尝试央供：ASTMA419-98(1*7×15.24mm)单根钢绞线，抗拔力大于120KN.五、推拔考验步调1、树脂锚固推拔尝试应正在拆置后0.5～4.0小时举止，火泥砂浆锚固推拔尝试应正在拆置后15天举止，时间过短做用固化后的强度，时间过少则果巷讲围岩爆收变形做用丈量截止.2、弛推机具的校验：弛推前必须把弛推机具、测力拆置及所需附属机具准备齐齐，并皆举止过庄重的率定的校验.3、千斤顶的采用必须与锚杆锚索级别相配套，输着力应谦脚超弛推的央供，普遍宜大于安排弛推力的1.5倍，但是没有宜超出安排弛推力的2倍.4、现场弛推用的压力表粗度没有得矮于1.5级，并用粗度没有矮于0.4级压力表标定，处事时最大压力值应没有超出表盘量程的75%，最小压力值没有该小于压力表量程的25%.5、保证锚杆推力计油缸的核心线与锚杆轴线沉合，考查前，查看脚动泵或者电动泵的油量战各对接部位是可坚韧，确认无误后再举止尝试；尝试起码由二人完毕，一人加载，一人记录.6、锚杆、锚索的推力必须切合安排央供，若检测创造有分歧格局面，对于动工单位按每根奖款1000元，偏偏沉新补挨，可则月终没有予查支.7、宽禁出现漏挨锚杆局面，果特殊本果缺挨的，动工单位必须随后补齐挨齐，可则奖动工单位每根500元.8、锚索拆置48小时后，如创造预紧力低沉，必须即时补推.六、仄安确定1、推拔计正在尝试历程中应牢固牢固，推拔时应缓缓天逐级匀称加载，并做仔细记录.2、推起锚杆锚索时，推拔拆置下圆战二侧没有得站人，共时设博人监视顶板，以包管支配人员仄安.3、尝试锚杆锚索按确定比率尝试，采用佳尝试面，没有克没有及搞损害性考查.4、弛推尝试需拆设仄台时，必须坚韧稳当，并经查看合格后圆可使用.5、推拔时宽禁有人通过，二边搁佳警戒，以预防工具脱降伤人.6、百般锚具正在弛推战锁定历程中，没有得敲打或者剧烈振动，预防夹片做废而飞出伤人.九、该典型自下收之日起实止.附：锚杆推拔力考验记录表、锚杆推拔力考验记录表死产技能处2013年7月16日锚杆推拔力考验记录表年月日锚杆推拔力考验记录表年月日。

cecs22-2005 cecs 22-2005 岩土锚杆(索)技术规程(附条文说明)

cecs22-2005 cecs 22-2005 岩土锚杆(索)技术规程(附条文说明)
CECS22-2005 是中国工程标准化协会发布的《岩土锚杆(索)技术规程(附条文说明)》。

这个规程主要针对岩土工程中使用的锚杆（包括锚索）的技术要求和施工规范进行了详细的规定。

以下是规程的主要内容：
1. 锚杆（索）的定义和分类
2. 锚杆（索）的材料要求和性能指标
3. 锚杆（索）的施工前准备工作
4. 锚杆（索）的设计原则和计算方法
5. 锚杆（索）的施工工艺和施工方法
6. 锚杆（索）的监理和验收标准
7. 锚杆（索）的检测方法和质量评定标准
8. 锚杆（索）施工中的安全措施和注意事项
9. 锚杆（索）施工中常见问题的处理方法
10. 锚杆（索）的质量保证和质量控制要求
11. 锚杆（索）施工项目的档案管理和资料归档要求
12. 锚杆（索）相关术语的定义和解释
规程附录中还有一些相关的条文说明，用于进一步解释规程中的一些条款和要求。

CECS22-2005 旨在提高锚杆（索）在岩土工程中的施工质量和安全性，促进岩土工程的发展。

它适用于各类岩土工程项目中锚杆（索）的设计、施工和验收，包括公路、铁路、隧道、水利、地铁等工程。

工程锚杆检测方案

工程锚杆检测方案一、检测方案的制定1.1锚杆检测的目的工程锚杆的检测主要是为了评估其受力情况和使用寿命，保证其安全性和稳固性。

通过检测，可以及时发现锚杆的问题和隐患，采取相应的维修和加固措施，确保建筑结构的安全。

1.2锚杆检测的时间锚杆的检测时间间隔一般应根据其设计使用寿命和具体的使用环境来确定。

一般情况下，建议对锚杆进行定期的年度检测，并在发现异常情况时进行及时的检测。

1.3锚杆检测的内容锚杆的检测内容主要包括锚杆的表面情况、受力情况、防腐情况等方面。

具体包括锚杆的外观检查、拉力测试、超声波检测、防腐涂层检测等项目。

1.4锚杆检测的标准锚杆检测应遵循相关的国家标准和规范，如GB50367-2013《建筑结构混凝土结构、钢筋混凝土结构和预应力混凝土结构锚杆设计规范》等相关标准。

二、一般检测方法和步骤2.1外观检查外观检查主要是对锚杆的表面、连接件、锚固端等部位进行观察和检查，发现裂缝、腐蚀、变形等情况。

检测人员可以选择使用目视检查、摸索检查、摄像检查等方法。

2.2拉力测试拉力测试是对锚杆的受力情况进行检测，主要是通过安装拉力计和拉力测试仪器，进行拉力测试。

通过测试可以得出锚杆的拉力和变形情况，判断锚杆的受力是否符合要求。

2.3超声波检测超声波检测是利用超声波技术对锚杆及其锚固端的混凝土构件进行无损检测。

通过超声波检测可以发现锚杆的裂缝、空腔、损伤等问题，为锚杆的维护提供科学依据。

2.4防腐涂层检测防腐涂层检测主要是对锚杆的防腐层进行检查，发现腐蚀、粉化、脱落等情况。

可以使用涂层测厚仪、涂层粉末探伤仪等仪器进行检测。

2.5数据分析和评定通过对检测数据的整理和分析，可以对锚杆的使用情况进行评定，判断锚杆的安全性和稳固性是否符合要求。

并可以根据检测结果，制定相应的维护和加固方案。

三、检测方案的实施3.1检测人员的要求锚杆的检测应由具备相关资质和经验的专业人员进行，如结构工程师、土木工程师等。

检测人员应具备相关的专业知识和技能，能够熟练运用检测仪器和设备。

锚杆与锚索拉拔力检验规范

河北省矾山磷矿有限公司砂浆锚杆及树脂锚索拉拔力检验规范为加强井巷工程施工管理，进一步规范锚网喷、锚注及锚索等支护形式的施工行为，搞好工程质量，结合我矿地质条件和施工图设计要求，特制定本拉拨力检查规范。

一、总则根据GB50086-2001《锚杆喷射混凝土支护技术规范》，MT/T879-2000 《煤矿预应力锚固施工技术规范》，MT 5009-1994《煤矿井巷工程质量检验评定标准》，锚杆、锚索支护必须进行拉拔力试验强度检测，质量符合设计要求，才能正常交付使用。

矿山井建工程中的锚杆支护、锚喷支护、锚网喷支护、长锚索支护的拉拔力试验由生产技术处工程质量组负责组织进行，采矿部、安全处、施工单配合工作。

二、检验目的拉拔力测试的目的是判定巷道围岩的可锚性、评价锚杆锚索、树脂、围岩锚固系统的性能和锚固力，检验必须现场进行。

三、检验设备（1）、SW-300 锚杆拉拔仪（工作压力63MPa、测量范围0-300kN）。

（2）主要用于锚杆、钢筋等锚固体的锚固力检测，是锚杆施工支护工程和锚索质量检测的必备仪器。

四、拉拔检验要求1、抗拔力应符合以下规定合格：最低值不小于设计的90%优良：最低值不小于设计值。

检查数量：每安装300根锚杆，抽试三组进行测试，每组不得少于 3 根，其中每组拱顶锚杆 2 根，边帮锚杆 1 根；锚索测试数量取总数的5%。

2、锚杆合格条件为同组锚杆锚固力或拉拔力的平均值，应大于或等于轴向拉力设计值；同组单根锚杆的轴向锚固力或拉拔力，不得低于设计值的90％。

测试要求：ф16mm 左旋无纵筋等强螺纹钢锚杆，抗拔力大于42.5KN。

3、锚索合格条件为首先锚索支护材料要符合施工措施的规定，且最小锚固长度要≥ 1.5米；分级张拉，分级方式为0—30 千牛—60 千牛—90 千牛—130 千牛。

测试要求：ASTMA419-98(1*7 ×15.24mm)单根钢绞线，抗拔力大于120KN。

五、拉拔检验程序1、树脂锚固拉拔测试应在安装后0.5～4.0 小时进行，水泥砂浆锚固拉拔测试应在安装后15 天进行，时间过短影响固化后的强度，时间过长则因巷道围岩发生变形影响测量结果。

支护锚杆和土钉验收检测实施细则

1 目的为正确使用锚杆拉力计检验锚杆抗拔承载力，保证检测精度，制定本细则。

2 适应范围本细则适用于基坑支护工程、边坡工程等拉力型锚杆（包括锚索）、土钉的验收。

3 编制依据本细则依据《建筑地基基础检测规范》DBJ 15-60-2008编制。

4 仪器设备4.1试验加载宜采用油压千斤顶，千斤顶的作用力方向应与土钉、支护锚杆轴线重合。

4.2土钉、支护锚杆的验收试验的加载反力装置宜采用支座横梁反力装置，在下列条件下也可采用承压板式反力装置。

⑴支护锚杆支撑体系中设置有连续墙、排桩、腰梁、圈梁等支撑构件，支撑构件能提供足够的加载反力。

⑵土质边坡、基坑侧壁设置有足够厚度的混凝土面层，或在土钉、支护锚杆周围为试验而设置有足够厚度的混凝土面层，混凝土面层能提供足够的加载反力。

4.3支座横梁反力装置应符合下列规定：⑴加载反力装置能提供的反力不得小于最大试验荷载的1.2 倍；⑵对加载反力装置的主要构件进行强度和变形验算；⑶支座底的压应力不宜大于支座底的岩土承载力特征值的1.5 倍；⑷土钉、支护锚杆中心与支座边的距离应大于等于1B（B 为支座边宽）且大于1.0m。

4.4承压板式反力装置应符合下列规定：⑴承压板应有足够的刚度，可由钢板或方木等制作而成。

⑵承压板应有足够的面积，试验时支撑构件或混凝土面层不得破坏。

4.5宜采用位移传感器或大量程百分表对土钉、支护锚杆位移进行测量，其安装应符合下列规定：⑴位移测量点应选择在非受力的土钉、支护锚杆杆体上或土钉、支护锚杆顶部，不得选择在千斤顶上。

⑵应安装1～2 个位移测试仪表。

⑶位移测量方向应沿着土钉、支护锚杆的轴向变形方向。

⑷基准桩中心与土钉、支护锚杆中心的距离应大于等于6d（d 为土钉、锚杆孔直径）且大于1.0m，基准桩中心与承压板（反力支座）边的距离应大于承压板（反力支座）边宽且大于1.0m。

⑸基准梁应具有足够的刚度，并应稳固地安置在基准桩上。

⑹基准桩、基准梁和固定位移测量仪表的夹具应避免太阳照射、振动及其他外界因素的影响。

主动网锚杆拉拔试验规范标准

锚杆拉拔试验规范标准采取锚杆拉拔力试验的标准一般是根据GB50086-2001《锚杆喷射混凝土支护技术规范》，锚杆支护必须进行强度检测。

1.锚杆工程所用原材料、钢材、水泥浆、水泥砂浆标号必须符合设计要求。

2.锚固体的直径、标高、深度和倾角必须符合设计要求。

3. 锚杆的组装和安放必须符合《土层锚杆设计与施工规范》（CECS22：90）的要求。

4.锚杆的张拉、锁定和防锈处理必须符合设计和施工规范的要求。

5.土层锚杆的试验和监测必须符合设计和施工规范的规定。

6.隧道锚杆拉拔试验采用的标准是《中空锚杆技术条件》TB/T3209-2008锚杆拉拔试验的基本项目：1.水泥、砂浆及接驳器必须经过试验，并符合设计和施工规范的要求，有合格的试验资料。

2.在进行张拉和锁定时，台座的承压面应平整，并与锚杆的轴线方向垂直。

3.进行基本试验时，所施加最大试验荷载（QMAX）不应超过钢丝、钢绞线、钢筋强度标准值的0.8倍。

4.基本试验所得的总弹性位移应超过自由段理论弹性伸长的80%，且小于自由段长度与1/2锚固段长度之和的理论弹性伸长。

基坑锚杆试验一、锚杆托板安装质量检测1、锚杆托板应安装牢固,与组合构件一同紧贴围岩表面,不松动;2、质量检测一半采用实地观察和现场扳动;3、每个测点应以一排为单位进行检测。

组合件与铺网安装质量检测应符合以下要求:1、采用现场观察法检测;2、组合构件应与金属网紧贴巷道表面;3、尺量网片搭接长度及连网点距离要符合设计要求;4、网间要求连接牢固。

二、锚索安装工程质量检测1、锚索拉拔实验采用锚索张拉设备在井下巷道中完成,与锚杆类似。

2、锚索预紧力检测采用锚索张拉设备对已安装锚索的预紧力进行检测。

最低值应不小于设计值的90%。

对于不合格的锚索要进行重新张拉。

3、锚索的几何参数包括间、排距。

依据《煤炭工业锚喷支护施工技术规范》和《煤炭工业锚喷技术设计规范》锚杆(锚索)锚固拉拔力试验应符合下列规定:安装锚，锚杆抗拔力不低于100KN,锚索抗拔力不低于200KN 锚杆的抗拔力为100KN,锚索为200KN,用抗拔力器进行拉力试验,达到设计要求的90%,为合格。

锚杆质量检测方法及要求

锚杆质量检测方法及要求引言：锚杆是一种常用的地下工程支护材料，它在许多工程中起到了重要的作用。

为了确保锚杆的质量达到设计要求并能够满足工程需求，需要对锚杆进行质量检测。

本文将从锚杆质量检测的目的、常用的质量检测方法和相应的要求等方面进行探讨。

一、锚杆质量检测的目的锚杆质量检测的目的在于保证锚杆的质量达到设计要求，并确保其具有足够的强度和稳定性，能够满足工程的使用要求。

通过质量检测可以及时发现和处理锚杆制作和施工过程中可能存在的质量问题，确保工程的安全可靠性。

二、锚杆质量检测的方法1.直接观察法直接观察法是最基本的质量检测方法之一，通过对锚杆进行裸眼观察，检查其外观是否完整、光滑，并且无明显的裂缝、变形等缺陷。

同时还需要检查锚杆的连接部分是否牢固、无松动现象。

2.物理性能测试法物理性能测试法是对锚杆进行一系列物理力学性能测试的方法，包括抗拉强度、抗剪强度、抗压强度等相关测试。

通过这些测试可以了解锚杆的强度特性，并判断其是否符合设计要求。

3.超声波检测法超声波检测法是通过利用超声波在材料中传播和反射的特性，对锚杆进行测量和分析的方法。

它可以非破坏性地检测锚杆内部的缺陷、裂纹以及材料的均匀性等。

这种方法快速、准确，并且可以实时监测数据。

4.磁粉探伤法磁粉探伤法是利用铁磁性材料在外磁场作用下产生磁化强化现象来探测材料内部缺陷的方法。

在锚杆质量检测中，可以通过磁粉探伤法来检测锚杆表面和内部的裂纹、气孔等缺陷，以及检测焊接部位是否牢固。

5.金相显微镜检测法金相显微镜检测法是对锚杆材料进行金相组织观察和分析的方法。

通过金相显微镜的观察，可以了解锚杆材料的晶体结构、相对比例、晶粒大小等，并判断其是否符合标准要求。

三、锚杆质量检测的要求1.符合相关标准锚杆质量检测需要符合规范和标准的要求。

如在国内，需要符合《锚杆与锚索的材料与试验方法》以及《地下工程施工技术规范》等标准。

2.检测设备准确可靠锚杆质量检测所用的设备需要准确、可靠，并且具备相应的标定和校准程序。

水电水利工程预应力锚索锚固质量无损检测规程-条文说明

水电水利工程预应力锚索锚固质量无损检测规程条文说明（初稿）1 总则1. 0.1锚索锚固质量无损检测技术已在水电工程中得到广泛应用为统一锚索锚固质量检测方法及成果评价标准，特制定本标准。

锚索无损检测是对锚索实施无损害或不改变其性能的检测，目前普遍采用且成熟的方法为声反射法，该方法具有无损、便捷、准确等特点，已在锚索锚固质量无损检测中得到广泛应用。

本标准所指的检测方法为声波反射法。

依据《岩土锚杆与喷射混凝土支护技术规范》（GB50086）第10.1.5条规定“全长粘结型锚索，应检查砂浆密实度，注浆密实度大于75%方为合格”。

依据目前水电水利工程的习惯用语，锚索注浆密实度能更确切地表述锚索注浆质量，本标准定义锚索中充填粘结物的密实程度为注浆密实度。

1.0.1 为确保水电水利工程预应力锚索施工质量，统一锚索质量无损检测方法，为设计和施工验收提供可靠依据，使锚索施工质量检测工作符合安全适用、技术先进、数据准确和正确评价的要求，制定本规程。

1.0.3其它工程是指水电工程的相关工程，如进场道路、采石场等。

3 基本规定3.0.3检测前应收集以下与检测有关的资料：1工程项目用途、规模、结构，项目锚索的设计类别及功能、设计数量、设计长度范围；2工程项目的锚索设计布置图、施工工艺、施工记录、监理记录；3与锚索工程有关的地形、地质资料。

4检测方案宜包括：工程概况、编制依据、检测方法、检测内容、工艺流程、现场检测关键过程控制、质量判断标准、检测数量、检测成果形式及提交和存档、检测质量保障措施、不合格锚索的处置、检测机构职责和功能设置等。

5地质缺陷会对检测原始波形产生影响，进而影响锚索质量的评判结果。

检测期间，应对处于不良地质条件部位的锚索进行记录，确定不良地质体在岩体内的分布状况。

不良地质因素主要包括：断层破碎带、软弱夹层、溶洞等。

一般在地质缺陷部位支护工程量增大，或支护形式变更，检测单位需根据实际情况调整检测方案。

3. 0.4水电工程的锚索数量较大，施工周期较长，一般同步开展检测单位引进与锚索模拟试验。

锚杆锚索检测规范依据

应提供基坑支护锚杆、锚索检测报告的依据如下：1、根据《建筑基坑支护技术规程》JGJ120-2012中锚杆设计和锚杆施工与检测的规定。

2、根据《预应力筋用锚具、夹具和连接器应用技术规程》(JGJ85-2010) 5进场验收的和条的预应力筋锚具、夹具与连接器取样规定一、《建筑基坑支护技术规程》JGJ120-2012。

术语锚杆 anchor由杆体（钢绞线、普通钢筋、热处理钢筋或钢管）、注浆形成的固结体、锚具、套管、连接器所组成的一端与支护结构构件连接，另一端锚固在稳定岩土体内的受拉杆件。

杆体采用钢绞线时，亦可称为锚索。

锚杆设计锚杆的应用应符合下列规定：1锚拉结构宜采用钢绞线锚杆；当设计的锚杆抗拔承载力较低时，也可采用普通钢筋锚杆；当环境保护不允许在支护结构使用功能完成后锚杆杆体滞留于基坑周边地层内时，应采用可拆芯钢绞线锚杆；2在易塌孔的松散或稍密的砂土、碎石土、粉土层，高液性指数的饱和粘性土层，高水压力的各类土层中，钢绞线锚杆、普通钢筋锚杆宜采用套管护壁成孔工艺；3锚杆注浆宜采用二次压力注浆工艺；4锚杆锚固段不宜设置在淤泥、淤泥质土、泥炭、泥炭质土及松散填土层内；5在复杂地质条件下，应通过现场试验确定锚杆的适用性。

钢绞线锚杆、普通钢筋锚杆的构造应符合下列规定：5锚杆杆体用钢绞线应符合现行国家标准《预应力混凝土用钢绞线》GB/T5224的有关规定；6 普通钢筋锚杆的杆体宜选用HRB335、HRB400级螺纹钢筋；7应沿锚杆杆体全长设置定位支架；定位支架应能使相邻定位支架中点处锚杆杆体的注浆固结体保护层厚度不小于10mm，定位支架的间距宜根据锚杆杆体的组装刚度确定，对自由段宜取～；对锚固段宜取～；定位支架应能使各根钢绞线相互分离；8钢绞线用锚具应符合现行国家标准gb t14370 2007《预应力筋用锚具、夹具和连接器》GB/T14370的规定；锚杆施工与检测预应力锚杆张拉锁定时应符合下列要求：1当锚杆固结体的强度达到设计强度的75%且不小于15MPa后，方可进行锚杆的张拉锁定；2拉力型钢绞线锚杆宜采用钢绞线束整体张拉锁定的方法；3锚杆锁定前，应按表的张拉值进行锚杆预张拉；锚杆张拉应平缓加载，加载速率不宜大于min,此处，N k为锚杆轴向拉力标准值；在张拉值下的锚杆位移和压力表压力应保持稳定当锚头位移不稳定时，应判定此根锚杆不合格；4锁定时的锚杆拉力应考虑锁定过程的预应力损失量；预应力损失量宜通过对锁定前、后锚杆拉力的测试确定；缺少测试数据时，锁定时的锚杆拉力可取锁定值的倍～倍；5锚杆锁定尚应考虑相邻锚杆张拉锁定引起的预应力损失，当锚杆预应力损失严重时，应进行再次锁定；锚杆出现锚头松弛、脱落、锚具失效等情况时，应及时进行修复并对其进行再次锁定；6当锚杆需要再次张拉锁定时，锚具外杆体的长度和完好程度应满足张拉要求。

水电水利工程预应力锚索锚固质量无损检测规程

水电水利工程预应力锚索锚固质量无损检测规程条文说明（初稿）1 总则1. 0.1 锚索锚固质量无损检测技术已在水电工程中得到广泛应用为统一锚索锚固质量检测方法及成果评价标准，特制定本标准。

本标准所指的检测方法为声波反射法。

依据《岩土锚杆与喷射混凝土支护技术规范》（GB50086）第10.1.5条规定“全长粘结型锚索, 应检查砂浆密实度，注浆密实度大于75%方为合格”。

依据目前水电水利工程的习惯用语，锚索注浆密实度能更确切地表述锚索注浆质量,本标准定义锚索中充填粘结物的密实程度为注浆密实度。

1.0.1 为确保水电水利工程预应力锚索施工质量,统一锚索质量无损检测方法,为设计和施工验收提供可靠依据,使锚索施工质量检测工作符合安全适用、技术先进、数据准确和正确评价的要求,制定本规程。

1.0.3 其它工程是指水电工程的相关工程,如进场道路、采石场等。

3 基本规定3.0.3 检测前应收集以下与检测有关的资料：1 工程项目用途、规模、结构,项目锚索的设计类别及功能、设计数量、设计长度范围；2 工程项目的锚索设计布置图、施工工艺、施工记录、监理记录；3 与锚索工程有关的地形、地质资料。

4 检测方案宜包括：工程概况、编制依据、检测方法、检测内容、工艺流程、现场检测关键过程控制、质量判断标准、检测数量、检测成果形式及提交和存档、检测质量保障措施、不合格锚索的处置、检测机构职责和功能设置等。

5 地质缺陷会对检测原始波形产生影响, 进而影响锚索质量的评判结果。

检测期间, 应对处于不良地质条件部位的锚索进行记录,确定不良地质体在岩体内的分布状况。

不良地质因素主要包括：断层破碎带、软弱夹层、溶洞等。

一般在地质缺陷部位支护工程量增大，或支护形式变更，检测单位需根据实际情况调整检测方案。

锚索张拉检测什么规范

锚索张拉检测的规范1. 引言锚索张拉检测是指对建筑物或结构中的锚索进行张拉力的检测与评估过程。

锚索是一种常见的结构支撑元素，其重要性不言而喻。

为了确保锚索的质量和安全性，需要进行定期的张拉检测。

本文将介绍锚索张拉检测的规范，包括检测的目的、方法、步骤和注意事项等。

2. 目的锚索张拉检测的主要目的是确保锚索的张拉力符合设计要求，并评估锚索的质量和安全性。

通过检测，可以及时发现和解决锚索材料、构造和施工等方面的问题，预防潜在的安全风险。

3. 方法锚索张拉检测可以采用非破坏性检测方法和破坏性检测方法。

非破坏性检测常用的方法包括超声波检测、振动检测和应变测量等，可以在不破坏锚索的情况下获取相关数据。

破坏性检测主要是在锚索上设定监测点，通过施加荷载进行监测，包括拉伸试验和力学性能测试等。

4. 步骤4.1 确定检测范围和目标在进行锚索张拉检测之前，首先要确定检测的范围和目标。

根据具体情况，确定需要检测的锚索数量、位置和张拉力值等。

4.2 确定检测方法和设备根据检测的目标和要求，选择合适的检测方法和设备。

比如，如果需要进行超声波检测，就需要准备超声波探头和相关设备。

4.3 进行预检测在正式进行锚索张拉检测之前，可以进行预检测。

预检测的目的是检查锚索的基本情况，包括锚索的位置、表面状态和表面缺陷等。

4.4 进行正式检测根据确定的方法和设备，进行正式的锚索张拉检测。

根据实际情况，可能需要多次测试，以获取准确的数据。

在测试时，需要注意操作规范，确保数据的可靠性和准确性。

4.5 分析和评估结果根据获取的数据，进行结果的分析和评估。

比如，可以计算平均张拉力、最大张拉力和张拉力的分布情况等。

根据评估结果，判断锚索是否符合设计要求，并提出相应的处理意见。

5. 注意事项在进行锚索张拉检测时，需要注意以下事项： - 操作人员需要具备相关的专业知识和技能，了解锚索的性能和特点； - 操作人员需要严格按照相关规范和标准进行操作，确保检测的准确性和可靠性； - 检测设备需要定期维护和校准，以保证其准确性和可靠性； - 检测过程中需要注意安全，确保人员和设备的安全； - 检测结果应及时记录和保存，便于日后的参考和比对。

预应力锚索、锚杆检测注意事项和要求【最新版】

预应力锚索、锚杆检测注意事项和要求在高速公路建设中，大量采用了预应力锚固工程技术作为边坡的防护加固措施。

由于岩土锚固工程属隐蔽工程，对施工工艺要求的技术水平较高，为了确保锚固工程施工质量，需要对锚固工程施工质量进行全程全面控制，因此有必要对边坡锚固工程进行质量检测，加强锚固工程质量的监督和控制作用，从而保证边坡的长期稳定性。

边坡锚固工程质量控制关键的工序和有关技术规范要求，对预应力锚固工程施工质量进行抽检检测，主要有以下三个抽检项目:(1)预应力索(杆)长度检测;(2)预应力锚索(杆)抗拔力检测;(3)预应力索(杆)张拉质量检测。

锚杆仪测力计大量程位移传感器检测依据1《建筑边坡工程技术规范》(GB50330-2013)2《锚杆喷射混凝土支护技术规范》(GB 50086-2015)3《锚杆锚固质量无损检测技术规程》(JGJ/T 182-2009) 4《岩土锚杆(索)技术规程》(CECS22:2005)5《预应力锚杆(索)张拉及质量检测技术规程》(DB35/1412-2014)报检及检测1)、长度报检及检测2)、抗拔力报检及检测3)、张拉质量报检及检测1)长度报检及检测报检材料:(1)锚筋长度检测申请表;(2)设计图纸，包括立面图和断面图;(3)若变更，须提供变更通知单、立面图和断面图。

(以上均材料均需盖项目部章、监理验收签字、扫描件发邮箱，现场提供原件)合格标准:锚筋长度不小于设计长度的95%为合格，且不足长度不超过0.5m。

锚杆(索)长度检测检测频率:锚索(杆)长度检测数量为报检总工程孔数量的3% ~ 5%，且单个工点每种锚固结构类型不少于3根。

复检和加强检测:检测不合格时，要求复检，复检按不合格数量三倍频率扩大抽检(包括原不合格孔);对于业主、设计、监理认为存在质量疑问的锚索(杆)可根据要求增加检测数量。

报检时间:在灌浆体注浆完毕之后，混凝土反力结构施工之前及时报检。

锚杆(索)抗拔力检测检测频率:锚索(杆)长度检测数量为报检锚索(杆)总工程孔数量的3% ~ 5%，且单个工点每种锚固结构类型不少于3根。
