扩散的工艺

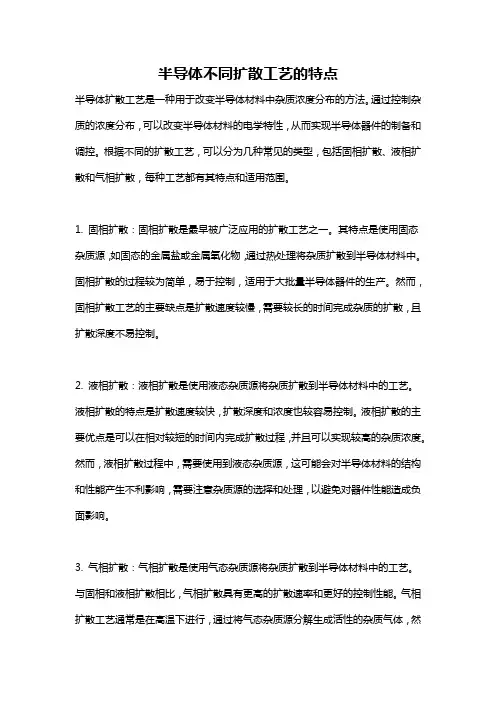

半导体不同扩散工艺的特点
半导体不同扩散工艺的特点半导体扩散工艺是一种用于改变半导体材料中杂质浓度分布的方法。
通过控制杂质的浓度分布，可以改变半导体材料的电学特性，从而实现半导体器件的制备和调控。
根据不同的扩散工艺，可以分为几种常见的类型，包括固相扩散、液相扩散和气相扩散，每种工艺都有其特点和适用范围。
1. 固相扩散：固相扩散是最早被广泛应用的扩散工艺之一。
其特点是使用固态杂质源，如固态的金属盐或金属氧化物，通过热处理将杂质扩散到半导体材料中。
固相扩散的过程较为简单，易于控制，适用于大批量半导体器件的生产。
然而，固相扩散工艺的主要缺点是扩散速度较慢，需要较长的时间完成杂质的扩散，且扩散深度不易控制。
2. 液相扩散：液相扩散是使用液态杂质源将杂质扩散到半导体材料中的工艺。
液相扩散的特点是扩散速度较快，扩散深度和浓度也较容易控制。
液相扩散的主要优点是可以在相对较短的时间内完成扩散过程，并且可以实现较高的杂质浓度。
然而，液相扩散过程中，需要使用到液态杂质源，这可能会对半导体材料的结构和性能产生不利影响，需要注意杂质源的选择和处理，以避免对器件性能造成负面影响。
3. 气相扩散：气相扩散是使用气态杂质源将杂质扩散到半导体材料中的工艺。
与固相和液相扩散相比，气相扩散具有更高的扩散速率和更好的控制性能。
气相扩散工艺通常是在高温下进行，通过将气态杂质源分解生成活性的杂质气体，然后将其扩散到半导体材料中。
气相扩散的优点是可以实现较高的杂质浓度和较深的扩散深度，且扩散速度较快。
然而，气相扩散工艺需要较高的温度和气压条件，且对设备和工艺环境要求较高，因此工艺的成本较高，适用于对器件性能要求较高、生产规模较小的应用领域。
总之，不同的扩散工艺具有各自的特点和适用范围。
在选择和使用扩散工艺时，需要根据实际需求综合考虑工艺的控制性能、扩散速度、成本等因素，以及对半导体器件性能的影响。
对于不同类型的半导体器件，可能需要采用不同的扩散工艺来实现特定的杂质浓度分布和形状控制，以满足器件设计和制备的要求。
扩散的工艺流程
扩散的工艺流程扩散工艺是集成电路制造中的一项重要工艺，主要用于在半导体材料表面形成掺杂区域，以改变材料的电学性质。
下面将介绍一种典型的扩散工艺流程。
首先是准备工作，包括物料准备、设备检查和工艺参数设置。
物料准备包括半导体晶片、扩散材料和掩膜材料的选择与准备。
设备检查主要是确保扩散炉和扩散源的正常运行状态。
工艺参数设置根据掺杂要求和材料特性，确定扩散温度、时间和气氛等工艺参数。
其次是扩散源的制备，扩散源一般是通过在高温条件下将掺杂材料与半导体材料反应生成的。
按照所需的掺杂浓度和材料属性，可以选择不同的扩散源。
通常情况下，将掺杂材料和半导体材料混合，并加入任何必要的添加剂，形成均匀的混合物。
然后，将混合物放入扩散源槽或坩埚中，在高温条件下进行预热、热分解和扩散源的形成。
形成的扩散源粉末可以直接用于扩散过程，也可以制备成片状等形状。
接下来是掩模制备，掩模是指在扩散过程中所需的模板，用于限制掺杂区域的形成。
一般使用光刻技术将掩模图案转移到掩膜材料上，形成掩模。
然后，将掩模放置在待扩散的半导体晶片表面，并通过光刻和显影等步骤将掩模图案转移到晶片表面。
扩散工艺是在控制的温度条件下进行的，常用的扩散方式有氧化物扩散和固相扩散。
以氧化物扩散为例，首先将掺杂源和半导体片放置在扩散炉中，然后控制炉温使其达到扩散温度。
在扩散温度下，掺杂源释放出掺杂原子，这些原子通过热扩散作用在半导体片中形成掺杂区域。
扩散时间的长短决定了掺杂的深度和浓度。
固相扩散的工艺流程类似，只是没有氧化物参与，直接通过固态反应实现掺杂。
扩散完成后，进行清洗和后续处理。
清洗是为了去除掉表面的杂质和残留的化学物质，以及掩模材料。
清洗可以使用不同的溶液和超声波等方法。
后续处理包括表面加工、封装和测试等步骤，以完成集成电路的制造。
总的来说，扩散工艺是集成电路制造中的一项关键工艺，通过控制温度、时间和掺杂原料，将掺杂原子引入半导体材料中，实现电学性质的改变。
扩散工艺及控制要点
扩散工艺及控制要点1.由于硅太阳能电池实际生产中均采用P型硅片，因此需要形成N型层才能得到PN结，这通常是通过在高温条件下利用磷源扩散来实现的。
这种扩散工艺包括两个过程：首先是硅片表面含磷薄膜层的沉积，然后是在含磷薄膜中的磷在高温条件下往P型硅里的扩散。
2.在高温扩散炉里，汽相的POCL3（phosphorus oxychloride）或PB r3(phosphorus tribromide)首先在表面形成P2O5（phosphorus pentoxide）;然后，其中的磷在高温作用下往硅片里扩散。
3.扩散过程结束后，通常利用“四探针法”对其方块电阻进行测量以确定扩散到硅片里的磷的总量，对于丝网印刷太阳电池来说，方块电阻一般控制在40-50欧姆。
4.发射结扩散通常被认为是太阳电池制作的关键的工艺步骤。
扩散太浓，会导致短路电流降低（特别是短波长光谱效应很差，当扩散过深时，该效应还会加剧）；扩散不足，会导致横向传输电阻过大，同样还会引起金属化时硅材料与丝网印刷电结之间的欧姆接触效果。
5.导致少数载流子寿命低的原因还包括扩散源的纯度、扩散炉的清洁程度、进炉之前硅片的清洁程度甚至是在热扩散过程中硅片的应力等。
6.扩散结的质量同样依赖于扩散工艺参数，如扩散的最高温度、处于最高温度的时间、升降温的快慢（直接影响硅片上的温度梯度所导致的应力和缺陷）。
当然，大量的研究表明，对于具有600mv左右开路电压的丝网印刷太阳电池，这种应力不会造成负面影响，实际上有利于多晶情况时的吸杂过程。
7.发射结扩散的质量对太阳能电池电学性能的影响反映在串联电阻从而在填充因子上：（1）光生载流子在扩散形成的N-型发射区是多数载流子，在这些电子被金属电极收集之前需要经过横向传输，传输过程中的损失依赖于N-型发射区的横向电阻；（2）正面丝网印刷金属电极与N-型发射区的电接触，为了避免形成SCHOTTKY势垒或其它接触电阻效应而得到良好的欧姆接触，要求N-型发射区的搀杂浓度要高。
扩散工艺知识
第三章 扩散工艺在前面“材料工艺”一章，我们就曾经讲过一种叫“三重扩散”的工艺，那是对衬底而言相同导电类型杂质扩散.这样的同质高浓度扩散，在晶体管制造中还常用来作欧姆接触，如做在基极电极引出处以降低接触电阻.除了改变杂质浓度，扩散的另一个也是更主要的一个作用,是在硅平面工艺中用来改变导电类型,制造PN 结。
第一节 扩散原理扩散是一种普通的自然现象，有浓度梯度就有扩散。
扩散运动是微观粒子原子或分子热运动的统计结果.在一定温度下杂质原子具有一定的能量,能够克服某种阻力进入半导体,并在其中作缓慢的迁移运动。
一．扩散定义在高温条件下，利用物质从高浓度向低浓度运动的特性，将杂质原子以一定的可控性掺入到半导体中，改变半导体基片或已扩散过的区域的导电类型或表面杂质浓度的半导体制造技术，称为扩散工艺。
二．扩散机构杂质向半导体扩散主要以两种形式进行:1．替位式扩散一定温度下构成晶体的原子围绕着自己的平衡位置不停地运动。
其中总有一些原子振动得较厉害，有足够的能量克服周围原子对它的束缚，跑到其它地方，而在原处留下一个“空位".这时如有杂质原子进来，就会沿着这些空位进行扩散,这叫替位式扩散。
硼（B ）、磷(P ）、砷（As ）等属此种扩散。
2．间隙式扩散构成晶体的原子间往往存在着很大间隙，有些杂质原子进入晶体后，就从这个原子间隙进入到另一个原子间隙,逐次跳跃前进.这种扩散称间隙式扩散.金、铜、银等属此种扩散。
三． 扩散方程扩散运动总是从浓度高处向浓度低处移动。
运动的快慢与温度、浓度梯度等有关。
其运动规律可用扩散方程表示，具体数学表达式为:N D tN 2∇=∂∂ （3—1) 在一维情况下,即为： 22xN D t N ∂∂=∂∂ （3-2） 式中:D 为扩散系数,是描述杂质扩散运动快慢的一种物理量；N 为杂质浓度；t 为扩散时间；x 为扩散到硅中的距离。
四．扩散系数杂质原子扩散的速度同扩散杂质的种类和扩散温度有关.为了定量描述杂质扩散速度，引入扩散系数D 这个物理量，D 越大扩散越快。
扩散工艺
扩散工艺培训一、扩散目的在P型衬底上扩散N型杂质形成PN结。
达到合适的掺杂浓度ρ/方块电阻R□。
即获得适合太阳能电池PN结需要的结深和扩散层方块电阻。
R□的定义：一个均匀导体的立方体电阻 ,长L，宽W，厚dR= ρ L / d W =(ρ/d) (L/W)此薄层的电阻与（L / W）成正比，比例系数为（ρ /d）。
这个比例系数叫做方块电阻，用R□表示：R□ = ρ / dR = R□（L / W）L= W时R= R□，这时R□表示一个正方形薄层的电阻，与正方形边长大小无关。
单位Ω/□，方块电阻也称为薄层电阻Rs在太阳电池扩散工艺中，扩散层薄层电阻是反映扩散层质量是否符合设计要求的重要工艺指标之一。
制造一个PN结并不是把两块不同类型（P型和N型）的半导体接触在一起就能形成的。
必须使一块完整的半导体晶体的一部分是P型区域，另一部分是N型区域。
也就是晶体内部形成P型和N型半导体接触。
目前绝大部分的电池片的基本成分是硅，在拉棒铸锭时均匀的掺入了B(硼)，B原子最外层有三个电子，掺B的硅含有大量空穴，所以太阳能电池基片中的多数载流子是空穴，少数载流子是电子，是P型半导体.在扩散时扩入大量的P(磷)，P原子最外层有五个电子，掺入大量P的基片由P型半导体变为N型导电体，多数载流子为电子,少数载流子为空穴。
在P型区域和N型区域的交接区域，多数载流子相互吸引，漂移中和，最终在交接区域形成一个空间电荷区，内建电场区。
在内建电场区电场方向是由N区指向P区。
当入射光照射到电池片时，能量大于硅禁带宽度的光子穿过减反射膜进入硅中，在N区、耗尽区、P区激发出光生电子空穴对。
光生电子空穴对在耗尽区中产生后，立即被内建电场分离，光生电子被进入N区，光生空穴则被推进P区。
光生电子空穴对在N区产生以后,光生空穴便向PN结边界扩散，一旦到达PN结边界，便立即受到内建电场作用，被电场力牵引做漂移运动,越过耗尽区进入P区，光生电子(多子)则被留在N区。

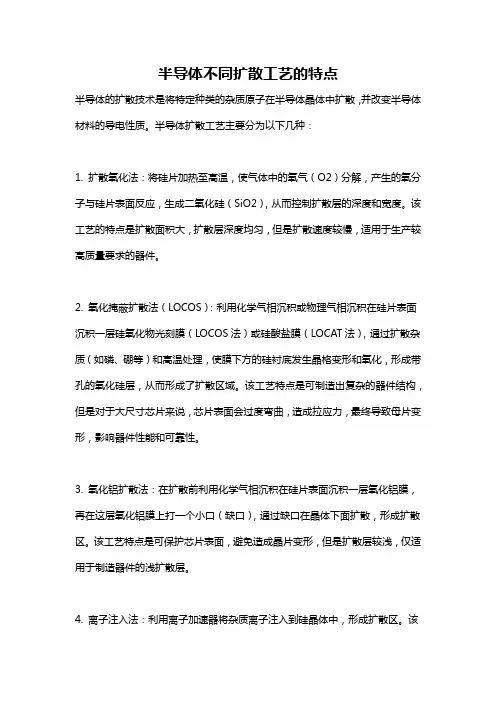

半导体不同扩散工艺的特点
半导体不同扩散工艺的特点
半导体的扩散技术是将特定种类的杂质原子在半导体晶体中扩散，并改变半导体材料的导电性质。
半导体扩散工艺主要分为以下几种：
1. 扩散氧化法：将硅片加热至高温，使气体中的氧气（O2）分解，产生的氧分子与硅片表面反应，生成二氧化硅（SiO2），从而控制扩散层的深度和宽度。
该工艺的特点是扩散面积大，扩散层深度均匀，但是扩散速度较慢，适用于生产较高质量要求的器件。
2. 氧化掩蔽扩散法（LOCOS）：利用化学气相沉积或物理气相沉积在硅片表面沉积一层硅氧化物光刻膜（LOCOS法）或硅酸盐膜（LOCAT法），通过扩散杂质（如磷、硼等）和高温处理，使膜下方的硅衬底发生晶格变形和氧化，形成带孔的氧化硅层，从而形成了扩散区域。
该工艺特点是可制造出复杂的器件结构，但是对于大尺寸芯片来说，芯片表面会过度弯曲，造成拉应力，最终导致母片变形，影响器件性能和可靠性。
3. 氧化铝扩散法：在扩散前利用化学气相沉积在硅片表面沉积一层氧化铝膜，再在这层氧化铝膜上打一个小口（缺口），通过缺口在晶体下面扩散，形成扩散区。
该工艺特点是可保护芯片表面，避免造成晶片变形，但是扩散层较浅，仅适用于制造器件的浅扩散层。
4. 离子注入法：利用离子加速器将杂质离子注入到硅晶体中，形成扩散区。
该
种方法的特点是扩散速度快，扩散深度大，适用于生产器件的深扩散层，但是也存在与晶片表面反应的问题，同时也会导致结果分布不均匀的问题。
总之，选择适当的扩散工艺需要根据所需器件的性质和质量要求来确定。
扩散工艺的化学原理
扩散工艺的化学原理扩散工艺是一种将固体材料中的原子或分子在另一固体材料中扩散的方式。
它是一种重要的材料加工技术，被广泛应用于半导体行业、材料科学、电子设备制造等领域。
1.气相扩散：气相扩散是一种将气体原子或分子从高浓度区域扩散到低浓度区域的过程。
它广泛应用于半导体制造中。
在气相扩散过程中，气体原子或分子通过与被处理材料的表面发生化学反应来扩散。
这种化学反应的速率由固体表面与气体界面之间的反应速率决定。
例如，氮化硅薄膜的制备常采用氨气(NH3)与硅表面上的硅原子发生反应，形成氮化硅层。
氨气的浓度差异使其向硅表面扩散，反应的速率主要取决于氨气与硅表面反应的速率。
2.液相扩散：液相扩散是指液体中原子或分子通过扩散来实现的过程，这种扩散通常发生在固体表面和液体之间。
液相扩散常用于金属合金的制备。
在液相扩散过程中，金属原子在固相间扩散，并在固体和液体相界面处重新结晶。
液体中的浓度差异是驱动液相扩散的主要原因。
例如，当固体镍和固体铬在液体中混合时，镍原子和铬原子会相互扩散使合金形成均匀的镍铬分布。
这种液相扩散过程中，镍原子和铬原子之间的化学反应被加速，形成新的镍铬化合物。
3.固相扩散：固相扩散是指固体材料中的原子或分子通过固体晶界、点缺陷、空位等的移动来实现的扩散过程。
固相扩散通常发生在材料的固态结构中，是一种非常缓慢的过程。
固相扩散的速率取决于晶体中原子或分子的浓度差异以及晶界和缺陷的性质。
例如，金属在高温下会发生固相扩散。
当金属中的原子在晶界或点缺陷处移动时，它们会在固态结构中扩散，从而改变金属的组织结构和性能。
这种固相扩散对于合金的制备和材料的加工具有重要意义。
总之，扩散工艺是通过利用浓度差异从而使固体材料中的原子或分子在其它材料中扩散的一种技术。
气相扩散、液相扩散和固相扩散是扩散工艺的常见形式，它们的化学原理基于热运动和化学反应，其中浓度差异是驱动扩散的主要力量。
这些扩散过程对于材料的合成、改性和加工具有重要作用，广泛应用于各个领域。
扩散工艺知识
扩散工艺知识咱先来说说啥是扩散工艺哈。
就拿生活里常见的事儿打个比方，您要是在房间里喷了香水，那香味是不是会慢慢扩散到整个房间？这其实就有点像扩散工艺的原理。
扩散工艺呢，简单来讲，就是让一种物质从高浓度的地方向低浓度的地方移动，从而实现均匀分布。
这在很多领域都有应用，比如说在半导体制造中，那可是至关重要的一步。
我记得有一次，我去参观一家半导体工厂。
那时候，我就亲眼看到了扩散工艺的神奇之处。
工厂里的工人们穿着那种一尘不染的白色工作服，戴着帽子和口罩，只露出一双眼睛。
他们在一个巨大的车间里忙碌着，里面摆满了各种高科技的设备。
我走到一台正在进行扩散工艺的设备前，隔着玻璃仔细观察。
只见一片片小小的硅片被小心地放进一个像烤箱一样的设备里，然后设备开始运作，里面的温度和压力都被精确地控制着。
我就好奇地问旁边的工作人员：“这到底是咋回事呀？”工作人员特别耐心地给我解释说：“这就好比是在给这些硅片‘注入灵魂’，通过扩散工艺，把一些特殊的杂质均匀地‘撒’进硅片里，这样才能让硅片具备特定的电学性能，成为有用的半导体器件。
”咱再回到扩散工艺的知识上哈。
在化学领域，扩散工艺也常常被用到。
比如说，把一种溶液滴到另一种溶液里，如果不搅拌，它们也会慢慢地混合均匀，这也是扩散在起作用。
还有在生物领域，细胞之间物质的交换，也离不开扩散。
想象一下，细胞就像一个个小小的房子，它们之间的“门窗”就是用来进行物质扩散的通道。
扩散工艺的影响可大了去了。
就拿我们用的手机来说吧，里面的芯片能这么厉害，少不了扩散工艺的功劳。
要是没有精确的扩散控制，芯片的性能可就没法保证啦，您的手机可能就会变得又慢又卡。
在工业生产中，为了让扩散工艺更高效、更精准，科学家和工程师们可是费了不少心思。
他们不断地改进设备，优化工艺参数，就为了能让扩散的效果更好。
比如说，他们会研究怎么控制温度，因为温度高一点或者低一点，扩散的速度和效果都会不一样。
还有扩散的时间，多一秒少一秒，都可能影响最终的产品质量。
扩散工艺的化学原理
.
24
.
25
§6-4 锑扩散的化学原理
为了减少集电极串联电阻，改善饱和压降，在集成电路 生产时，都在N-P-N 晶体管的集电区下面扩散一层N＋层， 通常称为隐埋层。
隐埋层通常采用锑扩散，因为锑的扩散系数较磷、硼 小，故外延生长时的自掺杂效应也就低，同时又经得起以 后工艺过程中的高温处理。 埋层锑扩散大都使用三氧化二锑（Sb2O3）为杂质源：
预淀积 推进 激活
.
8
第一步、预淀积
热扩散开始，炉内温度通常设为800到1000 ℃ ，持续 10到30分钟。杂质仅进入硅片表面形成很薄的杂质层， 此称为预淀积。
预淀积的杂质层
.
9
第二步、推进
在不向硅片中增加杂质的基础上，升高温度（1000 到1250 ℃ ），使淀积的杂质层进一步向硅片内部扩 散，并达到规定的结深。
首先淀积掺砷氧化层。然后将淀积好的硅片放入980 ℃左右的高温炉内，在氮气或氮氧混合气体保护下扩散， 15～20 分钟。
在扩散温度下，三氧化二砷被硅还原为砷：
砷杂质原子进而向硅中扩散。
.
28
2、二氧化硅乳胶源扩散
掺杂二氧化硅乳胶源是一种比较新的扩散源，它具有氧 化物源的优点，工艺又简单，且重复性和均匀性较好，可 掺杂的杂质种类多。
间隙式杂质容易利用间隙运动在间隙中移动，这种杂质是需要避免的。 替位式杂质：扩散速率低的杂质，如砷（As)、磷（P）等。通常利用替代
运动填充晶格中的空位。
杂质原子
替位式杂质
间隙式杂质
√
×.
12
整个扩散工艺过程 开启扩散炉 清洗硅片 预淀积 推进、激活 测试
.
13
.
14
.
扩散的工艺流程
扩散的工艺流程
《扩散的工艺流程》
扩散是一种重要的化工工艺，用于在固体材料之间或在固体和液体之间进行物质交换。
扩散工艺在许多领域都有广泛的应用，包括制造半导体、热处理金属、药物传递等。
扩散的工艺流程通常包括以下几个步骤：
1. 初步准备：在进行扩散之前，首先需要准备好需要进行扩散的材料和介质。
这包括清洗和处理表面，以确保材料表面的纯净度和平整度。
2. 热处理：扩散通常需要高温条件下进行，因此热处理是一个关键的步骤。
材料被置于高温炉中进行加热，以促进扩散的进行。
3. 扩散介质选择：选择合适的介质对于扩散的进行是非常重要的。
一般来说，气体、液体和固体都可以作为扩散介质。
4. 扩散过程：一旦准备好材料和介质，扩散过程就可以进行了。
材料置于介质中，并在一定的时间和温度条件下进行扩散操作。
5. 控制扩散速率：在扩散过程中，需要对扩散速率进行控制。
这可以通过调节温度、压力和介质浓度来实现。
6. 结果分析：一旦扩散完成，需要对扩散结果进行分析。
这包
括检测扩散的深度和速率，以及材料的性能变化情况。
扩散工艺流程需要严格控制各个环节，以确保最终的扩散效果符合预期。
同时，还需要对扩散过程中的安全性进行充分考虑，以确保操作过程稳定可靠。
通过严谨的工艺流程，扩散工艺可以为各种领域提供高质量的材料和产品。
太阳能电池片扩散工艺
清洗开始时，先开O2，再开TCA；清洗结束 后，先关TCA，再关O2。 三氯乙烷（C2H3Cl3）高温氧化分解，产生 的氯分子与重金属原子化合后被气体带走， 达到清洗石英管道的目的。其反应式为： C2H3Cl3 + O2 = Cl2 + H2O + CO2 +…… 当炉温升至预定温度（1050℃）后直接运行 TCA工艺，直至TCA+饱和工艺结束。
POCl3 简介
PClO3极易水解，在潮湿的空气中，因水解产生酸雾， 水解生的HCl 溶于源中会使源变成淡黄色，此时须换 源。 工艺生成物HPO3是一种白色粘滞性液体，对硅片有 腐蚀作用，并会使石英舟粘在管道上不易拉出。
磷扩散工艺过程
清洗
扩散
饱和 回温 装片
关源，退舟
卸片
送片
7
方块电阻测量
四探针法原理
检验原理ⅱ
I V
R=F×V/I 四探针可以排成不同的几何形状，最常见的是排成一条直线。 探针间距远大于结深时，几何修正因子为4.5325。
关于四探针
用途：测量半导体材料的电阻率。 原理：使用四根处于同一水平面上的探针压 在所测材料上，1,4探针通电流。2,3探针间 产生一定的电压。
扩散方块电阻控制在47-52Ω/□之间。同一炉扩散方块 电阻不均匀度≤20%，同一硅片扩散方块电阻不均匀度 ≤10%。 表面无明显因偏磷酸滴落或其他原因引起的污染。
清洗
8
清洗
化学品：C2H3CL3(三氯乙烷) 特性： 无色液体，不溶于水 危害性：遇明火、高热能燃烧，并产生剧毒的氯 化氢烟雾 。急性中毒主要损害中枢神经系统。对 皮肤有轻度脱脂和刺激作 用。
9
饱和
每班生产前，需对石英管进行饱和。 炉温升至设定温度时，以设定流量通小N2（携 源）和O2，使石英管饱和，20分钟后，关闭小 N2和O2。 初次扩散前或停产一段时间以后恢复生产时， 需使石英管在950℃通源饱和1小时以上。
八个基本半导体工艺
八个基本半导体工艺随着科技的不断进步，半导体技术在各个领域得到了广泛的应用。
半导体工艺是半导体器件制造过程中的关键环节，也是半导体产业发展的基础。
本文将介绍八个基本的半导体工艺，分别是氧化、扩散、沉积、光刻、蚀刻、离子注入、热处理和封装。
一、氧化工艺氧化工艺是指在半导体晶片表面形成氧化层的过程。
氧化层可以增强晶片的绝缘性能，并且可以作为蚀刻掩膜、电介质、层间绝缘等多种用途。
常见的氧化工艺有湿法氧化和干法氧化两种。
湿法氧化是在高温高湿的环境中，通过将晶片浸泡在氧化液中使其表面氧化。
干法氧化则是利用高温下的氧化气体与晶片表面反应来形成氧化层。
二、扩散工艺扩散工艺是指将掺杂物质（如硼、磷等）通过高温处理，使其在晶片中扩散，从而改变晶片的导电性能。
扩散工艺可以用于形成PN结、调整电阻、形成源、漏极等。
扩散工艺的关键是控制扩散温度、时间和掺杂浓度，以确保所需的电性能。
三、沉积工艺沉积工艺是将材料沉积在半导体晶片表面的过程。
常见的沉积工艺有化学气相沉积（CVD）和物理气相沉积（PVD）两种。
CVD是利用化学反应在晶片表面沉积薄膜，可以实现高纯度、均匀性好的沉积。
而PVD则是通过蒸发、溅射等物理过程，在晶片表面形成薄膜。
四、光刻工艺光刻工艺是将光敏胶涂覆在晶片表面，然后通过光刻曝光、显影等步骤，将光敏胶图案转移到晶片上的过程。
光刻工艺是制造半导体器件的核心工艺之一，可以实现微米级甚至纳米级的图案制作。
五、蚀刻工艺蚀刻工艺是通过化学反应或物理过程将晶片表面的材料去除的过程。
蚀刻工艺可以用于制作电路的开关、互连线等。
常见的蚀刻方法有湿法蚀刻和干法蚀刻两种。
湿法蚀刻是利用化学溶液对晶片表面进行腐蚀，而干法蚀刻则是通过等离子体或离子束对晶片表面进行刻蚀。
六、离子注入工艺离子注入工艺是将掺杂离子注入晶片中的过程。
离子注入可以改变晶片的导电性能和材料特性，常用于形成源漏极、调整电阻等。
离子注入工艺需要控制注入能量、剂量和深度，以确保所需的掺杂效果。
扩散工艺
扩散工艺扩散技术目的在于控制半导体中特定区域内杂质的类型、浓度、深度和PN结。
在集成电路发展初期是半导体器件生产的主要技术之一。
但随着离子注入的出现，扩散工艺在制备浅结、低浓度掺杂和控制精度等方面的巨大劣势日益突出，在制造技术中的使用已大大降低。
3．1 扩散机构3．1．1 替位式扩散机构这种杂质原子或离子大小与Si原子大小差别不大，它沿着硅晶体内晶格空位跳跃前进扩散，杂质原子扩散时占据晶格格点的正常位置，不改变原来硅材料的晶体结构。
硼、磷、砷等是此种方式。
3．1．2 填隙式扩散机构这种杂质原子大小与Si原子大小差别较大，杂质原子进入硅晶体后，不占据晶格格点的正常位置，而是从一个硅原子间隙到另一个硅原子间隙逐次跳跃前进。
镍、铁等重金属元素等是此种方式。
3．2 扩散方程∂N / ∂t = D*2N / ∂x2N=N（x，t）杂质的浓度分布函数，单位是cm-3D：扩散系数，单位是cm2/s加入边界条件和初始条件，对上述方程进行求解，结果如下面两小节所诉。
3．2．1 恒定表面浓度扩散整个扩散过程中，硅片表面浓度NS 保持不变N（x，t）=NSerfc（x/（2*（Dt）1/2））式中erfc称作余误差函数，因此恒定表面浓度扩散分布符合余误差分布。
3．2．2．限定源扩散杂质源限定在硅片表面薄的一层，杂质总量Q是常数。
N（x，t）=（Q/（ Dt）1/2）*exp（-X2/4Dt）exp（-X2/4Dt）是高斯函数，因此限定源扩散时的杂质分布是高斯函数分布。
由以上的求解公式，可以看出扩散系数D以及表面浓度对恒定表面扩散的影响相当大3．2．3 扩散系数扩散系数是描述杂质在硅中扩散快慢的一个参数，用字母D表示。
D大，扩散速率快。
D与扩散温度T、杂质浓度N、衬底浓度N、扩散气氛、衬底晶向、缺陷等因素有关。
Bexp（-E/kT）D=DT：绝对温度；K：波尔兹曼常数；E：扩散激活能D：频率因子3．2．4 杂质在硅中的固溶度杂质扩散进入硅中后，与硅形成固溶体。
扩散工艺原理
扩散工艺原理
扩散工艺是一种常用的半导体器件制造工艺，其原理是通过控制不同材料间的原子扩散（Diffusion）过程，使得材料中的掺
杂原子浓度发生变化，从而实现改变材料的电学性质。
扩散工艺一般分为固相扩散和气相扩散两种类型。
固相扩散是指将掺杂材料与基底材料接触并加热，在高温下由于热激活，掺杂原子会从高浓度扩散到低浓度区域，从而改变材料的电学性能。
气相扩散则是将掺杂材料置于特定的气氛中，通过气氛中的气体分子与基底材料表面上的原子进行反应，使掺杂原子扩散到材料中。
在固相扩散中，加热是一个关键的步骤。
当材料加热到一定温度时，原子具有足够的能量跨越势垒，从而可以自由扩散。
扩散速率通常受到温度、时间和材料的性质等因素的影响。
此外，不同材料的扩散行为也可能不同，因此需要根据具体材料来选择适当的扩散工艺参数。
在气相扩散中，选择合适的气氛对于控制扩散过程也是非常重要的。
通常会使用有机金属化合物作为掺杂源，将其在高温下分解生成活性原子，再通过反应与基底材料表面原子结合而实现扩散。
不同的掺杂源和基底材料对应的扩散机制也可能不同。
总之，扩散工艺是一项重要的半导体器件制造工艺，通过控制不同材料间的原子扩散过程，可以实现对器件电学性能的调控。
加热和选择合适的气氛是关键的操作步骤，而温度、时间和材料性质等因素也需要进行合理的选择和控制。
扩散制结的工艺流程
扩散制结的工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!扩散制结的工艺流程一、准备工作阶段在进行扩散制结之前，需要进行一系列准备工作。
扩散工艺
2、主要的检测项目：
1）薄层电阻的测量：
■
四探针法
当探针间距远远大于结深时，有
用于检测扩散分布时，必须保证 衬底绝缘或扩散层一衬底问形成 反偏PN结。
四探针法测量样品薄层电阻
1）薄层电阻的测量：
■
范德堡法
1 V34 V41 V12 V23 R 4 I12 I 23 I 34 I 41
1、横向扩散：杂质在纵向扩散的同时，也进行横向的扩散
■
一般横向扩散长度是纵向扩散深度的0.75 - 0.85；
横向扩散的存在影响IC集成度，也影响PN结电容。
■
2、内建电场的影响
空间电荷层 自建电场 扩散+漂移。
有效扩散系数Deff
■
当杂质浓度 << ni，时， hE = 1
■
当杂质浓度 >> ni，时， hE = 2
扩散工艺 (Diffusion Process)
扩散工艺(Diffusion process)
■ 概述
■ 扩散工艺和设备
■ 扩散工艺流程 ■ 实际扩散分布的分析 ■ 扩散工艺质量检测
扩散运动与扩散工艺
1）扩散运动：物质的随机热运动，趋向于降低其浓度梯度； 即存在一个从高浓度区向低浓度区的净移动。 2）扩散工艺：利用杂质的扩散运动，将所需要的杂质掺入硅 衬底中，并使其具有特定的浓度分布。
4、SiO2中的扩 散
对于常见的杂质，如B，P，As等，其在SiO2中的扩散系数比在 Si中的扩散系数小得多，因此，SiO2经常用做杂质扩散的掩蔽层 影响SiO2的掩蔽效果的主要因素：
■
■ ■ ■
扩散系数比例
扩散时间 杂质在Si和SiO2中的浓度 杂质分凝系数
扩散有生产工艺
扩散有生产工艺扩散是一种常用的材料处理工艺，它广泛应用于半导体、光电子、电子器件等领域。
扩散工艺的主要目的是在半导体材料的表面或界面上引入不同的杂质，从而改变材料的导电性能和特性。
扩散工艺主要包括以下几个步骤：1. 清洗：将半导体芯片放入清洗槽中进行清洗，去除表面的污物和杂质。
清洗槽中的溶液通常是硝酸、硫酸和蒸馏水的混合物，可以有效去除大部分的杂质。
2. 扩散源制备：将所需的杂质制备成扩散源。
常用的杂质有磷、硼、锑等。
扩散源的制备通常采用多晶硅的气相扩散、离子注入或电子束蒸发等方法。
3. 扩散：将扩散源和半导体芯片一起放入炉中进行扩散。
扩散炉是将芯片和扩散源置于高温环境中，使杂质从扩散源向芯片中扩散。
高温可以提高杂质的扩散速率，一般在800-1200摄氏度之间。
4. 干燥：在扩散过程中，芯片表面会有一层氧化物形成。
为了去除这层氧化物，需要进行干燥处理。
干燥通常采用高温退火的方法，将芯片置于高温环境中，使氧化物转化为气态，从表面蒸发掉。
5. 电极制备：扩散完成后，需要在芯片上制备电极。
电极的制备通常采用光刻工艺和蒸镀工艺。
光刻是将光阻涂覆在芯片表面，然后通过光刻曝光与显影的步骤，将光阻部分去除，暴露出电极区域。
蒸镀是将金属材料蒸发到芯片表面，并在光刻后形成电极。
6. 清洗和检测：电极制备完成后，需要进行清洗和检测。
清洗是将芯片放入清洗槽中，去除制备电极时产生的杂质和残留物。
检测是对芯片进行电学性能测试，以确保芯片的质量和性能。
扩散工艺的关键是控制扩散的深度和浓度。
深度和浓度的控制主要依靠扩散时间、温度和杂质浓度的控制。
通过合理地选择这些参数，可以实现对扩散过程的精确控制。
总之，扩散工艺是一种重要的材料处理工艺，广泛应用于半导体、光电子、电子器件等领域。
通过合理地控制扩散的深度和浓度，可以改善材料的导电性能和特性。
扩散工艺
其中，F(Q)是形状因子，对于正方形结构，
范德堡法测量样品薄层电阻
A
26
2）杂质浓度—深度分布关系的测量--扩展电阻法
(1) 将样品磨出一个小角度斜面
(2) 将样品放在载片台上，用一对探针以预定压力与样品 表面接触，测量该电阻值。
(3) 将该电阻值与一个已知浓度的标准值进行比较， 从电阻率反推出载流子的分布。
2）扩散工艺：利用杂质的扩散运动，将所需要的杂质掺入硅 衬底中，并使其具有特定的浓度分布。
3）研究杂质在硅中的扩散运动规律的目的：
■ 开发合适的扩散工艺，预测和控制杂质浓度分布。 ■ 研究IC制造过程中其他工艺步骤引入的扩散过程
对杂质分布和器件电特性的影响。
A
3
扩散工艺在IC制造中的主要用途：
1）形成硅中的扩散层电阻 2）形成双极型晶体管的基区和发射区 3）形成MOSFET中的漏区和源区
第一步：预淀积扩散 A
第二步：推进扩散 9
整个扩散工艺过程
开启扩散炉 清洗硅片 预淀积
推进、激活 测试
A
10
预淀积
温度：800~1000℃ 时间：10~30min
预淀积的杂质层
A
11
推进
温度：1000~1250℃
预淀积的杂质层
A
结深
12
激活
稍微升高温度 替位式杂质原子。
激活
杂质原子
√
A
13
A
主要问题 (1) 测量结果取决于点接触的重复性。 (2) 进表面测量比较困难。 (3) 测量样品与校准标准片比较接近。
A
27
文献阅读：扩散工艺在半导体生产中的应用
扩散工艺介绍
掺杂
其它杂质源 在硅表面淀积一薄的杂质层 优缺点：设备简单，操作方便，工艺简 单．精确掺杂控制能力低而且表面浓度不适 宜做大范围的调整，有污染．
扩散
杂质扩散方式：间歇式和替位式 扩散作用：控制杂质再分布 扩散温度：线上常用温度950℃~1286℃ 扩散参数: 结深 方块电阻 表面杂质浓度
其它
退火 激活杂质 消除晶格损伤 钝化表面保护膜 合金 形成金属与硅的欧姆接触 烘焙
氧化层质量控制
氧化条件的选择: 厚度 质量要求 效率 条件管理 厚度均匀性 表面斑点 氧化膜针孔 反型层(低掺杂P型硅) 热氧化层错
掺杂质量控制
掺杂和扩散是联系在一起的 掺杂薄层的严格控制:条件的选择 气流的稳 定控制是难点 条件管理是关键 掺杂量的表征:表面方块电阻的局限性
热氧化
氧化层作用：钝化和杂质掩蔽. 氧化层厚度：线上常用氧化层厚度在500埃 到16000埃. 掺氯氧化:减少钠离子沾污 抑制热氧化层错 减少氧化层针孔密度 薄氧氧化和局部氧化
掺杂
CSD涂布与预淀积 (乳胶源) B2O3+SI→SIO2+B 三氯氧磷预淀积(液态源) POCL3→PCL5+P2O5 P2O5+SI→SIO2+P PCL5+O2→P2O5+CL2
结深方块电阻表面杂质浓度其它退火激活杂质消除晶格损伤钝化表面保护膜合金形成金属与硅的欧姆接触烘焙氧化层质量控制氧化条件的选择
扩散工艺知识介绍
1: 扩散工序简要介绍 2: 扩散工艺控制
扩散工序简要介绍
1: 2: 3: 4: 5: 扩散炉系统 热氧化 掺杂 扩散 其它
扩散炉系统

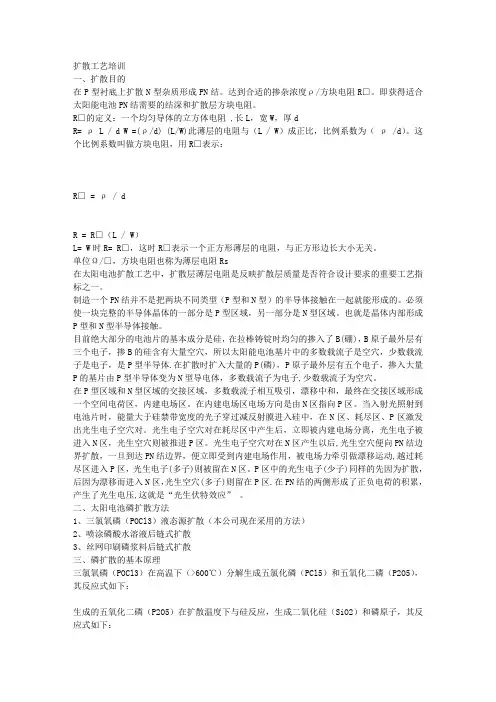

半导体制造工艺基础之扩散工艺培训
半导体制造工艺基础之扩散工艺培训简介半导体制造是现代电子行业中非常重要的一环，扩散工艺作为其中的一种关键工艺，其作用是在半导体晶片表面或表面以下扩散掺杂特定的杂质，以改变材料的电子性质。
本文将介绍扩散工艺的基本概念、原理、设备和步骤等内容，为对半导体制造工艺感兴趣或从事相关工作的读者提供基础性培训。
扩散工艺的基本概念扩散是指通过高温下大气中有害杂质向半导体晶体中扩散迁移，并将半导体晶体杂质浓度均匀化的过程。
扩散工艺的关键步骤是通过高温加热使杂质分子迅速扩散到晶片内部，然后通过快速冷却固化杂质。
扩散工艺的原理扩散工艺的实现基于以下几个原理：•Fick’s 第一定律：物质在浓度梯度的驱动下，会自发地从高浓度区域向低浓度区域扩散。
•自扩散：同种原子在晶体内扩散迁移的现象。
扩散工艺需要精确控制温度、时间和扩散源的浓度，以确保扩散过程的效果和均匀性。
扩散工艺的步骤扩散工艺一般包括以下几个步骤：1.涂胶：将液态的胶原料均匀地涂在半导体晶片表面。
2.预热：将涂胶的晶片放入预热炉中，在一定温度下进行烘烤，使胶原料固化。
3.扩散：将预热后的晶片放入扩散炉中，通过控制温度和时间，将所需杂质扩散到晶片内部。
4.冷却：在扩散完成后，将晶片快速冷却以固化扩散的杂质。
5.清洗：将冷却后的晶片进行清洗，去除多余杂质和胶原料。
6.检测：对扩散后的晶片进行测试和检测，以确保质量符合要求。
扩散工艺的设备扩散工艺通常需要以下设备：•扩散炉：用于控制温度和时间进行扩散过程。
•预热炉：用于将涂胶的晶片进行烘烤，以固化胶原料。
•清洗设备：用于清洗扩散后的晶片，去除多余的杂质。
•检测设备：对扩散后的晶片进行测试和检测，以确保质量符合要求。
扩散工艺的应用扩散工艺在半导体制造中有广泛的应用，主要用于掺杂制造PN结、MOS结构以及形成超浅和深层掺杂等。
常见的扩散工艺包括硼扩散、砷扩散、硅扩散等。
结束语扩散工艺是半导体制造过程中不可或缺的一环，它的实施对于半导体器件的性能和质量具有重要影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
