主井箕斗装载硐室施工方案
箕斗装载硐室施工
1．工程概况山东鲁西煤矿主井二期工程已进入收尾阶段，根据签订合同，目前主井剩余的工程有：主井井筒箕斗装载硐室、主井井筒装备及各种管线敷设、装载系统安装调试（包括煤仓下部装载皮带机）、主井永久井架及套架安装、井架基础工程，具体详见下表。
主井剩余工程量表2．施工方案2.1施工顺序根椐剩余各项工程的施工特点，施工顺序的安排原则是：地面与井下平行、井筒内装备与装载硐室内安装平行，具体施工顺序如下： 主井临时罐笼停止运转→临时改绞拆除、装载硐室施工准备→ 箕斗装载硐室施工 →主井永久井架安装 2.2箕斗装载硐室施工准备箕斗装载硐室施工前恢复凿井提升吊挂系统，做好硐室施工准备，具体有以下主要内容：。
1）．将现在的主井临时提升罐笼拆除，井底各钢梁、井底套架、钢丝绳罐道，井口套架拆除，安装双层吊盘、封口盘、改装天轮平台，同时四台吊盘绳稳车就位安装，下放吊盘至硐室位置，人员材料上下均利用现有凿井绞车。
2）．压风、供水、供电系统形成利用二期工程主井的辅助系统，只是利用吊盘将硐室以下部分管路拆除，电缆提至硐室上方。
3）．搅拌系统将JQ500型搅拌机安置在井口房内井筒的西北侧，料场设在搅拌机的北侧。
2.3箕斗装载硐室施工（一）施工方案箕斗装载硐室是井下煤炭运输至地面的一个重要卸载硐室。
由于其结构复杂，净高均较大，施工难度大，采用分层施工，共分以下三层施工：第一层：上室（-270.358m～274.958m绝对标高）即梁板以上部分。
第二层：定量仓室（-275.458m～282.058m绝对标高），装载溜槽室即梁板以下部分。
第三层：梁板部分（-274.958m～275.458m绝对标高）。
（二）施工工艺1）．施工方法按箕斗装载硐室轮廓线爆破井壁，破除井壁时，按照多打眼，打浅眼，少装药，分次放炮的原则进行，保证与硐室相连的井筒的完整性，在掘进过程中，严格控制掘进荒径，每层按设计尺寸掘够并做好锚喷临时支护后即可进行扎筋立模、浇灌砼工作，同时预留出预埋件、预留孔和梁窝。
箕斗装载硐室施工作业规程

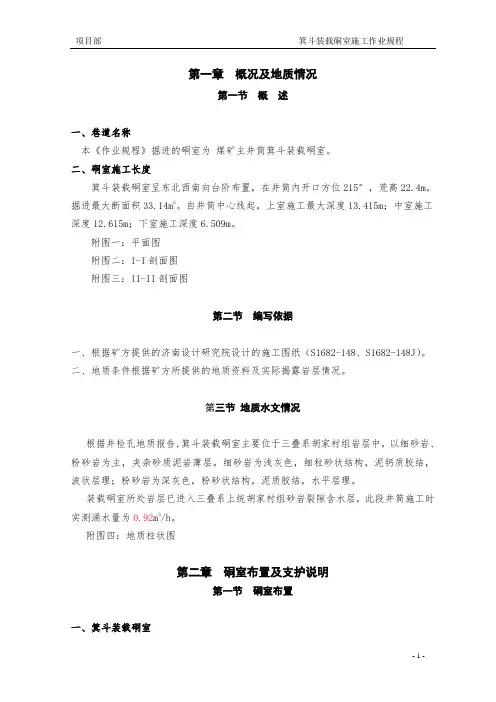

第一章概况及地质情况第一节概述一、巷道名称本《作业规程》掘进的硐室为煤矿主井筒箕斗装载硐室。
二、硐室施工长度箕斗装载硐室呈东北西南向台阶布置，在井筒内开口方位215°，荒高22.4m，掘进最大断面积33.14m2。
自井筒中心线起，上室施工最大深度13.415m；中室施工深度12.615m；下室施工深度6.509m。
附图一：平面图附图二：I-I剖面图附图三：II-II剖面图第二节编写依据一、根据矿方提供的济南设计研究院设计的施工图纸（S1682-148、S1682-148J）。
二、地质条件根据矿方所提供的地质资料及实际揭露岩层情况。
第三节地质水文情况根据井检孔地质报告,箕斗装载硐室主要位于三叠系胡家村组岩层中，以细砂岩、粉砂岩为主，夹杂砂质泥岩薄层。
细砂岩为浅灰色，细粒砂状结构，泥钙质胶结，波状层理；粉砂岩为深灰色，粉砂状结构，泥质胶结，水平层理。
装载硐室所处岩层已进入三叠系上统胡家村组砂岩裂隙含水层，此段井筒施工时实测涌水量为0.92m3/h。
附图四：地质柱状图第二章硐室布置及支护说明第一节硐室布置一、箕斗装载硐室箕斗装载硐室净底板绝对标高为+120.0m（相对标高±0m）。
上室与井筒、装载皮带巷相连，+110.6m处设计液压泵站硐室与中室相连。
装载硐室上室为直墙半圆拱形断面，中下室为矩形断面，支护方式分为两次：一次支护采用锚网索喷支护，喷砼厚度100mm，喷砼强度等级C20；二次支护为双层钢筋砼支护，砌碹厚度1000㎜，砼强度等级C50。
第二节断面特征一、上室各断面特征：断面为直墙半圆拱形，墙基础250mm。
1）、1-1断面B掘=9.4m H荒=15.1m S荒=132.8m2B净=8.0m H净=13.9m S净=104.32m2 墙高=10.4m，铺底厚度500mm2）、2-2断面B掘=7.9m H荒=5.0m S荒=33.14m2B净=6.5m H净=4.2m S净=22.8m2 墙高=1.05m，铺底厚度100mm3）、3-3断面（壁龛）B掘=4.8m H荒=3.0m S荒=12.3m2B净=3.4m H净=2.2m S净=6.23m2 墙高=0.6m，铺底厚度100mm4）、4-4断面（液压泵站硐室）B掘=5.4m H荒=3.8m S荒=17.7m2B净=4.0m H净=1.1m S净=8.68m2 墙高=1.1m，铺底厚度500mm附图五-八:硐室1-1、2-2、3-3、4-4断面图第三节支护设计一、支护方式采用锚网索喷、钢筋砼砌碹联合支护方式（一）锚网索喷一次支护锚杆：锚杆杆体采用二级螺纹钢筋制作，规格为Φ20×2500mm，每根锚杆使用Z2335型树脂锚固剂3卷，锚杆托盘采用规格200×200×6mm的Q235钢板压制，锚杆外露长度不大于50mm，矩形布置，锚杆间排距800×800mm；钢筋网采用ø6.5mm的Q235钢筋，钢筋网规格1700×900mm，网格100×100mm，搭接长度100mm，采用12#双股铁丝联网，联网扣间距不大于300mm；锚索采用ø15.24×7000mm钢绞线，每根锚索使用Z2335型树脂锚固剂5卷，锚索间排距2400×2400mm，锚索托盘采用钢板压制，每根锚索配300×300×6mm和200×200×6mm托盘各一块，锚索外露长度不大于300mm；；喷砼厚度100mm,喷砼强度等级C20（二）钢筋砼砌碹二次支护采用双层钢筋砼砌碹，钢筋采用HRB335级热轧带肋钢筋，竖筋Φ20@250，环筋Φ22@250，构造箍筋Φ8@500，采用商品混凝土砌碹，砌碹厚度1000mm，砌砼强度等级C50。
箕斗装载硐室施工作业规程
箕斗装载硐室施工作业规程同煤浙能***煤业有限公司主立井箕斗装载硐室施工作业规程项目经理：技术经理：生产经理：机电经理：安监站长：施工队长：技术员：编制：***工程项目部2010年4月13日目录第一章工程概况....................................... - 1 - 第二章地质水文情况................................... - 4 - 第三章施工方案....................................... - 4 - 第四章施工准备....................................... - 5 - 第五章施工工艺....................................... - 7 - 第一节施工顺序................................. - 7 - 第二节施工方法................................. - 7 - 第六章施工辅助系统.................................. - 29 - 第一节通风系统................................ - 29 - 第二节压风系统................................ - 30 - 第三节供电系统................................ - 30 - 第四节排水系统................................ - 30 - 第五节砼搅拌及运输系统........................ - 30 - 第六节安全监控系统............................ - 30 - 第七节通讯与照明系统.......................... - 31 - 第七章劳动组织与施工工期 ........................... - 32 - 第八章质量保证措施................................. - 34 - 第九章灾害预防及避灾路线 ........................... - 37 - 第一节灾害预防措施............................ - 37 - 第二节避灾路线................................ - 38 - 第十章安全技术措施................................ - 39 - 第一节基本安全注意事项和保证措施.............. - 39 - 第二节吊盘使用安全措施........................ - 41 - 第三节爆破安全措施............................ - 42 - 第四节装岩安全措施............................ - 43 - 第五节提升安全措施............................ - 44 - 第六节防坠安全措施............................ - 46 - 第七节顶板管理措施............................ - 46 -第一章工程概况第一节概述一、硐室名称本作业规程名称为《同煤浙能***煤业有限公司主立井井底箕斗装载硐室施工作业规程》。
依兰主立井箕斗装载硐室施工作业规程
编号： YL- 2014-10 标识:发放号：中煤能源黑龙江煤化工有限公司依兰第三煤矿主立井井筒箕斗装载硐室施工作业规程工作面名称：主立井井筒箕斗装载硐室施工单位：矿建五队编制人：杜少峰施工负责人：史献忠批准人：张广强编制日期：2014 年 09 月 30 日执行日期：2014 年月日施工作业规程（措施）审批意见施工规程（措施）名称：主立井井筒箕斗装载硐室施工作业规程项目经理：日期：安监站长：日期：机电经理：日期：生产经理：日期：技术经理：日期：综合队长：日期：编制人：日期：审批意见：目录第一章工程概况 ............................................................................................ - 1 - 第一节工程概况 ....................................................................................... - 1 - 第二节编写依据 ....................................................................................... - 1 - 第二章地质水文概况 ..................................................................................... - 2 - 第一节地层............................................................................................... - 2 - 第二节水文地质情况 ................................................................................ - 3 - 第三节区域构造概述 ................................................................................ - 3 - 第四节含煤地层、瓦斯与地温.................................................................. - 3 - 第三章箕斗装载硐室特征及支护说明 ............................................................. - 3 - 第一节装载硐室特征 ................................................................................ - 3 - 第二节支护说明 ....................................................................................... - 8 - 第四章施工工艺 .......................................................................................... - 12 - 第一节施工准备 ..................................................................................... - 12 - 第二节施工方案 ..................................................................................... - 13 - 第三节掘进工艺 ..................................................................................... - 14 - 第三节装运岩石方法 .............................................................................. - 23 - 第四节支护方式 ..................................................................................... - 23 - 第五章生产系统 .......................................................................................... - 31 - 第一节通风系统 ..................................................................................... - 31 - 第二节主要施工设备选型 ....................................................................... - 34 - 第三节凿井辅助系统 .............................................................................. - 35 - 第六章劳动组织及施工排队......................................................................... - 41 - 第一节劳动组织 ..................................................................................... - 41 - 第二节施工进度及工期保证措施 ............................................................ - 42 - 第七章质量保证措施 ................................................................................... - 44 - 第一节工程质量目标 .............................................................................. - 44 -第二节质量保证体系 .............................................................................. - 44 - 第三节质量标准及技术要求.................................................................... - 46 - 第四节质量控制关键点........................................................................... - 49 - 第五节质量保证措施 .............................................................................. - 51 - 第六节质量检测监测手段 ....................................................................... - 51 - 第八章施工安全保证措施 ............................................................................ - 52 - 第一节安全管理机构 .............................................................................. - 52 - 第二节入井管理制度 .............................................................................. - 53 - 第三节一通三防 ..................................................................................... - 53 - 第四节防片帮措施.................................................................................. - 57 - 第五节顶板管理 ..................................................................................... - 57 - 第六节防坠措施 ..................................................................................... - 58 - 第七节火工品管理措施........................................................................... - 61 - 第八节井筒防治水措施........................................................................... - 65 - 第九节提升安全措施 .............................................................................. - 65 - 第十节机电管理措施 .............................................................................. - 67 - 第十一节装岩安全措施........................................................................... - 68 - 第十二节耙矸机移动及使用安全措施 ..................................................... - 69 - 第十三节使用伞钻安全措施.................................................................... - 69 - 第十四节使用抓岩机安全措施................................................................ - 70 - 第十五节粉尘防治.................................................................................. - 72 - 第九章避灾路线 .......................................................................................... - 72 - 第十章文明施工及环境保护......................................................................... - 74 - 第一节文明施工 ..................................................................................... - 74 - 第二节环境保护 ..................................................................................... - 74 - 第三节其它............................................................................................. - 75 -第一章工程概况第一节工程概况依兰第三煤矿位于黑龙江省依兰县与方正县境内，东北距依兰县22km，行政隶属于依兰县与方正县管辖，由中煤能源黑龙江煤化工有限公司建设，中煤邯郸设计工程有限责任公司设计，矿井设计生产能力2.4Mt/a，矿井总服务年限约为42.1a。
箕斗装载硐室施工作业规程
技术（安全）交底记录单位工程名称内蒙古昊盛煤业有限公司石拉乌素矿井箕斗装载硐室分部工程名称箕斗装载硐室0～4.9m分部工程分项工程名称掘进、锚杆支护、钢筋网喷射混凝土、钢筋、模板、混凝土支护、混凝土地坪交底内容箕斗装载硐室施工作业规程说明：一、概述石拉乌素矿井主井井筒设计净Φ为9.4m，总深度为747.273m，采用冻结法施工，冻结深度760m。
主井井筒在+657.127m~+634.000m段正北方向为箕斗装载硐室工程，装载硐室净高度设计为20.027m，净宽度为9.4m，纵深度8.5m（自主井井筒中心线算起），采用锚网喷、锚索与双层钢筋混凝土复合支护。
现主井井筒已掘砌落底，即将提盘返上来施工主井箕斗装载硐室，为确保主井箕斗装载硐室施工安全及施工质量，特安排此次技术交底，以便更好地指导施工。
二、装载硐室技术特征主井箕斗装载硐室设计为直墙半圆拱形断面，采用锚网喷、锚索与现浇双层钢筋砼复合支护形式。
装载硐室设计净宽度为9.4m，净高度为20.027m，其中净墙高为15.327m，净拱高为4.7m，纵深度为8.5m（自主井井筒中心线算起），铺底厚度500mm，铺底分上、下台阶，高度相差2m，砌碹厚度1000mm，喷砼厚度100mm，砌碹及铺底砼强度等级均为CF70，喷射砼强度等级为C20。
与装载硐室拱部迎面墙相接的装载皮带巷设计为直墙半圆拱型断面，净宽7000mm，净高4500mm，净墙高1000mm，墙基础高800mm，铺底厚度500mm，砌碹厚度1000mm，喷射砼厚度100mm，砌碹及铺底砼强度等级均为CF70，喷射砼强度等级为C20。
与装载硐室拱部侧面墙相接的壁龛设计为直墙半圆拱型断面，净宽3700mm，净高3450mm，净墙高1600mm，纵深度1600mm，墙基础高250mm，铺底厚度200mm，砌碹厚度1000mm，喷射砼厚度100mm，砌碹及铺底砼强度等级均为CF70，喷射砼强度等级为C20。
主井更换北箕斗施工方案及安全技术措施

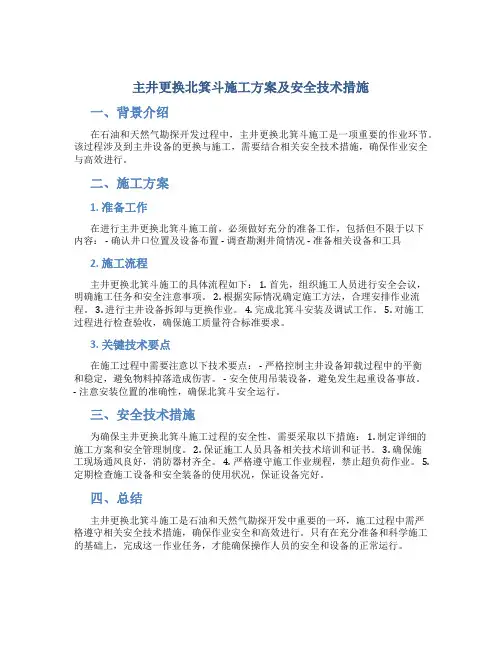

主井更换北箕斗施工方案及安全技术措施一、背景介绍在石油和天然气勘探开发过程中，主井更换北箕斗施工是一项重要的作业环节。
该过程涉及到主井设备的更换与施工，需要结合相关安全技术措施，确保作业安全与高效进行。
二、施工方案1. 准备工作在进行主井更换北箕斗施工前，必须做好充分的准备工作，包括但不限于以下内容： - 确认井口位置及设备布置 - 调查勘测井筒情况 - 准备相关设备和工具2. 施工流程主井更换北箕斗施工的具体流程如下： 1. 首先，组织施工人员进行安全会议，明确施工任务和安全注意事项。
2. 根据实际情况确定施工方法，合理安排作业流程。
3. 进行主井设备拆卸与更换作业。
4. 完成北箕斗安装及调试工作。
5. 对施工过程进行检查验收，确保施工质量符合标准要求。
3. 关键技术要点在施工过程中需要注意以下技术要点： - 严格控制主井设备卸载过程中的平衡和稳定，避免物料掉落造成伤害。
- 安全使用吊装设备，避免发生起重设备事故。
- 注意安装位置的准确性，确保北箕斗安全运行。
三、安全技术措施为确保主井更换北箕斗施工过程的安全性，需要采取以下措施： 1. 制定详细的施工方案和安全管理制度。
2. 保证施工人员具备相关技术培训和证书。
3. 确保施工现场通风良好，消防器材齐全。
4. 严格遵守施工作业规程，禁止超负荷作业。
5. 定期检查施工设备和安全装备的使用状况，保证设备完好。
四、总结主井更换北箕斗施工是石油和天然气勘探开发中重要的一环，施工过程中需严格遵守相关安全技术措施，确保作业安全和高效进行。
只有在充分准备和科学施工的基础上，完成这一作业任务，才能确保操作人员的安全和设备的正常运行。
主井井筒箕斗装载硐室施工安全技术措施
断面 计算长度 断面积〔m 2) 永久支 名 称 墙高 拱高净宽 净高 壁厚 主 井 筒箕斗装载硐室施工安全措施第一章 概述一、工程概况生建煤矿设计生产力气 0。
45Mt/a ，承受立井开拓方式,主井深度 567.5m,设计净直径 4.5m 。
主井筒掘砌到底后，即进展箕斗装载硐室施工。
硐室净高 12.66m ，净宽5。
5m 。
永久支护形式为钢筋砼支护。
主井基岩段过箕斗装载硐室施工时,承受锚喷临时支护通过。
装载硐室本次拔门施工 1。
5m ，剩余工程待主井临时改绞后与井底车场同时施工.装载硐室为井筒施工的重要工程，构造简洁，技术要求高，施工难度大， 须制定具体的施工方案，以保证箕斗装载硐室及相关工程安全、顺当、快速施工。
二、技术特征表 1箕斗装载硐室技术特征表机头硐室 序号 1—1 〔m 〕 5.4 净 27。
33 掘 34。
86 2810 2750 5500 5565 500护形式钢筋砼 井筒18。
34 15.90 23。
76500 钢筋砼 注:具体技术参数及配筋见附图。
三、地质及水文特征该段地层为二迭系，岩性为粉砂岩。
岩石以紫红色为主，夹灰绿色,参差断口,夹薄层状条带状,团块状泥岩，水平层理及穿插层理，裂隙发育，被方解石泥质所充填， 局部见泥质包裹体。
因硐室施工超过井筒范围，不排解放炮振动造成出水可能，施工中应坚持先探后掘的原则，保证安全施工。
四、施工预备1、施工前由技术员传达施工技术措施，并进展职工质量安全意识教育，搞好工序转换工作.2、排水泵及排水管路,检查修理保证完好.3、组织有关人员对施工图纸进展会审，测量组对箕斗装载硐室施工中线、方位、标高进展校核。
4、施工用风钻、喷浆机、搅拌机等进展全面检修试运转，筑壁用模板、钢筋、锚杆、水泥、黄砂、石子等材料预备齐全。
其次章施工方案箕斗装载硐室掘砌施工方案应依据现场实际揭露岩石状况而定,当岩石条件稳定时，在实行临时支护的状况下，承受第一方案.当岩石条件较差时承受其次方案。
箕斗装载硐室施工工法
箕斗装载硐室施工工法韩文利（中煤第四十九工程处，邯郸，056003）前言箕斗装载硐室是一个与主井井筒相连的重要硐室工程，具有断面大、结构复杂、施工难度大、工期长等特点。
在施工时不仅要考虑箕斗装载硐室本身因素，同时还要兼顾井筒施工。
本工法结合宣东二矿主井箕斗装载硐室的施工，采用井筒超前掘进，上室和下室分层掘进，分两段与井筒同时套壁的施工方法，取得了优质快速安全施工的良好效果。
一、特点及适用范围1、特点：箕斗装载硐室与主井井筒相连具有断面大、结构复杂，与井筒同时施工的难点。
本工法根据这一难点，把箕斗装载硐室上室与下室分开施工，从而降低了施工难度，简化了工序，加快施工速度，达到安全施工，保证工程质量的目的。
2、适用范围：本工法适用于各种围岩，各种断面的混凝土或钢筋混凝土支护的箕斗装载硐室施工。
二、工艺原理箕斗装载硐室的施工难点在于与井筒相连，箕斗装载硐室断面大、结构复杂，围岩暴露面积大，时间长。
本工法就是把箕斗装载硐室分为两部分施工，减少临时支护面积和支护时间，从而达到安全、优质快速的目的。
三、工艺流程及操作要点箕斗装载硐室断面大、结构复杂，采用硐室与井筒同时施工的方案，上室与下室均采用分层施工，井筒比硐室分层掘进超前一炮（3.6m左右）, 井筒和硐室的临时支护均为每3.0m进行喷射砼一次，局部破碎处打锚杆挂金属网。
永久支护时，上室与井筒同时进行钢筋砼砌壁，下室掘够后亦与井筒同时进行钢筋砼砌壁。
上室素砼段待井底车场施工到煤仓部位时再进行施工。
1、测量放线标高和方位控制设在箕斗装载硐室上室2~3m处位置，控制箕斗装载硐室施工。
2、硐室部位的井筒掘进根据上室和下室高度，硐室部位的井筒分两段施工，每段掘进比硐室分层掘进超前一炮，有利于排水和出碴。
井筒掘进采用FJD-6.7型伞形钻架配YGZ-70型独立回旋凿岩机、Φ25×700mm中空六角钢钻杆、Φ52mm十字形合金钢钻头打眼，眼深4m，采用Φ45×400mm×0.83kg和Φ35×400mm×0.5kgT220型岩石水胶炸药以及5m长脚线毫秒延期电雷管进行深孔光面爆破井筒荒断面，采用喷射用10#铁丝编织，标号为C18厚度为50mm砼作为临时支护，段高为3m左右，局部破碎处打Φ29×1700mm管缝式锚杆和挂金属网，锚杆排距灵活掌握，金属网网格为100×100mm。
箕斗装载硐室施工技术
复杂地质条件下箕斗装载硐室施工技术摘要根据柳海煤矿复杂地质条件，采用锚网喷索工字钢垳架联合支护，解决复杂地质条件下大硐室施工难题，收到较好的效果。
关键词0引言1工程及地质概况2施工方案临时改绞施工前对井筒加固台阶式短掘短砌”施工装载硐室采用“台阶式短掘短砌”施工，先掘支上室，锚网喷、钢结构支架支护后，再施工下室。
施工步骤：上室锚网喷掘进完暂不破井壁，开始安装拱部桁架，每架桁架采用5组（10根）锚杆配铁垫板固定，桁架之间采用9#角钢拉杆三角连接，应把桁架壁爪喷严实。
按此循环把上室支架支护到井壁处，同时把隔板钢架安装完毕，开始破井壁安装井壁处桁架。
破井壁时破井壁时，加密布置周边眼及辅助眼，且留3圈眼不装药，先放硐室，从中间向周边扩展，周边眼用风镐刷掘。
上室施工结束后，从井筒向山墙方向逐架掘支，（每掘够一架的距离，架下部支架）直至施工到山墙，最后施工伸入井筒部分，浇注混凝土成巷。
出矸在主井底马头门处安设一台P-60B型耙装机出矸。
3箕斗装载硐室施工3、1井筒加固（1）井筒注浆加固（2）井筒工字钢井圈加固井筒注浆加固完毕，按设计要求进行井筒槽钢井圈加固，槽钢弯曲成为1/4环状，直径4500mm，与主井井筒直径一样，和井筒垂直安装，间隔1米，在每一个弧形槽钢预先制取两个矩形孔，均匀布置在1/4弧形槽钢的三等分处，孔的尺寸30×40mm。
在安装槽钢的同时，在每一个矩形孔的位置打锚杆眼，安装锚杆固定。
锚杆头不能露出井筒。
井筒及相关工程施工结束后拆除。
3、2装载胶带巷加固从煤仓向主井方向施工，在距离装载硐室10米开始采用加强型支护，按设计直墙半圆拱荒断面，实行光面爆破，刷扩巷道断面成型后进行永久支护。
施工顺序为：按设计直墙半圆拱毛断面扩刷巷道成型→锚网喷支护，初喷厚度60mm，按设计间排距打锚索→挖底→架设桁架→矿压观测→复喷至与钢架接触→矿压观测；3、3箕斗装载硐室支护参数箕斗装载硐室设计为三心拱断面，掘进断面尺寸：计量设备处8034×12494mm：井筒处8034×13929mm；硐室设计净断面尺寸：计量设备处6474×10334mm，井筒处6474×12134mm，永久支护形式锚网喷+锚索+金属桁架+砼支护。
依兰主立井箕斗装载硐室施工作业规程
编号： YL- 2014-10 标识:发放号：中煤能源黑龙江煤化工有限公司依兰第三煤矿主立井井筒箕斗装载硐室施工作业规程工作面名称：主立井井筒箕斗装载硐室施工单位：矿建五队编制人：杜少峰施工负责人：史献忠批准人：张广强编制日期：2014 年 09 月 30 日执行日期：2014 年月日施工作业规程（措施）审批意见施工规程（措施）名称：主立井井筒箕斗装载硐室施工作业规程项目经理：日期：安监站长：日期：机电经理：日期：生产经理：日期：技术经理：日期：综合队长：日期：编制人：日期：审批意见：目录第一章工程概况................................................... - 1 - 第一节工程概况................................................. - 1 - 第二节编写依据................................................. - 1 - 第二章地质水文概况............................................... - 2 - 第一节地层..................................................... - 2 - 第二节水文地质情况............................................. - 3 - 第三节区域构造概述............................................. - 3 - 第四节含煤地层、瓦斯与地温..................................... - 3 - 第三章箕斗装载硐室特征及支护说明................................. - 3 - 第一节装载硐室特征............................................. - 3 - 第二节支护说明................................................. - 8 - 第四章施工工艺.................................................. - 12 - 第一节施工准备................................................ - 12 - 第二节施工方案................................................ - 13 - 第三节掘进工艺................................................ - 14 - 第三节装运岩石方法............................................ - 23 - 第四节支护方式................................................ - 23 - 第五章生产系统.................................................. - 31 - 第一节通风系统................................................ - 31 - 第二节主要施工设备选型........................................ - 34 - 第三节凿井辅助系统............................................ - 35 - 第六章劳动组织及施工排队........................................ - 41 - 第一节劳动组织................................................ - 41 - 第二节施工进度及工期保证措施.................................. - 42 - 第七章质量保证措施.............................................. - 44 - 第一节工程质量目标............................................ - 44 - 第二节质量保证体系............................................ - 44 -第三节质量标准及技术要求...................................... - 46 - 第四节质量控制关键点.......................................... - 49 - 第五节质量保证措施............................................ - 51 - 第六节质量检测监测手段........................................ - 51 - 第八章施工安全保证措施.......................................... - 52 - 第一节安全管理机构............................................ - 52 - 第二节入井管理制度............................................ - 53 - 第三节一通三防................................................ - 53 - 第四节防片帮措施.............................................. - 57 - 第五节顶板管理................................................ - 57 - 第六节防坠措施................................................ - 58 - 第七节火工品管理措施.......................................... - 61 - 第八节井筒防治水措施.......................................... - 65 - 第九节提升安全措施............................................ - 65 - 第十节机电管理措施............................................ - 67 - 第十一节装岩安全措施.......................................... - 68 - 第十二节耙矸机移动及使用安全措施.............................. - 69 - 第十三节使用伞钻安全措施...................................... - 69 - 第十四节使用抓岩机安全措施.................................... - 70 - 第十五节粉尘防治.............................................. - 72 - 第九章避灾路线.................................................. - 72 - 第十章文明施工及环境保护........................................ - 74 - 第一节文明施工................................................ - 74 - 第二节环境保护................................................ - 74 - 第三节其它.................................................... - 75 -第一章工程概况第一节工程概况依兰第三煤矿位于黑龙江省依兰县与方正县境内，东北距依兰县22km，行政隶属于依兰县与方正县管辖，由中煤能源黑龙江煤化工有限公司建设，中煤邯郸设计工程有限责任公司设计，矿井设计生产能力2.4Mt/a，矿井总服务年限约为42.1a。
(工作规范)主井箕斗装载硐室施工作业规程
主井箕斗装载硐室施工作业规程总工程师:工程部:安检部:机电部:通风部:技术部:地测部:编制:施工单位：日期：主井箕斗装载硐室施工作业规程一、工程概况：主井箕斗装载硐室位于主井井筒下段与井筒相连接，硐室净高11.74m，荒高12.74m，上部（3.5m段）净宽6m，中下部净宽5.9m，荒宽7m，净深4m，毛深4.5m。
其中：硐室上部垂高3.5m段，顶板预埋12根工字钢（工22b1根，工32b11根），浇注砼厚度500mm，强度C25。
中部6.44m段两侧墙壁厚500mm，强度C25，前墙壁厚500mm，强度C25。
下部1.8m段，装载平台及平台前墙壁厚500mm，强度C25。
平台上一侧有一控制硐室，控制硐室墙高1.45m，拱半径1.25m，壁厚250mm，强度C20。
平台另一侧墙部设计有爬梯。
带式输送机硐室一次成巷完毕，并经过装载硐室上部与主井贯通，带式输送机通路锚网喷与+315石门大巷贯通；主井底+315井底车场和+315石门大巷贯通，待主井临时提升结束后具备施工箕斗装载硐室的条件。
根据现有的施工条件，采取自上而下并采取临时支护后逐层进行硐室的掘砌工作。
主井箕斗装载硐室平、剖面图见附图。
二、地质概况：箕斗装载硐室与带式输送机硐室相连接段底板标高+353.688，装载平台标高+347.248，硐室底板标高+345.448，硐室位于石炭系上统太原组（c3t）地层中，主要有深灰色石灰岩、黑色泥岩、深灰色砂岩及砂质泥岩组成，构造较为简单，地层倾角平缓，一般为5—120。
煤仓由上而下扩刷过程中，将依次穿过中粒砂岩、泥岩、15#煤、细砂岩及砂质泥岩，15#煤厚度4.5m左右，煤层富含瓦斯，在施工中应加强瓦斯管理及施工管理，加强临时支护，杜绝片帮事故。
三、施工文案、设备配备形式及施工程序：1、施工方案：根据箕斗装载硐室特征，充分考虑主井永久锁口工程的施工，采取箕斗装载硐室上段3.5m高在井筒井壁不破的条件下进行施工，待主井永久锁口工程完成后，利用主井内悬挂吊盘作为工作平台，再在井壁透口处逐渐扩大井壁断面，按箕斗装载硐室的设计尺寸进行抡尺定位，分层打密集眼切割井壁的周边，眼距100mm，眼深600mm，距周边眼200mm，再布置一圈密集眼，眼距200mm，眼深600mm，其它内圈范围眼距不超过500mm，眼深600mm，将箕斗装载硐室上段（3.5m高）掘砌完毕后，以此由上而下分层掘进浇注施工。
箕斗装载硐室施工方法
与井筒同时施工的顺序确定，掘进出矸与砌壁的具体施工方法设计，工期估算综合经济技术指标分析等
与井筒顺序施工
硐室工程量较大，各种围岩情况，井筒工期要求不紧
井筒掘进到装载硐室顶板时，停止掘进将这段井壁砌好，然后继续下掘井筒，在井筒通过装载时，视围岩情况或者一次锚喷临时支护将井筒掘到底，反向自下而上砌筑井筒至上端，或随井筒的掘进随砌井壁，直至井筒掘完，两种掘砌方式在井壁砌筑时均留下装载硐室的口不砌
整个井筒掘进完后将井筒施工吊盘提至装载硐室的合适位置，然后采用上（下）分层法施工装载硐室，掘进的矸石放入井内，由井筒施工机械出矸
可以利用凿井设备Βιβλιοθήκη 硐室施工方法不受井筒施工方法限制，掘进效率较高，硐室本身施工速度较快，施工安全，但占用井筒工期较长，矸石全部落井对下段井壁有一定的影响
井筒过硐室的掘砌方法选择，硐室施工时对井壁影响的防止措施，硐室具体的施工方法设计；硐室占井筒工期估计，施工成本等经济技术指标分析
表5－15箕斗装载硐室施工方案
施工方案
适用条件
施工方法概述
施工特点
施设主要内容
与井筒同时施工
装载硐室工程量较小，围岩较稳定，井筒工期要求不太紧
井筒掘至装载硐室上部3m左右时停止掘进，将上面井壁砌好，然后向下掘进井筒一到两个段高。出矸后掘进井筒的下一个分层和装载硐室的上分层，每段段高的长度可视围岩稳定情况采用逐层掘砌交叉作业或短段单行作业。掘进时，井筒内的掘进总超前硐室掘进一个分层。砌筑时随井筒井壁的砌筑，同时将该段硐室的永久支护砌好，如此循环，直到该段井筒与装载硐室完成施工
不能利用凿井设备，施工准备量大，施工速度慢，需增加临时设施，成本较高。但其施工不占井筒工期，围岩暴露面积小，施工安全性较好，并且硐室施工不受井筒施工方式的限制，施工方法灵活机动
箕斗装载硐室施工组织设计.
第一章概况第一节概述一、峒室名称本《作业规程》的名称为箕斗装载峒室。
二、掘进目的及峒室用途掘进目的及峒室用途是为了提运煤系统。
三、峒室总工程量及服务年限（一）工程量1、胶带机头峒室5.30m。
2、机头峒室与装载胶带机巷连接段2.5m。
3、壁龛两个，分别为1.0m和0.9m,共计2.2m。
4、定量斗峒室5.85m。
5、测重装置峒室2.55m。
6、与井筒连接段，上连接段1.55m,下连接段2.05m,共计3.6m。
7、信号室2.4m。
总工程量合计为23.942m。
(二)服务年限:同矿井服务年限。
四、预计开竣工时间经处领导及项目部领导研究决定：箕斗装载峒室将于2005年元月22日开工，预计2005年2月25日竣工，工期为35天。
第二节编写依据本措施编写是根据枣庄矿业集团诚信设计研究有限公司设计的滨湖矿《箕斗装载峒室》平、剖、断面图。
附平面图、剖面图及断面图第二章地质水文情况第一节地质构造本峒室所处岩层多为砂质泥岩，厚度约为25.11m。
上部为细砂岩，厚度10.6m，岩层倾角约9°，南高北低，预计无大的断层。
附：岩（煤）层综合柱状示意图第二节水文地质据主井实际施工资料表明，此位置无涌水，施工时，应对箕斗峒室上方井壁淋水进行处理，以确保砼施工质量。
第三章巷道布置及支护说明第一节巷道布置一、装载胶带机头峒室采用水平布置，外接装载胶带机巷，连接长度1.5m，内接主井井筒，坡度为0，峒室楼板标高为-433.224m，而装载胶带机巷底板标高为-431.374m，相差1.85m。
左右两帮各布置一壁龛，净长度分别为1m和0.6m,净宽度均为1.6m，楼板设溜煤口两个、人行口一个及设备基础、预埋螺栓、预埋钢板、壁梯等。
二、定量斗峒室等采用竖直布置，内设信号室一个、预埋梁窝4个及壁梯等。
详见箕斗装载峒室平、剖、断面图第二节支护设计一、巷道断面1、装载胶带机头峒室：S荒=28.35m2, S净=22.33m22、装载胶带机巷：S荒=10.85m2, S净=8.04m23、壁龛：S荒=7.94m2, S净=4.53m24、信号室：S荒=8.90m2, S净=6.30m25、定量斗峒室；S荒=35.89m2, S净=28.25m2二、支护形式（一）临时支护装载胶带机头峒室及装载胶带机巷，掘进时采用吊挂前探梁做为临时支护，前探梁用直径φ89的钢管制作，长度为4m，共两根，间距不大于1.2m，用金属锚杆和吊环固定，每根前探梁不少于2个吊环，锚固力不少于64kN/根。
煤矿主井井筒箕斗装载硐室施工安全技术措施
煤矿主井井筒箕斗装载硐室施工安全技术措施施工单位：编制日期：年月日施工作业规程（措施）审批意见一、工程概况煤矿主井井筒设计净直径为φ5.5m，井筒全深678.888m。
根据矿方要求井筒延深至721m（暂定），箕斗装载硐室位于井深-655.190m～-671.856m 之间，净高16.666m；井筒加固段位于井深-652.64m～-674.456m之间，共21.816 m。
与箕斗装载硐室P室上部相连的装载带式输送机巷掘砌深10.86m （从井筒中心算起），净底板绝对标高+168.310m(井深-659.690m)，坡度为0.003下山；箕斗装载硐室P室下部相连的液压站、值班室硐室掘砌深度为12.86m，净底板绝对标高+158.966m(井深-669.034m)，箕斗装载硐室的方位角为291°30〞。
二、箕斗装载硐室及连接处井筒结构1、箕斗装载硐室为直墙半圆拱型，根据结构特点及标高可分为上、下两个部分：（1）井深-659.70m以上为上部，上部装载硐室包括P室半圆拱、装载带式输送机巷，掘深9.410m，砌深8.86m（从井筒中心算起），与井筒连接处净宽5.5 m，拱高2.75m，硐室净宽7.85 m，拱高3925mm，厚度为450mm，两层钢筋混凝土结构，现浇混凝土砌壁厚度450mm，环筋和竖向钢筋Φ20@200mm，横向钢筋Φ20@200mm，箍筋为Φ8@400mm掘进宽度6.6m，净宽5.5m，墙高0.95m，拱高2.75m，为0.003下山，两层钢筋混凝土结构，现浇混凝土砌壁厚度450mm，环筋和竖向钢筋Φ20@200mm，横向钢筋Φ20@200mm，箍筋为Φ8@400mm，铺底厚度100mm。
（2）井深-659.70m～-665.534m 之间为中部，中部包括P室直墙及与井筒连接处，高度为5.844m，掘深9.41m，砌深8.86m（从井筒中心算起），净宽7.85m，现浇混凝土砌壁厚度450mm，两层钢筋混凝土结构，墙横、竖钢筋均为Φ20@200，箍筋为Φ8@400mm。
浅谈葛铺煤矿主井箕斗装载硐室施工方案
度等级为 Ｃ ０ ２ 。主井箕斗装载峒室剖面如图 １ 所
示
部分为 １ 掘进体积 为 ５ ５ 两墙及顶 部 ． ｍ， ７ ３． ｍ ， ３
图 １ 主井箕 斗装载峒 室剖面
２ 施工方案选择
箕 斗装 载硐 室 与井筒 的施 工顺 序 通 常有 以下 几 种方 案 ： 方案 一 ， 与井筒 同时施 工 。即在 施 工井 筒 的 同时施 工 出箕 斗装 载硐 室 ； 方案二 ， 与井筒 顺
耿孝辉 ， 等
浅谈葛铺煤矿主井箕斗装载硐室施工方案
１７ ３
表 １ 箕斗装载硐 室施工方案 比较
序号 名 称 １ 方 ＋ 案 ．
一
信号照明电缆随吊盘绳下到工作面。胶带机巷内 敷设照明电缆 ， 供电电压 １７Ｖ 在工作面上方设 ２ ，
Ｄ Ｓ ２０ １０型立 井投 光灯 一盏 。 Ｋ 一５ ／ ７
５０ｍ， 深 ５５０ｍ， 口标 高 ＋ ５ ． ｍ。 ． 净 ６． 井 ｌ１８ ０ 箕 斗 装 载 硐 室 位 于 井 筒 标 高 ＋ ２．４～ ６ ８３ ＋ ４ ．５ｍ段 ，下部 底板 标 高为 ＋ ２ ． Ｉ 高 ６３ ４ ６ ８ ４１，净 ３ Ｔ １．１１， 宽 ７５ｍ， 工 长 度上 部 分 为 ５４ｍ、 ４１ １ 净 ＂ １ ． 施 ． 下
１６ ３
ｄ ｉ ０３ ６ ／ｉ ｎ１７ — ９ ３２ １ ．３０ ５ ｏ： ．９ ９ｊｓ ．６ ２ ９４ ．０ ０ ．５ １ ｓ １
能 源 技 术 与 管 理
２ １ 年第 ３ ０１ 期
浅 谈 葛 铺 煤 矿 主 井 箕 斗 装 载 硐 室 施 工 方 案
耿孝辉 闫振斌 周永忠 闫光启 ， ， ，
杆规格 为 ２ × ０ ０ ｍ，问排距 ８ ０ ｍ× ０ ｒ ０ ２ ０ｒ ａ ０ ｒ ８０ ｍ， ａ ａ 每根 锚杆 使用 １ Ｋ ５５ ２ Ｚ ５０锚 固剂 。浇 根 ２３ 、根 ２６ 筑 混凝 土及 铺底 强度 等 级 为 Ｃ ０ ３ ，喷 射 混凝 土 强
箕斗装载硐室施工措施(定稿)
第一章概况第一节概述陈蛮庄煤矿主井井筒设计净直径φ5.0m，井筒深度952.5m，箕斗装载硐室位于井深886.5m～911.45m 处，井筒部分为24.95m，箕斗装载硐室顶板标高为-890.8m，底板标高为-907.95m，箕斗装载硐室位于井筒正北方向，箕斗装载硐室北有装载皮带巷，硐室开门后按0°方位角施工，现已施工至867.5m，即将进行箕斗装载硐室的施工，为安全、优质、快速地施工，特编制本规程，以便指导施工。
第二节编制依据1、工程施工组织设计井筒施工组织设计名称为《陈蛮庄煤矿主井井筒及相关硐室掘砌工程施工组织设计》。
2、工程图纸（1）施工图纸名称为《箕斗装载硐室》，图号为《S1279-148－1》、《S1279-148－2》、《S1279-148－3》、《S1279-148－4》。
（2）配筋图纸名称为《箕斗装载硐室配筋图》，图号为《S1279-148J－1》、《S1279-148J －2》、《S1279-148J－3》、《S1279-148J－4》。
（3）设计变更单。
3、地质说明书地质说明书名称为《陈蛮庄煤矿主井井筒检查孔地质报告》。
第二章水文地质情况该段地层由泥岩、粉砂岩、细砂岩组成，泥岩呈灰色-深灰色，泥质结构，局部含少许粉砂和铝质及植物根茎化石，局部裂隙发育，岩芯稍破碎，局部碎块状；粉砂岩局部含少许泥质，垂直裂隙发育，方解石脉充填，岩芯破碎，碎块状；细砂岩呈灰绿色，细粒砂状结构，成份以石英、长石为主暗色矿物质次之、钙质胶结、分选磨圆一般，见方解石脉、块状。
该段地层结构复杂，岩石不稳定。
陈蛮庄煤矿主井及箕斗装载硐室联络通道检查钻综合柱状图见下图。
主井井筒检查孔综合柱状图箕斗装载硐室检查孔综合柱状图第三章箕斗装载硐室布置及支护说明井筒上、下加强段部分为650mm厚双层钢筋混凝土井壁，钢筋规格型号为环筋Φ22＠250mm，竖筋Φ20＠250mm，构造筋Φ8＠500mm，支护混凝土强度等级为C40。
箕斗装载硐室作业规程补充安全技术措施
主井箕斗装载硐室作业规程补充措施一、工程概况1、工程概况：XXXXXX主井箕斗装载硐室已施工2-2、3-3断面1.20m，现剩余工程2-2断面深度3.50m、3-3断面深度1.10m、4-4断面深度5.50m、5-5断面深度3.00m、6-6断面深度8.1m，2-2～6-6断面均为直墙半圆拱形断面，由于箕斗装载硐室断面较大，（掘宽10300mm，掘高26500mm）硐室顶部、墙部应力相对集中，根据附近其它矿井箕斗装载硐室破坏情况，我单位根据建设单位要求对主井箕斗装载硐室一次支护进行加强，即在原有锚网喷基础上增加锚索支护。
二次支护仍为钢筋砼支护。
（详见主井箕斗装载硐室各断面图、剖面图）。
由于施工井筒过程中已进行了箕斗装载硐室开口施工，现返回利用吊盘及井筒设备施工剩余工程，为确保工程质量、施工安全，特编制此补充措施以指导施工。
2、附属结构：主井箕斗装载硐室的梁窝根据图纸要求施工预留。
二、施工方法（一）、施工方案根据箕斗装载硐室图纸仍采用下行分层混合掘砌施工，为防止硐室片帮、减少围岩暴露时间，保证施工安全，及时进行一次锚网索喷支护，硐室出车平台各断面掘够段高后（各掘高度为6020mm），进行一次支护，确认安全后，硐室出车平台各断面进行整体扎钢筋、浇筑。
然后向下4m为一个段高分层依次将硐室墙部、后墙进行掘砌施工。
工作平台：1、吊盘与硐室口之间的工作平台将三层吊盘的喇叭口拆除用大板封闭作为井筒与硐室开口部分的工作平台，即利用18#槽钢为骨架加工成长8.1m，宽3m的矩形框，进行然后上铺70mm厚大板，大板长度根据施工需要现场进行铺设，边框分为三个部分，两边部分长2.5m、宽3m，可自由收起，中间3m长部分设置为吊桥形式，吊桥采用铰链结构与吊盘连接，在吊桥靠近工作面一端两边上分别布置两个5吨卸扣，然后通过钢丝绳、滑轮、垂球实现自由升降，滑轮固定于二层吊盘中转绳孔位置上方钢梁上，钢丝绳一端固定于吊桥靠近工作面一端两侧卸扣上，一端通过设置于二层吊盘上的滑轮，再通过中转绳孔固定于三层吊盘的垂球上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
首山一矿主井箕斗装载硐室施工
第三建井工程处李雪峰梁祖军黄淑丽
内容提要结合具体施工条件，对主井箕斗装载硐室施工方案进行了分析，选择了适宜的施工方案。
施工中采取特殊的措施，实现了安全、快速、优质施工，并积累了一定的经验。
关键词立井装载硐室施工技术
平煤集团首山一矿是上海宝钢集团与平煤集团合作建设的第一个项目，也是省重点建设项目，要求工期紧，质量高。
该矿井设计生产能力240万t/a，可采储量3.084亿t,服务年限91.8a，矿井开拓方式为立井两个水平上下山开拓，井筒设计主、副、风三个立井井筒，其中主、副井井筒及相关硐室工程经招投标由平煤集团建井三处承担施工。
在主、副井井筒施工中均实现了连续3个月超百米水平后，于2005年7月21日又利用凿井设备对主井箕斗装载硐室组织了快速施工，仅用44d就完成了硐室掘进2362 m3、浇注砼536.6 m3的工程量，受到公司领导及甲方的好评。
1工程及地质概况
主井箕斗装载硐室位置处在井深640.798~662.558m处，由井筒、戊组装载硐室、己组装载硐室三大部分组成。
其中井筒净直径7.0m，垂直高度21.76m；戊组装载硐室方位角99°，半圆拱形断面，水平长度10m，净宽5.2m，净高15.76m；己组装载硐室的方位角279°，半圆拱形断面，水平长度5.127m，净宽5.2m，净高11.76m。
本硐室采用锚网喷钢筋砼联合支护，一次支护采用GFMG-29管缝式锚杆，
长2000mm，间排距900 mm×900mm，直径6mm钢筋网，网孔150 mm×150mm，喷砼厚度150mm。
二次支护采用双层钢筋砼支护，网格为纵筋（直径16 mm）×横筋（直径16 mm）=300 mm×300 mm，拉筋直径8mm，间距600mm，支护厚度450mm。
总掘进工程量2362 m3，现浇C30砼442 m3，喷射C20砼94.6 m3，锚杆1539根，绑扎钢筋20.55t,预留各种规格梁窝31个。
硐室所穿岩层倾向60°，倾角24°，硐室上部位于浅灰色细中粒砂岩中，下部位于深灰色泥岩中，该处岩层无涌水，井筒涌水量40 m3/h。
2井筒施工设备配置
V型钢管凿井井架，两套单钩提升绞车，主提升为2JK-3.6/12.9型绞车配4.0 m3吊桶，副提升为JK-2.5/20型绞车配2 m3吊桶，装岩用HZ-6型中心回转抓岩机，井架二层台座钩式自动翻矸，8t 自卸汽车排矸；国产六臂伞型钻架配备YZGZ-70型凿岩机打眼,孔深4 m，爆破采用T200水胶炸药，6.5m长脚线半秒延期导爆管；地面设电子计量集中〖CM（22）搅拌站，2.4 m3及1.6 m3底卸式吊桶下砼，段高5.0m整体下移式金属模板浇注砼井壁。
选用KJTX-JX-1型煤矿井筒通讯信号机，M12~3B型提升机综合后备保护仪，井筒防爆投光灯，电视监控系统。
3施工方案的选择
该装载硐室工程结构复杂，施工难度大。
在工程施工前，针对工程情况和井筒施工装备现状，召集全处工程技术人员对施工方案进行
了商讨，认真分析比较，决定利用现有立井装备，配用0.6 m 3耙斗机及YT-28型凿岩机，将硐室分为4个分层，提前拆除滑模及刃角1 m，使永久支护调整至硐室净顶板以上3 m，即钢筋砼井壁起点位置，暂停浇注砼工作。
井筒向下掘进两炮，登矸进行戊组装载硐室上室掘进，按照下图所示的顺序依次从上向下将各分层随井筒掘进时一并掘出，井筒掘进面超前硐室1个分层，并依次从上向下与井筒掘砌交叉作业进行各层永久支护施工。
硐室各分层施工均在永久支护的保护下进行，岩帮裸露时间短，施工安全较有保障，井筒出矸与硐室内打眼、绑扎钢筋、立模等工作可平行作业，施工进度快，效率高，成本底，且符合该工程的实际情况。
4施工顺序及施工方法
施工流程图
4.1 Ⅰ、Ⅱ区的施工
井筒掘砌至戊组装载硐室以上3m即钢筋砼井壁起点位置，出座底炮矸石同时锚网喷一次支护岩帮，并清出实底，下伞钻打井筒荒径
以内的炮眼，装药、放炮、出矸、锚网喷一次支护岩帮，留出装载硐室开口位置不支护，清出实底，再下伞钻打井筒荒径以内的炮眼并放炮。
平矸后用YT-28型凿岩机打戊组装载硐室上室接口拱部炮眼，出矸至上室底板位置，打接口处拱基线以下炮眼，装药爆破硐室上室，锚网喷支护井筒及硐室帮顶，暂停向下掘进，继续掘进上室及戊组煤带式输送机巷3m，随掘随锚网喷一次支护。
将上室内的矸石清到设计底板水平，井筒内矸石出至上室设计底板以上500mm，自硐室端头开始向井筒方向绑扎钢筋，组立模板，先墙后拱浇注砼施工，同时预留梁窝位置。
而后绑扎井筒及硐室接口处的钢筋，下落整体下移式金属模板，找正并固定，组立硐室接口处碹胎两架，浇注砼段高4m。
向下出座底炮矸石，而后在滑模上沿搭设工作台，对硐室以上井筒进行绑扎钢筋，待井壁砼凝固达10~16h 后，脱模上提滑模，对硐室以上井壁浇注砼。
拆除硐室开口处2~4m 范围内模板及碹胎，移至上室里侧。
4.2Ⅲ区的施工
出井筒中的矸石同时锚网喷一次支护岩帮（留出硐室开口位置不支护），清出实底，下伞钻打眼、放炮，蹬矸用YT-28型凿岩机打己组装载硐室上室接口拱部炮眼，出矸至己组上室底板位置，打接口处拱基线以下炮眼、放炮。
随掘随锚，两掘一喷，向里将上室、操纵室及己组煤带式输送机巷3m掘进完毕。
硐室上室清矸至设计底板水平，拆除戊组上室内的碹胎及模板移至己组上室内，自硐室端头向井筒方向绑扎钢筋。
同时进行对侧戊组装载硐室中室掘进，出中室及井筒矸
石，使其空帮4m，先对己组上室立模浇注砼，再对戊组中室绑扎钢筋立碹墙柱浇注砼，最后绑扎井筒内钢筋，脱模对井筒及相贯处硐室浇注砼，并对戊组上室进行铺底，预留各种梁窝。
4.3Ⅳ区的施工
出井筒中的矸石同时锚网喷一次支护岩帮，清出实底，上提滑模至硐室以上,拆除硐室内碹胎及模板打至地面, 下伞钻打井筒内的炮眼、爆破。
将井筒两侧硐室分为上下两层，每层高2m，先对上分层同时打水平眼放炮，随掘随锚，继续出矸，对下分层进行掘进。
井筒及硐室内的矸石出到距井壁下沿4 m处，绑扎硐室端墙及两帮钢筋，留出下段施工时的搭接长度，钢筋上端头与上段井壁钢筋采用挂钩连接。
每2m的水平间距竖向间距3~3.5m打两层树脂锚杆安装18号槽钢碹柱，碹柱上端头留50~200mm长，紧贴上段砼墙表面，找正后摆放模板，现浇端墙及两帮。
同时进行硐室接口处和井筒内的钢筋绑扎及脱模、立模找正，现浇砼滑模全高，并对己组上室进行铺底。
V区的施工
此区的施工方法与IV区相同,中室的铺底在Ⅵ区施工中一并完成。
VI区的施工
出井筒座底矸石，使其空帮段高3m，绑扎井筒内钢筋，脱模找正，进行浇注砼井壁，利用滑模工作台拆除硐室内墙柱及模板，并对下室进行铺底，至此硐室掘砌工程全部结束。
5快速优质施工的主要措施
(1) 淋水较大，在装载硐室上部20m井筒接茬处安设高250mm “L”型内截水槽，将井壁淋水引至井筒中间位置，确保了井壁及硐室相贯处砼质量。
(2) 硐室施工中及时安装0.6m3耙斗机主机。
耙斗机采用软硬楔固定在周围岩帮上，耙斗机电机上用彩条布遮挡，防止水淋电机。
对井筒2m以外矸石采用耙斗机扒碴，配合抓岩机出碴，大大提高了工作效率。
(3) 采用溜灰管或溜灰槽输送砼进行硐室施工。
若浇注点距井筒较近时采用底卸式吊桶下料，滑模上沿搭设工作台用溜灰槽输送砼；若浇注点距井筒较远时，在吊盘下层盘喇叭口架设溜灰槽，通过悬吊溜灰管直接向浇注点输送砼，既省力又省时。
(4) 施工前对全体施工人员进行技术交底工作，使每一位职工熟知硐室的规格尺寸、施工质量标准、施工方案、方法及技术安全措施等。
施工过程中关键工序工程技术人员跟班指导。
6 结语
在施工过程中，针对硐室结构复杂，要求工期紧、质量高，利用井筒现有装备科学地组织了快速施工，工程质量全优，并为类似硐室施工积累了经验。
