乳化液泵的结构和工作原理演示幻灯片
乳化液泵的工作原理
乳化液泵的工作原理A emulsion pump is a type of pump used to transfer emulsions or mixtures of liquids in industrial applications. 乳化液泵是一种用于在工业应用中转移乳液或液体混合物的泵。
The working principle of an emulsion pump involves creating pressure to move the emulsion through the system. 乳化液泵的工作原理涉及创建压力以使乳液通过系统。
There are different types of emulsion pumps, such as centrifugal pumps, positive displacement pumps, or air-operated diaphragm pumps, each with its own unique working mechanisms. 有不同类型的乳化液泵，如离心泵、容积泵或气动隔膜泵，每种泵都有其独特的工作机制。
The choice of pump type depends on factors such as the viscosity of the emulsion, flow rate, and pressure requirements. 泵的类型选择取决于乳液的粘度、流量和压力要求。
The efficiency and effectiveness of an emulsion pump depend on how well it can handle the specific characteristics of the emulsion being transferred. 乳化液泵的效率和有效性取决于它能否很好地处理正在传输的乳液的特定特性。
乳化液泵的结构和工作原理演示幻灯片
是变电动机旋转运动为柱塞的往复直线运动的传动部件。
7、滑块（十字头）：
是装在连杆与柱塞之间，用以承受侧压力、减轻V型密封圈的磨损。
8、泵头体：是装吸、排液阀组；进、出液管的基体。是承受乳化液压
力及液压冲击力的主要部件。
9、吸排液阀组：
是方向相反的三组单向阀。分别：起吸、排液作用。
• 2、安全阀：开启压力为泵站液压系统额 定压力的110% 。是用来自动卸载阀失去 作用时，防止液压系统过载而设置的。3、 绕组接法。4、四极电动机。5、配比需 要：中性水。
27
七、 XRB2B型乳化液泵结构（1）
如图6所示。
28
七、 XRB2B型乳化液泵结构（2）
1、箱体内：有一对减速齿轮14和17、曲轴2 连杆3、滑块4等； 2、泵头21：内有柱塞5、缸套6、吸排液阀等 3、泵的主轴：经一对正齿轮减速，带动曲轴
• 3、下面将分别介绍：两种泵站的乳化液 泵及乳化液箱的结构组成和主要性能规 格等。
20
五、三柱塞乳化液泵的组成（1）
1、 （三柱塞）乳化 液泵：一般由电动 机和三柱塞泵两大 部件组成。
2、乳化液泵分： ⑴.箱体传动部分； ⑵.泵头高压腔部分。 见右图所示。
21
三柱塞乳化液泵的组成说明
• 1—箱体；2—箱盖；3—后盖；4—连杆；5—曲 轴；6—螺栓；7—轴瓦；8—主动轴；9—滑块； 10—对开挡块；11—半球头；12—柱塞；13—套： 14—缸套；15—挡圈；16—V型密封圈；17—排 液阀堵；18—钢球3/4；19—导向套；20—阀座； 21—吸液阀导向套；22—钢球；23—吸液阀阀 塞；24—放油塞；25—半联轴节；26—轴承 42211；27—安全阀；28—排液接头；29—吸 液接头；30—轴承42609；31—轴承42014 。
最新乳化液泵的结构和工作原理
一、卧式三柱塞泵的工作原理
1、单柱塞泵的工作原理：如图1所示。
1、结构说明：
• 图中： • 1—曲柄、2—连杆、3—柱塞、4— 排液阀、5—吸液阀、6—缸。
2、工作原理：
• ①.当曲柄1绕O点旋转时，通过连杆2的带 动，柱塞3就在缸6内作往复运动。曲柄1每 旋转一周，柱塞3就往复运动一次。 • ②.为了保证油液的流向，在泵头上装有两 个方向相反的单向阀，一个是吸油阀5，一 个是排油阀4。
<乳化液泵工>班
为搞好特殊作业人员的教学工作， 特结合枣矿集团各单位所使用的设备类 型，有针对性地收集了相关资料及产品 使用说明书，并根据要求制作成了多媒 体课件，插入了该设备的工作原理图及 结构图。 ————2005教学质量提升年
乳化液泵的结构和工作原理
刘爱华
山东煤矿安培中心：机电运输教研室 联系电话：4071802、4072445
2、三柱塞泵的工作原理：
三柱塞泵的传动轴是一个三曲拐轴，并 相互错开120°，其工作原理如图2所示。
三柱塞泵的工作原理《说明》
• 当曲轴回转时，三柱塞将交替吸油和排 油，当柱塞1可吸油时，柱塞2排油。因此， 在每一瞬时内，至少有一个柱塞，最多有两个 柱塞在排油。电动机带动曲轴不停地转动，柱 塞泵也就源源不断地将油液压入排液管。 • 目前：枣庄矿业集团各矿，向工作面液压 支架提供压力乳化液的泵主要采用：卧式三柱 塞和五柱塞乳化液泵。
三、乳化液泵和一般结构的柱 塞油泵相比所具有的特点
乳化液泵和一般结构的柱塞油泵相比 具有如下特点： 1、由于乳化液粘度低，而泵的压力又 高，所以柱塞与缸体间不能采用间隙密封， 而使用O形(或V形)密封圈密封。 2、由于乳化液的润滑性能满足不了齿 轮、轴承、轴瓦的要求，所以曲轴齿轮箱 与泵主体部分隔离分开，在曲轴箱内用 N100#工业齿轮油作润滑油。

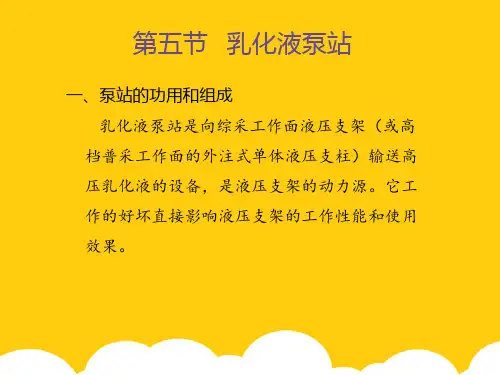

【实用】乳化液泵站PPT文档
一、泵站的功用和组成 乳化液泵站是向综采工作面液压支架（或高
档普采工作面的外注式单体液压支柱）输送高 压乳化液的设备，是液压支架的动力源。它工 作的好坏直接影响液压支架的工作性能和使用 效果。
乳化液泵站由乳化液泵组和乳化液组成。
乳化液泵组由乳化液泵、防爆电动机、 联轴节和 底座架等组成。
两台泵可以并联运行，也可一台工作，一台备用。 如图为XRB2B型乳化液泵站的和沉淀乳化液的 装置，它配有控制系统。
二、泵站液压系统
乳化液泵站一般配备两台乳化液泵组和 一台乳化液箱。两台泵可以并联运行，也可 一台工作，一台备用。
如图为XRB2B型乳化液泵站的液压系统。
组成：包括吸液断路器4、乳化液泵1、安全 阀、卸载阀组3、蓄能器5、交替双进液阀6、 压力表开关7及乳化液箱10等。
该系统的工作过程：启动前先打开手动卸载
阀e，使泵空载起动；起动后，关闭手动卸载
乳化液箱是用来贮存、回收、过滤和沉淀乳化液的装置，它配有控制系统。 起动后，关闭手动卸载阀，高压乳化液经单向阀a向工作面支架供液；
阀当先压阀，工导系2开高作阀统启压面过c和溢乳 暂 载主流化不时阀，液能，d实经用装打现单乳在开过向化乳，载阀液化实保或液现a向护用泵自工。液排动作量液卸面较口载支小的；架时安当供，全液液； 两起第起第两 乳起组两乳两组 乳起起该组第该当如组组乳第两台动五动五台化动成台化台成化动动系成五系工图成成化五台泵 后 节 后 节 泵液 后 ： 泵 液 泵 ：液 后 后 统 ： 节 统 作 为 ： ： 液 节 泵可，，可 泵，包可泵可包 泵，，的包的面X包包泵可R乳乳乳乳以关关以 站关括以站以括 站关关工括工暂括括站以B化化化化并闭闭并 由闭吸并一并吸 是闭闭作吸作不吸吸由并2B液液液液联手手联 乳手液联般联液 向手手过液过能液液乳联型泵泵泵泵运动动运 化动断运配运断 综动动程断程用断断化运乳站站站站行卸卸行 液卸路行备行路 采卸卸：路：乳路路液行化，载载， 泵载器，两，器 工载载启器启化器器泵，液也阀阀也组阀也台也作阀阀动动液组也44444泵、、 、、、可，，可 和，可乳可面，，前前或和可站乳乳 乳乳乳一高高一 乳高一化一液高高先先用乳一的化化 化化化台压压台 化压台液台压压压打打液化台液液液 液液液工乳乳工 液乳工泵工支乳乳开开量液工压泵泵 泵泵泵作化化作 组化作组作架化化手手较组作系11111，液液， 成液，和，（液液动动小成，、、 、、、统一经经一 。经一一一或经经卸卸时。一安安 安安安。台单单台 单台台台高单单载载，台全全 全全全备向向备 向备乳备档向向阀阀先备阀阀 阀阀阀用阀阀用 阀用化用普阀阀导用、 、、 、 、ee，，。。 。液。采阀。卸卸 卸卸卸aaaaa向向向向向使使箱工载载 载载载c工工工工工泵泵和。作阀阀 阀阀阀作作作作作空空主面组组 组组组面面面面面载载阀的33333支支支支支起起d、、 、、、打外架架架架架动动蓄蓄 蓄蓄蓄开注供供供供供；；能能 能能能，式液液液液液器器 器器器实单；；；；；55555现体、、 、、、自液交交 交交交动压替替 替替替卸支双双 双双双载柱进进 进进进；）液液 液液液输阀阀 阀阀阀送66666、、 、、、高压压 压压压压力力 力力力乳表表 表表表化开开 开开开液关关 关关关的77777设及及 及及及备乳乳 乳乳乳，化化 化化化是液液 液液液液箱箱 箱箱箱压1111100000支等等 等等等架。。 。。。的动力源。
乳化液泵工作原理图
乳化液泵工作原理图
很抱歉，我无法提供图片。
但我可以为您提供一份乳化液泵的工作原理的文字描述。
请注意，这是一份没有标题的描述，并且文中没有重复的文字。
乳化液泵是一种用于将两种不相溶的液体（如油和水）进行混合和乳化的设备。
它通过一系列的工作机构来实现这个过程。
乳化液泵一般是由电机、泵体和乳化器三部分组成。
电机提供动力，驱动泵体进行工作。
泵体内部有一个螺杆，当电机运转时，螺杆会带动液体进行旋转和移动。
首先，液体通过吸入管进入泵体。
当电机启动后，螺杆开始旋转，将液体从吸入口推入泵体内部。
与此同时，乳化器也开始旋转和摆动。
在螺杆的作用下，液体被迅速推入乳化器。
乳化器内部有一条弯曲的通道，液体在通道中流动时，受到强烈的剪切力和冲击力。
这些力量使得液体分散成微小的颗粒。
同时，泵体内部的压力也随之增加。
当液体通过出口管离开泵体时，压力使得液体以高速喷射出来。
这些喷射的液体颗粒会进一步与环境中的空气接触，形成气液混合物。
通过不断重复这个过程，乳化液泵可以将两种不相溶的液体混合和乳化成均匀稳定的乳化液。
请注意，以上是乳化液泵工作原理的简要描述，没有标题相同的文字。
如果需要更详细的描述或具体的图示，请参考相关文献或咨询专业人士。

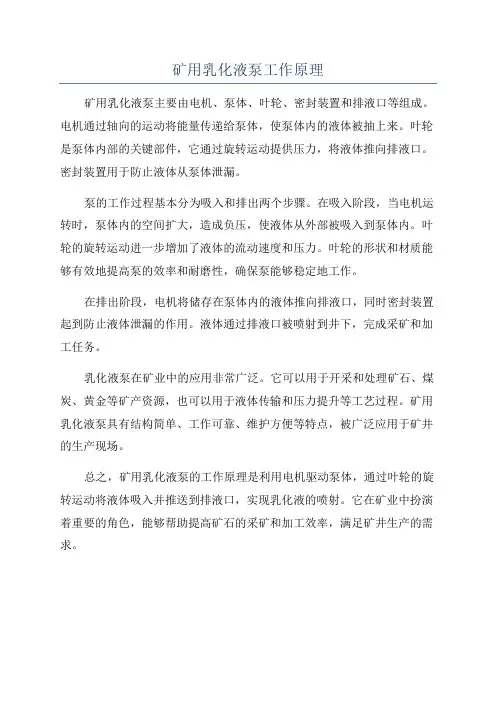

矿用乳化液泵工作原理
矿用乳化液泵工作原理
矿用乳化液泵主要由电机、泵体、叶轮、密封装置和排液口等组成。
电机通过轴向的运动将能量传递给泵体，使泵体内的液体被抽上来。
叶轮是泵体内部的关键部件，它通过旋转运动提供压力，将液体推向排液口。
密封装置用于防止液体从泵体泄漏。
泵的工作过程基本分为吸入和排出两个步骤。
在吸入阶段，当电机运转时，泵体内的空间扩大，造成负压，使液体从外部被吸入到泵体内。
叶轮的旋转运动进一步增加了液体的流动速度和压力。
叶轮的形状和材质能够有效地提高泵的效率和耐磨性，确保泵能够稳定地工作。
在排出阶段，电机将储存在泵体内的液体推向排液口，同时密封装置起到防止液体泄漏的作用。
液体通过排液口被喷射到井下，完成采矿和加工任务。
乳化液泵在矿业中的应用非常广泛。
它可以用于开采和处理矿石、煤炭、黄金等矿产资源，也可以用于液体传输和压力提升等工艺过程。
矿用乳化液泵具有结构简单、工作可靠、维护方便等特点，被广泛应用于矿井的生产现场。
总之，矿用乳化液泵的工作原理是利用电机驱动泵体，通过叶轮的旋转运动将液体吸入并推送到排液口，实现乳化液的喷射。
它在矿业中扮演着重要的角色，能够帮助提高矿石的采矿和加工效率，满足矿井生产的需求。
泵工作原理介绍PPT课件
华润电力（六枝）有限公司
China Resources Power （Liuzhi） Co., Ltd
2、泵的起源
水的提升对于人类生活和生产都十分重要。古代就已有各种提水 器具，例如中国的桔槔(公元前17世纪)、辘轳(公元前11世纪)和 水车(公元1世纪)。比较著名的还有公元前三世纪，阿基米德发明 的螺旋杆，可以平稳连续地将水提至几米高处，其原理仍为现代 螺杆泵所利用。
隔膜泵
弹簧力作用而关闭，排出过程结束，泵又开始新 的吸入过程。这样就能不断吸入和排出液体。
隔膜阀从结构上克服了活塞泵活塞密封元件易磨损的缺点。它综合了活塞泵压力高、坚固
耐用、结构简单的优点，并突出了自身的自动化程度、连续运转率的优点，运行成本等技
（3）往复式隔膜泵
当活塞向上移动时，隔膜片逐渐凹进，泵腔内体 积逐渐增大，压力逐渐降低，低于入口管压力时 入口阀打开，介质流入泵腔，活塞达到内止点时 ，介质充满泵腔，入口阀关闭。
当活塞向下移动，膜片逐渐鼓起，泵腔内体积逐
渐变小，压力逐渐增大，出口阀打开，介质逐渐
排出泵腔，活塞达到外止点时，出口阀因重力和
水击式 China Resources Power （Liuzhi） Co., Ltd
泵的其他分类方式
按结构 按组装 按启动
单级泵 轴封泵 高速泵 前置泵 潜水泵 电动泵 手动泵
多级泵 屏蔽泵 自吸泵 立式泵 液下泵 气动泵 汽动泵
单吸泵 微型泵
卧式泵 插桶泵 磁力泵
双吸泵 长轴泵
端吸泵 中开泵
管道泵
二、泵的分类
华润电力（六枝）有限公司
China Resources Power （Liuzhi） Co., Ltd
泵通常按工作原理分容积式泵、叶片式泵和其他类型泵
乳化液泵的结构和工作原理
四、乳化液泵站的组成：
1、乳化液泵站：
• 一般由两台高压泵、一台乳化液箱组成。 • 一般情况下：一台泵工作，一台泵备用；必要时也可以两 台泵同时向工作面供液。
2、无锡产（三柱塞）乳化液泵： 3、南京六合产（五柱塞）乳化液泵：
两泵一箱： 由XRB2B型乳化液泵与XRXT型乳化液箱配套使用。
有两泵一箱、一泵一箱：由BRW200/31.5型 （或BRW250/31.5型）乳化液泵与RX—1500型 （ 或RX—1000 、 RX—1500A型 ）乳化液箱配套使用。
三、乳化液泵和一般结构的柱 塞油泵相比所具有的特点
乳化液泵和一般结构的柱塞油泵相比 具有如下特点： 1、由于乳化液粘度低，而泵的压力又 高，所以柱塞与缸体间不能采用间隙密封， 而使用O形(或V形)密封圈密封。 2、由于乳化液的润滑性能满足不了齿 轮、轴承、轴瓦的要求，所以曲轴齿轮箱 与泵主体部分隔离分开，在曲轴箱内用 N100#工业齿轮油作润滑油。
一、卧式三柱塞泵的工作原理
1、单柱塞泵的工作原理：如图1所示。
1、结构说明：
• 图中： • 1—曲柄、2—连杆、3—柱塞、4— 排液阀、5—吸液阀、6—缸。
2、工作原理：
• ①.当曲柄1绕O点旋转时，通过连杆2的带 动，柱塞3就在缸6内作往复运动。曲柄1每 旋转一周，柱塞3就往复运动一次。 • ②.为了保证油液的流向，在泵头上装有两 个方向相反的单向阀，一个是吸油阀5，一 个是排油阀4。
五、三柱塞乳化液泵的组成（2） 3、传动部分：
主要由：箱体1、主动轴8、曲轴5、连杆 4、滑块（十字头）9等组成。
4、泵头高压腔部分：
主要由：泵头体、吸液阀组、排液阀组、 柱塞密封圈组件等组成。 5、箱体：是安装主动轴、曲轴、连杆、 滑块、泵头的基架，又是承受运动过程中 反力矩的主要受力部件。
乳化液泵工作原理
乳化液泵工作原理
乳化液泵是一种常见的工业泵，其工作原理主要包括两个方面：压力增加和流体循环。
1. 压力增加：乳化液泵通过旋转的轴上的叶轮或螺杆等装置，将液体从进口处吸入，然后通过叶轮或螺杆的旋转运动，将液体逐渐压缩。
这种压缩作用使得液体的压力逐渐增加，从而推动乳化液从泵的出口处排出。
2. 流体循环：除了压力增加，乳化液泵还可以通过流体的循环来完成工作。
泵的进口处通常设置了一个吸液管，使得液体可以从容器或管道中吸入泵内。
同时，泵的出口处也设有一个排液管，将压缩后的液体排出。
通过这种循环作用，液体可以不断地从进口处吸入到泵内，并通过出口排出，从而实现乳化液的输送。
总体来说，乳化液泵主要利用压力增加和流体循环的原理，将液体从进口处吸入，经过压缩后从出口处排出，实现乳化液的输送。
最新乳化液泵的结构和工作原理
7、滑块（十字头）： 9、吸排液阀组：
是变电动机旋转运动为柱塞的往复直线运动的传动部件。 是装在连杆与柱塞之间，用以承受侧压力、减轻V型密封圈的磨损。 8、泵头体：是装吸、排液阀组；进、出液管的基体。是承受乳化液压 力及液压冲击力的主要部件。 是方向相反的三组单向阀。分别：起吸、排液作用。 由柱塞、密封圈、缸套等组成。它是产生高压乳化液的主要部件。
《内容提要》
• 主要介绍：1.乳化液泵的结构和工作原理。 2..乳化液泵和一般结构的柱塞油泵相比有 何特点。3.泵站的组成及各部件的作用。 • 4.无锡产XRB2B型（三柱塞）乳化液泵的结 构及技术特征。5.南京六合煤矿机械有限公 司制造的BRW200/31.5型（五柱塞）乳化 液泵站：①主要技术参数；②RX—1500型 乳化液箱；③结构说明：介绍各组成部分的 作用；④安装及试运转。等。
三、乳化液泵和一般结构的柱 塞油泵相比所具有的特点
乳化液泵和一般结构的柱塞油泵相比 具有如下特点： 1、由于乳化液粘度低，而泵的压力又 高，所以柱塞与缸体间不能采用间隙密封， 而使用O形(或V形)密封圈密封。 2、由于乳化液的润滑性能满足不了齿 轮、轴承、轴瓦的要求，所以曲轴齿轮箱 与泵主体部分隔离分开，在曲轴箱内用 N100#工业齿轮油作润滑油。
3、在连杆和柱塞间加设滑块（十字头）， 以承受侧压力，减轻V形密封圈的磨损。 4、从柱塞泵本身的结构来看，主轴的旋转 方向可以是双向的。但在实际使用中，转 向只能按出厂规定的箭头所示方向工作。 5、该泵的体积比较大，且转速不能太高。
• 结构特点说明： • 1、厂家要求用：N68#工业齿轮油作润滑油。 • 2、主轴的旋转方向，只能按出厂规定的箭头所示 方向工作的原因： • ①.齿轮啮合处、主轴的轴承等部位是采用飞溅的 方式润滑，主轴反转后，飞溅效果不好，造成润滑 不良而严重发热； • ②.对于使用窝轮、窝杆或斜齿轮减速的泵，由于 啮合间隙是经过调整和效准的，若反转工作，必然 出现啮合状态不好，造成发热，甚至损坏啮合副。 3、乳化液泵曲轴转速：无锡产XRB2B型泵为517 次/分；南京六合产：BRW200/31.5型为：552次 /分、BRW250/31.5型为：660次/分。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《内容提要》
• 主要介绍：1.乳化液泵的结构和工作原理。 2..乳化液泵和一般结构的柱塞油泵相比有 何特点。3.泵站的组成及各部件的作用。
• 4.无锡产XRB2B型（三柱塞）乳化液泵的结 构及技术特征。5.南京六合煤矿机械有限公 司制造的BRW200/31.5型（五柱塞）乳化 液泵站：①主要技术参数；②RX—1500型 乳化液箱；③结构说明：介绍各组成部分的 作用；④安装及试运转。等。
18
四、乳化液泵站的组成：
1、乳化液泵站：
• 一般由两台高压泵、一台乳化液箱组成。
• 一般情况下：一台泵工作，一台泵备用；必要时也可以两 台泵同时向工作面供液。
2、无锡产（三柱塞）乳化液泵：
两泵一箱：
由XRB2B型乳化液泵与XRXT型乳化液箱配套使用。
3、南京六合产（五柱塞）乳化液泵：
有两泵一箱、一泵一箱：由BRW200/31.5型
转排油，再加上柱塞运动速度是变化的，所以，排出的乳 化液脉动性特别大。如图3所示的流量变化规律。
12
柱塞泵流量脉动性大的原因说明
•
在每转一周的过程中，总是半转吸
油、半转排油，再加上柱塞运动速度是
变化的，所以，排出的乳化液脉动性特
别大。
13
2、三柱塞泵：
三柱塞泵的三个柱塞相位角：互错 120°。每个柱塞的排油量变化规律如图4所 示。
4、从柱塞泵本身的结构来看，主轴的旋转 方向可以是双向的。但在实际使用中，转 向只能按出厂规定的箭头所示方向工作。
5、该泵的体积比较大，且转速不能太高。
17
• 结构特点说明： • 1、厂家要求用：N68#工业齿轮油作润滑油。 • 2、主轴的旋转方向，只能按出厂规定的箭头所示
方向工作的原因： • ①.齿轮啮合处、主轴的轴承等部位是采用飞溅的
1、由于乳化液粘度低，而泵的压力又 高，所以柱塞与缸体间不能采用间隙密封， 而使用O形(或V形)密封圈密封。
2、由于乳化液的润滑性能满足不了齿 轮、轴承、轴瓦的要求，所以曲轴齿轮箱 与泵主体部分隔离分开，在曲轴箱内用 N100#工业齿轮油作润滑油。
16
3、在连杆和柱塞间加设滑块（十字头）， 以承受侧压力，减轻V形密封圈的磨损。
<乳化液泵工>班
为搞好特殊作业人员的教学工作， 特结合枣矿集团各单位所使用的设备类 型，有针对性地收集了相关资料及产品 使用说明书，并根据要求制作成了多媒 体课件，插入了该设备的工作原理图及 结构图。
————2005教学质量提升年
1
乳化液泵的结构和工作原理
刘爱华
山东煤矿安培中心：机电运输教研室 联系电话：4071802、4072445
（或BRW250/31.5型）乳化液泵与RX—1500型
（
或RX—1000
、
RX—1500A型
）乳化液箱配套使用。 19
乳化液泵站的使用情况说明：
• 1、枣矿集团各矿多数使用无锡产：三柱 塞乳化液泵站（如：田陈矿）；
• 2、枣矿集团新招标采购的设备为：南京 六合产：五柱塞乳化液泵站（如：已在 付村煤业有限公司投入使用）。
方式润滑，主轴反转后，飞溅效果不好，造成润滑 不良而严重发热； • ②.对于使用窝轮、窝杆或斜齿轮减速的泵，由于 啮合间隙是经过调整和效准的，若反转工作，必然 出现啮合状态不好，造成发热，甚至损坏啮合副。 3次、/分乳；化南液京泵六曲合轴产转：速B：R无W锡20产0X/3R1B.25B型型为泵：为555127次 /分、BRW250/31.5型为：660次/分。
在每一瞬时内，至少有一个柱塞，最多有两个
柱塞在排油。电动机带动曲轴不停地转动，柱
塞泵也就源源不断地将油液压入排液管。
• 目前：枣庄矿业集团各矿，向工作面液压 支架提供压力乳化液的泵主要采用：卧式三柱 塞和五柱塞乳化液泵。
11
二、柱塞泵流量脉动性大的原因：
1、单柱塞泵：在每转一周的过程中，总是半转吸油、半
14
三柱塞泵流量脉动性说明：
•
泵的总流量瞬时变化值等于各柱塞
瞬时排油量之和。
•
即：三条曲线上半部曲线的叠加值。
这样，流量脉动性较单柱塞泵就改善了
许多。但与齿轮泵、叶片泵等相比，流
量脉动性仍很大。
15
三、乳化液泵和一般结构的柱 塞油泵相比所具有的特点
乳化液泵和一般结构的柱塞油泵相比 具有如下特点：
3
4
5
6
一、卧式三柱塞泵的工作原理
1、单柱塞泵的工作原理：如图1所示。
7
1、结构说明：
• 图中： • 1—曲柄、2—连杆、3—柱塞、4—
排液阀、5—吸液阀、6—缸。
8
2、工作原理：
• ①.当曲柄1绕O点旋转时，通过连杆2的带 动，柱塞3就在缸6内作往复运动。曲柄1每 旋转一周，柱塞3就往复运动一次。
• 3、下面将分别介绍：两种泵站的乳化液 泵及乳化液箱的结构组成和主要性能规 格等。
20
五、三柱塞乳化液泵的组成（1）
1、 （三柱塞）乳化 液泵：一般由电动 机和三柱塞泵两大 部件组成。
2、乳化液泵分： ⑴.箱体传动部分； ⑵柱塞乳化液泵的组成说明
• 1—箱体；2—箱盖；3—后盖；4—连杆；5—曲 轴；6—螺栓；7—轴瓦；8—主动轴；9—滑块； 10—对开挡块；11—半球头；12—柱塞；13—套： 14—缸套；15—挡圈；16—V型密封圈；17—排 液阀堵；18—钢球3/4；19—导向套；20—阀座； 21—吸液阀导向套；22—钢球；23—吸液阀阀 塞；24—放油塞；25—半联轴节；26—轴承 42211；27—安全阀；28—排液接头；29—吸 液接头；30—轴承42609；31—轴承42014 。
22
五、三柱塞乳化液泵的组成（2）
3、传动部分：
主要由：箱体1、主动轴8、曲轴5、连杆 4、滑块（十字头）9等组成。
4、泵头高压腔部分：
主要由：泵头体、吸液阀组、排液阀组、 柱塞密封圈组件等组成。
5、箱体：是安装主动轴、曲轴、连杆、
滑块、泵头的基架，又是承受运动过程中 反力矩的主要受力部件。
• ②.为了保证油液的流向，在泵头上装有两 个方向相反的单向阀，一个是吸油阀5，一 个是排油阀4。
9
2、三柱塞泵的工作原理：
三柱塞泵的传动轴是一个三曲拐轴，并 相互错开120°，其工作原理如图2所示。
10
三柱塞泵的工作原理《说明》
•
当曲轴回转时，三柱塞将交替吸油和排
油，当柱塞1可吸油时，柱塞2排油。因此，
