电学中的变化量

电学中的变化量公式推导对于同一个电阻，在不同电路中电阻与电流的变化量和电压的变化量之间的关系？U1＝I1R①U2＝I2R②①－②得：U1－U2＝I1R－I2RU1－U2＝(I1－I2)RΔU＝ΔIR【例1】一个定值电阻两端的电压是4V时，电阻中的电流为I；当电压为增加为7V时，电阻中的电流增加了200mA，则该电阻的阻值是多少？R＝ΔU/ΔI的证明：【例2】如图所示电路中，R1、R2为定值电阻，R0为滑动变阻器，R m为滑动变阻器的最大阻值。

已知电源电压不变，R1＞R2＞R m。

当滑动变阻器的滑片P置于某一位置时，R1、R2、R0两端的电压分别为U1、U2、U0；当滑动变阻器的滑片P置于另一位置时，R1、R2、R0两端的电压分别为U1'、U2'、U0'；若ΔU1＝|U1－U1'|，ΔU2＝|U2－U2'|，ΔU0＝|U0－U0'|，则A．ΔU0＞ΔU1＞ΔU2B．ΔU1＜ΔU2＜ΔU0C．ΔU1＞ΔU2＞ΔU0D．ΔU0＜ΔU1＜ΔU2【例3】如下图甲所示的电路中，R1为滑动变阻器，R0、R2均为定值电阻，电源两端电压保持不变。

当滑动变阻器R1的滑片由右端滑向左端时，两电压表的示数随电流变化的图线分别画在图乙所示的坐标系中。

根据以上条件可知电阻R2的阻值为__Ω，R1的最大阻值为__Ω，R0的阻值为__Ω ，电源电压为____V。

【例4】在如图所示电路中，电源电压保持不变。

闭合开关S，当滑动变阻器的滑片P向下滑动时，四个电表的示数都发生了变化，电表的示数分别用I、U1、U2和U3表示，电表示数变化量的大小分别用ΔI、ΔU1、ΔU2和ΔU3表示，下列选项正确的是:A．U1/I不变，ΔU1/ΔI不变；B．U2/I变大，ΔU2/ΔI变大；C．U2/I变大，ΔU2/ΔI不变；D．U3/I变大，ΔU3/ΔI不变；【例4变式】如图所示电路中，电源电压保持不变。

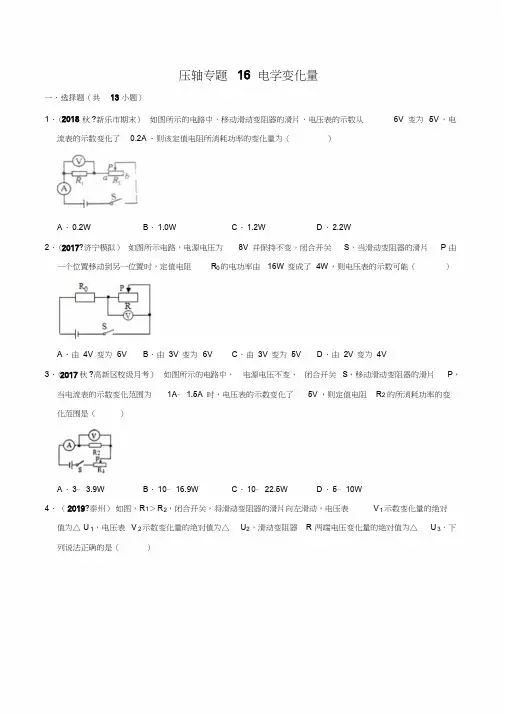

(晨鸟)20届中考物理压轴培优练专题16电学变化量(原卷版)

压轴专题16 电学变化量一．选择题（共13 小题）1．（2018 秋?新乐市期末）如图所示的电路中，移动滑动变阻器的滑片，电压表的示数从6V变为5V，电流表的示数变化了0.2A．则该定值电阻所消耗功率的变化量为（）A．0.2W B．1.0W C．1.2W D．2.2W2．（2017?济宁模拟）如图所示电路，电源电压为8V并保持不变。

闭合开关S，当滑动变阻器的滑片P由一个位置移动到另一位置时，定值电阻R0的电功率由16W变成了4W，则电压表的示数可能（）A．由4V变为6V B．由3V变为6V C．由3V变为5V D．由2V变为4V3．（2017 秋?高新区校级月考）如图所示的电路中，电源电压不变，闭合开关S，移动滑动变阻器的滑片P，当电流表的示数变化范围为1A﹣1.5A时，电压表的示数变化了5V，则定值电阻R2的所消耗功率的变化范围是（）A．3﹣3.9W B．10﹣16.9W C．10﹣22.5W D．5﹣10W4．（2019?泰州）如图，R1＞R2，闭合开关，将滑动变阻器的滑片向左滑动，电压表V1示数变化量的绝对值为△U1，电压表V2示数变化量的绝对值为△U2，滑动变阻器R两端电压变化量的绝对值为△U3，下列说法正确的是（）A．V1示数变小，V2示数变大B．V1示数变大，△U1＜△U 2C．V2示数不变，△U1＝△U3D．V2示数变大，△U1＜△U 35．（2019?内江）如图所示，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P从中点向b端移动一段距离，电压表V1、V2示数的变化量分别为△U1、△U2，电流表示数的变化量为△I，阻值相同的定值电阻R1、R2消耗电功率的变化量分别为△P1、△P2．则下列判断正确的是（）2A．△P1+△P2＝△I．（R1+R2）B．|△U1|＞|△U2|C．||+||＝R1+R2D．|△U1|＜|△U2|6．（2019?岳阳）如图所示，电源电压恒定不变。

闭合开关后，滑动变阻器的滑片P由b端移到某点c的过程中，电压表的示数由4V变为3V，电流表的示数由0.2A变为0.3A，由此可知（）A．电源电压为7V B．R1的阻值为20ΩC．电路消耗的最小功率为 1.2W D．滑片P在b端时，10秒内R1产生的热量为12J 7．（2018?达州）如图所示电路，电源电压不变，闭合开关S，当滑片P置于变阻器的B端时，电压表的示数为6V，在10s内定值电阻R1产生的热量为36J；当滑片P置于变阻器的中点时，电压表的示数变化了2V．下列结果正确的是（）A．R1先后两次消耗的电功率之比为3：4B．滑动变阻器R2的最大阻值为10ΩC．电源电压为10V D．R1的阻值为20Ω8．（2016?南充）在如图所示的电路中，电源电压保持不变，R1、R2是定值电阻，R3是滑动变阻器。

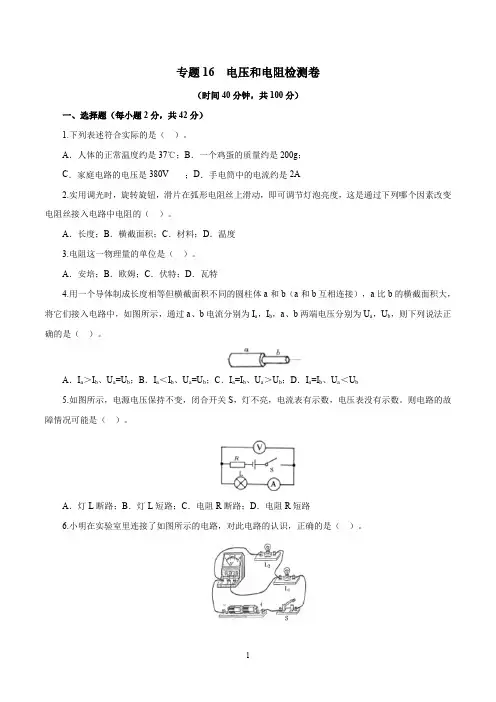

专题16 电压和电阻(检测卷)-2020年中考物理一轮复习讲练测(原卷版)

专题16 电压和电阻检测卷（时间40分钟，共100分）一、选择题（每小题2分，共42分）1.下列表述符合实际的是（）。

A．人体的正常温度约是37℃；B．一个鸡蛋的质量约是200g；C．家庭电路的电压是380V ；D．手电筒中的电流约是2A2.实用调光时，旋转旋钮，滑片在弧形电阻丝上滑动，即可调节灯泡亮度，这是通过下列哪个因素改变电阻丝接入电路中电阻的（）。

A．长度；B．横截面积；C．材料；D．温度3.电阻这一物理量的单位是（）。

A．安培；B．欧姆；C．伏特；D．瓦特4.用一个导体制成长度相等但横截面积不同的圆柱体a和b（a和b互相连接），a比b的横截面积大，将它们接入电路中，如图所示，通过a、b电流分别为I a，I b，a、b两端电压分别为U a，U b，则下列说法正确的是（）。

A．I a＞I b、U a=U b；B．I a＜I b、U a=U b；C．I a=I b、U a＞U b；D．I a=I b、U a＜U b5.如图所示，电源电压保持不变，闭合开关S，灯不亮，电流表有示数，电压表没有示数。

则电路的故障情况可能是（）。

A．灯L断路；B．灯L短路；C．电阻R断路；D．电阻R短路6.小明在实验室里连接了如图所示的电路，对此电路的认识，正确的是（）。

A.小灯泡并联，电压表测电源电压；B.小灯泡串联，电压表测L2的电压；C.若灯L1短路，则电压表示数为零；D.若灯L2短路，则电压表示数为3V7.在如图所示的电路中，闭合开关S后，两灯都不亮，电压表有示数，电流表无示数，则该电路故障可能是（）。

A．灯泡L1开路；B．灯泡L2开路；C．灯泡L2短路；D．电流表短路8.在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，一段时间后，发现两个电表的示数都变大，则出现这种故障的可能原因是（）。

A．R1短路；B．R1断路；C．R2短路；D．R2断路9.如图所示，闭合开关后两灯均能发光，则（）。

A．甲为电流表，乙为电压表；B．甲为电压表，乙为电流表；C．甲、乙均为电流表；D．甲、乙均为电压表10.小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则（）。

专题16 带电粒子在非匀强电场中的运动-2021高考物理一轮复习压轴题剖析(电学部分)(解析版)

专题16带电粒子在非匀强电场中的运动压轴题一、单选题1．某空间区域有竖直方向的电场（图中只画出了一条电场线）．一个质量为m、电荷量为q的带正电的小球，在电场中从A点由静止开始沿电场线竖直向下运动．不计一切阻力，运动过程中小球的机械能E与小球位移x的关系图象如图所示，由此可以判断（）A．小球所处的电场为非匀强电场，且场强不断减小，场强方向向上B．小球所处的电场为匀强电场，场强方向向下C．小球可能先做加速运动，后做匀速运动D．小球一定先做加速运动，达到最大速度后做减速运动，最后静止【答案】A【解析】AB、物体的机械能不断减小，由功能关系知电场力做负功，故电场强度方向向上，根据功能关系得：△E＝qE△x，知图象的斜率等于电场力，斜率不断减小，故电场强度不断减小，因此电场是非匀强电场．故A正确、B错误；CD、在运动过程中，物体受重力与电场力；物体由静止开始下落，故刚开始时重力大于电场力，下落过程中，电场力越来越小，故加速度越来越大，当电场力减小到0时，加速度达到最大值g，故物体做加速度越来越大的加速运动，最后做匀加速直线运动，故CD错误．2．如图甲所示，两个点电荷Q1、Q2固定在x轴上距离为L的两点，其中Q1带正电位于原点O，a、b是它们连线延长线上的两点，其中b点与O点相距3L现有一带正电的粒子q以一定的初速度沿x轴从a点开始经b点向远处运动(粒子只受电场力作用)，设粒子经过a、b两点时的速度分别为v a、v b，其速度随坐标x变化的图象如图乙所示，则以下判断正确的是（）A ．Q 2带负电且电荷量大于Q 1B ．b 点的场强不为零C ．a 点的电势比b 点的电势高D ．该粒子在a 点的电势能比在b 点的电势能小【答案】D【解析】AB ．由图象分析可知：在b 点前做减速运动，b 点后做加速运动，可见b 点的加速度为0，则在b 点受到两点电荷的电场力平衡，可知b 点的合场强为零，Q 2带负电，且有()()122232kQ kQ L L =所以，Q 1＞Q 2，故AB 错误．CD ．该电荷从a 点到b 点，做减速运动，且该电荷为正电荷，电场力做负功，所以电势能增大，再据Ep=qφ知，电势升高，所以b 点电势较高，故C 错误，D 正确．故选D ．3．如图所示，Q 1和Q 2是在真空中固定的两个等量同种电荷，A 和B 是Q 1和Q 2连线上关于中点O 对称的两点．一电子从A 点由静止开始运动，运动中仅受电场力作用，此电子就以O 为中心在A 、B 之间来回往复运动．一面说法中正确的是（）A ．Q 1和Q 2都带正电B ．电子在O 点的速度最大C ．A 、O 、B 三点中，O 点的电势最低D ．电子在O 点具有的电势能最大【答案】B【解析】电子带负电，仅受电场力作用由静止开始从A 向B 运动，所以Q 1和Q 2都应该带负电，故A 错误；电场力对电子先做正功后做负功，动能先增大后减小，O 点电场力为零，动能最大，所以O 点速度最大，故B 正确；电场力对电子先做正功后做负功，电场力做功等于电势能的减小量，故电势能先减小后增加，故电子在O 点的电势能最小；根据pE q ϕ=，O 点的电势最高；故C D 错误；故选B ．4．如图所示，图中虚线为某静电场中的等差等势线，实线为某带电粒子在该静电场中运动的轨迹，a 、b 、c 为粒子的运动轨迹与等势线的交点，粒子只受电场力作用，下列说法正确的是（）A ．a 点的电势高于b 点的电勢B ．粒子在a 点的加速度比在b 点的加速度小C ．粒子在a 点的动能比在b 点的动能大D ．粒子在b 点的电势能比在c 点时的电势能小【答案】D【解析】由于粒子性质和电场方向未知，故不能判断电势高低，A 错误；因a 点处的等势面密集，故a 点的电场强度大，故电荷在a 点受到的电场力大于b 点受到的电场力，结合牛顿第二定律可知，粒子在a 点的加速度比在b 点的加速度大，B 错误；由粒子运动的轨迹弯曲的方向可知，粒子受到的电场力指向右侧，则从a 到b 电场力做正功，粒子动能增大，b 点的动能大于a 点的动能，粒子受到的电场力指向右侧，则从b 到c 电场力做负功，粒子的电势能增大，所以粒子在b 点的电势能比在c 点时的电势能小，C 错误D 正确；5．如图所示，是一正点电荷仅在电场力作用下，从A 点运动到B 点的速度图象，电荷在A 、B 两点对应的时刻分别为t A 、t B ，下列说法中正确的是（）A ．A 点的场强一定小于B 点的场强B ．A 点的电势一定低于B 点的电势C ．正电荷在A 点的电势能一定大于B 点的电势能D ．由A 至B 的过程中，电场力一定对正电荷做正功【答案】B【解析】A 、根据速度图象的斜率等于加速度大小，由数学知识可以看出,从A 点运动到B 点的过程中带电粒子的加速度减小，由F ma =知带电粒子所受的电场力减小，由F qE =可以知道，电场强度E 减小，即有A 处的场强一定大于B 处的场强，故A 错误；B 、因为带电粒子的动能减小，则电势能增大，而正电荷在电势高处电势能大，在电势低处电势能小，则知A 处的电势一定低于B 处的电势，故B 正确；CD 、由图看出,带电粒子的速度减小，动能减小，则由能量守恒定律得知，其电势能增大，电场力对粒子一定做负功，故C D 错误；故选B ．二、多选题6．如图所示，半圆槽光滑、绝缘、固定，圆心是O ，最低点是P ，直径MN 水平，a 、b 是两个完全相同的带正电小球（视为点电荷），b 固定在M 点，a 从N 点静止释放，沿半圆槽运动经过P 点到达某点Q （图中未画出）时速度为零．则小球a （）A ．从N 到Q 的过程中，重力与库仑力的合力先增大后减小B ．从N 到P 的过程中，速率先增大后减小C ．从N 到Q 的过程中，电势能一直增加D ．从P 到Q 的过程中，动能减少量小于电势能增加量【答案】BC【解析】A ．a 球从N 点静止释放后，受重力mg 、b 球的库仑斥力F C 和槽的弹力N 作用，a 球在从N 到Q 的过程中，mg 与F C 的夹角θ由直角逐渐减小，不妨先假设F C 的大小不变，随着θ的减小mg 与F C 的合力F 将逐渐增大；由库仑定律和图中几何关系可知，随着θ的减小，F C 逐渐增大，因此F 一直增加，故选项A 错误；B ．从N 到P 的过程中，重力沿曲面切线的分量逐渐减小到零且重力沿曲面切线的分量是动力，库仑斥力沿曲面切线的分量由零逐渐增大且库仑斥力沿曲面切线的分量是阻力，则从N 到P 的过程中，a 球速率必先增大后减小，故选项B 正确；C ．在a 球在从N 到Q 的过程中，a 、b 两小球距离逐渐变小，电场力(库仑斥力)一直做负功，a 球电势能一直增加，故选项C正确；D．在从P到Q的过程中，根据能的转化与守恒可知，其动能的减少量等于电势能增加量与重力势能增加量之和，故选项D错误．7．如图所示，虚线a、b、c为电场中的一簇等势线，相邻两等势面之间的电势差相等，等势线a上一点A 处，分别射出甲、乙两个粒子，两粒子在电场中的轨道分别交等势线c于B、C点，甲粒子从A到B的动能变化量的绝对值是E，乙粒子从A到C动能变化量绝对值为12E，不计粒子的重力，由此可以判断（）A．甲粒子一定带正电，乙粒子一定带负电B．甲的电量一定为乙电量的2倍C．甲粒子从A到B电场力一定做正功，乙粒子从A到C电场力一定做负功D．甲在B点的电势能的绝对值一定是乙在C点电势能绝对值的2倍【答案】BC【解析】A．根据等势面与电场线的方向垂直的特点，画出两条电场线如图，对比轨迹与电场线的可得，甲偏转的方向大体向下，而乙偏转的方向大体向上，二者偏转的方向沿电场线的两个不同的方向，所以甲与乙一定带不同性质的电荷；由于不知道abc个等势面的电势的高低，所以不能判断出电场线的方向，也不能判断出甲、乙的具体的电性，故A错误；B．由题目可知，电场力对甲做的功是对乙做的功的2倍，根据电场力做功的特点：W=qU，甲的电荷量的绝对值是乙的电荷量的绝对值的2倍，故B正确；C．对比轨迹与电场线的可得，甲的轨迹的方向与受力的方向之间的夹角是锐角，所以电场力对甲做正功；而乙的轨迹方向与电场线的方向之间的夹角是钝角，所以电场力对乙做负功，故C正确；D．电势能的大小与0势能面的选取有关，由于不知道0势能面的位置，所以不能判断出甲、乙电势能绝对值的关系，故D错误。

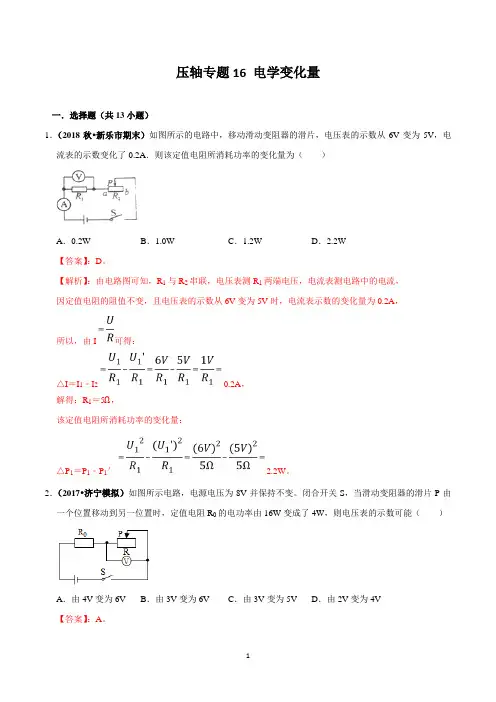

中考压轴专题汇编-电学变化量(解析版)
