乘用车制动系统开发-20140613
助力比，取决于反馈盘 面积比
至此 系统性的匹配工作基本结束。
助力器推杆行程
A B
C
D
Braking System Development
制动系统开发
系统匹配工作结束 确定的参数 1.前后卡钳缸径 2.前后摩擦系数 3.前后有效半径 4. 制动主缸直径 5. 踏板机构杠杆比 6.助力器助力比 7 .助力器尺寸。 带着这些参数接下来该选取合适的零部件或者重新开发零部件，进入子系统布置阶段。
3.子系统的开发---基础制动系统
3.1 前后制动钳的布置 A 圆周方向布置 卡钳在轮辋内圆周布置上，最佳位置为时针4：30 优点： 1.从力学角度分析，这样的布置制动时对轴 承的径向载荷最小。 2.从卡钳冷却角度，这个布置对卡钳迎风也 较好，且降低了质心。 缺点： 1.卡钳位置过低，车轮泥水更容易灌入。 2.对转向节臂的位置影响较大（转向节臂前
Af\Ar : 前后卡钳活塞面积（卡钳为系列化产品，只需参考Benchmark 及轮辋的尺寸来选定一个初始尺寸（ 51、54、57…..) Uf\Ur : 前后卡钳摩擦块摩擦系数（0.32-0.4） Ref\Rer: 前后卡钳制动有效半径（根据轮辋及卡钳尺寸，并参考Benchmark,并考虑三化原则设定或选定一 个初始值） R : 车轮滚动半径，一般乘用车前后轮滚动半径都相同。
在附着系数等于0.9的路 面上制动，随着制动器制动力 的增加，超过同步附着系数仍 未有车轮抱死。当实际制动力 与0.9的r线相交后，后轮抱死， 此后前后轮的地面制动力沿0.9 的r线变化，后轮地面制动力有 所减小（重量前移）。前轮地 面制动力按实际制动器制动力 大幅增加，当0.9r线与理想制 动力相交，前轮也抱死，制动 器制动力再增加已无意义。
车辆制动系统开发方案

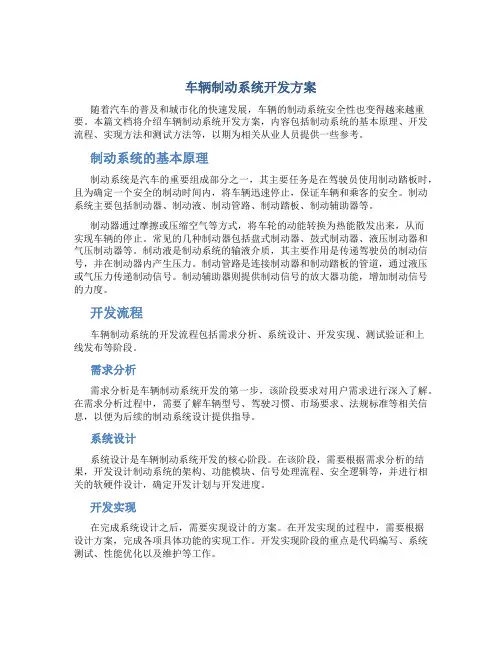

车辆制动系统开发方案随着汽车的普及和城市化的快速发展，车辆的制动系统安全性也变得越来越重要。
本篇文档将介绍车辆制动系统开发方案，内容包括制动系统的基本原理、开发流程、实现方法和测试方法等，以期为相关从业人员提供一些参考。
制动系统的基本原理制动系统是汽车的重要组成部分之一，其主要任务是在驾驶员使用制动踏板时，且为确定一个安全的制动时间内，将车辆迅速停止，保证车辆和乘客的安全。
制动系统主要包括制动器、制动液、制动管路、制动踏板、制动辅助器等。
制动器通过摩擦或压缩空气等方式，将车轮的动能转换为热能散发出来，从而实现车辆的停止。
常见的几种制动器包括盘式制动器、鼓式制动器、液压制动器和气压制动器等。
制动液是制动系统的输液介质，其主要作用是传递驾驶员的制动信号，并在制动器内产生压力。
制动管路是连接制动器和制动踏板的管道，通过液压或气压力传递制动信号。
制动辅助器则提供制动信号的放大器功能，增加制动信号的力度。
开发流程车辆制动系统的开发流程包括需求分析、系统设计、开发实现、测试验证和上线发布等阶段。
需求分析需求分析是车辆制动系统开发的第一步，该阶段要求对用户需求进行深入了解。
在需求分析过程中，需要了解车辆型号、驾驶习惯、市场要求、法规标准等相关信息，以便为后续的制动系统设计提供指导。
系统设计系统设计是车辆制动系统开发的核心阶段。
在该阶段，需要根据需求分析的结果，开发设计制动系统的架构、功能模块、信号处理流程、安全逻辑等，并进行相关的软硬件设计，确定开发计划与开发进度。
开发实现在完成系统设计之后，需要实现设计的方案。
在开发实现的过程中，需要根据设计方案，完成各项具体功能的实现工作。
开发实现阶段的重点是代码编写、系统测试、性能优化以及维护等工作。
测试验证测试验证是车辆制动系统开发的重要环节。
该阶段需要对开发实现阶段的所有功能进行测试，对测试结果进行分析评估，确定是否满足系统要求。
本阶段需要进行全方位的测试，包括单元测试、模块测试、性能测试、压力测试、安全测试、稳定性测试等。
乘用车制动系统设计
兰州工业学院毕业设计（论文）题目：乘用车制动系统设计院系：汽车工程学院专业：汽车制造与装配技术班级：汽造11班姓名：张百宏学号：201109103145指导老师：李彦晶日期：2013年11月3日摘要汽车制动系是汽车底盘上的一个重要系统,它是制约汽车运动的装置。
其中制动器又是制动系中直接作用制约汽车运动的一个关健装置，是汽车上最重要的安全件。
汽车的制动性能直接影响汽车的行驶安全性。
本论文通过对乘用车制动系统进行细致的分析与了解，首先介绍了汽车制动系统的发展、结构、分类，并通过对鼓式制动器和盘式制动器的结构及优缺点进行分析。
最终确定方案采用液压双回路前盘后鼓式制动器。
除此之外，它还对前后制动器、制动主缸进行设计计算，主要部件的参数选择及制动管路布置形式等的设计过程。
关键字：制动系统；制动器；制动主缸ABSTRACTAutomobile brake system is automobile chassis to an important system, it is restricted by the car of the movement of the device. And the brake is brake system directly effect the automobile sport in a restricted key device, is the most important safety car parts. The automobile braking performance directly influence the car driving safety. First this paper reviewed the automobile braking system development, structure, classification, and through to the drum brake disc brake and the structure of the advantages and disadvantages and analyzed. Ultimately determine the scheme adopts hydraulic double circuit qianpan hougu type brake. In addition, it's still around to brake and brake main cylinder design, calculation of the main parts of parameter selection and brake pipe, the design process of decorate a form, etc.Key words: Braking; Brake drum; Brake disc; Braking cylinder目录摘要 (II)ABSTRACT (III)目录 (1)第一章绪论 (2)1.1汽车制动系的研究的目的和意义.............................................................. 错误！未定义书签。
