JTAG边界扫描测试技术原理
jtag边界扫描的概念
jtag边界扫描的概念
边界扫描（Boundary Scan）是一种测试技术，用于在集成电路板内进行测试，特别是对于那些无法通过传统的测试方法进行测试的复杂电路板。
它利用在每个芯片的输入输出管脚上增加的移位寄存器单元（Boundary-Scan Register Cell），这些寄存器单元分布在芯片的边界上，被称为边界扫描寄存器。
在JTAG调试中，边界扫描是一个非常重要的概念。
当需要调试芯片时，这些寄存器将芯片与外围电路隔离，实现对芯片输入输出信号的观察和控制。
对于输入管脚，可以通过与之相连的边界扫描寄存器单元把数据加载到该管脚中；对于输出管脚，可以通过与之相连的边界扫描寄存器“捕获”（CAPTURE）该管脚上的输出信号。
正常运行状态下，这些边界扫描寄存器单元对芯片是透明的，所以正常的运行不会受到影响。
另外，芯片输入输出管脚上的边界扫描（移位）寄存器单元可以相互连接起来，在芯片的周围形成一个边界扫描链（Boundary-Scan Chain）。
它可以串行地输入和输出，通过相应的时钟信号和控制信号，实现对处在调试状态下的芯片的输入和输出状态的观察和控制。
一般的芯片都会提供几条独立的边界扫描链，对边界扫描链的控制主要是通过TAP（Test Access Port）Controller来完成。
以上内容仅供参考，如需更多信息，建议查阅相关文献或咨询专业人士。
JTAG电路的工作原理
JTAG电路的工作原理JTAG（Joint Test Action Group）是一种用于测试和调试集成电路的标准接口。
它是一种通用的、硬件辅助的测试方法，可以用于验证芯片的功能和性能，以及进行故障诊断和调试。
JTAG电路的工作原理是基于一种被称为“Boundary Scan”的技术。
Boundary Scan是一种在芯片的边界上添加了一系列的测试逻辑和控制逻辑的方法。
这些逻辑电路通过JTAG接口与外部测试设备连接，可以对芯片内部的信号和电路进行测试和控制。
JTAG电路由四个主要组件组成：Test Access Port (TAP)、Instruction Register (IR)、Data Register (DR)和Boundary Scan Register (BSR)。
首先，TAP是JTAG电路的核心组件，它负责与外部测试设备进行通信。
TAP 包括两个状态机：Test-Logic-Reset (TLR)状态机和Run-Test/Idle (RTI)状态机。
TLR 状态机用于初始化和复位电路，而RTI状态机用于执行测试和调试操作。
其次，IR是一个用于存储指令的寄存器。
通过JTAG接口，外部测试设备可以向IR中加载不同的指令，用于控制芯片的测试和调试操作。
常见的指令包括读取和写入数据、设置和清除寄存器等。
然后，DR是一个用于存储数据的寄存器。
通过JTAG接口，外部测试设备可以向DR中加载测试数据，或者从DR中读取测试结果。
这样可以实现对芯片内部信号和电路的测试和调试。
最后，BSR是一组用于测试芯片边界上的信号和电路的寄存器。
它包含了一系列的扫描链，每一个扫描链都与芯片边界上的一个信号或者电路相连。
通过JTAG 接口，外部测试设备可以对BSR中的扫描链进行操作，以实现对芯片边界上信号和电路的测试和调试。
JTAG电路的工作流程如下：1. 初始化和复位：外部测试设备通过TAP的TLR状态机将芯片初始化和复位，确保芯片处于可测试状态。

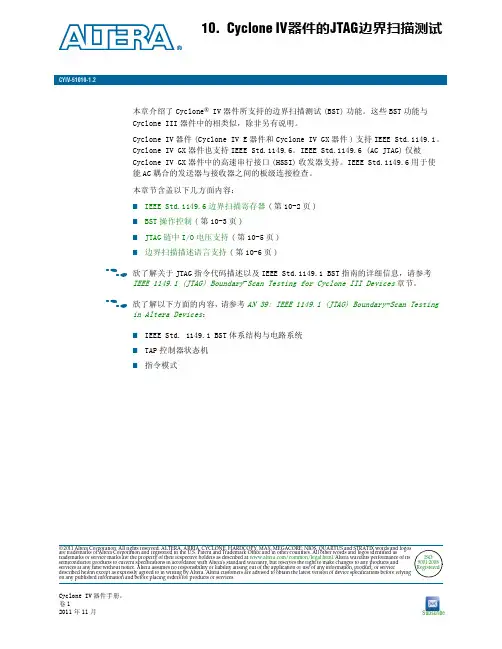

10JTAG边界扫描测试
© 2011 Altera Corporation. All rights reserved. ALTERA, ARRIA, CYCLONE, HARDCOPY, MAX, MEGACORE, NIOS, QUARTUS and STRATIX words and logos are trademarks of Altera Corporation and registered in the U.S. Patent and Trademark Office and in other countries. All other words and logos identified astrademarks or service marks are the property of their respective holders as described at /common/legal.html . Altera warrants performance of itssemiconductor products to current specifications in accordance with Altera's standard warranty, but reserves the right to make changes to any products andservices at any time without notice. Altera assumes no responsibility or liability arising out of the application or use of any information, product, or servicedescribed herein except as expressly agreed to in writing by Altera. Altera customers are advised to obtain the latest version of device specifications before relying on any published information and before placing orders for products or services.Cyclone IV 器件手册，卷12011年11月SubscribeISO 9001:2008 Registered 10.Cyclone IV 器件的JTAG 边界扫描测试本章介绍了Cyclone ®IV 器件所支持的边界扫描测试(BST)功能。
boundaryscan应用实例 -回复
boundaryscan应用实例-回复什么是boundary scan技术？Boundary scan技术，又称JTAG（Joint Test Action Group）技术，是一种用于芯片级电路板测试和诊断的技术。
它使用了IEEE标准1149.1定义的边界扫描链（Boundary Scan Chain），通过在电路板上的闩锁功能来实现对芯片上的引脚的测试和调试。
Boundary scan技术的原理和功能如何工作？Boundary scan技术的原理基于一种边界扫描链结构（Boundary Scan Chain），该链将所有芯片引脚连接起来形成一个环。
这个环具有使能信号和测试控制信号，通过这些信号的控制，可以将测试数据从一个引脚传输到另一个引脚，实现对芯片引脚的测试和调试。
Boundary scan技术的功能主要有以下几个方面：1. 电路连通性测试：通过boundary scan技术，可以检测和诊断电路板上信号线的连通性是否良好，以及是否存在断路和短路。
2. 引脚功能测试：通过boundary scan技术，可以实时测试和诊断芯片引脚的功能是否正常。
这对于芯片级的调试和故障排除非常有用。
3. 元件配置和诊断：通过boundary scan技术，可以识别和配置电路板上的各种元件，例如存储器、逻辑门等。
这可以帮助工程师更好地了解电路板的组成和功能。
4. 容错性检查：通过boundary scan技术，可以检查电路板上的信号线是否遵循电气特性，例如正确的电阻和电容值。
这对于确保电路板的稳定性和可靠性至关重要。
Boundary scan技术的应用实例1. 电子设备制造：Boundary scan技术可以在生产线上用于测试和验证电子设备的电路板，以确保其质量和可靠性。
它可以有效地检测和排除电路板上的连通性问题和故障，提高生产效率和产品质量。
2. 电路板维修：当电子设备发生故障时，boundary scan技术可以用于定位和修复故障点。
边界扫描测试原理和应用
IEEE-1532=> In-System-Programming
Conclusion
Intelligent Boundary Scan Solutions®
• IEEE 1532 can be used for programming of
BScan Basics
Boundary Scan Test測試之功能
Intelligent Boundary Scan Solutions®
<1> 元件之誤插接及臨近元件的短路測試
<2> 外界電路與元件間之輸入/輸出信號監視
<3> 元件間之互接測試(Interconnecting Test)
<4> 可測試BGA元件之開路與短路作測試
BScan Basics
Intelligent Boundary Scan Solutions®
Boundary Scan Test測試之原理(二)
若PCB印刷基板採用BScan測試相容元件時， 最多僅需5條(通常為4條)之專用線，即可測試:
1. Test Data In 2. Test Data Out (TDI ) (TDO)
• IEEE-1149.5=> system level test • IEEE-1149.6=> Differential & AC coupled
networks
• IEEE-1532
10/16/2018
=> In-System-Programming
BScan Basics No. 3
Intelligent Boundary Scan Solutions®
jtag标准ieee1149.1解析
IEEE1149.1标准是一项用于测试和故障诊断集成电路的重要标准，而JTAG（Joint Test Action Group）是这项标准的主要推动者之一。
本文将对IEEE1149.1标准进行解析，从其定义、原理、应用等多个角度进行分析，帮助读者更好地理解和应用这一标准。
一、 IEEE1149.1标准的定义IEEE1149.1标准，也称为边界扫描标准或JTAG标准，是一项由IEEE 制定的用于测试集成电路的标准。
该标准于1990年发布，已被广泛应用于半导体工业、电子制造业等领域。
通过在芯片内部设置边界扫描链，可以实现对芯片内部连接和状态的测试和调试，从而提高了集成电路的可靠性和稳定性。
二、 IEEE1149.1标准的原理1. 边界扫描链IEEE1149.1标准的核心是边界扫描链（boundary scan ch本人n），通过在集成电路的引脚上添加扫描逻辑，实现了对芯片内部连接和状态的测试。
这种边界扫描链可以将芯片的内部引脚与外部引脚进行连接，从而实现对芯片内部信号的观测和控制。
2. TAP控制器IEEE1149.1标准还引入了TAP（Test Access Port）控制器，用于与边界扫描链进行通信和控制。
TAP控制器可以对边界扫描链进行初始化、数据传输和状态控制，从而实现对集成电路的测试和调试。
三、 IEEE1149.1标准的应用1. 芯片测试IEEE1149.1标准最主要的应用是用于集成电路的测试。
通过在芯片内部设置边界扫描链，可以实现对芯片内部连接和状态的测试，从而发现潜在的故障和缺陷。
2. 芯片调试除了测试功能，IEEE1149.1标准还可以用于集成电路的调试。
通过边界扫描链和TAP控制器，工程师可以对集成电路进行状态观测和信号控制，从而快速定位和分析故障原因。
3. 芯片编程IEEE1149.1标准还可以用于集成电路的编程。
一些可编程逻辑器件（如FPGA）可以通过边界扫描信息口进行编程，实现对逻辑器件内部配置和状态的控制。
Boundary Scan测试原理及实现
什么是边界扫描(boundary scan)?Boundary Scan测试原理及实现JTAG标准的IC芯片结构IEEE 1149.1 标准背景JTAG什么是边界扫描(boundary scan)?边界扫描(Boundary scan )是一项测试技术，是在传统的在线测试不在适应大规模，高集成电路测试的情况下而提出的，就是在IC设计的过程中在IC的内部逻辑和每个器件引脚间放置移位寄存器(shift register).每个移位寄存器叫做一个CELL。
这些CELL准许你去控制和观察每个输入/输出引脚的状态。
当这些CELL连在一起就形成了一个数据寄存器链(data register chain),我门叫它边界寄存器(boundaryregister)。
除了上面的移位寄存器外，在IC上还集成测试访问端口控制器 (TAP controller),指令寄存器(Instruction register)对边界扫描的指令进行解码以便执行各种测试功能。
旁路寄存器(bypass register)提供一个最短的测试通路。
另外可能还会有IDCODE register和其它符合标准的用户特殊寄存器。
边界扫描器件典型特征及边界扫描测试信号的构成。
如果一个器件是边界扫描器件它一定有下面5个信号中的前四个：1．TDI (测试数据输入)2．TDO (侧试数据输出)3．TMS (测试模式选择输入)4．TCK (测试时钟输入)5．TRST (测试复位输入，这个信号是可选的)TMS,TCK,TRST构成了边界扫描测试端口控制器(TAP controller)，它负责测试信号指令的输入，输出，指令解码等，TAP controller是一个16位的状态机，边界扫描测试的每个环节都由它来控制，所以要对TAP controller有一个比较清楚的了解。
在后续的文章中还会向大家介绍边界扫描的其它方面。
边界扫描为开发人员缩短开发周期，并且提供良好的覆盖率和诊断信息。
DFT介绍
文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持. 集成电路测试方法研究目录1 边界扫描测试方法 ....................................................................................................... 错误!未定义书签。
1.1边界扫描基本状况 ................................................................................................... 错误!未定义书签。
1.2IEEE S TD 1149.1 ........................................................................................................ 错误!未定义书签。
1.3IEEE S TD 1149.4 ........................................................................................................ 错误!未定义书签。
1.4IEEE S TD 1149.5 ........................................................................................................ 错误!未定义书签。
1.5IEEE S TD 1149.6 ........................................................................................................ 错误!未定义书签。
JTAG技术原理
JTAG技术俗称边界扫描技术，是近代发展起来的高级测试技术。
随着电子技术的高速发展，电路已经进入超大规模时代，芯片的封装技术也日新月异，从最初的DIP到QFP，已经当今的BGA，电路的物理可测试性正在逐渐消失。
为了寻找更先进的测试技术，1985年，IBM、AT&T、Texas Instruments、Philips、Siemens、Alcatel、Ericsson等几家公司联合成立了JETAG(Joint European Test Action Group欧洲联合测试行动小组)，并提出边界扫描技术。
通过存在于器件输入输出管脚与内核电路之间的BSC(Boundary Scan Cell)对器件及其外围电路进行测试。
1986年，一些欧洲之外的其他公司加入该组织，JETAG组织的成员已不仅仅局限在欧洲，所以该组织名称由JETAG更改为JTAG。
1990年，IEEE(Institute of Electrical and Electronics Engineers，美国电气和电子工程师协会)正式承认JTAG标准，命名为IEEE1149.1-1990。
JTAG主要有以下几个方面应用：1).互连测试。
判断互连线路是否存在开路、短路或固定逻辑故障。
2).可编程器件的程序加载。
如FLASH、CPLD、FPGA等器件的加载。
3).电路采样。
器件正常工作时，对管脚状态进行采样观察。
JTAG测试一般使用标准的TAP(Test Access Port)连接器,如下图所示。
A).1号脚为TCK。
JTAG测试参考时钟，由JTAG主控制器提供给被测试器件，该信号需要下拉处理，下拉电阻不能小于330ohm，一般选择1Kohm。
之所以TCK 要下拉处理，是因为JTAG测试规范规定：在TCK为低电平时，被测试器件的TAP 状态机不得发生变化。
所以，默认状态下，TCK必须为低电平，使TAP状态机保持稳定。
最小驱动电流为2mA。
jtag工作原理详解
jtag工作原理详解JTAG（Joint Test Action Group）是一种用于测试和调试集成电路的标准接口。
它是一种基于串行通信的技术，可以通过该接口与芯片内部的测试和调试电路进行通信，从而实现对芯片的测试、调试、编程和故障诊断等功能。
本文将详细解释JTAG工作原理及其相关概念。
1. JTAG的基本原理JTAG接口由四根线组成，分别是TCK（Test Clock）、TMS（Test Mode Select）、TDI（Test Data Input）和TDO（Test Data Output）。
其中，TCK是用于控制测试操作的时钟信号，TMS是用于控制测试模式的信号，TDI是用于输入测试数据的信号，TDO是用于输出测试数据的信号。
2. JTAG的状态机JTAG使用状态机来控制测试和调试操作。
状态机有三种基本状态：Test-Logic-Reset（TLR）、Run-Test/Idle（RTI）和Select-DR-Scan（SDRS）。
在TLR 状态下，芯片的测试逻辑电路被复位，此时可以进行芯片的初始化操作。
在RTI 状态下，芯片处于正常运行状态，可以进行功能测试。
在SDRS状态下，可以对芯片的数据寄存器进行扫描操作。
3. JTAG的扫描链JTAG使用扫描链来实现对芯片内部寄存器的访问。
扫描链是由多个寄存器组成的链式结构，每个寄存器都有一个数据输入端和一个数据输出端。
通过TCK、TMS、TDI和TDO信号，可以对扫描链中的寄存器进行数据输入和输出操作。
4. JTAG的测试模式JTAG定义了多种测试模式，用于测试和调试不同的功能和电路。
常用的测试模式包括Boundary-Scan（边界扫描）模式和Internal-Scan（内部扫描）模式。
Boundary-Scan模式用于测试芯片的引脚和与引脚相关的电路。
Internal-Scan模式用于测试芯片内部的逻辑电路和寄存器。
5. JTAG的应用JTAG广泛应用于集成电路的测试和调试领域。
jtag 测试原理
自动测试方法
• 建立FDP250K的标准BSDL描述文件。 • 特殊测试
– 按照测试要求，建立测试网表，设计特殊测试软件程 序，通过计算机并口测试。 – 如寄存器测试
• 随机测试
– 软件布线生成测试码点文件，把测试网表和BSDL文 件导入ATPG软件，自动生成测试向量，在测试机上 测试（93000） – 如乘法器测试。
• BSDL测试描述与软件开发
边界扫描电路总体结构
I O T I
BS Cell
BS Cell
O T
I O T
I
BS Cell
Core
BS Cell
O T
I O T
I
BS Cnals TDI Instruction Register
MUX
TDO
Device-ID Register Bypass Register
语法－2
• 控制单元子段：说明对功能为output3 或 bidir的BSC进行输出使能控制的控制单元号 • 无效值子段：为禁用对应的系统管脚，要给由 ccell子段指定的控制单元赋的值 • 无效状态子段：给出被禁用驱动器的状态。这 个状态可以是高阻态（ Z ）、弱“ 1 ” 态（w e a k 1 ）或弱“0 ”态（w e a k 0 ）
– 触发器测试
• BSDL测试描述与软件开发
扫描链完整性测试
I O T I
BS Cell
BS Cell
O T
测试BYPASS:
“01010101…”
I O T
I
BS Cell
Core
BS Cell
O T
I O T
I
BS Cell
BS Cell
JTAG边界扫描介绍
第二节 IEEE.1149标准结构
IEEE1149.1BST结构：当器件工作在JTAG BST模式时，使用4个I/O引脚和一个可选引脚TRST作为JTAG引脚。这4个I/O引脚是：TDI 、TDO、 TMS 和TCK。下表概括了这些引脚的功能。
4，就开始做程序了，也是重要的一步建立边界扫描链。一般的结合电路图和网表分析出扫描连了，有的可能不止一条，要一一分清楚。分清楚号，在软件里建立。并且导入BSDL编译。BSDL很多都可以从IC厂商的网站上download，有的不提供download可以找RD问他们的sales要，一定要有BSDL，否则没办法继续。建好了扫描链以后就可以在板子上验证扫描链是否正确，就是检查扫描链的完整性。
2，有了开发平台你就要接受他们的培训，这种专业的软件需要有人教才会上手快，不要舍不得培训费，不培训以后的麻烦大了去了，供应商也会觉得你烦，不过通常都老板决定，苦乐都是员工受的。
上面都是准备工作，废话多了：）
3，培训好了就开始做吧。各家的开发基本的都大同小异，先准备资料吧，需要些什么呢？总的来说"软"的部分需要电路图，网表，BSDL，BOM，有的可能还有测试要求的spec。硬的部分就是实板和电源了。最后软硬都齐了，工作就有效率了。
今天就简单写点吧，希望对想入门的朋友理个头绪，同行们也可以做个比较坚定。这里有一点需要说明的是，我这里讲的可不是编写边界扫描开发和运行平台，讲的仅仅是基于开发平台的程序开发，就像在VC++里写MFC。下面就一步步告诉你怎么写了。
1，你要买个开发平台，知名的有ASSET-InterTech，Corelis，Goepel，JTAG，都是国外的，规模也比较大，小的就不说了，也是挺多的，推荐这些是因为他们比较完善的软件和售后服务。
Boundary Scan测试原理及实现
什么是边界扫描(boundary scan)?Boundary Scan测试原理及实现JTAG标准的IC芯片结构IEEE 1149.1 标准背景JTAG什么是边界扫描(boundary scan)?边界扫描(Boundary scan )是一项测试技术，是在传统的在线测试不在适应大规模，高集成电路测试的情况下而提出的，就是在IC设计的过程中在IC的内部逻辑和每个器件引脚间放置移位寄存器(shift register).每个移位寄存器叫做一个CELL。
这些CELL准许你去控制和观察每个输入/输出引脚的状态。
当这些CELL连在一起就形成了一个数据寄存器链(data register chain),我门叫它边界寄存器(boundaryregister)。
除了上面的移位寄存器外，在IC上还集成测试访问端口控制器 (TAP controller),指令寄存器(Instruction register)对边界扫描的指令进行解码以便执行各种测试功能。
旁路寄存器(bypass register)提供一个最短的测试通路。
另外可能还会有IDCODE register和其它符合标准的用户特殊寄存器。
边界扫描器件典型特征及边界扫描测试信号的构成。
如果一个器件是边界扫描器件它一定有下面5个信号中的前四个：1．TDI (测试数据输入)2．TDO (侧试数据输出)3．TMS (测试模式选择输入)4．TCK (测试时钟输入)5．TRST (测试复位输入，这个信号是可选的)TMS,TCK,TRST构成了边界扫描测试端口控制器(TAP controller)，它负责测试信号指令的输入，输出，指令解码等，TAP controller是一个16位的状态机，边界扫描测试的每个环节都由它来控制，所以要对TAP controller有一个比较清楚的了解。
在后续的文章中还会向大家介绍边界扫描的其它方面。
边界扫描为开发人员缩短开发周期，并且提供良好的覆盖率和诊断信息。
jtag时序定义 -回复
jtag时序定义-回复"JTAG时序定义"JTAG或称为边界扫描测试（Boundary Scan Test）是一种用于测试和诊断集成电路（IC）的技术。
它是通过在IC的边界上添加额外的逻辑电路来实现的。
这些电路允许对IC进行测试，在设计和制造过程的各个阶段进行故障诊断和调试。
在深入了解JTAG的工作原理和时序定义之前，我们先来了解一下JTAG 的基本原则以及其在现代电子设备中的作用。
JTAG的基本原则是通过在电路的边界上引入一个环形移位寄存器（Chain），使所有的逻辑设备连接在一起，并能够通过一个统一的接口进行访问。
这种连接方式允许通过JTAG接口逐个扫描移位寄存器，并对每个设备进行测试和诊断。
这对于检测和修复复杂电子系统中的开放和短路等问题至关重要。
现代电子设备中的许多组件都支持JTAG接口，并采用了标准的JTAG时序定义。
这些时序定义包括：Test-Logic-Reset（TLR）、Run-Test/Idle （RTI）、Shift-IR（SIR）、Shift-DR（SDR）和更新数据寄存器（Update-IR/DR）等。
首先，Test-Logic-Reset（TLR）是JTAG测试时序的起始点。
在TLR期间，所有的边界扫描寄存器（BSR）和移位寄存器都会被清零并重置到其初始状态。
这个步骤确保了一个可重复的测试状态，为后续的测试做好准备。
接下来是Run-Test/Idle（RTI）期间。
在RTI期间，设备会处于一个空闲状态，等待后续的指令。
这个步骤对于等待外部指令是非常重要的，例如Shift-IR、Shift-DR或者其他执行测试和诊断操作的指令。
Shift-IR（SIR）和Shift-DR（SDR）是JTAG测试过程中最重要的两个步骤。
在Shift-IR期间，所有设备的指令被逐个扫描进入其边界扫描寄存器中。
每个设备都会根据其扫描链长度移动指令位。
Shift-DR期间则是将数据从一个设备的输出移入下一个设备的输入。
JTAG边界扫描测试技术原理
4.9 边界扫描的主要应用－PPT
Class 1 Pure scan nets. Class 2 Partial scan nets that have at least one scan driver, one scan receiver, and one non-scan device lead. Class 3 Nets where scan out-puts or tester chan-nels drive non-scan inputs. Class 4 Boundary-scan inputs connected to power or ground. Class 5 Non-scan nets with no tester access. Class 6 TAP nets.
2 边界扫描器件
2.1 边界扫描器件的结构 2.2 测试存取通道 2.3 边界扫描寄存器单元结构 2.4 指令寄存器单元结构 2.5 TAP控制器 2.6 指令寄存器 2.7 数据寄存器组
3 测试指令
第三页第，二共页35页。
课程目录
4 主要应用(ICT)
4.1 TAPIT 4.2 BICT 4.3 VIT 4.4 VCCT 4.5 器件功能（Intest）测试 4.9 PLD编程
第二十一第页二，十页共35页。
4.3 边界扫描的主要应用－BICT
第二十二第页二十，一共页 35页。
4.4 边界扫描的主要应用－BICT
BICT:BoundaryScan In Circuit Test
需要BS器件的管脚有ICT测试点 可以测试到器件管脚的开路 可以测试到器件管脚的短路
第二十第三二页十，二共页35页。
(0000000111), "& (0000001010), "& (0000001011)";
边界扫描技术及其应用
边界扫描测试的所有操作都是经由测试访问 端
收稿日期: 2008- 04- 18 作者简介: 陈 亮 ( 1980 - ) , 男, 陕西长安人, 助理工程师, 研究方向为计算机应用。
2009年 1月
陈 亮 等: 边界扫 描技术及其应用
# 129#
口, 在 TAP 控制器的统一管辖之下实现的。 TAP 控制 器是一个 16位 有限状 态机, 在 TCK 的上升 沿时刻, TAP控制器利用 TM S管脚的控制信号控制 IC 中的边 界扫描单元进行状态转换、测试数据的加载和测试响
第 39卷 第 1期 200ica l Com puting T echn ique
Vo .l 39 N o. 1 Jan. 2009
边界扫描技术及其应用
陈 亮, 胡善伟
(中国航空计算技术研究所, 陕西 西安 710068)
摘 要: 边界扫描技术是一种应用于数字集成电路器件的 标准化可测 试性设计 方法, 它提供了对 电
jtag工作原理详解
jtag工作原理详解JTAG（Joint Test Action Group）是一种用于测试和调试集成电路的标准接口。
它提供了一种快速、可靠且灵活的方式来访问和控制集成电路内部的信号和数据。
本文将详细解释JTAG的工作原理，包括其基本原理、信号线定义、工作模式和应用案例。
1. 基本原理：JTAG是一种串行测试接口，它通过一组定义好的信号线与目标芯片进行通信。
这些信号线包括TCK（时钟线）、TMS（状态线）、TDI（数据输入线）和TDO （数据输出线）。
通过这些信号线，测试设备可以向目标芯片发送指令、读取和写入内部寄存器的数据，并监测芯片的状态。
2. 信号线定义：- TCK（Test Clock）：时钟信号，用于同步数据传输。
- TMS（Test Mode Select）：状态信号，用于选择测试模式。
- TDI（Test Data Input）：数据输入信号，用于向目标芯片发送数据。
- TDO（Test Data Output）：数据输出信号，用于从目标芯片读取数据。
3. 工作模式：JTAG定义了四种工作模式，分别是测试模式（Test-Logic-Reset）、数据扫描模式（Shift-DR）、配置模式（Shift-IR）和用户模式（Run-Test/Idle）。
- 测试模式：在测试模式下，目标芯片被复位并进入测试状态，以便进行测试和调试操作。
- 数据扫描模式：在数据扫描模式下，通过TMS信号的控制，可以将数据从测试设备中移入或移出目标芯片的寄存器，用于读取或写入内部数据。
- 配置模式：在配置模式下，可以对目标芯片的配置寄存器进行读取或写入操作，用于配置芯片的功能和参数。
- 用户模式：在用户模式下，目标芯片正常运行，可以执行其设计的功能。
4. 应用案例：JTAG广泛应用于集成电路的测试和调试中。
以下是一些常见的应用案例：- 芯片测试：通过JTAG接口，可以对芯片进行功能测试、电气特性测试和边界扫描测试，以确保芯片的正常工作。
JTAG基本原理介绍1--边界扫描和TAP
JTAG基本原理介绍1--边界扫描和TAPJTAG的主要功能有两种，⼀种⽤于测试芯⽚的电⽓特性；另⼀种⽤于Debug，对各类芯⽚机器外围设备进⾏调试。
⼯作原理：在器件内部定义⼀个TAP（Test Access Port）,通过专⽤的JTAG测试⼯具对内部节点进⾏测试和调试。
1 边界扫描（Boundary-Scan）靠近芯⽚的输⼊、输出引脚上增加⼀个移位寄存器，也就是边界扫描寄存器。
当芯⽚处于调试状态时，边界扫描寄存器可以将芯⽚与外围的输⼊、输出隔离。
从⽽实现对芯⽚输⼊、输出信号的观察和控制。
在正常的运⾏状态下，这些寄存器对芯⽚是透明的。
另外，芯⽚输⼊、输出引脚上的边界扫描寄存器可以相互连接起来，形成边界扫描链，串⾏的输⼊和输出，通过相应的时钟信号和控制信号观察和控制芯⽚。
⼀般的芯⽚会提供⼏条独⽴的边界扫描链，来实现完整的测试功能。
2 测试访问接⼝TAP（Test Access Port）在IEEE1149.1⾥，寄存器分为数据寄存器（DR）和指令寄存器（IR）。
边界扫描链就是数据寄存器的⼀种。
指令寄存器⽤于控制数据寄存器，例如选择⼀条⽬标扫描链。
TAP是⼀个通⽤的端⼝，通过TAP可以访问芯⽚提供的所有数据寄存器和指令寄存器。
以下是TAP的接⼝信号：◇TCK：时钟信号，为TAP的操作提供了⼀个独⽴的、基本的时钟信号。
◇TMS：模式选择信号，⽤于控制TAP状态机的转换。
◇TDI：数据输⼊信号。
◇TDO：数据输出信号。
◇TRST：复位信号，可以⽤来对TAP Controller进⾏复位(初始化)。
这个信号接⼝在IEEE 1149．1标准⾥并不是强制要求的，因为通过TMS也可以对TAP Controller进⾏复位。
◇STCK：时钟返回信号，在IEEE 1149．1标准⾥⾮强制要求。
◇DBGRQ：⽬标板⼯作状态的控制信号。
转JTAG——精选推荐
转JTAGJTAG是联合测试工作组(Joint Test Action Group)的简称，是在名为标准测试访问端口和边界扫描结构的IEEE的标准1149.1的常用名称。
此标准用于测试访问端口，使用边界扫描的方法来测试印刷电路板。
1990年JTAG正式由IEEE的1149.1-1990号文档标准化，在1994年，加入了补充文档对边界扫描描述语言(BSDL)进行了说明。
从那时开始，这个标准被全球的电子企业广泛采用。
边界扫描几乎成为了JTAG的同义词。
在设计印刷电路版时，目前最主要用在测试集成电路的副区块，而且也提供一个在嵌入式系统很有用的除错机制，提供一个在系统中方便的"后门"。
当使用一些除错工具像电路内模拟器用JTAG当做讯号传输的机制，使得程式设计师可以经由JTAG去读取整合在CPU上的除错模组。
除错模组可以让程式设计师除错嵌入式系统中的软件。
电气特性JTAG的接口是一种特殊的4/5个接脚接口连到芯片上，所以在电路版上的很多芯片可以将他们的JTAG接脚通过Daisy Chain的方式连在一起，并且Probe只需连接到一个"JTAG端口"就可以访问一块电路板上的所有IC。
这些连接引脚是：TDI(测试数据输入)TDO(测试数据输出)TCK(测试时钟)TMS(测试模式选择)TRST(测试复位)可选。
因为只有一条数据线，通信协议有必要像其他串行设备接口，如SPI一样为串行传输。
时钟由TCK引脚输入。
配置是通过TMS引脚采用状态机的形式一次操作一位来实现的。
每一位数据在每个TCK时钟脉冲下分别由TDI和TDO引脚传入或传出。
可以通过加载不同的命令模式来读取芯片的标识，对输入引脚采样，驱动(或悬空)输出引脚，操控芯片功能，或者旁路(将TDI与TDO连通以在逻辑上短接多个芯片的链路)。
TCK的工作频率依芯片的不同而不同，但其通常工作在10-100MHz(每位10-100ns)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.3 BSDL简单介绍
FPGA器件EP1C12F256的BSDL文件指令： "BYPASS "EXTEST "SAMPLE "IDCODE "USERCODE "CLAMP "HIGHZ (1111111111), "& (0000000000), "& (0000000101), "& (0000000110), "& (0000000111), "& (0000001010), "& (0000001011)";
3.1 JTAG电路指令
必须提供的Public Instructions
BYPASS, SAMPLE/PRELOAD, EXTEST 如果有 Device Identification Register ，必须提供 IDCODE ； 如果是可编程IC，还要提供USERCODE。
可选的Public Instructions
2.4 控制器的16位状态机
TRST=1 1 0 Test-Logic-reset 0 Run-test/Idle 1 Select-DR-Scan 0 1：TMS=1 0：TMS=0 1 Capture-DR 0 Shift-DR 1 Exit1-DR 0 Pause-DR 1 Exit2-DR 1 Update-DR 1 0 0 1 1 1 Select-IR-Scan 0 Capture-IR 0 Shift-IR 1 Exit1-IR 0 Pause-IR 1 Exit2-IR 1 Update-IR 1 0 0 1 1
2.1 2.2 2.3 2.4 2.5 2.6 2.7 边界扫描器件的结构 测试存取通道 边界扫描寄存器单元结构 指令寄存器单元结构 TAP控制器 指令寄存器 数据寄存器组
3 测试指令
课程目录
4 主要应用(ICT)
4.1 TAPIT 4.2 BICT 4.3 VIT 4.4 VCCT 4.5 器件功能（Intest）测试 4.9 PLD编程
INTEST, RUNBIST
IC厂商可以自定义Public or Private Instructions ， Public Instructions的资料必须公开。
3.2 JTAG电路指令码
BYPASS: 全1，IC厂商可以再分配几个其它的binary code. EXTEST: 全0，IC厂商可以再分配几个其它的binary code. SAMPLE/PRELOAD, INTEST, RUNBIST, IDCODE, USERCODE: IC厂商自行分配binary code。 未分配的binary code表示BYPASS。
TAP 接口必须包括: TCK, TMS, TDI, TDO TCK（Test Clock Input)：测试时钟输入线 TMS (Test Mode Selector) ：测试方式选择输入线 TDI （Test Data Input） ：测试数据输入线 TDO（Test Data Output）：测试数据输出线 /TRST（Test Reset Input） ：测试复位输入线， 可选
0 0
0
0
2.5 TAP 控制器
TAP控制器是16-states的有限状态机 TAP控制器的状态在TCK的上升沿变化 TAP 控制器在上电时进入逻辑复位状态 Shift-IR state扫描IR，TDO输出有效 Shift-DR state扫描DR，TDO输出有效 其它状态下TDO 输出无效
2.6 TAP 控制器口线功能和关系1
1.2 使用JTAG的好处
缩短产品面世时间 降低测试成本 提高产品质量和可靠性 降低PCB成本
2.1 边界扫描器件的结构
2.2 边界扫描器件的结构
Data Registers
Design-Spec. Reg. Device-ID Reg.
TDO TDI TRST* TMS TCK
T A P
BS Register
边界扫描测试技术原理
课程目的
1、了解边界扫描器件的基本结构； 2、了解边界扫描测试技术的原理； 3、了解边界扫描描述语言BSDL的基本格式； 4、了解边界扫描测试技术的主要应用； 5、了解边界扫.1 JTAG的介绍 1.2 边界扫描技术的经济分析
2 边界扫描器件
T A P C
M U X
0 1
1D C1 EN
Bypass Reg.(1 bit)
3 3
ClockDR ShiftDR UpdateDR Reset* ClockIR ShiftIR UpdateIR
IR decode
Instruction Register
Select TCK Enable
2.3 TAP-Test Access Port
5 JTAG接口电路设计规范
1.1 什么是JTAG ？
JTAG:Joint Test Action Group（联合测试工 作组）的英文缩写 边界扫描要求符合IEEE1149.1（JTAG）标准 BSDL(Boundary- Scan Description Language)边 界扫描描述语言 边界扫描测试（Boundary-Scan-TEST）： 对符合IEEE1149.1标准的器件，通过BSDL 文件生成测试向量，测试器件开路短路的一 种测试方法。
TCK为低时Test logic的存储单元保持不变，TCK在上升 沿 采样TMS和TDI输入值，在TCK下降沿TDO输出变化 测试指令（test instruction)和测试数据（test data ）从 TDI输入线输入到指令寄存器（instruction register ）和 各种数据寄存器（various test data registers）
2.7 TAP 控制器口线功能和关系2
只有在移位时（Shift-DR or shift-IR）TDO输出才有效 测试操作受TMS输入的序列‘ 1’ 和‘ 0’ 控制 TRST可以异步复位 当TMS在连续五个TCK时钟周期内保持高时，TAP 控 制器（TAP controller)也会自动进入测试逻辑复位状态 （ Test-Logic-Reset）
