焊接技术标准规范标准[详]
焊接工艺规范标准[详]
![焊接工艺规范标准[详]](https://img.taocdn.com/s3/m/b751a202a4e9856a561252d380eb6294dd8822c5.png)
.本标准规定了焊接工艺的技术要求。
2.1 焊工必须经专门的理论学习和实际操作培训 ,经考试合格取患上有关部门颁发证书,方可担任焊接工作。
2.2 对中断焊接工作六个月以上的焊工,必须重新考核。
2.3 焊工在施焊前应认真熟悉图纸和焊接工艺。
2.4 核查待焊焊缝坡口的装配质量和组对要求 ,对不符合装配质量和组对要求的焊缝应拒焊,并向有关部门反映。
2.5 进行焊缝质量的自检,做好自检记录、焊缝标记或者焊缝跟踪记录等工作。
3.1 应根据焊接施工时需用的焊接电流和实际负载持续率,选用焊机。
3.2 每台焊接设备都应有接地装置,并可靠接地。
3.3 焊接设备应处于正常工作状态,安全可靠,仪表应检定合格。
4.1 焊接材料〔焊条、焊丝等应为进货验收合格品。
对材质有怀疑时,应进行复验,合格后才干使用。
4.2 焊前应根据焊条使用说明的规定对焊条进行烘干处理。
4.3 烘干后的焊条应放入100~150℃的保温箱〔筒内,随用随取。
低氢型焊条普通在常温下超过四小时应重新烘干。
重新烘干次数不应超过三次。
5.1 坡口加工材料为碳素钢和碳锰钢〔标准抗拉强度≤540MPa 的坡口可采用冷加工或者热加工方法制备。
碳锰钢〔标准抗拉强度>540MPa、铬钼低合金钢和高合金钢宜采用冷加工法。
若采用热加工方法,对影响焊接质量的表面淬硬层,应用冷加工方法去除。
5.2 焊接坡口应符合图样规定。
5.3 焊接坡口应保持平整,不患上有裂纹、分层、夹渣等缺陷。
5.4 焊前应将坡口表面及两侧的水、氧化物、油污、锈、熔渣等杂质清除干净。
5.5 焊接环境焊接环境惟独在满足下列情况时才允许施焊。
a 风速:气体保护焊时≤2m/s,其它焊接方法≤10m/s;b 相对湿度≤90%。
c 焊件温度高于- 10℃。
5.6 预热对碳钢和低合金钢, 当焊件温度低于0℃时,应在始焊处 100mm 宽度范围内预热至15℃以上。
常用钢焊接时预热温度参考表如下钢号 20〔Q235-A 16Mn〔Q345厚度〔mm ≤ 30 ~ 38 ~ >64 ≤ 30 ~ 38 ~ >6430 38 64 30 38 64预热温度〔℃ ≥ ≥50 ≥ 100 ≥ ≥ ≥80 ≥ 120 ≥采取局部预热时,预热的范围为焊缝两侧各不小于焊件厚度的 3 倍,且不小于100mm 。
焊接技术规范
![焊接技术规范](https://img.taocdn.com/s3/m/181a378683d049649b66580a.png)
※※目錄※※编制:审核:审批:1.目的:规范焊接结构件的设计、制造及检验。
2.适用范围:本规范适用于本公司焊接结构件的设计、制造及检验。
3.引用标准:GB12212-90 《技术制图焊缝符号的尺寸、比例及简化表示法》GB324-88 《焊缝符号表示法》GB985-88 《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》GB6417-86 《金属熔化焊焊缝缺陷分类及说明》GB10854-89 《钢结构焊缝外形尺寸》4.参考标准:JB/T6753.4-93 《电工设备的设备购体公差焊接结构的一般公差》5.基本功能描述:金属焊接是用适当的手段,使两个分离的金属的物体产生原子或分子间结合而连接成一体的连接方式。
金属焊接是一种广泛采用的工艺手段。
6.技术要求:6.1焊接结构设计一般原则:电子设备结构设计中经常彩焊接结构形式。
在设计时应遵循一定的原则:6.1.1电子设备的结构件采用薄板类材料居多,如冷轧钢板,不锈钢板等,这类薄板件焊接变形较大,外协厂加工多彩二氧化碳保护焊和氩弧焊,生产效率较低,焊接后焊缝的打磨,消除应力集中和消除变形等增加了工艺步骤与成本。
建议结构设计中尽可能避免焊接结构。
6.1.2焊接结构设计中应尽可能减少焊接量。
对角焊缝而言,在保证强度的基础上,尽可能采用最小的焊脚尺寸。
6.1.3为控制焊接变形,应合理布置焊缝。
如有对称轴的焊接结构,焊缝应对称和分布等。
6.1.4必须在结构上保证每条焊缝能够方便地施焊和进行质量检查,焊缝周围要有足够的焊接和质量检查操作空间。
6.1.5电子设备结构往往从防锈的角度考虑对结构件进行电镀等电化学处理,如果焊接件整体电镀,需避免有截留电镀液的焊接结构,这种截留在焊接结构缝隙中的化学溶液会加速结构件的锈蚀。
6.2焊接结构一般公关如无特殊标注,要求焊接结构的一般公差达到以下A级要求:如有更高的要求,请在尺寸标注时直接标注公差。
6.2.1尺寸一般公差:表1 一般尺寸公差编制:审核:审批:编制: 审核: 审批:6.2.2垂直度一般公差表2一般垂直度公差(若L ∠W ,则以长边L 为基准) 6.3.1总则严格按照国标GB324-88《焊缝符号表示法》执行;可以按照国标GB12212-90《技术制图 焊缝符号的尺寸、比例及简化表示法》对焊拉进行简化表示;可以依本规范对焊缝进行标注。
焊接技术规范
![焊接技术规范](https://img.taocdn.com/s3/m/ced926565e0e7cd184254b35eefdc8d377ee1458.png)
焊接技术规范焊接是一种重要的连接方法,广泛应用于各个行业。
为了确保焊接连接的质量和安全性,提高焊接工艺的标准化水平,制定了一系列的焊接技术规范。
本文将对焊接技术规范的内容进行详细介绍。
一、焊接材料的选择在焊接过程中,选择合适的焊接材料是至关重要的。
焊接材料应根据焊接对象和要求的性能,综合考虑强度、韧性、耐腐蚀等因素来进行选择。
常用的焊接材料有焊丝、焊条、焊剂等。
二、焊接设备的选择焊接设备的选择应根据焊接对象和焊接方式来确定。
常见的焊接设备有电弧焊机、气体保护焊机、激光焊接设备等。
在选择焊接设备时,要考虑设备的功率、稳定性和可靠性,以及是否符合相关标准要求。
三、焊接工艺控制焊接工艺控制是焊接过程中的关键环节。
在焊接前,应进行适当的准备工作,如清洁焊接表面、预热焊接区域等。
在焊接过程中,要控制焊接电流、电压、速度等参数,以保证焊接质量。
同时,还要注意焊接过程中的环境条件,如温度、湿度等。
四、焊接质量检测焊接完成后,需要进行焊接质量检测,以确保焊缝的质量和连接的可靠性。
常用的焊缝检测方法有目测检测、无损检测、金相检测等。
根据焊接对象和要求,选择合适的检测方法进行焊缝的评估和检验。
五、焊接安全注意事项焊接过程中存在一定的危险性,所以需要注意焊接安全。
首先要穿戴合适的防护用品,如焊接面罩、焊接手套、防火衣等。
其次要确保焊接环境通风良好,避免产生有害气体的聚集。
同时,还要注意焊接区域的火灾风险和电击风险,确保焊接操作的安全。
六、焊接技术标准为了规范焊接操作,提高焊接质量,制定了一系列的焊接技术标准。
焊接技术标准包括焊接工艺规程、焊接质量评定标准、焊接材料标准等。
在实际焊接操作中,要遵守相应的焊接技术标准,以确保焊接质量和工艺的合理性。
总结:焊接技术规范在焊接工艺中起着至关重要的作用。
通过选择合适的焊接材料和设备,控制焊接工艺,进行质量检测,注意焊接安全,并遵守焊接技术标准,可以保证焊接连接的质量和安全性。
不断提高焊接技术规范的水平,有助于推动焊接行业的发展,提高焊接工艺的标准化程度。
钢筋焊接及规范标准[详]

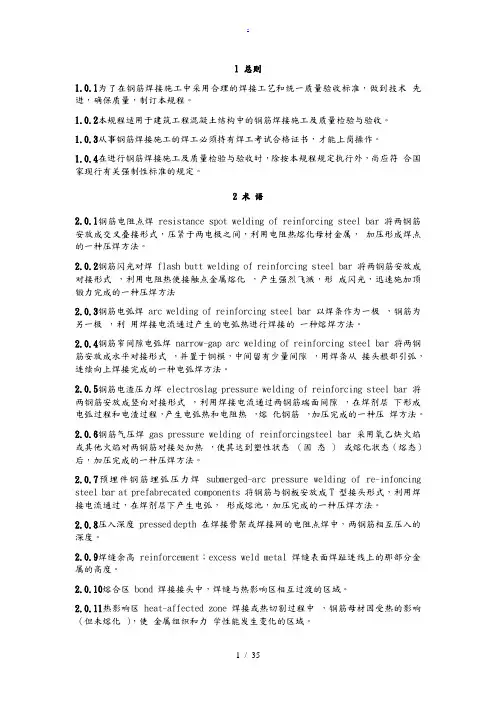

![钢筋焊接及规范标准[详]](https://img.taocdn.com/s3/m/05d8ccacf242336c1fb95eca.png)
1 总则1.0.1为了在钢筋焊接施工中采用合理的焊接工艺和统一质量验收标准,做到技术先进,确保质量,制订本规程。
1.0.2本规程适用于建筑工程混凝土结构中的钢筋焊接施工及质量检验与验收。
1.0.3从事钢筋焊接施工的焊工必须持有焊工考试合格证书,才能上岗操作。
1.0.4在进行钢筋焊接施工及质量检验与验收时,除按本规程规定执行外,尚应符合国家现行有关强制性标准的规定。
2 术语2.0.1钢筋电阻点焊 resistance spot welding of reinforcing steel bar 将两钢筋安放成交叉叠接形式,压紧于两电极之间,利用电阻热熔化母材金属,加压形成焊点的一种压焊方法。
2.0.2钢筋闪光对焊 flash butt welding of reinforcing steel bar 将两钢筋安放成对接形式,利用电阻热使接触点金属熔化,产生强烈飞溅,形成闪光,迅速施加顶锻力完成的一种压焊方法2.0.3钢筋电弧焊 arc welding of reinforcing steel bar 以焊条作为一极,钢筋为另一极,利用焊接电流通过产生的电弧热进行焊接的一种熔焊方法。
2.0.4钢筋窄间隙电弧焊 narrow-gap arc welding of reinforcing steel bar 将两钢筋安放成水平对接形式,并置于铜模,中间留有少量间隙,用焊条从接头根部引弧,连续向上焊接完成的一种电弧焊方法。
2.0.5钢筋电渣压力焊 electroslag pressure welding of reinforcing steel bar 将两钢筋安放成竖向对接形式,利用焊接电流通过两钢筋端面间隙,在焊剂层下形成电弧过程和电渣过程,产生电弧热和电阻热,熔化钢筋,加压完成的一种压焊方法。
2.0.6钢筋气压焊 gas pressure welding of reinforcingsteel bar 采用氧乙炔火焰或其他火焰对两钢筋对接处加热,使其达到塑性状态(固态)或熔化状态(熔态)后,加压完成的一种压焊方法。
焊接标准大全

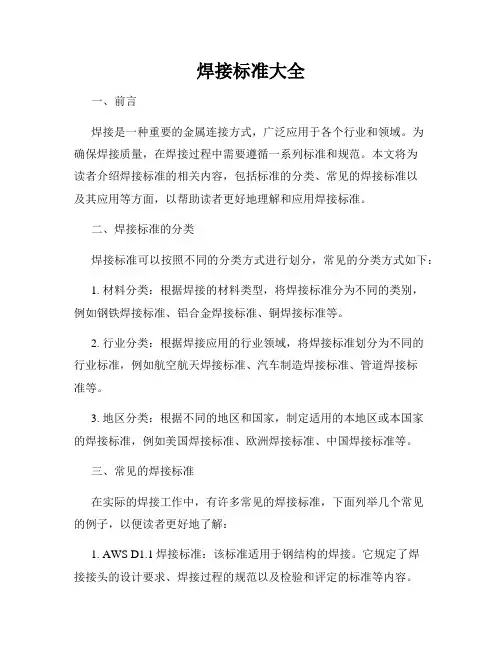

![焊接标准大全](https://img.taocdn.com/s3/m/8633909381eb6294dd88d0d233d4b14e85243e33.png)
焊接标准大全一、前言焊接是一种重要的金属连接方式,广泛应用于各个行业和领域。
为确保焊接质量,在焊接过程中需要遵循一系列标准和规范。
本文将为读者介绍焊接标准的相关内容,包括标准的分类、常见的焊接标准以及其应用等方面,以帮助读者更好地理解和应用焊接标准。
二、焊接标准的分类焊接标准可以按照不同的分类方式进行划分,常见的分类方式如下:1. 材料分类:根据焊接的材料类型,将焊接标准分为不同的类别,例如钢铁焊接标准、铝合金焊接标准、铜焊接标准等。
2. 行业分类:根据焊接应用的行业领域,将焊接标准划分为不同的行业标准,例如航空航天焊接标准、汽车制造焊接标准、管道焊接标准等。
3. 地区分类:根据不同的地区和国家,制定适用的本地区或本国家的焊接标准,例如美国焊接标准、欧洲焊接标准、中国焊接标准等。
三、常见的焊接标准在实际的焊接工作中,有许多常见的焊接标准,下面列举几个常见的例子,以便读者更好地了解:1. AWS D1.1焊接标准:该标准适用于钢结构的焊接。
它规定了焊接接头的设计要求、焊接过程的规范以及检验和评定的标准等内容。
2. ISO 9606-1焊工资质认证:该标准用于对焊工进行技能认证。
它包括对焊工的技术知识、焊接操作技能的评估以及实施焊接试样的标准。
3. ASME IX焊接程序和焊工资格标准:该标准适用于压力容器和管道的焊接。
它规定了焊接程序的制定和审查要求,以及焊工的技术资格认证标准等。
4. GB/T 12470焊接工艺记录规范:该标准规定了焊接工艺记录的编制要求。
它包括焊接工艺参数、设备和材料的详细说明,以及焊后处理方法的规范等。
四、焊接标准的应用焊接标准在实际的焊接工作中具有重要的应用价值,主要体现在以下几个方面:1. 指导生产实践:焊接标准为焊接过程提供了技术指导和操作要求,有助于提高焊接质量和工作效率。
2. 保障工程安全:合理应用焊接标准可确保焊接结构的安全性和可靠性,减少事故和质量问题的风险。
焊接技术标准

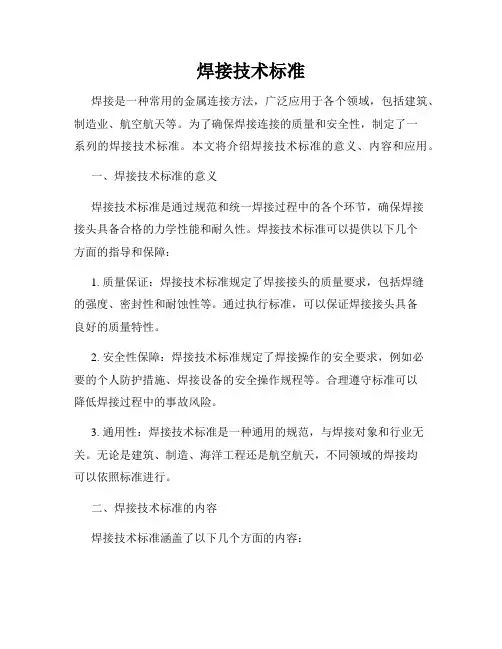

![焊接技术标准](https://img.taocdn.com/s3/m/2d45aabb760bf78a6529647d27284b73f24236f3.png)
焊接技术标准焊接是一种常用的金属连接方法,广泛应用于各个领域,包括建筑、制造业、航空航天等。
为了确保焊接连接的质量和安全性,制定了一系列的焊接技术标准。
本文将介绍焊接技术标准的意义、内容和应用。
一、焊接技术标准的意义焊接技术标准是通过规范和统一焊接过程中的各个环节,确保焊接接头具备合格的力学性能和耐久性。
焊接技术标准可以提供以下几个方面的指导和保障:1. 质量保证:焊接技术标准规定了焊接接头的质量要求,包括焊缝的强度、密封性和耐蚀性等。
通过执行标准,可以保证焊接接头具备良好的质量特性。
2. 安全性保障:焊接技术标准规定了焊接操作的安全要求,例如必要的个人防护措施、焊接设备的安全操作规程等。
合理遵守标准可以降低焊接过程中的事故风险。
3. 通用性:焊接技术标准是一种通用的规范,与焊接对象和行业无关。
无论是建筑、制造、海洋工程还是航空航天,不同领域的焊接均可以依照标准进行。
二、焊接技术标准的内容焊接技术标准涵盖了以下几个方面的内容:1. 材料选择:焊接材料的选择对于焊接接头的质量至关重要。
标准规定了不同材料的适用焊接方法、焊接材料的规格要求及其物理和化学性能等。
2. 焊接工艺:焊接技术标准包含了不同焊接工艺的要求,如手工弧焊、氩弧焊、电阻焊等。
标准会规定焊接工艺的步骤、操作要点和技术规范等。
3. 设备要求:焊接设备是保证焊接质量的关键因素之一。
标准会明确规定焊接设备的类型、规格、使用和维护要求,以确保焊接过程的稳定性和可靠性。
4. 质量检验:焊接接头的质量检验是标准中重要的一环。
标准会详细说明不同焊接接头的检验方法、设备和标准要求,以保证焊接连接的可靠性和合格性。
三、焊接技术标准的应用焊接技术标准广泛应用于各个行业和领域。
以下是一些应用示例:1. 建筑工程:在大型建筑结构的焊接中,焊接技术标准能够确保焊接接头的强度和密封性,以满足结构的安全和耐久要求。
2. 制造业:焊接技术标准在制造业中应用广泛,如汽车制造、机械制造等。
焊接接头__技术规范标准详
![焊接接头__技术规范标准详](https://img.taocdn.com/s3/m/9c913e9cb8f3f90f76c66137ee06eff9aef8498b.png)
(2)根据焊件厚度、结构形式及承载情况不同, 角接接头和T形接头的坡口形式可分为I形、带钝边的 单边V形坡口和K形坡口等。
角接和T形接头的坡口 a) I形 b) 单边V形(带钝边) c) K形(带钝边)
2.坡口的设计原则 坡口的形式和尺寸主要根据钢结构的板厚、选
用的焊接方法、焊接位置和焊接工艺等来选择和设 计。 1) 焊缝中填充的材料少; 2) 具有好的可焊性; 3) 坡口的形状应容易加工; 4) 便于调整焊接变形;
对接接头的几种形式
2、T形接头 将相互垂直的被连接件用角焊缝连接起来的接
头称为T形(十字)接头。T形(十字)接头能承受各种方 向的力和力矩。T形接头是各种箱型结构中最常见的 接头形式,在压力容器制造中,插入式管子与筒体的 连接、人孔加强圈与筒体的连接等也都属于这一类。
由于T形(十字)接头焊缝向母材过渡较急剧,接 头在外力作用下力线扭曲很大,造成应力分布极不均 匀、且比较复杂,在角焊缝根部和趾部都有很大的应 力集中。保证焊透是降低T形接头应力集中的重要措 施之一。
4) 相同焊缝数量符号标注在尾部;
5) 当需要标注的尺寸数据较多又不易分辨时,可在数据 前面增加相应的尺寸符号。
三、焊接接头的简化标注
在GB/T12212-1990中还规定了某些情况下,焊 接接头的简化标注方法。
演示结束!
感谢聆听!
THANK YOU FOR WATCHING!
缝一旦断裂,钢结构就立即受到严重破坏。
联系焊缝(又称非承载焊缝)
焊缝与两个或两个以上的焊件并联成整体(即连 接作用),焊缝不直接承担载荷,工作中受力很小, 焊缝一旦断裂,结构不会立即失效。
三、坡口的基本形式
1.坡口类型
坡口:根据设计或工艺需要,在焊件的待焊部位加工成 一定几何形状并经装配后构成的沟槽。
焊接技术标准规范标准
![焊接技术标准规范标准](https://img.taocdn.com/s3/m/cd0ff78b49649b6648d747e0.png)
1围1.1主题容本标准规定了电子电气产品焊接用材料和导线与接线端子、印制电路板组装件等的焊接要求以及质量保证措施。
1. 2适用围本标准适用于电子电气产品的焊接和检验。
2引用文件GB 3131-88锡铅焊料GB 9491-88锡焊用液态焊剂(松香基)QJ 3012-98电子电气产品元器件通孔安装技术要求QJ 165A-95电子电气产品安装通用技术要求QJ 2711-95静电放电敏感器件安装工艺技术要求3定义3. 1 MELF metal electrode leadless faceMELF是指焊有金属电极端面,作端面焊接的元器件。
4 一般要求4. 1环境要求4.1.1环境条件按QJ 165A中3. 1. 4条要求执行。
4.1.2焊接场所所需工具及设备应保持清洁整齐。
在焊接工位上应及时清除多余物(导线断头、焊料球、残留焊料等)。
禁止在焊接工位上饮食;禁止在工位上有化妆品以及与生产操作无关的东西。
4. 2工具、设备及人员要求4. 2. 1工具电烙铁应为温控型的,烙铁头空焊温度应保持在预选温度的士5. 5℃之,烙铁头的形状应符合焊接空间要求,并保证良好的接地。
4. 2. 2设备4. 2. 2. 1波峰焊设备波峰焊设备(包括焊剂装置、预热装置、焊槽)焊接前应能将印制板组装件预热到120℃以,在整个焊接过程中,焊料槽焊接温度的控制精度应维持在士5.5℃,并具有排气系统。
4.2.2.2再流焊设备再流焊设备应可将焊接表面迅速加热,并能在连续焊接操作时,迅速加热到预定温度的士6℃围。
加热源不应引起印制电路板或元器件的损坏,也不应在加热源与被焊金属直接接触时污染焊料。
再流焊设备包括采用平行等距电阻加热、短路棒电阻加热、热风加热、红外线加热、激光加热装置或非电烙铁热传导焊接的设备。
4. 2. 3人员操作人员应经过专业技术培训,熟悉本标准及相关工艺的规定,具有判别焊点合格或不合格的能力,并经考核合格上岗。
4. 3焊点4. 3. 1外观4.3.1.1 焊点表面应无气孔、非晶态,以及有连续良好的润湿。
点焊焊接规范标准最新版
![点焊焊接规范标准最新版](https://img.taocdn.com/s3/m/cc0a6259b42acfc789eb172ded630b1c58ee9b76.png)
点焊焊接规范标准最新版点焊焊接是一种广泛应用于金属连接的工艺,其规范标准随着技术的发展不断更新。
以下是最新版的点焊焊接规范标准概述:1. 引言点焊焊接规范标准旨在确保焊接过程的安全性、可靠性和一致性。
本规范适用于各种金属材料的点焊焊接工艺,包括但不限于钢、铝、铜及其合金。
2. 材料要求- 材料应符合相应的国家标准或行业标准。
- 材料表面应清洁,无油污、锈蚀或其它污染物。
3. 设备要求- 点焊机应具备稳定的电流和电压输出,且能够根据材料特性调整焊接参数。
- 电极应具有良好的导电性和耐磨性,且应定期检查和维护。
4. 焊接参数- 焊接电流:根据材料厚度和类型选择适当的电流值。
- 焊接时间:根据材料特性和焊接要求确定。
- 电极压力:确保足够的压力以形成良好的焊点,但避免对材料造成损伤。
5. 焊接过程控制- 焊接前应进行试焊,以确定最佳的焊接参数。
- 焊接过程中应实时监控焊接质量,包括焊点的外观和尺寸。
- 焊接后应对焊点进行无损检测,如超声波检测或X射线检测。
6. 质量标准- 焊点应均匀、无裂纹、无气孔、无夹杂。
- 焊点尺寸应符合设计要求,包括焊点直径和焊点高度。
7. 安全与环保要求- 焊接操作人员应穿戴适当的防护装备,包括防护眼镜、手套和工作服。
- 焊接区域应保持良好的通风,以减少有害气体和粉尘的产生。
8. 记录与追溯- 焊接过程中的所有参数和检测结果应详细记录。
- 焊接产品应有可追溯性,包括焊接日期、操作人员和焊接批次。
9. 维护与校准- 定期对焊接设备进行维护和校准,以确保焊接质量。
10. 结语点焊焊接规范标准的制定是为了提高焊接工艺的质量和可靠性。
遵守这些标准不仅能够保证产品的性能,还能提升生产效率和安全性。
请注意,以上内容是一个概述,具体实施时应参考最新的国家或国际标准,如ISO、AWS等,并结合实际生产条件进行适当调整。
焊接技术标准规范
![焊接技术标准规范](https://img.taocdn.com/s3/m/311e96ae5ff7ba0d4a7302768e9951e79b89699f.png)
焊接技术标准规范焊接技术在工程领域中扮演着重要的角色,无论是在建筑、制造、航空航天等众多行业中,焊接都是常见的连接方式。
为确保焊接质量和安全性,制定和遵守焊接技术标准规范是必不可少的。
本文将详细介绍焊接技术标准规范的重要性、内容要点及应用。
一、焊接技术标准规范的重要性焊接技术标准规范的制定和遵守对确保焊接质量和安全性起到关键作用。
以下是焊接技术标准规范的几个重要方面:1. 确定焊接材料和焊接方法:焊接材料和焊接方法的选择对焊缝的质量和强度有着决定性的影响。
标准规范对于材料的选择、焊接方法的规定和使用方面的禁止等进行了规范,以确保焊接的质量和安全。
2. 确保焊接质量:焊接技术标准规范详细规定了焊接过程中的各项参数和工艺要求,以确保焊接质量的稳定性和一致性。
只有按照规范进行焊接,才能保证焊缝的强度、密封性和耐腐蚀性等方面的要求。
3. 保障焊接安全:焊接过程中产生的高温、强光和废气等对人员和环境都存在一定的危害。
通过遵守焊接技术标准规范中的安全要求,可以有效地防止意外事故的发生,保障焊接工人的人身安全和环境的卫生。
二、焊接技术标准规范的主要内容焊接技术标准规范通常包括以下主要内容:1. 材料规范:焊接材料的选择和使用要求,包括焊条、焊丝、焊剂等焊接辅助材料的种类、牌号、化学成分和力学性能等方面的规定。
2. 焊接方法和工艺规范:焊接方法和工艺对焊缝质量有着直接影响,标准规范中会详细说明不同材料和焊接类型的最佳焊接方法和工艺参数。
3. 检测和评定标准:焊接质量的检测和评定对于确保焊接结构的安全性至关重要。
标准规范中会规定焊缝的检测方法、评定标准和接受标准等,以确保焊接质量符合要求。
4. 安全和环境要求:焊接过程中的安全和环境要求十分重要。
标准规范中会包括焊接工作的人身安全要求、焊接现场的通风要求、工具设备的安全要求等方面的规定,以确保焊接过程中的安全和环境卫生。
5. 基本术语和定义:为了确保标准规范的准确理解和适用,常常会在规范中附带一份基本术语和定义表,对一些常见的术语和概念进行解释和说明。
焊接技术标准规范标准
![焊接技术标准规范标准](https://img.taocdn.com/s3/m/94751d46eef9aef8941ea76e58fafab069dc44d2.png)
焊接技术标准规范标准焊接技术一直以来都是工业制造过程中的重要环节,它在各个领域都扮演着重要的角色。
为了确保焊接接头的质量和性能,制定了一系列焊接技术标准规范。
本文将从焊接材料、焊接工艺和焊接质量控制等方面,对焊接技术标准规范进行探讨。
1.焊接材料焊接材料是焊接过程中最重要的组成部分之一。
焊接技术标准规范要求焊接材料必须符合相应的标准和规范。
首先,焊接材料的合金成分和机械性能必须满足使用要求,这可以通过材料化学成分分析和机械性能测试来检验。
其次,焊接材料的质量必须稳定可靠,不能存在明显的缺陷,这需要进行焊接材料的质量检查和控制。
最后,焊接材料的存储和保管也需要符合相关标准规范,避免受潮、氧化等情况影响焊接质量。
2.焊接工艺焊接工艺是指焊接过程中实施的方法和措施。
焊接技术标准规范要求焊接工艺必须确保焊接接头的质量和性能。
首先,焊接工艺必须合理稳定,能够满足焊接要求,这需要根据具体情况选择适合的焊接方法和参数。
其次,焊接工艺必须符合安全要求,采取必要的防护措施,保证焊接操作人员的安全。
最后,焊接工艺还要求进行相关记录和文件的书写和保存,以便日后追溯和查阅。
3.焊接质量控制焊接质量控制是焊接技术标准规范的核心要素之一。
焊接接头的质量和性能直接影响产品的可靠性和安全性,因此焊接技术标准规范对焊接质量控制提出了严格要求。
首先,焊接接头的尺寸和形状必须符合设计要求,这需要进行相关尺寸检测和几何形状检查。
其次,焊接接头的焊缝质量必须合格,不能存在明显的焊接缺陷,这需要进行焊缝外观检查和焊接缺陷探伤。
最后,焊接接头的力学性能和耐腐蚀性能也需要进行相应的性能测试,以确保焊接接头满足使用要求。
总结:焊接技术标准规范对焊接技术的合理实施和质量控制起到了重要的指导作用。
合理选择和控制焊接材料,选择适合的焊接工艺参数,并进行严格的焊接质量控制,都能够保证焊接接头的质量和性能。
在实际生产中,根据不同行业的要求,还有一系列相关的焊接技术标准规范可以参考,以确保焊接质量,提高产品的可靠性。
手工焊接技术要求规范
![手工焊接技术要求规范](https://img.taocdn.com/s3/m/158e882c1fb91a37f111f18583d049649a660e5c.png)
手工焊接技术要求规范手工焊接作为一种传统的金属连接方法,广泛应用于工业生产和制造领域。
为了确保焊接质量和安全性,手工焊接技术要求必须符合相应的规范和标准。
本文将介绍手工焊接的技术要求规范,并详细阐述焊接准备、焊接过程和焊接后的质量控制措施。
一、焊接准备在进行手工焊接前,必须进行焊接准备工作,包括材料准备、设备准备和环境准备。
1. 材料准备焊接所需的金属材料必须符合设计要求,并经过必要的预处理,如去除表面氧化物、油污和杂质等。
焊缝的尺寸和形状必须与设计要求一致。
2. 设备准备手工焊接必须使用合适的焊接设备,包括焊枪、焊条、电源和焊接保护措施等。
焊接设备必须经过检查和维护,确保正常工作和安全操作。
3. 环境准备焊接环境必须满足安全和卫生要求。
通风良好的工作区域能够有效排除焊接产生的有害气体和烟雾。
焊接场所必须远离易燃和易爆物品,以防止事故发生。
二、焊接过程手工焊接过程涉及多个步骤,包括焊前检查、型合、焊接和焊后处理。
1. 焊前检查在进行焊接前,必须对焊接材料、焊缝和焊接设备进行检查,确保其符合焊接要求和设计标准。
同时,还需要对焊工进行培训和技能评估,以确保其具备进行焊接的资质和技术能力。
2. 型合焊接前必须对要连接的金属材料进行型合,即对焊缝进行加工和准备。
型合必须符合设计要求,包括焊缝的形状、尺寸和几何形态等。
3. 焊接在进行焊接时,焊工必须按照焊接工艺规程进行操作。
焊接电流、电压和时间等参数必须控制在合适的范围内,以保证焊接强度和质量。
焊工必须熟练掌握焊接技术和操作要领,确保焊接结果符合设计要求。
4. 焊后处理焊接完成后,必须进行焊后处理,包括焊渣清除、焊缝清洁和表面处理等。
焊接产生的渣滓和氧化物必须彻底清除,以免影响焊缝的强度和耐腐蚀性。
三、质量控制措施为了保证手工焊接质量,必须采取一系列质量控制措施。
1. 检验和检测进行焊接后,必须对焊缝进行检验和检测,包括外观检查、尺寸测量和无损检测等。
通过对焊缝质量的检验和检测,可以确保焊接结果符合设计和规范要求。
焊接技术标准规范汇总
![焊接技术标准规范汇总](https://img.taocdn.com/s3/m/3986de997e192279168884868762caaedd33ba8f.png)
焊接技术标准规范汇总焊接是一项重要的工艺技术,广泛应用于各个工程领域。
为确保焊接质量和安全,各国都相继制定了一系列的焊接技术标准规范。
本文将对相关的标准规范进行汇总和介绍,以供参考。
一、美国焊接标准规范1. AWS D1.1:结构焊接规范该标准规定了在结构工程中进行焊接的要求,包括材料的选择、表面处理、接头设计、焊接过程控制等内容,适用于钢结构、铝结构和不锈钢结构。
2. AWS D1.2:铝合金焊接规范该标准针对铝合金的焊接进行了详细的规定,包括合金的选择、预热处理、焊接方法和检验要求等,适用于铝合金焊接工程。
3. AWS D1.3:钢结构焊接规范该标准规定了在钢结构工程中进行焊接的要求,包括材料的选择、预热处理、接头设计、焊接过程控制等内容,适用于钢结构焊接工程。
二、欧洲焊接标准规范1. EN ISO 5817:焊缝质量评定规范该标准规定了焊接缺陷的分类和评定标准,包括焊缝的几何形状、尺寸和焊缝质量等级的评定,适用于各种材料的焊接。
2. EN ISO 3834:焊接质量管理规范该标准规定了焊接质量管理的要求,包括焊接工艺的准备、操作规程的制定和焊接人员的培训等内容,适用于焊接质量管理体系的建立和认证。
3. EN 1090:钢结构焊接规范该标准规定了钢结构焊接的要求,包括钢材的分类、焊接工艺的选择和接头的设计等内容,适用于钢结构焊接工程。
三、中国焊接标准规范1. GB 50661-2011:压力容器焊接质量控制规范该标准规定了压力容器焊接过程中的质量控制要求,包括焊接人员的资质、焊接工艺的选择和检验方法的要求等。
2. GB/T 50282-2017:工业管道工程焊接技术规程该标准规定了工业管道工程焊接的要求,包括材料的选择、预热温度的控制和焊接接头的设计等内容,适用于各种工业管道的焊接工程。
3. JB/T 4730.4-2005:焊接接头无损检测规程该标准规定了焊接接头无损检测的方法和要求,包括超声波检测、射线检测和磁粉检测等常用的无损检测方法。
钢筋焊接规范要求标准最新
![钢筋焊接规范要求标准最新](https://img.taocdn.com/s3/m/aa05011e32687e21af45b307e87101f69e31fbf5.png)
钢筋焊接规范要求标准最新钢筋焊接是建筑施工中的一项关键技术,它对确保结构的稳定性和安全性具有重要意义。
随着建筑技术的发展,钢筋焊接规范也在不断更新以满足更高的工程质量要求。
以下是钢筋焊接规范要求的最新标准:1. 材料要求:- 钢筋应符合国家或行业标准规定的化学成分和力学性能要求。
- 焊接材料(焊条、焊丝等)应与母材相匹配,满足焊接工艺要求。
2. 焊接工艺:- 焊接前应对钢筋进行清洁,去除锈蚀、油污等杂质。
- 焊接工艺应根据钢筋的直径、级别和焊接位置选择合适的焊接方法,如电弧焊、闪光对接焊等。
3. 焊接质量:- 焊接接头应无裂纹、未熔合、咬边、气孔、夹渣等缺陷。
- 焊接接头的弯曲性能和抗拉性能应满足设计要求。
4. 焊接环境:- 焊接环境温度应控制在规定范围内,避免在极端天气条件下进行焊接作业。
- 焊接区域应保持干燥、通风良好,避免潮湿环境影响焊接质量。
5. 操作人员:- 焊接操作人员应持有相应的资格证书,并定期接受培训和考核。
- 操作人员应熟悉焊接工艺和安全操作规程。
6. 质量检验:- 焊接完成后,应对焊接接头进行外观检查和无损检测,如超声波检测、X射线检测等。
- 对于重要结构,应进行取样试验,以验证焊接接头的性能。
7. 记录和文档:- 焊接过程中应详细记录焊接参数、操作人员、焊接日期等信息。
- 焊接完成后,应编制焊接报告,包括焊接质量检验结果和相关证明文件。
8. 安全措施:- 焊接现场应配备必要的安全设施,如防火、防爆设备。
- 操作人员应穿戴适当的防护装备,如防护眼镜、手套、工作服等。
9. 环境保护:- 焊接过程中产生的废气、废渣等应按照环保要求进行处理。
- 采取措施减少焊接作业对周围环境的影响。
10. 后续处理:- 焊接接头在冷却后应进行适当的后续处理,如去除焊渣、矫正变形等。
以上规范要求旨在确保钢筋焊接的质量和安全性,适用于各种建筑结构的钢筋焊接工程。
随着技术的发展和工程实践的深入,这些规范可能会进一步更新和完善。
焊接技术标准
![焊接技术标准](https://img.taocdn.com/s3/m/4f1ec0388f9951e79b89680203d8ce2f006665ea.png)
焊接质量试验及检验标准
钢材试验
GBl954--80
镍铬奥氏体不锈钢铁素体含量测定方法
GB6803--86
铁素体钢的无塑性转变温度落锤试验
方法
G132971--82 碳素钢和低合金钢断口试验方法
28
焊接技术标准
焊接用气体
GB6052--85
工业液体二氧化碳
GB4842--84
氩气
GB4844--84
焊条
GB/T5117--1995 碳钢焊条
GB/T5118--1995 低合金钢焊条
GB/T983—1995 不锈钢焊条
GB984--85
堆焊焊条
GB/T3670--1995 铜及铜合金焊条
GB3669--83
铝及铝合金焊条
GBl0044--88 铸铁焊条及焊丝
GB/T13814—92 镍及镍合金焊条
20
焊接技术标准
(3)采用国际标准和国外先进标准 采用国际标准和国外先进标准:是指把国际标
准和国外先进标准中对我国需要的内容,按照我 国有关法律、法规和标准的规定,在充分论证分 析的基础上,结合我国实际情况,不同程度地转 化为我国各级标准,并贯彻实施的活动。
21
焊接技术标准
(4)采用国际标准和国外先进标准的基本原则
GB/T 11345—89《钢焊缝手工超声波探伤方法和探伤结果 分级》 GB/T 7233—87《铸钢件超声探伤及质量评级方法》
6
焊接技术标准
(2)行业标准
行业标准:指中国全国性的各行业范围内统一的标 准。按《中华人民共和国标准化法》规定:“对没有国 家标准而又需要在全国某个行业范围内统一的技术要 求,可以制定行用不锈钢丝
GB/T15620--1995 镍及镍合金焊丝
焊接技术标准规范讲解
![焊接技术标准规范讲解](https://img.taocdn.com/s3/m/49c3219281eb6294dd88d0d233d4b14e84243e43.png)
焊接技术标准规范讲解焊接技术是一项重要的工艺,在制造领域有着广泛的应用。
为了确保焊接质量和安全性,各行业制定了相应的焊接技术标准规范。
本文将对焊接技术标准规范进行详细的讲解,包括焊接前准备、焊接参数、焊接材料以及焊接质量检测等方面内容。
一、焊接前准备在进行焊接工作之前,必须进行充分的准备工作,以确保焊接操作的顺利进行。
首先要检查焊接设备和工具的完好性,确保其正常运行。
同时,还需检查焊工的资质和证件是否齐全。
此外,对于钢结构、管道和容器等焊接对象,还需要进行预处理,如清洁焊接表面、除去氧化物或油污,并进行相应的预热处理。
二、焊接参数焊接参数是指进行焊接时所采用的电流、电压、焊接速度和焊接温度等参数。
根据不同的焊接对象和要求,焊接参数会有所差异。
在选择焊接参数时,需要根据焊接材料的种类、厚度和焊缝类型等因素进行合理的调整。
合适的焊接参数可以确保焊接质量,避免焊接缺陷的产生。
三、焊接材料焊接材料是焊接过程中所需的金属材料,包括焊接电极、焊丝和焊剂等。
钢结构焊接常用焊条,焊接碳钢常用CO2气体保护焊丝,焊接不锈钢常用氩弧焊丝。
在选择焊接材料时,要根据焊接要求和焊接对象来确定。
同时,还需关注焊接材料的质量,确保其符合标准要求。
四、焊接质量检测焊接完成后,需要对焊缝进行质量检测,以确保焊接工艺和焊接质量的合格性。
常用的焊接质量检测方法包括目视检测、射线检测、超声波检测和磁粉检测等。
通过这些检测方法,可以发现焊接缺陷,如气孔、裂纹和夹杂等,并进行相应的修补或重新焊接。
五、焊接安全焊接作业涉及高温和高能源,因此焊接安全至关重要。
在进行焊接作业时,应穿戴防护设备,如焊接面具、耳塞、手套和服装等。
同时,要确保焊接作业场所通风良好,防止有害气体的积聚。
并且,要对焊接设备和电源进行定期检查和维护,以保证其安全稳定的运行。
六、焊接技术标准规范的意义焊接技术标准规范的制定有助于规范焊接作业,提高焊接质量和效率。
它们为焊接工作者提供了明确的操作指南,减少了人为主观因素的干扰,提高了焊接的一致性和可靠性。
焊接技术标准规范标准[详]
![焊接技术标准规范标准[详]](https://img.taocdn.com/s3/m/66fa1cbb02d276a201292e06.png)
1.1主题内容本标准规定了电子电气产品焊接用材料和导线与接线端子、印制电路板组装件等的焊接要求以及质量保证措施。
1. 2适用范围本标准适用于电子电气产品的焊接和检验。
2引用文件GB 3131-88锡铅焊料GB 9491-88锡焊用液态焊剂(松香基)QJ 3012-98电子电气产品元器件通孔安装技术要求QJ 165A-95电子电气产品安装通用技术要求QJ 2711-95静电放电敏感器件安装工艺技术要求3定义3. 1 MELF metal electrode leadless faceMELF是指焊有金属电极端面,作端面焊接的元器件。
4 一般要求4. 1环境要求4.1.1环境条件按QJ 165A中3. 1. 4条要求执行。
4.1.2焊接场所所需工具及设备应保持清洁整齐。
在焊接工位上应及时清除多余物(导线断头、焊料球、残留焊料等)。
禁止在焊接工位上饮食;禁止在工位上有化妆品以及与生产操作无关的东西。
4. 2工具、设备及人员要求4. 2. 1工具电烙铁应为温控型的,烙铁头空焊温度应保持在预选温度的士 5. 5℃之内,烙铁头的形状应符合焊接空间要求,并保证良好的接地。
4. 2. 2设备4. 2. 2. 1波峰焊设备波峰焊设备(包括焊剂装置、预热装置、焊槽)焊接前应能将印制板组装件预热到120℃以内,在整个焊接过程中,焊料槽焊接温度的控制精度应维持在士5.5℃,并具有排气系统。
4.2.2.2再流焊设备再流焊设备应可将焊接表面迅速加热,并能在连续焊接操作时,迅速加热到预定温度的士6℃范围内。
加热源不应引起印制电路板或元器件的损坏,也不应在加热源与被焊金属直接接触时污染焊料。
再流焊设备包括采用平行等距电阻加热、短路棒电阻加热、热风加热、红外线加热、激光加热装置或非电烙铁热传导焊接的设备。
4. 2. 3人员操作人员应经过专业技术培训,熟悉本标准及相关工艺的规定,具有判别焊点合格或不合格的能力,并经考核合格上岗。
4. 3焊点4. 3. 1外观4.3.1.1 焊点表面应无气孔、非晶态,以及有连续良好的润湿。
钢结构焊接技术规范
![钢结构焊接技术规范](https://img.taocdn.com/s3/m/215dbb99b8f3f90f76c66137ee06eff9aef849f8.png)
钢结构焊接技术规范一、引言钢结构是建筑工程中常见的结构形式,其焊接技术在工程中扮演着至关重要的角色。
本文旨在对钢结构焊接技术规范进行详细阐述,以确保施工过程中的焊接质量和安全性。
二、焊接材料1. 焊条和焊丝应符合国家标准,严格遵守生产日期和保质期限。
2. 焊接材料应适用于所需的焊接工艺和钢材种类,确保焊缝质量。
3. 焊接材料的存储和保养应符合相关规定,防止受潮、氧化和污染。
三、焊接设备1. 焊接机应定期检查,确保设备运行正常、接地可靠。
2. 焊接机应具备相应的电流和电压调节功能,以满足不同规格焊接需求。
3. 作业场所应通风良好,避免焊接产生有害气体对操作人员造成危害。
四、焊接工艺1. 确定焊接工艺前,应对焊接缝进行预热处理,提高焊接接头的强度和韧性。
2. 焊接工艺参数应根据具体焊缝要求选择,包括焊接电流、焊接速度和预热温度等。
3. 焊缝应严格按照设计要求进行准确布置,保证钢结构连接牢固。
五、焊接质量检验1. 焊缝应进行目测、射线探伤或超声波探伤等检验,确保焊接质量符合标准要求。
2. 检验报告应详细记录焊缝的各项参数和检测结果,便于后续追溯和管理。
3. 如发现焊接缺陷或质量问题,应立即进行修补或更换,确保工程安全。
六、安全措施1. 焊接作业人员应持证上岗,遵守相关安全操作规程,穿戴好防护装备。
2. 焊接现场应设置明显的安全警示标识,确保施工人员注意安全。
3. 焊接过程中如有异常情况,应及时停止工作并向相关部门报告,避免事故发生。
七、结语钢结构焊接技术规范是保障工程质量和施工安全的重要保障措施,施工单位和施工人员应严格遵守规范要求,确保每一道焊缝的质量可靠。
只有这样,钢结构工程才能稳固耐用,为社会经济发展提供坚实的支撑。
至此,本文对钢结构焊接技术规范进行了全面的论述,希望对读者有所启发和帮助。
愿工程建设中的每一道焊缝都闪烁着质量和安全的光芒。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
1.1主题内容本标准规定了电子电气产品焊接用材料和导线与接线端子、印制电路板组装件等的焊接要求以及质量保证措施。
1. 2适用范围本标准适用于电子电气产品的焊接和检验。
2引用文件GB 3131-88锡铅焊料GB 9491-88锡焊用液态焊剂(松香基)QJ 3012-98电子电气产品元器件通孔安装技术要求QJ 165A-95电子电气产品安装通用技术要求QJ 2711-95静电放电敏感器件安装工艺技术要求3定义3. 1 MELF metal electrode leadless faceMELF是指焊有金属电极端面,作端面焊接的元器件。
4 一般要求4. 1环境要求4.1.1环境条件按QJ 165A中3. 1. 4条要求执行。
4.1.2焊接场所所需工具及设备应保持清洁整齐。
在焊接工位上应及时清除多余物(导线断头、焊料球、残留焊料等)。
禁止在焊接工位上饮食;禁止在工位上有化妆品以及与生产操作无关的东西。
4. 2工具、设备及人员要求4. 2. 1工具电烙铁应为温控型的,烙铁头空焊温度应保持在预选温度的士 5. 5℃之内,烙铁头的形状应符合焊接空间要求,并保证良好的接地。
4. 2. 2设备4. 2. 2. 1波峰焊设备波峰焊设备(包括焊剂装置、预热装置、焊槽)焊接前应能将印制板组装件预热到120℃以内,在整个焊接过程中,焊料槽焊接温度的控制精度应维持在士5.5℃,并具有排气系统。
4.2.2.2再流焊设备再流焊设备应可将焊接表面迅速加热,并能在连续焊接操作时,迅速加热到预定温度的士6℃范围内。
加热源不应引起印制电路板或元器件的损坏,也不应在加热源与被焊金属直接接触时污染焊料。
再流焊设备包括采用平行等距电阻加热、短路棒电阻加热、热风加热、红外线加热、激光加热装置或非电烙铁热传导焊接的设备。
4. 2. 3人员操作人员应经过专业技术培训,熟悉本标准及相关工艺的规定,具有判别焊点合格或不合格的能力,并经考核合格上岗。
4. 3焊点4. 3. 1外观4.3.1.1 焊点表面应无气孔、非晶态,以及有连续良好的润湿。
焊点不应露出基底金属、不应有锐边、拉尖、焊剂残渣以及夹杂。
与邻近导电通路之间焊料不应出现拉丝、桥接等现4. 3. 1. 2当存在下列情况时焊点外表呈暗灰色是允许的。
a. 焊点焊接采用的不是HLSn60Pb焊料;b. 焊接部件为镀金或镀银;c. 焊点冷却速度缓慢(例如:热容量大的组装件经波峰焊或汽相焊之后),但不应有过热、过冷或受扰动的焊点。
4. 3. 2裂纹和气泡焊点的焊料与焊接部位间不应有裂纹、裂缝、裂口或隙缝。
气泡或气孔若与最小允许焊料量同时发生,则为不合格。
4. 3. 3润湿及焊缝焊料应润湿全部焊接部位的表面,并围绕焊点四周形成焊缝。
焊料润湿不良或润湿不完全,不应超出焊点四周10%焊料不应收缩成融滴或融球。
4. 3. 4焊料覆盖面焊料量应覆盖全部焊接部位,但焊料中导线的轮廓应可辨认。
4. 3. 5热缩焊焊点热缩焊装置形成的焊点其焊缝及焊接部件应清晰可见,焊料环应熔融,焊料沿引线流动,外部套管可以变色,但应可见焊区套管外的导线绝缘层,除轻微变色外,不应受损。
4. 4印制电路板组装件4. 4. 1导电体脱离基板焊接后,从印制电路板面至焊盘外侧下部边缘最大允许上翘距离,应为焊区或焊盘的厚度(高度)。
4.4.2组装件的清洁组装件焊接后应清除杂质(焊剂残渣、绝缘层残渣等)。
4. 5 热膨胀系数失配补偿元器件安装工艺或印制电路板设计,应能补偿元器件与印制电路板之间的热膨胀系数失配,安装工艺的补偿应限于元器件引线、元器件的特殊安装以及常规焊点。
禁止设计特殊的焊点外形作部分热膨胀系数失配补偿之用。
无引线元器件不应在槽形而和焊盘之间使用多余的内连线连接,无引线芯片载体仅底部端接时最小焊点高度一般为0. 2mm 。
4. 6 互连线的焊接点组装件间的互连线,应焊接在金属化孔或接线端上。
不应采用另加绝缘套管的镀锡裸线。
4. 7 表面安装的焊接手工焊接表面贴装多引线元器件时,应使用对角线方法依次焊接引线,最小焊接长度为1 ~ 2mm 。
4. 8 焊接温度、时间4. 8. 1 手工焊接温度一般应设定在260~300℃范围之内,焊接时间一般不大于水,对热敏元器件、片状元器件不超过2s,若在规定时间未完成焊接,应待焊点冷却后再复焊,非修复性复焊不得超过2次。
4. 8. 2 波峰焊机焊槽内温度应控制在250士5℃范围,焊接时间为3 ~3. 5s 。
4. 8. 3 再流焊焊接温度、时间按有关文件规定。
4. 9通孔充填焊料的要求对有引线或导线擂入的金属化孔充填焊料时,焊料只能从焊接面一侧流入小孔内的另一侧。
5详细要求5. 1焊接准备5. 1. 1 被焊导电体表面在焊接操作前应进行清洁处理。
5. 1. 2 导线、引线与接线端子在焊接前,应使用机械方法将其固定,防止导线、引线在端子上移动。
5. 1. 3 对镀金的元器件应经搪锡处理(高频器件、微电路除外)。
5. 1. 4 元器件安装应按QJ 3012要求执行。
5. 2 焊接材料5. 2. 1焊料应采用符合GB 3131的焊料制品HLSn60Pb或HLSn63Pb ,焊料外形任选,带芯焊料的焊剂应为R型或RM A型。
5. 2. 2 膏状焊料选用时应考虑焊料粉的颗粒形状、粘性、印刷性能、分解温度等技术指标,对焊料粉的氧化物应有控制。
5. 2. 3 焊剂应采用符合GB 9491的R型或RMA型松脂剂液体焊剂。
导线电缆焊接不应使用RA型焊剂,其它场合使用RA型焊剂时应得到有关部门批准。
5. 3 焊接5. 3. 1导线、引线与接线端子的焊接5.3.1. 1 导线、引线与接线端的缠绕导线、引线在接线端子上缠绕最少为3/4圈,但不得超过一圈。
如图1所示。
对于直径小于0. 3mm的导线,最多可缠绕3圈。
5. 3. 1. 2 导线、引线最大截面积导线、引线与接线端连接部位的截面积,不应超过接线端子接线孔的截面积。
5. 3. 1. 3 接线端最多焊点数每个接线端子一般不应有三个以上的焊点。
5. 3. 1. 4 绝缘层间隙焊点焊料与导线的绝缘层间隙:a.最小间隙:绝缘层可紧靠焊料,但不能嵌入焊料,绝缘层不能熔融,烧焦或缩直径;b. 最大间隙:为两倍导线直径或1. 6mm。
5.3.1.5 导线、引线与接线端子的焊接焊料应在导线与接线端接触部分形成焊缝,焊料不应掩盖导线的轮廓,对槽形接线端,焊料可以充满焊槽。
如图2所示。
5.3.1.6 导线、引线与焊杯的焊接不应有超过=根的导线插人焊杯,多股芯线保持整齐,不应折断,并全部插入焊杯的底部,焊缝沿接触表面形成,焊料应润湿焊杯整个内侧,并至少充满杯口的75%,如图3、4所示。
5. 3. 2 印制电路板组装件的焊接5. 3. 2. 1 通孔焊接5. 3. 2. 1. 1引线或导线插装用孔对有引线或导线插入的金属化孔,通孔应充填焊料.焊料应从印制电路板一侧连续流到另一侧的元器件面,并覆盖焊盘面积的90%以上,焊料允许凹缩进孔内,凹缩量如图5所示。
5. 3. 2. 1. 2 引线弯曲半径部位的焊料正常的润湿,焊料应在元器件引线弯曲成形部位,但弯曲半径应暴露,焊料沿引线润湿如图6所示。
5.3.2.1.3 导线界面连接作为界面连接的单股镀锡铜线穿过通孔弯钩,弯钩要求应符合元器件引线弯钩要求,并与印制电路板两面的焊盘焊接。
如图7所示。
5. 3. 2. 1. 4 非支承孔合格焊点焊料与被焊表面应有小于90°的接触角。
5. 3. 2. 1. 5 无引线或导线插装的金属化孔这种通孔可不填充焊料。
当需填充焊料时焊料塞应满足图5所示的要求。
5. 3. 2. 2 表面安装焊接5. 3. 2. 2. 1 片状元器件的焊缝芯片在焊盘上面应75%以上的金属端帽覆盖,并有一条焊缝,焊缝向元器件端面上方延伸,高度为25%或1.0mm。
侧面不需要焊缝,焊料对元器件和焊料对焊盘的润湿角都应小于90°焊料不能把元器件本体上的非金属化部位包住。
如图8、 9、 10、11所示。
5. 3. 2. 2. 2 MELF的焊点外形MELF在焊盘上面应有75%以上的金属端帽的宽度和长度覆盖,如图12所示。
焊点应形成一条焊缝,焊缝向MELF侧面上方延伸高度为0. 1mm或25%D(金属端帽直径),如图13所示。
5. 3. 2. 2. 3 无引线槽形元器件上的焊缝无引线芯片载体在焊盘上面应有75%以上的金属化槽面宽度覆盖,并有一条焊缝,焊料垂直上升到外侧槽面的下部边缘,焊料对元器件和焊盘的润湿角都应小于90° ,当无引线芯片载体仅有底部端接时,最小的焊点高度一般为0. 2mm,如图14所示。
5. 3. 2. 2. 4 无引线元器件平行度元器件每个端部下面的焊料厚度差异不大于0. 4mm,如图15所示。
5. 3.2.2.5 引线弯曲部位的外形引线的弯曲不应向元器件本体引线封口处延伸,弯曲引线到焊盘的角度大于45°,小于9 0°。
;如图16所示。
5. 3. 2. 2. 6 引线和焊盘的接触最小的接触长度,扁平引线为引线宽度,圆形引线为两倍直径,如图17所示。
侧向外伸趾端外伸应如图17、18所示范围内。
总的外伸量要保持在最小的接触长度,根部不应伸出焊盘,如图19所示。
5. 3. 2. 2.7引线离开焊盘的高度引线最小安装面翘离焊盘表面的最大值,圆形引线为引线直径(D)的一半,扁平或带状引线为引线厚度 ( T ) 两倍或0. 5mm,最小安装面内各点均应在直径一半或两倍引线高度这个最大间隙内,如图20所示。
最小安装面范围取决于引线接触长度以及引线直径或厚度。
5. 3. 2. 2. 8 最小焊料覆盖面圆形或扁圆形引线上的最小焊缝高度应为引线直径的25%,扁平引线上的最小焊缝高度处应有一条清晰可见的焊缝,该焊缝至少要从焊盘上升到引线侧面50%高处,焊料与引线焊盘等长,引线轮廓在焊料中应可见,如图21所示。
5.3.2.2.9 引线根部焊缝焊料应向引线上弯部延伸,但不能与元器件本体或引线封口接触,根部焊缝在引线根部和焊盘之间应连续不断,并延伸超出弯曲半径,根部不能伸出焊盘。
5. 3. 2. 2. 10 J形和V形引线的焊缝焊盘上应有75%以上的引线宽度覆盖并有一条焊缝,焊缝应向引线侧面上方延伸到引线内表面的高度,焊料不能与元器件封装的底部接触。
焊料沿“J”或“V”的圆弧处形成的焊缝应有一个引线宽度,如图22所示。
5. 3. 2. 2. 11 J形和V形元器件安装的平行度焊接后,元器件与印制电路板之间的间隙不应超过2. 5mm,如图23所示。
5. 4 质量保证措施5. 4. 1 潜在失效的预防5. 4. 1. 1 静电放电焊接时为防止元器件及电子部件的静电损伤,应按QJ 2711规定执行。
