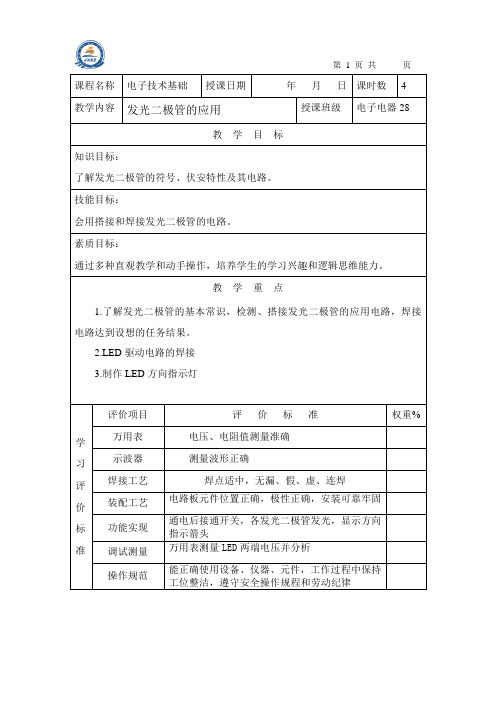

发光二极管的应用教案

课程名称 电子技术基础 授课日期
教学内容 发光二极管的应用
年 月 日 课时数 4 授课班级 电子电器 28
教学目标 知识目标： 了解发光二极管的符号、伏安特性及其电路。 技能目标： 会用搭接和焊接发光二极管的电路。
素质目标： 通过多种直观教学和动手操作，培养学生的学习兴趣和逻辑思维能力。
教学重点
1.了解发光二极管的基本常识，检测、搭接发光二极管的应用电路，焊接 电路达到设想的任务结果。
2.LED 驱动电路的焊接 3.制作 LED 方向指示灯
评价项目
评价标准
权重%
学
万用表
习
示波器
电压、电阻值测量准确 测量波形正确
评 焊接工艺
焊点适中，无漏、假、虚、连焊
价
装配工艺
电路板元件位置正确，极性正确，安装可靠牢固
标
功能实现
通电后接通开关，各发光二极管发光，显示方向 指示箭头
准 调试测量 万用表测量 LED 两端电压并分析
操作规范
能正确使用设备、仪器、元件，工作过程中保持 工位整洁，遵守安全操作规程和劳动纪律

工作（实训）任务单
实训项目任务 发光二极管的应用 实训室 电子装配工艺
阅读知识：
认识各种二极管，用万用表简易测试二极管的方法，了解二极管的伏安
实 特性，进一步掌握万用表的使用
训 资料收集：
前 发光二极管的工作原理及实际使用，发光二极管的分类和参数
准 设备、材料：
1. 直流稳压电源
备 2. 万用表（500 型）
3. 电流表 10mA×1 ±100μA×1 4. 发光二极管 若干
实训课时安排
实训操作步骤
1. 复习二极管的有关知识，提出本次技能训练的内容和要求 2. 用万用表检测发光二极管的优劣，并判断引脚极性 3. 搭接电路，实际测量二极管的参数。
4.通电测试 A.建立基本单元电路，会根据原理图正确安装焊接。 B.元件焊点平滑光亮、均匀、无毛刺、直径在 2MM（根据情况）以内。
C.焊接手法快速、无虚焊假焊脱焊堆焊等现象。 D.无焊接时烧坏元件的现象。 E.元气件的拆焊迅速，会进行集成电路的拆焊操作。
F.器件弯脚插接、布局符合要求.
5. 总结本次实验的结论结合实验中出现的问题，总结发光二极管使用时的 注意事项

教师活动 LED 的认识
教学过程 学生活动
展示实物，通电演示
发光二极管的检测
1）极性判别 方法 1：由管子的引脚长短识别，电极长的引脚为正极， 短的引脚为负极。 方法 2：用指针式万用表 R×10k 电阻挡测量，测得电阻 小的（约几十千欧），其黑表笔接的引脚是正极，红表 笔接的引脚是负极，同时可仔细观察到发光二极管发出 的微弱光线。 2）质量的简易判别 方法 1：将指针式万用表置于 R×10k 电阻挡，测量其正 向电阻应在几十千欧之内，反向电阻应大于几百千欧 （通常为无穷大）为正常。 方法 2：将发光二极管长引脚（正极）插入万用表的 NPN 型“c 极”插孔，短引脚（负极）插入“e 极”插孔， 则发光二极管正常发光。 3）正、反电压降测量 将数字万用表置于二极管挡，红表笔接二极管正极，

教学过程
教师活动
学生活动
黑表笔接负极，显示屏显示电压在 1.8V 左右，调换表
笔再测试，显示为 1V，则表示被测管合格。
LED 驱动电路的焊接
一是依据电路中相关的参数估算，例如图中电源电压为
5.0V，红光 LED 的工作电压约 1.8V，希望电流 I 控制在
10mA，则
，于是选用标称值 330
Ω、1/8W 的电阻器。
二是接入电流表调试，例如 LED 的工作电压未知，
则取 R 为可调电阻器，并串入毫安表监测，如图 3 乙所
示。调节 R 使通过 LED 的电流不超过该型号 LED 允许的
最大值，然后取一个与调好后的 R 值接近的定值电阻器
来代替可调电阻器。
发光二极管限流电阻的选取（ILED=10mA）
电源电压 U/V 2.0 3.0 6.0 12 电位器阻值 RP2/Ω 限流电阻阻 值 R＇/Ω

教学过程
教师活动
学生活动
注意：普通的硅二极管能够承受相当大（例如几百伏）
的反向电压，而 LED 却不行，一般的承受能力不到 10V。
所以使用 LED 时不可将电源的正负极接反，否则很容易
使 LED 被击穿而损坏。
制作 LED 方向指示灯
1.元器件识别与检测：对照元件清单清点并检测所给元 件 2.按原理图要求在电路板上布局 3.按原理图进行线路连接 4.通电测试

教师活动 操作步骤
作 业 设 计 教 学 反 思
教学过程
学生活动
1．电路装配准备 （1） 装配工具及调试仪器仪表的准备：通用电路
板、电烙铁、焊锡丝、钳子、螺丝起、导线、示波器、 万用表；
（2） 元器件的准备，即元件清单： 2．重要元器件的检测
为了确保电路在正确安装的情况下正常工作，减少 不必要的返工，在组装前应对所有的电子元器件进行检 测。 3．电路组装
（1）组装的基本步骤 （2）组装的工艺要求。 4．电路调试 （1）电路调试步骤 （2）电路测试 5．编写项目报告书
