CRH2型动车组车内布置概述

CRH2型动车组车内布置概述CRH2型动车组由8辆车组成，编组形式为T1c＋M2＋M1＋T2＋Tlk＋M2＋M1s+T2c，包括1辆一等车(M1s)、6辆二等车(T1c，M2，M1，T2，M2，T2c)和1辆餐座合造车(T1k)，其中司机室设在1号车(T1c)和8号车(T2c)。

除7号车设2个侧拉门(旅客上下车用)外，其他各车均设4个侧拉门。

2个侧拉门之间的空间为通过台。

通过台是乘客上下车的通道，通过台旁设有大件行李存放处。

在相邻两车辆间设防火外端门。

在单号车车端部设卫生问、小便间和洗脸间，其中7号车设残疾人卫生间、乘务员室和多功能室。

在双号车端部设饮水机(电开水炉)。

车辆中部为客室区，客室两端设自动感应式内端门(以下简称内端门)。

5号车(T1k)为餐座合造车，设置餐饮区。

全列定员6lO人。

各车厢内主要设备见表4.1。

图4.1为CRH2型动车组不同车辆内主要设备布置示意图。

表4.1各车厢内主要设备表*CRH2-00IA～CRH2-026A列采用桶装水，CRH2-027A～CRH2-060A列采用冷热饮水机。

4.1.1一等车7号车(Mls)为一等车，座椅采用2+2布置，座间距为1060mm，走廊宽度为600mm。

座椅数为51，布置效果见图4.2。

4.1.2二等车1，2，3，4，6，8号车为二等车，座椅采用2+3布置，座间距为980mm，走廊宽度为600mm，布置效果见图4.3。

4.1.3 餐座合造车5号车(T1k)为餐座合造车。

一位端为餐饮区，设有16个座椅、4个餐桌，还设有立食桌、小卖部、送餐小车放置处及储藏室。

二位端为二等车客室，座椅采用2+3布置.共55座，另外还设有卫生间、小便间、洗脸问等设施。

餐饮区及小卖部效果图见图4.4。

CRH2动车组介绍

CRH2动车组简介CRH2型电力动车组，是中华人民共和国铁道部为国营铁路进行第六次提速及建造中的高速客运专线铁路，向川崎重工及中国南车集团四方机车车辆股份有限公司订购的高速列车车款之一。

中国铁道部将所有引进国外技术、联合设计生产的中国铁路高速（CRH）车辆均命名为“和谐号”。

CRH2系列为动力分布式、交流传动的电力动车组，采用了铝合金空心型材车体。

一、动车组的基本结构 1．编组结构动车组由8辆车组成，其中4辆动车4辆拖车；首尾车辆设有司机室，可双向驾驶，：2．车辆长度动车组头车长度25.7m，中间车长度25m，总长201.4m，车体宽度3.38m，车体高度3.7m。

3．车顶设备在4、6号车设受电弓及附属装臵，安装高度4m时，受电弓工作高度最低4888mm,最高6800mm，最大升弓高度7000mm。

动车组正常运行时，采用单弓受流，另一台备用，处于折叠状态。

4．车端设备设密接式车钩装臵、风挡及空气、电的连接设施等，包括：1列车通信总线连接、制动控制线连接、供电母线连接、直流供电母线连接、列车总风管、电路电气设备连接、电缆连接、高压电线连接。

5．车下悬吊设备每辆车下有空调机组、制动控制装臵。

在2、3、6和7号车下有牵引变流器，在2号和6号车下有牵引变压器。

在单号车下有污物箱及水箱。

6．车体结构车体采用铝合金结构，车门处地板距轨面高度1300mm，适合1100～1200mm站台。

二、主要部件、系统的组成及工作原理 1．转向架动车组每节车厢下有两个转向架。

动车下是动力转向架，拖车下是拖车转向架。

动力转向架由构架、轮对轴箱、牵引装臵、基础制动装臵、二系悬挂装臵、牵引电机、驱动装臵组成。

每台动力转向架有两根动力轴，电机采用架悬方式。

拖车转向架组成结构基本一致，但没有牵引电机和驱动装臵2 型号这款车型是以日本新干线的E2系1000番台为基础，也是继台湾高铁的700T型后，第二款自日本出口的新干线列车。

供中国使用的CRH2型均使用与E2系相同的牵引电动机。

CRH2型时速300公里动车组总体介绍

1.11 车辆定位
1位角
车辆的定位、转向架、车轴及车轮的编号按下图进行定义。
1位侧 3位
<1> 前位 (1号车侧)
<3>
<5>
<7>
(1)
{1}
(2)
(3)
{2}
(4)
后位 (8号车侧)
<2>
<4>位 2位侧
4位
{x}:转向架编号 (x):车轴编号 <x>:车轮编号图 1.11-1车辆定位、转向架、车轴及车轮编号的定义
1.1
EMU编组 EMU编组
1.1.1 动力配置时速300公里速度级动车组（简称300km/h EMU）为动力分散交流传动动车组，最高运行速度275km/h，可在中国新建 300km/h速度级客运专线（300线）上运营，并能在新建 200km/h速度级客运专线上以200km/h速度正常运行。动车组以CRH2型时速200公里动车组为基础，通过速度提升和优化设计，完成自主研制。动车组由6辆动车2辆拖共8辆车构成编组，编组配置如图1.1-1所示。另外，两列动车组可联挂运行。
附图4 时速300公里动车组编组图（车顶设备布置图）公里动车组编组图（附图时速公里动车组编组图车顶设备布置图）
车下悬吊设备
每辆车下设单元式空调机组、制动控制装置。在2、3、4、5、 6和7号车下设牵引变流器，在2号、4号和6号车下设牵引变压器，在4、6号车下设过分相装置。在单号车下设污物箱及水箱。在3、5、7号车设主空压机；2、4、6号车下设辅助空压机；在2、、3、4、6和7号车下设蓄电池箱；在两头车下设辅助电源装置，另外，在5号车下还设一小型辅助电源装置。

CRH2型动车组司机室设备布置

CRH2型动车组司机室设备布置CRH型动车组司机室分为5个区域：设备舱、操纵台、驾驶区、配电区、通过台。

司机室区域的示意见图 6.3。

丽申樹_砸区」酣电聲通过合_ |1 I I I I 1® 6-3川机室区鎭用竄圈6.2.1舱设备布置设备舱内主要安装平时行车很少用到或不经常操作的设备，同时，为了方便配管、配线，与车头前部相关设备及前窗玻璃相关设备均安装在设备舱内。

设备舱包括车辆广播控制器、列车间隔检测装置、空调室内机、空调电源箱、空调变压器、辅助制动特性发生器、救援用电源变换装置、前窗玻璃温度调节器、气压开关、刮雨器电动机、配管单元箱等设备。

从操纵台右侧检修门可进入设备舱，进行设备检修、维护。

设备舱与车外相隔的气密墙上还安装了车内压力释放阀、汽笛等设备。

设备舱设备布置见图 6.4。

前窗玻隔得熨调节器司机室空调空輻电源箱救援用电掠变换装置汽雷 \空调变圧器/操作台：虚线范鬧肉）r□口配线用连接器插座厂刮雨器1^- 车内压力释黴阀/ 司机蚩空调图氣4设备舱股备布鬣图622操纵台设备布置辅助司机座为了确保司机的视野，操纵台安装在高地板上，高地板比司机室普通地板高 300mm操纵台上安装与驾驶活动密切相关的设备，台体上安装司机控制器、司机制动控制器，操纵台前面的仪表盘上从左到右依次安装有故障显示灯、LKJ2000显示器、关门显示灯、ATP 显示器、按钮开关盘、 MON^J 车信息显示器1,司机左前方安装的是压力表和保护接地按钮开关，副司机正前方只设置了副司机的暖气切换开关及空调的出风口。

为了充分利用安装空间，在操纵台的高地板上安装了救援切换开关、外部插座等使用频率不高的设备。

因为整个操纵台的可利用空间很小，而操纵台上需要安装的操作设备比较多。

所以，为了扩展操纵台的安装空间，在司机左侧面板上也安装了许多设备。

主要包括 Mor 列」车信标iM 灯就It盖|西洋灯gatwwriE.用F 廛切船刨WJ进辭ia%切挖冲％選凤口册窗・牺礦肇的出疋曲履購缈桥W 制怏匸柚甲SUI 瘩底桶加鬲岚柜闻/ J 丄刖可札矗跟占息显示器2、无线系统显示器、无线系统话筒、 LKJ2000话筒、广播控制放大器、电压表显示灯盘、无线系统打印机、冷气切换开关、司机暖气切换开关等。

CRH2型动车组

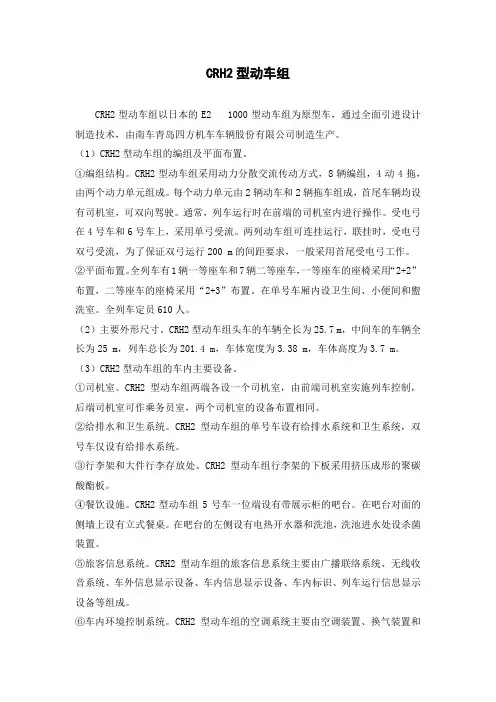

CRH2型动车组CRH2型动车组以日本的E21000型动车组为原型车，通过全面引进设计制造技术，由南车青岛四方机车车辆股份有限公司制造生产。

（1）CRH2型动车组的编组及平面布置。

①编组结构。

CRH2型动车组采用动力分散交流传动方式，8辆编组，4动4拖，由两个动力单元组成。

每个动力单元由2辆动车和2辆拖车组成，首尾车辆均设有司机室，可双向驾驶。

通常，列车运行时在前端的司机室内进行操作。

受电弓在4号车和6号车上，采用单弓受流。

两列动车组可连挂运行，联挂时，受电弓双弓受流，为了保证双弓运行200 m的间距要求，一般采用首尾受电弓工作。

②平面布置。

全列车有1辆一等座车和7辆二等座车，一等座车的座椅采用“2+2”布置，二等座车的座椅采用“2+3”布置。

在单号车厢内设卫生间、小便间和盥洗室。

全列车定员610人。

（2）主要外形尺寸。

CRH2型动车组头车的车辆全长为25.7 m，中间车的车辆全长为25 m，列车总长为201.4 m，车体宽度为3.38 m，车体高度为3.7 m。

（3）CRH2型动车组的车内主要设备。

①司机室。

CRH2型动车组两端各设一个司机室，由前端司机室实施列车控制，后端司机室可作乘务员室，两个司机室的设备布置相同。

②给排水和卫生系统。

CRH2型动车组的单号车设有给排水系统和卫生系统，双号车仅设有给排水系统。

③行李架和大件行李存放处。

CRH2型动车组行李架的下板采用挤压成形的聚碳酸酯板。

④餐饮设施。

CRH2型动车组5号车一位端设有带展示柜的吧台。

在吧台对面的侧墙上设有立式餐桌。

在吧台的左侧设有电热开水器和洗池，洗池进水处设杀菌装置。

⑤旅客信息系统。

CRH2型动车组的旅客信息系统主要由广播联络系统、无线收音系统、车外信息显示设备、车内信息显示设备、车内标识、列车运行信息显示设备等组成。

⑥车内环境控制系统。

CRH2型动车组的空调系统主要由空调装置、换气装置和通风系统构成（头车还包括司机室空调）。

CRH2型动车组车内设备概述

CRH2型动车组车内设备概述4.2.1车内设备布置动车组车内设备主要包括车内信息显示器、配电盘、空气清洁机、车门扬声器、广播联络装置、警报器等。

各车辆主要设备布置情况见图4.5～图4.11。

4.2.2车内信息显示器车内信息显示器安装在客室内端门上部.可根据车辆信息终端装置发出的信号对目的地、中途停车站等信息进行滚动或固定显示。

车内信息显示器见图4.12。

4.2.3配电盘车内设有服务配电盘和运转配电盘两种配电盘。

配电盘没在通过台处，1.3，5，7号车设在二位端.2.4.6.8号车设在一、二位端。

配电盘柜门设锁，可安全锁闭。

配电盘的配置见图4.13。

1号车二位端客室侧及8号车一位端车端侧安装运转配电盘，其上部安装控制放大器、主故障显示灯，下部安装继电器盘、电磁接触器、辅助制动模式发生器；2.4，6号车一位端车厢侧安装运转配电盘，其上部安装输出功率放大器、主故障显示灯，下部安装继电器盘；3，7号车二位端车厢侧安装运转配电盘，其上部安装主故障显示灯，下部安装继电器盘；5号车二位端车厢侧安装运转配电盘，其上部安装主故障显示灯，横侧安装车端断开装置，下部安装继电器盘。

1号车二位端客室侧及8号车一位端侧安装有服务配电盘.其上部安装空调故障显示灯，下部安装接地开关盘；2，4，6号车二位端客室侧安装有服务配电盘，配电盘横侧安装车端转换开关(仅4号车)，下部安装紧急启动开关盘及接地开关盘；3，7号车二位端客室侧安装有服务配电盘，其上部安装主故障显示灯、空调显示灯，下部安装接地开关盘及压缩机控制用电磁接触器；5号车二位端客室侧安装有服务配电盘，上部安装主故障显示4R灯、空调显示灯，下部安装接地开关盘及电磁接触器；1，3，5号车二位端车端侧安装有列车信息终端装置，横侧安装计时器、复位开关.下部安装有温水污物配电盘；2，4，6号车一位端客室侧安装有列车信息终端装置，下部安装控制功率放大器、接触器盘；7号车二位端配电盘内安装有温水箱、污物处理装置、水泵、座便器、洗脸间等的自动断路器和水量计等电器，横侧安装有计时器、复位开关。

CRH2型动车组主要电气机械设备原理与组成

1
CRH2 型动车组司机操作手册
第 9 章主要电气机械设备原理及组成
2．牵引方式动车组采用动力分散交流驱动方式，在前后两端都设有司机室。在前端的司机室内进行操作。动车组（4M4T）在规定载客人数、平直线路、干轨运行的启动加速度0.406m/s2 (1.46km/h/s)。定速范围为30 ～ 200 km/h。电源方式为交流25KV，50Hz(特高电压连接、1个受电弓受电)。在最高电压31KV、最低电压17.5KV的电源变动范围内可正常运行。但是，额定输出只限于电源电压在22.5-31KV的范围内。
3
CRH2 型动车组司机操作手册
第 9 章主要电气机械设备原理及组成
牵引电机采用三相鼠笼式感应电机，其轴端设置有速度传感器、用于检测牵引变流器测速以及制动控制装置的速度（转子频率数）。
牵引系统故障时可分别对 M1 车、M2 车切除动力，也可以通过断开 VCB 切除一个牵引单元。不影响另一个单元的牵引。
CRH2 型动车组司机操作手册
第 9 章主要电气机械设备原理及组成
第 9 章主要电气机械设备原理及组成
一、牵引系统 1．牵引系统的组成动车组以 2 动 2 拖为一个基本动力单元。一个基本动力单元的牵引系统主要由网侧高压电气设备、1 台牵引变压器、2 台牵引变流器、8 台三相交流异步牵引电机构成。（1）网侧高压电气设备主要包括：受电弓、主断路器、避雷器、电流互感器、接地保护开关等。受电弓（DSA250 型）：每个基本动力单元 1 个，全列共 2 个。单臂型，额定电流 1000A，接触压力 70±5N，弓头宽度 1950mm，具有自动降弓功能，适应接触网高度为 5300－6500mm，列车运营速度为 200km/h。主断路器：（CB201C-G3 型）：每个基本动力单元 1 个，全列共 2 个。真空型，额定开断容量 100MVA，额定电流 200A，额定断路电流 3400A，额定断开时间小于 0.06 s 。高压电流互感器：每个基本动力单元 1 个，全列共 2 个。变流比 200/5A，用于检测牵引变压器原边电流。避雷器（LA204 或 LA205 型）：每个基本动力单元 1 个，全列共 2 个。额定电压 42KV（RMS），动作电压（57KV）以下， DC 限制电压 107KV。接地保护开关（EGS 开关、SH1052C 型）每个基本动力单元 1 个，全列共 2 个。额定瞬时电流 6000A（15 周）。（2）牵引变压器（ATM9 型）一个基本动力单元 1 个牵引变压器，全列共 2 个。采用壳式结构、车体下吊挂、油循环强迫风冷方式。具有 1 个原边绕组（25KV、3060KVA），2 个牵引绕组（1500V、2×1285KVA）， 1 个辅助绕组（400V、490KVA）。采用吕线圈、轻量耐热材料和环保型硅油，重量 2910kg，效率大于 95％。（3）牵引变流器（CI11 型）一个基本动力单元 2 个牵引变流器，全列共 4 个。采用车下吊挂，液体沸腾冷却方式。主电路由脉冲整流器、中间直流电路、中间整流电路、逆变器构成，采用 PWM 方式控制。中间直流电压为 2600－3000V（随牵引电机输出功率进行调整），1 个牵引变流器采用矢量控制原理控制 4 台并联的牵引电机。效率大于 96％，功率因数大于 97％。（4）牵引电动机（MT205 型）每节动车有 4 台并联牵引电动机，一个基本动力单元 8 台，全列共 16 台。牵引电动机为 4 极三相鼠笼式异步电动机，采用驾悬、强迫风冷方式，通过挠性齿型连轴节连接传动齿轮。额定输出功率 300KW，额定转速 4140rpm。

CRH2动车组平面布局

概况
编组：4M＋4T 车种
头车：1、8号（T1C、T2C）一等车：7号（M1s) 二等车：1、2、3、4、6、8号餐车和二等车合造车：5号（T1k）
定员
小编组：609人长编组：1218人（两列动车组联挂）
车号形式简称
1 T1c
2 M2
3 M1
4 T2
5 T1k
6 M2
7 M1s
8 T2c
CRH2动车组
CRH2，南车四方（联合日本财团）生产，原型日本新干线E2-1000。编组形式：4M+4T，8节编组车种：一等车、二等车、酒吧坐车合造车定员（人）：610 客室布置：一等车2+2、二等车2+3 最高运营速度（km/h）：200（具备提速到 300km/h的条件）适应轨距（mm）：1435 适应站台高度（mm）：1200 传动方式：交直交牵引功率（kW）：4800 编组重量及长度：204.9m，345t 车体型式：大型中空型材铝合金车体气密性：车内压力从4kPa降到1kPa时间大于50s 头车车辆长度（mm）：25700 中间车辆长度（mm）：25000 车辆宽度（mm）：3380 车辆高度（mm）：3700 空调系统：准集中式空调系统转向架类型：DT206/TR7004B无摇枕转向架转向架一系悬挂：单组钢弹簧单侧拉板定位+ 液压减振器转向架二系悬挂：空气弹簧+橡胶堆转向架轴重（t）：≤14 转向架轮径（mm）：860/790 转向架固定轴距（mm）：2500 受流电压：AC25kV，50Hz 牵引变流器：IGBT水冷VVVF 牵引电动机：300kW 启动加速度（m/s2）：0.406 制动方式：直通式电空制动紧急制动距离（m）（制动初速度200km/h）：≤1800 辅助供电制式：DC100V，三相AC100V AC220V、 AC400V

CRH2型动车组车内布置概述

除7号车设2个侧拉门(旅客上下车用)外，其他各车均设4个侧拉门。

2个侧拉门之间的空间为通过台。

通过台是乘客上下车的通道，通过台旁设有大件行李存放处。

在相邻两车辆间设防火外端门。

在单号车车端部设卫生问、小便间和洗脸间，其中7号车设残疾人卫生间、乘务员室和多功能室。

在双号车端部设饮水机(电开水炉)。

车辆中部为客室区，客室两端设自动感应式内端门(以下简称内端门)。

5号车(T1k)为餐座合造车，设置餐饮区。

全列定员6lO人。

各车厢内主要设备见表4.1。

图4.1为CRH2型动车组不同车辆内主要设备布置示意图。

表4.1各车厢内主要设备表*CRH2-00IA～CRH2-026A列采用桶装水，CRH2-027A～CRH2-060A列采用冷热饮水机。

4.1.1一等车7号车(Mls)为一等车，座椅采用2+2布置，座间距为1060mm，走廊宽度为600mm。

座椅数为51，布置效果见图4.2。

4.1.2二等车1，2，3，4，6，8号车为二等车，座椅采用2+3布置，座间距为980mm，走廊宽度为600mm，布置效果见图4.3。

4.1.3 餐座合造车5号车(T1k)为餐座合造车。

一位端为餐饮区，设有16个座椅、4个餐桌，还设有立食桌、小卖部、送餐小车放置处及储藏室。

二位端为二等车客室，座椅采用2+3布置.共55座，另外还设有卫生间、小便间、洗脸问等设施。

餐饮区及小卖部效果图见图4.4。

CRH2资料

一、CRH2动车组供电牵引系统及设备CRH2动车组由四方股份工资栽国内制造生产。

动车组由8辆车组成，其中4辆动车4辆拖车；首位车辆设有司机室，可双向驾驶。

动车组头车长度25.7m，中间车长度25m，总厂201.4m，车体宽度3.38m，车体高度3.7m，栽4、6好车设有受电弓及附属装置，安装高度4m时，受电弓工作高度最低4888mm，最高6800mm，最大升弓高度7000mm。

动车组正常运行时，采用单弓受流，另一台备用，处于折叠状态。

在2、3、6和7好车为动车，扯下有牵引变流器和牵引电动机，在2号和6号车下有牵引变压器。

1、4、5和8号为拖车。

CRH2动车组供电牵引系统基本原理牵引系统主要由受电弓、牵引变压器、牵引变流器及牵引电机组成。

通过受电弓将电网接入的25KV高压交流电，输送给牵引变压器，将压成1500V的交流电。

降压后的交流电再输入牵引变流器，通过一系列的处理，变成电压和频率均可控制的三相交流电，输送给牵引电机牵引整个列车。

动车组有两个相对独立的主牵引系统，两辆动车组成一个动力单元，正常情况下，两个牵引系统均工作，当一个牵引系统发生故障时，可以自动切断故障源，继续运行。

动车组制动系统有两套，一套是电制动，将牵引电机转换成发电机形式工作，即再生制动；一套是空气制动，将电指令转换成空气指令送入制动缸起制动作用。

当列车速度较高时，实施电制动，栽低速时实施空气制动，制动方式转换均由微机系统控制完成。

当司机通过司机台上的制动控制器实施制动指令时，制动点信号首先到达车辆计算机系统，再传入制动控制系统。

制动控制系统根据列车速度，自动实施空气制动与电制动。

电气制动系统的组成与牵引系统一致。

CRH2动车组供电牵引系统组成及模块的布置动车组以2动2拖为一个基本动力单元。

一个基本动力单元的牵引传动系统主要由网侧高压电气设备、1个牵引变压器、2个牵引变流器、8台三相交流异步牵引电动机等组成。

全列共计2个受电弓、2个牵引变压器、4个牵引变流器、16台牵引电动机，列车正常时升单弓运行，另一个受电弓备用。

CRH2C_EMU总体

CRH2C型动车组总体1.1 EMU编组1.1.1 动力配置时速300公里速度级动车组（简称300km/h EMU）为动力分散交流传动动车组，最高运行速度275km/h，可在中国新建300km/h速度级客运专线（300线）上运营，并能在新建200km/h速度级客运专线上以200km/h速度正常运行。

动车组以CRH2型时速200公里动车组为基础，通过速度提升和优化设计，完成自主研制。

动车组由6辆动车2辆拖共8辆车构成编组，编组配置如图1.1-1所示。

另外，两列动车组可联挂运行。

车号形式T：拖车 M：动车图1.1.1-1 EMU动力配置1.1.2 主要设备配置各车辆的主要设备如表1.1.2-1所示。

表1.1.2-1 EMU各车辆的主要设备配置车号形式定员主要设备其它1 T1 55 二等车、驾驶室、卫生间、盥洗室禁烟车厢2 M1 100 二等车、饮水机禁烟车厢3 M2 85 二等车、物品室、卫生间、盥洗室、饮水机禁烟车厢4 M3 100 二等车带受电弓禁烟车厢5 M4 55 二等车、餐饮区、卫生间、盥洗室、饮水机禁烟车厢6 M5 100 二等车带受电弓禁烟车厢7 M6 51 一等车、多功能室、乘务员室、卫生间、盥洗室、物品室、可乘坐轮椅禁烟车厢8 T2 64 二等车、驾驶室、饮水机可乘坐轮椅禁烟车厢合計 6101.2 牵引方式EMU采用动力分散交流传动方式，列车前后两端设驾驶室，通常运行时在前端驾驶室操作。

列车牵引方式概述如下。

∙供电方式为交流25kV, 50Hz (特高电压连接、1个受电弓受电)。

∙在最高电压 31kV、最低电压 17.5kV的电源变动范围内则不会发生异常。

但是，额定输出只限于电网电压在22.5～31kV范围内。

∙动车组在规定载客人数、直线·平坦区间时从0～200km/h的平均加速度不小于0.39m/s2。

∙牵引控制为VVVF控制方式。

∙附带1次电流限幅(limiter）控制功能。

CRH2型动车组制动控制装置

CRH2型动车组制动控制装置10.4.1组成CRH2型动车组制动控制装置(图10.9)在动车组上的布置见表10.2。

表10.2制动控制装置在动车组上的布置表制动控制装置主要零部件见表10.3。

表10.3制动控制装置零部件表注：“-”表示没有此设备。

10.4.2气路原理10.4.2.1供风装置作为供风装置，把主空气压缩机(T40。

0B)及干燥器(D20NHA)(详见10.6供风设备)安装在Ml车、T1k车和M1s 车上，其制动控制装置上安装有防止过压力的E1L安全阀保护装置。

带空气压缩机车辆的制动控制装置的气路见图10.10。

从压缩机出来的压力空气，通过软管，经干燥器(在干燥器上配有管道)进行冷却和除湿后，从制动控制装置的MR1管路接口向150L的总风缸供风。

总风缸的压力空气通过3/4截断塞门(MR用)由MR2管路接口连接到总风缸管(MR总风管)，并向其他车辆供气。

没有安装压缩机的车辆制动控制装置，则从MR管通过MRl管路接口，由总风缸(150L)经总风管供给空气。

压力调整功能由BCU承担，因此BCU中装有MR压力传感器。

总风管和MR传感器在制动控制装置内进行连接。

总风管(MR管)贯通于整个列车。

在除了带有Tc车系的空气管路开闭装置的车辆以外的各车的两端，设置有1截断塞门(带有侧孔)。

各车之间用空气软管进行连接。

在双号号车上，设置有连接MR管的3/8快速接头和3/8截断塞门。

用于连接外部风源来供风。

10.4.2.2控制装置内部配管在制动控制装置内，总风管的空气通过3/4截断塞门、UMA滤尘器和止回阀，与100L制动供给风缸及20L控制风缸连接。

快速供给风缸的空气用于制动，与FD-1中继阀、常用·快速制动用的EP电磁阀和紧急制动用的B11调压阀相连接。

为关闭空气制动(常用·快速及紧急)，在列车上配置了SR塞门，目的是为了能从车辆地板上进行操作。

来自于制动供给风缸压缩空气，经SRl管路接口与车辆地板上的SR塞门进行连接，再经SR2管路接口返回到车下。

CRH2动车组电气系统解读

根据铁道部指示：
BSP动车组（庞巴迪动车组）——CRH1
四方/川崎动车组 ——CRH2
长春/阿尔斯通动车组 ——CRH5 CRH：China Railway High-speed
3
CRH2动车组电气系统
CRH2动车组电气系统
第一节辅助电气系统组成一、辅助电气系统组成与分类二、辅助电气系统设备与容量第二节电气设备一、 CRH2动车组电气设备的布置与分类二、电气系统试验
11
CRH2动车组电气系统
CRH2动车组辅助供电系统设备与容量
每列车设置2台辅助电源装置（APU），分别向4辆车提供辅助电源。当一台辅助电源装置发生故障时，可通过另一台辅助电源装置向全列车提供辅助电源。辅助电源装置（APU）由APU输入辅助整流器、PWM三相输出逆变器、逆变器输出变压器、CVCF输出变压器、辅助变压器等构成。 APU的输入电源是牵引变压器辅助绕组输出的 AC400V，通过可控硅混合电桥变换成为直流电。该直流电通过PWM三相逆变器变换成为交流电，通过逆变器输出变压器提供AC400V三相50Hz电源。辅助整流器柜由整流器变压器、辅助整流器构成。
25
CRH2动车组1号车（T1C）车下设备布置图p19
26
CRH2动车组2，6号（M2）车下设备布置图p20
27
CRH2动车组3，7号（M1）车下设备布置图p21
28
CRH2动车组5号（T1K）车下设备布置图p22
29
CRH2动车组转向架传感器连接线p23
30
二、 CRH1动是绝缘性能。绝缘性能是通过测量设备或电路的电阻及设备、电路接地的各相互之间的绝缘电阻值进行判断。绝缘电阻试验值在常温下测试工具为：超高压电路使用 1000VMΩ表，低压电路采用500VMΩ表，测试时将晶闸管、硒整流器、晶体管短路，或是将其电路隔离。

CRH2 牵引系统(很详细)

第三章牵引系统第一节概述主牵引系统主要由受电弓、牵引变压器、牵引变流器及牵引电机组成。

受电弓通过电网接入25kV 的高压交流电，输送给牵引变压器，降压成1500V 的交流电。

降压后的交流电再输入牵引变流器，通过一系列的处理，变成电压和频率均可控制的三相交流电，输送给牵引电机，通过电机的转动而牵引整个列车。

主牵引基本动力单元由1台牵引变压器、2台牵引变流器、8台牵引电机构成，1台牵引变流器驱动4台牵引电机。

四台牵引电机并联使用。

四台牵引电机特性差异控制在±5％以内，以便电流负荷分配均匀。

动车组有两个相对独立的主牵引动力单元。

正常情况下，两个牵引单元均工作。

当设备故障时，M 1车和M 2车可分别使用。

另外，整个基本单元可使用VCB 切除，不会影响其它单元工作。

一、系统原理主电路简图如图3-2所示，受电弓从接触网25kV 、50Hz 单相交流电源受电，通过主图 3-2 主电路简图牵引变压器逆变器滤波电容器脉冲整流器脉冲整流器滤波电容器逆变器图 3-1 主牵引系统示意图断路器VCB连接到牵引变压器原边绕组上。

主电路开闭由VCB控制。

牵引变压器牵引绕组设两组，原边绕组电压25kV时，牵引绕组电压1500V。

主电路系统以M1车、M2车的两辆车为1个单元。

主电路系统原理参见图3-2主电路简图。

更详细的可参见附图中的《主电路接线图》。

二、系统布置主牵引系统车底电气设备布置参见图3-3。

2、6号车车下各设一台牵引变压器，而2号车（M2）、3号车（M1）、6号车（M2）、7号车（M1s）的车底下均悬挂一台牵引变流器，及车下转向架分别安装4台牵引电机。

其中4号车和6号车车顶均设受电弓、保护接地开关EGS、故障隔离开关一套，2号车和6号车的车下均设高压机器箱；2、3、4号车之间和5、6号车之间的车顶上设置高压电缆连接器，为了方便摘挂，在4、5号车之间的车顶上，设置了高压电缆用倾斜型电缆连接器。

CRH2动车组设备组成及布置.

概述中国铁路高速动车组是时速200公里及以上，动力分散形式的电动车组，是铁路客车装备的重要组成部分,具有安全、高速、高效、便捷、环保等显著特点。

CRH2型EMU (Electric Multiple Unit)适用于我国电气化铁路的既有线和客运专线，采用的是以200km/h 运行的动力分散型交流传动方式。

动车组采用了动力分散和交直交传动方式，以及IGBT 大功率模块与变频变压调速等先进技术，代表了世界高速列车技术的发展方向。

动车组在集成、车体、转向架、牵引传动与控制、列车网络控制和制动等方面体现了当今铁路机车车辆制造业的先进成果，是高度机电一体化的高新技术产品。

CRH2动车组以4辆动车和4辆拖车共8辆车构成一个编组，编组内的各种配置如下图所示。

另外，根据必要配备了可同时使2个编组进行整体运行的相关设备，可以两组重联运行。

T ：拖车 M ：动车 C ：驾驶室车 K ：带酒吧车 S ：一等车一、主要技术参数：主电源：25kv （17.5kv-31kv ），50Hz ，单相交流电动机：额定功率300kw 运行速度：营业运行速度： 200km/h 最高试验速度： ≦250km/h车体主要尺寸:车体最大长度头车：25,700 mm中间车：25,000 mm 全长：201,400 mm 车体最大宽度：3,380 mm 车体最大高度：3,700 mm 车门处地板面高度：1,300 mm 车厢天花板高度：2,277 mm 轨距：1,435 mm 转向架中心距：17,500 mm 固定轴距：2,500 mm 车轮径：860 mm 车钩中心线高度：1,000 mm二、具体编组结构三、运用环境（1）线路条件适应轨距1435mm。

车站站台边缘距轨道中心线的距离1750mm。

不得侧向通过9号以下道岔。

CRH2（时速200公里）型动车组：连挂运行时180m；单车调车时130m；通过S型曲线时曲线180m+最小过渡直线10m+曲线180m。
