焊接残余应力的消除方法

合集下载

浅谈焊接残余应力控制措施及消除方法

浅谈焊接残余应力控制措施及消除方法

浅谈焊接残余应力控制措施及消除方法摘要:文章主要阐述了焊接结构在焊接过程中产生的残余应力及应力的消除方法,主要说了焊接残余应力的分布、焊接残余应力施工中的控制、焊后消除焊接应力的方法。

关键词:焊接残余应力控制措施消除方法前言随着焊接技术的迅速发展,在短短的几十年中焊接已是工业技术中的重要方法之一。

如建筑钢结构、压力容器、船舶、车辆等中几乎全部用焊接代替了铆接。

部分过去一直用整铸整锻方法生产的大型毛坯也改成了焊接结构,焊接技术不仅大大减化了生产工艺,而且还降低了很多成本。

但是实际焊接中也存在不少问题,如焊接的内应力、焊接结构的变形、焊接结构的脆性断裂、焊接结构的疲劳强度等都直接影响着焊接的质量。

本文就对焊接残余应力进行具体分析。

一、焊接残余应力的分布在厚度不大(δ<15-20mm)的常规焊接结构中,残余应力基本上是双轴向的,厚度方向上的应力很小。

只有的大厚度的焊接结构中,厚度方向的应力才比较大。

焊接应力分别有焊缝方向的纵向应力、垂直焊缝方向的横向应力和厚度方向的应力。

二、焊接残余应力施工中的控制在焊接过程中采用一些简单的工艺措施往往可以调节内应力,降低残余内应力的峰值,避免在大面积内产生较大的拉应力,并使内应力分布更为合理。

这些措施不但可以降低残余应力,而且也可以降低焊接过程中的内应力。

因此有利于消除焊接裂纹。

现在把这些措施分述于后:1、采用合理的焊接顺序和方向尽量使焊缝能自由收缩,先焊收缩量比较大的焊缝。

如带盖板的双工字钢构件,应先焊盖板的对接焊缝,后焊盖板和工字钢之间的角焊缝,使对接焊缝能自由收缩,从而减少内应力。

先焊工作时受力较大的焊缝,如在工地焊接梁的接头时,应先留出一段翼缘角焊缝最后焊接,先焊受力最大的翼缘对接焊缝,然后焊接腹板对接焊缝,最后再焊接翼缘角焊缝。

这样的焊接次序可以使受力较大的翼缘焊缝预先承受压应力,而腹板则为拉应力。

翼缘角焊缝留在最后焊接,则可使腹板有一定的收缩余地,同时也可以在焊接翼缘板对接焊缝时采取反变形措施,防止产生角变形。

焊接残余应力产生原因分析及消除方法

焊接残余应力产生原因分析及消除方法

(2)运用三维模型装配仿真对打磨掉干涉区域后的前承力机匣和IGB机匣进行模拟装配,结果显示可实现装配;(3)实物装配IGB机匣与打磨后的前承力机匣,可顺利完成装配;(4)装配后的发动机在完成其原定试验计划后,未出现任何潜在问题。

通过三维装配仿真可有效地为设计及排故等提供有力的技术支持,节省由于设计等不合理带来的返工、时间以及其他成本的浪费。

5结语目前发动机装配分析主要是对比典型民用航空发动机装配顺序和装配路径,定性地判断整机装配性,无法准确判断实际装配情况。

通过三维仿真装配技术,在方案设计阶段,建立发动机装配仿真模型,进行三维静态、动态干涉检查,规划整机装配路径,可最大程度地暴露并提前解决装配过程存在的干涉问题,保证实际装配可行性,提高装配效率,节约成本。

[参考文献][1]雷相波.虚拟装配的3D空间动作路径方法研究[J].电脑编程技巧与维护,2019(12):79-80.[2]田富君,田锡天,耿俊浩,等.基于视点跟随的装配路径规划与干涉检查研究[J].中国机械工程,2011,22(15):1810-1814.[3]邵毅,余剑峰,李原,等.基于VMap的装配路径规划研究与实现[J].西北工业大学学报,2001,19(1):118-121.[4]SUN J K,YANG C Y,QIU H H.Assembly Process PlanningBased on Tri-dimensional Visual Platform[J].Applied Mechanics and Meterials,2014,644/645/646/647/648/649/ 650:4805-4808.[5]徐丽英.基于CATIA V5平台模型装配过程中的干涉分析[C]//大型飞机关键技术高层论坛暨中国航空学会2007年年会论文集,2007:161-169.[6]杨家军,苏昭群,张明丽,等.基于虚拟现实技术的机构干涉分析[J].湖北工业大学学报,2010,25(4):1-3.[7]穆塔里夫·阿赫迈德,张年松,郑力.加工中心虚拟装配建模及装配干涉研究[J].现代制造工程,2002(9):14-16.[8]郑轶,宁汝新,刘检华,等.交互式虚拟装配路径规划及优选方法研究[J].中国机械工程,2006,17(11):1153-1156. [9]刘检华,宁汝新,万毕乐,等.面向虚拟装配的复杂产品装配路径规划技术研究[J].系统仿真学报,2007,19(9):2003-2007.[10]刘检华,宁汝新,姚珺,等.面向虚拟装配的零部件精确定位技术研究[J].计算机集成制造系统,2005,11(4):498-502.收稿日期:2018-05-17作者简介:王秋阳(1985—),女,湖北襄阳人,硕士,工程师,主管设计师,研究方向:发动机总体结构设计。

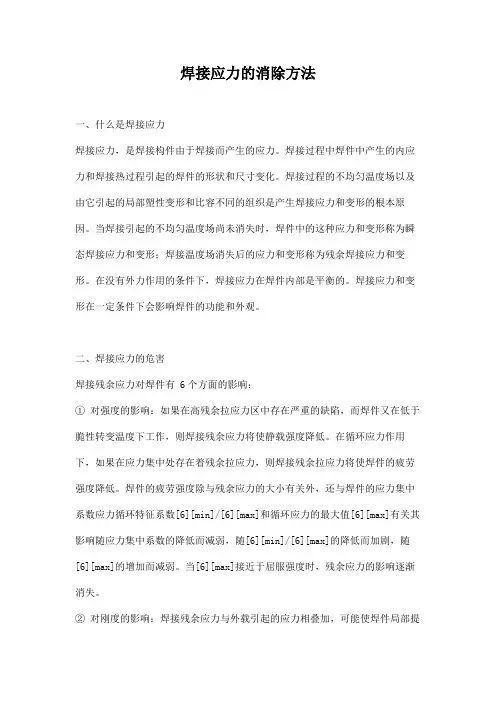

焊接应力的消除方法

焊接应力的消除方法

焊接应力的消除方法一、什么是焊接应力焊接应力,是焊接构件由于焊接而产生的应力。

焊接过程中焊件中产生的内应力和焊接热过程引起的焊件的形状和尺寸变化。

焊接过程的不均匀温度场以及由它引起的局部塑性变形和比容不同的组织是产生焊接应力和变形的根本原因。

当焊接引起的不均匀温度场尚未消失时,焊件中的这种应力和变形称为瞬态焊接应力和变形;焊接温度场消失后的应力和变形称为残余焊接应力和变形。

在没有外力作用的条件下,焊接应力在焊件内部是平衡的。

焊接应力和变形在一定条件下会影响焊件的功能和外观。

二、焊接应力的危害焊接残余应力对焊件有 6个方面的影响:①对强度的影响:如果在高残余拉应力区中存在严重的缺陷,而焊件又在低于脆性转变温度下工作,则焊接残余应力将使静载强度降低。

在循环应力作用下,如果在应力集中处存在着残余拉应力,则焊接残余拉应力将使焊件的疲劳强度降低。

焊件的疲劳强度除与残余应力的大小有关外,还与焊件的应力集中系数应力循环特征系数[6][min]/[6][max]和循环应力的最大值[6][max]有关其影响随应力集中系数的降低而减弱,随[6][min]/[6][max]的降低而加剧,随[6][max]的增加而减弱。

当[6][max]接近于屈服强度时,残余应力的影响逐渐消失。

②对刚度的影响:焊接残余应力与外载引起的应力相叠加,可能使焊件局部提前屈服产生塑性变形。

焊件的刚度会因此而降低。

③对受压焊件稳定性的影响:焊接杆件受压时,焊接残余应力与外载所引起的应力相叠加,可能使杆件局部屈服或使杆件局部失稳,杆件的整体稳定性将因此而降低。

残余应力对稳定性的影响取决于杆件的几何形状和内应力分布。

残余应力对非封闭截面(如工字形截面)杆件的影响比封闭截面(如箱形截面)的影响大。

④对加工精度的影响:焊接残余应力的存在对焊件的加工精度有不同程度的影响。

焊件的刚度越小,加工量越大,对精度的影响也越大。

⑤对尺寸稳定性的影响:焊接残余应力随时间发生一定的变化,焊件的尺寸也随之变化。

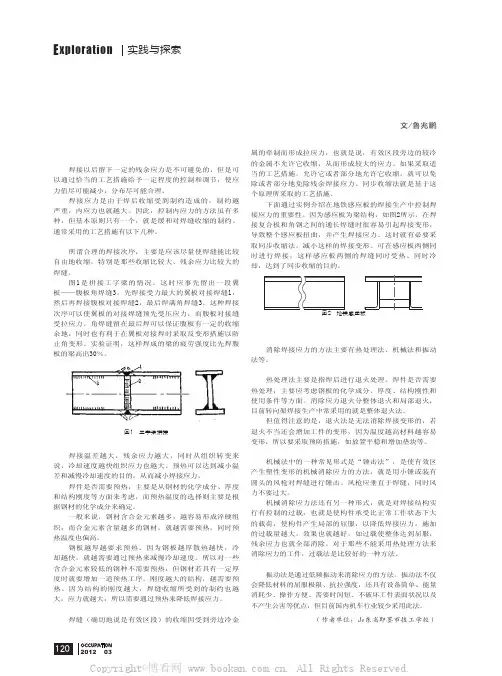

控制和消除焊接应力的措施及方法

控制和消除焊接应力的措施及方法

OCCUPATION2012 03120实践与探索E xploration控制和消除焊接应力的措施及方法文/鲁兆鹏一、控制焊接应力的措施焊接以后留下一定的残余应力是不可避免的,但是可以通过恰当的工艺措施给予一定程度的控制和调节,使应力值尽可能减小,分布尽可能合理。

焊接应力是由于焊后收缩受到制约造成的,制约越严重,内应力也就越大。

因此,控制内应力的方法虽有多种,但基本原则只有一个,就是缓和对焊缝收缩的制约。

通常采用的工艺措施有以下几种。

1.采用合理的焊接次序 所谓合理的焊接次序,主要是应该尽量使焊缝能比较自由地收缩,特别是那些收缩比较大、残余应力比较大的焊缝。

图1是拼接工字梁的情况。

这时应事先留出一段翼板——腹板角焊缝3,先焊接受力最大的翼板对接焊缝l,然后再焊接腹板对接焊缝2,最后焊满角焊缝3。

这种焊接次序可以使翼板的对接焊缝预先受压应力,而腹板对接缝受拉应力。

角焊缝留在最后焊可以保证腹板有一定的收缩余地,同时也有利于在翼板对接焊时采取反变形措施以防止角变形。

实验证明,这样焊成的梁的疲劳强度比先焊腹板的梁高出30%。

图1 工字梁拼接2.预热法焊接温差越大,残余应力越大,同时从组织转变来说,冷却速度越快组织应力也越大。

预热可以达到减小温差和减慢冷却速度的目的,从而减小焊接应力。

焊件是否需要预热,主要是从钢材的化学成分、厚度和结构刚度等方面来考虑,而预热温度的选择则主要是根据钢材的化学成分来确定。

一般来说,钢材含合金元素越多,越容易形成淬硬组织;而合金元素含量越多的钢材,就越需要预热,同时预热温度也偏高。

钢板越厚越要求预热。

因为钢板越厚散热越快,冷却越快,就越需要通过预热来减慢冷却速度。

所以对一些含合金元素较低的钢种不需要预热,但钢材若具有一定厚度时就要增加一道预热工序。

刚度越大的结构,越需要预热。

因为结构的刚度越大,焊缝收缩所受到的制约也越大,应力就越大,所以需要通过预热来降低焊接应力。

3.同步收缩法焊缝(确切地说是有效区段)的收缩因受到旁边冷金属的牵制而形成拉应力,也就是说,有效区段旁边的较冷的金属不允许它收缩,从而形成较大的应力。

焊接应力产生的原因及处理方法

焊接应力产生的原因及处理方法

焊接应力产生的原因及处理方法焊接是一种常见的金属连接方法,常用于制造业和修复工程中。

然而,焊接过程中产生的焊接应力却是一个常见的问题,可能导致焊接结构的变形、开裂甚至破坏。

了解和处理焊接应力是非常重要的。

一、焊接应力的原因1. 温度梯度引起的收缩应力:焊接过程中,焊接区域会受到短时间内的高温冲击,而周围区域的金属温度则较低。

这样的温度梯度将导致焊接区域产生热收缩,而周围区域则保持相对稳定,从而引起焊接应力。

2. 相变引起的体积变化:在焊接过程中,金属的结构可能发生相变,如固态相变或晶体结构重排。

这些相变往往伴随着体积的变化,从而引起焊接区域的应力。

3. 材料匹配问题:如果焊接材料与基材存在差异,如化学成分、热膨胀系数等方面的不匹配,焊接过程中可能会引起应力。

4. 焊接变形的限制:焊接过程中,由于局部加热和相变的影响,金属可能发生形状变化。

而焊接变形的限制,如约束或夹具,会阻碍焊接结构的自由变形,从而产生应力。

5. 焊接过程参数的选择:焊接过程中的工艺参数选择不当,例如焊接速度、电弧电流或电压等方面的选择错误,可能导致焊接区域过热或冷却不充分,进而产生焊接应力。

二、焊接应力的处理方法1. 预热和后热处理:预热焊接材料可以减少焊接区域的温度梯度,从而降低焊接应力的产生。

后热处理可以通过对焊接结构进行加热和冷却的控制,缓解或消除焊接应力。

2. 选择合适的焊接材料:选择合适的焊接材料,包括焊丝、焊条和填充材料,可以减少焊接区域与基材之间的差异,从而降低焊接应力。

3. 使用轻量化结构设计:在焊接结构的设计过程中,考虑减少焊接材料的使用量,避免产生不必要的焊接应力。

4. 控制焊接过程参数:通过合理选择焊接速度、电流、电压等参数,控制焊接过程的热输入和冷却速度,从而降低焊接应力的产生。

5. 合理约束和夹具设计:在焊接过程中,合理约束和夹具的设计可以防止过大的焊接变形,减少焊接应力的产生。

三、对焊接应力的个人观点和理解焊接应力是焊接过程中的一个常见问题,对于确保焊接结构的长期稳定和性能的发挥至关重要。

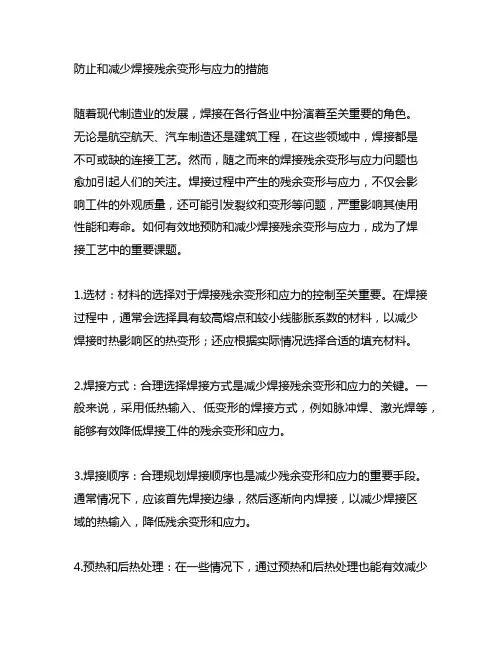

防止和减少焊接残余变形与应力的措施

防止和减少焊接残余变形与应力的措施

防止和减少焊接残余变形与应力的措施随着现代制造业的发展,焊接在各行各业中扮演着至关重要的角色。

无论是航空航天、汽车制造还是建筑工程,在这些领域中,焊接都是不可或缺的连接工艺。

然而,随之而来的焊接残余变形与应力问题也愈加引起人们的关注。

焊接过程中产生的残余变形与应力,不仅会影响工件的外观质量,还可能引发裂纹和变形等问题,严重影响其使用性能和寿命。

如何有效地预防和减少焊接残余变形与应力,成为了焊接工艺中的重要课题。

1.选材:材料的选择对于焊接残余变形和应力的控制至关重要。

在焊接过程中,通常会选择具有较高熔点和较小线膨胀系数的材料,以减少焊接时热影响区的热变形;还应根据实际情况选择合适的填充材料。

2.焊接方式:合理选择焊接方式是减少焊接残余变形和应力的关键。

一般来说,采用低热输入、低变形的焊接方式,例如脉冲焊、激光焊等,能够有效降低焊接工件的残余变形和应力。

3.焊接顺序:合理规划焊接顺序也是减少残余变形和应力的重要手段。

通常情况下,应该首先焊接边缘,然后逐渐向内焊接,以减少焊接区域的热输入,降低残余变形和应力。

4.预热和后热处理:在一些情况下,通过预热和后热处理也能有效减少焊接残余变形和应力。

预热能够降低材料的硬度,减少焊接残余应力;后热处理则能够通过回火或退火处理,消除残余应力,提高焊接接头的韧性和稳定性。

5.夹具和辅助装置:采用合理的夹具和辅助装置也能有效减少焊接残余变形和应力。

夹具的设计应在尽量避免约束工件的能够保证焊接接头的稳固性;而辅助装置则可以提供额外的支撑,减少工件在焊接过程中的变形。

总结回顾:在焊接工艺中,预防和减少焊接残余变形与应力是至关重要的。

通过合理选材、焊接方式、焊接顺序、预热和后热处理、夹具和辅助装置等措施,可以有效控制焊接过程中的残余变形和应力,保证焊接接头的质量和稳定性。

个人观点:作为焊接工艺的重要环节,防止和减少焊接残余变形与应力对于提高焊接接头的质量和稳定性至关重要。

焊接应力的消除方法

焊接应力的消除方法

爆炸工艺
• 将特种专用炸药沿焊缝走向粘贴在焊缝附近。炸药引爆后产生连续的冲击波迫使结构的峰值应力 区域发生塑性变形,以此达到消应力的目的。瞬间完成,适合大型和特大型的结构,爆炸法消应 力施工时十分强调安全措施,在城市建筑中应用有一定的困难。
高温回火
• 于构件残余应力的最大值通常可达到该种材料的屈服点,而金属在高温下屈服点将降低。所以将 构件的温度升高至某一定数值时,应力的最大值也应该减少到该温度下的屈服点数值。如果要完 全消除结构中的残余应力,则必须将构件加热到其屈服点等于零的温度,所以一般所取的回火温 度接近于这个温度。
形,使逐步得到的焊接残余应力降低和均化,以减少焊接变形和焊接裂纹的形成。
焊接应力消除设备
• 焊接应力消除设备对焊趾进行冲击,可以快速修复焊趾的缺陷,降低应力集中,并伴随其压应力 区的作用可以在一定程度上降低焊趾边未受冲击焊缝的残余应力;焊接应力消除设备能以每秒2 万次的频率沿焊缝方向冲击焊趾部位,使之产生较大的压缩塑性变形,使焊趾处发生圆滑的几何 过渡,大大降低应力集中;消除焊趾处表层的微小裂纹和熔渣缺陷,抑制焊接裂纹的提前萌生, 调整应力场,并产生一定数值的压应力,使焊趾部位得到强化,对提高焊接接头的疲劳寿命有明 显的作用。
振动时效
• 振动时效是对构件施加交变应力,与构件上的残余应力叠加达到材料的屈服应力,发生局部的宏 观和微观塑性变形;这种塑形变形往往首先发生在残余应力最大和构件应力集中点,使这里的残 余应力得以释放,达到降低和均化残余应力的作用。
• 尽管振动时效设备不具备去氢和恢复塑形的功能,但从尺寸稳定性比较,已经达到和超过热时效 的水平;振动时效是一种以消除应力、提高尺寸稳定性为目的替代热时效的先进工艺。
• 常采用TIG重熔工艺对焊趾进行修整,重建裂纹起裂前的状态,降低由于焊趾缺陷所造成的应力 集中现象,以延长疲劳寿命。同时TIG重熔也能改善焊缝区的横向残余应力;重熔对于焊缝纵向 残余应力的改善不明显,残余应力绝对值下降不大;但对于纵向ቤተ መጻሕፍቲ ባይዱ余应力的均匀分布有一定效果。 但对横向残余应力有明显的改善效果,残余应力的绝对值下降明显而且分布趋于均匀。

焊接残余应力分析及消除方法

焊接残余应力分析及消除方法

焊接残余应力分析及消除方法一、什么是焊接应力焊接应力,是焊接构件由于焊接而产生的应力。

焊接过程中焊件中产生的内应力和焊接热过程引起的焊件的形状和尺寸变化。

焊接过程的不均匀温度场以及由它引起的局部塑性变形和比容不同的组织是产生焊接应力和变形的根本原因。

当焊接引起的不均匀温度场尚未消失时,焊件中的这种应力和变形称为瞬态焊接应力和变形;焊接温度场消失后的应力和变形称为残余焊接应力和变形。

在没有外力作用的条件下,焊接应力在焊件内部是平衡的。

焊接应力和变形在一定条件下会影响焊件的功能和外观。

二、焊接应力的危害焊接残余应力对焊件有 6个方面的影响:①对强度的影响:如果在高残余拉应力区中存在严重的缺陷,而焊件又在低于脆性转变温度下工作,则焊接残余应力将使静载强度降低。

在循环应力作用下,如果在应力集中处存在着残余拉应力,则焊接残余拉应力将使焊件的疲劳强度降低。

焊件的疲劳强度除与残余应力的大小有关外,还与焊件的应力集中系数应力循环特征系数和循环应力的最大值有关其影响随应力集中系数的降低而减弱,随的降低而加剧,随的增加而减弱。

当接近于屈服强度时,残余应力的影响逐渐消失。

②对刚度的影响:焊接残余应力与外载引起的应力相叠加,可能使焊件局部提前屈服产生塑性变形。

焊件的刚度会因此而降低。

③对受压焊件稳定性的影响:焊接杆件受压时,焊接残余应力与外载所引起的应力相叠加,可能使杆件局部屈服或使杆件局部失稳,杆件的整体稳定性将因此而降低。

残余应力对稳定性的影响取决于杆件的几何形状和内应力分布。

残余应力对非封闭截面(如工字形截面)杆件的影响比封闭截面(如箱形截面)的影响大。

④对加工精度的影响:焊接残余应力的存在对焊件的加工精度有不同程度的影响。

焊件的刚度越小,加工量越大,对精度的影响也越大。

⑤对尺寸稳定性的影响:焊接残余应力随时间发生一定的变化,焊件的尺寸也随之变化。

焊件的尺寸稳定性又受到残余应力稳定性的影响。

⑥对耐腐蚀性的影响:焊接残余应力和载荷应力一样也能导致应力腐蚀开裂。

焊接残余应力的消除方法详解-精

焊接残余应力的消除方法详解-精

焊接残余应力的消除方法焊接残余应力是焊接技术带来的一个几乎无法避免的缺陷,其危害众所周知。

当焊接造成的残余应力会影响结构安全运行时,还需设法消除焊接残余应力,改善焊接接头的塑性和韧性,以提高焊件结构性能。

一、焊接的应力与应变:在接过程中,由于焊接件产生温度梯度,接头组织和性能的不均匀,就会在焊件内产生应力和应变。

焊后残留在焊件内的焊接应力就是焊接残余应力,它是没有外载荷作用时就存在的应力。

二、焊接残余应力的危害:焊接残余应力与外载荷产生的应力叠加,局部区域应力过高,使结构承载能力下降,引起裂纹和变形,使焊件形状和尺寸发生变化,需要进行矫形。

变形过大会因无法矫形而报废甚至导致结构失效。

三、减少焊接残余应力和变形的措施:①设计②焊接工艺如:➢尽量减少焊接接头数量➢相邻焊缝间应保持足够的间距➢尽可能避免交叉,避免出现十字焊缝➢焊缝不要布置在高应力区➢焊前预热等等四、焊后残余应力的消除方法消除焊接残余应力的方法有:热处理、锤击、振动法和预载法等。

1、热处理消除法焊后热处理是一种消除焊接残余应力常用的方法。

工程上我们主要用退火处理,退火温度越高、保温时间越长,消除焊接残余应力的效果就越好。

但是温度过高,使工件表面氧化比较严重,组织可能发生转变,影响工件的使用性能,存在弊端。

蠕变应力松弛理论为热处理消除焊接残余应力提供了另一条思路,工件在较低温度时会发生蠕变,材料内部的残余应力会因应力松弛而得到释放,只要保温时间足够长,理论上残余应力可完全消除。

在低温消除焊接残余应力时,材料的组织和性能变化甚微,几乎不影响材料的使用性能,而且低温处理材料表面的氧化和脱碳也比较小,这就可以在材料的力学性能和组织基本不变的情况下达到降低材料焊接残余应力的目的。

2、锤击消除法焊后采用带小圆头面的手锤锤击焊缝及近缝区,使焊缝及近缝区的金属得到延展变形,用来补偿或抵消焊接时所产生的压缩塑性变形,使焊接残余应力降低。

锤击时要掌握好打击力量,保持均匀、适度,避免因打击力量过大造成加工硬化或将焊缝锤裂。

压力容器中焊接残余应力的消除对策

压力容器中焊接残余应力的消除对策

压力容器中焊接残余应力的消除对策摘要:压力容器作为一种密闭容器,它既能够装载液体气体等物质,而又能承载物质所带来的压力,也是化工行业必不可少的储存原料的设备仪器。

焊接质量是压力容器能否使用和影响容器寿命的关键因素,消除残余应力是保证压力容器质量和化工企业员工人身安全以及财产安全的重点之一。

因此,本文主要分析了焊接残余应力的形成及危害,焊接残余应力的测量,消除焊接残余应力的对策以及关于消除焊接残余应力方法的评估及建议。

关键词:压力容器;焊接残余应力;消除对策1引言压力容器的焊接残余应力是非常有害的,压力容器大部分损坏,这与焊接残余应力有关。

随着我国石油化工工业的发展,压力容器正朝着耐高温、高压或耐低温及大型化方向发展,这就给压力容器的制造提出了更高的要求。

焊缝中的焊接残余应力是压力容器的隐患,它对结构的强度、稳定性和抗腐蚀性能具有很大的削弱或破坏作用,甚至造成严重事故。

因此,有必要对焊接残余应力消除对策做深入的研究,以便为压力容器的合理设计、工艺选择、安全运行、检验和维修提供科学依据。

2焊接残余应力的形成及危害在焊接过程中,一方面由于不均匀加热的温度梯度造成焊接区冷却收缩而产生热应力,另一方面由于在冷却中组织的转变引起的体积变化而造成了组织应力,这样焊件在冷却过程中由于焊接区体积变化受阻,即使温度回到原始的均匀状态以后,内应力仍然残留在结构中,这就是焊接残余应力。

它的危害表现在焊接区收缩时因受阻而发生拉应变,当超过材料的最大拉应变,则会在焊接区造成裂纹,当残余应力与焊缝中残存的氢结合时,还会促使热影响区硬化,导致冷裂纹及延迟裂纹的产生;焊接残余应力的存在还会降低焊接区金属的塑性和抗疲劳强度,这对承受动载荷的结构危害很大;同时当残余应力与特定介质的腐蚀作用结合时,还会引起裂纹状腐蚀,即所谓应力腐蚀,研究结果表明,变形和残余应力对金属材料的主要影响,在于使金属从均匀腐蚀转变为局部腐蚀!即转变为晶间或穿晶腐。

消除焊接残余应力的四种方法

消除焊接残余应力的四种方法

消除焊接残余应力的四种方法杨延功焦启林【摘要】:正1.高温回火法消除焊接残余应力的高温回火分整体和局部两种方式。

(1)整体高温回火。

将整个焊件放在炉中加热到一定温度,然后保温一段时间再冷却。

同一种材料,回火温度越高、时间越长,残余应力消除得越彻底。

通过整体高温回火可消除80%~【关键词】:消除焊接残余应力高温回火温差拉伸消除残余应力消除应力回火温度液压试验机械拉伸法焊接结构具体方法【分类号】:TG407【正文快照】:1.高温回火法消除焊接残余应力的高温回火分整体和局部两种方式。

川整体高温回火。

将整个焊件放在炉中加热到一定温度,然后保温一段时间再冷却。

同一种材料,回火温度越高、时间越长,残余应力消除得越彻底。

通过整体高温回火可消除80%- 90%的残余应力,这是生产中应用最广1、自然时效2、热时效3、振动时效(目前用的最多的一种)振动时效的实质是以共振的形式给工件施加附加动应力,当附加动应力与残余应力叠加后,达到或超过材料的屈服极限时,工件发生微观或宏观塑性变形,从而降低和均化工件内部的残余应力,并使其尺寸精度达到稳定。

残余应力产生及消除方法残余应力产生:工件经机械加工后,其表面层都存在残余应力。

残余压应力可提高工件表面的耐磨性和受拉应力时的疲劳强度,残余拉应力的作用正好相反。

若拉应力值超过工件材料的疲劳强度极限时,则使工件表面产生裂纹,加速工件的损坏。

引起残余应力的原因有以下三个方面:( 一)冷塑性变形引起的残余应力在切削力作用下,已加工表面受到强烈的冷塑性变形,其中以刀具后刀面对已加工表面的挤压和摩擦产生的塑性变形最为突出,此时基体金属受到影响而处于弹性变形状态。

切削力除去后,基体金属趋向恢复,但受到已产生塑性变形的表面层的限制,恢复不到原状,因而在表面层产生残余压应力。

( 二)热塑性变形引起的残余应力工件加工表面在切削热作用下产生热膨胀,此时基体金属温度较低,因此表层金属产生热压应力。

当切削过程结束时,表面温度下降较快,故收缩变形大于里层,由于表层变形受到基体金属的限制,故而产生残余拉应力。

焊接残余应力的控制方法

焊接残余应力的控制方法

焊接残余应力的控制方法焊接是一种常见的金属加工方法,但是焊接过程中却往往会产生残余应力,影响着工件的性能和使用寿命。

所以,如何控制焊接残余应力成为焊接工艺优化的一个重要课题。

本文将从多方面介绍焊接残余应力的控制方法。

一、金属材料的选择合适的金属材料可以减少焊接时残余应力的产生。

一般来说,应该选择强度高、延展性好、热同胚性好的金属材料。

对于焊接对象相近但力学性能不同的情况,应该使用先热处理再焊接的工艺,这样可以使金属精细化。

二、控制焊接过程参数1、焊接温度焊接过程中的焊接温度会影响残余应力的大小。

一般来说,焊接温度越高,残余应力也就越大。

因此,在实际工作中应该控制好焊接温度,避免出现过高的温度。

2、焊接速度控制焊接速度也可以减少焊接残余应力的产生。

当焊接速度过低时会使焊接区域的温度受到影响,从而导致残余应力的增加;而当焊接速度过高时,焊接有可能不充分。

3、焊接方向和顺序焊接方向和顺序也是控制焊接残余应力的重要方法。

在设计焊接方向时应该使其避免焊接最大应力方向,焊接拔除应该按照固定的顺序进行,从而减少因温度差异引起的应力冲击。

三、应变退火应变退火是一种通过加热和冷却来消除材料中应力均匀分布的方法。

在焊接完工后,应进行适当的应变退火,使焊接残余应力得到释放。

四、慢冷焊接慢冷焊接是一种控制焊接残余应力的有效方法。

该方法在完成焊接后,通过使熔池内部温度均匀分布,然后使其自然冷却,从而控制残余应力的产生。

五、使用热拼装和低应力预热通过使用热拼装技术或低应力预热技术可以减少焊接残余应力的产生。

热拼装技术主要是通过施加压力和高温来实现材料的拼接,可减轻材料的残余应力;而低应力预热技术则是通过在焊接之前进行低温热处理,以减轻残余应力。

综上所述,焊接残余应力的控制是焊接工艺优化中重要的一环。

通过选择合适的金属材料、合理控制焊接过程参数、应变退火、使用慢冷焊接和热拼装、低应力预热等方式,就可以有效控制焊接残余应力的产生。

消减残余应力的方法

消减残余应力的方法

消减残余应力的方法
1. 热处理呀,这就像是给材料来个“舒适的温泉浴”。

比如钢铁制品,把它加热到一定温度再慢慢冷却,能有效消减残余应力呢!这样它就不会那么容易变形或开裂啦。

2. 机械拉伸也很棒哦!就好比给材料做个“舒展运动”。

像一些金属板材,对它进行拉伸,把内部的应力给释放出来,是不是很神奇呀?
3. 振动时效可别小瞧呀!这简直是给材料来一场“欢乐的摇摆舞会”。

把工件放在振动台上,让它跟着一起振动,残余应力就被抖落掉啦,你说有趣不有趣?
4. 自然时效虽然慢点,但效果也不错呀!就像是让材料“慢慢修养”。

长时间放置,让残余应力自然地消减,是不是挺神奇哒?你想好要用哪种办法没?
5. 超声冲击也值得一试哟!感觉就像给材料来个“强力按摩”。

特别是一些焊接的地方,用超声冲击一下,残余应力就能大大减少呢!
6. 抛丸强化也很厉害呢!就如同让材料接受一场“激烈的洗礼”。

通过高速弹丸的撞击,既能强化表面又能消减残余应力,这多好呀!
7. 豪克能时效也很牛呀!它仿佛是给材料注入了“神奇能量”。

能快速高效地消减残余应力,真的超厉害的!
我觉得呀,这些方法各有各的好,要根据具体情况来选择合适的,这样才能把残余应力消减得妥妥的!。

防止和减小焊接应力的措施有哪几种

防止和减小焊接应力的措施有哪几种

防止和减小焊接应力的措施有哪几种?[ 标签:焊接应力,措施]任时光匆匆流回答:2 人气:7 提问时间:2011-01-07 19:22答案利用锤击焊缝区来控制焊接残余应力焊后用小锤轻敲焊缝及其邻近区域,使金属展开,能有效地减少焊接残余应力。

据利用预热法来控制焊接残余应力构件本体上温差越大,焊接残余应力也越大。

焊前对构件进行预热,能减小温差和减慢冷却速度,两者均能减小焊接残余应力。

利用“加热减应区法”来控制焊接残余应力焊接时,加热那些阻碍焊接区自由伸缩的部位,使之与焊接区同时膨胀和同时收缩,就能减小焊接应力,这种方法称为“加热减应区法”,加热的部位就称之为“减应区”。

利利用高温回火来消除焊接残余应力由于构件残余应力的最大值通常可达到该种材料的屈服点,而金属在高温下屈服点将降低。

所以将构件的温度升高至某一定数值时,应力的最大值也应该减少到该温度下的屈服点数值。

如果要完全消除结构中的残余应力,则必须将构件加热到其屈服点等于零的温度,所以一般所取的回火温度接近于这个温度。

1、整体高温回火将整个构件放在炉中加热到一定温度,然后保温一段时间再冷却。

通过整体高温回火可以将构件中80%~90%的残余应力消除掉,这是生产中应用最广泛、效果最好的一种消除残余应力的方法。

回火时间随构件厚度而定,钢按每毫米壁厚l~2min计算,但不宜低于30min,不必高于3h,因为残余应力的消除效果随时间迅速降低,所以过长的处理时间是不必要的。

2、局部高温回火只对焊缝及其局部区域进行加热消除残余应力。

消除应力的效果不如整体高温回火,此方法设备简单,常用于比较简单的、刚度较小的构件,如长筒形容器、管道接头、长构件的对接接头等焊接残余应力的消除。

利用温差拉伸法来消除焊接残余应力温差拉伸法消除焊接残余应力的基本原理与机械拉伸法相同,主要差别是利用局部加热的温差来拉伸焊缝区。

温差拉伸法是在焊缝两侧各用一个宽度适当的氧乙炔焰焊炬进行加热,在焊炬后面一定距离,用一根带有排孔的水管进行喷水冷却。

焊接残余应力产生原因分析及消除方法

焊接残余应力产生原因分析及消除方法

焊接残余应力产生原因分析及消除方法摘要:焊接应力即是在焊接结构时由于焊接而产生的内应力,它可以依据产生作用的时间被分为焊接瞬时应力和焊接残余应力。

所谓焊接瞬时应力是指在焊接的过程中某一个焊接瞬时产生的焊接应力,它是会跟着时间的变化而发生变化的,而在焊接之后,某一个受到焊接的焊件内还残留的焊接应力被称为焊接残余应力。

关键词:焊接残余应力;原因;消除方法1产生焊接残余应力的原因之所以会产生焊接残余应力,主要是由于焊件在焊接的过程中所受到的加热是不均匀的。

按照焊接残余应力的发生来源,可将焊接残余应力分为直接应力、间接应力和组织应力三种。

(1)直接的焊接应力是焊接残余应力所产生的最主要的原因,它是受到不均匀的加热和冷却之后所产生的,根据加热和冷却时的温度梯度而发生变化。

(2)间接的焊接应力则是焊件由于焊前的加工状况造成的应力。

焊件在受到轧制和拉拔时会产生一定的残余应力。

间接的残余应力如果在某一种场合下叠加到焊接的残余应力上去,焊件受到焊接发生变形,也会将其影响附加到焊接残余应力上去。

而且,焊件一旦受到外来的某一种约束,产生相应的附加应力,也属于间接应力的范畴。

(3)组织应力也就是由相变造成的比容变化而产生的应力,它的产生是由于焊件的组织发生了变化。

虽说组织应力会由于含碳量和材料其他成分的不同而产生差异,但我们一般都会将其所产生的影响进行分析研究。

2焊接残余应力控制方法2.1焊接结构焊接是产生焊接残余应力的根本原因,减少焊缝数量和尺寸能有效减少焊接量,通过控制焊接量可有效减少应力。

在同等焊接强度下,焊缝尺寸较小的,其焊接残余应力较小。

应尽量避免多条焊缝在同一部位集中,焊缝距离过近时,焊缝间会产生耦合,形成复杂残余应力场,焊缝间距离一般应大于3倍板厚且不小于100mm。

应尽量采用刚度较小的焊接接头形式,其结构拘束度小,能够通过变形释放焊接应力,残余应力较小。

2.2焊接工艺结构组件拆分、焊前预热、焊接参数设置、焊接顺序等对焊接应力影响较大。

消除焊接应力六种方法

消除焊接应力六种方法

消除焊接应力六种方法
焊接应力是由于热膨胀和收缩导致的应力,会导致工件变形和裂纹。

为了避免这种情况,需要采取以下六种方法来消除焊接应力。

1. 预热法:在焊接前对工件进行预热,以减少温度梯度,从而减少应力的产生。

2. 后热处理法:在焊接后对工件进行调质、退火等热处理,以消除残余应力。

3. 应力释放法:通过切割、磨削等方法,消除局部应力集中的区域,从而达到释放应力的目的。

4. 机械加工法:通过切割、磨削等机械加工方法,减小工件的尺寸,从而消除应力。

5. 退火法:将工件加热到一定温度,保持一段时间,然后缓慢冷却,以消除应力。

6. 震动法:将工件进行机械震动,以消除残余应力。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

焊接残余应力的消除方法
焊接残余应力是焊接技术带来的一个几乎无法避免的缺陷,其危害众所周知。

当焊接造成的残余应力会影响结构安全运行时,还需设法消除焊接残余应力,改善焊接接头的塑性和韧性,以提高焊件结构性能。

一、焊接的应力与应变:
在接过程中,由于焊接件产生温度梯度,接头组织和性能的不均匀,就会在焊件内产生应力和应变。

焊后残留在焊件内的焊接应力就是焊接残余应力,它是没有外载荷作用时就存在的应力。

二、焊接残余应力的危害:
焊接残余应力与外载荷产生的应力叠加,局部区域应力过高,使结构承载能力下降,引起裂纹和变形,使焊件形状和尺寸发生变化,需要进行矫形。

变形过大会因无法矫形而报废甚至导致结构失效。

三、减少焊接残余应力和变形的措施:
①设计
②焊接工艺
如:
➢尽量减少焊接接头数量
➢相邻焊缝间应保持足够的间距
➢尽可能避免交叉,避免出现十字焊缝
➢焊缝不要布置在高应力区
➢焊前预热等等
四、焊后残余应力的消除方法
消除焊接残余应力的方法有:热处理、锤击、振动法和预载法等。

1、热处理消除法
焊后热处理是一种消除焊接残余应力常用的方法。

工程上我们主要用退火处理,火温度越高、保温时间越长,消除焊接残余应力的效果就越好。

但是温度过高,使工件表面氧化比较严重,组织可能发生转变,影响工件的使用性能,存在弊端。

蠕变应力松弛理论为热处理消除焊接残余应力提供了另一条思路,工件在较低温度时会发生蠕变,材料内部的残余应力会因应力松弛而得到释放,只要保温时间
足够长,理论上残余应力可完全消除。

在低温消除焊接残余应力时,材料的组织和性能变化甚微,几乎不影响材料的使用性能,而且低温处理材料表面的氧化和脱碳也比较小,这就可以在材料的力学性能和组织基本不变的情况下达到降低材料焊接残余应力的目的。

2、锤击消除法
焊后采用带小圆头面的手锤锤击焊缝及近缝区,使焊缝及近缝区的金属得到延展变形,用来补偿或抵消焊接时所产生的压缩塑性变形,使焊接残余应力降低。

锤击时要掌握好打击力量,保持均匀、适度,避免因打击力量过大造成加工硬化或将焊缝锤裂。

另外,焊后要及时锤击,除打底层不宜采用锤击外,其余焊完每一层或每一道都要进行锤击。

锤击铸铁时要避开石墨膨胀温度。

3、振动消除法
振动消除法是利用由偏心轮和变速马达组成的激振器,使焊接结构发生共振所产生的循环应力来降低内应力的。

如截面为30mm×50mm一侧堆焊的试件,经过σmax=128N/mm2和σmin=5.6N/mm2多次应力循环后,残余应力的变化情况。

当变载荷达到一定数值,经过多次循环加载后,焊接结构中的残余应力逐渐降低。

这种方法所用的设备简单,处理成本低,时间比较短,没有高温回火给金属表面造成的氧化问题,目前在施工中广泛使用。

4、预载消除法
残余应力也可采用机械拉伸法(预载法)来消除或调整,例如对压力容器可以采用水压试验,也可以在焊缝两侧局部加热到200℃,造成一个温度场,使焊缝区得到拉伸,以减小和消除焊接残余应力。

焊接残余应力的消除和调整应采取合理的焊接顺序,先进的焊接工艺,焊接时适当降低焊件的刚度,并在焊件的适当部位局部加热,使焊缝能比较自由地收缩,在焊接的每一个环节都减小残余应力,大大提高材料的使用寿命和性能,在工程施工上具有重要的意义。
