重载铁路弹性支承块式无砟轨道施工技术

重载铁路弹性支承块式无砟轨道施工技术高兴江【摘要】以山西中南部铁路通道重载弹性支承块式无砟轨道施工为例,介绍了重载弹性支承块式无砟轨道的轨排框架法施工技术,包括了施工工艺、施工设备以及施工质量控制措施等,可为今后类似相关施工提供参考.【期刊名称】《铁道建筑技术》【年(卷),期】2014(000)003【总页数】5页(P43-47)【关键词】重载铁路;无砟轨道;弹性支承块;轨排框架法【作者】高兴江【作者单位】中铁十二局集团有限公司太原0300241【正文语种】中文【中图分类】U213.2441 工程概况山西中南部铁路通道为国家十一五规划的大能力运煤通道，起点为山西兴县瓦塘镇，终点为日照港，全长1 260 km，项目总投资998亿元，计划于2014年9月全线贯通。

主要设计技术标准为线路等级Ⅰ级、双线电气化、行车速度120 km/h、最小曲线半径一般地段不小于1 200 m，困难地段不小于800 m，重载铁路。

路基段、桥梁段及长度不大于500 m的隧道段采用有砟轨道，500 m以上的隧道内采用无砟轨道结构，其中，大部分为重载弹性支承块式无砟轨道。

中铁十二局集团承建的ZNTJ-1标、ZNTJ-2标共有超过500 m隧道9座，总计施工弹性支承块式无砟轨道长度17.083 km，其中临县隧道为长度超过6 km的长大隧道，长度为10.632 km。

弹性支承块式无砟轨道是无砟轨道结构形式的一种，具有精度高、少维修或免维修的特点，而道床弹性与有砟轨道相当［1］。

弹性支承块式无砟轨道主要由钢筋混凝土道床、重载弹性支承块组件(含支承块、块下垫板及橡胶套靴)、扣件系统、钢轨等组成。

我国曾在西康线秦岭隧道、西南线磨沟岭隧道、桃花铺单线隧道、东秦岭双线隧道、兰武线乌鞘岭隧道中有过应用。

2 重载弹性支承块式无砟轨道施工设备2.1 弹性支承块式无砟轨道结构山西中南部铁路通道弹性支承块式无砟轨道由60 kg/m钢轨、弹条Ⅶ型扣件、重载弹性支承块式轨枕、道床等组成。

重载铁路弹性支承块式无砟轨道施工工法

重载铁路弹性支承块式无砟轨道施工工法重载铁路弹性支承块式无砟轨道施工工法一、前言随着现代交通运输的高速发展，对铁路施工工艺和技术提出了更高要求。

重载铁路弹性支承块式无砟轨道施工工法是一种新型的轨道工法，通过采用先进的材料和设备，能够有效解决传统铁路施工中的许多问题。

本文将从工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等方面对该工法进行详细介绍。

二、工法特点1. 弹性支承块式无砟轨道采用预制的弹性支座、承重块、导轨等组件，使轨道系统具有较高的弹性和负荷能力。

2. 施工过程中无需使用石料填筑道床，避免了石料与轨道之间的空隙，减少了对环境的破坏。

3. 工法采用模块化施工，降低了施工难度和施工周期，提高了施工效率。

4. 该工法适应性广，可以用于各种地质条件和铁路类型的施工。

三、适应范围该工法适用于高速铁路、重载铁路、特大桥梁及隧道下铁路、冷区、高原及高寒地区的铁路等。

四、工艺原理工法的实际工程施工与施工工法之间的联系十分紧密，主要采取以下技术措施：1. 使用先进的材料，如高强度混凝土、高弹性橡胶等，保证轨道系统具有较好的载荷承受能力和弹性。

2. 采用预制构件，降低施工难度和施工周期，提高工程质量。

3. 对施工过程中的各个关键环节进行严格控制，确保施工质量符合设计要求。

4. 采用专业的施工设备和工艺，提高施工效率和施工安全性。

五、施工工艺1. 地面处理：进行地表清理和土质加固等工作，保证施工区域的平整和稳定。

2. 安装轨道专用基础：根据设计要求，施工基础和基座的安装，确保轨道的稳定性和安全性。

3. 安装弹性支座和承重块：将弹性支座和承重块预制好的构件安装到已经完成的基础和基座上。

4. 安装导轨：将预制好的导轨组件安装到弹性支座和承重块上，确保轨道的平整和稳定。

5. 轨道调整和试验：对已经安装的导轨进行调整和试验，确保轨道系统的正常使用。

六、劳动组织根据工程规模和施工要求，合理安排施工人员、作业区域和作业时间，确保施工进度和质量的同时，提高施工效率和安全性。

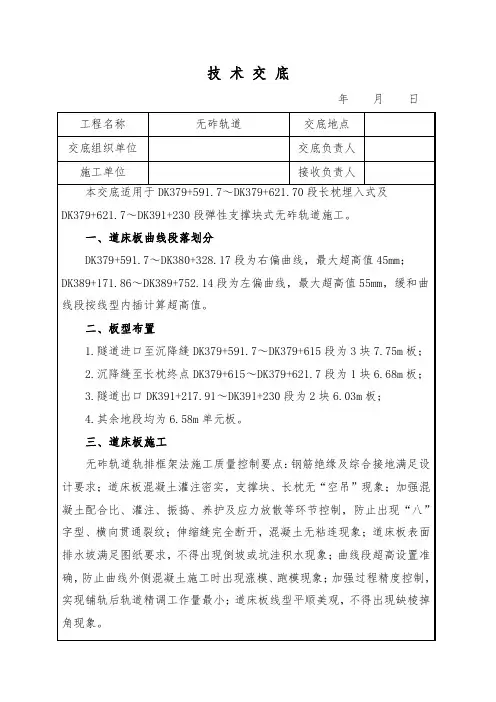

重载铁路隧道内无砟轨道施工技术交底

技术交底年月日工程名称无砟轨道交底地点交底组织单位交底负责人施工单位接收负责人本交底适用于DK379+591.7～DK379+621.70段长枕埋入式及DK379+621.7～DK391+230段弹性支撑块式无砟轨道施工。

一、道床板曲线段落划分DK379+591.7～DK380+328.17段为右偏曲线，最大超高值45mm；DK389+171.86～DK389+752.14段为左偏曲线，最大超高值55mm，缓和曲线段按线型内插计算超高值。

二、板型布置1.隧道进口至沉降缝DK379+591.7～DK379+615段为3块7.75m板；2.沉降缝至长枕终点DK379+615～DK379+621.7段为1块6.68m板；3.隧道出口DK391+217.91～DK391+230段为2块6.03m板；4.其余地段均为6.58m单元板。

三、道床板施工无砟轨道轨排框架法施工质量控制要点：钢筋绝缘及综合接地满足设计要求；道床板混凝土灌注密实，支撑块、长枕无“空吊”现象；加强混凝土配合比、灌注、振捣、养护及应力放散等环节控制，防止出现“八”字型、横向贯通裂纹；伸缩缝完全断开，混凝土无粘连现象；道床板表面排水坡满足图纸要求，不得出现倒坡或坑洼积水现象；曲线段超高设置准确，防止曲线外侧混凝土施工时出现涨模、跑模现象；加强过程精度控制，实现铺轨后轨道精调工作量最小；道床板线型平顺美观，不得出现缺棱掉角现象。

道床板施工工艺流程见下图：图1隧道内无砟轨道施工流程图3.1施工前准备3.1.1施工前检查过轨管线畅通情况，找平层高程复测，不合格的按要求处理；找平层开裂渗水情况，按二衬裂纹处理方式提前处理。

3.1.2逐个检查弹性支撑块状态，应保证外观良好，表面无破损，无裂纹。

绑扎带绑扎牢固，无断裂，确保支撑块、块下橡胶垫板、橡胶套靴三者之间无缝隙。

逐个检查橡胶套靴顶部与支撑块间密封状态，确保密封良好。

3.1.3检查长枕螺栓孔的封堵情况，禁止杂物入内。

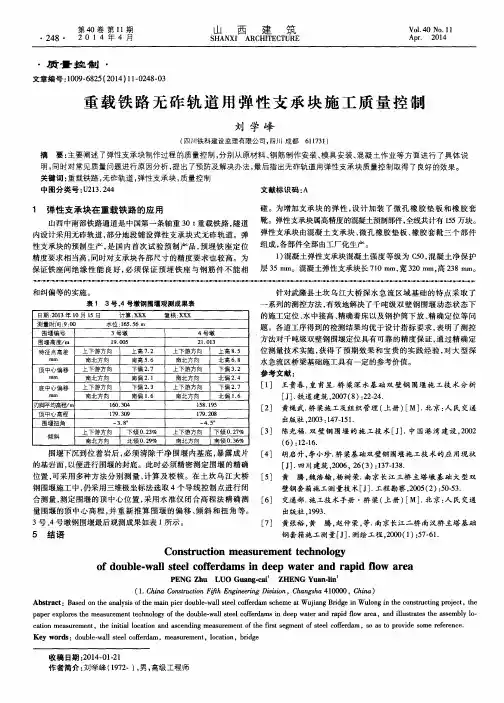

重载铁路无砟轨道用弹性支承块施工质量控制

位测量技术实施，获得了预期效果和宝贵的实践经验，对大型深
上下游方向
上高７．２
南北方向顶中心偏移
底中心偏移刃脚平均高ｍ顶中心高程围堰扭角倾斜
南高５．６下偏２．７南偏２．１
下偏２．３南偏１．６
明，同时对常见质量问题进行原因分析，提出了预防及解决办法，最后指出无砟轨道用弹性支承块质量控制取得了良好的效果。关键词：重载铁路，无砟轨道，弹性支承块，质量控制
中图分类号：Ｕ２１３．２４４文献标识码：Ａ
收稿日期：２０１４ — ０１－２１作者简介：刘学峰（１９７２－），男，高级工程师
爹吾ｏｌ荤ｌ：謦
刘学峰：重载铁路无砟轨道用弹性支承块施工质量控制
・２４９・
每个混凝土支承块混凝土方量为０．０４６Ｉｌｌ，重量为１１０ｋｇ。６７４ｍｍ，宽２８４ｍｍ，厚１２ｍｍ。
和纠偏等的实施。
表１３号、４号墩钢围堰观测成果表
日期：２０１３年ｌＯ月１５日
测量时间：９：００围堰编号围堰高度／ｍ特征点高差
一
针对武隆县土坎乌江大桥深水急流区域基础的特点采取了
系列的测控方法，有效地解决了千吨级双壁钢围堰动态状态下
各部件全部由工厂化生产。性支承块的预制生产 ห้องสมุดไป่ตู้ 是国内首次试验预制产品，预埋铁座定位组成，１）混凝土弹性支承块混凝土强度等级为Ｃ５０，混凝土净保护精度要求相当高，同时对支承块各部尺寸的精度要求也较高。为

重载铁路隧道弹性支承块式无砟轨道施工技术的应用分析

重载铁路隧道弹性支承块式无砟轨道施工技术的应用分析摘要：本文结合具体工程实例，就重载铁路隧道弹性支承块式无砟轨道，从精密网控制布设、道床板施工、无砟轨道作业工序等施工措施三个方面进行了重点分析。

关键词：重载；支承块；无砟轨道；轨排；道床引言西铁车2号隧道采用的是重载弹性支承块式无砟轨道结构（见图1），是一种新型无砟轨道。

重载弹性支承块式道床主要由钢轨、扣件、钢筋混凝土道床、弹性支承块组成。

其中，弹性支承块由混凝土支承块、套靴、块下橡胶垫板组成，其弹性与有砟轨道相当，轨道的使用寿命得以提高，并使轨道结构后期维修费用变少。

图1 重载弹性支承块式无砟轨道结构由于本线属于以煤炭运输为主客运为辅的重载铁路，本着减少隧道内线路维护工作量的目的，结合重载铁路阶段性科研成果和运营线路无砟轨道的使用情况，中国铁路总公司同意对西铁车2号隧道无砟轨道结构由CRTSI型双块式无砟轨道结构调整为重载弹性支承块式无砟轨道结构。

1 工程概况山西中南部铁路通道全长1267.3km，为国铁I级重载铁路，设计轴重30t。

线路经过山西省、河南省和山东省，是一条新的“西煤东运"的能源运输动脉。

实施本项目，有利于推进山西中南部地区煤炭资源开发、确保国家能源安全供应，构建山西中南部地区新的煤炭外运和日照港集疏运通道，增强区域铁路网的机动性，加快山西、河南、山东三省沿线社会经济发展。

我标段承建的西铁车2号隧道长7851m，为山东段最长单洞双线重载铁路隧道，无砟道床数量为15.582km（单线）。

在隧道进出口洞内30m范围实现有砟和无砟的过渡。

过渡段范围采用专用轨枕，道砟厚度为350mm。

自过渡段无砟轨道和有砟轨道分界处，向有砟轨道方向30m范围内对道砟分别进行全部和部分固结。

2 施工工艺2.1精密控制网布设首先与设计单位完成洞外控制网CPⅠ和二等水准的复测交接，并处理好无砟轨道精测控制网和原有控制网的平顺衔接。

然后进行洞内CPⅡ导线加密测量及精密水准加密测量工作。

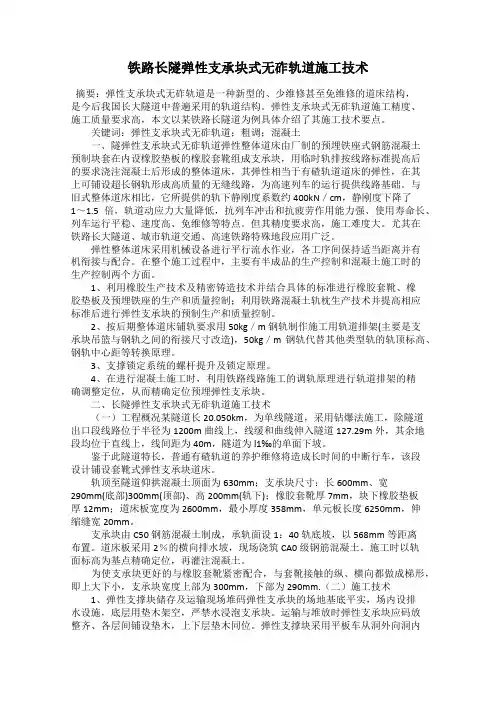

铁路长隧弹性支承块式无砟轨道施工技术

铁路长隧弹性支承块式无砟轨道施工技术摘要：弹性支承块式无砟轨道是一种新型的、少维修甚至免维修的道床结构，是今后我国长大隧道中普遍采用的轨道结构。

弹性支承块式无砟轨道施工精度、施工质量要求高，本文以某铁路长隧道为例具体介绍了其施工技术要点。

关键词：弹性支承块式无砟轨道；粗调；混凝土一、隧弹性支承块式无砟轨道弹性整体道床由厂制的预埋铁座式钢筋混凝土预制块套在内设橡胶垫板的橡胶套靴组成支承块，用临时轨排按线路标准提高后的要求浇注混凝土后形成的整体道床，其弹性相当于有碴轨道道床的弹性，在其上可铺设超长钢轨形成高质量的无缝线路，为高速列车的运行提供线路基础。

与旧式整体道床相比，它所提供的轨下静刚度系数约400kN／cm，静刚度下降了1～1.5 倍，轨道动应力大量降低，抗列车冲击和抗疲劳作用能力强、使用寿命长、列车运行平稳、速度高、免维修等特点。

但其精度要求高，施工难度大。

尤其在铁路长大隧道、城市轨道交通、高速铁路特殊地段应用广泛。

弹性整体道床采用机械设备进行平行流水作业，各工序间保持适当距离并有机衔接与配合。

在整个施工过程中，主要有半成品的生产控制和混凝土施工时的生产控制两个方面。

1、利用橡胶生产技术及精密铸造技术并结合具体的标准进行橡胶套靴、橡胶垫板及预埋铁座的生产和质量控制；利用铁路混凝土轨枕生产技术并提高相应标准后进行弹性支承块的预制生产和质量控制。

2、按后期整体道床铺轨要求用50kg／m 钢轨制作施工用轨道排架(主要是支承块吊篮与钢轨之间的衔接尺寸改造)，50kg／m 钢轨代替其他类型轨的轨顶标高、钢轨中心距等转换原理。

3、支撑锁定系统的螺杆提升及锁定原理。

4、在进行混凝土施工时，利用铁路线路施工的调轨原理进行轨道排架的精确调整定位，从而精确定位预埋弹性支承块。

二、长隧弹性支承块式无砟轨道施工技术（一）工程概况某隧道长20.050km，为单线隧道，采用钻爆法施工，除隧道出口段线路位于半径为1200m 曲线上，线缓和曲线伸入隧道127.29m外，其余地段均位于直线上，线间距为40m，隧道为l1‰的单面下坡。
