女性生殖系统影像诊断
合集下载
女性生殖系统正常影象学表现
女 性 盆 腔 正 中 矢 状 位
2020/4/2
子宫底 子宫腔 子宫体
子宫颈 子宫颈管
子宫圆韧带 子宫阔韧带 子宫颈阴道上部 子宫颈阴道部
髂总动脉 髂外动脉
输尿管 脐动脉 闭孔动脉 子宫动脉
2020/4/2
髂内动脉 臀上动脉 臀下动脉 阴部内动脉 骶丛 直肠下动脉
膀胱上动脉
女性盆腔动脉
2020/4/2
宫颈自内向外有四层信号 1.高信号的宫颈管内粘液 2.中等信号的宫颈粘膜皱襞 3.低信号宫颈纤维基质
2020/4/2
正常MRI表现
• 1、子宫和阴道 • 宫体分三层 • 宫颈分四层 • 阴道分二层 • 2、卵巢 • 3、输卵管
2020/4/2
正常MRI表现
子宫 T1WI上，宫体、宫颈和阴道呈均匀低信号 T2WI上，宫体、宫颈和阴道呈分层表现
2020/4/2
三、盆腔动脉造影表现
2020/4/2
三）女性生殖系统CT检查 • 1） 一般准备 • 2） C T平扫 • 3） C T增强
2020/4/2
正常CT表现
• 子宫: • 子宫体位于盆腔中央，也可偏于一侧 • 横形梭形的软组织密度影，边缘光滑 • 其大小受年龄、生育和生理状态影响 • 子宫颈长约为2.0cm，横径小＜3.0cm • 增强检查子宫肌均一强化，宫腔无强化
（一）正常X线表现
–正常子宫输卵管造影 ➢正位观察，子宫腔呈倒置三角形，子宫角与输卵管相通；下端则与子宫颈管相连 ，后者由于粘膜皱襞存在而呈羽毛状表现 ➢由于输卵管有蠕动，因而充盈可不连续 ➢注入碘油后24小时或注入水溶性碘剂后1小时～2小时摄片，显示输卵管内对比剂 全部排空并进入腹腔，呈多发弧线状或波浪状致密线影
女性生殖系统影像诊断
宫颈形态可分三种：纺锤形，长圆筒形，球形。 • 正常子宫分三型：宫体及两侧壁平直似等腰三角
形，两侧壁对称地向腔内略凹陷侧壁内凹三角形， 宫底及侧壁均略向内凹陷即三菱形。 • 输卵管左右各一，长约8-14cm，细而弯曲，柔和， 边缘光整，可分四部分：间质部（在子宫角壁内， 多不能见到）；峡部（由宫角开始，细长弯曲）； 壶腹部（与峡部延续的膨大部分）；伞端。
先天性宫颈闭锁 子宫未发育/发育不全
• 先天性无子宫 • 始基子宫（幼稚子宫） • 子宫发育不良
子宫发育异常
• 双子宫 • 双角子宫和鞍状子宫 • 中隔子宫 • 单角子宫 • 残角子宫
输卵管发育异常
• 单/双侧缺失/发育不全、闭 塞或中断缺失
8
影像学检查方法
一.子宫输卵管造影
3. 异常表现 • 宫腔异常： ——大小、形态异常：
先天性发育异常。 ——宫腔变形，边缘不整：
炎症。 ——宫腔内充盈缺损：
肿瘤、息肉。
9
影像学检查方法
二.CT
1. 正常表现 (1) 子宫：位于盆腔中央，前邻膀胱，后依直肠。 自阴道以上层面开始出现直径3cm左右之圆形软组 织，为宫颈。宫颈上方为椭圆形或三角形的子宫 体。子宫外表光滑，肌层中等密度，宫腔内密度 略低，相当于子宫内膜。增强后，肌层增强较强， 子宫内膜略增强，内膜与肌层间对比度增加。子 宫与盆壁问为脂肪间隙，此间隙表现为低密度。

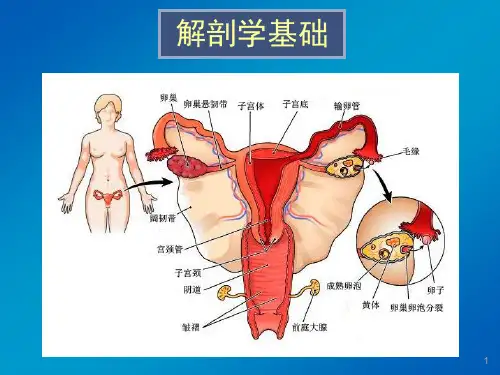

解剖学基础1ຫໍສະໝຸດ 解剖学基础２影像学检查方法
一.子宫输卵管造影 二.ＣＴ检查 三.MRI检查 四.超声检查
3
影像学检查方法
一.子宫输卵管造影 hysterosalpinography，HSG
1. 方法：
通过子宫颈管向子宫腔 内注入由高原子序数构成的 高比重物质碘剂（常用40% 碘化油），在X线摄片下与 周围组织形成明显的人工对 比，使管腔显影，从而了解 子宫及输卵管腔道内情况。 造影不但能提示输卵管是否 通畅，阻塞的部位，还能观 察子宫腔形态。
形，两侧壁对称地向腔内略凹陷侧壁内凹三角形， 宫底及侧壁均略向内凹陷即三菱形。 • 输卵管左右各一，长约8-14cm，细而弯曲，柔和， 边缘光整，可分四部分：间质部（在子宫角壁内， 多不能见到）；峡部（由宫角开始，细长弯曲）； 壶腹部（与峡部延续的膨大部分）；伞端。
先天性宫颈闭锁 子宫未发育/发育不全
• 先天性无子宫 • 始基子宫（幼稚子宫） • 子宫发育不良
子宫发育异常
• 双子宫 • 双角子宫和鞍状子宫 • 中隔子宫 • 单角子宫 • 残角子宫
输卵管发育异常
• 单/双侧缺失/发育不全、闭 塞或中断缺失
8
影像学检查方法
一.子宫输卵管造影
3. 异常表现 • 宫腔异常： ——大小、形态异常：
先天性发育异常。 ——宫腔变形，边缘不整：
炎症。 ——宫腔内充盈缺损：
肿瘤、息肉。
9
影像学检查方法
二.CT
1. 正常表现 (1) 子宫：位于盆腔中央，前邻膀胱，后依直肠。 自阴道以上层面开始出现直径3cm左右之圆形软组 织，为宫颈。宫颈上方为椭圆形或三角形的子宫 体。子宫外表光滑，肌层中等密度，宫腔内密度 略低，相当于子宫内膜。增强后，肌层增强较强， 子宫内膜略增强，内膜与肌层间对比度增加。子 宫与盆壁问为脂肪间隙，此间隙表现为低密度。
解剖学基础1ຫໍສະໝຸດ 解剖学基础２影像学检查方法
一.子宫输卵管造影 二.ＣＴ检查 三.MRI检查 四.超声检查
3
影像学检查方法
一.子宫输卵管造影 hysterosalpinography，HSG
1. 方法：
通过子宫颈管向子宫腔 内注入由高原子序数构成的 高比重物质碘剂（常用40% 碘化油），在X线摄片下与 周围组织形成明显的人工对 比，使管腔显影，从而了解 子宫及输卵管腔道内情况。 造影不但能提示输卵管是否 通畅，阻塞的部位，还能观 察子宫腔形态。
生殖系统医学影像病例讨论
【一、病史临床】女，30岁，阴道流液9年，加重6年。
【二、影像图片】T2WI T1WI 增强扫描【三、问题】最可能诊断为A．双角子宫B．纵隔子宫C．双子宫D．子宫内膜异位症E．双子宫双阴道正确答案：E目前最常用且诊断率较高的检查方法为：A．超声B．X线透视C．CT扫描D．MRIE．子宫输卵管造影正确答案：E【四、影像表现】双子宫畸形，可见双宫体、双宫颈、双阴道。
右侧子宫较小，左侧子宫形态大小接近正常，两子宫内膜略增厚，信号尚正常，结合带尚完整，清晰。
两子宫内侧壁似局部相通，左侧阴道上段管腔明显扩张，直径约3cm，内充满长T1长T2液体信号，增强扫描未见异常强化，右侧阴道形态信号尚正常。
【五、诊断】双子宫双阴道畸形（临床诊断）【六、鉴别诊断】1．完全纵隔子宫 2．双角子宫【七、讨论】子宫、宫颈及阴道由副中肾管发育而成，发育过程中出现停滞或异常则出现各种先天畸形，副中肾管在宫体及宫颈整个融合不全形成双子宫双阴道畸形，双子宫双阴道畸形在临床上可无症状。
其诊断需结合临床及相应的影像检查。
1．影像诊断要点：① 子宫输卵管造影，需双份导管分别造影，显示两个宫颈管即两个宫体，顶端各连一输卵管。
两宫腔大小接近或其中之一较大。
② CT可发现两个宫腔、两个宫颈，诊断可以确立，但大部分患者CT并不能显示双宫颈。
③ MRI检查，多个平面可见显示出两个宫腔及宫颈，两条内膜线T2WI均呈高信号；④ 管状面可见两个阴道显影。
2．鉴别诊断：① 与完全纵隔子宫鉴别：后者在宫颈处融合，宫底无凹陷，子宫外形则与正常子宫无明显差异。
② 与双角子宫鉴别：后者子宫造影显示一个宫颈管，但有两个宫体，呈分叶状，宫底部有凹陷。
【一、病史临床】女性，41岁，月经不规则半年入院检查。
【二、影像图片】CT平扫 CT增强 T1WI脂肪抑制相 T2WI 增强扫描【三、问题】True OR False（1）病灶可见包膜对:错（2）T1WI病灶呈低信号对:错（3）子宫直肠窝内脂肪间隙消失对:错（4）宫内膜稍厚对:错正确答案：1:√2:√3:×4:×下列有关子宫肌瘤的阐述那些不确切：A．子宫肌瘤可分为三种类型：粘膜下型、肌壁间型和浆膜下型E．子宫肌瘤均始于子宫肌层C．常发生于绝经后妇女D．常伴有子宫内膜增生E．子宫肌瘤均应手术切除正确答案：B C E【四、影像表现】子宫体积增大，外形不规则，局部隆起，于子宫前壁及后壁可见多个类圆形影，与子宫肌层相比，T1WI及T2WI均为略低信号，Gd-DTPA增强扫描病灶无明显强化。
子宫、卵巢的MR表现
最内层－高信号粘液
粘膜层（柱状上皮）－高 信号，低于粘液信号
纤维间质（结合带）－低 信号 肌层－中等信号
正常阴道MR表 现
T1WI呈中等稍低 信号 T2WI
内带：高信号 （上皮、粘液） 外带 ：低信号 （纤维结缔组 织）
正常卵巢和输卵管MR表现
卵巢：轴位和冠状面显示较佳， T1WI为
中等或稍低信号（通常不易显 示），
器官失去正常结构 瘤细胞种植于腹膜可产生腹水及广泛性腹腔种植。
5年生存率20-30％
卵巢癌的MR表现
• 卵巢癌MR表现较复杂 • 病变大于4cm • 实性或囊实性以实性为主 • 壁厚超过3mm • 分隔厚超过3mm，有壁结节 • 实性部分有坏死 • T1、T2信号混杂，+C可提高诊断和分期的准 确率
b、c.MRT2WI横断面、矢状面显示囊性病变为高信号； d.MR T1WI增强扫描显示囊内分隔轻度强化。
病 例 囊 腺 瘤
增 强
卵巢癌
85%-90%来自于上皮细胞 42%为浆液性囊腺癌 12%为粘液性囊腺癌 15%为子宫内膜异位癌 17%为未分化癌 6%为透明细胞癌
少数来自于生殖细胞或基质 如无性细胞瘤，内胚窦瘤，颗粒细胞瘤
淋巴道 为重要转移途径，此因卵巢有丰富的淋 巴引流，瘤栓脱落后可随其邻近淋巴管扩散至髂 区及腹主动脉旁淋巴结。横膈为转移好发部位， 尤其右膈下淋巴丛密集，更易受累
血行转移少见，晚期约1/3患者转移至肝及肺
卵巢癌 盆腔种植播散
T1WI+C
卵巢癌膈下 种植
卵巢癌种植胃脾韧带
卵巢癌膈下种植（囊性）
子宫后壁腺肌症病例1
子宫后壁腺肌症病例2
病 例 3
宫颈癌
女性生殖系统最 常见的恶性肿瘤 之女一性生殖系统最常见的恶性 鳞常肿鳞（状见瘤状85之细细 的%一胞）胞 类女鳞主癌，性状要是腺癌 型生细诊最癌是殖胞断常约系癌手见占最统是段的15最最：类％常常活型见见检的的恶类性型肿（瘤85之%一），腺癌约占15％ （主8要5诊%断）手段，：腺活检癌 约占15％ 主要诊断手段： 活检
粘膜层（柱状上皮）－高 信号，低于粘液信号
纤维间质（结合带）－低 信号 肌层－中等信号
正常阴道MR表 现
T1WI呈中等稍低 信号 T2WI
内带：高信号 （上皮、粘液） 外带 ：低信号 （纤维结缔组 织）
正常卵巢和输卵管MR表现
卵巢：轴位和冠状面显示较佳， T1WI为
中等或稍低信号（通常不易显 示），
器官失去正常结构 瘤细胞种植于腹膜可产生腹水及广泛性腹腔种植。
5年生存率20-30％
卵巢癌的MR表现
• 卵巢癌MR表现较复杂 • 病变大于4cm • 实性或囊实性以实性为主 • 壁厚超过3mm • 分隔厚超过3mm，有壁结节 • 实性部分有坏死 • T1、T2信号混杂，+C可提高诊断和分期的准 确率
b、c.MRT2WI横断面、矢状面显示囊性病变为高信号； d.MR T1WI增强扫描显示囊内分隔轻度强化。
病 例 囊 腺 瘤
增 强
卵巢癌
85%-90%来自于上皮细胞 42%为浆液性囊腺癌 12%为粘液性囊腺癌 15%为子宫内膜异位癌 17%为未分化癌 6%为透明细胞癌
少数来自于生殖细胞或基质 如无性细胞瘤，内胚窦瘤，颗粒细胞瘤
淋巴道 为重要转移途径，此因卵巢有丰富的淋 巴引流，瘤栓脱落后可随其邻近淋巴管扩散至髂 区及腹主动脉旁淋巴结。横膈为转移好发部位， 尤其右膈下淋巴丛密集，更易受累
血行转移少见，晚期约1/3患者转移至肝及肺
卵巢癌 盆腔种植播散
T1WI+C
卵巢癌膈下 种植
卵巢癌种植胃脾韧带
卵巢癌膈下种植（囊性）
子宫后壁腺肌症病例1
子宫后壁腺肌症病例2
病 例 3
宫颈癌
女性生殖系统最 常见的恶性肿瘤 之女一性生殖系统最常见的恶性 鳞常肿鳞（状见瘤状85之细细 的%一胞）胞 类女鳞主癌，性状要是腺癌 型生细诊最癌是殖胞断常约系癌手见占最统是段的15最最：类％常常活型见见检的的恶类性型肿（瘤85之%一），腺癌约占15％ （主8要5诊%断）手段，：腺活检癌 约占15％ 主要诊断手段： 活检
医学影像-女性生殖系统 CT、MR诊断
女性，20岁，未初潮
炎症性病变
o 1、子宫输卵管炎症： 很少应用CT、MRI检查。
o 2、盆腔炎症： 临床与病理：女性内生殖器及周围结缔组织， 盆腔腹膜发生感染造成，可形成炎性肿块， 甚至形成脓肿。急性期：高热、下腹痛、呕 吐、腹泻等症状，慢性期：下腹部坠胀不适、 痛经及不孕。
炎症性病变
o 影像学变现：
早期无异常表现；发生脓肿时，可见盆腔多 发类圆形或椭圆包块影，CT呈水样密度， MRI呈长T1、长T2信号，部分病灶内可见 气泡，增强后扫描脓肿壁环状强化。
（左附件）卵巢慢性化脓性炎症； 慢性输卵管炎。
女性，40岁，发现盆腔肿块10多天
（双侧输卵管）慢性肿瘤及肿瘤样病变
o T1WI和T2WI上均呈高信号：黄体囊肿和子 宫内膜异位症
o 略长T1和略长T2肿块并强化：实性肿块， o 含脂肪性高信号的不均匀肿块：卵巢畸胎瘤 o 输卵管：积水，输卵管脓肿。
不同成像技术的比较(CT vs MRI)
o CT检查：盆腔肿块-了解肿块与周围结构关 系，判断肿块起源及性质，显示病变范围及 转移，肿瘤分期及随诊。局限：有辐射损伤 定性价值有限。
子宫及宫腔大小受年龄和生理状态影响，其大小 与形态尚受膀胱充盈程度及子宫位置的影响。
一、正常CT表现
o 2.卵巢、输卵管 卵巢位于子宫侧壁与髋臼之间，呈软组织密 度，育龄期妇女CT扫描部分可显示，若有 卵泡形成可助判断。
输卵管CT检查通常不显示。
二、正常MRI表现
o 子宫和阴道： T1WI：宫体、宫颈和阴道呈均匀低信号，
o 影像学检查目的在于评估肿瘤侵犯子宫的深 度、范围、淋巴结转移及远隔转移，以便采 取适当的治疗方案和估计预后。
子宫内膜癌
o 临床分期： Ⅰ期 肿瘤限于子宫体。 Ⅱ期 肿瘤侵犯子宫颈。 Ⅲ期 肿瘤侵至宫外，但范围限于真盆腔。 Ⅳ期 肿瘤侵犯膀胱、肠管或发生远隔性 转移。
女性生殖系统放射诊断学
女性生殖系统放射诊断学
南方医科大学南方医院影像科
王江云
陈卫国
女性生殖系应用解剖
女性生殖系统常用检查方法
骨盆平片 子宫输卵管造影(Hysterosalpingography) 盆腔动脉造影 腹部和盆腔淋巴造影
用于观察生殖器官恶性肿瘤的腹膜后和盆腔淋 巴结的转移。
US、CT和MRI
子宫输卵管造影
方法与时机
一般月经干净后5-7 天内施行。
子宫输卵管造影 (Hysterosalpingography)
并发症：
1、静脉回流 2、淋巴回流
子宫输卵管造影 (Hysterosalpingography)
正常表现
子宫腔呈倒置三角形,下 端与子宫颈管相连,宫腔 上部两侧为子宫角,与输 卵管相通。两侧输卵管呈 迂曲的线条状影，近子宫 段细而直，为峡部，其远 端较粗大，为壶腹部；壶 腹部末端呈漏斗状扩大， 为输卵管的伞端。
单宫颈双子宫
双宫颈双子宫
子宫先天畸形
ＩＶ残角子宫
为一侧副中肾管发育不 全，形成一侧残角子宫， 与外界无宫颈相通。
子宫造影示一个宫体及 一侧输卵管，与单角子 宫相似，盆腔充气造影 示宫体呈单叶状，一侧 宫体较大， 另一侧呈 分枝状或月牙状，有时 从宫颈旁派生。
子宫先天畸形
Ｖ单角子宫
仅一侧副中肾管发育 则形成单角子宫。
和形状亦有较大 差异。立位与卧 位上下位置和X线检查
盆腔平片 节育环正常位置
一般位于耻骨联 合上方，卧位为 2-10cm，立位为 2 - 8 cm， 居 中 线 或偏一侧，中线 两 旁 3 cm 范 围 内 。
节育环的正常位置和X线检查
节育环异常位置
子宫输卵管造影 (Hysterosalpingography)
南方医科大学南方医院影像科
王江云
陈卫国
女性生殖系应用解剖
女性生殖系统常用检查方法
骨盆平片 子宫输卵管造影(Hysterosalpingography) 盆腔动脉造影 腹部和盆腔淋巴造影
用于观察生殖器官恶性肿瘤的腹膜后和盆腔淋 巴结的转移。
US、CT和MRI
子宫输卵管造影
方法与时机
一般月经干净后5-7 天内施行。
子宫输卵管造影 (Hysterosalpingography)
并发症：
1、静脉回流 2、淋巴回流
子宫输卵管造影 (Hysterosalpingography)
正常表现
子宫腔呈倒置三角形,下 端与子宫颈管相连,宫腔 上部两侧为子宫角,与输 卵管相通。两侧输卵管呈 迂曲的线条状影，近子宫 段细而直，为峡部，其远 端较粗大，为壶腹部；壶 腹部末端呈漏斗状扩大， 为输卵管的伞端。
单宫颈双子宫
双宫颈双子宫
子宫先天畸形
ＩＶ残角子宫
为一侧副中肾管发育不 全，形成一侧残角子宫， 与外界无宫颈相通。
子宫造影示一个宫体及 一侧输卵管，与单角子 宫相似，盆腔充气造影 示宫体呈单叶状，一侧 宫体较大， 另一侧呈 分枝状或月牙状，有时 从宫颈旁派生。
子宫先天畸形
Ｖ单角子宫
仅一侧副中肾管发育 则形成单角子宫。
和形状亦有较大 差异。立位与卧 位上下位置和X线检查
盆腔平片 节育环正常位置
一般位于耻骨联 合上方，卧位为 2-10cm，立位为 2 - 8 cm， 居 中 线 或偏一侧，中线 两 旁 3 cm 范 围 内 。
节育环的正常位置和X线检查
节育环异常位置
子宫输卵管造影 (Hysterosalpingography)
女性泌尿系统带多图
A
B
C
A： T2WI 横断面；B： T2WI矢状面；C： T2WI冠状面
多发子宫肌瘤（图）
（二）子宫内膜癌（1） 第三节
【临床与病理】
女性生殖系统常见恶性肿瘤，仅次于宫颈癌 病理上腺癌占绝大多数 肿瘤最初位于子宫内膜，其后向外侵犯子宫肌，并可向下延伸侵犯宫颈， 穿破浆膜后，能直接累及宫旁组织、膀胱和邻近肠管 淋巴转移是常见的转移途径
正常子宫MRI（图）
（四）正常MRI表现（2） 第三节
卵巢 绝经期前女性96%可识别出正常卵巢 绝经后妇女卵巢多难以识别 T1WI上，卵圆形均匀低信号结构，不易与临近含液肠曲鉴别 T2WI上，其周边卵泡呈高信号，而内部的中央基质呈低信号 无论T1WI或T2WI上，输卵管均难以识别
正常子宫和卵巢MRI（图）
异位妊娠声像图（图）
子宫（UT）增大，右附件区可见妊娠囊（GS）
葡萄胎声像图（图）
五、妊娠与计划生育（4）第三节
（七）前置胎盘
（八）胎盘早期剥离
内出血型，当出血贮积于胎盘与子宫壁之间而未外流者， 超声见胎盘增厚；绒毛膜板向羊膜腔突出；胎盘与子宫壁 之间的血肿呈半月形或带状无回声区，若出血时间较久， 无回声区内有点、斑状回声 外出血型，血液由子宫颈口向外流出，超声检查子宫壁与 胎盘之间无明显无回声区，此时诊断要结合病史并在短期 内复查
（一）子宫平滑肌瘤（5） 第三节
【影像学表现】 MRI
继发变性者取决于变性的性质及范围，MRI表现也可各异。有钙化者在 T1WI和T2WI均呈低信号；囊性变时T2WI呈高信号；红色变性者在T1WI信号 略增高。在T2WI上，肌瘤的周边有时可见高信号环状影，代表扩张的淋巴 管、静脉或水肿
多发子宫肌瘤（图）
女性生殖系统核磁共振(MRI)读片基础
子宫内膜癌Ⅰb期（<1/2肌层）
DWI及ADC的应用
DCE
子宫内膜癌Ⅰb期
子宫内膜癌Ⅰa期
子宫内膜癌Ⅰc期（>1/2肌层）
子宫颈癌
临床表现：接触性出血或阴道不规则出血
病理类型：鳞状细胞癌（最常见），腺癌 MRI检查的主要作用：帮助诊断、分期、疗
效监测和评估、检出复查等，其中分期及疗 效监测是最主要的作用。
正常MRI表现—子宫
正常MRI表现—子宫
宫体的正常生理变化
生育期：子宫内膜厚度随月经周期发生明显变 化，但一般不超过10mm，结合带厚度 也随月经周期变化，一般不超过5-6mm （分泌期>增生期>经期） 绝经期：内膜一般不超过3mm，结合带厚度小于 3mm或显示不清
正常MRI表现—宫颈
长4-5cm，厚3-4cm T1WI：表现为较均匀一致稍低信号，但由于宫颈粘 液的缘故可呈稍高信号 T2WI：可见三层结构 —粘膜及粘液：高信号（2~3mm） —宫颈纤维间质环：可分为两层 内层为低信号，与结合带相延续 外层相对中等信号，与子宫肌层外层相延续
子宫肌瘤 （非退变型）
子宫肌瘤黏液变性
子宫腺肌症
定义：子宫内膜侵入子宫肌层
临床：继发性痛经进行性加重，经量增多，
经期延长 病理表现：子宫增大，以后壁多见，剖面无 肌瘤样漩涡样改变，仅见肌壁间粗厚纤维带 和液囊腔
子宫腺肌症
MRI表现 —弥漫性或局限性 —结合带增宽（>12mm有诊断意义），肌壁增厚肥大，子 宫内膜与肌层分界不清，一般无明显肿块的形态 —T2WI（最佳序列）：边界不清的位于子宫肌层的低信号病 灶（平滑肌的大量增殖），其内可见多发点状高信号（反 应了异位的子宫内膜） —T1WI：可见高信号区（提示周期性的出血）
放射科对女性生殖系统疾病的影像诊断
超声检查
经腹部超声检查
通过腹部探头对女性盆腔进行扫描，可观察子宫、卵巢等器 官的形态、大小和回声情况，用于诊断子宫肌瘤、卵巢囊肿 等疾病。
经阴道超声检查
将超声探头放入阴道内对子宫和卵巢进行近距离扫描，可更 清晰地显示病变的细节和血流情况，提高诊断准确性。
PART 03
女性生殖系统疾病影像表 现
REPORTING
1 2 3
判断疾病复发风险
通过影像检查，可以观察病变是否完全消失，以 及周围组织的情况，从而判断疾病复发的风险。
评估生育功能
对于年轻女性患者，放射科影像诊断可以评估生 殖系统的结构和功能，预测生育功能受影响的程 度。
指导后续治疗
根据影像诊断结果，医生可以了解患者的病情和 预后情况，为患者提供个性化的后续治疗建议。
外阴及阴道疾病影像表现
外阴癌
外阴部位不规则形软组织肿块； 密度不均，可有坏死、囊变及钙
化。
阴道癌
阴道壁增厚，管腔狭窄；可见不 规则形软组织肿块，密度不均。
阴道囊肿
阴道壁内圆形或椭圆形低密度灶 ；边界清晰，CT值接近水。
PART 04
放射科影像诊断在女性生 殖系统疾病中的应用
REPORTING
协助临床医生制定治疗方案
局限性
辐射风险
禁忌症
X线和CT检查会涉及辐射暴露，虽然剂量通 常在安全范围内，但仍需权衡风险与收益 。
某些情况下，如怀孕早期，某些放射科影 像检查可能不适用，以避免对胎儿造成潜 在风险。
解难度
成本较高
放射科影像的解读需要专业知识和技能， 对医生的经验和水平有一定要求。不正确 的解读可能导致误诊或漏诊。
准确诊断疾病类型
通过放射科影像诊断，如超声、MRI等，可以准确判断女性生殖系 统疾病的类型，如子宫肌瘤、卵巢囊肿等，为临床医生提供治疗依 据。
子宫输卵管造影影像诊断标准_概述说明以及解释
子宫输卵管造影影像诊断标准概述说明以及解释1. 引言1.1 概述子宫输卵管造影是一种常见的影像诊断技术，用于评估女性生殖系统的健康状况。
通过注入对比剂并进行特定的X光拍摄，可以清楚地显示子宫和输卵管的形态及其功能。
本文将探讨子宫输卵管造影影像诊断的标准与方法，并解释其在临床中的意义和应用范围。
1.2 文章结构本文将依次介绍子宫输卵管造影影像诊断标准、概述说明、解释子宫输卵管造影的意义与应用范围，并最后给出结论。
下面将逐一阐述各部分内容。
1.3 目的本文旨在提供有关子宫输卵管造影影像诊断标准的详细信息，包括其定义、目的和作用等方面。
同时，我们还将探讨不同情况下该技术的应用价值，并提供替代或辅助检查方法。
通过对这些内容的阐述，相信读者能够更好地理解和认识子宫输卵管造影在临床中所扮演的重要角色。
以上是“1. 引言”部分的内容，我希望能满足您的要求。
如果还有其他问题，请随时提问。
2. 子宫输卵管造影影像诊断标准:2.1 什么是子宫输卵管造影影像诊断:子宫输卵管造影影像诊断是一种医学检查方法，通过向子宫输送对比剂并用X 光或其他成像技术观察其在子宫和输卵管中的流动情况，以评估输卵管通畅性和解剖结构的状态。
这种检查方法可以帮助医生发现和诊断各种与输卵管有关的疾病和异常情况。
2.2 子宫输卵管造影的目的与作用:子宫输卵管造影的主要目的是评估女性生殖系统中输卵管的通畅性和形态，并帮助医生判断是否存在异常或病变。
通过该检查可以了解到可能导致不孕或复发流产等问题的潜在原因。
此外，子宫输卵管造影还可用于指导治疗计划，如辅助试管婴儿手术前评估、节育环位置确认等。
2.3 子宫输卵管造影的检查步骤和方法:在进行子宫输卵管造影前，患者需按照医生或技师的指导进行准备工作，如检查前排空膀胱、避免服用某些药物等。
检查过程中，患者需将骨盆抬高，并接受局部麻醉。
然后，医生会通过宫颈口将对比剂注入子宫腔中，并持续进行X光摄影或其他成像技术观察对比剂在输卵管中的流动情况，以获取清晰的影像。
生殖系统影像诊断学课件
27
I类 输卵管角部梗阻
28
II类 输卵管峡部梗阻
29
III类 输卵管远端完全梗阻
30
IV类 输卵管远端部分梗阻无弥散
31
V类 输卵管远端部分梗阻有弥散
32
两侧角部梗阻
一侧峡部一侧远端梗阻
两侧峡部梗阻
一侧远端一侧角部梗阻
33
（二）CT
子宫体：横臵椭圆或圆形软组织影，边缘光滑，CT 值40-70Hu，其中央密度稍低。 子宫颈：在宫体下方层面，呈梭形软组织影，长径 一般不超过3.0cm。 卵巢难以显示，卵泡表现为附件区类圆形的囊性低 密度影，边界光整，长径一般不超过3.0cm。 输卵管通常不能被显示。 子宫前方为膀胱，后方有直肠。膀胱、子宫、直肠 之间可有肠袢存在。 增强扫描，正常子宫肌明显均一强化。卵巢、输卵 管仍难以显示。
（一）前列腺解剖
前列腺是男性生殖器官的最大附属腺，形似粟子或 倒锥形，直肠前，其内有尿道和射精管通过。可分 底、体和尖三部分。 在30岁以前，其上下径平均为30mm，前后径为23mm， 左右径为31mm；在60-70岁，此三径平均值分别为 50mm、43mm和48mm。
4
（二）子宫输卵管造影
方法：40%碘化油；于月经干净后5--7天内施行；经宫 颈口注入。 适应症：不孕症、了解生殖器官畸形；寻找子宫出血原 因、观察绝育后输卵管情况和观察子宫及附件肿瘤等对 子宫输卵管的影响等。 禁忌症：生殖器官急性炎症、月经期或子宫出血、高热、 妊娠期及子宫恶性肿瘤；刮宫术后或子宫手术后内膜未 修复者。
14
（三）MRI检查
极高的敏感性和准确率，是目前最佳的影像 诊断手段。 还可用于睾丸疾病的诊断。 脂肪抑制技术的成熟、快速序列的发展、线 圈的改进使MRI更有优势。
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
21:22:13
3
正常解剖
成人子宫自宫颈至宫底约7~8cm，左右横径 4~5cm.前后径2~3cm，产后子宫可略大，绝经后 子宫萎缩变小。 增强扫描时，宫腔显示呈一疏散“T”形结构。 有时在子宫旁脂肪内可见阔韧带呈高密度带状影 伸向两侧，阔韧带内含有许多血管、淋巴管和淋 巴结，这些结构CT上呈稍高密度影。
子宫肌瘤
临床表现
大多数患者无症状，其临床表现与肌瘤的生长部位、 大小、生长速度有关。 最常见症状是月经改变，表现为经量增多，经期延 长、阴道不规则流血。 肌瘤压迫膀胱及输尿管时出现尿频、尿潴留、肾积 水等。浆膜下肌瘤发生蒂扭转时可出现急腹症。 妇科检查可发现子宫增大，或在腹部扪及质硬肿块 与子宫相连。
陈欣
泸州医学院附属医院放射科
21:22:12 1
内容提要
女性生殖系统解剖 女性生殖系统检查技术 女性生殖系统先天发育异常 子宫肌瘤 宫颈癌 宫内膜癌 卵巢囊肿 卵巢囊性瘤/癌 不育不孕
21:22:12
2
子宫
– 子宫位于膀胱后方，分宫颈和宫体两部份，宫体和 宫颈的比例，在婴儿期为1∶2，成年后则为2∶1。 – 宫颈长约2cm，在横断面上呈横行卵圆形软组织结 构，横径一般不超过3cm，宫颈管内有时可见气体。 – 宫体的形态在很大程度上取决于膀胱充盈程度，膀 胱完全充盈时子宫竖立，CT上子宫横行断层，膀胱 空虚时子宫趋于横位。
小较一致，胶原纤维极少。
退变型 60%平滑肌瘤中可见有广泛的退行性变，
如透明变性、粘液变、出血、坏死囊变、钙化等。
21:22:13 25
子宫肌瘤 (Uterine Leiomyoma)
概述
子宫肌瘤是子宫最常见的良性肿瘤，由于宫平滑肌 细胞增生形成，好发于40～50岁，平均45岁。正常 育龄期妇女中20%～30%患有大小不等的子宫肌瘤。 发生原因可能与激素水平有关。
21:22:13 27
子宫肌瘤 CT表现 子宫外形呈分叶状增大，或自子宫向外突出的实性肿块，境
界清楚，宫旁脂肪层存在，如发生肿瘤坏死，可见不规则的 低密度区。 长期存在的子宫肌瘤可发生钙化，如见子宫分叶状增大并含 钙化，诊断较为明确。 肿块内出现气体通常说明感染，但有的肿瘤内部坏死也可出 现少量气体。 增强扫描子宫肌瘤强化不如正常子宫肌肉。 增强扫描有利于子宫肌瘤的诊断与鉴别诊断。
21:22:13
5
妇科Ｘ线检查
普通检查
透视与摄片的临床用途
检查节育环位置、形状——有价值 检查胎位位置、异位妊娠等——已淘汰
比较影像学 对于女性生殖系统疾病，各种影像检查技术有不同 的适应症。
超声检查：首选检查方法。 MRI检查：先天性畸形、良恶性肿瘤的诊断、分期 有很高价值。 CT检查：具有一定辐射性，应慎用。
21:22:13
23
子宫肌瘤
病理 子宫肌瘤多发生于子宫体部，少数也可位于颈部， 可单发也可多发，大小不等。根据其生长部位可分 为壁内肌瘤(占60%～70%)、粘膜下肌瘤(20%～
30%)和浆膜下肌瘤，浆膜下肌瘤突入阔韧带者称为
阔韧带肌瘤。
21:22:13
24
子宫肌瘤
病理类型 普通型 主要是由排列成旋涡状或栅栏状的平滑 肌束构成，内有大小不等的胶原纤维。 细胞型 主要由排列致密的细胞团构成，细胞大
子宫输卵管造影
继发性不孕输卵管再通术
输卵管再通（1）
输卵管再通（2）
检查方法 检查前2h内分次口服1%泛影葡胺1500ml左右。 有时需向直肠内灌入1%泛影葡胺500ml，充盈直
肠和乙状结肠。 女性已婚者，阴道内应放纱布塞子，以显示阴道 和宫颈位置，但应避免将塞子深放到阴道穹窿部， 以免把宫颈误为肿块。 常规病人仰卧位，扫描自耻骨联合下缘起向上至 髂前上棘，层厚10mm，层距10rnm。 膀胱CT，扫描前让病人大量饮水，使膀胱胀满。 一般需要增强扫描。
21:22:13
28
子宫肌瘤
鉴别诊断
子宫肌瘤与宫体癌CT平扫时密度相似， 增强扫描时，正常子宫肌层及肌瘤组织 同样强化而宫体癌则呈不均匀强化，宫 体癌坏死组织多不强化。 迅速膨胀性生长的肿瘤，特别是绝经期 后的妇女，提示为子宫肉瘤，局部淋巴 结肿大进一步提示为恶性肿瘤。
29
21:22:13
序列 T1WI
普通型 稍低于肌层 均匀
退变型 等于肌层或内低外高环节 均匀或不均匀 高信号(钙化时为低信号) 不均匀 边界清
子宫浆膜下肌瘤
21:22:13
30
子宫浆膜下肌瘤
21:22:13
31
子宫肌瘤
21:22:13
32
子宫壁间肌瘤
21:22:13
33
MR表现
子宫呈分叶状增大，肿块突出宫腔或腹腔，表面光滑， 与周围组织分界清晰。MR可显示0.5cm的病灶，且能准 确定位。 不同病理类型的MR信号不同。见下表
21:22:13
7
妇科Ｘ线检查
妇科Ｘ线检查
造影检查
子宫输卵管造影
用于子宫输卵管疾病和先天性发育不全、 变异的诊断
造影剂 ４０％碘化油 水溶性造影剂 引入途径——直接引入
子宫输卵管造影
子宫输卵管造影
子宫输卵管造影
子宫输卵管造影
子宫输卵管造影
21:22:13
18
女性盆腔扫描正常表现
21:22:13
19
女性盆腔扫描正常表现
21:22:13
20
女性盆腔扫描正常表现
ห้องสมุดไป่ตู้21:22:13
21
常见病变的CT、MRI诊断
21:22:13
22
子宫肌瘤(Uterine Leiomyoma)
概述
子宫肌瘤是子宫最常见的良性肿瘤， 由于子宫平滑肌细胞增生形成，好发 于40～50岁，平均45岁。正常育龄期 妇女中20%～30%患有大小不等的子宫 肌瘤。发生原因可能与激素水平有关。
21:22:13
4
正常解剖
卵巢和输卵管
首先定位子宫底的梯形结构，即可辩认输卵管或 卵巢韧带的走行。正常卵巢呈卵圆形，大小约 3×1.5cm，常不能同周围小肠相区别。它通常位 于子宫角后外侧的卵巢窝内。 卵巢的位置也取决于膀胱的充盈程度，因输尿管 位于卵巢后方，输尿管显影后就易于辨认卵巢。
