聚合物锂离子电池芯检验规范

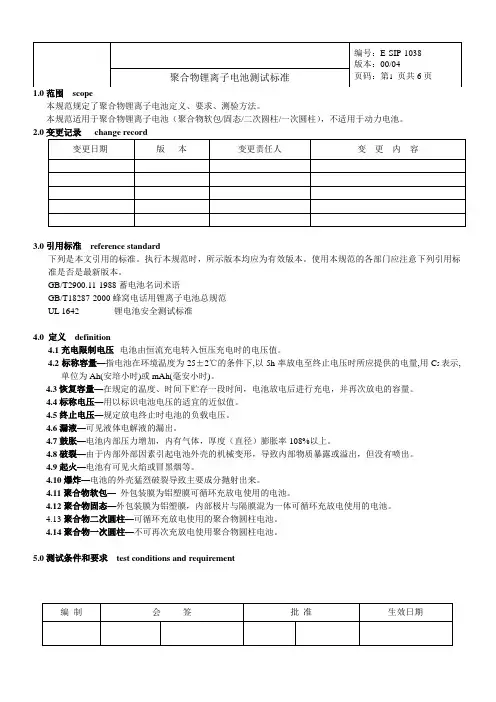

聚合物锂离子电池测试标准
1.0范围scope本规范规定了聚合物锂离子电池定义、要求、测验方法。
本规范适用于聚合物锂离子电池（聚合物软包/固态/二次圆柱/一次圆柱），不适用于动力电池。
2.03.0引用标准reference standard下列是本文引用的标准。
执行本规范时，所示版本均应为有效版本。
使用本规范的各部门应注意下列引用标准是否是最新版本。
GB/T2900.11-1988蓄电池名词术语GB/T18287-2000蜂窝电话用锂离子电池总规范UL 1642 锂电池安全测试标准4.0 定义definition4.1充电限制电压--电池由恒流充电转入恒压充电时的电压值。
4.2标称容量—指电池在环境温度为25±2℃的条件下,以5h率放电至终止电压时所应提供的电量,用C5表示,单位为Ah(安培小时)或mAh(毫安小时)。
4.3恢复容量—在规定的温度、时间下贮存一段时间，电池放电后进行充电，并再次放电的容量。
4.4标称电压—用以标识电池电压的适宜的近似值。
4.5终止电压—规定放电终止时电池的负载电压。
4.6漏液—可见液体电解液的漏出。
4.7鼓胀—电池内部压力增加，内有气体，厚度（直径）膨胀率108%以上。
4.8破裂—由于内部外部因素引起电池外壳的机械变形，导致内部物质暴露或溢出，但没有喷出。
4.9起火—电池有可见火焰或冒黑烟等。
4.10爆炸—电池的外壳猛烈破裂导致主要成分抛射出来。
4.11聚合物软包—外包装膜为铝塑膜可循环充放电使用的电池。
4.12聚合物固态—外包装膜为铝塑膜，内部极片与隔膜混为一体可循环充放电使用的电池。
4.13聚合物二次圆柱—可循环充放电使用的聚合物圆柱电池。
4.14聚合物一次圆柱—不可再次充放电使用聚合物圆柱电池。
5.0测试条件和要求test conditions and requirement5.1测试条件Testing conditions除非测试项目另有规定,本规范中各项测试应在以下条件下进行：温度:25℃±2℃; 相对湿度:45%±20%;大气压力:86kPa—106kPa5.2测量仪表与设备要求Requirement of the testing equipment and meter测量电压的仪表准确度应不低于0.5级,内阻应不小于10kΩ/V。
锂离子电池测试规范A1 -
记录放电时间以及测量测试后的开路电压。
7.4.3判断标准：放电时间不低于5h；
测试5低温放电测试
7.5.1目的：模拟在0.2C5mA或1C5mA电流放电的情况下电池的放电时间。
7.5.2步骤
按照6.4.1中的充电方式进行完全充电；
②以1C5mA (小电池和常规电池) /0.5C5mA (大电池)电流恒流充电至4.2V，再进行恒压充电至电流下降至0.05C5mA，充电停止；
③搁置10 min；
④以1.0C5mA (小电池和常规电池) /0.5C5mA (大电池)电流恒流放电至3.0V；
⑤重复上述步骤①~④；
⑥每50次循环测一次电池的开路电压、厚度；
6
10
24h
154h
7.7.3温度循环测试曲线（1个循环）
7.7.4判断标准：
电池不起火、不爆炸，不漏气，不漏液（不漏液需满足表1）。
测试8荷电保持能力测试
7.8.1目的：电池的放电时间
7.8.2步骤
①按照6.4.1中的方式进行0.2C5A完全充电；
②存放：室温下，开路搁置28 d(天)；
放电：0.2C5A放电至3.0V，同时用记录放电到3.0V所用的时间。
除非特别规定，电池充放电时间间隔为10min。
七、通用可靠性测试
Ⅰ电性能测试
测试1放电性能测试
7.1.1目的：评估电池在指定电流放电的情况下，电池的放电时间或容量。
7.1.2步骤
按照6.4.1的充电方式进行完全充电；
静置0.5h~1h后，测量测试前的OCV、阻抗；
③在23±2℃环境温度下以0.5C5mA放电到3.0V终止；
锂电芯进料检验标准
注:量测工具的绝缘,避免正负极短路。
6.8 功能检验（电性能测试） 6.8.1项目
检验项目 内容描述
检验工具/方
式
缺陷类型 CR MA MI 卷芯 上下摇晃电芯，卷芯不能晃动而造成内响 手动 ◎ 极性
正负极性与喷码标识一致，不能出现反向 万用表
⊙ 电压
电池在包装时需处于半充满状态,3.6～3.9V
万用表
◎
配对电压≤10毫伏
内阻 测试内阻在承认书要求范围内
内阻测试仪
◎ 配对内阻≤5毫欧
◎ 容量
按承认书所要求充放电电流大小，进行分容，须在规格范围内
分容柜
◎
6.8.2检测方法
容量：打开分容柜，电脑分别设置充放电电流的大小、容量、电压（按按承认书要求），将电池卡入测试夹具，启动分容程序，分容完毕，电脑会记录电池容量。
（充放电电流大小的计算，例如：0.5C 、0.2C 、1C ，其中的C 表示电池的标称容量；2200MAh 电芯，0.5C 充放电=0.5×2200=1.1A 充放电，其它以此类推。
方式
CR
MA
MI
结构、尺寸
电芯本体长、直径，使用游标卡尺进行测量，测量结
果应符合电芯的规格要求，详细尺寸公差参照承认书
所要求（A 、B ）
目测/游标
卡尺
◎
重量
符合承认书所要求重量（详见承认书）
电子称
◎。
聚合物电池检验标准
8.1 包装检验
序号 缺陷名称
1
无标识
2
标识错误
3
产品混装
4
包装材料不符
5
包装材料破损
6
短装
描述
内包装袋或外包装箱未贴标签纸。 标识的产品名称、编码、数量等与内装产品不符，或标识内容不全。 不同产品混装在一起。 胶袋外箱、珍珠棉、纸箱、吸塑盘的规格尺寸不合要求，或未按规范包装。 包装材料破损，难以对货物起到保护作用。 包装盒内少装、漏装、错放配件等
并且封装时通过加热与铝塑膜热熔密封粘合在一起防止漏液。一个极耳是由两片胶片把金属带夹在中间。
本文件版权归 MIPOW 所有，不得复印、转发，若有需要请向文控部门索取 3
文件名称
深圳宝嘉能源有限公司 聚合物电池检验标准
7.2 铝壳锂电芯外观检验 检验项目
内容描述
喷码标识 应喷码标识且标识清楚
氧化或生锈 点焊面氧化或不能有生锈和腐蚀
文件名称
深圳宝嘉能源有限公司 聚合物电池检验标准
文件编号
版本
制定日期
页次
SIP -QC- -824-004/A1 A2
2012-12-7 2 of 11
1.目的：
制定此检查标准，明确检验内容、方法及检验基准，为 QC 检验与生产过程区分良品与不良品提供可靠依据， 从而确保出货产品的品质达到客户的要求。 2.范围
本文件版权归 MIPOW 所有，不得复印、转发，若有需要请向文控部门索取 6
文件名称
深圳宝嘉能源有限公司 聚合物电池检验标准
文件编号
版本
制定日期
页次
SIP -QC- -824-004/A1 A2
2012-12-7 7 of 11

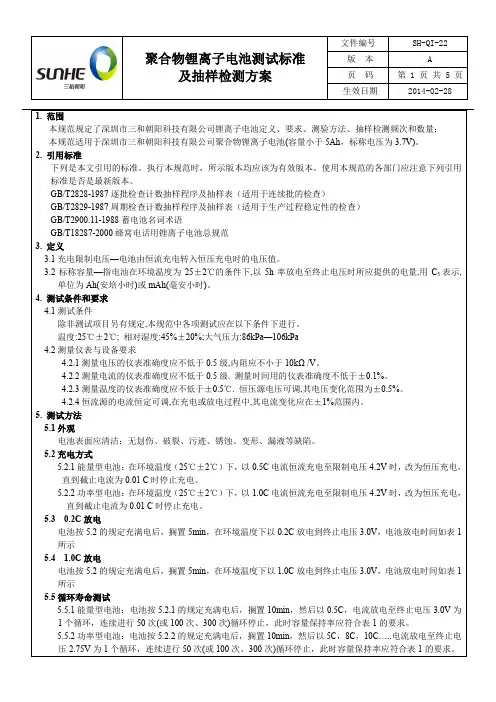

聚合物锂离子电池测试标准及抽样检测方案-A
SH-QI-22 A 第 1 页 共 5 页 2014-02-28
聚合物锂离子电池测试标准 及抽样检测方案
版 页
本 码
生效日期
1. 范围 本规范规定了深圳市三和朝阳科技有限公司锂离子电池定义、要求、测验方法、抽样检测频次和数量； 本规范适用于深圳市三和朝阳科技有限公司聚合物锂离子电池(容量小于 5Ah，标称电压为 3.7V)。 2. 引用标准 下列是本文引用的标准。执行本规范时，所示版本均应该为有效版本。使用本规范的各部门应注意下列引用 标准是否是最新版本。 GB/T2828-1987 逐批检查计数抽样程序及抽样表（适用于连续批的检查） GB/T2829-1987 周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查） GB/T2900.11-1988 蓄电池名词术语 GB/T18287-2000 蜂窝电话用锂离子电池总规范 3. 定义 3.1 充电限制电压—电池由恒流充电转入恒压充电时的电压值。 3.2 标称容量—指电池在环境温度为 25±2℃的条件下,以 5h 率放电至终止电压时所应提供的电量,用 C5 表示, 单位为 Ah(安培小时)或 mAh(毫安小时)。 4. 测试条件和要求 4.1 测试条件 除非测试项目另有规定,本规范中各项测试应在以下条件下进行。 温度:25℃±2℃; 相对湿度:45%±20%;大气压力:86kPa—106kPa 4.2 测量仪表与设备要求 4.2.1 测量电压的仪表准确度应不低于 0.5 级,内阻应不小于 10kΩ /V。 4.2.2 测量电流的仪表准确度应不低于 0.5 级. 测量时间用的仪表准确度不低于±0.1%。 4.2.3 测量温度的仪表准确度应不低于±0.5℃. 恒压源电压可调,其电压变化范围为±0.5%。 4.2.4 恒流源的电流恒定可调,在充电或放电过程中,其电流变化应在±1%范围内。 5. 测试方法 5.1 外观 电池表面应清洁；无划伤、破裂、污迹、锈蚀、变形、漏液等缺陷。 5.2 充电方式 5.2.1 能量型电池：在环境温度（25℃±2℃）下， 以 0.5C 电流恒流充电至限制电压 4.2V 时，改为恒压充电， 直到截止电流为 0.01 C 时停止充电。 5.2.2 功率型电池：在环境温度（25℃±2℃）下， 以 1.0C 电流恒流充电至限制电压 4.2V 时，改为恒压充电， 直到截止电流为 0.01 C 时停止充电。 5.3 0.2C 放电 电池按 5.2 的规定充满电后，搁置 5min，在环境温度下以 0.2C 放电到终止电压 3.0V，电池放电时间如表 1 所示 5.4 1.0C 放电 电池按 5.2 的规定充满电后，搁置 5min，在环境温度下以 1.0C 放电到终止电压 3.0V，电池放电时间如表 1 所示 5.5 循环寿命测试 5.5.1 能量型电池：电池按 5.2.1 的规定充满电后，搁置 10min，然后以 0.5C，电流放电至终止电压 3.0V 为 1 个循环，连续进行 50 次(或 100 次、300 次)循环停止，此时容量保持率应符合表 1 的要求。 5.5.2 功率型电池：电池按 5.2.2 的规定充满电后，搁置 10min，然后以 5C，8C，10C…..电流放电至终止电 压 2.75V 为 1 个循环，连续进行 50 次(或 100 次、300 次)循环停止，此时容量保持率应符合表 1 的要求。
聚合物电芯外观检验标准
降级为A4品
凹点处刺破尼龙层或铝层。
▲
2
凸
占
八、、
电芯包装膜表面平滑无凸点
▲
当电芯包装膜表面面积w25cm2时，凸点w6处（电 芯面积较大时，凸点个数与芯体膜面面积对应递 加）
▲
包装膜凸点未露 铝层
当电芯包装膜表面面积w25cm2时，凸点〉7处（电 芯面积较大时，凸点个数与芯体膜面面积对应递 加）
▲
腐蚀区域为非封 焊边及R角位置 且包装膜未分层
1、 电解液腐蚀面积〉芯体面积的1/10;
2、 电解液腐蚀区域为封焊边或R角位置；
▲
包装膜未分层，降 级为A4品
电解液腐蚀区域包装膜已分层
▲
7
封边
不良
1、封边处无尖锐异物、破损、挤胶；
2、封边无错位
▲
2、封边处破损，但封边宽》2mm
▲
8
极耳
不良
1、极耳无氧化、粘胶、脱落、烧伤，上锡良好；
▲
降级为A4品
包装膜凸点露铝层。
▲
3
划 痕
电芯包装膜表面平滑无凸、凹感
▲
当电芯包装膜表面面积w25cm2时，划痕w4条， 划痕小于芯体的长度或宽度
▲
包装膜划痕处未 刺破尼龙层及铝
层
芯体包装膜划痕处刺破尼龙层或铝层
▲
4
起皱
电芯包装膜表面平滑无凸、凹感
▲
隔膜起皱类
▲
极片起皱类（表现为芯体边缘或R角起皱）
▲
降级为A5品
极片起皱类（表现为芯体边缘或R角起皱），但经
测试电压压降超出5mV/day
▲
5
压伤
电芯包装膜表面平滑无凸、凹感
▲
(完整版)聚合物电池检验规范
适用于公司数码部所有聚合物电池类来料检验。
3.内容：
3-1.抽样方案：依据MIL-STD-105E，IL=II，AQL：CR=0、Maj.=0.65、Min.=1.5；
3-2.本规范采用单次抽样正常检验；
3-2.缺陷定义：
CR（Critical）:致命缺陷，对产品使用、维修或有关人员会造成危害或不安全的缺陷，抵触安全规格要求的；
无异常。
分容及振动测试每批次分别抽取5PCS样品；
文件编号：
文件名称：聚合物电池检验规范
版本/版次：
页 码：4 OF 4
检查要点
内容描述
跌落试验
将充饱电后的电池从1米高度跌落在混凝土表面上，从X/Y/Z三个方向各自由跌落1次；
4.2.检验条件：
相对温度：25℃±10℃,相对湿度：45％~85％
光照条件：在正常灯光照射下，光源300~500Lux，距物品0.8~1米
视距：眼睛与物品距离25~30cm
视角：呈30°~45°(前后左右摇摆)
目视时间：物品之每一面注视5~10秒；视力要求：≥0.8（裸视或经矫正后）
4-3.检验工具：
和方式与样品/BOM/承认书不一致；
2.双面胶/海绵贴粘性不良，短缺、裁剪不齐、锯齿状、倾斜、毛边、
*
褶皱等；
3.双面胶离型纸脱离、翘起、褶皱；内部毛发、颗粒装异物等；
*
4.麦拉胶纸/高温胶纸翘起、褶皱，内部毛发、颗粒装异物等；
*
5.保护板元件、电芯两极外露；
*
结构尺寸
1.结构形状及部件位置、规格、单体重量是否符合图纸要求；
IMP:初始内阻：阻值应＜150MΩ
OVC:过流保护：电流值在3～6A间；
聚合物电池检验规范
版本： 页码：1 OF 4
聚合物电池检验规范
制订人：
日期：2013-07-23
审核人：
日期：
审批人： 修订状态： 版本 版次
日期：
修订内容摘要
修改人
批准人
生效日期
文件编号： 文件名称：聚合物电池检验规范 版本 /版次： 页 码：2 OF 4
1. 目的： 明确聚合物电池类来料品质验收标准，使来料质量更好的符合我司要求。 2. 范围： 适用于公司数码部所有聚合物电池类来料检验。 3. 内容： 3-1. 抽样方案：依据 MIL-STD-105E， IL=II，AQL： CR=0、Maj.=0.65、Min.=1.5； 3-2. 本规范采用单次抽样正常检验； 3-2. 缺陷定义： CR （ Critical ） : 致命缺陷，对产品使用、维修或有关人员会造成危害或不安全的缺陷，抵触安全规 格要求的； MAJ （ Major ） : 不构成致命缺陷的，但可能造成故障，或对单位产品预定的目的使用性能会有严重的 降低的缺陷，或妨碍到某些主要的功能的缺陷； MIN（ Minor）: 不构成致命缺陷或严重缺陷，只对产品的有效使用或使用性能有轻微的影响的。 注： 1 MAJ=2 MIN 4. 检验项目及标准： 4.1.参照标准：样品（包含限度样品）、承认书、BOM 等 4.2.检验条件： 相对温度：25℃±10℃,相对湿度：45％~85％ 光照条件：在正常灯光照射下，光源 300~500Lux，距物品 0.8~1 米 视距：眼睛与物品距离 25~30cm 视角：呈 30°~ 45°(前后左右摇摆) 目视时间：物品之每一面注视 5~10 秒；视力要求：≥0.8（裸视或经矫正后） 4-3.检验工具： 防静电手环、防静电手套/指套、卡尺、电池综合测试仪等 4-4.检验内容及判定标准： 检查要点 内容描述 1.外箱四周有严重受潮、破损、变形、油污、开裂、碰撞等现象； 2.包装箱铆钉或其它组件有存在刮伤、压伤本体的隐患； 3.包装箱上有其它无关的杂乱的文字信息（人为造成）； 4.外箱上下层未垫有平卡 5.包装方式符合科学性运输、搬运要求。 1.核对外箱内容未按 SKD 图档要求印刷； 2.PO#、Part Code 等信息漏填(印)、涂改、错误等； 3.外箱及内部有任何中文标贴； 1.数量有短缺； 2.没有良好防碰撞及防振动保护，如使用刀卡、气泡袋、吸塑盒等； 3.检查所包装产品与物料标贴所述一致，同批包装中出现混装有其它 型号或杂物； 4.有要求附供应商出货检验报告的有遗漏。 5.电池有晃动，输出引线用较之固定。 1.喷码/ 标贴内容、方向、位置、颜色与样品不同； 2.喷码字体 /标贴不清晰无法辨识，倾斜、飞油等。 3.本体开裂、破裂、鼓起、漏液、变形、划伤、压伤、穿孔等； 4.表面脏污、划痕、压痕、生锈等； 缺陷类别
检验标准(电芯聚合物)
缺陷名称
外观标准要求
检验工具/方式
缺陷类型
CR
MA
MI
喷码标识
应有喷码标识且清楚
目测
◎
点焊面氧化或生锈
表面氧化或不能有生锈和腐蚀
◎
漏液
任何目视条件下无漏液现象
⊙
凹陷
不允许
⊙
鼓胀
不允许
⊙
脏点
不允许
◎
划伤
不允许
◎
5.8 结构、尺寸检验：
检验项目
内容描述
检验工具/方式
缺陷类型
组合正确，电压符合要求（串联电压相加，并联电压相等）
万用表
◎
电压一致性
已配对电池压差不能超过10mv
万用表
◎
单个电芯电压
用万用表测得电池电压不底于3.70V，不能高于4.2V
万用表
◎
单个电芯内阻
测试内阻与样品承认书不符
电池综合测试仪
◎
用内阻测试仪在23±2oC条件下，内阻不能高于50毫欧
◎
充放电测试
○
极耳烧伤
不允许
◎
极耳胶片长度
靠电芯极耳封边起≤1.5mm胶片可放行
◎
极耳点焊
正极铝转镍，不允许虚焊、脱焊
⊙
极耳不整齐
叠片左右不整齐、上下不整齐（不允许）
◎
极耳偏心距不准确
点焊、定位、修剪焊趾、一次热封，不居于铜、铝极耳中央或歪斜（不允许）
◎
极耳氧化或电解液腐蚀
允许轻微表面氧化或电解液腐蚀(具体见实物样板)
5.1.2 检验员目视距离及时间：目测距离为30～40cm，视线与观察面所成角度为30～90°。
聚合物电芯可靠性测试规范(参考)
3
0
3
0
3
0
3
0
4（ 测试环境：除非另有规定，本规范中各项试验应在试验的标准大气条件下进行：温度
15℃～35℃ ；相对湿度 45%～75% ；大气压力 86kPa～106kPa 。
5（ 测量仪表与设备要求（量程要求）：
5.1 测量电压的仪表准确度应不低于0.5级，内阻不应小于10kΩ/V ；
5.2 测量电流的仪表准确度应不低于0.5级 ；
附：测试结果记录表
恒宇新能源有限公司
聚合物电芯可靠性测试规程
文件编号 版本号
执行日期 页码
RD-MI-1437 A/1
2012-03-28 第3页 共 39 页
抽样规定
1（ 目的：为测试人员提供电芯可靠/安全性能测试抽样方法，确保开发及生产的产品符合规
定的质量要求。
2（ 适用范围：适用于精进能源有限公司聚合物电芯性能鉴定抽样。
2012-03-28 第2页 共 39 页
目录
项目
页码
抽样规定--------------------------------------------------------------3
放电性能--------------------------------------------------------------4
RD-MI-1437 A/1
2012-03-28 第6页 共 39 页
4．测试设备：锂离子聚合物容量测试仪
5．测试程序： 5.1测试任务的确定：测试人员接到测试通知并进行确认。 5.2测试工作的开展： 5.2.1采用成品批号进行每批电芯抽样，记录抽样电芯型号批号编号。 5.2.2安排测试通道并正确填写测试标准要求，审核确认。 5.2.3启动测试
锂离子电池检验规范
1适用范围：本检验规范适用于手机的锂离子电池的进货检验。
2 检测用仪表、设备：2.1计算机(含力兴测试软件) 1台2.2电池程控测试仪（PCBT-138-8D-A） 1台2.3电池内阻测试仪（DK3000A）1台2.4游标卡尺（0.02mm）1把2.5万用表（3位半以上）1台2.6恒流恒压电源1台2.7产品外观杂物测定图表1张3 检验数量：尺寸检验10pcs外观检验一般检查水平Ⅱ，AQL=1.0出货电压及内阻一般检查水平Ⅱ，AQL=1.0容量及放电平台3pcs以上（含3pcs）跌落试验3～5pcs短路保护3～5pcs过充保护3～5pcs4检验步骤：4.1出厂检验报告检查核对产品编号、型号及日期；各检测项目要有检测结果、记录是否填写完整、数据符合规定要求。
(注：电池有效期为一年，超过一年的电池应先作活化处理，然后再进行检验)4.2编码检验根据收料单中填写的信威编码查验送检的电池是否和编码库中的描述相符。
4.3外观4.3.1电池产品的外表面以及标牌表面应色泽均匀、清洁、无划痕及机械损伤4.3.2电池外观应保持完好，无变形、无漏液4.3.3正负极触点不得有划伤、发暗、变形及污迹等异常现象4.3.4对于表面喷漆的电池，喷漆要均匀，无掉漆、堆积、皱纹及脏污等外观不良缺陷。
喷漆缺陷点要求：异色点不能超过0.08mm2 ，同色点不能超过0.20mm24.4尺寸及配合电池结构尺寸应符合图纸要求电池与手机应配合良好且牢固不松动4.5 电性能要求4.5.1出厂电压使用万用表测量电池正负极，电池出厂电压应≥3.85V4.5.2内阻使用电池内阻测试仪（AC1KHz），测量电池正负极之间的内阻值，内阻应不大于150mΩ4.5.3容量电池充满后，搁置0.5h～1h，以0.5C5A电流恒流放电到截止电压。
如果测试结果大于额定容量，则判定容量合格；如果测试结果小于额定容量，则减小放电电流，以0.2C5A电流恒流放电到截止电压，如果测试结果大于额定容量，则判定容量合格，否则判定容量不合格。
聚合物锂离子电芯检验总规范
聚合物锂离子电芯检验规范1目的本标准规定了****新能源有限公司聚合物锂离子电芯的常规测试方法和要求，及质量评定程序；提供公司产品开发的依据，并在此基础上进行电芯的品质、安全性和风险性评价。
2适用范围本规范规定了****新能源有限公司生产的聚合物锂离子常规电芯各项性能的测试方法、要求及质量评定程序。
本规范仅在****新能源有限公司内部使用，对外标准以产品规格书为准。
所有测试方法如引用标准，本公司按照本规定的标准进行测试，原则上参考引用标准。
对于特定产品的开发参照本标准，作为评估风险的依据，但相关项目不作为最后判定依据。
具有明确客户接受的规格书产品的检测，可以依规格书检测，相应的质量风险由相关人员承担。
3职责与权限3.1检测中心负责本标准的制定和修订；3.2检测中心负责本标准的执行和维护。
4定义:4.1聚合物锂离子电芯 Polymer Lithium Ion Battery（PLIB）指采用铝塑包装膜为外壳的叠层式或卷绕式锂离子电芯，指不具备有特殊的功能和要求的电芯简称聚合物锂离子常规电芯（包括高温电芯）。
4.2充电限制电压 Limited Charge Voltage按****新能源有限公司规定，电芯由恒流充电转恒压充电时的电压值4.20V。
4.3放电截止电压 Cut-off Voltage电芯终止放电时的电压3.00V。
4.4额定容量 Rated Capacity指电芯在环境温度为20±5℃时，以5h时率放电至终止电压时所提供的容量，用C5表示,单位Ah(安培小时)或mAh(毫安小时)。
4.5基准电流 Basic Current充放电电流必须以额定容量为基准,电流值用ItA的倍数表示,其中ItA=C h/1h.。
4.6漏液：L eakage指电芯或电池有可见的电解液溢出。
4.7破裂 Rupture由于内部或外部的因素而引起的电芯外壳或电池壳体发生的机械损坏，导致内部物质暴露或溢出，但没有喷出。
聚合物电芯出货检验作业指引书2
1.0目的和适用范围1．1目的：规范我司聚合物电芯包装前检验和出货前检验的操作方法及判定标准，确保出货成品电池各项品质标准符合客户要求。
1．2适用范围：适用于邦凯公司聚合物电芯出货检验。
2.0 定义致命缺陷（CR）：指若超过规定的特性值要求，会直接影响产品的的安全性和造成产品整机功能丧失的质量特性。
严重缺陷（MA）：指若超过规定的特性值要求，会造成产品部分功能丧失的质量特性。
轻微缺陷（MI）：指若超过规定的特性值要求或外观不良，暂不影响产品的功能，但可能会引起产品的功能逐渐丧失的质量特性。
3.0 职责OQC：负责产品入库及出货前的品质检验并依据填报相关可追溯记录表单及出货品质异常的妥善处理，客诉改善情况的跟踪和效果确认。
品质部QE ：负责出货品质异常的原因分析处理，并对提出的纠正措施执行情况进行确认。
工程部 :负责提供技术支持及对工艺进行临时纠正或采取改善措施。
生产部 :负责执行相关部门的判定和提出的改善要求（意见）采取纠正行动,并参与拟定预防措施。
计划部 :确保订单的准确性一致性，必要时组织相关部门评审。
4．0检验计划与品质判定4．1按照《抽样计划》MIL-STD-105E-Ⅱ执行,致命缺陷AQL C=0，严重缺陷AQL=0.25,轻微缺陷AQL=0.65；如客户有特殊要求，则按客户要求执行。
4．2取样的分布率按70%执行，（如送检产品有10箱，取样样本n必须至少从7箱之中抽取）；特别说明：在检验中批量≤80PCS时采用全数检验，但容量抽检采用定量抽检（详见4.6）。
4．3常规性能测试及特殊检测项目以客户回签产品规格书为准。
4．4当检测结果显示不合格产品的个数大于或等于Re拒收值时,则OQC判退该送检批产品，并开出品质异常单及返工单，要求生产线进行产品100%返工全检，挑出的不良品按工程部提出的临时措施处理。
4．5如对电池外观有异议，参考客户签样标准，在无客户签样标准时参考内部品质外观限度样板。
电池与聚合电芯检验规范
18650电池检验标准
一、目的
对本公司产品电池进行质量监控，以达到公司的品质要求。
二、范围
适用于所有18650圆柱型锂离子电池的技术参数及测试标准。
三、抽样计划
来料抽验方式,采用 LEVEL II正常单次抽验计划,进行随机抽样.
(除电气性能测试按规定抽样外)
允收水准（AQL）为：CR=0，MA=，MI=。
四、缺陷定义
CRI：制品凡具有危害使用者、携带者的生命或安全之缺失；
MAJ：制品单位使用性能不能达到预期之目的或显着的减低其实用性质的缺点；
MIN：实际上不影响制品的使用目的之缺点；
五、检验条件及设备
在600-800Lux光源下检验,且光源距离材料75 ±5cm；
检验员目视距离及时间：目测距离为30～40cm，视线与观察面所成角度为30～90°；
目视时间为：3-5S；
视力：具有正常视力——视力和色感。
所使用的仪器和设备：分容仪、直流电源、数字式万用表、电池综测仪、游标卡尺、电子称。
六、检测标准
注:适用于零部件验证,测试数量每批次5PCS。
聚合物锂电池成品检验标准
SS A R 20 0 1
表面平整、清洁 胶纸 贴纸外观
目视检查表面平整度及清洁 表面平整无凸凹点、破损、漏液、无皱折、变 度 形、脏污、氧化等。 目视检查胶纸粘贴是否良好 粘贴整齐，无明显歪斜及严重皱纹。 目视检查贴纸表面是否良好 按锂电池外观检验判定标准进行判定 1.引线无明显色差 2.无烫伤、破损、露铜，表面无锡渣，尾部镀 目视检查各引线外观及印字 锡良好 是否良好 3.线材表面印字清晰，有安规标示 4.用0.5-1kg力拉扯引线，引线无脱落 5.插头引线极性正确 闻电解液气味 电芯无破损漏液，激光焊缝、注液孔无漏液
“*”的重点管控尺寸)
CRI：0 MAJ：0.25 MIN：0.40 SS A R 20 0 1
卡尺测量 卡尺测量 卡尺测量 直尺测量 直尺测量 卡尺或直尺测量
参照客户规格书进行判定 参照客户规格书进行判定 参照客户规格书进行判定 参照客户规格书进行判定 引线最大长度差≤3mm 参照客户规格书进行判定
箱 唛 检 查
吸塑盘 包装方式 箱唛
10Cartons/Lot
目视 目视
检查箱外唛头及印字是否正 箱唛内容参照订单，印刷文字及图案清晰 确
文件类别 标准文件 文件名称：聚合物锂电池成品检验标准
文件编号 版 本 页 码
A/0 2 of 2
成品缺陷判定基准：
项目
缺陷名称
零压 低压 高压 电压差大
缺点描述
Cri
判定 Maj
Min
√ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √
功能 高内阻 充放电不良 短路保护、充放电过流保护 NTC不良 低容量 长度不合格 宽度不合格 尺寸 厚度不合格 引线外露长度不合格 引线长度差不合格 其它尺寸(带“*”标记的)不合格 表面不平整 表面不清洁 胶纸不平齐 热缩膜不良 青稞纸贴斜 贴纸不良 电芯漏液 表面黏附锡渣 引线烫伤、破损 外观 金手指、五金片不良 胶壳色差 胶壳推钮不良 胶壳外观不良 胶壳超声不良 喷码、移印不良 条码不良 少引线 插头引线焊反 气胀发鼓 电解液残留 吸塑盘不良 数量不符合 包装 箱唛印错 箱号不正确 标贴不正确
聚合物电池检验规范
目测
◎
斑点、脏污
1m ㎡内 、 不可擦除的杂 0.50m ㎡内 ○ 电解液污染 不严 ON 层无 面只要包装膜无破损且不影
目测
◎
电解液污染 表面折皱/扭曲 压角 包装膜分层 压焊趾 5.4.2 尺寸检测 结构、尺寸
目测 目测 目测
◎ ◎ ◎ ◎ ◎
电芯 R 角处 ON 层分层长度≤5mm、宽度≤1mm
高低温测试
放电测试
◎
2
阳华数码集团公司 东莞联洲电子科技有限公司
文件编号 版本/次 制定日期 页次 万用表 检测工具/ 方式 振动测试仪 缺陷类型 CR Maj ◎ Min
聚合物电池进料检验规范
检验项目 振动测试 外部短路测试
内容描述 电池按标准要求正弦波振动，在三个相互垂直固定的方位 上每个方位进行 12 次 当电池在温度 45－55℃的环境中达到温度平ቤተ መጻሕፍቲ ባይዱ后进行， 外 电路的总电阻应小于 0.1Ω，
四、职责与权限： IQC 依据检验规范进行检验和判定。 品质主管/品质经理对于品质异常进行最终判定。 五、作业程序： 5.1 检验条件： 5.1.1 在 400－600Lux 光线下检验，且光源距离材料 60－75cm。 5.1.2 检验目视距离 30－40cm，视线与观察面所成角度 30－90°，目视时间：3－5S。 5.2 检验所使用的设备：数字万用表、内阻测试仪、游标卡尺。 5.3 电芯检验所依据资料：聚合物电池进料检验规范、承认规格书。 5.4 检验内容： 5.4.1 外观检测 检验项目 品名规格 喷码标识 极耳 极耳胶片长度 极耳焊接 极耳不整齐 极耳偏心距不准 确 极耳氧化或电解 液腐蚀 漏液 封边裂口/气泡 封边错位 封边斜 擦伤/裂纹 坑点 允许轻微表面氧化或电解液腐蚀(具体见实物样板) 任何目视条件下电芯应无鼓胀、变形、漏液现象 封边应无裂口/无气泡 极耳封边错位≤0.5mm 可放行 封边宽度符合要求即可 均可放行 无尖锐坑点且包装膜无破损可放行 内容描述 品名规格与规格书、BOM 表不符。 表面有正负极性、型号、容量、生产日期以及制造商代码。 在 40W 白炽灯照度下，30 ㎝距离可辨认，喷码的方向必 须符合要求。 极耳不能有烧伤现象， 靠电芯极耳封边起≤1.5mm 胶片可放行 检测工具/ 方式 目测 目测 目测 目测 目测 目测 目测 目测 目测 目测 目测 目测 目测 目测 目测 ◎ ◎ ◎
锂离子聚合物电池检验规范
外观及尺寸
电芯外观
外观不能有变形、漏液、刮花、爆裂等不良
AQL
●
目检
正负级导线浸锡端不能有氧化，无法上锡问题
AQL
●
绝缘胶纸包裹性
颜色与样品一致，包裹的导体不可外裸露
AQL
●
目检
正负极引线颜色
根据规格确认书尺寸及参考封样样品
AQL
●
目检
正负极引线安全间距
根据规格确认书尺寸及参考封样样品 ，360°扭动不短路
AQL
●
目检
线径及浸锡线长度
根据规格确认书尺寸及参考封样样品
3
●
目检+卡尺
保护板上的IC规格
对照封样样品上的标识，参考规格书上的IC型号
3
●
目检
电池喷码
喷码内容与样品不符
AQL
●
目检
喷码字体于样板不符
●
目检
字体不清楚，缺画、连画
●
目检
电池尺寸
根据规格确认书尺寸及参考封样样品
3
●
卡尺
引线长度
根据规格确认书尺寸及参考封样样品 超过±5mm
2锂离子聚合物电池检验规范检验项目检验方法及验收标准样板缺陷判定检验工具crmami来料包装及标签检查1外包装箱不允许有破损变形受潮湿2外包装箱标识应有供应商名称生产日期ok标贴规格型号物料代码产品颜色数量等来料名称与系统物料编号应一致电芯外观外观不能有变形漏液刮花爆裂等不良aql正负级导线浸锡端不能有氧化无法上锡问题aql绝缘胶纸包裹性颜色与样品一致包裹的导体不可外裸露aql正负极引线颜色根据规格确认书尺寸及参考封样样品aql根据规格确认书尺寸及参考封样样品360扭动不短路aql线径及浸锡线长度根据规格确认书尺寸及参考封样样品目检卡尺保护板上的ic规格对照封样样品上的标识参考规格书上的ic型号电池喷码喷码内容与样品不符aql电池尺寸根据规格确认书尺寸及参考封样样品卡尺引线长度根据规格确认书尺寸及参考封样样品超过5mm卡尺电池起鼓电池膨胀超过原尺寸的110特别厚度aql初始电压新电池来料38v41v储存超过6个月电池需100充电充到新电池出厂电压参考电池综合测试仪操作说明aql电池综合测试仪过流保护参考确认书参数及电池综合测试仪操作说明aql电池综合测试仪内阻参考确认书参数及电池综合测试仪操作说明aql电池综合测试仪容量参考确认书不低于标称容量测试方法参考锂电池容量测试储存612个月电池容量90
锂离子与锂子聚合物电池检验规范
好好学习社区更多优惠资料下载： 德信诚培训网 锂离子与锂子聚合物电池检验规范（ISO9001-2015）属性 检验项目 测试方法 测试标准 测试仪器外观装配 外观 检查需在600～800LUX 的日光灯下进行;用目测方法检查物品外观、结构。
目测时眼睛与待测物距离30-45cm ，眼睛与待检验产品45度角;产品每面检查时间为面8-12S 。
产品需与样品一致,不可出现脏污、破损、可见的划伤等。
CE 商标：C 的内圆与E 的外圆不相切及C 的外圆与E 的内圆不相切；距离小于0.3MM 即可；字体高度大于5MM 。
目测/菲林/针规/塞规/二次元 环保使用期限标示 目测 1、所有销售国内市场电池自07年3月1号生产，进料检验时产品本体必须有环保使用期限标示，如右图：字样。
依据承认书及封样样品标牌S/N码 1、检查需在600～800LUX 的日光灯下进行;用目测方法检查物品本体上的标签印刷内容。
(外观检查按照AQL 抽样水平进行) 2、使用扫描枪进行扫描。
(每批抽10片) 1、 印刷字迹清晰可辨，内容与图纸要求一致。
2、 条码可扫描，无重码/断码情况。
目视 扫描枪 尺寸 测量(每批抽5片) 依据对应的承认书及设计图纸 卡尺/二次元装配检查 物品装入对应成品中，观查是否符合要求。
(每批抽5片) 无过松或过紧现象、无阶梯感、与样机配合缝隙均匀，接触良好；扣位弹性正常。
样机 推力测试 针对采取上、下盖板的电池结构，采用推力计，将被测样品固定，推力计与被测试样品位置接触后水平均速加力进行测试。
((每批抽3片) 当推力计计数大于25N 时，保持10S ，盖板不脱落、松动即合格。
推力计。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
聚合物锂离子电池芯检验规范
1目的
本标准规定了聚合物锂离子电芯的常规测试方法和要求，及质量评定程序；提供公司产品开发的依据，并在此基础上进行电芯的品质、安全性和风险性评价。
2适用范围
本规范规定了生产的聚合物锂离子常规电芯各项性能的测试方法、要求及质量评定程序。
本规范仅在内部使用，对外标准以产品规格书为准。
所有测试方法如引用标准，本公司按照本规定的标准进行测试，原则上参考引用标准。
对于特定产品的开发参照本标准，作为评估风险的依据，但相关项目不作为最后判定依据。
具有明确客户接受的规格书产品的检测，可以依规格书检测，相应的质量风险由相关人员承担。
3职责与权限
3.1检测中心负责本标准的制定和修订；
3.2检测中心负责本标准的执行和维护。
4定义:
4.1聚合物锂离子电芯 Polymer Lithium Ion Battery（PLIB）
指采用铝塑包装膜为外壳的叠层式或卷绕式锂离子电芯，指不具备有特殊的功能和要求的电芯简称聚合物锂离子常规电芯（包括高温电芯）。
4.2充电限制电压 Limited Charge Voltage
按规定，电芯由恒流充电转恒压充电时的电压值4.20V。
4.3放电截止电压 Cut-off Voltage
电芯终止放电时的电压3.00V。
4.4额定容量 Rated Capacity
指电芯在环境温度为20±5℃时，以5h时率放电至终止电压时所提供的容量，用C
5表示,单位Ah(安培小时)或mAh(毫安小时)。
4.5基准电流 Basic Current
/1h.。
充放电电流必须以额定容量为基准,电流值用ItA的倍数表示,其中ItA=C
h
4.6漏液：L eakage
指电芯或电池有可见的电解液溢出。
4.7破裂 Rupture
由于内部或外部的因素而引起的电芯外壳或电池壳体发生的机械损坏，导致内部物质暴露或溢出，但没有喷出。
4.8起火 Fire
电芯或电池实验过程有可见火焰。
4.9 爆炸 Explosion
电芯或电池的外壳猛烈破裂导致主要成分抛射出来。
4.10常规电芯容量初步分类定义：Definitions of Primary Sorting
小容量电芯：容量为300mAh以内的电芯。
普通容量电芯：容量在300 mAh -1800mAh之间的电芯。
大容量电芯：容量在1800mAh以上的电芯.
4.11循环寿命 Cycle Life
指电芯或电池在一定的充放电制度下，电池的容量衰减到某一规定值前所经历的循环次数。
本公司规定电芯容量连续二次循环低于初始容量的80%，则认为电芯寿命终止。
4.12保持容量Capacity Retention
电芯经过相应实验后按标准要求进行放电，所释放出来的容量。
