solidworks渲染贴图使用方法技巧
Solid教材Works高级培训渲染()
Ι © Dassault Systèmes Ι Confidential Information Ι
练习
材质和贴图的使用--笔记本电脑的渲染
在透视图显示状态下，选择视图—修改—透视图，打开 透视图对话框，如图所示，将物体消失点大小改为1， 修改后的显示效果如图所示。
45
Ι © Dassault Systèmes Ι Confidential Information Ι
等高级的渲染技术
10
Ι © Dassault Systèmes Ι Confidential Information Ι
SolidWorks与渲染
SolidWorks的渲染 线框视图 着色视图 照片级渲染
11
Ι © Dassault Systèmes Ι Confidential Information Ι
SolidWorks与渲染
渲染技术所应用到的领域 产品设计 计算机与视频游戏 模拟、电影或者电视特效 可视化设计
8
Ι © Dassault Systèmes Ι Confidential Information Ι
SolidWorks与渲染
线框显示的发展过程
9
Ι © Dassault Systèmes Ι Confidential Information Ι
第6章 渲染
SolidWorks的渲染插件—PhotoView 360
需安装SolidWorks专业版 在插件中将其打开
40
Ι © Dassault Systèmes Ι Confidential Information Ι
练习
材质和贴图的使用--笔记本电脑的渲染
笔记本电脑模型是由三个零件组成，而没有将所有的 零件模型都绘制出来。在某些应用场合下，采用此方法可 以大大简化处理过程。
Solidworks Photo View 360 渲染功能
使用Photo View360渲染功能可以使solidworks模型具有特殊品质的逼真效果和图像。
一、渲染步骤：1、放置模型：使用标准视图或使用放大，旋转和移动模型的位置，使需要渲染的零件或者装配体处于一个理想的视图位置。
2、应用材质：在零件、特征或模型表面上指定材质。
3、设置布景：从Photo View360预设的布景库中选择一个布景，或者根据要求设置背景与场景。
4、设置光源：从Photo View360预设的光库中选择预定义的光源，或者建立所需的光源。
5、渲染模型：在屏幕中渲染模型并观看渲染效果。
6、后处理：Photo View360输出的图像可能不是最终的要求，用户可以将输出的图像用于其他应用程序，以达到更加理想的效果。
二、编辑外观：1、基本选项设置：*应用到面*应用到特征*应用到实体*应用到零件2、高级选项设置：*照明度：用于在零件或者装配体中调整光源。
在外观类型列表中包含多种照明属性。
*表面粗糙度：可修改外观的表面粗糙度，包括多种表面粗糙度类型。
*映射：在零件或装配体文档中映射纹理外观。
可以控制材质的大小，方向和位置。
3、外观、布景、贴图：拖动外观、布景、贴图至模型，可应用到模型按“Alt”键再拖动可打开对应的属性管理器面板或对话框。
双击外观、布景、光源文件，布景或光源会附加到活动文档中。
双击贴图，贴图面板会打开，但是贴图不会插入到图形区域中。
编辑一个外观、布景、贴图或光源文件后，可通过属性管理器面板、布景编辑器保存。
三、编辑布景：编辑布景包含3个选项卡：基本、高级、PhotoView360四、光源与相机：使用光源可以极大提高渲染效果。
1、环境光源：从所有方向均匀照亮模型。
系统默认是白色光源，可根据情况调色，拖动滑块控制光源强度，数值0~1之间，数值越高，光源强度就越高。
低强度光源高强度光源2、线光源：从距离模型无限远的位置发射的光线，可以认为是从单一方向发射的，由平行光组成的准直光源，线光源中心照射到模型的中心。

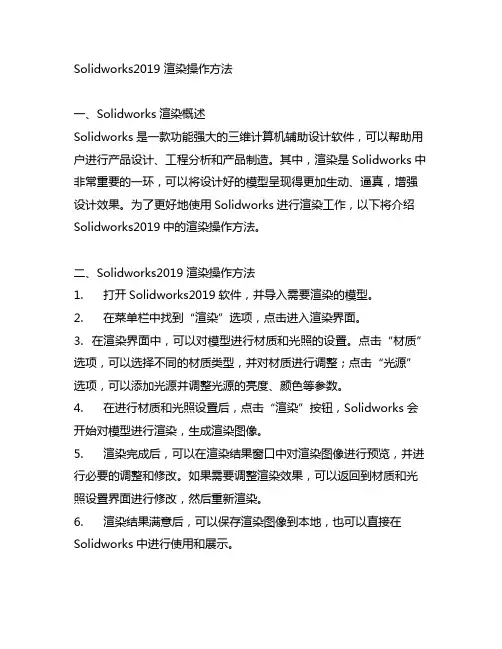

solidworks2019 渲染操作方法
一、Solidworks渲染概述Solidworks是一款功能强大的三维计算机辅助设计软件，可以帮助用户进行产品设计、工程分析和产品制造。
其中，渲染是Solidworks中非常重要的一环，可以将设计好的模型呈现得更加生动、逼真，增强设计效果。
为了更好地使用Solidworks进行渲染工作，以下将介绍Solidworks2019中的渲染操作方法。
二、Solidworks2019渲染操作方法1. 打开Solidworks2019软件，并导入需要渲染的模型。
2. 在菜单栏中找到“渲染”选项，点击进入渲染界面。
3. 在渲染界面中，可以对模型进行材质和光照的设置。
点击“材质”选项，可以选择不同的材质类型，并对材质进行调整；点击“光源”选项，可以添加光源并调整光源的亮度、颜色等参数。
4. 在进行材质和光照设置后，点击“渲染”按钮，Solidworks会开始对模型进行渲染，生成渲染图像。
5. 渲染完成后，可以在渲染结果窗口中对渲染图像进行预览，并进行必要的调整和修改。
如果需要调整渲染效果，可以返回到材质和光照设置界面进行修改，然后重新渲染。
6. 渲染结果满意后，可以保存渲染图像到本地，也可以直接在Solidworks中进行使用和展示。
1. 合理设置材质和光照是获得理想渲染效果的关键。
在进行材质和光照设置时，需要根据模型的特点和设计要求进行调整，以确保渲染效果符合预期。
2. 在渲染过程中，可以通过调整渲染参数和观察渲染预览效果，及时发现并解决渲染中的问题，如模型表面的镜面反射、阴影等。
3. 渲染图像的分辨率和格式也是需要考虑的因素。
根据最终使用的要求，选择合适的分辨率和图像格式进行保存和导出。
四、Solidworks2019渲染应用实例以下以 Solidworks2019软件的渲染应用实例对渲染操作方法进行演示。
1.用户打开Solidworks2019软件，并导入需要渲染的模型。
2.在渲染界面中，用户设置模型的材质和光照参数，并进行渲染预览。
SolidWorks渲染教程
SolidWorks渲染教程solidworks教程资料：SolidWorks中的插件PhotoView可以对三维模型进行光线投影处理，并可形成十分逼真的渲染效果图。
PhotoView 360可产生SolidWorks模型具有真实感的渲染。
渲染的图像组合包括在模型中的外观、光源、布景及贴图。
本章主要介绍编辑布景、设置光源、添加外观、添加贴图以及图像输出。
重点与难点.布景与光源.外观与贴图.图像输出solidworks布景布景是由环绕Solid Work“模型的虚拟框或者球形组成，可以调整布景壁的大小和位置。
此外，可以为每个布景壁切换显示状态和反射度，并将背景添加到布景。
选择【PhotoVew360】【编辑布景】菜单命令，弹出【编辑布景】属性管理器，如图18-1所示。
1.【基本】选项卡1)【背景】选项组。
随布景使用背景图像，这样在模型背后可见的内容与由环境所投射的反射不同。
背景类型包括如下内容。
【无】:将背景设定到白色。
【颜色】:将背景设定到单一颜色。
【梯度】:将背景设定到由顶部渐变颜色和底部渐变颜色所定义的颜色范围。
【图像】:将背景设定到选择的图像。
【使用环境】:移除背景，从而使环垅可见。
.【背景颜色】:将背景设定到单一颜色。
图I1:.【保留背景】:在背景类型是彩色、渐变或图像时可供使用。
2)【环境】选项组。
选取任何球状映射为布景环境的图像。
3)【楼板】选项组。
.【楼板反射度】:在楼板上显示模型反射。
.【楼板阴影】:在楼板上显示模型所投射的阴影。
.【将楼板与此对齐】:将楼板与墓准面对齐。
.【反转楼板方向】:绕楼板移动虚拟天花板180度。
.【楼板等距】:将模型高度设定到楼板之上或之下。
.【反转等距方向】:交换楼板和模型的位置。
2.【高级】选项卡【高级】选项卡如图18-2所示。
1)【楼板大小漩转】选项组。
.【固定高宽比例】:当更改宽度或高度时均匀缩放楼板。
.【自动调整楼板大小】:根据模型的边界框调整楼板大小。
solidworks visualize渲染参数
solidworks visualize渲染参数
SolidWorks Visualize是一款功能强大的渲染软件，它可以帮助设计师快速创建高质量的渲染图像。
在SolidWorks Visualize中，渲染参数是影响渲染结果的重要因素。
以下是一些常用的渲染参数及其解释：
1、场景设置：
（1）背景：可以选择不同的背景颜色或背景图片。
（2）光源：可以添加不同的光源类型，如点光源、平行光源、聚光灯等。
（3）阴影：可以控制是否启用阴影，以及阴影的柔和度。
2、材质设置：
（1）材质类型：可以选择不同的材质类型，如金属、塑料、木材等。
（2）纹理：可以为材质添加纹理，以增加细节和真实性。
（3）颜色：可以调整材质的颜色。
3、渲染设置：
（1）渲染质量：可以调整渲染的质量和速度，以适应不同的需求。
（2）渲染引擎：可以选择不同的渲染引擎，如光线追踪、扫描线等。
（3）渲染细节：可以控制渲染的细节程度，如是否启用抗锯齿、是否启用景深等。
4、输出设置：
（1）输出尺寸：可以调整输出图像的尺寸。
（2）输出格式：可以选择不同的输出格式，如JPEG、PNG等。
5、其他设置：
（1）单位设置：可以设置渲染的单位，如毫米、厘米等。
（2）渲染时间：可以设置渲染的时间，以控制渲染的速度。
在SolidWorks Visualize中，可以根据不同的需求调整这些参数，以获得最佳的渲染效果。
同时，还可以通过预览功能实时查看调整参数后的效果，以便更好地控制渲染结果。
solidworks2019 渲染操作方法 -回复
solidworks2019 渲染操作方法-回复SolidWorks是一款功能强大的三维建模软件，它不仅可以创建复杂的零件和装配体，还可以进行真实感渲染。
本文将详细介绍SolidWorks 2019中的渲染操作方法，帮助读者了解如何使用渲染功能来增加模型的视觉效果。
第一步：准备工作在开始渲染之前，我们首先需要进行准备工作。
在SolidWorks 2019中，我们需要确保我们的模型已经完成建模和装配，并设置好了材料和光照。
1. 建模：使用SolidWorks中的建模工具创建所需的零件和装配。
确保模型的几何形状和尺寸是准确的。
2. 材料：根据需要为零件和装配设置适当的材料属性。
SolidWorks提供了一个广泛的材料库，供用户选择。
可以根据不同的物理特性来选择材料，例如金属、塑料、玻璃等。
3. 光照：在进行渲染之前，需要设置好光照条件。
SolidWorks允许用户添加不同类型的光源，如点光源、面光源和环境光源。
调整它们的位置、强度和颜色可以获得理想的照明效果。
第二步：选择渲染工具SolidWorks 2019提供了多种渲染工具，包括PhotoView 360、Visualize 和RealView。
在本文中，我们将重点介绍PhotoView 360。
PhotoView 360是SolidWorks内置的渲染引擎，可以生成高质量的照片级渲染效果。
在使用之前，需要确认已经安装了该插件，并正确配置了相关设置。
1. 安装插件：SolidWorks提供了一个安装文件，可以从官方网站或其他渠道下载。
通过运行安装程序，可以将PhotoView 360插件添加到SolidWorks中。
2. 配置设置：在SolidWorks的选项对话框中，可以找到PhotoView 360相关的设置。
在这里，可以调整渲染的质量、渲染模式和输出格式等。
第三步：渲染设置在开始渲染之前，我们需要设置一些渲染参数，以确保获得想要的效果。
1. 渲染设置对话框：通过选择“渲染设置”命令或点击工具栏上的相应按钮，可以打开渲染设置对话框。
solidworks渲染教程
s o l i d w o r k s渲染教程本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March我们以花朵为例来讲如何渲染，以及渲染的一些基本知识，通过本教程希望大家能够基本掌握渲染的步骤方法，并能做一些简单的渲染。
首先要打开photoworks插件，具体方法不再赘述。
渲染可以分两种方法：1.依据渲染向导.2.自己选择然后渲染第一种方法，大家可以依照想到一步步完成，不再讲述。
打开方式：photoworks——渲染向导...我们讲解第二种方法：首先来选择材质，当然先设置布景也可以，我将在后面讲到。
我们可以对实体本身，以及实体表面，或者特征进行材质设置，如果要选择是体表面，可直接选取，要选择实体本身或者某一个特征，我们可以在特征树中选择。
本例中我们首先选择花瓣表面，单击photoworks——材质如图所示：左边窗口为管理窗口，右边为预览窗口，在管理窗口中，我们来选择材质，本利我们选择树脂，然后选择一种颜色。
我们可以在颜色菜单下设置不同的颜色，我们选择红色，如图：在表面粗糙度菜单下可以设置才智表面的特征，我们选择无，如图所示：在照明度菜单中我们可以设置材质的光泽度，透明度，反射率等，可以按照自己的要求调整。
如图：进行如上设置后，依次选择花的其他部分进行材质设置，选择方法如第一贴所述下面我们来讲解布景的设置，首先点击PHOTOWORKS——布景，然后可以进行选择，如图：本例中选择球形天空环境，如图：在房间菜单中进行如图设置：背景光源菜单中选择缩放的图形，然后选择GRASS文件，如图：下面我们讲一下光源的设置，首先我们要建立光源，光源的建立是在特征树中建立的，右键单击光源，然后添加聚光源，如图：右键单击聚光源，然后选择属性，进行如图设置：设置时可以拖动光源位置进行调整，在光源的photoworks属性中还可以进行其他几项设置，如图：。
如何使用SOLIDWORKSVisualize进行产品渲染
如何使用SOLIDWORKSVisualize进行产品渲染SOLIDWORKS Visualize 是一种先进的产品渲染软件，为设计师和工程师提供了一种直观且逼真的方式来将他们的设计想法转化为真实世界中的视觉呈现。
本文将介绍如何使用SOLIDWORKS Visualize 进行产品渲染，以及它在产品开发过程中的重要性和实际应用。
第一章：介绍和安装SOLIDWORKS Visualize 是由 Dassault Systèmes 公司开发的一款强大的三维渲染软件。
它可以与 SOLIDWORKS CAD 软件无缝集成，使用户能够直接导入他们的 3D 模型，方便快捷地进行渲染和可视化。
在开始使用 SOLIDWORKS Visualize 之前，您首先需要将其安装到您的计算机上。
确保您的计算机符合软件的系统要求，并按照安装向导进行步骤的操作。
安装完成后，您可以打开该软件并开始渲染您的产品设计。
第二章：界面和基本操作SOLIDWORKS Visualize 的界面简洁直观。
在主界面上，您可以看到设计区域、资源库、渲染设置和相机视图等。
您可以使用鼠标和键盘进行导航，放大和旋转模型，以获取所需的视角。
要开始渲染，您可以从文件菜单中选择“导入”选项，将您的 3D 模型文件导入到 SOLIDWORKS Visualize 中。
一旦导入，您可以在设计区域中选择模型，然后通过拖放调整其位置和尺寸。
第三章：材料和纹理SOLIDWORKS Visualize 提供了丰富的材料和纹理库，以便用户能够更加真实地呈现他们的产品设计。
您可以通过单击材料选项并从库中选择所需的材料来为模型分配材料。
您还可以调整材质的颜色、反射率、光泽度等属性，以使其看起来更加真实。
此外，SOLIDWORKS Visualize 还支持导入自定义材料和纹理。
您可以通过加载自己的纹理图像和调整属性来创建独特的材料效果，以满足特定的设计要求。
第四章：照明和相机设置照明是产品渲染过程中非常重要的一部分。
基于SolidWorks软件的脱机渲染方法及其应用
基于SolidWorks软件的脱机渲染方法及其应用脱机渲染是一种在没有与计算机连接的情况下进行图像渲染的方法。
这种方法可以让你在渲染大型图像或复杂场景时获得更高的效率和质量。
SolidWorks软件是一种常用的计算机辅助设计（CAD）软件，它提供了一些脱机渲染的功能。
SolidWorks中的脱机渲染方法SolidWorks中的脱机渲染方法可以通过以下步骤实现：1. 导出模型：首先，你需要将SolidWorks中的模型导出为适合脱机渲染的文件格式，例如OBJ或FBX。
2. 设置材质和光照：在脱机渲染软件中，你可以调整模型的材质和光照效果，以达到更逼真的渲染结果。
3. 调整相机角度和视角：通过调整相机的位置和角度，你可以选择最佳的视角来呈现你的模型。
4. 渲染图像：使用脱机渲染软件，你可以开始渲染图像。
脱机渲染可以利用多个处理单元来加速渲染过程，并且通常能够生成更高质量的渲染结果。
SolidWorks脱机渲染的应用SolidWorks的脱机渲染方法可以应用于以下场景：1. 产品展示：通过使用脱机渲染，你可以创建逼真的产品渲染图像，以展示产品的外观和细节。
2. 设计评审：脱机渲染方法可以帮助设计师在设计评审过程中更好地展示他们的设计概念和想法。
3. 视觉效果制作：将SolidWorks模型导入到脱机渲染软件中，可以为电影、广告或游戏制作令人惊叹的视觉效果。
总结：基于SolidWorks软件的脱机渲染方法提供了更高效和高质量的图像渲染解决方案。
通过导出模型，调整材质和光照，以及优化相机角度和视角，你可以创建出逼真的渲染结果。
这种脱机渲染方法可以应用于产品展示、设计评审和视觉效果制作等场景。
solidworks渲染贴图使用方法技巧资料
SolidWorks提供了很好用的贴图渲染效果，那么solidworks贴图如何巧妙使用呢？下面就浅谈一下我对solidworks贴图制作的使用方法。
1.选择左侧的DisplayManager。
2. 在DisplayManager中点击“贴图”。
在下边空白处鼠标右击，出现“添加贴图”点击进入贴图操作。
3. 在DisplayManager的“贴图预览”下点击“浏览”添加要贴的图片。
说明：在选择图像文件时，需要注意图像的类型，SolidWorks2012支持的文件类型有：*.bmp; *.hdr; *.jpg; *.jpeg; *.peg; *.pas; *.rgb; *.tga; *.targa; *.tif; *.tiff。
这里以添加蝴蝶的翅膀为例进行讲解solidworks贴图功能使用：注：此时预览到的贴图是带有背景色的，如例中的贴图背景色为白色。
那么进行下面步骤去掉贴图的背景色;4. 选择“掩码图形”中的“可选颜色掩码”项。
接着点击“掩码图形”中的“吸管”图标，并将吸管指向“贴图预览”中的贴图背景色（例中为白色），鼠标点击之后背景色消失如下图：5.选择背景颜色后，双击“掩码图形”吸管图标旁边的颜色，将颜色改为“白色”并确定（本例中贴图背景为白色时就不需要此操作）。
此时预览贴图中的贴图背景变为透明。
注：白色的底色变为透明。
6. 完成后点击“保存贴图”。
到此，贴图制作完成，可以在右边设计库--外观、布置和贴图--贴图中选择贴图来使用。
注：SolidWorks2012默认贴图存储位置：安装分区:\Program Files\SolidWorksCorp\SolidWorks\data\graphics\decals\Logossolidworks贴图使用方法：渲染时点击右侧贴图进入贴图环境按照上面制作的贴图可以选中鼠标拖动到要贴的面上，如果其他例子贴图是一张图片，不需要修改，则直接点击上图的“图像”浏览要加的图片即可，然后拖动图片到要贴的面上。
[原创]solidworks贴图和渲染技巧
![[原创]solidworks贴图和渲染技巧](https://img.taocdn.com/s3/m/9873253508a1284ac9504392.png)
[原创]solidworks贴图和渲染技巧sw贴图和渲染技巧总结1.我们贴图时可以选择掩码颜色，从而过滤掉图片背景色主要用于帖商标和特殊标志。
2.贴图要在零件上帖，到装配体里面后就不好定位了。
二.渲染技巧1.我们出图片是要用渲染工具渲染后另存为图片，这样效果很好看。
2.金属材质可以在渲染状态下看出来，并且效果很好，而外观纹理都是在正常的状态下显示的。
3.我们还可以加入环境灯光(点、线、多点、聚光灯)来控制贴图的效果。
4.我们还可以在不同场景里面仿真，但要注意大小、角度、远近等，最终要使二者和谐统一。
5.Solidworks2008版以上，使用右边外观库来定义外观时，要想逐个面染色，要先选中面，然后再从库中拖出。
sw2008台灯渲染技巧展示作者:danilso 发布时间:2009-09-01 浏览:5097一般画灯具灯罩如果有贴图时如何作出半透明透光效果试过用半透明材质但贴图的色彩会降低不好看,后来用如下方法解决分享，与广大爱好者分享灯泡玻璃材质无光台灯处于关灯状态灯泡加上区域光源材质灯泡发亮台灯点亮但灯罩不透光灯罩加入霓虹灯白色发光灯罩加上透光，就有了逼真的感觉。
solidworks水滴渲染案例作者:叮当发布时间:2012-09-27 浏览:1942 1.绘制下图所示的波浪线，波浪线的两个点关于中心线对称:2.使用旋转草图，旋转绘制好的波浪线，如下图所示;3.建立环境(水池)模型，注意，实体部分应该与水有所重叠，否则渲染后会出现斑点。
这是由于solidworks软件中曲面是多个平面组成的，即使两个相同的曲面由于建模步骤不同也会在显示的时候有无规律间隙和重叠。
如下图所示;4.给水池添加一材质，在“工具/插件”中启动Photoworks ，然后在实体中选择水池的实体，点击材质选项。
点“+”打开金属菜单双击应用材质。
如下图所示:5.选中水的实体，同样打开材质选项，在材质列表中找到透明玻璃，然后右键选择编辑。
solidworks新手入门之_渲染爆炸图及动画解读
4、主菜单PhotoWorks/渲染
四、更改光源
1. 在 特征树上单击光源文件夹。 2. 双击环境光源，将强度设为0.1。 3. 点击编辑 颜色，使 用基本颜 色设定颜 色，确定
4、选右侧 ，点击多 光源拖动图。
5、PhotoWorks/渲染
6、也可直接拖放所选外观到模型或特征管 理器，渲染 。
二、编辑外观 1、主菜单选photoworks/外观 , 左侧对 话框即可定义透明度和颜色，确定。
2、主菜单PhotoWorks/渲染
。
3、也可在主菜单选photoworks/外观 ， 在颜色标签上分别输入相应数值定义模型 的颜色。 红色240 绿色 20 蓝色 50 确定。 4、单击 渲染
第九章 渲染爆炸和动画
第一节 PhotoWorks渲染
给实体添加逼真的图像。
安装PhotoWorks插件: 在打开渲染对象之前 1、单击工具/插件。 2、选择 PhotoWorks 及启动，单击确 定。
3、photoworks工具 栏单击选项 ， 在文件属性标签上 的反走样品质下选 “中”。由此在渲染 预览时所需时间最 少。当创建最终渲 染模型时再将反走 样品质设定调高， 以获取更平滑图像。
6、单击 PhotoWorks 工具栏上的 渲染到文件 保存为图片。
第二节 爆炸与动画
对装配体装配过程进行演示 仿真装配体对零件的加工过程 可以生成.avi文件进行播放
使用动画工具可以进行以下操作：
1、旋转模型 2、生成爆炸视图 3、使用爆炸视图生成动画 4、指定逐步的动画顺序 5、给动画添加更多的步骤
4、编辑外观 使模型外 观更逼真， 在高级的 照明度项 下输入： 漫射度0.3 光泽度0.2 反射度0.15
solidworks如何渲染
solidworks如何渲染第一步：添加渲染插件点击菜单工具>插件，弹出如下表，选择其中的photo view 360，左右两个框都选.然后在顶部工具栏中就会添加渲染工具栏第二步：编辑材质按图中由左到右的顺序：编辑外观是材质，编辑布景是环境，编辑贴图是贴图，剩下的都和渲染效果有关，看solidworks帮助吧，我就不赘述了。
编辑外观的其它方法：在零件实体上右键弹出编辑窗口，其中可选零件里上下不同层次的实体的材质，如面、凸台、实体、零件（整个）.或者单击选中零件实体，在右侧边栏中选择哪个彩色球，即可调出三个同时编辑。
其效果如下所示这时你就可以编辑材质了，在右侧选择某个系统材质，在左侧进行调节，然后打勾确定。
第三步：编辑布景点击编辑布景按钮，或者在屏幕顶部中央的工具区域的右侧选择布景，如图所示第四步：编辑贴图方法同上第五步：设置透视图如需更改透视的深度，可在菜单视图>修改>透视图中设置数值。
第六步：将以上设置完成后，就可以调整视角进行渲染了。
点击预览窗口查看效果，确定后再点击最终渲染，完全渲染出后点击保存图像。
199条建筑设计知识1. 公共建筑通常以交通、使用、辅助三种空间组成2. 美国著名建筑师沙利文提出的名言‘形式由功能而来’3. 密斯.凡.德.罗设计的巴塞罗那博览会德国馆采用的是‘自由灵活的空间组合’开创了流动空间的新概念4. 美国纽约赖特设计的古根海姆美术馆的展厅空间布置采用形式是串联式5. 电影放映院不需采光6. 点式住宅可设天井或平面凹凸布置可增加外墙面，有利于每层户数较多时的采光和通风7. 对结构形式有规定性的有大小和容量、物理环境、形状的规定性8. 功能与流线分析是现代建筑设计最常用的手段9. 垂直方向高的建筑需要考虑透视变形的矫正10. 橙色是暖色，而紫色含有蓝色的成分，所以偏冷；青色比黄色冷、红色比黄色暖、蓝色比绿色冷11. 同样大小冷色调较暖色调给人的感觉要大12. 同样距离，暖色较冷色给人以靠近感13. 为保持室内空间稳定感，房间的低处宜采用低明度色彩14. 冷色调给人以幽雅宁静的气氛15. 色相、明度、彩度是色彩的三要素；三元色为红、黄、蓝16. 尺度的概念是建筑物整体或局部给人的视角印象大小和其实际大小的关系17. 美的比例，必然正确的体现材料的力学特征18. 不同文化形成独特的比例形式19. 西方古典建筑高度与开间的比例，愈高大愈狭长，愈低矮愈宽阔20. ‘稳定’所涉及的要素是上与下之间的相对轻重关系的处理21. 人眼观赏规律H 18°～45°局部、细部2H 18°～27°整体3H ＜18°整体及环境22. 黄金分隔比例为1：1.61823. 通风屋面只能隔离太阳辐射不能保温，适宜于南方24. 总图布置要因地制宜，建筑物与周围环境之间关系紧凑，节约因地；适当处理个体与群体，空间与体形，绿化和小品的关系；合理解决采光、通风、朝向、交通与人流的组织25. 热水系统舒适稳定适用于居住建筑和托幼蒸汽系统加热快，适用于间歇采暖建筑如会堂、剧场26. 渐变具有韵律感27. 要使一座建筑显得富有活力，形式生动，在构图中应采用对比的手法对比的手法有轴线对比、体量对比、方向对比、虚实对比、色彩对比28. 要使柱子看起来显得细一些，可以采用暗色和冷色29. 巴西国会大厅在体型组合中采用了对比与协调的手法30. 展览建筑应使用穿套式的空间组合形式31. 室外空间的构成，主要依赖于建筑和建筑群体组合32. 在意大利威尼斯的圣马可广场的布局中，采用了强调了各种空间之间的对比33. 当坡地坡度较缓时，应采用平行等高线布置34. 建筑的有效面积=建筑面积-结构面积35. 加大开窗面积的方法来解决采光和通风问题较易办到36. 中国古代木结构大致可分为抬梁式、穿斗式和井干式三种37. 建筑构图原理的基本范畴有主从与重点、对比与呼应、均衡与稳定、节奏与韵律和比例与尺度38. 建筑构图的基本规律是多样统一39. 超过8层的建筑中，电梯就成为主要的交通工具了40. 建筑的模数分为基本模数、扩大模数和分模数41. 建筑楼梯梯段的最大坡度不宜超过38°42. 住宅起居室、卧室、厨房应直接采光，窗地比为1/7，其他为1/1243. 住宅套内楼梯梯段的最小净宽两边墙的0.9M，一边临空的0.75M住宅室内楼梯踏步宽不应小于0.22M，踏步高度不应小大0.20M44. 住宅底层严禁布置火灾危险性甲乙类物质的商店，不应布置产生噪声的娱乐场所45. 地下室、贮藏室等房间的最低净高不应低于2.0米46. 室内坡道水平投影长度超过15米时，宜设休息平台47. 外墙内保温所占面积不计入使用面积烟道、风道、管道井不计入使用面积阳台面积不计入使用面积壁柜应计入使用面积48. 旋转楼梯两级的平面角度不大于10度，且每级离内侧扶手中心0.25处的踏步宽度要大于0.22米49. 两个安全出口之间的净距不应小于5米50. 楼梯正面门扇开足时宜保持0.6米平台净宽，侧墙门口距踏步不宜小于0.4米，其门扇开足时不应减少梯段的净宽35. 加大开窗面积的方法来解决采光和通风问题较易办到36. 中国古代木结构大致可分为抬梁式、穿斗式和井干式三种37. 建筑构图原理的基本范畴有主从与重点、对比与呼应、均衡与稳定、节奏与韵律和比例与尺度38. 建筑构图的基本规律是多样统一39. 超过8层的建筑中，电梯就成为主要的交通工具了40. 建筑的模数分为基本模数、扩大模数和分模数41. 建筑楼梯梯段的最大坡度不宜超过38°42. 住宅起居室、卧室、厨房应直接采光，窗地比为1/7，其他为1/1243. 住宅套内楼梯梯段的最小净宽两边墙的0.9M，一边临空的0.75M住宅室内楼梯踏步宽不应小于0.22M，踏步高度不应小大0.20M44. 住宅底层严禁布置火灾危险性甲乙类物质的商店，不应布置产生噪声的娱乐场所45. 地下室、贮藏室等房间的最低净高不应低于2.0米46. 室内坡道水平投影长度超过15米时，宜设休息平台47. 外墙内保温所占面积不计入使用面积烟道、风道、管道井不计入使用面积阳台面积不计入使用面积壁柜应计入使用面积48. 旋转楼梯两级的平面角度不大于10度，且每级离内侧扶手中心0.25处的踏步宽度要大于0.22米49. 两个安全出口之间的净距不应小于5米50. 楼梯正面门扇开足时宜保持0.6米平台净宽，侧墙门口距踏步不宜小于0.4米，其门扇开足时不应减少梯段的净宽35. 加大开窗面积的方法来解决采光和通风问题较易办到36. 中国古代木结构大致可分为抬梁式、穿斗式和井干式三种37. 建筑构图原理的基本范畴有主从与重点、对比与呼应、均衡与稳定、节奏与韵律和比例与尺度38. 建筑构图的基本规律是多样统一39. 超过8层的建筑中，电梯就成为主要的交通工具了40. 建筑的模数分为基本模数、扩大模数和分模数41. 建筑楼梯梯段的最大坡度不宜超过38°42. 住宅起居室、卧室、厨房应直接采光，窗地比为1/7，其他为1/1243. 住宅套内楼梯梯段的最小净宽两边墙的0.9M，一边临空的0.75M住宅室内楼梯踏步宽不应小于0.22M，踏步高度不应小大0.20M44. 住宅底层严禁布置火灾危险性甲乙类物质的商店，不应布置产生噪声的娱乐场所45. 地下室、贮藏室等房间的最低净高不应低于2.0米46. 室内坡道水平投影长度超过15米时，宜设休息平台47. 外墙内保温所占面积不计入使用面积烟道、风道、管道井不计入使用面积阳台面积不计入使用面积壁柜应计入使用面积48. 旋转楼梯两级的平面角度不大于10度，且每级离内侧扶手中心0.25处的踏步宽度要大于0.22米49. 两个安全出口之间的净距不应小于5米50. 楼梯正面门扇开足时宜保持0.6米平台净宽，侧墙门口距踏步不宜小于0.4米，其门扇开足时不应减少梯段的净宽51. 入地下车库的坡道端部宜设挡水反坡和横向通长雨水篦子52. 室内台阶宜150*300；室外台阶宽宜350左右，高宽比不宜大于1：2.553. 住宅公用楼梯踏步宽不应小于0.26M，踏步高度不应大于0.175M54. 梯段宽度不应小于1.1M（6层及以下一边设栏杆的可为1.0M），净空高度2.2M55. 休息平台宽度应大于梯段宽度，且不应小于1.2M，净空高度2.0M56. 梯扶手高度0.9M，水平段栏杆长度大于0.5M时应为1.05M57. 楼梯垂直杆件净空不应大于0.11M，梯井净空宽大于0.11M时应采取防护措施58. 门洞共用外门宽1.2M，户门卧室起居室0.9M，厨房0.8M，卫生间及阳台门0.7M，所有门洞高为2.0M59. 住宅层高不宜高于2.8M60. 卧室起居室净高≥2.4M，其局部净高≥2.1M（且其不应大于使用面积的1/3）61. 利用坡顶作起居室卧室的，一半面积净高不应低于2.1M利用坡顶空间时，净高低于1.2M处不计使用面积；1.2--2.1M计一半使用面积；高于2.1M全计使用面积62. 放家具墙面长3M，无直接采光的厅面积不应大于10M263. 厨房面积Ⅰ、Ⅱ≥4M2；Ⅲ、Ⅳ≥5M264. 厨房净宽单面设备不应小于1.5M；双面布置设备间净距不应小于0.9M65. 对于大套住宅，其使用面积必须满足45平方米66. 住宅套型共分四类使用面积分别为34、45、56、68M267. 单人卧室≥6M2；双人卧室≥10M2；兼起居室卧室≥12M2；68. 卫生间面积三件3M2；二件2--2.5M2；一件1.1M269. 厨房、卫生间净高2.2M70. 住宅楼梯窗台距楼地面净高度低于0.9米时，不论窗开启与否，均应有防护措施71. 阳台栏杆净高1.05M；中高层为1.1M(但要＜1.2)；杆件净距0.1172. 无外窗的卫生间应设置防回流构造的排气通风道、预留排气机械的位置、门下设进风百叶窗或与地面间留出一定缝隙73. 每套应设阳台或平台、应设置晾衣设施、顶层应设雨罩；阳台、雨罩均应作有组织排水；阳台宜做防水；雨罩应做防水74. 寒冷、夏热冬冷和夏热冬暖地区的住宅，西面应采取遮阳措施75. 严寒地区的住宅出入口，各种朝向均应设防寒门斗或保温门76. 住宅建筑中不宜设置的附属公共用房有锅炉房、变压器室、易燃易爆化学物品商店但有厨房的饮食店可设77. 住宅设计应考虑防触电、防盗、防坠落78. 跃层指套内空间跨跃两楼层及以上的住宅79. 在坡地上建住宅，当建筑物与等高线垂直时，采用跌落方式较为经济80. 住宅建筑工程评估指标体系表中有一级和二级指标81. 7层及以上（16米）住宅必须设电梯82. 宿舍最高居住层的楼地面距入口层地面的高度大于20米时，应设电梯83. 医院病房楼，设有空调的多层旅馆，超过5层的公建室内疏散楼梯，均应设置封闭楼梯间（包括首层扩大封闭楼梯间）设歌舞厅放映厅且超过3层的地上建筑，应设封闭楼梯间。
SolidWorks的渲染功能非常强大
SolidWorks的渲染功能非常强大，手把手让你成为渲染高手2014-05-16 作者：王骏•添加收藏SolidWorks的渲染功能非常强大，甚至可以做到以假乱真的效果，比如这样：下面，我们就来看一下如何做到这样的渲染效果。
1.建模画一些球，很快就能完成，一个个像土鸡蛋一样：2.渲染前处理主要包括设定光源，相机视图，透视效果，材料，Photoview设定，背景等等。
首先关于材料，我选用的是modo的材质库，根据自己的喜好逐个添加玻璃材料，不过添加完后好像更丑了~变成了透明的球，这是因为modo材质库只能经过渲染后才能看到效果。
然后添加光源，并且一定打开图示中的选项，这样才能在渲染的时候起作用哦，不然只能在SolidWorks中看得到光源效果，然后将焦点对准模型，调整照射的范围，其他选项可以暂时选择默认的。
（具体的选项代表的内容可以进到在线帮助中查看，这里不多做描述）为了添加真实的视觉效果—让它们表现出近大远小，所以我们需要使用相机视图，插入相机，然后拖动相机上黑色的箭头并且通过预览调整好视角。
至于景深，就是照相机中的对焦，可以表现出对焦物体清晰，其他部分模糊的感觉，更符合真实的视角。
下面我们添加布景，这里使用的是“院落背景”，而在2014版中，新添加了“图案地板”这个超好用的选项，我们的零件终于能安安稳稳的放在地上了，不像之前一样漂浮在空中。
然后通过如下的方式打开相机视图，设定进行到这儿的时候，我们就可以进入到渲染前处理的最后一步了：photoview360选项设定。
关于这些设定，可以打开“动态帮助“或者进入SolidWorks 的在线帮助中查看，解释的非常详细，这里提一下输出的图片格式，建议采用高HDR （高动态图像格式）进行输出，这样能够将之前photoview 选项设定表现出来（因为有的图片格式是无法显示出某些设定的效果哦）。
3.渲染我们可以通过预览窗口先初步的看一下渲染的图片视角或者光泽度等等效果是否是自己需要的，再进行最终渲染。
solidworks贴图和渲染技巧
sw贴图和渲染技巧总结1.我们贴图时可以选择掩码颜色，从而过滤掉图片背景色主要用于帖商标和特殊标志。
2.贴图要在零件上帖，到装配体里面后就不好定位了。
二.渲染技巧1.我们出图片是要用渲染工具渲染后另存为图片，这样效果很好看。
2.金属材质可以在渲染状态下看出来，并且效果很好，而外观纹理都是在正常的状态下显示的。
3.我们还可以加入环境灯光（点、线、多点、聚光灯）来控制贴图的效果。
4.我们还可以在不同场景里面仿真，但要注意大小、角度、远近等，最终要使二者和谐统一。
5.Solidworks2008版以上，使用右边外观库来定义外观时，要想逐个面染色，要先选中面，然后再从库中拖出。
sw2008台灯渲染技巧展示作者：danilso 发布时间：2009-09-01 浏览：5097一般画灯具灯罩如果有贴图时如何作出半透明透光效果试过用半透明材质但贴图的色彩会降低不好看,后来用如下方法解决分享，与广大爱好者分享灯泡玻璃材质无光台灯处于关灯状态灯泡加上区域光源材质灯泡发亮台灯点亮但灯罩不透光灯罩加入霓虹灯白色发光灯罩加上透光，就有了逼真的感觉。
solidworks水滴渲染案例作者：叮当发布时间：2012-09-27 浏览：19421.绘制下图所示的波浪线，波浪线的两个点关于中心线对称：2.使用旋转草图，旋转绘制好的波浪线，如下图所示;3.建立环境（水池）模型，注意，实体部分应该与水有所重叠，否则渲染后会出现斑点。
这是由于solidworks 软件中曲面是多个平面组成的，即使两个相同的曲面由于建模步骤不同也会在显示的时候有无规律间隙和重叠。
如下图所示;4.给水池添加一材质，在“工具/插件”中启动Photoworks ，然后在实体中选择水池的实体，点击材质选项。
点“+”打开金属菜单双击应用材质。
如下图所示：5.选中水的实体，同样打开材质选项，在材质列表中找到透明玻璃，然后右键选择编辑。
如图所示，更改水的颜色，加一点蓝色。
Solidworks的动画和渲染技巧与技术
Solidworks的动画和渲染技巧与技术动画和渲染是设计领域中必不可少的工具，能够将设计理念转化为生动的视觉展示。
Solidworks是一款著名的三维CAD软件，不仅可以用于构建模型和进行分析，还具有强大的动画和渲染功能。
本文将展示一些Solidworks中实用的动画和渲染技巧与技术，帮助设计师通过精彩的动画和逼真的渲染来展示自己的设计作品。
一、动画1. 使用装配模型Solidworks中的装配模型允许用户将多个零件组合成一个完整的装配体，通过模拟零件之间的运动关系以及外部作用力的影响，可以创建出逼真的动画效果。
在动画制作过程中，我们可以使用装配模型来模拟产品的使用场景，展示其功能和运作原理。
2. 设置关键帧和曲线关键帧和曲线是动画制作过程中的重要概念。
Solidworks中，我们可以通过在时间轴上设置关键帧来确定物体在不同时间点的状态和位置，通过调整关键帧之间的曲线，可以实现平滑的运动过渡效果。
合理设置关键帧和曲线可以使动画更加流畅和自然。
3. 使用动画驱动器动画驱动器是Solidworks中一个非常有用的功能，它可以根据用户定义的规则自动生成动画效果。
例如，我们可以设置驱动器使得组件跟随特定路径移动，或者根据时间变化来调整模型的形状。
这种方法可以大大提高动画效果的制作效率。
二、渲染1. 调整材质和纹理Solidworks中提供了丰富的材质和纹理库，用户可以根据需要选择合适的材质和纹理来增加模型的真实感。
此外，我们还可以通过调整材质的属性，如反射率、折射率和光泽度等，来使渲染效果更加逼真。
2. 设置光照合理的光照设置对于渲染效果至关重要。
在Solidworks中，我们可以添加不同类型的光源，并调整光源的亮度、颜色和位置来模拟真实世界中的光照环境。
此外，还可以设置阴影和反射来增强渲染效果。
3. 使用环境效果环境效果（Environmental Effects）是Solidworks中一个强大的渲染功能，它可以模拟出各种环境效果，如雾气、自然光和全局光照等。
SolidWorks的渲染与动画技术研究
SolidWorks的渲染与动画技术研究SolidWorks是一款广泛应用于工业设计领域的三维建模软件。
它具有强大的渲染和动画技术，可以帮助用户将设计图像更加逼真地呈现出来，并且能够为产品和流程提供生动的视觉效果。
本文将就SolidWorks的渲染与动画技术进行深入研究，探讨其在实际应用中的效果和方法。
一、SolidWorks渲染技术研究1. 渲染技术概述渲染是将计算机生成的三维模型变成逼真的图像的过程。
SolidWorks提供了强大的渲染技术，可以帮助用户创建高质量的渲染图像，并且支持多种渲染方式，例如光线追踪、阴影、反射、折射等。
2. 渲染方法与设置SolidWorks提供了多种渲染方法，包括实时渲染、离线渲染和渐进式渲染等。
用户可以根据需求选择合适的渲染方式，并且可以通过调整光源、材质、环境等参数来优化渲染效果。
此外，SolidWorks还支持渲染设置的保存和导入，方便用户在不同场景下进行渲染操作。
3. 渲染效果优化要获得更好的渲染效果，SolidWorks提供了一些优化技巧。
比如合理设置光源，使用高质量的材质和纹理，调整环境光和阴影等。
此外，还可以通过渲染层次的设置和后期处理技术来进一步提升渲染效果，例如添加背景、调整曝光和对比度等。
4. 渲染应用场景SolidWorks的渲染技术可以广泛应用于工业设计、产品展示、宣传资料等领域。
它可以帮助用户将设计图像转化为真实的照片，让客户更好地理解和评估产品设计。
通过渲染技术，用户还可以在产品展示中添加动态效果、图文等元素，提升产品的表现力和吸引力。
二、SolidWorks动画技术研究1. 动画技术概述SolidWorks的动画技术可以帮助用户创建真实、生动的产品演示以及流程展示。
它支持多种动画方式，包括基于关键帧的动画、物理仿真动画和路径动画等。
用户可以根据需要选择不同的动画方式，并通过调整参数和时间线等来控制动画的行为。
2. 动画制作方法与设置SolidWorks提供了直观、易用的动画制作界面，用户可以通过简单拖拽和设置关键帧来创建动画序列。
SolidWorks 2012第8章 渲染与输出
8.2 设置布景、光源、材质和贴图
机械工业出版社
CHINA MACHINE PRESS
8.2.1 设置布景
选择【PhotoView360】 |【编辑布景】菜单命令或 者单击【渲染工具】工具 栏中的【编辑布景】按钮 ， 系统弹出如右图【编辑布 景】属性管理器。
SolidWorks 2012 基础与实例教程
机械工业出版社
地址:北京百万庄大街22号 邮编:100037 编辑热线: (010) 88379739
第8章 渲染与输出
8.1 PhotoView渲染概述
机械工业出版社
CHINA MACHINE PRESS
8.1.1 PhotoView简介
插件PhotoView可以对三维模型进行光线投影处理，用于 产品的渲染，能产生逼真的渲染效果图。PhotoView360完全集 成于SolidWorks中，可以直接使用SolidWorks模型。用户可以 在SolidWorks的零件和装配体设计环境下使用PhotoView进行 效果渲染，但不能用于SolidWorks工程图环境。 利用PhotoView产生的真实效果渲染图，用户可以在产品 展示或产品的介绍文件中增强产品的视觉效果。
地址:北京百万庄大街22号
邮编:100037
编辑热线: (010) 88379739
8.2.3 设置外观
机械工业出版社
CHINA MACHINE PRESS
选择【PhotoView360】| 【编辑外观】菜单命令或者单击 【渲染工具】工具栏中的【编辑 外观】按钮 ，系统弹出如右图 【颜色】属性管理器。【颜色】 属性管理器中包括【基本】和 【高级】两个选项卡。
SOLIDWORKSComposer高级渲染技巧
SOLIDWORKSComposer高级渲染技巧SOLIDWORKS Composer高级渲染方法SOLIDWORKS Composer是一款制作展示动画和宣传图片的软件，除此之外其自带的渲染工具也有不错的效果，今天我们通过一个例子来介绍SOLIDWORKS Composer的高级渲染工具。
首先来看下图的模型，虽然已经具有基本的色彩，但是还没有达到照片的效果，我们可以通过调节光源和背景等手段实现这一需求。
首先我们对这个模型加一些灯光效果，在SOLIDWORKS Composer里有一些默认的灯光效果，然而如果我们想用自己的光源则必须使用自定义的灯光，如下图：为了更好的确定光源位置，我们可以通过窗口/视口/布局来选择三个窗口的视口，这样更便于我们调整光源位置。
三个视口的模型位置可以通过鼠标点击坐标轴上的圆盘来控制。
然后我们通过渲染/照明/创建/定向光源来创建光源，如果光源的方向或者位置不对可以用鼠标来拖动修改。
在SOLIDWORKS Composer当中，可以通过修改光源本身的颜色来影响物体表面的颜色，在这里我们点击光源，然后在属性里将它的发散色修改为淡黄色。
在模型的另外一边我们再创建一个光源，来调节另外一边的光照。
将这个光源的强度设置为0.75，然后切换回单个视口，并更新视图以将更改保存下来。
为了得到一个好的背景，我们需要修改底面和背景的贴图。
首先我们在协同里的环境中选择底面，将它的属性修改成下面的数值。
地面纹理可以找一个草地的图片，各个属性的意义可以通过自己调节这些选项来试验，最终会形成下图的效果。
现在地面已经有了，我们需要添加一个背景来跟地面完美的结合起来，看起来才不会显得突兀。
背景跟地面接合的部分最好是颜色接近的。
这里我们先放置一个空白的2D图像。
点击视口的空白处，然后在作者/面板/2D图像来设置图像的位置。
现在，2D图像将我们的模型遮挡住了，我们需要将他放置在模型背面，按照下面的设置来调整图像，在纹理下面的路径映射选择预先找好的图像。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SolidWorks提供了很好用的贴图渲染效果，那么solidworks贴图如何巧妙使用呢？下面就浅谈一下我对solidworks贴图制作的使用方法。
1.选择左侧的DisplayManager。
2. 在DisplayManager中点击“贴图”。
在下边空白处鼠标右击，出现“添加贴图”点击进入贴图操作。
3. 在DisplayManager的“贴图预览”下点击“浏览”添加要贴的图片。
说明：在选择图像文件时，需要注意图像的类型，SolidWorks2012支持的文件类型有：*.bmp; *.hdr; *.jpg; *.jpeg; *.peg; *.pas; *.rgb; *.tga; *.targa; *.tif; *.tiff。
这里以添加蝴蝶的翅膀为例进行讲解solidworks贴图功能使用：
注：此时预览到的贴图是带有背景色的，如例中的贴图背景色为白色。
那么进行下面步骤去掉贴图的背景色;
4. 选择“掩码图形”中的“可选颜色掩码”项。
接着点击“掩码图形”中的“吸管”图标，并将吸管指向“贴图预览”中的贴图背景色（例中为白色），鼠标点击之后背景色消失如下图：
5.选择背景颜色后，双击“掩码图形”吸管图标旁边的颜色，将颜色改为“白色”并确定（本例中贴图背景为白色时就不需要此操作）。
此时预览贴图中的贴图背景变为透明。
注：白色的底色变为透明。
6. 完成后点击“保存贴图”。
到此，贴图制作完成，可以在右边设计库--外观、布置和贴图--贴图中选择贴图来使用。
注：SolidWorks2012默认贴图存储位置：安装分区:\Program Files\SolidWorks
Corp\SolidWorks\data\graphics\decals\Logos
solidworks贴图使用方法：
渲染时点击右侧贴图进入贴图环境
按照上面制作的贴图可以选中鼠标拖动到要贴的面上，如果其他例子贴图是一张图片，不需要修改，则直接点击上图的“图像”浏览要加的图片即可，然后拖动图片到要贴的面上。
完成准确solidworks贴图的方法是调节：打开上图选项卡右侧的“映射”，在图中标记1出鼠标拖动修改大小，在2处移动图片位置，3处旋转solidworks贴图角度，4处修改贴图位置水平镜像还是竖直镜像，还是不用调节，根据情况而定。
这样就能准确贴图了。
SolidWorks中怎样表现公司LOGO
2011-11-4 10:58|发布者: admin|查看: 13045|评论: 141|原作者: 香港智诚科技
摘要: ICT 智诚科技– StevenZhou 周庆军有时我们需要把自己公司LOGO画到自己产品
上。
在SolidWorks中一般有2种表现形式。
一种是使用SolidWorks的插件PhotoWorks把
LOGO以贴图的形式贴在模型的任意表面上；另外一种是使用S ...
有时我们需要把自己公司LOGO画到自己产品上。
在solidworks中一般有2种表现LOGO以贴图的形式贴在模型的任意表面上；另外一种是使用SolidWorks特征直接在模型的表面上通常的，绝大部分的做法是第一种情况，因为很多公司更多的目的只为了展示公司面就可以。
这种情况大概做法是：
A - 1，在SolidWorks的插件选项中钩上激活PhotoWorks插件。
（图1）
A - 2，从右边的PhotoWorks的贴图中拖拽任意一个预览的贴图于产品模型的表面我们也可以用自己的图片作为贴图。
（图2）
A - 3，在左边贴图预览区域选用自己的图片做为贴图，并可以保存为SolidWorks
A - 4，最后拖放矩形框来调节贴图的大小以适合模型。
（图4）
然而，也有些时候我们为了特殊需要，要把公司的LOGO直接以SolidWorks特征的的知识建立模型。
对于第二种情况，这里有2种方法。
当然，对于SolidWorks的探讨是没有止境的，做更多种的方法呢。
一种方法是直接运用SolidWorks的包覆特征直接将平面2D图案草图做成3D图案模了。
但是要注意一点，该特征只支持拉伸面，圆柱/圆锥面，旋转面等等，对于任意曲面，包覆特
而另一种方法是综合运用SolidWorks的知识来建立3D图案模型。
我们着重探讨一B - 1，在一合适的基面绘制2D草图用草图工具中的草图图片命令插入一张图片。
（图 6）
B - 2，将图片化为SolidWorks草图线条，并将线条以草图块命令变为一个整体。
B - 3，以B-2的草图使用曲面拉伸命令做一组Logo形状的曲面。
（图 7）
B - 4，在产品要贴Logo的这个表面，复制一个相同的曲面。
并将其曲面和B-3的曲面组用草图工用这个草图来修剪Logo表面，形成一组小片面组。
（图 7）
B - 5，用加厚命令对B-4的每个小片面组，使之做成实体，最后形成小块实体组。
（图 8）
B - 6，将B-5的小块实体组与产品模型做多实体的组合命令即可。
（图 9）
图 9 最终效果
已同步至香港智诚科技的微博。
