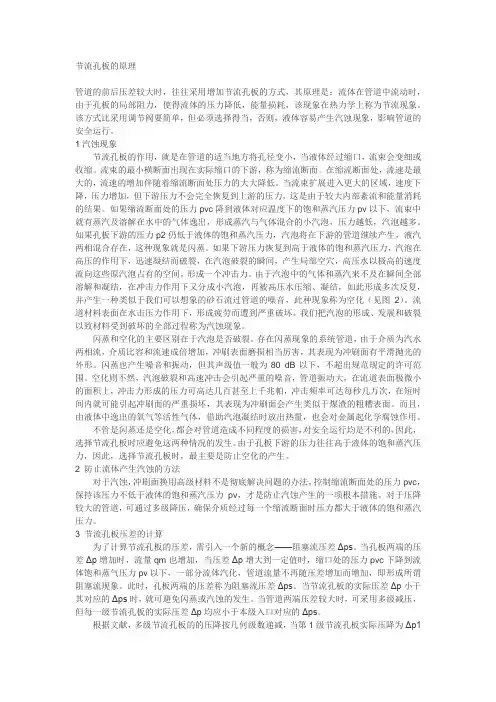

节流孔板的原理
节流孔板的原理
节流孔板的原理管道的前后压差较大时，往往采用增加节流孔板的方式，其原理是：流体在管道中流动时，由于孔板的局部阻力，使得流体的压力降低，能量损耗，该现象在热力学上称为节流现象。
该方式比采用调节阀要简单，但必须选择得当，否则，液体容易产生汽蚀现象，影响管道的安全运行。
1汽蚀现象节流孔板的作用，就是在管道的适当地方将孔径变小，当液体经过缩口，流束会变细或收缩。
流束的最小横断面出现在实际缩口的下游，称为缩流断面。
在缩流断面处，流速是最大的，流速的增加伴随着缩流断面处压力的大大降低。
当流束扩展进入更大的区域，速度下降，压力增加，但下游压力不会完全恢复到上游的压力，这是由于较大内部紊流和能量消耗的结果。
如果缩流断面处的压力pvc降到液体对应温度下的饱和蒸汽压力pv以下，流束中就有蒸汽及溶解在水中的气体逸出，形成蒸汽与气体混合的小汽泡，压力越低，汽泡越多。
如果孔板下游的压力p2仍低于液体的饱和蒸汽压力，汽泡将在下游的管道继续产生，液汽两相混合存在，这种现象就是闪蒸。
如果下游压力恢复到高于液体的饱和蒸汽压力，汽泡在高压的作用下，迅速凝结而破裂，在汽泡破裂的瞬间，产生局部空穴，高压水以极高的速度流向这些原汽泡占有的空间，形成一个冲击力。
由于汽泡中的气体和蒸汽来不及在瞬间全部溶解和凝结，在冲击力作用下又分成小汽泡，再被高压水压缩、凝结，如此形成多次反复，并产生一种类似于我们可以想象的砂石流过管道的噪音，此种现象称为空化（见图2）。
流道材料表面在水击压力作用下，形成疲劳而遭到严重破坏。
我们把汽泡的形成、发展和破裂以致材料受到破坏的全部过程称为汽蚀现象。
闪蒸和空化的主要区别在于汽泡是否破裂。
存在闪蒸现象的系统管道，由于介质为汽水两相流，介质比容和流速成倍增加，冲刷表面磨损相当厉害，其表现为冲刷面有平滑抛光的外形。
闪蒸也产生噪音和振动，但其声级值一般为80 dB以下，不超出规范规定的许可范围。
空化则不然，汽泡破裂和高速冲击会引起严重的噪音，管道振动大，在流道表面极微小的面积上，冲击力形成的压力可高达几百甚至上千兆帕，冲击频率可达每秒几万次，在短时间内就可能引起冲刷面的严重损坏，其表现为冲刷面会产生类似于煤渣的粗糟表面。
节流孔板原理
节流孔板原理
节流孔板原理是一种常见的流体控制装置，通常用于调节管道中流体的流量。
它通常由一个圆形的板子制成，中间有一个或多个孔。
当流体经过孔板时，流量会受到孔板形状和孔的数量及大小的影响。
节流孔板原理基于伯努利定律和连续方程。
根据伯努利定律，当流体通过喉管（即孔板上的孔）时，流体的速度会增加，静压会降低。
而连续方程则描述了通过孔板的流体质量守恒。
流体在通过节流孔板时，会在孔板上形成一定的压差。
压差的大小决定了流体通过孔板的速度，从而决定了流量的大小。
通常情况下，压差与流量成正比，即压差越大，流量越大。
而孔板的形状和孔的数量及大小也会影响流量。
较小的孔和较多的孔会导致更大的压差和更高的流速，从而增加流量。
相反，较大的孔和较少的孔会导致较小的压差和较低的流速，从而减小流量。
需要注意的是，节流孔板在实际应用中可能存在一定的误差。
孔板的设计和安装需要考虑流体的性质和操作条件，以确保准确的流量控制。
同时，孔板周围的管道设计也会影响流体的流动特性，进一步影响流量的准确性。
因此，在使用节流孔板进行流量控制时，需要进行严格的设计和校准，以确保可靠的测量和控制。

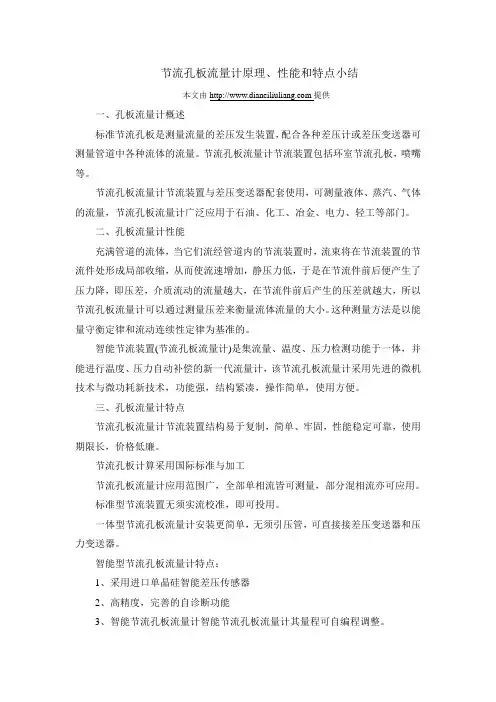

节流孔板流量计原理、性能和特点小结
节流孔板流量计原理、性能和特点小结本文由提供一、孔板流量计概述标准节流孔板是测量流量的差压发生装置，配合各种差压计或差压变送器可测量管道中各种流体的流量。
节流孔板流量计节流装置包括环室节流孔板，喷嘴等。
节流孔板流量计节流装置与差压变送器配套使用，可测量液体、蒸汽、气体的流量，节流孔板流量计广泛应用于石油、化工、冶金、电力、轻工等部门。
二、孔板流量计性能充满管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以节流孔板流量计可以通过测量压差来衡量流体流量的大小。
这种测量方法是以能量守衡定律和流动连续性定律为基准的。
智能节流装置(节流孔板流量计)是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的新一代流量计，该节流孔板流量计采用先进的微机技术与微功耗新技术，功能强，结构紧凑，操作简单，使用方便。
三、孔板流量计特点节流孔板流量计节流装置结构易于复制，简单、牢固，性能稳定可靠，使用期限长，价格低廉。
节流孔板计算采用国际标准与加工节流孔板流量计应用范围广，全部单相流皆可测量，部分混相流亦可应用。
标准型节流装置无须实流校准，即可投用。
一体型节流孔板流量计安装更简单，无须引压管，可直接接差压变送器和压力变送器。
智能型节流孔板流量计特点：1、采用进口单晶硅智能差压传感器2、高精度，完善的自诊断功能3、智能节流孔板流量计智能节流孔板流量计其量程可自编程调整。
4、智能节流孔板流量计可同时显示累计流量、瞬时流量、压力、温度。
5、具有在线、动态全补偿功能外，智能节流孔板流量计还具有自诊断、自行设定量程。
6、配有多种通讯接口7、稳定性高8、量程范围宽、大于10：19、智能型节流孔板流量计技术指标10、高精度：±0.075%11、高稳定性：优于0.1%FS/年12、高静压：40MPa13、连续工作5年不需调校14、可忽略温度、静压影响15、抗高过压。

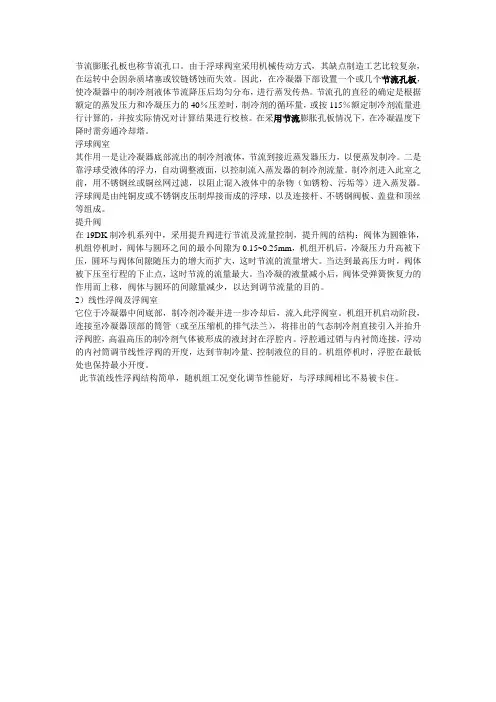

节流孔板
节流膨胀孔板也称节流孔口。
由于浮球阀室采用机械传动方式，其缺点制造工艺比较复杂，在运转中会因杂质堵塞或铰链锈蚀而失效。
因此，在冷凝器下部设置一个或几个节流孔板，使冷凝器中的制冷剂液体节流降压后均匀分布，进行蒸发传热。
节流孔的直径的确定是根据额定的蒸发压力和冷凝压力的40％压差时，制冷剂的循环量，或按115％额定制冷剂流量进行计算的，并按实际情况对计算结果进行校核。
在采用节流膨胀孔板情况下，在冷凝温度下降时需旁通冷却塔。
浮球阀室其作用一是让冷凝器底部流出的制冷剂液体，节流到接近蒸发器压力，以便蒸发制冷。
二是靠浮球受液体的浮力，自动调整液面，以控制流入蒸发器的制冷剂流量。
制冷剂进入此室之前，用不锈钢丝或铜丝网过滤，以阻止混入液体中的杂物（如锈粉、污垢等）进入蒸发器。
浮球阀是由纯铜皮或不锈钢皮压制焊接而成的浮球，以及连接杆、不锈钢阀板、盖盘和顶丝等组成。
提升阀在19DK制冷机系列中，采用提升阀进行节流及流量控制，提升阀的结构：阀体为圆锥体，机组停机时，阀体与圆环之间的最小间隙为0.15~0.25mm，机组开机后，冷凝压力升高被下压，圆环与阀体间隙随压力的增大而扩大，这时节流的流量增大。
当达到最高压力时，阀体被下压至行程的下止点，这时节流的流量最大。
当冷凝的液量减小后，阀体受弹簧恢复力的作用而上移，阀体与圆环的间隙量减少，以达到调节流量的目的。
2）线性浮阀及浮阀室它位于冷凝器中间底部，制冷剂冷凝并进一步冷却后，流入此浮阀室。
机组开机启动阶段，连接至冷凝器顶部的筒管（或至压缩机的排气法兰），将排出的气态制冷剂直接引入并抬升浮阀腔，高温高压的制冷剂气体被形成的液封封在浮腔内。
浮腔通过销与内衬筒连接，浮动的内衬筒调节线性浮阀的开度，达到节制冷量、控制液位的目的。
机组停机时，浮腔在最低处也保持最小开度。
此节流线性浮阀结构简单，随机组工况变化调节性能好，与浮球阀相比不易被卡住。
多级节流孔板
多级节流孔板简介多级节流孔板是一种流量调节装置，常用于管道或管道系统中的液体、气体或蒸汽的流量控制。
其工作原理是利用节流孔板本身的构造和设计，将流体流过多个不同大小的孔洞以降低流速和流量。
多级节流孔板的优势在于它可以通过增加孔洞数量来调整流速，从而适应更广泛的应用场景。
结构多级节流孔板通常由一个或多个长方形或圆形的孔洞排列组成，每个孔洞的大小都不同。
孔洞的直径和长度按照特定比例分布，以达到最佳的节流效果。
孔板本身通常是由不锈钢或铝合金制成，以确保其耐腐蚀和耐磨损性能。
工作原理当流体经过多级节流孔板时，它们会分别流过每个孔洞。
由于每个孔洞的大小都不同，流体的流速和流量也会因此而变化。
这种多级节流的设计使得流体的流动变得更加平稳，减少了涡流和振荡，从而降低了噪音和压力损失。
多级节流孔板的设计和结构也可以根据需要进行优化，以确保其最佳的节流效果。
例如，可以通过增加或减少孔洞数量来控制流速和流量，或者通过不同的孔洞组合来实现不同的节流比例。
应用多级节流孔板广泛用于石油、化工、电力、水处理等领域的管道流量控制。
具体应用场景包括以下几个方面：•流量控制：多级节流孔板被用于控制管道中的液体、气体和蒸汽的流量，以确保流量的稳定和准确。
•压力控制：多级节流孔板可以通过控制流速和流量来调整管道中的压力，并确保压力在安全范围内。
•流速计量：多级节流孔板可以作为流量计来使用，以测量液体、气体和蒸汽在管道中的流速和流量。
•节能降低噪音：多级节流孔板设计的良好结构可以降低管道中的压力损失和涡流振荡，从而降低能耗和噪音。
总结多级节流孔板是一种功能强大的流量调节装置，其特别之处在于它可以通过增加或减少孔洞数量来调整管道中的流速和流量。
它经常用于石油、化工、电力、水处理等领域的管道流量控制，应用范围广泛，具有极高的应用价值。

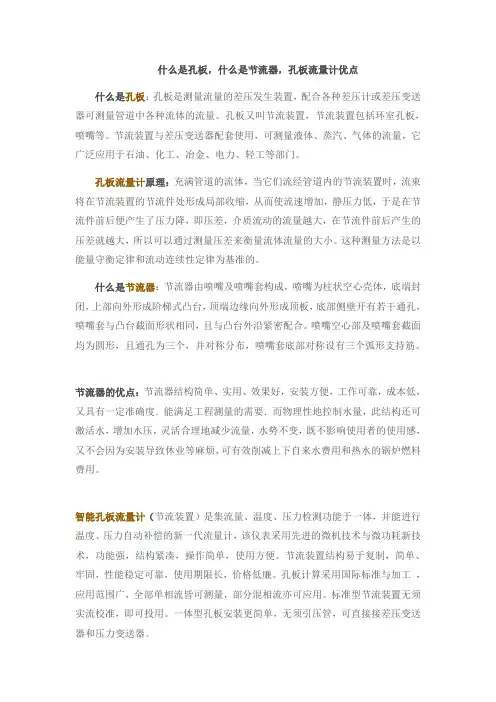

孔板、节流器、孔板流量计
什么是孔板，什么是节流器，孔板流量计优点什么是孔板：孔板是测量流量的差压发生装置，配合各种差压计或差压变送器可测量管道中各种流体的流量。
孔板又叫节流装置，节流装置包括环室孔板，喷嘴等。
节流装置与差压变送器配套使用，可测量液体、蒸汽、气体的流量，它广泛应用于石油、化工、冶金、电力、轻工等部门。
孔板流量计原理：充满管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以可以通过测量压差来衡量流体流量的大小。
这种测量方法是以能量守衡定律和流动连续性定律为基准的。
什么是节流器：节流器由喷嘴及喷嘴套构成，喷嘴为柱状空心壳体，底端封闭，上部向外形成阶梯式凸台，顶端边缘向外形成顶板，底部侧壁开有若干通孔，喷嘴套与凸台截面形状相同，且与凸台外沿紧密配合。
喷嘴空心部及喷嘴套截面均为圆形，且通孔为三个，并对称分布，喷嘴套底部对称设有三个弧形支持筋。
节流器的优点：节流器结构简单、实用、效果好，安装方便，工作可靠，成本低，又具有一定准确度．能满足工程测量的需要．而物理性地控制水量，此结构还可激活水，增加水压，灵活合理地减少流量，水势不变，既不影响使用者的使用感，又不会因为安装导致休业等麻烦，可有效削减上下自来水费用和热水的锅炉燃料费用。
智能孔板流量计（节流装置）是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的新一代流量计，该仪表采用先进的微机技术与微功耗新技术，功能强，结构紧凑，操作简单，使用方便。
节流装置结构易于复制，简单、牢固，性能稳定可靠，使用期限长，价格低廉。
孔板计算采用国际标准与加工，应用范围广，全部单相流皆可测量，部分混相流亦可应用。
标准型节流装置无须实流校准，即可投用。
一体型孔板安装更简单，无须引压管，可直接接差压变送器和压力变送器。
孔板流量计优点：孔板流量计采用了特有的防冻隔离器，在测量蒸汽时，不需伴热、保温及冷凝器，使结构大为简化，便于现场安装。
孔板流量计工作原理
孔板流量计工作原理充满管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小。
这种测量方法是以能量守衡定律和流动连续性定律为基准的。
孔板流量计又称为差压式流量计，是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成，广泛应用于气体、蒸汽和液体的流量测量。
具有结构简单，维修方便，性能稳定，使用可靠等特点。
详细介绍:一、概述孔板流量计又称为差压式流量计，是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成，广泛应用于气体、蒸汽和液体的流量测量。
具有结构简单，维修方便，性能稳定，使用可靠等特点。
孔板节流装置是标准节流件可不需标定直接依照国家标准生产，1.国家标准GB2624-81<流量测量节流装置的设计安装和使用；2.国际标准ISO5167<国际标准组织规定的各种节流装置；3.化工部标准GJ516-87-HK06。
二、工作原理充满管道的流体流经管道内的节流装置，在节流件附近造成局部收缩，流速增加，在其上、下游两侧产生静压力差。
在已知有关参数的条件下，根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系而求得流量。
孔板流量计由截流元件孔板、均压环、三阀组和智能多参数变送器组成。
三阀组：三阀组的作用是将差压变送器的正负压室与引压管导通或切断，导通或切断差压变送器。
停用时：关闭负压阀,打开平衡阀,关闭正压阀.投用时：打开正压阀,关闭平衡阀,打开负压阀.在有隔离液的情况下要确保三阀组不能同时打开,防止隔离液因为差压而跑掉.五阀组比三阀组多2个排污阀。
初次使用时应先打开平衡阀，再打开低压侧负压阀，接着是打开高压侧正压阀，最后关闭平衡阀，变送器工作，这样操作很好的保护了变送器。
在变送器的工作过程中也可以打开平衡阀给变送器调零等操作孔板流量计的安装位置是直管的前10D后5D。
节流孔板作用
管道的前后压差较大时，往往采用增加节流孔板的方式，其原理是：流体在管道中流动时，由于孔板的局部阻力，使得流体的压力降低，能量损耗，该现象在热力学上称为节流现象。
该方式比采用调节阀要简单，但必须选择得当，否则，液体容易产生汽蚀现象，影响管道的安全运行。
1、汽蚀现象节流孔板的作用节流孔板的作用，就是在管道的适当地方将孔径变小，当液体经过缩口，流束会变细或收缩。
流束的最小横断面出现在实际缩口的下游，称为缩流断面。
在缩流断面处，流速是最大的，流速的增加伴随着缩流断面处压力的大大降低。
当流束扩展进入更大的区域，速度下降，压力增加，但下游压力不会完全恢复到上游的压力，这是由于较大内部紊流和能量消耗的结果。
如果缩流断面处的压力pvc降到液体对应温度下的饱和蒸汽压力pv以下，流束中就有蒸汽及溶解在水中的气体逸出，形成蒸汽与气体混合的小汽泡，压力越低，汽泡越多。
如果孔板下游的压力p2仍低于液体的饱和蒸汽压力，汽泡将在下游的管道继续产生，液汽两相混合存在，这种现象就是闪蒸。
如果下游压力恢复到高于液体的饱和蒸汽压力，汽泡在高压的作用下，迅速凝结而破裂，在汽泡破裂的瞬间，产生局部空穴，高压水以极高的速度流向这些原汽泡占有的空间，形成一个冲击力。
由于汽泡中的气体和蒸汽来不及在瞬间全部溶解和凝结，在冲击力作用下又分成小汽泡，再被高压水压缩、凝结，如此形成多次反复，并产生一种类似于我们可以想象的砂石流过管道的噪音，此种现象称为空化（见图2）。
流道材料表面在水击压力作用下，形成疲劳而遭到严重破坏。
我们把汽泡的形成、发展和破裂以致材料受到破坏的全部过程称为汽蚀现象。
闪蒸和空化闪蒸和空化的主要区别在于汽泡是否破裂。
存在闪蒸现象的系统管道，由于介质为汽水两相流，介质比容和流速成倍增加，冲刷表面磨损相当厉害，其表现为冲刷面有平滑抛光的外形。
闪蒸也产生噪音和振动，但其声级值一般为80 dB以下，不超出规范规定的许可范围。
空化则不然，汽泡破裂和高速冲击会引起严重的噪音，管道振动大，在流道表面极微小的面积上，冲击力形成的压力可高达几百甚至上千兆帕，冲击频率可达每秒几万次，在短时间内就可能引起冲刷面的严重损坏，其表现为冲刷面会产生类似于煤渣的粗糟表面。
孔板节流装置原理
孔板节流装置原理嘿，朋友们！今天咱来聊聊孔板节流装置原理。
这玩意儿啊，就像是水流中的一个小关卡。
你看啊，水在管道里欢快地流淌着，就跟咱平时自由自在地走在路上似的。
突然呢，出现了这么个孔板，就好像在路上设了个收费的卡口。
水到了这儿，就得放慢速度，从那个小孔里挤过去。
这一挤呀，水的压力啊、流速啊啥的可就都有变化啦。
咱可以把这孔板想象成一个特别的门，水就是要通过这扇门的家伙。
这扇门呢，它有个小孔，水要过去就得变变样子。
本来水是一股脑儿往前冲的，到了这儿就得收敛一下，乖乖地通过那个小孔。
而且这一通过啊，水的能量啊啥的就被分散啦，就好像一个大力士突然被分成了好几个小力气的人。
那为啥要搞这么个孔板节流装置呢？这用处可大啦！比如说在一些工业生产里，咱得控制流体的流量和压力呀。
就好像你要控制家里的水流大小，不能让它乱喷对吧。
通过这个孔板，咱就能精确地调整流体的状态。
它就像是个神奇的魔术师，能把流体变得服服帖帖的。
而且它还挺耐用的呢，只要安装好了，就能一直好好工作，帮咱们把流体管得牢牢的。
再想想，要是没有这个孔板节流装置，那流体不就像没头苍蝇一样乱撞啦？那可不行，那会出大乱子的！所以说啊，这个小小的孔板，作用可真是不容小觑啊！它虽然看起来不起眼，可在很多地方都是关键角色呢。
就像一个幕后英雄，默默地工作着，却对整个系统起着至关重要的作用。
咱可不能小瞧了它呀！总之呢，孔板节流装置原理就是这么神奇，这么重要。
它让流体变得有序，让我们的生产生活更加顺利。
是不是很有意思呢？所以啊，可别小看了这些看似普通的东西，它们往往有着大能量呢！。
标准节流孔板
标准节流孔板标准节流孔板是一种用于流体控制的装置，通常用于调节管道中的流体流速和压力。
它具有结构简单、安装方便、使用寿命长等优点，被广泛应用于石油、化工、冶金、电力等领域。
本文将介绍标准节流孔板的结构、工作原理、选型及应用注意事项。
结构。
标准节流孔板通常由孔板、法兰、密封垫片等部件组成。
孔板是整个装置的核心部件，其上开有若干个孔眼，用于流体的节流。
法兰用于连接孔板与管道，密封垫片则用于保证连接处的密封性能。
整个结构简单紧凑，便于安装和维护。
工作原理。
当流体通过标准节流孔板时，流体的流速会增加，而静压力会减小。
孔板上的孔眼会使流体产生一定的阻力，从而使流速和静压力得到控制。
通过调节孔板上的孔眼数量、大小和分布，可以实现对流体流速和压力的精确控制。
选型。
在选择标准节流孔板时，需要考虑流体的种类、流速范围、压力损失、温度、精度要求等因素。
根据具体的工况条件，选择合适的材质、孔眼尺寸和布置方式，以确保节流孔板能够正常工作并满足流体控制的要求。
应用注意事项。
在使用标准节流孔板时，需要注意以下几点，首先，安装前需要对孔板进行检查，确保孔眼没有堵塞或损坏；其次，安装时应保证孔板与管道的对中，避免出现偏斜或挤压；最后，在使用过程中要定期检查孔板的磨损情况，必要时进行更换或修复。
总结。
标准节流孔板作为一种常用的流体控制装置，具有重要的应用价值。
通过本文的介绍，相信读者对标准节流孔板的结构、工作原理、选型及应用注意事项有了更深入的了解。
在实际工程中，我们应根据具体的工况条件，合理选择和使用标准节流孔板，以确保流体控制系统的稳定运行和安全生产。
标准节流孔板说明书
6、在节流件上游侧的管道上安装温度计套管时，则温度计套管与节流件之间的直管段长度 L1 按下述原
则确定：
当温度计套管直径小于 0.03D 时，L1≥5D（3D）。
济南中仪自动化设备有限公司
电话/传真：0531-82861652
8
◆标准节流装置◆
当温度计套管直径在 0.03D~0.13D 之间时，L1≥20D（10D）。 7、虽然计算密度和粘度用的流体的温度，是要在上游取压平面上测得的值，但是，流体的温度最好在节
嘴
0.2～0.8
ISA1932 喷嘴
LG 环室取压 50～500 ≤42.0 LG 钻孔取压
0.2～0.8
适用雷诺数 ReD
≥5000
说明
适用于各种介质的流量测 量，主要用于电力、纺织、 冶金、轻工等
≥1260β2D
适用于各种介质的流量测 量，主要用于石化行业
行业；高温高压场合多用 ≥104(β≥0.45)
八槽孔板 压损小寿命长，一般用于 104～107 电厂主给水和主蒸汽等重
要场合 适用于压损要求较小和寿 2×103～107 命长的场合；高温高压的
场合多用八槽喷嘴
文丘 里 管
文丘里 喷嘴
高压透镜孔 板
LG 特殊取压 50～3000 ≤42.0
0.4～0.7
压力损失特小，一般大管 2× 105～2×106
1
20
2
拆卸用
螺母 垫圈
20
2n
n 是法兰螺孔数
A3
2n
n 是法兰螺孔数
垫片 垫片 双头螺栓
石棉橡胶
2
石棉橡胶
2
20
n
n 是法兰螺孔数
节流孔板的原理课件.doc
节流孔板的原理管道的前后压差较大时，往往采用增加节流孔板的方式，其原理是：流体在管道中流动时，由于孔板的局部阻力，使得流体的压力降低，能量损耗，该现象在热力学上称为节流现象。
该方式比采用调节阀要简单，但必须选择得当，否则，液体容易产生汽蚀现象，影响管道的安全运行。
1汽蚀现象节流孔板的作用，就是在管道的适当地方将孔径变小，当液体经过缩口，流束会变细或收缩。
流束的最小横断面出现在实际缩口的下游，称为缩流断面。
在缩流断面处，流速是最大的，流速的增加伴随着缩流断面处压力的大大降低。
当流束扩展进入更大的区域，速度下降，压力增加，但下游压力不会完全恢复到上游的压力，这是由于较大内部紊流和能量消耗的结果。
如果缩流断面处的压力pvc降到液体对应温度下的饱和蒸汽压力pv以下，流束中就有蒸汽及溶解在水中的气体逸出，形成蒸汽与气体混合的小汽泡，压力越低，汽泡越多。
如果孔板下游的压力p2仍低于液体的饱和蒸汽压力，汽泡将在下游的管道继续产生，液汽两相混合存在，这种现象就是闪蒸。
如果下游压力恢复到高于液体的饱和蒸汽压力，汽泡在高压的作用下，迅速凝结而破裂，在汽泡破裂的瞬间，产生局部空穴，高压水以极高的速度流向这些原汽泡占有的空间，形成一个冲击力。
由于汽泡中的气体和蒸汽来不及在瞬间全部溶解和凝结，在冲击力作用下又分成小汽泡，再被高压水压缩、凝结，如此形成多次反复，并产生一种类似于我们可以想象的砂石流过管道的噪音，此种现象称为空化（见图2）。
流道材料表面在水击压力作用下，形成疲劳而遭到严重破坏。
我们把汽泡的形成、发展和破裂以致材料受到破坏的全部过程称为汽蚀现象。
闪蒸和空化的主要区别在于汽泡是否破裂。
存在闪蒸现象的系统管道，由于介质为汽水两相流，介质比容和流速成倍增加，冲刷表面磨损相当厉害，其表现为冲刷面有平滑抛光的外形。
闪蒸也产生噪音和振动，但其声级值一般为80 dB 以下，不超出规范规定的许可范围。
空化则不然，汽泡破裂和高速冲击会引起严重的噪音，管道振动大，在流道表面极微小的面积上，冲击力形成的压力可高达几百甚至上千兆帕，冲击频率可达每秒几万次，在短时间内就可能引起冲刷面的严重损坏，其表现为冲刷面会产生类似于煤渣的粗糟表面。
节流孔板原理
节流孔板原理
节流孔板是一种装置，它可以控制流体在导流管或其他容器中的流速。
它是建立在管道和其他容器内壁上的，形状各式各样，由多个小孔组成，以限制流体流经的速度。
它可以节省液体的能量，降低它的压力，减少它的噪音，使其可以更有效地利用液流的动力。
节流孔板的工作原理是，它会阻止流体流动过快而产生涡流，而是使液流的流量减少，从而减少整体的阻力，而不会破坏流体的推动力。
在流量适当的情况下，它可以抑制水流的能量损失，避免液体在管道中出现浪费的情况。
节流孔板还可以帮助减少流体中的噪声，减少对环境的影响。
因为它能够抑制水流的能量，使它们不会在管道中发出大量的噪音，减少环境污染。
节流孔板是一种普遍采用的流体流量控制装置，它可以帮助减少流体的压力和减少流体的噪声，可以更有效地利用液体动力，减少流体的能耗，是工业和水处理中常用的一种装置。
- 1 -。
节流孔板的原理及限流计算
节流孔板的原理管道的前后压差较大时，往往采用增加节流孔板的方式，其原理是：流体在管道中流动时，由于孔板的局部阻力，使得流体的压力降低，能量损耗，该现象在热力学上称为节流现象。
该方式比采用调节阀要简单，但必须选择得当，否则，液体容易产生汽蚀现象，影响管道的安全运行。
1汽蚀现象节流孔板的作用，就是在管道的适当地方将孔径变小，当液体经过缩口，流束会变细或收缩。
流束的最小横断面出现在实际缩口的下游，称为缩流断面。
在缩流断面处，流速是最大的，流速的增加伴随着缩流断面处压力的大大降低。
当流束扩展进入更大的区域，速度下降，压力增加，但下游压力不会完全恢复到上游的压力，这是由于较大部紊流和能量消耗的结果。
如果缩流断面处的压力pvc降到液体对应温度下的饱和蒸汽压力pv以下，流束中就有蒸汽及溶解在水中的气体逸出，形成蒸汽与气体混合的小汽泡，压力越低，汽泡越多。
如果孔板下游的压力p2仍低于液体的饱和蒸汽压力，汽泡将在下游的管道继续产生，液汽两相混合存在，这种现象就是闪蒸。
如果下游压力恢复到高于液体的饱和蒸汽压力，汽泡在高压的作用下，迅速凝结而破裂，在汽泡破裂的瞬间，产生局部空穴，高压水以极高的速度流向这些原汽泡占有的空间，形成一个冲击力。
由于汽泡中的气体和蒸汽来不及在瞬间全部溶解和凝结，在冲击力作用下又分成小汽泡，再被高压水压缩、凝结，如此形成多次反复，并产生一种类似于我们可以想象的砂石流过管道的噪音，此种现象称为空化（见图2）。
流道材料表面在水击压力作用下，形成疲劳而遭到严重破坏。
我们把汽泡的形成、发展和破裂以致材料受到破坏的全部过程称为汽蚀现象。
闪蒸和空化的主要区别在于汽泡是否破裂。
存在闪蒸现象的系统管道，由于介质为汽水两相流，介质比容和流速成倍增加，冲刷表面磨损相当厉害，其表现为冲刷面有平滑抛光的外形。
闪蒸也产生噪音和振动，但其声级值一般为80 dB以下，不超出规规定的许可围。
空化则不然，汽泡破裂和高速冲击会引起严重的噪音，管道振动大，在流道表面极微小的面积上，冲击力形成的压力可高达几百甚至上千兆帕，冲击频率可达每秒几万次，在短时间就可能引起冲刷面的严重损坏，其表现为冲刷面会产生类似于煤渣的粗糟表面。
节流孔板的原理及限流计算
节流孔板的原理管道的前后压差较大时，往往采用增加节流孔板的方式，其原理是：流体在管道中流动时，由于孔板的局部阻力，使得流体的压力降低，能量损耗，该现象在热力学上称为节流现象。
该方式比采用调节阀要简单，但必须选择得当，否则，液体容易产生汽蚀现象，影响管道的安全运行。
1汽蚀现象节流孔板的作用，就是在管道的适当地方将孔径变小，当液体经过缩口，流束会变细或收缩。
流束的最小横断面出现在实际缩口的下游，称为缩流断面。
在缩流断面处，流速是最大的，流速的增加伴随着缩流断面处压力的大大降低。
当流束扩展进入更大的区域，速度下降，压力增加，但下游压力不会完全恢复到上游的压力，这是由于较大内部紊流和能量消耗的结果。
如果缩流断面处的压力pvc降到液体对应温度下的饱和蒸汽压力pv以下，流束中就有蒸汽及溶解在水中的气体逸出，形成蒸汽与气体混合的小汽泡，压力越低，汽泡越多。
如果孔板下游的压力p2仍低于液体的饱和蒸汽压力，汽泡将在下游的管道继续产生，液汽两相混合存在，这种现象就是闪蒸。
如果下游压力恢复到高于液体的饱和蒸汽压力，汽泡在高压的作用下，迅速凝结而破裂，在汽泡破裂的瞬间，产生局部空穴，高压水以极高的速度流向这些原汽泡占有的空间，形成一个冲击力。
由于汽泡中的气体和蒸汽来不及在瞬间全部溶解和凝结，在冲击力作用下又分成小汽泡，再被高压水压缩、凝结，如此形成多次反复，并产生一种类似于我们可以想象的砂石流过管道的噪音，此种现象称为空化（见图2）。
流道材料表面在水击压力作用下，形成疲劳而遭到严重破坏。
我们把汽泡的形成、发展和破裂以致材料受到破坏的全部过程称为汽蚀现象。
闪蒸和空化的主要区别在于汽泡是否破裂。
存在闪蒸现象的系统管道，由于介质为汽水两相流，介质比容和流速成倍增加，冲刷表面磨损相当厉害，其表现为冲刷面有平滑抛光的外形。
闪蒸也产生噪音和振动，但其声级值一般为80 dB以下，不超出规范规定的许可范围。
空化则不然，汽泡破裂和高速冲击会引起严重的噪音，管道振动大，在流道表面极微小的面积上，冲击力形成的压力可高达几百甚至上千兆帕，冲击频率可达每秒几万次，在短时间内就可能引起冲刷面的严重损坏，其表现为冲刷面会产生类似于煤渣的粗糟表面。
节流孔板工作原理
节流孔板工作原理
孔板节流装置是标准节流件可不需标定直接依照国家标准生产，1.国家标准GB2624-81<流量测量节流装置的设计安装和使用；2.国际标准ISO5167<国际标准组织规定的各种节流装置；
3.化工部标准GJ516-87-HK06。
工作原理：
充满管道的流体流经管道内的节流装置，在节流件附近造成局部收缩，流速增加，在其上、下游两侧产生静压力差。
在已知有关参数的条件下，根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系而求得流量。
其基本公式如下：
c－流出系数无量纲
d－工作条件下节流件的节流孔或喉部直径
D－工作条件下上游管道内径
qm－质量流量Kg/s
qv－体积流量m³/s
ß－直径比d/D 无量纲
流体的密度Kg/m³
可膨胀性系数无量纲
结构组成：
1、节流件：标准孔板、标准喷嘴、长径喷嘴、1／4圆孔板、双重孔板、偏心孔板、圆缺孔板、锥形入口孔板等
2、取压装置：环室、取压法兰、夹持环、导压管等
3、连接法兰（国家标准、各种标准及其它设计部门的法兰）、紧固件。
节流孔板的原理
节流孔板的原理管道的前后压差较大时，往往采用增加节流孔板的方式，其原理是：流体在管道中流动时，由于孔板的局部阻力，使得流体的压力降低，能量损耗，该现象在热力学上称为节流现象。
该方式比采用调节阀要简单，但必须选择得当，否则，液体容易产生汽蚀现象，影响管道的安全运行。
1汽蚀现象节流孔板的作用，就是在管道的适当地方将孔径变小，当液体经过缩口，流束会变细或收缩。
流束的最小横断面出现在实际缩口的下游，称为缩流断面。
在缩流断面处，流速是最大的，流速的增加伴随着缩流断面处压力的大大降低。
当流束扩展进入更大的区域，速度下降，压力增加，但下游压力不会完全恢复到上游的压力，这是由于较大内部紊流和能量消耗的结果。
如果缩流断面处的压力pvc降到液体对应温度下的饱和蒸汽压力pv以下，流束中就有蒸汽及溶解在水中的气体逸出，形成蒸汽与气体混合的小汽泡，压力越低，汽泡越多。
如果孔板下游的压力p2仍低于液体的饱和蒸汽压力，汽泡将在下游的管道继续产生，液汽两相混合存在，这种现象就是闪蒸。
如果下游压力恢复到高于液体的饱和蒸汽压力，汽泡在高压的作用下，迅速凝结而破裂，在汽泡破裂的瞬间，产生局部空穴，高压水以极高的速度流向这些原汽泡占有的空间，形成一个冲击力。
由于汽泡中的气体和蒸汽来不及在瞬间全部溶解和凝结，在冲击力作用下又分成小汽泡，再被高压水压缩、凝结，如此形成多次反复，并产生一种类似于我们可以想象的砂石流过管道的噪音，此种现象称为空化（见图2）。
流道材料表面在水击压力作用下，形成疲劳而遭到严重破坏。
我们把汽泡的形成、发展和破裂以致材料受到破坏的全部过程称为汽蚀现象。
闪蒸和空化的主要区别在于汽泡是否破裂。
存在闪蒸现象的系统管道，由于介质为汽水两相流，介质比容和流速成倍增加，冲刷表面磨损相当厉害，其表现为冲刷面有平滑抛光的外形。
闪蒸也产生噪音和振动，但其声级值一般为80 dB以下，不超出规范规定的许可范围。
空化则不然，汽泡破裂和高速冲击会引起严重的噪音，管道振动大，在流道表面极微小的面积上，冲击力形成的压力可高达几百甚至上千兆帕，冲击频率可达每秒几万次，在短时间内就可能引起冲刷面的严重损坏，其表现为冲刷面会产生类似于煤渣的粗糟表面。
节流孔板的原理及限流计算
节流孔板的原理及限流计算节流孔板的原理管道的前后压差较大时，往往采用增加节流孔板的方式，其原理是:流体在管道中流动时，由于孔板的局部阻力，使得流体的压力降低，能量损耗，该现象在热力学上称为节流现象。
该方式比采用调节阀要简单，但必须选择得当，否则，液体容易产生汽蚀现象，影响管道的安全运行。
1汽蚀现象节流孔板的作用，就是在管道的适当地方将孔径变小，当液体经过缩口，流束会变细或收缩。
流束的最小横断面出现在实际缩口的下游，称为缩流断面。
在缩流断面处，流速是最大的，流速的增加伴随着缩流断面处压力的大大降低。
当流束扩展进入更大的区域，速度下降，压力增加，但下游压力不会完全恢复到上游的压力，这是由于较大内部紊流和能量消耗的结果。
如果缩流断面处的压力pvc降到液体对应温度下的饱和蒸汽压力pv以下，流束中就有蒸汽及溶解在水中的气体逸出，形成蒸汽与气体混合的小汽泡，压力越低，汽泡越多。
如果孔板下游的压力p2仍低于液体的饱和蒸汽压力，汽泡将在下游的管道继续产生，液汽两相混合存在，这种现象就是闪蒸。
如果下游压力恢复到高于液体的饱和蒸汽压力，汽泡在高压的作用下，迅速凝结而破裂，在汽泡破裂的瞬间，产生局部空穴，高压水以极高的速度流向这些原汽泡占有的空间，形成一个冲击力。
由于汽泡中的气体和蒸汽来不及在瞬间全部溶解和凝结，在冲击力作用下又分成小汽泡，再被高压水压缩、凝结，如此形成多次反复，并产生一种类似于我们可以想象的砂石流过管道的噪音，此种现象称为空化(见图2)。
流道材料表面在水击压力作用下，形成疲劳而遭到严重破坏。
我们把汽泡的形成、发展和破裂以致材料受到破坏的全部过程称为汽蚀现象。
闪蒸和空化的主要区别在于汽泡是否破裂。
存在闪蒸现象的系统管道，由于介质为汽水两相流，介质比容和流速成倍增加，冲刷表面磨损相当厉害，其表现为冲刷面有平滑抛光的外形。
闪蒸也产生噪音和振动，但其声级值一般为80 dB以下，不超出规范规定的许可范围。
空化则不然，汽泡破裂和高速冲击会引起严重的噪音，管道振动大，在流道表面极微小的面积上，冲击力形成的压力可高达几百甚至上千兆帕，冲击频率可达每秒几万次，在短时间内就可能引起冲刷面的严重损坏，其表现为冲刷面会产生类似于煤渣的粗糟表面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
节流孔板的原理
节流孔板的原理
管道的前后压差较大时，往往采用增加节流孔板的方式，其原理是：流体在管道中流动时，由于孔板的局部阻力，使得流体的压力降低，能量损耗，该现象在热力学上称为节流现象。
该方式比采用调节阀要简单，但必须选择
得当，否则，液体容易产生汽蚀现象，影响管道的安全运行。
1汽蚀现象
节流孔板的作用，就是在管道的适当地方将孔径变小，当液体经过缩口，流束会变细或收缩。
流束的最小横断面出现在实际缩口的下游，称为缩流断面。
在缩流断面处，流速是最大的，流速的增加伴随着缩流断面处压力的大大降低。
当流束扩展进入更大的区域，速度下降，压力增加，但下游压力不会完全恢复到上游的压力，这是由于较大内部紊流和能量消耗的结果。
如果缩流断面处的压力pvc降到液体对应温度下的饱和蒸汽压力pv以下，流束中就有蒸汽及溶解在水中的气体逸出，形成蒸汽与气体混合的小汽泡，压力越低，汽泡越多。
如果孔板下游的压力p2仍低于液体的饱和蒸汽压力，汽泡将在下游的管道继续产生，液汽两相混合存在，这种现象就是闪蒸。
如果下游压力恢复到高于液体的饱和蒸汽压力，汽泡在高压的作用下，迅速凝结而破裂，在汽泡破裂的瞬间，产生局部空穴，高压水以极高的速度流向这些原汽泡占有的空间，形成一个冲击力。
由于汽泡中的气体和蒸汽来不及在瞬间全部溶解和凝结，在冲击力作用下又分成小汽泡，再被高压水压缩、凝结，如此形成多次反复，并产生一种类似于我们可以想象的砂石流过管道的噪音，此种现象称为空化（见图2）。
流道材料表面在水击压力作用下，形成疲劳而遭到严重破坏。
我们把汽泡的形成、发展和破裂以致材料受到破坏的
全部过程称为汽蚀现象。
闪蒸和空化的主要区别在于汽泡是否破裂。
存在闪蒸现象的系统管道，由于介质为汽水两相流，介质比容和流速成倍增加，冲刷表面磨损相当厉害，其表现为冲刷面有平滑抛光的外形。
闪蒸也产生噪音和振动，但其声级值一般为80 dB以下，不超出规范规定的许可范围。
空化则不然，汽泡破裂和高速冲击会引起严重的噪音，管道振动大，在流道表面极微小的面积上，冲击力形成的压力可高达几百甚至上千兆帕，冲击频率可达每秒几万次，在短时间内就可能引起冲刷面的严重损坏，其表现为冲刷面会产生类似于煤渣的粗糟表面。
而且，由液体中逸出的氧气等活性气体，借助汽泡凝结时放出热量，也会对金属起化学腐蚀作用。
不管是闪蒸还是空化，都会对管道造成不同程度的损害，对安全运行均是不利的，因此，选择节流孔板时应避免这两种情况的发生。
由于孔板下游的压力往往高于液体的饱和蒸汽压力，因此，选择节流孔板时，最主要是防止空化的产生。
2 防止流体产生汽蚀的方法
对于汽蚀，冲刷面换用高级材料不是彻底解决问题的办法，控制缩流断面处的压力pvc，保持该压力不低于液体的饱和蒸汽压力pv，才是防止汽蚀产生的一项根本措施。
对于压降较大的管道，可通过多级降压，确保介质
经过每一个缩流断面时压力都大于液体的饱和蒸汽压力。
3 节流孔板压差的计算
为了计算节流孔板的压差，需引入一个新的概念——阻塞流压差Δps。
当孔板两端的压差Δp增加时，流量qm也增加，当压差Δp增大到一定值
时，缩口处的压力pvc下降到流体饱和蒸气压力pv以下，一部分流体汽化，管道流量不再随压差增加而增加，即形成所谓阻塞流现象。
此时，孔板两端的压差称为阻塞流压差Δps。
当节流孔板的实际压差Δp小于其对应的Δps 时，就可避免闪蒸或汽蚀的发生。
当管道两端压差较大时，可采用多级减压，但每一级节流孔板的实际压差Δp均应小于本级入口对应的Δps。
根据文献，多级节流孔板的的压降按几何级数递减，当第1级节流孔板实际压降为Δp1时，第2级孔板减压至Δp1/2，第3级孔板减压至Δp1/22，第4级孔板减压至Δp1/23，……，第n+1级孔板减压至Δp1/2n，直减到末级孔板后压力接近所需压力为止。
以某厂凝补泵再循环管为例，在机组运行过程中，发现管道振动大。
分析原因为：凝补泵在正常运行时，出口压力约1.5 MPa，补给水箱进口处的压力约0.12 MPa，当泵出口的除盐水经再循环管回流至补给水箱时，由于压差较大，且管道上只装了一个电动闸阀而非调节阀，因此引起振动。
为了减少振动，在第一次设计变更中，采用增加节流孔板的方式，实际运行后，泵出口的管道振动有所改善，但节流孔板后的管道出现汽蚀现象。
说明靠增加节流孔板来进行降压的思路是对的，但孔板的选择应有所调整。
3.1孔板级数的确定
考虑管道受静压差44.012 kPa的影响，孔板两端最大压差
式（1）至式（3）中：
p1——孔板入口压力；
pc——热力学临界压力，对于水，pc=22.5 MPa；
FL——液体压力恢复系数，暂定为0.9；
FF——临界压力比系数。
由于p1=1.5 MPa，p2=0.165 MPa，20 ℃时pv=2.338 5 kPa，根据式（1）至式（3），得Δ，Δ。
由于Δp＞Δps，且p2＞pv，所以采用1级节流孔板将产生汽蚀现象。
为了避免汽蚀的发生，至少应装2级节流孔板。
3.2孔板压降的确定
根据前面的分析，当采用1级节流时，孔板压差大于阻塞流压差，采用多级节流降压后，第1级节流孔板的实际压差应小于阻塞流压差，其压差的大小取决于第2级孔板，多级节流孔板的压降按几何级数递减。
因此，若采用2级节流孔板，则
其中Δp1=0.89 MPa，Δp2=Δp1/2=0.445 MPa。
为了防止节流孔板发生汽蚀，应以阻塞流压差Δps为准则，验算各级节流孔板压差：第一级孔板的阻塞流压差Δps1=1.213 MPa＞Δp1；第二级孔板的阻塞流压差Δps2=0.92×[(1.5－0.89)MPa－0.957×0.002 338 5MPa=0.492 3 MPa＞Δp2。
因此，每级节流孔板后都不会出现汽蚀现象，采用2级节流孔板是合理的。
4节流孔板孔径的计算
根据DL/T 5054—1996《火力发电厂汽水管道设计技术规定》，水管
道节流孔板孔径可按下式计算：
（4）式中：dk——节流孔板的孔径；
ρ——水的密度。
举个例子，根据现场的实际运行数据，正常运行时热井的补水量约20
t/h，泵出口压力约1.5 MPa，扣除泵进口压力，扬程约134 m，查性能曲线，对应的流量为136.8 t/h，即经再循环管回流至补给水箱的除盐水量约116 t/h。
根据式（4）得：第1级节流孔板孔径dk1=40.68 mm，取40.7 mm；第2级节流孔板孔径dk2=48.37 mm，取48.5 mm。
在该管道的第一次设计变更时，流量按常规泵的再循环量（最大流量的30%）选取，取60 t/h，且压降没按几何级数递减考虑，两级孔板孔径均为33 mm。
根据实际运行情况，经再循环管回流至补给水箱的除盐水量应约116 t/h，但由于节流孔板的限流作用，流经再循环管的水量最大只能是第2级节流孔板阻塞流时的流量。
因第2级节流孔板后的压力大于液体的饱和蒸汽压力，故第2级节流孔板后出现汽蚀现象，管道产生较大振动和噪音。
在实际工程应用中，将多级节流孔板用于减压系统是切实可行的，为了防止管道发生汽蚀，选择节流孔板时，一定要根据管道的实际情况，计算出孔板数量和孔径限流孔板
限流孔板是在工艺流程中，为了限制某种介质的流量时，而在介质管路中安装具有极小孔径的限流元件，它具有结构简单、安装方便，限流性能可靠的优点，而被广泛采用。
根据用户要求可以单独供应限流件，也可以配套供应安装法兰，还可以供应前后直管段。
主要技术参数：
1、公称压力：1.0～32MPa
2、公称通径:φ10～500mm单片限流孔板LGBX-10～300
单级限流孔板LGBX-30/69～69/69
高温节流杆LGBX-15/69～29/69
疏水管多级限流孔板LGBX-1/69～14/69
给水泵再循环多级节流孔板LGBX-1/31～
31/31
单片限流孔板LGBX-10～300 疏水管用多级节流孔板
LGBX-1/69～14/69
高温节流杆
LGBX-15/69～
29/69
单级节流孔板LGBX-30/69～69/69 给水泵再循环多级节流装置LGBX-1/31～31/31
11、LGKJ系列环形孔板
环形孔板主要由测量管及与测量管同轴的圆板节流件所组成,两者之间在节流件下游侧用支撑架连接,因此在测量管与圆板节流件之间形成了一个环形流通截面,称之为环形孔板,从根本上消除了常规孔板的滞流区和积存区,特别适用于测量煤气、废气、纸浆、矿浆、原油、污水、化工溶液等介质流量。
供货范围
公称压力：0.6～32MPa
公称直径：φ40～φ3000
环形孔板
典型型号： LGKJ-200（φ219×6）-4 保温形环形孔板 40＜Dn ＜600
典型型号： LGKJ-400（426×8）
-4B
2、LGJY 系列机翼测风装置
12、LGJY 系列机翼测风装置 供货范围
公称压力：0.04-1.6MPa 公称通径:φ300-φ3000
矩形:600×600-4000×4000
矩形管用机翼测风装置
典型型号：LGKJ-1000×800×4
圆形管用机翼测风装置
典型型号：LGJY-（φ820×5）。
