有限元方法的求解步骤
有限元和有限体积
有限元和有限体积引言有限元和有限体积方法是数值计算中常用的一种数值方法，用于求解连续介质力学问题。
有限元方法通过将连续介质分割为无数个小单元，通过对小单元进行分析，来近似求解整个问题。
而有限体积方法使用有限体积元胞对区域进行离散化，通过求解元胞边界上的通量和源项来逼近整体问题的解。
本文将详细讨论这两种方法的基本原理、应用领域和优缺点。
有限元方法基本原理有限元方法是将连续介质划分为一个个小的有限元，每个有限元都有自己的形状函数和自由度。
通过将连续问题离散化为有限个自由度上的代数方程，再通过求解代数方程组来近似求解连续问题的解。
具体步骤如下：1.将连续介质划分为有限个小的有限元；2.在每个有限元上选择适当的形状函数；3.建立有限元刚度矩阵和载荷向量；4.组装有限元刚度矩阵和载荷向量；5.边界条件的处理；6.求解代数方程组得到近似解。
有限体积方法基本原理有限体积方法是将连续介质划分为有限个的离散控制体积，通过对每个控制体积内部的平衡方程进行积分，得到离散控制方程。
以控制体积为基本单位，建立离散方程，通过对自由度进行遍历，求解整个问题。
具体步骤如下：1.将连续介质划分为有限个的离散控制体积；2.在每个控制体积内部建立平衡方程并进行积分；3.得到离散控制方程；4.边界条件的处理；5.求解离散方程组得到近似解。
有限元方法和有限体积方法的区别有限元方法和有限体积方法都是数值计算的重要方法，但在求解连续介质力学问题时有一些差异。
离散化方式不同有限元方法对连续介质进行的离散化是基于几何结构的，将连续域划分为小的有限元。
而有限体积方法则是基于控制体积划分，离散化程度相对较小。
近似程度不同有限元方法是在各个有限元上进行近似，通过调节有限元的数量和自由度的精度来改变近似程度。
有限体积方法是在每个控制体积上进行平衡方程的积分，通过选取不同大小的控制体积来改变近似程度。
单元法程度的力学意义不同有限元方法中的单元法是具有力学意义的，可以通过单元的应力、应变等物理量来反映力学本质。
有限元求解方法
有限元求解方法有限元求解方法是一种常用的数值计算方法，广泛应用于工程、科学和数学领域的求解问题。
本文将介绍有限元求解方法的基本原理、步骤和应用范围。
有限元求解方法是一种数值计算方法，通过将一个连续的问题离散化成有限个子问题，然后对这些子问题进行求解，最终得到整个问题的近似解。
在有限元求解方法中，将要求解的问题分割成许多小的单元，每个单元都有一个简单的数学模型。
通过对每个单元的求解，再通过组合这些单元的解，就可以得到整个问题的解。
有限元求解方法的步骤大致可以分为以下几个部分：建立数学模型、离散化、确定边界条件、求解、后处理。
首先，需要根据实际问题建立一个数学模型，这个模型可以是一个方程、一个微分方程或者一个变分问题。
然后，将问题离散化，将连续的问题分割成有限个单元，并在每个单元上建立一个简单的数学模型。
接下来，确定边界条件，即在模型的边界上给定一些已知条件。
然后，通过求解每个单元的数学模型，得到每个单元的解。
最后，将每个单元的解组合起来，得到整个问题的解。
在得到解之后，可以进行后处理，对解进行分析和验证。
有限元求解方法广泛应用于各个领域的问题求解中。
在工程领域，有限元方法可以用于结构力学、热传导、流体力学等问题的求解。
例如，在结构力学中，可以通过有限元求解方法来计算结构的应力和位移分布，进而评估结构的强度和稳定性。
在科学领域，有限元方法可以用于物理、化学、生物等问题的求解。
例如，在地震学中，可以通过有限元求解方法来模拟地震波的传播和地壳变形。
在数学领域，有限元方法可以用于偏微分方程的数值求解。
例如，在偏微分方程的数值解法中，有限元方法是一种常用的求解方法。
有限元求解方法的优点是可以处理复杂的几何形状和边界条件，并且可以灵活地调整离散化的精度。
同时，有限元求解方法还具有较高的计算效率和数值稳定性。
然而，有限元求解方法也存在一些限制和局限性。
首先，有限元方法的求解精度受到离散化的影响，离散化越精细，求解结果越接近真实解。
有限元法的分析过程
有限元法的分析过程有限元法是一种数值分析方法，用于求解实际问题的物理场或结构的数学模型。
它将连续的实体分割成离散的小单元，通过建立节点和单元之间的关系，对物理问题进行逼近和求解。
以下是一般的有限元法分析过程。
1.问题建模和离散化在有限元分析中，首先需要对实际问题进行建模，确定物理场或结构的几何形状和边界条件。
然后，将几何形状分割成一系列小单元，例如三角形、四边形或四面体等。
2.网格生成根据问题的几何形状和离散化方式，生成网格。
网格是由一系列节点和单元组成的结构，节点用于描述问题的几何形状，单元用于划分问题域。
通常，节点和单元的位置和数量会直接影响有限元法的精度和计算效率。
3.插值函数和基函数的选择有限元法中的节点通常表示问题域中的几何点，而节点之间的关系由插值函数或基函数来描述。
插值函数用于建立节点和单元之间的关系，基函数用于对物理场进行逼近。
选择适当的插值函数和基函数是有限元法分析的关键。
4.定义系统参数和边界条件确定相关物理参数和材料性质，并将其转化为数值形式。
在有限元分析中，还需要定义边界条件，包括约束条件和加载条件。
5.定义数学模型和方程根据问题的物理场或结构和所选择的基函数，建立数学模型和方程。
有限元方法可以用来建立线性方程、非线性方程、静态问题、动态问题等。
具体建立数学模型和方程的过程需要根据问题的特点进行。
6.组装刚度矩阵和力载荷向量根据离散化的节点和单元，组装刚度矩阵和力载荷向量。
刚度矩阵描述节点之间的刚度关系，力载荷向量描述外部加载的作用力。
7.求解代数方程通过求解代数方程，确定节点的位移或物理场的数值解。
通常，使用迭代方法或直接求解线性方程组的方法来求解。
8.后处理和分析得到数值解后，可以进行后处理和分析。
包括计算节点和单元的应变、应力等物理量，进行矫正和验证计算结果的正确性。
还可以通过有限元法的网格适应性来优化问题的计算效率和精度。
以上是一般的有限元法分析过程，具体的步骤和方法可能会因不同的问题而有所不同。

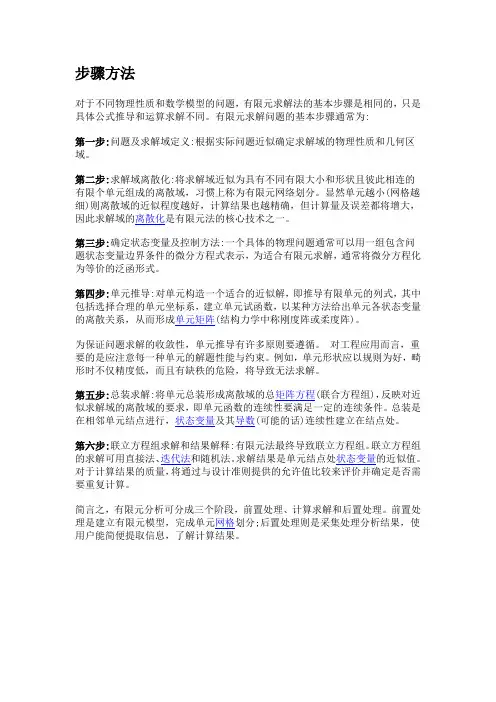

有限元求解步骤方法
步骤方法对于不同物理性质和数学模型的问题，有限元求解法的基本步骤是相同的，只是具体公式推导和运算求解不同。
有限元求解问题的基本步骤通常为:第一步:问题及求解域定义:根据实际问题近似确定求解域的物理性质和几何区域。
第二步:求解域离散化:将求解域近似为具有不同有限大小和形状且彼此相连的有限个单元组成的离散域，习惯上称为有限元网络划分。
显然单元越小(网格越细)则离散域的近似程度越好，计算结果也越精确，但计算量及误差都将增大，因此求解域的离散化是有限元法的核心技术之一。
第三步:确定状态变量及控制方法:一个具体的物理问题通常可以用一组包含问题状态变量边界条件的微分方程式表示，为适合有限元求解，通常将微分方程化为等价的泛函形式。
第四步:单元推导:对单元构造一个适合的近似解，即推导有限单元的列式，其中包括选择合理的单元坐标系，建立单元试函数，以某种方法给出单元各状态变量的离散关系，从而形成单元矩阵(结构力学中称刚度阵或柔度阵)。
为保证问题求解的收敛性，单元推导有许多原则要遵循。
对工程应用而言，重要的是应注意每一种单元的解题性能与约束。
例如，单元形状应以规则为好，畸形时不仅精度低，而且有缺秩的危险，将导致无法求解。
第五步:总装求解:将单元总装形成离散域的总矩阵方程(联合方程组)，反映对近似求解域的离散域的要求，即单元函数的连续性要满足一定的连续条件。
总装是在相邻单元结点进行，状态变量及其导数(可能的话)连续性建立在结点处。
第六步:联立方程组求解和结果解释:有限元法最终导致联立方程组。
联立方程组的求解可用直接法、迭代法和随机法。
求解结果是单元结点处状态变量的近似值。
对于计算结果的质量，将通过与设计准则提供的允许值比较来评价并确定是否需要重复计算。
简言之，有限元分析可分成三个阶段，前置处理、计算求解和后置处理。
前置处理是建立有限元模型，完成单元网格划分;后置处理则是采集处理分析结果，使用户能简便提取信息，了解计算结果。
有限元法的步骤
有限元法的步骤
有限元法呢，第一步就是结构离散化。
这就像是把一个大蛋糕切成好多小块块一样。
把要分析的结构按照一定的规则划分成好多小单元，这些小单元就像是一个个小积木块。
比如说一个复杂的机械零件或者一个大大的建筑结构，通过这个离散化，就变成了好多小单元的组合，这样就方便咱后面进行分析啦。
接下来就是单元分析喽。
每个小单元都有自己的特性，就像每个小积木块都有自己的形状和特点。
要确定每个单元的节点位移和节点力之间的关系，这个关系可重要啦，就像是小积木块之间怎么连接、怎么受力的规则一样。
要用到好多数学知识去计算呢，不过别怕，现在有好多软件可以帮忙做这些复杂的计算啦。
再然后就是整体分析。
把所有的小单元组合起来看，就像把小积木块搭成一个大城堡那样。
要考虑各个单元之间的连接和相互作用，形成一个整体的平衡方程。
这个方程就像是城堡的建筑蓝图，告诉我们整个结构在受力的时候是怎么个情况。
还有等效节点载荷的计算。
这一步就像是给搭好的城堡加上各种重量或者外力一样。
要把实际作用在结构上的载荷等效地分配到各个节点上，这样才能准确地模拟结构在实际工作中的受力状态。
最后呢，求解未知节点的位移和应力啥的。
这就像是知道了城堡在各种外力下每个小积木块的位置变化和受力情况。
通过解前面得到的方程，就能得到我们想要的结果啦，比如结构会不会变形太大呀，哪个地方的应力最大容易坏呀之类的。
有限元法虽然听起来有点复杂，但是按照这些步骤一步一步来，就能很好地对各种结构进行分析啦。
。
材料力学中的有限元方法分析
材料力学中的有限元方法分析材料力学是研究物质初始状态至最终破坏状态之间的力学行为及其规律的科学。
有限元分析是一种数值计算方法，可以求解各种工程问题的数学模型。
有限元方法在材料力学研究中有着重要的应用，本文将从有限元方法的基本原理、材料力学中的有限元分析、有限元模拟在材料力学中的应用等方面进行分析。
一、有限元方法的基本原理有限元方法是一种通过建立复杂结构的有限元模型，将一个复杂的连续问题转化为离散问题来求解的方法。
其基本思想是将一个连续物体分割成很多小的单元，使用一些简单的解析方法求解每个小单元内的力学问题，然后将所有小单元的解组合在一起来求解整体力学问题。
有限元方法求解的过程分为以下基本步骤：1.建立有限元模型2.离散化3.施加约束4.建立刚度矩阵和荷载向量5.求解未知量二、材料力学中的有限元分析材料力学中的有限元分析是指通过有限元方法对材料力学问题进行分析、计算和评估的方法。
材料力学问题中的目标是通过施加荷载或外界力，来得到物体内部的应力和应变状态，以及其随时间和载荷变化的规律。
在建立材料力学有限元模型时，需要考虑以下因素：1.应力集中和应变集中的位置和程度2.物理边界和几何结构3.材料的力学性质和力学参数材料力学中的有限元分析包含以下几个方面：1.静态分析：研究物体在静态等效荷载下的应力状态，计算物体的静态变形。
2.动态分析：研究物体在动态载荷下的应力和应变状态，计算物体的动力响应。
3.疲劳分析：研究物体在周期性载荷下的损伤状态、损伤机理和寿命预估。
4.热力耦合分析：研究物体在温度场和应力场的共同作用下的应力和应变状态。
5.多物理场分析：研究物体在电、磁、声、液、气、红外、光、辐射等多个物理场的共同作用下的应力和应变状态。
三、有限元模拟在材料力学中的应用有限元模拟在材料力学中的应用范围非常广泛，包括了以下几个方面：1.材料的结构设计和分析2.材料的性质和参数的测试和评估3.材料的制造和加工工艺的模拟4.材料的破坏和损伤机理的研究5.材料的寿命评估和振动疲劳分析最终，有限元分析的结果可以在材料设计、材料优化和制造流程等方面提供准确的数据支持，帮助人们更好地理解材料的力学行为和性质，促进材料科学的发展。
第二章有限元方程的求解方法
第二章有限元方程的求解方法有限元方法是一种用于求解微分方程的数值近似方法，它将求解域（问题的区域）分割成许多小的子域，通过在每个子域上建立适当的数学模型，将微分方程转化为代数问题进行求解。
在有限元方法中，关键的一步是建立数学模型，即选择合适的试验函数空间和相应的权函数。
常用的有限元方法有有限元法和有限差分法，这两种方法都是在数学模型的基础上进行离散化处理，然后用有限元方程求解方法求解代数问题。
有限元法是一种建立在小区域上近似表示的方法，它将整个求解域分割成许多小的子域，每个子域内选取适当的试验函数来近似表示原问题的解。
这样，原问题就可以表示为求解子域上的代数问题。
有限元法的关键是选择适当的试验函数和权函数。
试验函数是用来近似表示原问题的解，而权函数则是用来衡量试验函数与原问题解之间的误差。
通常，试验函数和权函数都是在每个子域上选取的多项式函数。
有限差分法是一种将原问题的微分方程转化为代数方程的方法。
在有限差分法中，求解域被分割成格点，并在这些格点上定义函数的值。
通过使用各个格点上的函数值及其邻域的函数值，可以近似表示微分方程中的导数项。
然后，将微分方程转化为代数方程进行求解。
有限差分法的关键是选择合适的差分格式，这决定了在每个格点上求解代数方程时所使用的邻域函数值。
无论是有限元法还是有限差分法，最后都需要用数值算法求解得到的代数方程。
常用的数值算法有直接法和迭代法。
直接法是一种直接求解代数方程的方法，例如高斯消元法和LU分解法等。
迭代法是一种通过迭代求解逼近原问题解的方法，常用的迭代法有雅可比迭代法和高斯-赛德尔迭代法等。
在使用有限元方法求解微分方程时，步骤通常包括：建立数学模型，选择合适的试验函数和权函数；将微分方程离散化处理，得到代数方程；选择适当的数值算法求解代数方程；对得到的数值解进行后处理，例如计算导数或积分等。
在实际应用中，有限元方法广泛应用于结构力学、流体力学、热传导等领域的求解。
电磁场有限元方法
电磁场有限元方法
电磁场有限元方法是一种用于求解电磁场分布的数值计算方法。
它基于有限元法，将连续的电磁场问题离散化为有限个区域，通过计算每个区域内的电磁场变量进行求解。
在电磁场有限元方法中，电磁场通常通过两个基本变量来描述：电场和磁场。
这些变量可通过Maxwell方程组进行表达，并且可以通过有限元法对其进行离散化。
在离散化过程中，整个计算区域被划分为小的有限单元，并在每个单元上建立适当的数学模型。
然后，通过求解相应的矩阵方程组，可以得到每个单元内的电磁场变量的近似解。
电磁场有限元方法的求解步骤通常包括以下几个步骤：
1. 网格划分：将计算区域划分为小的有限单元。
2. 建立数学模型：在每个单元上建立适当的数学模型来描述电磁场变量的行为。
3. 生成方程组：通过应用Maxwell方程组和适当的边界条件，可以得到矩阵方程组。
4. 求解方程组：使用数值求解方法，如迭代法或直接法，求解得到每个单元内的电磁场变量的近似解。
5. 后处理：根据得到的解，可以计算出其他感兴趣的物理量，如电流密度，功率密度等。
电磁场有限元方法在计算电磁场分布时具有很好的灵活性和精确性。
它广泛应用于电磁设备的设计和分析，如电机、变压器、传感器等。
有限元方法的求解步骤
有限元方法的求解步骤引言有限元方法（Finite Element Method，简称FEM）是一种重要的数值分析方法，广泛应用于工程领域中各种结构和材料的力学问题的求解。
本文将介绍有限元方法的求解步骤，包括问题建模、离散化、单元分析、全局组装和求解、结果后处理等环节。
问题建模在使用有限元方法求解实际问题之前，首先需要对问题进行建模。
问题建模是将实际问题转化为数学方程组，并确定其边界条件和材料特性等。
定义几何域首先需要定义几何域，即将实际物体抽象为一个或多个几何形状。
可以使用CAD软件进行建模，也可以通过数学公式描述几何形状。
决定物理场根据具体问题，决定需要考虑的物理场类型。
常见的物理场包括结构力学、热传导、流体力学等。
建立数学模型根据所选择的物理场类型，建立相应的数学模型。
在结构力学中，可以使用弹性力学方程描述材料的行为。
确定边界条件和材料特性确定边界条件和材料特性是问题建模的关键步骤。
边界条件包括约束和荷载，用于限制物体的运动和施加外力。
材料特性包括材料的弹性模量、泊松比等参数。
离散化离散化是将连续问题转化为离散问题的过程，将连续域分割成有限个子域（单元），并在每个单元上建立适当的数学模型。
选择适当的网格选择适当的网格是离散化的关键。
常见的网格包括三角形网格、四边形网格、四面体网格等。
选择合适的网格可以提高计算效率和精度。
建立单元模型在每个单元上建立适当的数学模型，例如使用有限元法时，可以使用插值函数来描述位移场。
划分单元将整个几何域划分为多个单元，通常是使用自动划分算法进行划分。
单元分析在每个单元上进行局部计算，得到局部解。
这是有限元方法中最基本也是最重要的环节之一。
单元刚度矩阵计算根据单元模型和所选数学模型，在每个单元上计算刚度矩阵。
刚度矩阵描述了单元内部的力学行为。
单元载荷向量计算根据边界条件和施加的荷载，在每个单元上计算载荷向量。
载荷向量描述了单元受到的外部力。
单元解计算根据刚度矩阵和载荷向量，通过求解线性方程组，得到每个单元的解。
有限元法及应用总结
有限元法及应用总结有限元法（Finite Element Method，FEM）是一种数学建模方法，用于求解连续介质的力学问题。
它通过将连续介质分割为有限数量的小单元，通过离散化的方式将连续问题转化为离散问题，然后通过数值计算方法进行求解。
有限元法的基本步骤是：建立初始网格、选择合适的单元类型和数学模型、建立有限元方程、求解有限元方程组、计算和评估结果。
1.建立初始网格：将连续介质分割为离散的小单元。
可以根据问题的特点选择不同形状的单元，如三角形、四边形、六边形等。
初始网格的密度应根据问题的要求进行合理的选择。
2.选择合适的单元类型和数学模型：根据问题的情况，选择合适的数学模型，如线性模型、非线性模型、静力学模型、动力学模型等。
同时，根据问题的要求选择合适的单元类型，如三角形单元、四边形单元等。
3.建立有限元方程：根据选择的数学模型，使用变分原理或其他方法建立有限元方程。
有限元方程通常是一个矩阵方程，包含未知变量和已知条件，通过求解该方程可以得到问题的解。
4.求解有限元方程组：将有限元方程组转换为代数方程组，使用数值计算方法求解。
常用的求解方法有直接解法和迭代解法，如高斯消元法、LU分解法、共轭梯度法等。
根据问题的特点选择合适的求解方法。
5.计算和评估结果：得到问题的解后，可以通过计算和评估结果来验证数值解的准确性和可靠性。
常见的评估方法有误差分析、收敛性分析、模型验证等。
有限元法的应用非常广泛，涉及机械、土木、航空航天、电子、生物医学等多个领域。
通过有限元法可以模拟和分析各类结构的力学行为和变形特性，以及流体、热传导等物理问题。
在机械工程中，有限元法可以用于模拟零件的变形、应力和疲劳行为，优化结构设计，确定最佳工艺参数等。
在土木工程中，可以用于模拟建筑物、桥梁、隧道等结构的稳定性和强度，评估结构的安全性。
在航空航天工程中，可以用于模拟飞机、航天器的疲劳和破坏行为，优化材料和结构设计。
在电子工程中，有限元法可以用于模拟芯片、电路板的热分布和应力分布，优化散热和布线设计。
有限元法的主要步骤
有限元法的主要步骤
有限元法呢，得先把要分析的结构给离散化。
啥叫离散化呢？就像是把一个大蛋糕切成好多小块块一样。
把连续的结构划分成有限个小单元，这些小单元就像一个个小积木似的。
比如说一个大的机械零件，就给它切成好多三角形或者四边形的小单元。
这一步可重要啦，就像搭积木之前得先把积木块准备好一样。
接着呢，得确定每个小单元的特性。
这就好比是要知道每个小积木有啥特点，是硬的还是软的，能承受多大的力之类的。
要找出单元节点的位移和节点力之间的关系，这个关系就像是小单元自己的小秘密一样。
这一步要用到好多数学知识呢，不过别怕，就当是在玩一个解谜游戏。
再之后呀，要把所有的小单元组合起来。
这就像是把一个个小积木搭成一个大城堡一样。
把各个单元的特性方程组合起来，形成整个结构的平衡方程。
这个过程就像是在给小单元们排排队，让它们一起发挥作用来表示整个结构的行为。
然后呢，就是要考虑边界条件啦。
这就像是给城堡加上围墙一样，确定结构在边界上的约束情况。
比如说一个梁的一端是固定的，那这个固定端就是一种边界条件。
这一步就像是给这个结构的小世界设定规则，让它知道哪些地方是不能乱动的。
最后呀，求解这个平衡方程。
这就像是在找宝藏一样，通过各种数学方法算出节点的位移啊，应力啊这些东西。
求出这些结果之后，就可以知道这个结构在受到外力的时候会发生什么样的变化啦。
有限元法就是这么个有趣的过程呢，就像在玩一个超级复杂又超级好玩的结构游戏。
第3章 有限元分析的数学求解原理-三大步骤
U x x y y z z xy xy yz yz zx zx dV
X u Y v Z w dV X u Y v Z w d W
V V
用 * 表示；引起的虚 应变分量用 * 表示
j Vj
Ui
i Vi
0 X
y
¼ 1-9 Í
ui* * vi wi* * * u j ， v* j w*j
x* * y * z * * xy *yz * 18 zx
19
7.间接解法：最小势能原理
20
最小势能原理
W U 0
最小势能原理就是说当一个体系的势能最小时，系统会处于稳定 平衡状态。或者说在所有几何可能位移中，真实位移使得总势能取最小值
0 表明在满足位移边界条件的所有可能位移 最小势能原理： 中，实际发生的位移使弹性体的势能最小。即对于稳定平衡状态，实 际发生的位移使弹性体总势能取极小值。显然，最小势能原理与虚功 原理完全等价。 n m
虚功原理的矩阵表示
在虚位移发生时，外力在虚位移上的虚功是：
* 式中
U i u i* V i v i* W i w i* U j u *j V j v *j W j w *j
* 是 的转置矩阵。
T
*
F
T
同样，在虚位移发生时，在弹性体单位体积内，应力在虚应变上的虚 功是： * * * * * * * T x x y y z z xy xy yz yz zx zx
27
⑴解析法
有限元方法的求解步骤
有限元方法的求解步骤引言有限元方法是一种数值分析技术，用于求解连续介质力学问题。
它的基本思想是将复杂的物理问题离散化为简单的几何单元，并在每个单元上建立适当的数学模型。
通过在整个域内组装这些单元，最终得到整个系统的近似解。
本文将详细介绍有限元方法的求解步骤，包括问题建模、网格划分、单元模型与刚度矩阵计算、边界条件处理和求解方程等内容。
问题建模在使用有限元方法求解实际问题之前，首先需要对问题进行建模。
这涉及确定问题的几何形状、边界条件和材料属性等方面。
通常可以使用偏微分方程来描述力学行为，并根据具体情况选择适当的方程类型。
网格划分网格划分是有限元方法中非常重要的一步，它将连续域离散化为有限多个几何单元。
常用的网格类型包括三角形网格和四边形网格。
根据具体情况，可以选择不同密度和形状的网格来逼近真实几何形状。
单元模型与刚度矩阵计算在每个几何单元上，需要建立适当的数学模型来描述物理行为。
通常使用一些基本假设和理论模型来近似真实行为。
对于弹性力学问题，常用的单元模型包括线性弹性、非线性弹性和塑性等。
根据单元模型，可以计算每个单元的刚度矩阵。
刚度矩阵描述了单元内部各个节点之间的相互作用关系。
它是由材料属性和几何形状决定的，并且可以通过数值积分等方法进行计算。
边界条件处理边界条件是求解过程中必须考虑的重要因素。
它们描述了系统在边界上的约束条件，例如固定边界、施加力或位移等。
在有限元方法中，通常将边界条件转化为所谓的约束方程，以便将其应用于整个系统。
对于固定边界条件，可以直接将相应自由度设置为零。
而施加力或位移边界条件，则需要将其转化为等效荷载或约束方程，并在求解过程中进行处理。
求解方程有限元方法最终目标是求解整个系统的近似解。
为此，需要将所有单元的刚度矩阵组装成整个系统的刚度矩阵。
同时，需要将所有边界条件应用于约束方程中。
通过求解线性方程组，可以得到系统的节点位移。
常用的求解方法包括直接法和迭代法。
在实际计算中，可以根据问题特点选择最适合的方法。
有限元计算
有限元计算有限元计算是通过对物体进行数学分析和离散化，然后对分析结果进行仿真和模拟的一种计算方法。
其基础理论是应用数学中的有限元法，可将一个实际的物体模型划分为很多小的有限元，对每一小元素进行数值分析，然后将其组合起来得到整个物体的数值模拟结果。
本文将介绍有限元计算的相关内容。
有限元计算的步骤：1.建立模型选取与实际物体相似且易于模拟的结构模型，并将其进行划分，分配节点和元素。
2.设置边界条件通过选择力、位移或位移斜率等条件来设定边界条件。
边界条件的选择将直接影响计算结果的精度和可靠性。
3.选择材料参数物体材料参数的选择同样对计算结果具有重要影响，如杨氏模量、泊松比等。
4.进行离散化分析对物体分段离散化，按照有限元方法构造刚度矩阵，然后解决有限元方程。
5.求解结果输出节点的应力和位移等计算结果，根据结果进行分析和优化设计。
有限元计算可以用于以下领域：1.结构力学包括建筑、桥梁、飞机、船舶等的设计和分析。
2.热力学应用于热传导和对流分析，如汽车引擎、烟囱、锅炉、烤炉等。
3.电磁场分析用于设计电动机、电磁铁、变压器等电气设备。
4.流体动力学包括风力发电机翼型、燃气轮机叶片等失稳特征的分析及模拟。
5.生物医学工程用来模拟人体骨骼和器官在受力或运动时的生物力学反应。
有限元计算的好处：1.准确性高有限元方法可以对物体进行分析和仿真，并给出较准确的结果。
2.可靠性好有限元计算可以对物体的变形、应变及其他应力进行分析，确定其可靠性及破坏规律等。
3.设计周期短有限元计算可以替代传统的实验和试制方法，在产品设计的早期阶段就可以获得可靠的模拟结果，从而降低设计开发周期。
4.处理问题广泛有限元方法适用于复杂、异形的结构物及各种材料，处理问题广泛。
总之，有限元计算是一种强大而灵活的计算方法，可以在许多领域中应用。
其准确性、可靠性、设计周期短、处理问题广泛等优点，使得有限元计算得到广泛应用和重视，也成为了现代科技的重要组成部分。
有限元分析原理与步骤
有限元分析原理与步骤
有限元分析是一种数值计算方法，用于解决工程结构的力学问题。
它将任意复杂的结构分割成为若干个简单的子结构，通过数学模型和计算机软件进行力学分析。
有限元分析的步骤如下：
1. 建立几何模型：根据实际结构的几何形状，使用CAD软件
或者手工绘图等方式建立三维或二维模型。
2. 网格划分：将结构模型划分成若干个小单元，如三角形、四边形或六边形等，这些小单元构成了有限元网格。
3. 选择适当的元素类型：根据结构的特性选择合适的元素类型，如杆件元、梁单元、板单元等。
4. 建立整体刚度矩阵：根据每个小单元的几何形状和材料性质，计算每个小单元的刚度矩阵，将其组装成整个结构的刚度矩阵。
5. 施加边界条件：确定结构的边界条件，如固定支座、约束等。
6. 施加荷载：施加力、压力、温度等荷载条件。
7. 求解方程：通过求解结构的刚度方程，得到结构的位移、应力、应变等结果。
8. 后处理结果：根据求解得到的结果，进行结果的可视化及分
析。
通过以上步骤，有限元分析可以提供结构的力学性能分析，如应力、应变、变形等，为工程设计和优化提供参考依据。
有限元法的求解步骤
有限元法的求解步骤
嘿，咱今儿就来说说这有限元法的求解步骤。
你可别小瞧了它，这
就好比是搭积木，得一步一步来，才能搭出漂亮的城堡呢！
首先啊，得进行结构离散化。
这就像是把一个大蛋糕切成一小块一
小块的，把连续的结构分成好多好多的小单元。
这些小单元可都是有
自己独特作用的哦，可不能小瞧它们。
然后呢，就是确定单元特性啦。
每个单元都有自己的脾气和性格呢，要搞清楚它们的特点，这样才能更好地驾驭它们呀。
接着就是建立单元刚度矩阵啦。
这就好像给每个小单元穿上了一套
坚固的铠甲，让它们变得更强大。
再之后就是集成整体刚度矩阵。
哎呀呀，这就像是把那些小单元团
结起来，组成一个强大的整体，一起去对抗困难。
接下来就是处理边界条件。
这就好比给这个整体加上一些限制和约束，让它在一定的范围内活动，可不能乱跑哦。
然后就是求解线性方程组啦。
这就像是解开一个神秘的谜题，要动
动脑筋，找到那个正确的答案。
最后得到节点位移。
哇塞，就像是终于找到了宝藏一样让人兴奋呢！
你想想看，要是没有这些步骤，那有限元法不就乱套啦？就像没头苍蝇一样到处乱撞。
咱可得把这些步骤都牢记在心，就像记住回家的路一样。
有限元法的求解步骤可不简单呢，但只要咱一步一步认真去做，就一定能把它拿下。
这就跟咱过日子一样，每天踏踏实实地过，就能把日子过得有滋有味。
咱可不能怕麻烦，要勇敢地去面对这些步骤，去探索有限元法的奥秘呀！这不也是一种乐趣吗？所以呀，别犹豫，别害怕，跟着这些步骤走，你就能在有限元法的世界里畅游啦！。
有限元法的基本步骤
有限元法的基本步骤有限元法是一种用于求解较为复杂的实际工程问题的数值分析方法。
它将一个连续的物体或系统划分为许多小的单元，然后通过建立在这些单元上的数学方程来模拟和求解实际问题。
在这篇文章中，我们将探讨有限元法的基本步骤，并深入讨论其原理和应用。
1. 确定问题的边界和几何形状在使用有限元法求解实际问题之前，需要先确定问题的边界和几何形状。
通常情况下，问题的边界需要定义为固定边界或自由边界，以便在数学模型中进行处理。
问题的几何形状也需要被建模和描述，这样才能得到准确的计算结果。
2. 划分网格划分网格是有限元法中非常重要的一步。
网格划分是将问题的几何形状划分为一系列小的单元。
这些小单元称为有限元，它们可以是三角形、四边形或其他形状。
网格的划分需要根据问题的几何形状和求解精度来确定，并且需要保证各个有限元之间具有充分的连续性和相互联系，以确保模拟结果的准确性和可靠性。
3. 建立数学模型和方程在确定问题的边界和划分网格之后，下一步是建立与物理现象相关的数学模型和方程。
根据问题的具体情况，可以使用不同类型的方程，如静力学方程、热传导方程、流体力学方程等。
这些方程将物理现象转化为数学表达式，并可以通过有限元法进行求解。
4. 应用边界条件在建立数学模型和方程之后，需要应用边界条件。
边界条件可以是物体的固定边界条件，如固定端或自由端；也可以是物体的外部边界条件，如外力、温度等。
边界条件的正确应用对于求解实际问题非常重要，它们将影响模拟结果的准确性和可靠性。
5. 求解数学方程一旦建立了数学模型、划分网格并应用了边界条件，下一步就是使用数值方法求解数学方程。
有限元法将整个问题转化为一个求解代数方程组的问题，并通过迭代方法求解。
求解过程中需要根据初始条件和边界条件进行迭代计算，直到得到收敛的解。
通过以上的基本步骤，我们可以使用有限元法对复杂的实际工程问题进行数值求解。
有限元法的优点在于可以模拟各种不同的物理现象，并且可以对复杂的几何形状进行建模和求解。
电磁计算的有限元方法及其数值求解
电磁计算的有限元方法及其数值求解电磁计算作为重要的科学技术方法之一，其精度和效率对于科技领域的发展具有至关重要的作用。
而有限元方法作为一种重要的数值计算方法，在电磁计算中应用广泛。
本文将介绍有限元方法在电磁计算中的应用和数值求解。
一、有限元方法的概述有限元方法是一种求解偏微分方程数值解的常用方法。
其核心思想是将一个复杂的区域分割成若干个小区域，通过对小区域内的物理变量进行逼近，最终得到整体的物理变量分布。
在电磁计算中，有限元方法是一种经典的数值计算方法，具有良好的适用性和精度。
有限元方法的求解过程分为建立数学模型、离散化、求解和后处理四个主要步骤。
其中建立数学模型是有限元方法的关键，正确的数学模型可以保证计算结果的精度。
二、电磁计算中有限元方法的应用在电磁计算中，有限元方法常用于求解电学、磁学和电磁学问题。
例如电感、电容、电阻等电学问题，磁感线分布、磁通量等磁学问题，以及电磁场分布、电磁波传播等电磁学问题。
对于电学问题，有限元方法常用于求解电场的分布和电容、电感等参数的计算。
例如，铁芯电感器等电学元件可以通过有限元方法求解电感值，从而进行电磁场分析和设计。
对于磁学问题，有限元方法常用于求解磁场分布和电感、磁通量等参数的计算。
例如，变压器、电机等磁学元件可以通过有限元方法求解磁感线分布和磁通量，从而进行磁场分析和设计。
对于电磁学问题，有限元方法常用于求解电磁场分布和电磁波传播等问题。
例如，天线、波导等电磁学元件可以通过有限元方法求解电磁场分布和传播特性，从而进行电磁波分析和设计。
三、电磁计算中有限元方法的数值求解有限元方法的数值求解过程包括矩阵的组装和求解两个主要步骤。
在电磁计算中，有限元方法的数值求解主要涉及到矩阵的组装。
矩阵的组装是指将离散化得到的局部矩阵组合成全局矩阵，并考虑边界条件和耦合矩阵的影响。
在组装全局矩阵的过程中，通常采用稀疏矩阵的存储方式，以节省存储空间和提高计算效率。
在全局矩阵组装完成后，可以采用直接法或迭代法对矩阵进行求解。
有限元计算的流程
有限元计算的流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!有限元计算的流程一、问题定义阶段在进行有限元计算之前，首先需要明确要解决的问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
有限元方法的求解步骤
1.构建几何模型：首先，需要根据实际问题构建一个几何模型。
这可以通过使用计算机辅助设计（CAD）软件进行建模，或者手动绘制模型。
2.离散化：在几何模型的基础上，需要将其离散化为有限个小元素。
最常用的元素是三角形和四边形，也可以使用更复杂的元素类型。
3.选择数学模型和假设：根据问题的物理特性，需要选择适当的数学模型和假设。
这可能涉及选择适当的方程、边界条件和材料性质等。
4.导出有限元方程：根据选择的数学模型和假设，使用变分原理或其他数学方法，可以导出与离散化模型相对应的有限元方程。
这个方程通常是一个代数方程组。
5.建立刚度矩阵和负载向量：有限元方程可以转化为刚度矩阵和负载向量的形式。
刚度矩阵描述了系统中元素和节点之间的关系，而负载向量描述了外部作用力。
6.施加边界条件：为了解决方程组并确定未知位移，需要施加边界条件。
边界条件可以是位移约束、力约束或其他类型的约束。
7.求解方程：将刚度矩阵和负载向量与边界条件组合起来，可以形成一个线性代数方程组。
可以使用各种数值方法求解线性方程组，例如直接求解、迭代法、预处理方法等。
8.后处理：在求解方程后，可以根据需要进行后处理。
后处理包括计算和输出感兴趣的结果，如应力、位移、应变等。
9.验证和调整：完成有限元求解后，需要验证结果的准确性，并根据需要对模型参数进行调整。
验证可以通过与理论解、实验结果或其他数值方法进行比较来完成。
10.进行优化和设计：利用有限元模拟的结果，可以进行系统的优化和设计改进。
这可以通过改变几何形状、材料属性或边界条件来实现。
