沥青路面车辙病害原因和处治方案
沥青路面车辙成因及防治措施
沥青路面车辙成因及防治措施摘要：沥青路面车辙对公路的使用品质和使用寿命造成了严重危害，甚至会造成巨大的经济损失和司乘人员的生命安全，本文就车辙产生的原因和如何进行防治提出可行措施，并为公路路面的日常养护提出一定的参考意见。
关键词：沥青路面；车辙；防治；引言1车辙产生的机理以及类型1.1 产生机理公路的车辙属于路面累积变形造成的。
公路在长期使用的情况下，受到持续性的作用力影响发生变形并逐渐形成较为显著的车辙痕迹。
因沥青混合料在运营初期被荷载进一步压实，且沥青处于塑性流动状态，在高温、车辆碾压等情况下发生一定程度的变形，在长期影响下沥青路面结构剪力遭到破坏，车辙是沥青路面变形的重要表现形式。
1.2 类型车辙形成根本性原理不存在差别，均是在车辆行驶造成的长期负荷影响下，由于公路所在地自然因素的作用，造成公路表面的混凝土发生疲劳变形形成。
根据车辙产生的原因进行分类，通常有四种类型：（1）车辆失稳造成的车辙；（2）持续性负荷造成的车辙；（3）车辆结构影响形成的车辙；（4）路面磨损形成的车辙。
2 车辙成因分析以及防治措施2.1 成因分析（1）温度在夏季持续高温作用下，由于沥青路面的蠕动性加强，结构的流动性增强，车辆负荷造成的路面变形更为显著。
另因沥青表面的变形差异，车辆行驶过程中由于重心稳定度下降造成车辆失稳的可能性更高，车辙的影响因此扩大。
（2）荷载公路作为区域货物运输的主要通道，日常通行量极大，由于大量重型车辆通行，路面长期处于高负荷的状态；又因重型车辆载重的重心不固定，导致车辆轮胎与地面的接触压力并不完全相同，接地压力较大的部分车辙痕迹就更为明显。
因此公路在长期处于高负荷的情况下造成的持续性破坏难以避免，导致沥青路面的结构遭到破坏，甚至出现显著的剪力破坏情况。
（3）路面材料当前我国大部分公路路面均为沥青混合料。
沥青在高温状态下发生变形，是此类材料塑性的主要形式，因此该类型的材料无法完全避免高温变形的问题。
沥青路面车辙报告
沥青路面车辙报告1. 背景沥青路面是目前常见的道路建设材料之一，具有耐久性和舒适性等优点。
然而，随着时间的推移和车辆的频繁行驶，沥青路面上会出现车辙，对车辆行驶和行人通行造成一定的影响。
本文将分析沥青路面车辙的形成原因以及可能的解决方案。
2. 车辙形成原因2.1 车辆负荷：沥青路面车辙的主要形成原因之一是车辆负荷。
过重的车辆或大型车辆会给沥青路面造成较大的压力，导致路面变形，进而形成车辙。
2.2 频繁行驶：频繁行驶也是车辙形成的重要原因。
在某些高流量道路上，车辆不断地来往，给路面带来了持续的压力，使得路面渐渐变形。
2.3 天气影响：天气条件也会对车辙形成起到一定的影响。
例如，高温天气下，沥青路面可能会软化，容易被车辆压出车辙。
而在冷冻天气或雨雪天气中，水分会渗入沥青路面，加剧路面的破坏。
3. 车辙对道路的影响3.1 安全隐患：车辙对道路的行驶安全产生一定的隐患。
车辙会增加车辆行驶时的颠簸感，降低车辆的稳定性，增加车辆与路面的摩擦力，影响驾驶员的操控能力。
3.2 舒适度下降：车辙使得道路表面不平整，给乘车者带来不舒适的感觉，尤其是对于长途巴士、卡车等重型车辆的乘车体验更为明显。
3.3 维护成本增加：车辙的形成需要对道路进行维护修复，增加了道路的维护成本。
频繁的修复工作不仅需要耗费人力、物力和财力，还会给交通行驶带来一定的不便。
4. 解决方案4.1 道路设计优化：在道路建设初期，可以通过优化路面结构设计来减少车辙的形成。
采用更适合当地气候和交通条件的沥青配方，增加路面的耐久性和抗变形能力。
4.2 交通管理措施：合理的交通管理措施也有助于减少车辙的形成。
例如，限制过重车辆的通行，合理控制车流密度，减少频繁行驶对路面的压力。
4.3 定期养护维修：定期养护维修是减少车辙影响的有效手段。
及时进行路面的补充沥青、修补和重新铺设工作，保持路面的平整度和耐久性。
4.4 新技术应用：引入新技术也有望改善车辙问题。
例如，可考虑在某些重要路段使用更耐磨、抗变形性能更好的新型道路材料，如高分子改性沥青等。
沥青路面车辙病害原因及防治措施

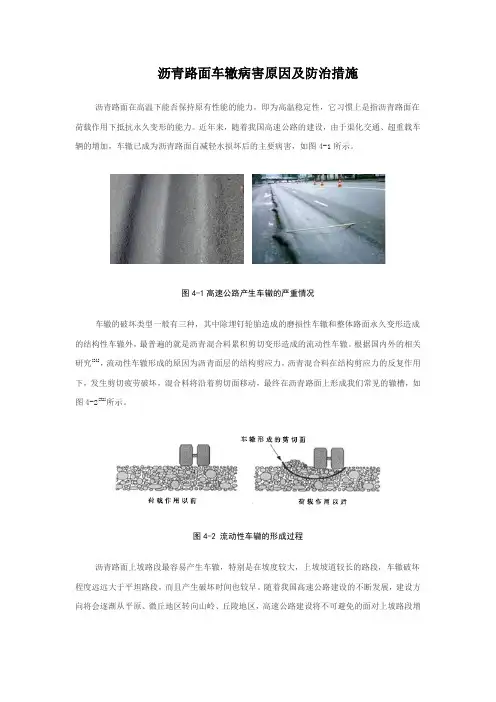

沥青路面车辙病害原因及防治措施沥青路面在高温下能否保持原有性能的能力，即为高温稳定性，它习惯上是指沥青路面在荷载作用下抵抗永久变形的能力。
近年来，随着我国高速公路的建设，由于渠化交通、超重载车辆的增加，车辙已成为沥青路面自减轻水损坏后的主要病害，如图4-1所示。
图4-1高速公路产生车辙的严重情况车辙的破坏类型一般有三种，其中除埋钉轮胎造成的磨损性车辙和整体路面永久变形造成的结构性车辙外，最普遍的就是沥青混合料累积剪切变形造成的流动性车辙。
根据国内外的相关研究[31]，流动性车辙形成的原因为沥青面层的结构剪应力，沥青混合料在结构剪应力的反复作用下，发生剪切疲劳破坏，混合料将沿着剪切面移动，最终在沥青路面上形成我们常见的辙槽，如图4-2[32]所示。
图4-2 流动性车辙的形成过程沥青路面上坡路段最容易产生车辙，特别是在坡度较大，上坡坡道较长的路段，车辙破坏程度远远大于平坦路段，而且产生破坏时间也较早。
随着我国高速公路建设的不断发展，建设方向将会逐渐从平原、微丘地区转向山岭、丘陵地区，高速公路建设将不可避免的面对上坡路段增多，坡道坡度增大和连续纵坡等问题，而如何有效预防沥青路面车辙破坏，已成为十分迫切的问题。
1、车辙成因分析车辙是沥青路面在汽车荷载反复作用下产生竖直方向永久变形的积累。
车辙形成过程可简单地分为三个阶段：①开始阶段的压密过程；②沥青混合料的流动；③矿质骨料的重新排列及矿质骨料骨架的破坏。
车辙形成的最初原因是压密及沥青高温下的流动，最后导致骨架的失稳，从本质上讲就是沥青混合料的结构特征发生了变化。
影响沥青路面辙槽深浅的主要因素：沥青路面结构和沥青混凝土本身的内在因素（简称内因），以及气候和交通量及交通组成等的外界因素（简称外因）。
沥青混合料在较高温度条件下的强度不足，是路面产生车辙损坏的主要内因。
外因对沥青路面辙槽深浅的影响，主要表现在三个方面：1、夏季，路面表面下10cm范围内温度最高；2、重载车车速降低将明显增加路面结构剪应力，但对其分布形态影响不大，即剪应力峰值出现的位置基本不变；3、重载车作用下，路面面层内3～9cm范围内结构剪应力最大。
沥青混凝土路面车辙原因分析及防治对策
沥青混凝土路面车辙原因分析及防治对策冯昶摘要：车辙是沥青混凝土路面主要的破坏形式之一，当前我国公路沥青路面的车辙问题越来越突出。
文章阐述了沥青路面出现车辙的危害，分析了沥青路面形成车辙的主要影响因素，针对沥青混凝土路面车辙病害提出了相应的预防对策。
关键词：沥青路面；车辙；破坏；对策许多高等级公路沥青混凝土路面建成通车不久，在车辆荷载和环境条件的重复作用下，发生了较为严重的早期车辙损坏。
沥青混凝土路面车辙病害对车辆的行驶速度、行车舒适性及交通安全造成较大的影响。
在高速公路及城市干线道路上过量的车辙造成了路面使用性能降低、维修期提前以及维修费用大幅度的增加。
因此，研究如何提高沥青路面的抗车辙能力，延缓车辙病害的发生具有重要意义。
1.沥青路面出现车辙的危害车辙是指在高温和渠化交通的作用下，沥青路面结构层出现的永久变形。
车辙的出现，严重影响了路面的使用寿命和服务质量，给路面及路面使用者带来了许多危害，如影响路面的平整度，路面平整度下降，降低了行车舒适性；轮迹处沥青层厚度减薄，削弱了沥青及路面结构的整体强度，大大降低面层、基层以及路面结构的整体强度，使得其它路面病害更易发生，从而诱发各种病害，如网裂和水损坏等；雨天路表排水不畅，降低了路面的抗滑能力，甚至于会由于车辙积水而导致车辆漂滑，从而影响安全行车，冬天车辙内存水凝结成冰，路面抗滑能力下降，影响高速行车的安全。
沥青路面早期车辙破损问题，已成为影响我国公路健康发展的突出问题。
2.沥青路面形成车辙的主要影响因素分析2.1沥青路面结构类型在一定厚度范围内，沥青路面的厚度越大，永久变形也越大。
采用刚性基层或半刚性基层材料的沥青路面，由于基层具有很高的高温稳定性和抗剪切变形能力，因此，车辙主要产生在沥青面层内，而刚性基层和土层所产生的车辙只占很小的比例。
在相同条件下，同样厚度的路面，改性沥青混合料的动稳定度大于普通沥青混合料，总变形量远远小于普通沥青混合料。
2.2沥青混合料级配沥青混合料的高温抗车辙能力60%是依靠集料的嵌挤能力。
公路沥青路面车辙病害成因和防治措施分析

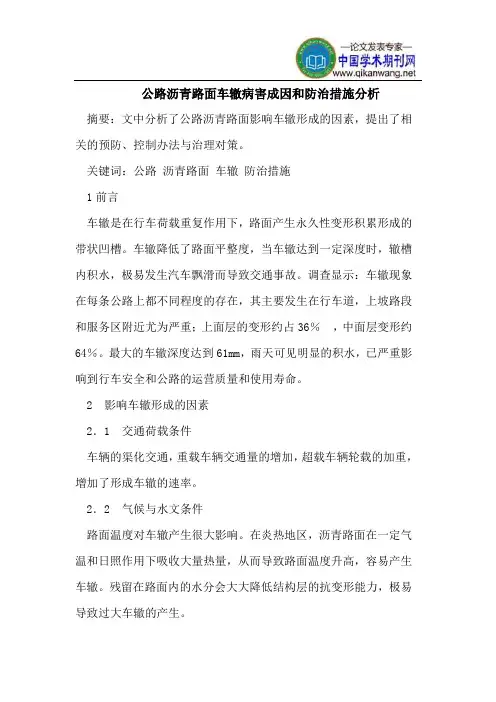

公路沥青路面车辙病害成因和防治措施分析摘要：文中分析了公路沥青路面影响车辙形成的因素，提出了相关的预防、控制办法与治理对策。
关键词：公路沥青路面车辙防治措施1前言车辙是在行车荷载重复作用下，路面产生永久性变形积累形成的带状凹槽。
车辙降低了路面平整度，当车辙达到一定深度时，辙槽内积水，极易发生汽车飘滑而导致交通事故。
调查显示：车辙现象在每条公路上都不同程度的存在，其主要发生在行车道，上坡路段和服务区附近尤为严重；上面层的变形约占36％，中面层变形约64％。
最大的车辙深度达到61mm，雨天可见明显的积水，已严重影响到行车安全和公路的运营质量和使用寿命。
2 影响车辙形成的因素2．1 交通荷载条件车辆的渠化交通，重载车辆交通量的增加，超载车辆轮载的加重，增加了形成车辙的速率。
2．2 气候与水文条件路面温度对车辙产生很大影响。
在炎热地区，沥青路面在一定气温和日照作用下吸收大量热量，从而导致路面温度升高，容易产生车辙。
残留在路面内的水分会大大降低结构层的抗变形能力，极易导致过大车辙的产生。
2．3 路面的结构类型刚性或半刚性基层变形量非常微小，车辙主要产生在沥青路面结构层内。
沥青路面的厚度越大，永久性变形量也越大。
2．4 路面材料的性能与组成沥青混合料是一种粘弹性塑性材料，其抗变形能力取决于沥青胶脂的粘结力和矿料之间嵌挤力。
因而沥青、矿料的性能和混合料的级配类型及组成都直接影响沥青路面的抗变形能力。
2．5 施工条件施工过程中材料的质量控制、沥青混合料与温度的均匀性、各种材料的用量、碾压温度、压实度和层间的结合效果等都会影响路面的抗车辙能力。
3 施工阶段防治车辙的措施3．1 采用骨架（嵌挤）型级配3．2 控制沥青标号和用量3．3 严格控制矿料质量3．4 控制压实度严格控制压实度是减少压密型车辙的主要措施。
关于压实度的标准，现行规范中对高速公路沥青路面的压实度要求为马歇尔试件标准密度的96％。
事实上，对于设计空隙率大于4％的混合料而言，要求达到马歇尔密度的96％的压实标准是偏低的。
沥青路面几种类型车辙的成因分析与防治
沥青路面几种类型车辙的成因分析与防治摘要旨在对几种类型车辙的原因进行深入分析,并提出具体防治措施。
关键词沥青路面；车辙；原因；防治沥青路面车辙对路面的使用品质和使用寿命造成了严重危害，从而造成了巨大的经济损失，甚至危及人员生命安全，所以控制路面车辙是设计和施工人员迫切关心的问题，如何切实减轻和消除沥青路面的车辙问题，下面结合车辙的几种类型简单谈谈个人的拙见。
1 车辙分类1）失稳型车辙。
是由于沥青混合料高温稳定性不足引起的，因路面结构层在车轮荷载作用下内部材料的横向流动引起位移而形成的。
当沥青混合料的高温稳定性不足时，在外力作用下沥青路面常会产生这种车辙。
2）结构型车辙。
是由于路面结构整体刚性不足，由荷载作用下产生的永久变形积累造成的，这种变形主要是由于路面基层、垫层的竖向永久压缩变形和土基的固结造成的。
3）磨耗型车辙。
是由于沥青路面表面层的材料受车轮磨擦和自然环境因素作用下持续不断损耗而造成的。
在路面车辙中，一般以失稳型车辙为主。
当土基和基层垫层的承载力明显不足或压实不足时，结构型车辙比较明显；当沥青结合料明显偏少或者粘附性明显不足或寒冷地区沥青发硬变脆，造成沥青混合料松散时，磨耗型车辙比较明显。
2 几种类型车辙成因及防治措施2.1 失稳型车辙成因与防治措施失稳型车辙主要是由于沥青混合料高温稳定性不足而造成的，常出现在沥青面层10cm以内，在高速公路沥青面层中，中面层容易出现这种车辙。
高温时的车辙，主要是抗剪强度不足或塑性变形过剩造成的。
沥青混合料的强度取决于混合料的内摩擦角和粘聚力，可以用摩尔方程τ=c+σtanΦ来说明矿料和沥青对沥青混合料抗剪强度τ的影响，其中，c是沥青与矿料之间产生的粘聚力，Φ是矿料与矿料之间产生的内摩擦角，σ是沥青混合料所受的正应力。
基于以上分析，可从以下角度进行探讨。
1）内摩擦角的影响因素。
①集料的颗粒形状和表面纹理。
沥青混合料的内摩擦角是由于集料与集料之间的嵌挤作用产生的。
沥青路面车辙病害原因与处治专项方案
沥青路面车辙病害原因和处治方案一、什么是车辙：车辙是车辆在路面上行驶后留下车轮永久压痕。
过去，人类广泛应用马车，在泥土路上走，因为土路较软，车过后路面就有压痕，雨后，路面有泥水压痕更深。
古人云：“前面有车，后面有辙。
”车走多了，路上留下两条平行很深车辙。
现代路面车辙是路面周期性评价及路面养护中一个关键指标。
路面车辙深度直接反应了车辆行驶舒适度及路面安全性和使用期限。
路面车辙深度检测能为决议者提供关键信息，使决议者能为路面维修、养护及翻修等作出优化决议。
二、沥青路面车辙类型和产生原因：沥青路面车辙分为磨耗磨损型车辙、结构性车辙、失稳型车辙、压密型车辙四种类型1、磨耗型车辙产生原因：在交通车辆轮胎磨耗和环境条件综合作用下，路面磨损，面层内集料颗粒逐步脱落；在冬季路面铺撒防滑料(如：砂)时，磨损型车辙会加速发展。
2、结构型车辙产生原因：这类车辙关键是基层等路面结构层或路基强度不足，在交通荷载反复作用下产生向下永久变形，作用或反射于路面。
3、失稳型车辙产生原因：绝大多数车辙是因为在交通荷载产生剪切应力作用下，路面层材料失稳，凹陷和横向位移形成。
这类车辙外观特点是沿车辙两侧可见混合料失稳横向蠕变位移形成凸缘。
通常出现在车辆轮迹区域内，当经碾压路面材料强度不足以抵御交通荷载作用于它上面应力、尤其是重载车辆高频率经过，路面反复承受高频重载时，极易产生这类车辙。
另外，在高速公路进、出口，交费站或通常公路交叉路口等减速或缓行区，这类车辙也较为严重。
因为这些地域车速较低，交通荷载对路面作用时间较长，易于引发路面材料失稳，横向位移和永久变形。
4、压密型车辙在施工中碾压不足，开放交通后被车辆压密而形成车辙。
不过这类车辙假如是因为路面施工质量控制不严造成非正常病害，通常在讨论车辙时，多不考虑。
从车辙形成过程来看，车辙关键是高温下沥青面层因沥青软化而深入密实，和沥青变软对矿质骨架约束作用降低而使得骨架失稳，表明沥青对混合料高温性能十分关键。
沥青路面车辙病害原因分析与处置措施
沥青路面车辙病害原因分析与处置措施本文首先阐述了沥青路面病害特征及成因、然后探讨了车辙分类及用添加抗车辙剂的方法解决问题，最后对可行性进行了分析。
标签：沥青路面；常见病害原因分析；处置措施一、前言近年来，由于沥青路面的不断发展，沥青路面常见病害原因分析与处置措施问题引起了人们的重视。
虽然我国在此方面取得了一定的成绩，但在实际的施工中依然存在一些问题和不足需要改进。
在新时期下，加强对沥青路面常见病害原因分析与处置措施的思考与探讨，对沥青路面的发展起着非常重要的作用。
二、车辙机理的形成1、失稳型车辙。
这类车辙主要发生在半刚性或刚性基层沥青路面上，沥青路面结构层在车轮荷载作用下产生的剪应力超过沥青混凝土的抗剪强度，使其内部材料产生横向内部变形，随着变形的不断累积而在轮迹带处形成车辙；另一方面车轮做用甚少的车道反向隆起现象，对主要行驶的双轮车道的路段，车辙形成W形，一般轮迹带的沥青面层下凹时两侧会隆起，两者组合起来就会形成车辙。
2、结构型车辙。
结构型车辙的形成是因为路面强度无法承受路面荷载，受荷载的反复作用，路面结构发生整体性的永久变形而构成的。
路基等沥青面层以下的所有结构层的永久变形都可能形成车辙，这种变形一般来说主要是由于路基变形传递到面层而产生，两侧没有隆起现象，U字形。
3、磨耗形车辙。
磨耗形车辙主要是沥青路面结构顶层的材料持续受到自然环境及车轮磨耗两方面的作用而构成的，路面上有使用带钉轮胎或防滑链的汽车行驶，会加剧车辙的形成。
三、车辙产生的原因车辙的产生受内因和外因的综合影响，内因包括沥青混合料和路面结构设计，外因包括施工、交通、气候条件。
下面从沥青、集料、矿粉、级配四方面阐述。
（1）沥青：车辙与沥青的粘度直接相关，提高沥青高温粘度是防治车辙的有效措施，所以施工时应选用低针入度、高软化点、低含蜡量的高粘度沥青。
（2）集料：在集料中掺加破碎砾石对抵抗车辙是不利的，因其缺乏棱角而易变形，酸性集料容易降低混合料的水稳定性和高温稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
沥青路面车辙病害原因与处治方案一、什么是车辙：车辙是车辆在路面上行驶后留下的车轮永久压痕。
过去，人类广泛应用马车，在泥土路上走，由于土路较软，车过后路面就有压痕，雨后，路面有泥水压痕更深。
古人云：“前面有车，后面有辙。
”车走多了，路上留下两条平行的很深的车辙。
现代路面车辙是路面周期性评价及路面养护中的一个重要指标。
路面车辙深度直接反映了车辆行驶的舒适度及路面的安全性和使用期限。
路面车辙深度的检测能为决策者提供重要的信息，使决策者能为路面的维修、养护及翻修等作出优化决策。
二、沥青路面车辙的类型和产生原因：沥青路面的车辙分为磨耗磨损型车辙、结构性车辙、失稳型车辙、压密型车辙四种类型1、磨耗型车辙产生原因：在交通车辆轮胎磨耗和环境条件的综合作用下，路面磨损，面层内集料颗粒逐渐脱落；在冬季路面铺撒防滑料(如：砂)时，磨损型车辙会加速发展。
2、结构型车辙产生原因：这类车辙主要是基层等路面结构层或路基强度不足，在交通荷载反复作用下产生向下的永久变形，作用或反射于路面。
3、失稳型车辙产生原因：绝大多数车辙是由于在交通荷载产生的剪切应力的作用下，路面层材料失稳，凹陷和横向位移形成的。
此类车辙的外观特点是沿车辙两侧可见混合料失稳横向蠕变位移形成的凸缘。
一般出现在车辆轮迹的区域内，当经碾压的路面材料的强度不足以抵抗交通荷载作用于它上面的应力、特别是重载车辆高频率通过，路面反复承受高频重载时，极易产生此类车辙。
此外，在高速公路的进、出口，交费站或一般公路的交叉路口等减速或缓行区，这类车辙也较为严重。
因为这些地区车速较低，交通荷载对路面的作用时间较长，易于引起路面材料失稳，横向位移和永久变形。
4、压密型车辙在施工中碾压不足，开放交通后被车辆压密而形成车辙。
不过这类车辙如果是由于路面施工质量控制不严造成的非正常病害，一般在讨论车辙时，多不考虑。
从车辙的形成过程来看，车辙主要是高温下沥青面层因沥青软化而进一步密实，以及沥青变软对矿质骨架的约束作用降低而使得骨架失稳，表明沥青对混合料的高温性能十分重要。
当然骨架的稳定性和细集料的多少也会影响车辙形成的进程。
在道路的交叉口或变坡路段，此类高温变形更易发生，这主要与较大的水平荷载作用下抗剪强度相对不足有关。
三、影响沥青路面车辙形成及其深度的主要因素：1、沥青混合料现行的沥青路面设计的主要依据指标是沥青混合料的强度，其取决于混合料的粘结力和内摩擦角，受集料物理化学性质的影响；粘结力又取决于沥青材料的化学结构、胶体结构、物理化学性质、稠度、沥青膜的厚度、沥青矿料比、沥青与矿粉系的分散结构特征以及沥青与矿料的相互作用，增加内摩擦角和矿料等颗粒间的嵌挤作用可以提高沥青混合料的抗剪稳定性。
①材料性质。
沥青的粘度和沥青与矿料之间的粘附性是影响沥青混合料高温稳定性的两个因素；沥青粘度越大，沥青与矿料之间的粘附越好，那么混合料的高温稳定性越好，因此要选用粘度大的沥青和非酸性矿料以提高混合料的高温稳定性和强度，以便产生较高的抗车辙能力；沥青改性是一种提高沥青高温稳定性的有效手段，据佐治亚洲的加载车轮检测结果证明，改性沥青混合料同标准混合料相比车辙深度有明显减少。
②矿物集料的表面纹理、料颗粒大小、形状、级配、颗粒相互位置、矿料数量、可以影响混合料的孔隙结构，即孔隙的大小、形状与连通闭合情况、沥青用量状况以及沥青的用量和沥青同集料的互相作用情况，因而可以对车辙的大小表现出不同的影响。
采用洁净坚硬的碎石，硬度大、棱角尖锐的砂以及高质量的矿粉对于抵抗永久性变形十分有利。
在整个矿料混合料中对沥青温度稳定性影响最大的是矿粉，用石灰岩和冶金矿渣制成的矿粉掺拌的沥青混合料有较高的高温稳定性能。
③矿料级配。
为探讨集料级配对车辙大小的影响，有关研究人员将集料分为过细级配组、细级配组和粗级配组三种，环道试验结果表明:热拌沥青混合料在最佳沥青含量、8%空隙率时粗级配有较大的车辙深度，过细级配次之，细级配组车辙深度最小。
另有单轴荷载试验资料:在最佳沥青含量时中粒式沥青混合料车辙最小，细粒式次之，粗粒式大于细粒式，沥青碎石车辙最大。
可见，单纯增大矿料粒径并不能提高路面抗车辙能力，而良好的级配和最大的密实度因增加了矿料之间的嵌挤力，而提高了混合料的高温抗车辙能力。
④空隙率。
在进行沥青混合料配合比设计时，对空隙率的选择一般都是根据当地材料和经验进行的，当取值过高时，提高密实度可增加骨料间的接触压力，从而提高路面的抗车辙能力，相应地沥青和矿粉用量也要增加，从而又削弱其抗车辙能力。
当空隙率小于某一临界值后，继续减小空隙率，使得混合料内部没有足够的空隙来吸收材料的流动部分，造成混合料外部的整体变形，由此而形成车辙。
大量试验表明:各种级配的混合料在最佳沥青含量时，随空隙率的增大车辙有所增加。
2、路面结构组成沥青路面的抗车辙能力除了受所用材料及其性能影响外，还与路基类型和路面厚度有关。
沥青路面厚度与车辙的关系较为复杂，同样的材料在不同的路面结构中会表现出不同的性能，有关室内环道试验表明:当其路基为砂土材料时，面层厚度对车辙影响很大，面层沥青混合料较薄时车辙较深，而且较大部分来自路基的形变；而当面层较厚时，路基基本上不产生车辙。
在当路基为刚性或半刚性材料时，车辙的深度随沥青混合料面层厚度的增大而增加，这时的车辙总量90%来自于沥青混合料面层本身，由此认为，当路基和基层强度较高时，采用薄沥青混合料面层可以有效地控制车辙深度，而当路基基层强度较弱时应适当增加面层厚度，但这样构筑的道路，往往由于路面回弹模量与路基回弹模量之间的比值过大，带来不尽合理的结构组合，而且也不够经济。
3、交通荷载及环境条件①渠化交通。
由于城市道路交通组织的渠化，导致沥青路__面车辙破坏的情况日渐突出，在同一结构、同一条道路上，划分出不同交通形式的两段道路进行试验，结果证明:渠化交通路段的车辙显著增长，混合交通路段车辙增加较慢，其原因是混合交通时荷载作用范围较宽，变形面较大，同一位置的车辙累积较小，而渠化交通同一位置处的车辙累积量大。
②荷载。
日本研究人员的试验结果证明:车辆超载加快路面的病害。
在不同的轴载作用下，重轴载作用产生的车辙较轻轴载大得多；道路交叉口和停车点的车辙通常为正常行驶路段的2～5倍。
4、环境气候条件当气温较高时，沥青路面表现为强度降低容易产生车辙，各种试验均表明:路表温度升高车辙增长加快，这是因为沥青粘度的大小反映了沥青抵抗蠕变的能力，当温度升高时沥青粘度变小，其抵抗蠕变的能力下降，在受到外力时很容易产生永久剪切变形导致沥青材料横向流动而产生车辙。
当路面积水或路面结构含水量增加时，沥青和矿料之间的粘结力在潮湿条件下会被削弱或破坏，在行车荷载和水分的联合作用下，这种病害会明显加剧，从而导致沥青路面产生较大的车辙。
四、解决措施(1)合理的结构组合设计。
面层直接承受车轮荷载反复作用和自然因素影响，因此要有足够的承载力，以承担设计期内累计轴载次数，限定车辙发展深度。
合理选用技术参数，各结构层模量不宜相差太大，特别是中间层的级配要合理，表面层最佳油石比可以弥补第二层抗车辙能力。
同时，考虑到集料粒径对试件厚度的影响，应根据集料粒径大小选择适宜的沥青层厚度，并预留一定空隙率，开放交通后沥青进一步压密填充。
(2)材料的合理选用。
集料强度、形状、表面性状、清洁状态、沥青性能与集料相容性，特别是借鉴superpave混合料设计的先进理念，注重材料的协同性和料源特性，保证所用材料的高品质。
改善矿料级配同时适当增加粗集料用量和控制剩余空隙率，使粗细集料形成骨架密实结构。
可适当采用高粘度的沥青。
(3)最优配合比设计。
重视级配范围对抗车辙能力的影响，关键是确定适宜的筛孔通过率、孔隙率、油石比。
选用温度敏感性低、稠度较高的沥青或改性沥青，同时严格控制沥青的用量。
严格准确地控制混合料配合比，设法加足矿粉，严格控制运输车辆为便于卸料，涂抹油料；采用透层油与粘层时也要严格控制用油量。
(4)使用改性添加剂。
积极引进并采用新的改性剂如橡胶、树脂、塑料、无机物改性剂、抗车辙剂、纤维等改性混合料添加剂，适当提高粉胶比，提高胶结料粘附性，降低温度敏感性。
(5)严格控制施工质量。
从拌料、运输、摊铺、碾压、养护全程监控，对拌和、摊铺、压实温度和混合料密度、孔隙率、均匀性、结构层厚度、平整度等重点把关。
充分压实保证压实质量。
五、沥青路面车辙具体处治方案沥青路面的车辙病害根据其严重程度可以选择不同的处治方法，如微表处、铣刨摊铺等，以下介绍铣刨摊铺施工方法。
1、施工工艺流程2、施工组织技术在开始施工之前要对路面病害路段、桩号、部位、路面标高、宽度及严重程度、转弯半径、超高超宽、纵坡横坡、路面结构、沥青混凝土级配、原材料产地和型号规格等作全面的了解和详细的记录，并要严格依照这些数据指导施工。
2.1 路面铣刨（1）铣刨前路面测量。
通过测点高程的比较和车辙严重程度来确定铣刨的面积和铣刨深度。
（2）铣刨机铣刨。
依据工程技术人员提供的铣刨面积和铣刨深度沿着行车方向逐刀地进行铣刨。
铣刨后的工作面如下图所示。
一般来说铣刨的深度应根据现场实际情况确定，直至彻底露出坚实底层且无夹层为止；分层铣刨时，应注意预留纵横向台阶，以便于施工和避免纵横接缝在同一断面上。
`（3）废料运输。
铣刨机铣刨时，通过传输皮带将废旧混合料装上运输车辆，运到固定地点进行存放。
（4）铣刨边角处理。
用风镐将铣刨机提刀的斜边与切割机切缝间的少部分残留路面清除掉，然后人工将坑槽内残留杂物清扫干净。
（5）工作面清扫。
用人工配合清扫车将工作面中的杂物及铣刨粉尘清除，然后用鼓风机吹干净，直至符合要求为止。
（6）喷洒乳化沥青。
用沥青洒布车将乳化沥青喷洒于槽内及槽边接口，破乳后，即可进行摊铺作业。
乳化沥青喷洒过后，应保持工作面的清洁。
2.2 沥青混合料摊铺摊铺作业是整个修补过程中保证施工质量的关键一环。
（1）在摊铺作业之前，应根据原路面设计数据结合现场实际情况对施工路段进行测量放样，以确定整个摊铺面。
（2）摊铺作业时应检查混合料的温度是否符合规范要求。
（3）根据原路面设计要求，当槽深超过10cm 时，应分层进行摊铺。
（4）摊铺厚度应考虑松铺系数，确保碾压完成后的路面应与原路面保持接缝平整。
（5）对于摊铺不到的边角，要人工即时进行填补，对于新旧路面的接口要筛分一些细料，然后人工进行整平。
（6）摊铺开始后，应尽量避免停机，同时摊铺机应匀速行驶，速度控制在3—5m/min 为佳，若为改性沥青混合料则摊铺速度控制在1—3m/min 为佳。
2.3 沥青混合料碾压碾压采用双钢轮振动压路机、胶轮压路机，分初压、复压、终压三道工序完成（SMA 除外）。
（1）碾压要及时，应尽量在较高的温度和较短的时间内完成碾压。
（2）碾压要遵循“从低向高，由外向内”的原则，碾压应呈阶梯状逐步向前推进。
