2018年中考物理电功率专题复习练习卷

合集下载

完整word版,2018人教版九年级物理电功率测试题及答案

2018 人教版九年级物理电功率测试题及答案.一、单项选择（每题 2 分，共 12 分）1.标有“ 2400 Ω， 40W”和“ 2400Ω， 20W”的两个定值电阻，串连起来接在220V 的电路上，则它们在相同的时间内产生的热量之比为( )A.1:2B.2:1C.1:1D.1:42.电视机、电烙铁和电电扇上都标有“220V， 60W”的字样，它们都在额定电压下工作相同时间，则三个用电器产生的热量是()A. 电烙铁最多B.电视机最多C.电电扇最多D.相同多3.三个灯泡L1、 L2、 L3、分别标有“220V，100W”、“ 110V，100W”、“ 36V， 100W”字样，它们都正常发光时，则( )A.L1 亮B.L2亮C.L3亮D.相同亮4.以下图的电路，当变阻器的滑片P 向 b 挪动过程中 ()A. 灯 L 功率变大，电流表Ａ、电压表Ｖ的示数都变小B. 灯 L 功率变大，电流表Ａ的示数变小，电压表Ｖ的示数变大C.灯 L 功率变小，电流表Ａ、电压表Ｖ的示数都变大D.灯 L 功率变小，电流表Ａ的示数变小，电压表Ｖ的示数变大5.一个电热器电阻为R，当它两头电压为U，通电时间为t 时，耗费电能为1W；若要使它耗费电能为4W，以下方法正确的选项是()A. 电阻 R 不变，电压 U 不变，通电时间t 变成本来的 2 倍B. 电阻 R 减半，电压 U 增大 1 倍，通电时间t 不变C.电阻 R 不变，电压 U 增大 1 倍，通电时间t 不变D.电阻 R 减半，电压 U 不变，通电时间t 不变6. R1 、 R2 两个电阻并联后接入电路中，它们的电功率之比P1:P2=9:4 则有 R1、 R2 两个电阻阻值之比是( )A.9:4B.4:9C.3:2D.2:3二、填空（每空 2 分，共 12 分）7.电子式电能表表盘上标有“3000imp/(kW ·h) ”字样，将某用电器独自接在该表上工作20min，电能表指示灯闪耀了300 次．该用电器在上述时间内耗费的电能为 ______kW· h，它的电功率是 __________W。

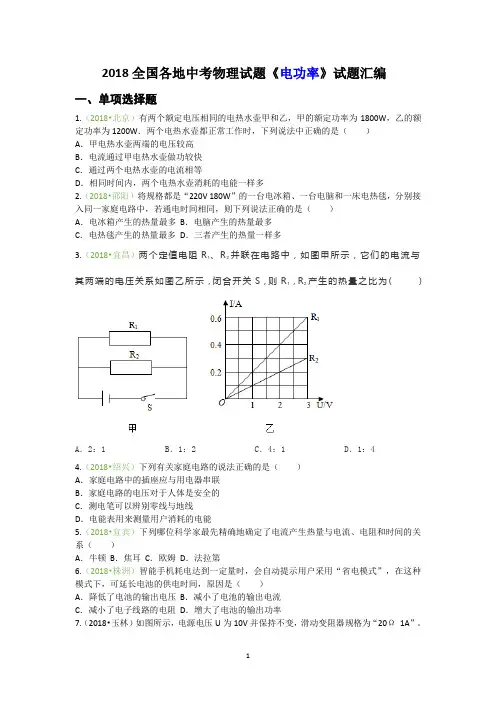

2018全国各地中考物理试题《电功率》试题汇编

2018全国各地中考物理试题《电功率》试题汇编一、单项选择题1.（2018•北京）有两个额定电压相同的电热水壶甲和乙，甲的额定功率为1800W，乙的额定功率为1200W．两个电热水壶都正常工作时，下列说法中正确的是（）A．甲电热水壶两端的电压较高B．电流通过甲电热水壶做功较快C．通过两个电热水壶的电流相等D．相同时间内，两个电热水壶消耗的电能一样多2.（2018•邵阳）将规格都是“220V 180W”的一台电冰箱、一台电脑和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是（）A．电冰箱产生的热量最多B．电脑产生的热量最多C．电热毯产生的热量最多D．三者产生的热量一样多3.（2018•宜昌）两个定值电阻R1、R2并联在电路中，如图甲所示，它们的电流与其两端的电压关系如图乙所示，闭合开关S，则R1，R2产生的热量之比为（）A．2：1B．1：2C．4：1D．1：44.（2018•绍兴）下列有关家庭电路的说法正确的是（）A．家庭电路中的插座应与用电器串联B．家庭电路的电压对于人体是安全的C．测电笔可以辨别零线与地线D．电能表用来测量用户消耗的电能5.（2018•宜宾）下列哪位科学家最先精确地确定了电流产生热量与电流、电阻和时间的关系（）A．牛顿B．焦耳C．欧姆D．法拉第6.（2018•株洲）智能手机耗电达到一定量时，会自动提示用户采用“省电模式”，在这种模式下，可延长电池的供电时间，原因是（）A．降低了电池的输出电压B．减小了电池的输出电流C．减小了电子线路的电阻D．增大了电池的输出功率7.（2018•玉林）如图所示，电源电压U为10V并保持不变，滑动变阻器规格为“20Ω1A”。

闭合开关S，当滑片P移至最左端时，灯泡正常发光，电流表示数为0.5A；当滑片P移至中点时，电流表示数为0.4A．则（）A．电路消耗的最小功率为2.5WB．滑片P在中点时，灯泡消耗的功率为2.4WC．滑片P在中点时，灯泡消耗的功率为3.2WD．滑片P在最左端时，2min内电流通过灯泡所做的功为10J8.（2018•海南）如图所示，A、B为两盏白炽灯，A灯型号是“110V 25W”，B 灯型号是“110V 100W”，R是一个未知电阻。

各地中考物理(套)试题电功率汇编

2018年全国中考物理90套试卷电功率汇编一、选择题1.<2018包头）如图7所示，电源电压恒为12V不变，R L、R1及滑动变阻器的最大阻值分别是10Ω、40Ω、50Ω，灯的额定电压为12V，忽略温度对灯丝电阻的影响，则下列说法正确的是< ）A.当S闭合，S1断开，滑片P在b端时，灯泡的功率为0.4JB.当S闭合，S1断开，滑片P在b端时，电流表的示数为0.2AC.当S闭合，S1断开，滑片P在a端时，灯每秒钟消耗的电能为14.4WD.当S、S1均闭合，滑片P在a端时，电路总功率为14.4W【答案】B2.<2018达州）如图5所示，电源电压和灯L的电阻不变，灯L上标有“6V 3W”字样。

当开关S闭合，滑片P移至a端时，电流表的示数为1.0A，灯L正常发光；当开关S断开，滑片P移至b端时，电源电压U和灯L消耗的电功率P为A． 6V 1.5W B. 6V 0.75W C. 3V 1.5W D. 3V 0.75W【答案】B3.<2018达州）两定值电阻甲、乙中的电流与电压关系如图7所示，现将甲和乙并联后接在电压为6V的电源两端，下列分析正确的是A．乙消耗的电功率为3．6 WB．甲消耗的电功率为3.6WC．甲中的电流小于乙中的电流D．甲的电阻值小于乙的电阻值【答案】A4.(2018哈尔滨>某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率，下列说法错误．．的是( >A．闭合开关前，滑片P应滑到B端B．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了C．当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率D．实验还可得知，小灯泡的实际功率越大，小灯泡越亮【答案】B5.(2018哈尔滨>某同学设计了如图所示的双向开关电路，电源电压保持不变，灯L l标有“3V 3W”字样，灯L2标有“9V 4.5W”字样.当开关拨至2位置且滑片滑到A端时，灯L2恰好正常发光．下列说法正确的是<不计灯丝电阻随温度的变化）( ）A．电源电压为12VB．L2正常发光时，电路中的电流为2AC．要使L1正常发光，滑动变阻器接入电路的阻值应为6ΩD．当灯L1、L2分别正常发光时，两次电路的总功率之比为2:3【答案】C6.<2018玉林）如图4所示电路，电源电压保持不变，闭合开关后，滑动变阻器滑片从左向右移动的过程中，下列说法正确的是A．电流表示数逐渐变大B．电压表示数逐渐变小C．电灯的亮度逐渐增强D．电路总功率逐渐变大【答案】B7.<2018玉林）如图6所示的电路，电源电压为3V且保持不变，滑动变阻器R1标有“1A 10Ω”的字样。

2018年中考物理真题汇编电功和电功率(解析版)

2018年中考物理真题汇编: 电功和电功率一、选择题1.如图所示，电源电压保持不变，闭合开关S，当滑片P向右移动时，下列说法错误的是（）A. 电压表表示数变大B. 电流表示数变小C. 灯L的亮度不变D. 电路的总功率变小【答案】A【解析】由电路图知，灯泡L与滑动变阻器P并联，当滑片P向右移动时电压表的示数不变，滑动变阻器的阻值变大，由I= 知通过滑动变阻器的电流变小、通过灯泡的电流不变，由P=UI知灯泡的亮度不变，并联电路干路中的电流等于各条支路中的电流之和知电流表的示数变大。

【分析】并联电路电压的特点：支路两端的电压相等；并联电路电流的特点：干路中的电流等于各条支路中的电流之和；根据I= 判断各条支路中的电流变化；灯泡的亮度由实际功率决定的。

故答案为：A。

2.如图为“探究焦耳定律”的实验装置．两个相同的烧瓶中密封初温相同、质量相等的煤油，通电一段时间后，右侧玻璃管中液比左侧高。

下列说法正确的是（）A. 通过玻璃管中液面的高度判断电流产生热量的多少，这种方法是控制变量法B. 右侧电阻丝的阻值比左侧小C. 通过右侧电阻丝的电流比左侧小D. 该装置用于探究电流通过导体产生的热量多少与电阻大小的关系【答案】D【解析】A．通过玻璃管中液面的高度判断电流产生热量的多少，这种方法是转换法，A不符合题意；B．右侧电阻丝的阻值比左侧大，B不符合题意；C．通过右侧电阻丝的电流和左侧的相等，C不符合题意；D．该装置用于探究电流通过导体产生的热量多少与电阻大小的关系，D符合题意。

【分析】A．转换法：物理学中对于一些看不见摸不着的现象或不易直接测量的物理量，通常用一些非常直观的现象去认识或用易测量的物理量间接测量；B．D由Q=I2Rt知当I、t相同时R越大Q就越大；C．串联电路中的电流处处相等.故答案为：D。

3.小明家有额定电压相同的微波炉和电视机各一台，按照每度电0.55元的计费标准，将这两个用电器正常工作1h所用的电费绘制成了如图所示的柱状图，对小明家的这两个用电器，下列判断正确的是（）A.微波炉正常工作时的电压大于电视机正常工作时的电压B.微波炉正常工作时的电流等于电视机正常工作时的电流C.微波炉正常工作时的电功率大于电视机正常工作时的电功率D.每月在微波炉上用的电费一定比在电视机上用的电费多【答案】C【解析】A、用电器正常工作时的电压等于额定电压，由于微波炉和电视机的额定电压相同，所以这两个用电器正常工作时的电压相等，A不符合题意；BC、由柱状图可知，微波炉正常工作1小时的电费比电视机高，而单价是一定的，所以微波炉消耗电能多，根据P＝可知，微波炉电功率大于电视机的电功率，C符合题意；电压相同，由P＝UI可知，微波炉正常工作时的电流大，B不符合题意；D、虽然微波炉电功率大，由于不知道一个月内它们的实际工作时间，根据W＝Pt知无法判断微波炉和电视机消耗的电能的多少，所以无法比较电费的多少，D不符合题意。

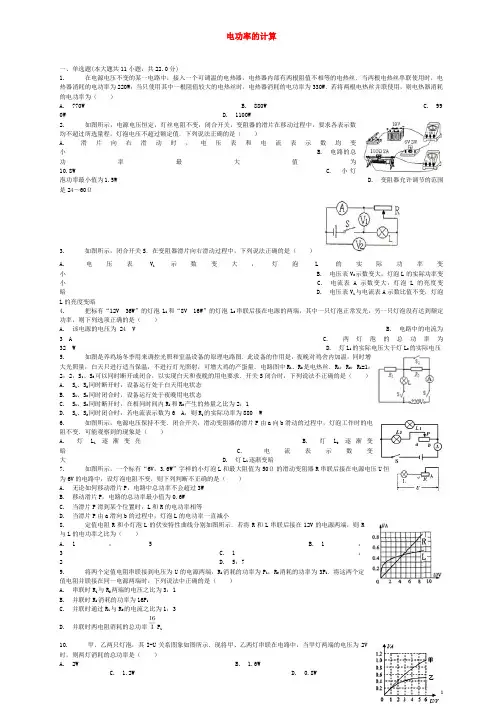

【全国通用】2018届中考物理：电功率的计算专项练习含答案

电功率的计算一、单选题(本大题共11小题，共22.0分)1. 在电源电压不变的某一电路中，接入一个可调温的电热器，电热器内部有两根阻值不相等的电热丝．当两根电热丝串联使用时，电热器消耗的电功率为220W；当只使用其中一根阻值较大的电热丝时，电热器消耗的电功率为330W．若将两根电热丝并联使用，则电热器消耗的电功率为（）A. 770WB. 880WC. 99 0WD. 1100W2. 如图所示，电源电压恒定，灯丝电阻不变，闭合开关，变阻器的滑片在移动过程中，要求各表示数均不超过所选量程，灯泡电压不超过额定值．下列说法正确的是（）A. 滑片向右滑动时，电压表和电流表示数均变小 B. 电路的总功率最大值为10.8W C. 小灯泡功率最小值为1.5W D. 变阻器允许调节的范围是24～60Ω3. 如图所示，闭合开关S．在变阻器滑片向右滑动过程中，下列说法正确的是（）A. 电压表V1示数变大，灯泡L的实际功率变小B. 电压表V2示数变大，灯泡L的实际功率变小C. 电流表A示数变大，灯泡L的亮度变暗D. 电压表V1与电流表A示数比值不变，灯泡L的亮度变暗4. 把标有“12V36W”的灯泡L1和“8V16W”的灯泡L2串联后接在电源的两端，其中一只灯泡正常发光，另一只灯泡没有达到额定功率，则下列选项正确的是（）A. 该电源的电压为24 VB. 电路中的电流为3 A C. 两灯泡的总功率为32 W D. 灯L1的实际电压大于灯L2的实际电压5. 如图是养鸡场冬季用来调控光照和室温设备的原理电路图．此设备的作用是，夜晚对鸡舍内加温，同时增大光照量，白天只进行适当保温，不进行灯光照射，可增大鸡的产蛋量．电路图中R1、R2是电热丝．R1：R2：R L=1：2：2，S1、S2可以同时断开或闭合，以实现白天和夜晚的用电要求．开关S闭合时，下列说法不正确的是（）A. S1、S2同时断开时，设备运行处于白天用电状态B. S1、S2同时闭合时，设备运行处于夜晚用电状态C. S1、S2同时断开时，在相同时间内R1和R2产生的热量之比为2：1D. S1、S2同时闭合时，若电流表示数为6 A，则R1的实际功率为880 W6. 如图所示，电源电压保持不变．闭合开关，滑动变阻器的滑片P由a向b滑动的过程中，灯泡工作时的电阻不变．可能观察到的现象是（）A. 灯L1逐渐变亮B. 灯L2逐渐变暗 C. 电流表示数变大 D. 灯L1逐渐变暗7. 如图所示，一个标有“6V，3.6W”字样的小灯泡L和最大阻值为50Ω的滑动变阻器R串联后接在电源电压U恒为6V的电路中，设灯泡电阻不变，则下列判断不正确的是（）A. 无论如何移动滑片P，电路中总功率不会超过3WB. 移动滑片P，电路的总功率最小值为0.6WC. 当滑片P滑到某个位置时，L和R的电功率相等D. 当滑片P由a滑向b的过程中，灯泡L的电功率一直减小8. 定值电阻R和小灯泡L的伏安特性曲线分别如图所示．若将R和L串联后接在12V的电源两端，则R与L的电功率之比为（）A. 1： 5B. 1：3 C. 1：2 D. 5：79. 将两个定值电阻串联接到电压为U的电源两端，R1消耗的功率为P1，R2消耗的功率为3P1．将这两个定值电阻并联接在同一电源两端时，下列说法中正确的是（）A. 串联时R1与R2两端的电压之比为3：1B. 并联时R1消耗的功率为16P1C. 并联时通过R1与R2的电流之比为1：3D. 并联时两电阻消耗的总功率P110. 甲、乙两只灯泡，其I-U关系图象如图所示．现将甲、乙两灯串联在电路中，当甲灯两端的电压为2V时，则两灯消耗的总功率是（）A. 2WB. 1.6WC. 1.2WD. 0.8W11. 如图是晶晶探究串联电路电压关系的电路图，她连接好电路后，S断开时，发现电压表示数为9V，S闭合后，发现电压表示数为3V，对这一电路分析正确的是（）A. R1与R2电压之比为1：2 B. R1与R2电阻之比为2：1 C. R1与R2电流之比为2：1 D. R1与R2功率之比为3：l二、多选题(本大题共3小题，共9.0分)12. 如图，电源电压恒为4.5V，灯泡L标有“3V0.9A”字样，在不损害电路元件的情况下，下列判断正确的是（）A. 该电路的最大功率是4.05W B.滑动变阻器的阻值可以调到零 C.滑片向左移动时，电压表示数变大 D.滑片向右移动时，灯泡消耗的功率变小13. 将标有“2.5V 1.25w”字样的灯泡和标有“20Ω1A”字样的滑动变阻器连接在如图所示的电路中，其中电源电压恒为4.5V，电流表的量程为“0～0.6A”，电压表的量程为“0～3V”．闭合开关，为保证两电表的示数均不超过所选量程，灯泡两端电压不超过额定值（不考虑灯丝电阻随温度的变化），则在变阻器滑片移动的过程中下列说法正确的有（）A. 将变阻器的滑片向右移动，灯泡变亮 B. 该灯泡的电阻是5Ω C. 变阻器接入的最小电阻为4Ω D. 灯泡正常发光时，灯泡和变阻器的功率之比为5：414. 如图所示（甲）是某同学探究电流与电压关系的电路图，开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图（乙），则图象可知（）A. 电阻R0两端电压与通过R0的电流成正比B. R0的电阻值是5ΩC. 该电路最小功率0.3WD. 滑动变阻器R的最大电阻是25Ω三、填空题(本大题共18小题，共36.0分)15. 如图所示，把标有“6V3W”的灯泡L和滑动变阻器R串联接入恒定电压为9V的电源上，通过L的电流I与L两端电压U的关系如图乙所示，则L正常发光时，滑动变阻器接入电路的电阻是______Ω，当L的实际功率是 1.6W时，电路的总功率是______W。

2018物理中考真题汇编电功率部分

选择填空部分（2018东营）16．物理科技小组用标有“1600imp/（kWh ）”（表示每消耗1kWh 的电能，电能表上的指示灯闪烁1600次）的电能表测量电视机的功率，他们把电视机单独接入电路且使其正常工作6min ，指示灯闪烁16次，该电视机的功率为 kW 。

（内江）如图所示是用来测量电能的仪表，这只电表此时的读数是（）kWh,当电路中只有一个电饭煲接入电路，正常工作l2min.发现此电能表的转盘转过了500转。

则这个电饭煲的额定功率是（）W 。

（河北省）23.小明一家外出旅游，出门时电能表示数为，回来时为，这期间消耗了______度电。

这些电能可使标有“220 V 25 W ”的灯泡正常工作______h 。

（十堰）小天家电能表本月初的示数为，本月底的示数如图所示，小天家本月消耗的电能为______kk ⋅ℎ。

（2018，湖南株洲）（多选）某家用电能表的有关参数如图所示，可知（）A. 该电能表上用电器的总功率不能超过2.2 kWB. 该电能表上用电器的总功率不能超过8.8 kWC. 该电能表的转盘每小时最多转3000rD. 该电能表的转盘每小时最多转26400r 答案：BD（安徽省）5.图中R 1=4Ω R 2=6Ω，把它们并联在U=3V 的电路中，则R 1和R 2并联后的总电阻为 Ω.；通电30s ，电阻R 1消耗的电能为 J.（2018•岳阳）标有“6V 3W ”的小灯泡，它的电流——电压图像如图所示，则它正常工作10s 消耗的电能是 J ；将它与一个10Ω的定值电阻串联在8V 的电路中，则电路消耗的总功率为 W 。

单相电能表3000r /kW h ⋅1995NO.185555220V 1040A ()50HzDD864-2型2.003021kW h ⋅R（广元）张薇半期成绩考得好，爸爸奖励她一个新手机，张薇发现手机电池上标有“电压3.7V ，容量 3500m Ah”的字样，则它充满电后存储的电能为 J ，经查，该手机的待机电流为 20mA ，则该手机最长待机时间为h 。

2018届中考物理测量小灯泡的电功率复习(含2套试卷)

测量小灯泡的电功率一、单选题(本大题共1小题，共2.0分)1. 在测量小灯泡的电功率的实验中，把标有“2.5V”的灯泡L与滑动变阻器R串联起来接在电压是5V的电源上，调节滑动变阻器，使灯泡正常发光，测得小灯泡的功率为0.5W，以下说法中不正确的是（）A. 电流表的读数为0.2A，变阻器两端电压是5VB. 滑动变阻器连入电路中的电阻R=12.5ΩC. 相等时间内，电流对L和R所做的功相等D. 灯泡L和滑动变阻器消耗的总电功率相等二、实验探究题(本大题共55小题，共330.0分)2. 小华做“测定小灯泡的电功率”实验，所用器材齐全且完好，待测小灯标有“2.5V”字样，电源的电压有2伏和4伏两档，滑动变阻器有“5Ω2A”、“10Ω1A”两个可选。

①小华应选用的电源电压为______伏档。

②小华选择一个滑动变阻器并正确连接电路进行实验。

实验中，他判定该小灯正常发光的依据是______。

当小灯正常发光时，他观察到电流表的示数如图所示。

请通过计算求出该小灯的额定电功率并判断所选滑动变阻器的规格。

______。

3. 用伏安法测小灯泡的电功率和正常发光时的电阻，已知灯的额定电压为2.5V．（1）按图甲连接好电路．（2）在闭合开关之前，图中滑动变阻器的滑片应放在______端．（填“A”或“B”）（3）如果在调节滑动变阻器的时候，电压表的示数如图乙所示，为了测定灯的额定功率，应将滑片向______调节．（填“A”或“B”）（4）调节滑变P，使灯正常发光时，电流表的示数如图丙所示，则灯泡的额定功率为______W，此时，灯泡的电阻为______Ω．4. 某中学的同学们在“测量定值电阻阻值”和“测量小灯泡电功率”的实验中：（1）小李正确连接好电路后，闭合开关，移动滑动变阻器的滑片到某一位置时，观察到电流表示数为0.2A，电压表示数如图甲所示，则定值电阻阻值为______Ω。

（2）测出电阻后，小玉将电路中的定值电阻换成了一个额定电压为2.5V的小灯泡，测量小灯泡的额定功率，图乙是小玉重新连接的不完整的电路，请用笔代替导线将实物电路连接完整。

2018年九年级物理《第18章电功率》综合大题复习资料(含解析)

2018年九年级物理《第18章电功率》综合大题复习资料【1】一．计算题（共10小题）1．小希摁遥控器关闭电视机电源后，发现待机状态的电视机指示灯始终亮着。

于是他想：这时电视机是否还在消耗电能呢？元旦期间，小希全家外出时，他只让电视机处于待机状态，然后，拔掉其它所有用电器的电源插头，记下时间和家中电能表的读数如图16所示。

问：（1）元旦期间，小希家电视机消耗的电能是J。

（2）小希家的电视机的待机状态下消耗的电功率是多少W？2．小强家买了一个自动电热水壶，其铭牌如下表。

小强装了0.5kg的水，加热5min后把水烧开，水壶自动断电。

已知大气压为1个标准大气压，电热水壶正常工作且电阻不变，水的初温为20℃，c水=4.2×103J/（kg•℃），求：（1）这壶水吸收的热量；（2）水壶消耗的电能；（3）此电热水壶的热效率。

3．某电热水器的简化电路如图所示，A为自动温度开关，当水的温度达到设定温度时自动断开电路，低于设定温度时，自动接通电路。

S是热水器的功率选择开关，可选择高、低两档加热功率，R1、R2都是发热电阻器。

主要的技术指标如表（c水=4.2×103J/（Kg•℃）；ρ水=1.0×103kg/m3）。

求（1）把一箱水温度升高10℃时，水吸收的热量是多少？（2）当热水器在高档正常工作时，电路中的电流是多少？（3）当S拨至2时，电热管的实际功率只有1000W，实际电压是多少？4．如图甲所示，电源电压保持不变，小灯泡的额定电压为6V，闭合开关S后，当滑片P从R的一端滑到另一端的过程中，小灯泡的I﹣U关系图象如图乙所示。

（1）灯泡的额定功率；（2）电路中最小总功率；（3）求滑动变阻器的最大阻值。

5．图甲是小明家电热水壶内部的简化电路图，其中R1为加热管，R2为限流电阻，只有加热管R1放出的热量能被水吸收。

S1是温控开关（也叫防干烧开关），S、S2是手动开关，调节S、S2可以使电热水壶分别处于加热和保温状态，下图乙是该电热水壶的铭牌。

2018中考物理试题分类汇编_专题28_电功率(有解析)

专题28 电功率一．选择题（共27小题）1．（2018•北京）有两个额定电压相同的电热水壶甲和乙，甲的额定功率为1800W，乙的额定功率为1200W．两个电热水壶都正常工作时，下列说法中正确的是（）A．甲电热水壶两端的电压较高B．电流通过甲电热水壶做功较快C．通过两个电热水壶的电流相等D．相同时间内，两个电热水壶消耗的电能一样多【分析】额定电压是指用电器正常工作是的电压；电功率是表示电流做功快慢的物理量；根据P=UI和W=Pt来作出分析和解答。

【解答】解：A、两电热水壶的额定电压相同，且都正常工作，所以它们两端的电压相等，故A错误；B、甲的额定功率大于乙的额定功率，且都正常工作，根据电功率的物理意义可知，电流通过甲电热水壶做功较快，故B正确；C、两个电热水壶都正常工作时，甲的额定功率大，根据P=UI可知，通过甲的电流大，故C错误；D、两个电热水壶都正常工作时，通电时间相同，甲的额定功率大，根据W=Pt可知，甲消耗的电能多，故D错误。

故选：B。

2．（2018•邵阳）将规格都是“220V 180W”的一台电冰箱、一台电脑和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是（）A．电冰箱产生的热量最多B．电脑产生的热量最多C．电热毯产生的热量最多D．三者产生的热量一样多【分析】由题意知，三种用电器的额定电压都是220V，额定功率都是180W；家庭电路电压是220V，把这三个用电器接入家庭电路，三个用电器都正常工作，实际功率相同都等于额定功率，通电时间相同，根据W=Pt可知消耗的电能相同；通过分析三种用电器工作时的能量转化情况，找出产生热量最多的用电器。

【解答】解：因为接在家庭电路中，U=220V，所以三种用电器的实际功率：P实=P额=180W；又因为W=Pt，用电器工作时间t相等，所以三种用电器消耗的电能相同，电冰箱电工作时，主要把电能转化为机械能，产生的热量很小，电脑工作时，主要将电能转化为光能和声能，电热毯工作时电热丝产生热量，几乎把电能全部转化为热量，所以产生热量最多的是电热毯，故C正确。

2018中考物理试题分类汇编专题28电功率(有解析)

故选：B。

人教版物理中考专题复习电功率

的电流．灯泡正常发光时由 P＝UI 得
IL＝
PL＝3 UL 6
WV ＝0.5
A，根据串联电路的电流特点结合电流
表的量程及滑动变阻器允许通过的最大电流得电路中的最大电流为 0.5 A，此时电压表的示数最
小为 U 小＝U－UL＝12 V，滑动变阻器接入电路中的电阻最小为 R 小＝UIL小＝24 Ω，电路消耗的功率最大为 P 大＝UIL＝18×0.5 W＝9 W；由欧姆定律得灯泡的电阻 RL＝UILL＝12 Ω；当电压表的示数最大时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，电路消耗的功率最小，根据
返回层目录返回目录
3．[2019 浙江温州，15,4 分]小明按图甲连接电路，闭合开关，灯泡 L1 的功率为 P1. 他将一个阻值大于 L1 的灯泡 L2 串联接入电路(如图乙所示)，闭合开关后，灯泡 L1、L2 的功率分别为 P1′、P2′(不计温度对灯泡电阻的影响，电源电压恒定)．下列关系式正确的是( )
返回层ቤተ መጻሕፍቲ ባይዱ录返回目录
6．[2018 福建 A,16,2 分]灯泡 L 与定值电阻 R 组成的电路如图甲所示，L 和 R 的 I－ U 图线分别为图乙中的 A、B.闭合开关 S，L 正常发光，电路的总功率为 4.8 W，此时灯泡 L 的( )
甲
乙
A．电压为 7 V
B．电流为 0.3 A
C．电阻为 20 Ω D．功率为 3 W
路中的电流
I
串＝UR′＝
10 20
VΩ＝0.5
A，因为串联电路中各处的电流相等，且此时的电流与
两灯泡的额定电流相等，所以两灯泡都可以正常发光；此时两灯泡的实际功率都等于各
自的额定功率，因为 P 甲>P 乙，所以甲灯较亮，C、D 正确．

2018年中考物理测量小灯泡的电功率复习专项练习(含答案解析、全国通用)-优选.doc

①小华应选用的电源电压为______伏档。

②小华选择一个滑动变阻器并正确连接电路进行实验。

实验中，他判定该小灯正常发光的依据是______。

当小灯正常发光时，他观察到电流表的示数如图所示。

请通过计算求出该小灯的额定电功率并判断所选滑动变阻器的规格。

______。

2018年中考物理真题汇编--电功率计算及答案

2018年中考物理真题汇编--电功率计算及答案1、（2018•杭州）小金对玩具汽车的电动机很感兴趣，他拆下电动机，测得它的内阻为1.5Ω．为测量电动机工作时的电流，利用身边现有器材，设计了如图所示的电路（符号表示数值可读的变阻器）。

已知电源电压为12V，当变阻器的阻值为6Ω时，电压表的读数为3V．计算此时：（1）通过电动机的电流；（2）电动机消耗的电功率。

解：（1）由图知，电动机M与变阻器串联，电压表测电动机M两端的电压，根据串联电路电压的规律知，变阻器的电压：U R=U﹣U M=12V﹣3V=9V；由欧姆定律可得，通过变阻器的电流：I R===1.5A；因串联电路中电流处处相等，则通过电动机的电流：I M=I R=1.5A；（2）电动机消耗的电功率：P M=U M I M=3V×1.5A=4.5W。

2．（2018•湖南）某电熨斗的电路如图所示，额定电压为220V，最大功率为440W，发热部分由调温电阻R和定值电阻R0组成。

调温电阻R是可变电阻，其最大阻值为110Ω，温度对电阻值的影响忽略不计，则：（1）该电熨斗以最大功率工作10min消耗多少电能？（2）定值电阻R0的阻值为多大？（3）该电熨斗在以额定电压工作时的最小功率是多大？此时通过电熨斗的电流是多大？解：（1）已知t=10min=600s，最大功率P大=440W，由P=可得，该电熨斗以最大功率工作10min消耗电能W=P大t=440W ×600s=2.64×105J；（2）当调温电阻接入电路中的电阻为0Ω时，电熨斗的功率最大，由P=可得，定值电阻R0的阻值：R0===110Ω；（3）当调温电阻接入电路中的电阻R=110Ω时，电熨斗的功率最小，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I===1A，电熨斗的最小功率：P小=UI=220V×1A=220W。

答：（1）该电熨斗以最大功率工作10min消耗2.64×105J电能；（2）定值电阻R0的阻值为110Ω；（3）该电熨斗在以额定电压工作时的最小功率是220W；此时通过电熨斗的电流是1A。

2018秋九年级物理全册 18.2电功率练习(含解析)(新版)新人教版

《电功率》同步测试一、单选题1.小明利用电能表测量某个家用电器的电功率，当电路中只有这个电器连续工作时，测得在1h内，消耗的电能为1.2k W•h，那么用这个电器是（）A.液晶电视机B.台式计算机C.家用空调D.电冰箱2.如图所示，将标有“3V”的灯泡L1和标有“6V 3W”的灯泡L2串联在电路中，闭合开关S，其中只有一只灯泡正常发光，设小灯泡电阻不变，则L1两端的电压及通过L1的电流分别是（）A.3V 1AB.1.5V 1AC.3V 0.5AD.1.5V 0.5A3.智能手机在现代生活中的作用越来越重要，频繁的使用会导致它的电能消耗很快，当手机“电量”所剩无几时，通常可以将其设置成“省电模式”来延长使用时间，这是通过以下哪种方式实现的（）A.增大电池电压B.增加总功率C.减小总功率D.降低散热能力4.电焊利用电流的热效应熔化焊条．某型号的电焊机接在电压220V的家庭电路上，输出电压40V，输出功率2200W．编号为甲、乙、丙、丁的四种橡胶绝缘铜芯线在常温下安全载流量（长时间通电的对打安全电流）如表．从安全的角度考虑，该电焊机的输出导线应该选用（）A.甲B.乙C.丙D.丁5.甲、乙两灯分别标有“6V 3W”和“6V 6W”字样，先将两灯串联后接在电压为U 的电路中，甲灯的功率为P1；再将两灯并联后接在同一电压下，乙灯的功率为P2．两次灯泡均安全，忽略温度对灯丝电阻的影响，则P1：P2为（）A.9：2B.2：9C.4：9D.1：96.学校电工师傅在布置元旦晚会的会场时，不小心将两个“PZ220-40”的灯泡串联后再接入220V的电路中，这两个灯泡工作时的亮度及每个灯泡的功率是（）A.比正常时暗，20WB.比正常时暗，10WC.亮度不变，40WD.比正常时亮，80W7.小明发现自家客厅的白炽灯比卧室内的白炽灯更亮，对这种现象的判断正确的是（）A.通过客厅里的白炽灯灯丝的电流大B.客厅里的白炽灯的灯泡发生了短路C.客厅里的白炽灯两端的电压大D.两只灯泡的实际功率可能相同8.严寒冬季，我国北方哨兵脚上穿有电热靴．一只靴内加热电路如图所示，电源电压恒定，S2为三档旋钮开关（金属片M可分别拨至a、b、c处），电阻丝R1、R2规格相同且阻值不变，b为电阻丝R1的中点．这只电热靴的低温档为6 W，则其中温档和高温档分别为（）A.8 W，12 WB.8 W，24 WC.12 W，18 WD.12 W，24 W9.将灯L接到电压为U的电路中时，灯的电功率为49w，若将灯L与一个电阻R串联后仍接在原电路中时，灯L消耗的电功率为25w，设灯丝电阻不变，则此电阻消耗的电功率是（）A.14WB.10WC.5WD.21W二、多选题10.如图所示，是某电器内部的电路结构图，R1、R2为阻值相同的电热丝，不同的连接方式其发热功率不同，下列说法正确的是（）A.甲的发热功率与丙的发热功率相等B.乙的发热功率是丙的发热功率的2倍C.丙的发热功率是乙的发热功率的2倍D.丁的发热功率是乙的发热功率的4倍11.如图电路中，电源两端电压与灯丝电阻保持不变，灯泡L1、L2、L3的规格分别是“4V4W”、“6V 3W”和“6V 4W”，只闭合开关S2时，L1的电功率为P．下列说法中正确的是（）A.只闭合开关S3时，L2与L3电功率之比为3：4B.只闭合开关S3时，L2电功率为8PC.只闭合开关S1时，L1电功率为16PD.开关都闭合时，L1与L3电功率之比为9：412.一个标有“36V 18W”字样的灯泡，忽略温度对它电阻的影响，则下列说法正确的是（）A.该灯泡正常工作时的电流为0.5AB.该灯泡正常工作时的电阻是72ΩC.该灯泡工作时的实际功率为18WD.给该灯泡两端加上18V电压，它的实际功率为9W13.某型号的电饭锅有加热和保温两档，其工作原理如图所示，以下说法正确的是（）A.开关S断开时，电阻R1与R2串联B.开关S断开时，电阻R1与R2并联C.开关S闭合时为保温状态D.开关S闭合时为加热状态14.用电高峰期，会看到家里的白炽灯泡比正常发光要暗一些，这是由于用电高峰期并联用电器增多造成的，此时（）A.电路中的总电阻减小，总功率增大B.电路中的总电阻减小，总功率减小C.白炽灯泡的实际功率减小D.白炽灯泡的额定功率减小三、填空题15.用如图电路测定小灯泡的功率，所用电源的电压应______ （选填“大于”、“等于”或“小于”）灯泡的额定电压．要使滑动变阻器滑片向左移动时，电流表示数变小，导线c端应连接在滑动变阻器的 ______ 接线柱上．16.某电饭锅设有“加热”和“保温”两档，其内部简化电路如图所示，当开关S置于“1”档时，电饭锅处于 ______ （选填“加热”或“保温”）状态；若电饭锅保温相加热时总功率之比为1：50，则电阻R0和R1的比值为 ______ ．四、实验探究题17.在测定”小灯泡电功率“的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω．（1）连接电路时开关应 ______ ．（2）请你用笔画线代替导线，将图甲中的实物电路连接完整，要求滑动变阻器向右移动时灯泡变暗．（3）闭合开关，移动滑动变阻器的滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数原因可能是 ______ ．（4）电路故障排除后，闭合开关，移动滑动变阻器的滑片P到某一位置时，电压表示数如图乙示数，为 ______ V，若想测量小灯泡的额定功率，应将图甲中的滑片P向______ （选填”A“或”B“）端移动，使电压表的示数为2.5V．（5）移动滑片P，记下多组电压表和电流表示数，并绘制图丙所示的I-U图象，根据图象信息，可计算出小灯泡的额定功率是 ______ W，请认真观察图丙，你还有什么发现 ______ （写出其中一条）．人教版物理九年级第十八章第2节《电功率》同步测试答案和解析【答案】1.C2.D3.C4.D5.B6.B7.A8.A 9.B 10.CD 11.CD 12.AB 13.AD14.AC15.大于；d16.保温；1：4917.断开；灯泡断路；2.2；A；0.5；小灯泡的电阻跟温度有关，温度越高电阻越大【解析】1. 解：用电器在t=1h内消耗的电能为W=1.2k W•h，用电器的电功率：P===1.2k W=1200W，液晶电视机的电功率约为100W，台式计算机的电功率约为200W，空调的电功率约为1000W，电冰箱的功率约为100W，所以电功率是1200W的用电器是空调．故选C．根据用电器在1h内消耗的电能，结合公式P=，求出电功率，再与题目中给出的用电器的功率比较即可．本题考查了电功率公式P=的应用，同时考查了学生的常见用电器电功率的了解情况，是基础性题目．2. 解：由P=UI可得，灯泡L2正常发光时的电流：I2===0.5A，因串联电路中各处的电流相等，所以，选项AB中的电流1A大于0.5A是错误的，由CD可知，电路中能正常发光为L2；因电路中只有一只灯泡正常发光，所以，灯泡L1两端的电压不可能为额定电压3V，故C错误、D正确．故选D．灯泡L2正常发光时的功率和额定功率相等，根据P=UI求出其正常发光时的电流，根据串联电路的电流特点可知电路中的最大电流不能超过两灯泡的额定电流，据此判断AB 选项错误，再根据CD选项判断电路中正常发光时的电流，根据电路中只有一只灯泡正常发光和额定电压下灯泡正常发光判断L1两端的电压．本题考查了电功率公式的灵活运用，利用好题干的条件排除不可能的选项即可得出答案．3. 解：当手机“电量”所剩无几时，即W一定，由P=可得，W=P t，要延长使用时间t，则减小总功率P，因此手机的“省电模式”来是通过减小总功率的方式来延长使用时间的．故选C．省电模式是切断个人电脑部件供电以实现省电的功能，根据P=分析．此题通过智能手机的“省电模式”来考查学生对电功率、与电能、时间的关系的理解和掌握，此题与我们的实际生活联系密切，是一道好题．4. 解：由P=UI得，电焊机工作时的输出电流：I===55A，导线的安全载流量必须大于55A才行，由表可知，应选横截面积为10mm2的导线．故选D．知道电焊机的输出电压和输出功率，利用P=UI求电焊机的工作电流，然后即可选择合适的导线．本题考查了学生对电功率公式的掌握和运用，涉及到导线的选择，反映了物理与生活的密切联系．5. 解：两灯额定电压相同，由P=可得两灯电阻比：====，串联电路中电流处处相等，所以当两串联时I甲=I乙，由欧姆定律可得：=，所以==，由串联电路电压特点知，U甲=U，由并联电路电压特点知，两灯并联时U乙=U，由P=可得：==（）2×=（）2×=．故选B．先计算两灯电阻，再根据电路特点和欧姆定律分析得到两灯串联和并联时两灯的实际电压，从而计算功率比．本题考查了串联和并联电路特点、欧姆定律以及电功率公式的综合应用，关键是计算出两电阻比，比值的计算过程要细心，易出错．6. 解：（1）“PZ220-40”的灯泡串联后再接入220V的电路中，由于两灯规格相同，因此每个灯两端的电压均为110V，不能正常发光，发光较暗；（2）根据P=可知，灯泡电阻R不变，灯泡两端的电压变为额定电压的时，实际功率将变为额定功率的，即为40W×=10W．故选B．（1）“PZ220-40”的灯泡表示灯泡额定电压是220V，额定功率是40W；（2）两灯串联分压，因此每个灯两端的电压都比额定电压小，据此分析亮度和实际功率．由灯泡铭牌找出灯泡的额定电压与额定功率、熟练应用电功率公式P=是正确解题的关键．7. 解：（1）灯泡的亮度取决于其实际功率．客厅白炽灯的发光比房间白炽灯的发光亮，说明客厅里的灯的实际电功率大，若客厅里的白炽灯的灯泡发生了短路，则客厅的白炽灯不会发光，故B、D错误；（2）因为客厅和房间的灯并联，所以客厅里的灯和房间里的灯所加电压相同，由P=UI 可知，客厅白炽灯灯丝的电流大，故A正确，C错误；故选A．灯的亮度取决于灯的实际电功率，客厅和房间的灯并联，所加电压相同，根据P=UI、P=分别判断．本题考查了学生对电功率公式的掌握和运用，知道客厅和房间的灯并联、电压相同是本题的突破口，选择利用好电功率公式是本题的关键．8. 解：由题知，两电阻丝规格相同，设R1=R2=R；由P=可知，在U一定时，R越小，电功率越大，R越大，电功率越小；由图示电路图可知，S2接a时两电阻丝串联，电路电阻最大，电功率最小，电热靴处于低温档，当S2接c时，只有电阻丝R2接入电路，电路电阻最小，电路电功率最大，电热靴处于高温挡，当S2接b时，电阻丝R2与R1的右半部分接入电路，电热靴处于中温挡；P低温===6W，则：=12W，所以电热靴的高温挡功率：P高温档===12W，电热靴的中温挡：P中温挡===×=×12W=8W，故A正确．故选A．分析清楚电路结构，根据串并联电路特点应用电功率公式求出电热靴中温与高温挡的电功率．本题考查了求电热靴各档的电功率，分析清楚电路结构、应用串联电路特点、电功率公式可以解题．9. 解：灯L接到电压为U的电路上时，根据P=可得灯泡功率：P L=，即：49W=…①串联电阻后灯泡功率为：P L′=，即：25W=…②①÷②得：=．即U′=U，由串联电路的特点知R上的电压为U R=U-U=U，由P=UI得：P R=UI，P L′=UI=25W，所以P R=P L′=×25W=10W．所以ACD错误，B正确．故选B．由功率公式列出只接灯泡时表达式和接入电阻后的功率，两式相比可得灯泡上的电压比值，再由功率表达式P=UI，可得出灯泡与电阻上的功率关系，即可求解．本题考查串联电路特点和欧姆定律的应用，比例法是解决物理问题的一个常用方法，要学会应用．10. 解：由题知，R1、R2为阻值相同的电热丝，设R1=R2=R，分析各连接方式可知：甲图为开路，P甲=0，乙图中两电阻串联，R乙=2R，P乙==，丙图中只有电阻R1工作，R丙=R，P丙==，丁图中两电阻并联，R丁=R，P丁===2，可见，甲的发热功率与丙的发热功率不相等，故A错误；乙的发热功率是丙的发热功率的倍，故B错误；丙的发热功率是乙的发热功率的2倍，故C正确；丁的发热功率是乙的发热功率的4倍，故D正确．故选CD．先分析四图的连接方式，求出四种连接的电阻大小，电源电压不变，根据公式P=求出各自的电功率，从而判断各个选项的对错．本题考查电功率大小的计算，关键是分析电路的连接，这是本题的难点，也是重点，还要知道串、并联电路电阻的规律．11. 解：根据P=可得，三个灯泡的电阻：R1===4Ω，同理可得R2=12Ω，R3=9Ω；只闭合开关S2时，L1和L2串联，L1的电功率为P=I2R1=×R1=×4Ω=；（1）只闭合开关S3时，L2与L3串联，因为串联电路中各处的电流相等，根据P=I2R可得，两灯泡相同时间内消耗的电功率之比：=====4：3，故A 错误；L2电功率为P2=I2R2=×R2===P，故B错误；（2）只闭合开关S1时，电路为L1的简单电路，L1的电功率P1′=I′2R1=×R1=×4Ω==16P，故C正确；（3）开关都闭合时，L1与L3并联，并联电路中各支路两端的电压相等，L1与L3电功率之比：====9：4，故D正确．故选CD．已知三灯泡的额定电压和额定功率，根据P=三灯泡的电阻．（1）只闭合开关S3时，L2与L3串联，根据串联电路的电流特点和P=I2R得出两灯泡相同时间内消耗的电功率之比；（2）只闭合开关S3时，L2与L3串联，根据电阻的串联和欧姆定律表示出电路中的电流，再根据P=I2R表示出L2的电功率；（3）只闭合开关S1时，电路为L1的简单电路，根据P=求出L1的电功率；（4）开关都闭合时，L1与L3并联，根据并联电路的电压特点和P=求出两灯泡的电功率之比．本题考查了串联电路和并联电路的特点以及欧姆定律、电功率公式的灵活应用，关键是开关闭合时电路串联和并联的辨别．12. 解：A．由P=UI可得，该灯泡正常工作时的电流I===0.5A，故A正确；B．由P=可得，该灯泡正常工作时的电阻R===72Ω，故B正确；C．不同电压下灯泡的实际功率不同，只有在额定电压下灯泡的实际功率为18W，故C错误；D．给该灯泡两端加上18V电压时的实际功率P实===4.5W，故D错误．故选AB．灯泡正常发光时的功率和额定功率相等，根据P=UI求出正常工作时的电流，根据R=求出正常工作时的电阻，再根据P=求出灯泡两端加上18V电压时的实际功率．本题考查了学生对实际功率的理解和电功率公式的灵活应用，是一道较为简单的应用题．13. 解：（1）由电路图可知，开关S断开时，电流的路径只有一条，所以是串联电路，故A正确，B错误；（2）当当S闭合时，电阻R2被短路，只有电阻R1接入电路，电路中电阻较小，电压两端的电压不变，由电功率公式P=可知，此时电饭锅电功率较大，电饭锅处于加热状态，故D正确，C错误．故选AD．（1）串联电路只有一条电流的路径；（2）并联电路有多条电流的路径；（3）据每种情况的功率大小判断出是加热状态还是保温状态．本题考查分析实际和处理实际问题的能力，分析清楚电路结构、应用串联电路特点、电功率公式即可正确解题．14. 解：（1）家庭电路是并联的，并联的用电器增多，就相当于增加导体的横截面积，因此总电阻变小，P=可知，总功率增大，故A正确，B错误．（2）在家庭电路中，输电线和家用电器之间是串联，用电高峰期，接入电路的用电器变多，干路中的电流变大，而输电导线有一定的电阻，输电导线损失的电压U损=IR，输电导线的电阻R一定，当I增大时U损增大，用电器两端的电压减小，由公式P=可知用电器的实际功率减小，灯泡比正常发光要暗-些；故C正确；（3）额定功率是用电器在额定电压的功率，用电器正常工作时两端的电压为额定电压，额定电压只有一个，对应的额定功率只有一个，它不随电压的改变而改变．故D错误．故选AC．（1）解决该问题要考虑，要考虑输电导线有电阻，要分担一部分电压，利用公式U=IR 来分析电压的变化，并由此推导出用电器两端电压的变化，再利用公式P=分析用电器功率的变化．（2）结合额定电压并从额定功率的定义来分析．要想解决此题，需要让学生知道在家庭电路中，输电导线有一定的电阻，要分担一部分电压，从而导致用电器两端的电压发生变化，其电功率发生变化，并且用到并联电路电流和电阻的特点．15. 解：由图可知，测定小灯泡的功率时，串联一个滑动变阻器，根据串联分压的原理，所用电源应大于小灯泡的额定电压；要使滑动变阻器滑片向左移动时，电流表示数变小，说明接入电路的电阻变大，即向左移动远离下接线柱，故应将d接入电路．故答案为：大于；d．测定小灯泡的功率时应串联一个滑动变阻器，所用电源应大于小灯泡的额定电压；要使滑动变阻器滑片向左移动时，电流表示数变小，说明接入电路的电阻变大．本题主要考查测定小灯泡的功率的实验，电源的选择以及滑动变阻器的连接，是一道实验题．16. 解：当开关S置于“1”档时，等效电路图如下图所示：电饭锅处于“保温”状态，电阻R1、R0串联，此时的电功率：P=，当开关S置于“2”档时，等效电路图如下图所示：电饭锅处于“加热”状态，电路只有电阻R0工作，此时的功率：P′=，∵P′：P=50：1∴：=50：1解得R0：R1=1：49．故答案为：保温；1：49．根据P=可知，当电饭锅“加热”时，电路只有电阻R0工作，此时电路中电功率最大，并用电源电压和电阻表示出电路的总功率；当电饭锅“保温”时，电阻R1、R0串联，此时电路中电功率最小，同理，用电源电压和电阻表示出电路的总功率；再根据P与P′的关系求出R0、R1的比值．本题考查了串联电路的特点和欧姆定律的计算；关键是电功率公式的灵活应用和电饭锅状态的判断，以及电路图串并联的分析．17. 解：（1）在连接电路时，防止误接导线，引起短路或保护电路中的电表，开关应断开；（2）测小灯泡功率的实验中滑动变阻器应串联入电路中，由题滑动变阻器的滑片P向B端移动时小灯泡变暗，所以此时变阻器连入阻值变大，应将接A接接入电路中，一上一下连接，如图所示：（3）灯泡不亮，可能是灯泡断路，或灯泡短路，或灯泡之外电路断路造成的；电流表无示数，说明电路断路；电压表有示数，说明电压表与电源连接相连，电压表并联电路之外电路不存在断路，综合分析可知，灯泡断路；（4）由图乙可知，电压表的量程为“0～3V”，分度值是0.1V，电压表读数是2.2V；电压表示数小于灯泡额定电压，故需减小滑动变阻器两端电压，即减小滑动变阻器接入电路的阻值，故将图甲中滑片向A端移动；使电压表示数为2.5V；（5）根据图丙可知，灯泡两端电压为2.5V时，通过灯泡的电流为0.2A，故灯泡的额定功率：P=UI=2.5V×0.2A=0.5W；由图可知，图象不是一条直线，故小灯泡的电阻跟温度有关，温度越高电阻越大．故答案为：（1）断开；（2）如上图；（3）灯泡断路；（4）2.2；A；（5）0.5；小灯泡的电阻跟温度有关，温度越高电阻越大．（1）连接电路时，开关应断开；（2）测小灯泡功率的实验中滑动变阻器应串联入电路中，根据滑片P向B端移动时，小灯泡变暗的要求连接实物电路图；（3）常见的电路故障有断路与短路两种，根据电路故障现象分析电路故障原因；（4）电压表示数小于灯泡额定电压，为使灯泡正常发光，应调节滑动变阻器，增大灯泡电压，根据电路图确定滑片的移动方向；（5）根据图乙读出灯泡两端电压为2.5V时对应的电流，然后根据P=UI求出灯泡的额定功率；小灯泡的电阻受温度的影响．本题考查了实物连接、滑动变阻器的正确使用以及额定功率的计算，关键是能从图象上读出灯泡额定电压对应的电流．。

中考物理《电功和电功率的计算》专项练习题(附有答案)

中考物理《电功和电功率的计算》专项练习题(附有答案)一、计算题1．家用豆浆机主要由一个电热器(电热丝)R和一个电动机M带动的打浆器构成，内部电路简化图如图所示．制作豆浆的过程是先加热，后打浆，再加热煮熟，即加热和打浆是交替进行的．某品牌豆浆机铭牌上的部分技术参数如表．请回答：(1) 豆浆机在额定电压下打浆，通过电动机的电流是多少？(2) 电热丝R的阻值是多大？(3) 如图所示是该豆浆机某次正常制作豆浆过程中电热器和电动机交替工作的图象.这次制作豆浆的过程中消耗的电能是多少kW·h？2．如图所示，电源电压保持不变，灯泡上标有“12V6W”，定值电阻R1=120Ω，滑动器R2上标有“50Ω 1A”，电压表的量程选用“0-3V”，断开S2，闭合S和S1，滑片P移到B端，灯泡刚好正常发光．(1)电源电压(2)将滑片移到B端，三个开关都闭合，1min内电路消耗的电能是多少？(3)断开S1，闭合S和S2，在安全前提下，调节滑片P的过程中，电路消耗的最小功率是多少？3．如图甲所示的热熔胶枪是一种装修工具，用于材料涂胶，它的内部有2只相同的PTC（正温度系数）加热元件，其工作电路如图乙所示，扣动扳机能使固体胶条向前挤压，联动开关S同时掷向A、B，枪口冒出胶液，松开扳机，联动开关S同时掷向B、C，单只PTC元件的电阻随温度的变化如图丙所示．求：（1）松开扳机，当温度为80℃时，电路总电阻；（2）扣动扳机，当温度为180℃时，1min电路消耗的电能；（3）当温度180℃时，胶液具有最佳粘性，已知一根胶条质量为40g，若熔化1kg需要吸收6.0×105J热量，试计算在正常情况下使用完一根胶条至少需要的时间．4．如下图所示为一款智能恒温加热杯垫，它具有加热和保温两挡调温功能，当它处于保温挡时，能够使水温长期保持在60%左右，主要参数如下表所示。

求：品名：恒温加热底座净重：235g额定电压：220V加热功率：16W保温功率：8W(1)用加热杯垫将500g 水由20℃加热到60℃需要2h ，则该杯垫的加热效率是多少？[()34.210J/kg c =⨯⋅水℃](2)1度电可以使该加热杯垫在保温状态下工作多少小时？5．在如图所示的电路中，电源电压恒定为6V ，定值电阻R 1阻值为10Ω，闭合开关S ，电流表的示数为0.9A 。

2018年中考物理题分类汇编：18-电功、电功率、焦耳定律(含答案)

18电功、电功率、焦耳定律12. (2018·威海) (多选题)如图4甲所示，R1为定值电阻，滑动变阻器R2的滑片从a端滑到b端的过种中，R2消耗的电功率P与其两端电压U的关系图象如图4乙所示，下列说法正确的是BCA.R1的阻值为20ΩB.R2的最大阻值为50ΩC.电源电压为6VD.该电路消耗的最大电功率为0.9W18. (2018·威海)标有“220V,2000W"的“即热式”电热水龙头，其加热电阻丝的阻值是Ω;在额定电压下工作21s，若不计热量损失，能够使 kg的水从15℃上升到35℃.[水的比热容为4.2×103J/(kg·℃)]18.24.2 0.519. (2018·威海)如图8所示，R1的阻值为5Ω,滑动变阻器R2的最大阻值为40Ω，电源电压保持4.5V不变，电流表量程为“0-0.6A”,电压表量程为“0-3V”.为保证电路安全，R2接入电路中的最小阻值为_____Ω，R1清耗的最小功率为 W.19.2.5 0.4527. (2018·威海)图15为某品牌电饭煲的工作电路示意图，开关S可以同时与a、b相连，或只与c相连（红灯，绿灯为指示打，不计电阻）。

该电饭煲具有加热、保温功能，在加热档时总功率为1540W，在保温档时的总功率为55W。

请根据以上信息解答下列问题：（1）将开关s与a、b相连时，____ 发光(选填“红灯”或“绿灯”)，此时电饭煲处于状态(选填“加热”或“保温”)(2)电饭煲处于加热状态时，R的电功率为P1；处于保温状态时，R的电功率为P2，P1：P2=400：1.请计算电阻R1的阻值。

（3）如果在不改变原来保温档和加热当电功率的基础上，要增加一个更大功率的档位来迅速加热物体，请设计出1种方案，并用简要的文字说明（也可配合作图说明）19．（2018•烟台）常温常压下，一台标有“220V 2000W“的电热水壶正常工作时，将质量为1kg、初温为20℃的水烧开，需要的时间是168s [假设该热水壶产生的热量完全被水吸收，c水=4.2×103J/（kg•℃）]。

2018年中考物理一轮复习电功率同步练习新人教版(含答案)

电功率同步练习（答题时间：50分钟）一、选择题1. 电熨斗通电一段时间后变得很烫，而连接电熨斗的导线却不怎么热，其原因是（）A. 导线的绝缘皮隔热B. 导线散热比电熨斗快C. 通过导线的电流小于通过电熨斗的电流D. 导线的电阻远小于电熨斗电热丝的电阻2. 把标有“36V 15W”字样的甲灯和标有“36V 5W ”字样的乙灯串联后接在电压是36V的电路中，则A. 因为甲灯额定功率较大，所以甲灯较亮B. 因为通过它们的电流相等，所以一样亮C. 因为甲灯的电阻较小，所以甲灯较亮D. 因为乙灯实际功率较大，所以乙灯较亮3. 如图所示是电阻甲和乙的U-I图象，下列说法中正确的是A. 电阻甲和乙都是阻值不变的电阻B. 当乙两端电压为2V时，R乙=5ΩC. 甲、乙串联在电路中，当电路电流为0.2A时，电源电压为2VD. 甲、乙并联在电路中，当电源电压为2V时，电路总功率为1.2W4. 下图是新型节能应急台灯电路示意图，台灯充好电后，使用时可通过调节滑动变阻器接入电路的阻值R改变灯泡的亮度，假定电源电压、灯泡电阻不变，则灯泡两端电压U随R变化的图象是5. 将标有“6V 6W”字样的灯L l和标有”6V 3W”字样的灯L2串联接入电路中，如图，不考虑灯丝电阻值随温度的变化，若闭合开关后，灯L l的实际功率为 1.5 w，则灯L2的实际功率和电源电压分别为：（）A. 3W 12VB. 6W 9VC. 1.5W 12VD. 3W 9V6. 如果加在定值电阻两端的电压从9V减小到6V，通过它的电流相应地变化了0.3A，那么该定值电阻消耗的电功率减小了（）A. 0.9WB. 1.8WC. 3.6WD. 4.5W7. 小明同学在家中拍到一张电能表照片，如图所示，他仔细观察照片后，得到下列四个结论，你认为正确的是A. 电能表的额定功率为2500WB. 电能表的标定电流为5AC. 拍照片时，小明家已消耗的电能为9316kW•hD. 拍照片时，小明家已消耗的电能为931.6J8. 妮妮的新家中有150W的电视机一台，300W的洗衣机一台，100W的电冰箱一台，2200W的柜式空调机一台，250W 的电脑一台，800W的电饭锅一只，40W的照明灯8盏，则安装电能表时，选用以下哪一种电能表最合适（）A. 220V 5AB. 220V 15AC. 220V 20AD. 220V 30A二、填空题9. 家庭电路中，电能表是用来测量电路消耗的仪表，熔断器是在电路超负荷运行或发生（选填“短路”或“断路”）故障时起保护作用的装置．小红家的电能表2月底的示数为，3月底的示数为，则她家3月份消耗的电能为kW•h．10. 如图所示的电路，电源电压为3V，闭合开关，电压表示数为１V，则灯泡L2两端的电压为_______V，流过灯泡L1与L2的电流之比为_ __，灯泡L1与L2的电功率之比为______.11. 在图甲所示的电路中，闭合开关S后，电压表的示数为2V，两个电流表的指针指在图乙所示的同一位置。
