叶轮给煤机
叶轮给煤机正文
1 引言1.1 选题意义1.1.1 实际应用必要性叶轮给煤机是火力发电厂缝隙式煤沟中不可缺少的主要设备，也是上煤系统的关键，直接关系到机组的发电安全。
由于该设备安装在 12m 深的煤沟里，其运行环境恶劣、环境潮湿、粉尘浓度大，靠手动操作不仅艰苦，且经常发生事故。
为此，发电厂将其改造成远方集控，不仅提高了设备自动化水平，而且减轻了运行人员的劳动强度，增加了电厂机组发电的安全可靠性。
1.1.2叶轮给煤机的作用叶轮给煤机作为从卸煤沟煤槽向输煤皮带上煤的唯一设备，它即可沿卸煤沟纵向轨道行走，也可以停在某一处，把煤定量、均匀、连续地送到带式输送机上,其工作稳定性直接影响到火力发电厂输煤系统的安全运行。
1.1.3叶轮给煤机的结构叶轮机的主传动部分由主电动机、安全联轴器、减速机、柱销联轴器、伞齿减速机和叶轮等组成，主要机构是一个绕垂直轴旋转的叶轮伸入长缝隙煤槽的缝隙中，用其放射状布置的叶片（也称犁臂），将煤沟底槽平台上面的煤拨漏到叶轮下面安装在机器构架上的落煤斗中，煤经落煤斗送到皮带上。
叶轮的工作面是圆弧状的，也有特殊曲面（如对数螺线面、渐开线面等），故又称叶轮拨煤机。
行车传动部分由连轴器、行星摆线针轮减速机、涡轮减速机、叶轮组和弹性柱销联轴器等组成。
行走只有固定的速度，并由行车电动机通过传动系统使机器在轨道上往复行走。
小车行走机构和叶轮拨煤机构各自相对独立。
1.2PLC的基本功能PLC具有功能强，适应面广的特点。
现代PLC不仅具有逻辑运算、计时、计数、顺控等功能。
PLC还具有通信联网的功能，可与上位计算机构成分布式控制系统。
用户只需要根据控制的规模和要求适当选择PLC的型号和硬件配置就可以组成所需的控制系统。
此外，PLC还具有编程简单，容易掌握，和在线修改的特点。
PLC的编程大多采用类似于继电器控制线路的梯形图进行。
本设计中主要用到的是西门子公司的S7-200的PLC来对叶轮给煤机顺序生产线就行的控制，这样不仅仅可以提高工作环境的安全性，保证机组和工作人员的人生安全；同时它还大大地降低了给煤过程中的事故率，提高了给煤机控制系统的安全率，使给煤机顺序控制系统变得更加的方便。
叶轮给煤机的原理与操作
Author: 山东亿煤
叶轮给煤机介绍
叶轮给煤机是火力发电厂缝隙式煤沟中不可缺少 的主要设备。它可沿煤沟纵向轴道行1八5五三7 一5七65走或停在一处将煤定量、均匀连续地拨 到输煤皮带上。叶轮给煤机按传动方式可分为上 传动和下传动，按结构形式可分为桥式和门式， 按给料方式或分为单侧和双侧两种。广泛用于煤 炭、采矿、冶金、建材、化工等行业。&
叶轮给煤机的结构
圆筒密封结构,提高耐压力,减少内部粉尘堆积; 采用性能卓越的ST2,ST4系列电子皮带称,确保计量准确和 长期稳定; 变频(或滑差)无级调速,运行平稳,节能隆耗; 链条刮板清扫装置自动清扫机内的积尘和余煤; 完善的报警系统可及时发现和排除堵煤、断煤过载和皮带 跑偏等故障; 配置的高温隔离闸门,可防止热风回流,安全性高,检修方便.
kate005
叶轮给煤机工作原理
储煤仓中的煤通过煤闸门进入给煤机,由给煤机内 部的输送计量胶带连续均匀输送磨煤机中,在输送 计量胶带的下面装有电子称重装置,该装置主要由 高精度的电子皮带秤组成,称重传感器产生一个与 煤的重量成比例的电信号和速度传感器检测到的皮 带速度信号,同时送入积算器,经积算后得到瞬时流 量和累计量.
THANK YOU
Author: Peter
叶轮给煤机操作规程
1、着装整洁，持有效证件上岗。 2、明确信号，熟悉上下岗号之间的工艺流程。 3、在开气前要认真检查电源电缆是否刮卡、损坏，控制箱上的按钮是否损坏，变频 器上的电位器是否打到零位，确认正常后方可启动。 4、叶轮行走过程中，操作人员应理顺滑线上电缆。 5、启动时先启动主电机，使叶轮转动后方可启动行走电机，停机时先停行走电机， 后停主电机。 6、开机后要认真观察电机、减速器是否有异常，确认正常后，频率可逐渐提高。 7、运转中要经常检查各部件运行和声音是否异常，如发现刮卡电源电缆、控制箱上 的按钮等异常现象，应立即停机后处理。 8、给煤机向两侧行走时，应防止碰撞和滑出，加量时要均匀，禁止突然过大加量。
叶轮给煤机说明书
QYG系列叶轮给煤机使用说明书青岛海川节能环保设备有限公司二零一二年我公司生产的叶轮给煤机,按结构形式分为门式和桥式,按配煤形式分为单侧和双侧。
1.产品用途叶轮给煤机是火力发电厂缝隙式煤槽配煤不可缺少的主要设备之一。
通过设备沿轨道前后行走和拨煤叶轮的转动,将煤沟槽两侧的原煤连续、均匀地拨到煤沟输煤胶带上，能在行走中给煤,也可定点给煤。
这种叶轮给煤机除在电力部门使用外,还可在煤炭、冶金、建材、化工等需要对散装物料进行装卸、输送的场所使用。
2.产品说明YG型叶轮给煤机拔煤传动机构在叶轮的下方，SG型叶轮给煤机拔煤传动机构在叶轮的上方，是性能较高的新产品，两种产品均有桥式，门式两种结构，YG型叶轮给煤机还有双侧给煤结构形式，供选购。
3.型号说明Q(M、S) Y G – X X X A带除尘装置生产能力(t/h)叶轮给煤机Q:桥式 M:门式 S:双侧4.产品特点1.采用封闭式结构的传动系统,安全可靠；2.拨煤和行走系统,有各自独立的转动机构,便于安装和检修。
3.拔煤传动机构可无级调速，能根据现场需要调整给煤量，还装有安全联轴节，保证运行安全；并设置堵转保护装置。
4.该机拔煤机构能在煤沟轨道前后行走中拔煤，无空行程。
亦可定点拔煤。
5.根据用户需要可配备除尘装置，改善工作环境。
6.关键部件精心设计，拨煤轮主轴为垂直传动轴，设计为双重机械密封，解决了恶劣工作环境下密封这一关键问题、又确保免维运行。
5.技术指标型号性能参数QYG-300 QYG-600 QYG-1000 出力（t/h）100-300 200-600 300-1000物料特性粒度（mm）≤300容量（t/m3）0.9拔煤机构叶轮直径（Ø）2680 26803000电机功率（kw）15 18.522电机调整范围（r.p.m）132-1440叶轮转速（r.p.m） 2.76-8.33 2.76-8.333-12行走机电机功率（kw） 2.2 3行走速度（m/min） 3.74车轮直径（Ø）380构轨道型号P 18P 24最大轮压（KN）2530供电方式电缆滑车或安全滑线适用皮带机皮带宽度（mm）B=800-1000B=800-1200轨道中心距（mm）18002000外形尺寸长（m） 6.57宽（m） 2.95 3.2高（m） 2.7 2.756．现场安装要求（1）为便于设备运输，本设备某些大部件（如叶轮爪、梯子、引煤板等）为解体发货；首先把设备的解体部件安装到设备本体上，然后将设备的本体吊装在固定好的轻轨跑道上；（2）安装叶轮给煤机本体设备下面的部件（如引煤板、梯子、挡渣帘等）；（3）本设备的电机、减速机已安装固定好，调试运行前按相应的说明书进行操作，注入相应的润滑油和润滑脂；详见《YVP系列变频调速三相异步电动机使用说明书》和《减速器操作说明》；（4）安装叶轮给煤机电器控制柜，首先将电器控制柜安装固定在设备机架上，然后按照《叶轮给煤机的电器原理图》和《叶轮给煤机的接线图》进行接电缆线；控制柜内的变频器在设备出厂前技术参数已经设定好，请不要随意更改其参数；若要调整其设备参数，应由专业人员按照变频器的操作说明书来进行；（5）调试时注意叶轮给煤机叶轮传动的方向与指定的叶轮转动方向应相同，两个行走电机的转动方向应保持同步；检查设备前后的行程开关是否灵敏，以满足设备运行的要求；（6）安装叶轮给煤机本体上部的起闭推杆机构：现场调整滑杆到适当的位置后固定，使其打开或关闭煤沟两侧的煤沟挡板应灵活。
叶轮给煤机的组成及工作原理
叶轮给煤机的组成及工作原理嘿，朋友们！今天咱来聊聊叶轮给煤机。
这玩意儿啊，就像是个勤劳的小蜜蜂，在它的工作领域里不知疲倦地忙碌着。
叶轮给煤机主要由叶轮、传动装置、行走机构等部分组成。
你看那叶轮，就像一个大风扇似的，不停地转呀转。
它可是核心部件呢，负责把煤从煤堆上铲起来，然后送出去。
传动装置呢，就像是给叶轮注入动力的“发动机”，让叶轮能够欢快地转动起来。
还有那行走机构，能带着叶轮在煤堆上走来走去，就像人在散步一样自在。
那它是怎么工作的呢？想象一下，叶轮就像是个贪吃的小家伙，张着“大嘴”把煤一口一口地吃进去，然后通过它的转动，把煤源源不断地送出去。
行走机构呢，会根据需要带着叶轮在煤堆上前进或后退，就好像在寻找最美味的那一块煤。
这多有意思呀！这叶轮给煤机工作起来可认真啦！不管是大煤块还是小煤粒，它都能一视同仁地“照顾”到。
它也不挑环境，不管是在炎热的夏天，还是寒冷的冬天，都能坚守岗位，努力工作。
它就像是我们生活中的那些默默付出的人，虽然不起眼，但却非常重要。
而且啊，叶轮给煤机还很灵活呢！它可以根据实际情况调整自己的工作节奏和方式。
如果煤堆比较高，它就会加快转动速度，多铲一些煤；如果煤堆比较低，它也会放慢速度，以免铲空。
这不就跟我们人一样嘛，会根据不同的情况做出不同的反应。
你说这叶轮给煤机是不是很神奇？它虽然没有华丽的外表，但却有着强大的功能。
它在发电厂、煤矿等地方默默地工作着，为我们的生活提供着能源。
所以啊，可别小看了这叶轮给煤机，它可是个大功臣呢！它让我们的生活变得更加便利，更加美好。
让我们一起为叶轮给煤机点个赞吧！它值得我们尊敬和赞美！原创不易，请尊重原创，谢谢!。
叶轮给煤机工作原理
叶轮给煤机工作原理
叶轮给煤机是一种常见的燃煤装置，它的工作原理主要涉及到叶轮结构和运动原理。
首先，叶轮给煤机由一个主叶轮和几个辅助叶轮组成。
这些叶轮通常是由金属材料制成，能够承受高温和高压的环境。
主叶轮和辅助叶轮之间通过传动系统连接，使得它们能够同步旋转。
当煤炭进入叶轮给煤机时，它们会被送入叶轮的进料口。
主叶轮的旋转会带动辅助叶轮旋转，形成比较强烈的旋转气流。
这个旋转气流将煤炭从进料口向出料口推送。
在旋转的过程中，煤炭与空气发生混合，并形成一种煤气混合物。
这个混合物会被推送到燃烧炉中，与其他物质一起进行燃烧反应。
同时，叶轮给煤机还可以通过调整叶轮的旋转速度来控制煤炭的投入量。
当需要增加煤炭供应时，可以增加叶轮的旋转速度。
反之，当需要减少煤炭供应时，可以降低叶轮的旋转速度。
总的来说，叶轮给煤机通过旋转气流将煤炭送入燃烧炉中进行燃烧。
它的工作原理基于旋转叶轮的运动和煤炭与空气的混合反应，能够有效地提供煤炭供应并维持燃烧过程的稳定性。

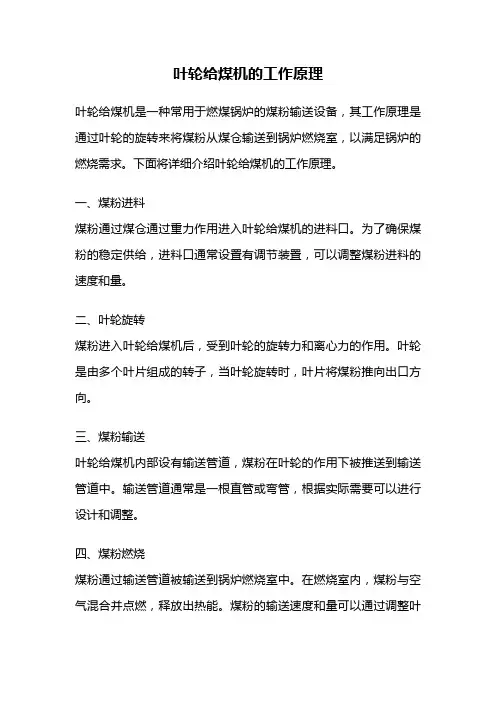

叶轮给煤机的工作原理
叶轮给煤机的工作原理叶轮给煤机是一种常用于燃煤锅炉的煤粉输送设备，其工作原理是通过叶轮的旋转来将煤粉从煤仓输送到锅炉燃烧室，以满足锅炉的燃烧需求。
下面将详细介绍叶轮给煤机的工作原理。
一、煤粉进料煤粉通过煤仓通过重力作用进入叶轮给煤机的进料口。
为了确保煤粉的稳定供给，进料口通常设置有调节装置，可以调整煤粉进料的速度和量。
二、叶轮旋转煤粉进入叶轮给煤机后，受到叶轮的旋转力和离心力的作用。
叶轮是由多个叶片组成的转子，当叶轮旋转时，叶片将煤粉推向出口方向。
三、煤粉输送叶轮给煤机内部设有输送管道，煤粉在叶轮的作用下被推送到输送管道中。
输送管道通常是一根直管或弯管，根据实际需要可以进行设计和调整。
四、煤粉燃烧煤粉通过输送管道被输送到锅炉燃烧室中。
在燃烧室内，煤粉与空气混合并点燃，释放出热能。
煤粉的输送速度和量可以通过调整叶轮的旋转速度和进料口的调节装置来控制，以满足锅炉的燃烧需求。
五、煤粉残留处理在煤粉输送过程中，可能会有部分煤粉残留在叶轮给煤机内部，为了确保设备的正常运行，需要对残留的煤粉进行处理。
一种常见的处理方法是通过设立清灰装置，将残留的煤粉清理出来，以保持设备的清洁和高效运行。
六、运行控制叶轮给煤机通常配备有运行控制系统，用于监测和控制设备的运行状态。
通过传感器和控制器的配合，可以实时监测叶轮给煤机的转速、煤粉输送量等参数，并根据需要进行调整和控制。
总结：叶轮给煤机通过叶轮的旋转将煤粉从煤仓输送到锅炉燃烧室，实现煤粉的供给和燃烧。
其工作原理主要包括煤粉进料、叶轮旋转、煤粉输送、煤粉燃烧和煤粉残留处理等步骤。
通过运行控制系统的监测和控制，可以确保叶轮给煤机的稳定运行和高效工作。
叶轮给煤机在燃煤锅炉中起到了关键的作用，对于保证锅炉的正常燃烧和供热效果具有重要意义。
叶轮给煤机的工作原理
叶轮给煤机的工作原理叶轮给煤机是一种常见的煤矿设备，主要用于将煤炭从煤矿井口或煤堆运送到煤炭处理厂或其他地方。
它的工作原理是通过叶轮的旋转来产生离心力，将煤炭从一个地方输送到另一个地方。
叶轮给煤机的主要组成部分包括机壳、电机、叶轮、输送带和辅助设备等。
当电机启动时，叶轮开始旋转。
叶轮上的叶片会受到离心力的作用，产生一个向外的力，将煤炭从进料口推到出料口。
同时，输送带会不断地将煤炭从进料口输送到叶轮上，形成连续的输送过程。
叶轮给煤机的工作过程可以分为进料、加料、输送和排料四个阶段。
首先，煤炭从进料口进入机壳，被输送带运到叶轮上。
然后，叶轮开始旋转，离心力将煤炭推向出料口。
在这个过程中，叶轮的旋转速度和叶片的形状都会影响离心力的大小。
叶轮转速越快，离心力越大，煤炭的输送能力也就越强。
叶片的形状一般设计成曲线状，以增加离心力的作用效果。
叶轮给煤机的输送能力主要取决于叶轮的直径、叶片的数量和形状、叶轮的转速以及输送带的速度等因素。
较大直径的叶轮和更多数量的叶片可以增加离心力的作用范围，提高输送能力。
而较高的叶轮转速和输送带速度可以增加输送的效率。
因此，在设计和选择叶轮给煤机时，需要综合考虑这些因素，以满足具体的输送要求。
叶轮给煤机的工作原理基于离心力的作用，它具有以下几个优点。
首先，叶轮给煤机可以实现连续、高效的输送过程，提高生产效率。
其次，叶轮给煤机的输送能力较大，可以适应不同输送距离和输送量的要求。
此外，叶轮给煤机的结构简单，维护方便，使用寿命较长。
因此，它被广泛应用于煤矿等领域。
叶轮给煤机虽然具有很多优点，但也存在一些局限性。
首先，叶轮给煤机在输送过程中可能会产生较大的噪音和振动。
其次，煤炭的湿度、粒度和含尘量等因素都会对叶轮给煤机的工作效果产生影响。
因此，在使用叶轮给煤机时，需要根据具体情况进行调整和优化。
叶轮给煤机是一种通过叶轮的旋转产生离心力，将煤炭从一个地方输送到另一个地方的设备。
它的工作原理基于离心力的作用，通过叶轮的旋转来推动煤炭的输送。
叶轮给煤机的检修工艺方法
叶轮给煤机的检修工艺方法一、叶轮给煤机的结构叶轮给煤机主要用于火力发电厂缝隙式煤沟，通过设备沿轨道前后行走和拔煤叶轮的转动，将煤沟槽两侧的原煤连续、均匀地拔到煤沟输煤胶带上，能在行走中给煤，也可定点给煤。
下图所示为叶轮给煤机的基本结构。
▲叶轮给煤机的基本结构1—副边梁2—中部架3—主减速器4—煤斗5—叶轮6—锥齿轮减速器7—除尘系统8—主边梁9—蜗杆减速器10—行走减速器11—电控箱12—联轴器护罩13—车轮二、叶轮给煤机的检修项目1、检修项目（1）解体检查各减速器及其油质油位、修理或更换不合格零件。
（2）解体检查各个传动联轴器，更换不合格零件。
（3）检查叶轮的破损情况和变形情况，更换耐磨衬板。
（4）拆除叶轮主轴，清洗检查轴承及轴封，必要时更换。
（5）解体检修行走轮组及传动轴和轴承。
（6）检查煤斗的破损及变形情况，进行修复或补焊，消除漏煤现象。
（7）检查轨道的直线度和轨距的平行度。
消除螺栓的松动和焊缝的开裂。
（8）检查修理导料槽，保证输料畅通，不撒煤、不堵煤。
（9）解体检查喷雾泵，疏通喷雾管、喷嘴，清理水槽、水箱和泵以及进水管、单向阀等。
（10）更换各部润滑油及润滑脂。
2、检修工艺（1）将需检修的叶轮给煤机行驶到端头检修场地，停放在合适位置后，办理停电手续。
（2）拆除电动机联轴器连接件。
（3）清理叶轮上和各部位的积煤、杂物、挂好吊装工具。
（4）拆除叶轮保护罩螺钉，将保护罩分部吊下。
（5）拆除锥齿轮箱底座螺钉，放净箱内存油，将叶轮和锥齿轮箱（组合件）整体吊下进行解体检修。
（6）将主减速器底座螺钉拆除，放净箱内存油，整体吊下进行解体检修（也可以只将上盖吊下就地检修）。
（7）吊下或就地检修起重机减速器和各齿轮联轴器。
（8）检查行走轮磨损情况及键的配合情况是否有松动现象。
（9）检查行走轮轴的轴承（更换轴承应列为非标准项目）。
（10）将起重机减速器内存油放净后，进行解体检修。
（11）各部件解体清洗、检查、修理，合乎质量标准后，即可组装。
QYG600型桥式叶轮给煤机说明书
QYG600型桥式叶轮给煤机使用说明书目录1、用途及特点2、主要技术参数3、结构4、工作原理5、安装6、维护1、用途及特点1.1用途叶轮给煤机是火力发电厂缝隙式煤沟中配套的主要设备之一，它可沿煤沟纵向轨首行走或停在一处，用水平方向转动的叶轮把煤定量、均匀、连续地拨到输煤皮带止，除在火力发电厂使用外，还可以在煤炭、采矿、冶金、建材、化工等需要对散装物料进行装卸、输送的行业内使用。
1.2特点1.2.1传动系统全部采用封闭式结构。
1.2.2主传动轴采用特殊的密封技术，保证无煤粉侵入。
1.2.3叶轮拨煤量可在出力范围内进行无级调节。
1.2.4叶轮传动机构设有过载保护装置，保证机器运行安全。
1.2.5叶轮传动与街传动机构彼此分开，便于安装、使用和维修。
1.2.6配有喷水除尘系统，由落煤斗内侧的两根喷管中射出的水流对煤尘起抑制作用。
1.2.7采用滑触线或动力电缆供电，可对机器实现集控/就地操作。
2主要技术参数2.1出力范围200~600t/h。
2.2物料粒度≤300mm。
2.3拨煤机构电机Y180M-4型电动机18.5KW2.4拨煤机构减速器KR133型斜齿烨减速器YGZ600型圆锥齿轮减速器2.5行走机构减速器FA107DV型减速器2.6叶轮直径Φ2680mm2.6叶轮转速 2.76~8.33r/min2.8行走速度3.74m/min2.9最大轮压2500kgf2.10轨道型号22kg/m2.11导轨中心距1800mm2.12受电方式拖缆2.13配用皮带B=1000mm2.14控制方式集控、就地3结构整机由拨煤机构、行车机构、机架、除尘系统及电器控制系统等主要部分组成。
3.1拨煤机构传动系统1、主电动机2、KR133型斜齿轮减速器3、联轴器4、圆锥齿轮减速器5、叶轮3.2行车机构传动系统1、行走减速器2、车轮3、联轴器4、传动轴3.3整机结构及安装尺寸（见外观图及附图1）4工作原理电动机通过授电器受电后，经过KR133型锥齿轮减速器和YGZ600型圆锥齿轮减速器两次砬速后，驱动叶轮转动将煤连续均匀地拨到皮带输送机上，实现拨煤功能。
叶轮给煤机
叶轮给煤机1. 引言叶轮给煤机是一种常见的煤炭加工设备，主要用于煤炭的输送和破碎。
叶轮给煤机具有结构简单、操作方便、输送量大等特点，被广泛应用于电力、燃气等行业。
本文将对叶轮给煤机的工作原理、结构组成、安全使用等方面进行详细介绍。
2. 工作原理叶轮给煤机通过电机驱动叶轮旋转，在叶轮的作用下，煤炭被连续地输送到目标位置。
具体的工作流程如下：1.电机驱动叶轮旋转。
2.煤炭从进料口进入叶轮给煤机。
3.叶轮的旋转将煤炭沿输送槽推动到出料口。
4.煤炭被输出到目标位置或其他加工设备中。
3. 结构组成叶轮给煤机主要由以下几个部分组成：3.1 电机电机是叶轮给煤机的动力源，通过向叶轮提供驱动力。
通常采用交流电机或直流电机作为驱动电机，其功率大小根据叶轮给煤机的工作要求来确定。
3.2 叶轮叶轮是叶轮给煤机的核心组成部分，它由多个叶片组成，通过旋转产生动力，推动煤炭的输送。
叶轮的材质通常选用耐磨性较好的合金材料，以保证其使用寿命和工作效率。
3.3 输送槽输送槽是叶轮给煤机的输送通道，煤炭通过输送槽被推动到出料口。
输送槽通常采用钢材制成，具有较高的强度和耐磨性，以保证煤炭的顺利输送。
3.4 控制系统控制系统是叶轮给煤机的重要组成部分，用于控制叶轮的启动、停止和转速等参数。
常见的控制系统有手动控制和自动控制两种，根据实际需求选择合适的控制方式。
4. 安全使用在使用叶轮给煤机时，需要注意以下几点以确保安全：4.1 操作规范操作人员应熟悉叶轮给煤机的工作原理和操作规程，严格按照操作手册进行操作，禁止擅自更改设备参数或使用不当。
4.2 检查设备在使用叶轮给煤机之前，要进行设备的检查和维护，确保设备无故障、无杂质，以免影响正常工作或造成安全事故。
4.3 防护措施在操作过程中，应佩戴安全帽、防护眼镜、防护手套等必要的防护装备，以保护自身安全。
4.4 急停装置叶轮给煤机应配备急停装置，以便在发生紧急情况时能够迅速切断电源，确保操作人员的安全。
叶轮给煤机
叶轮给煤机操作规程规格型号：叶轮给煤机：Y1500A-00型，Q=600-1500t/h，叶轮直径φ3600叶轮传动电动机（变频）：Y250M-6,N=37kW,660V ， Y132M1-6,N=4kW,660V 简介：叶轮给煤机是选煤厂中不可缺少的主要设备。
它将煤定量、均匀连续地拨到输煤皮带上。
叶轮给煤机按传动方式可分为上传动和下传动，按结构形式可分为桥式和门式，按给料方式或分为单侧和双侧两种。
一.工作原理主传动部分由主电动机、安全联轴器、减速机、柱销联轴器、伞齿减速机和叶轮等组成，主要机构是一个绕垂直轴旋转的叶轮伸入长缝隙煤槽的缝隙中，用其放射状布置的叶片（也称犁臂），将煤沟底槽平台上面的煤拨漏到叶轮下面安装在机器构架上的落煤斗中，煤经落煤斗送到皮带上。
叶轮的工作面是圆弧状的，也有特殊曲面（如对数螺线面、渐开线面等），故又称叶轮拨煤机。
二.操作规程（一）、开车前准备1、着装整洁，持有效证件上岗。
2、明确信号，熟悉上下岗号之间的工艺流程。
3、在开气前要认真检查电源电缆是否刮卡、损坏，控制箱上的按钮是否损坏，变频器上的电位器是否打到零位，确认正常后方可启动。
4、叶轮行走过程中，操作人员应理顺滑线上电缆。
5、启动时先启动主电机，使叶轮转动后方可启动行走电机，停机时先停行走电机，后停主电机。
6、开机后要认真观察电机、减速器是否有异常，确认正常后，频率可逐渐提高。
7、运转中要经常检查各部件运行和声音是否异常，如发现刮卡电源电缆、控制箱上的按钮等异常现象，应立即停机后处理。
8、给煤机向两侧行走时，应防止碰撞和滑出，加量时要均匀，禁止突然过大加量。
（二）、启动前检查内容：1.主传动系统、行车传动系统所有连接部件（联轴器、地脚螺栓、护照等）是否齐全，连接是否牢固。
2.叶轮的进出口有无杂物堵塞，叶片上有无杂物缠绕，护板是否变形，落煤斗是否畅通。
3.各减速箱油位是否正常，优质是否合格，结合面是否严密，有无漏油等。
叶轮给煤机安全操作规程
叶轮给煤机安全操作规程叶轮给煤机是一种常用的松散物料输送设备，主要用于煤炭生产中对煤炭进行输送和加工。
由于叶轮给煤机存在一定的安全隐患，为了确保工作安全，应制定相关的安全操作规程。
下面介绍叶轮给煤机的安全操作规程，以保障工作安全。
一、叶轮给煤机安全操作前准备1、工作人员必须熟悉叶轮给煤机的结构、性能和安全操作规程，通过培训和考核合格后方可上岗。
2、工作人员必须穿戴好工作服、工作鞋，必须戴好安全帽、工作手套和防护眼镜等个人防护用品。
3、叶轮给煤机必须按照标准要求组装完毕，各部件已经固定好，电源已经接好，待工作人员进行检查。
4、工作人员应检查输送带绕组的情况是否正常，检查输送带上有无异物，是否有破损、断裂等情况。
5、工作人员应按照相关规定清除设备场地内堆积的物料、垃圾等物品，保持设备场地和场地周围清洁整洁，防止跌倒和碰撞。
二、叶轮给煤机安全操作1、启动操作前必须检查油位、电源开关状态以及其他设备是否正常。
2、启动时应按照操作规程按序操作，严禁任意调整、关闭或操作相关设备。
3、调节设备时，应使用专门的调速器，不得在设备正常工作时挡住或干扰设备。
4、工作人员应时刻注意设备工作状态，如发生异常情况，应严格按照操作规程进行处理或报告相关负责人员。
5、定期检查设备各部件的运行情况，如出现故障及时排除，保证设备正常运行。
6、停机前必须做好关闭设备的准备工作，断电并按照操作规程做好封闭设备、接地处理等工作。
三、操作中的安全要点1、要时刻保持注意力集中，严禁操作员喝酒、吸烟或睡觉等，以防机械失灵造成人员伤害。
2、待设备停止运转后，应先关闭设备电源，再排除设备内残余物料，避免设备发生卡死现象。
3、不得用手插进叶轮给煤机的输送带上，以免造成伤害。
4、工作人员必须先停止设备运行，并接好喷淋水管，方可进行清洗设备。
5、若设备出现异常情况，工作人员应尽量保证自身安全，及时上报相关负责人员，遵照相关安全操作规程应对。
综上所述，叶轮给煤机是一种复杂的输送设备，操作人员必须严格按照安全操作规程操作，保证工作人员和设备的安全。
叶轮给煤机操作规程
叶轮给煤机操作规程前言叶轮给煤机是煤炭生产中不可或缺的一种设备，它的主要作用是将煤炭从煤场或料仓中提取出来并传送到下一个环节进行加工处理。
在使用叶轮给煤机的过程中，必须要遵守一些操作规程，以确保安全、高效地完成煤炭的输送过程。
本文介绍了叶轮给煤机的基本构造和操作规程，希望能够为读者提供参考和帮助。
叶轮给煤机的基本构造叶轮给煤机由驱动装置、传动设备、叶轮、送料槽等组成。
其中，驱动装置通常采用电动机，通过传动装置驱动叶轮旋转，实现煤炭的输送。
叶轮叶轮是叶轮给煤机的核心部件，它由轮毂和若干个叶片组成。
在工作时，叶轮旋转产生离心力，将煤炭从送料槽中抛离出来，经过叶轮的铺背板和壁板引导，最终输送到下一个装置。
送料槽送料槽位于叶轮给煤机的上部，它的主要作用是存放待输送的煤炭。
煤炭通过料口进入送料槽，被叶轮抛离出来后，会经过料槽与下一个装置相接。
为了确保煤炭能够自由流动，并且不会造成堵塞，送料槽内壁和叶轮之间应留有适当的间隙。
铺背板和壁板铺背板和壁板位于叶轮给煤机的下部，它们的作用是引导煤炭走向下一个装置。
在煤炭经过叶轮后，铺背板会将其引导到下方，壁板则会防止煤炭向侧面散落。
叶轮给煤机的操作规程安全操作在使用叶轮给煤机的过程中，必须要做好安全工作，确保人员和设备的安全。
以下是一些安全操作规程：1.操作前应检查设备是否正常，并对设备进行润滑。
2.关注设备运行的音响及振动情况，如有异常应及时停机检查。
3.严禁在设备上作业或放任杂物出现在设备上，以免引发事故。
4.不得随意触碰设备运转部位及传动部位，避免造成人员伤害。
5.注意电气安全，接线盒内应保证清洁干燥，电缆管应做好绝缘处理和保护，特别是雨天、重雾天气，更应注意电气安全。
6.在操作过程中，必须要佩戴符合规范的个人防护装备，包括安全帽、手套、护目镜等。
7.紧急情况下，应立即按下停机按钮。
注意事项使用叶轮给煤机时还需要注意以下事项：1.煤炭的粒度应符合规定要求，以免影响叶轮的工作效率。
简述叶轮给煤机工作原理
简述叶轮给煤机工作原理
在长沟式的煤沟中用到最多的是叶轮给煤机，它是在生产过程中一种最为重要的配煤设备。
一般来说，在小车上配备上叶轮给煤装置，这个小车则可以在煤沟的纵向轨道上自由行走。
由叶轮、减速机和伞齿减速机、安全和柱销联轴器、主电动机等等组成主传动部分。
叶轮给煤机可以看作是叶轮在煤沟的缝隙中运作，它不停地绕着垂直轴进行旋转，期叶片是放射状的分散，可以把煤沟里的煤旋转到地面的落煤斗等设备中去，然后直接经过皮带秤，进行煤炭的输送和计量。
在此过程中，完成计量和测速以及给煤量的调整。
叶轮式给煤机的行车传动部分则是由涡轮以及行星摆线针轮两种减速机、弹性柱销联轴器以及叶轮组、联轴器等多个部分组成，按照一定的速度完成行走。
而设备往复式地在轨道上行走，则是依靠行车电动机，它有一套传动系统，辅助其行走。
山东博瑞特生产的叶轮给煤机配备除尘系统，可以最大限度地减少在运行过程中产生的煤粉的外扬等工作环境的污染。
本文链接：。
叶轮给煤机的工作原理
叶轮给煤机的工作原理
叶轮给煤机通过叶轮的旋转运动将煤炭送入锅炉内燃烧，其工作原理主要包括以下几个方面：
1. 叶轮的旋转：叶轮给煤机内置一个或多个叶轮，通过电动机或其他动力源驱动，使叶轮高速旋转。
叶轮的旋转提供了煤炭输送所需的动力和速度。
2. 煤炭装载：煤炭通过装载装置进入叶轮给煤机的进料口。
装载装置可以是传送带、斗式提升机等，将煤炭从储存地点或煤堆上装载到进料口。
3. 离心力作用：在叶轮高速旋转的情况下，叶轮叶片上的离心力使得煤炭沿着叶轮的径向方向被甩出。
这种离心力将煤炭从进料口处向出料口方向推动。
4. 传递和输送：通过叶轮的旋转和离心力作用，煤炭被推送到出料口处。
出料口通常与锅炉或燃烧设备相连接，将煤炭输送至锅炉内进行燃烧。
5. 调节和控制：叶轮给煤机通常配备有调节和控制装置，用于控制进料口和出料口的开启大小，以及叶轮的旋转速度。
通过调节这些参数，可以实现对煤炭输送速度和量的精确控制。
总的来说，叶轮给煤机的工作原理是借助叶轮的旋转和离心力作用，将煤炭从进料口送入锅炉内进行燃烧。
叶轮给煤机
一．概述叶轮给煤机是适用于长形缝隙式煤沟下不煤槽中的一种给煤机械。
叶轮给煤机利用其放射的叶片（又称犁臂），将煤槽平台上地媒拨落到叶轮下面的落煤筒中，再从落煤斗引导胶皮输送机的胶带上。
其出力可方便调整，从100t/h到1000t/h都可以调整。
叶轮的工作面有圆弧形，对数螺线形，渐开线面等。
叶轮给煤机根据其结构的不同可分为桥式叶轮给煤机和门式叶轮给煤机。
桥式叶轮给煤机和门式叶轮给煤机其结构基本相同，仅行车轨道与机架不同。
二．结构原理1.结构叶轮给煤机主要有机架，叶轮转动机构，行车机构，电缆供电机构，除尘机构，电气控制等六部分组成。
叶轮转动部分主要由主电动机，联轴器，减速机柱销联轴器，叶轮等；行车传动部分有联轴器，行星摆线减速机，涡轮减速机，车轮，车轮轴及弹性柱销联轴器等组成。
电缆供电机构一般由电源滑线，滑线车及手电装置组成，也可用滑览式供电装置组成。
2.工作原理1.桥式叶轮给煤机（QYG系统）桥式叶轮给煤机四个车轮的轨道安装在输送加上，他可以在轨道上沿着煤槽行驶。
四个车轮搜到hi与驱动机构连接的主动轮。
在输送框架中间布置着胶带输送机、叶轮旋转时叶片就从煤槽平台上把煤拨到输送机上，再由胶带把煤输出。
桥式叶轮给煤机的工作现场用水冲洗和清扫煤沟地面较为方便，它使用的钢材量较大，使用较短的煤沟。
（2）门式叶轮给煤机门式叶轮给煤机的支撑轨道直接铺设在地沟的地面上，它的两个支腿跨在胶带输送机的两侧。
因此使用门式叶轮给煤机节省了支撑轨道的行驶框架，适用于长度较长的煤槽。
采用门式叶轮给煤机可以节省钢材，比较经济适用。
三．检修项目及工艺标准1.检修项目1）检修叶轮转动机构的高、低速联轴器2）对叶轮转动机构减速器进行开盖大修，检查齿轮的磨损情况3）更换轴承，并给减速机换润滑油4）检查或更换锥齿5）更换叶轮的轴承，检查更换叶轮6）对行走机构减速器进行开盖大修，检查个齿轮的磨损情况，对磨损严重的齿轮进行更换7）检查更换齿轮联轴器齿轮和涡轮联轴器的涡轮，蜗杆8）检查行走轮及其轴承的磨损情况9）更换行走轮的轴承并加润滑油10）检查修正行走机构的轨道11）检查行走轮的联周和同轴有无弯曲，有弯曲时应进行直轴或更换处理2.检修工艺标准（1）圆锥齿轮减速器的拆装工艺1）先打开叶轮顶部护罩2）拆下立轴上端的轴端挡圈3）拆下叶轮4）拆掉下方煤斗5）拆下尼龙柱销联轴器的尼龙柱，或十字滑块联轴器的十字盘转到合适位置后，再松开减速器的地脚螺栓，将减速器整体吊出进行开盖检修6）各传动部件及连接部件的装复时拆卸的逆顺序进行（2）涡轮减速器的拆装工艺1.拆卸齿轮联轴器的连接螺栓2.拆下涡轮减速机与机架连接的安装螺栓3.将涡轮减速机整体吊出4.涡轮减速机按第一章中第二节的涡轮减速器规定的检修项目进行5.各传动部件及连接部件的装复时拆卸的逆顺序进行3工艺标准1.叶轮给煤机各减速器的齿轮若出现严重磨损或腐蚀时，应成对更换齿轮2.大修时，应检查各机构的所有的轴承，凡出现点蚀或麻坑的轴承接应更换。
叶轮给煤机使用说明书(第二版)
目录1 概述 (1)2 工作原理 (1)3 主要结构及性能 (1)4 安装与调试 (3)5 故障分析与排除 (5)6 维护、检修及保养 (5)7 运输、保管 (5)8 注意事项 (6)1概述1.1产品特点；叶轮给煤机适用于缝隙式煤沟，通过拨煤机构叶轮的旋转及设备本身沿自定轨道前后行走，将煤沟内的物料连续、均匀的拨落到输煤机的皮带上。
在额定出力范围内，叶轮给煤机拨煤机构的传动系统也可进行无级调速，从而根据用户需要调整给煤量, 叶轮给煤机能沿煤沟往复行走拨煤，无空行程，亦可定点拨煤。
1.2 适用范围煤碳、冶金、矿山、建材、化工、发电等行业散状物料输送的连续给料系统。
1.3 工作条件可在平原、山区、高海拔及潮湿环境下使用。
2工作原理2.1工作原理叶轮给煤机适用于缝隙式煤沟拨煤，当叶轮给煤机沿煤沟往复行走时，叶轮爪进入缝隙式煤沟槽内，拨煤传动机构带动叶轮旋转，将煤沟槽内的煤连续、均匀的拨落到输煤机的皮带上，皮带输送机把煤运走。
2.2工作特性叶轮给煤机有单面卸料、双面卸料两种，分别适用于单侧、双侧缝隙式煤仓。
在额定出力范围内，拨煤传动机可进行无级调速，从而根据用户需要可以方便的调整给煤量，在行进过程也可定点拨煤。
3主要结构及性能3.1总体结构及性能叶轮给煤机主要由机架、行走机构、煤斗、拨煤机构组成。
亦可根据用户要求加设喷雾降尘系统，过力矩保护装置，移出机构，检测轮，导向轮等部件（见随机图）。
拨煤和行走系统配备各自独立的封闭式传动机构，具有相对独立性，使用及安装维护方便。
拨煤机构采用减速电机与拨煤锥齿箱连接，并与行走方向成垂直位置配置，这样大大增加了落煤斗的落料面积，不会出现因物料潮湿而堵塞落煤斗，改善了使用性能。
拨煤机构也可由减速机直接驱动。
每对行走轮付配一套驱动装置，即单轮驱动，安装维护方便。
拨煤机构设有防缠绕装置，使运行可靠。
3.2主要部件结构及性能3.2.1 机架机架采用箱形钢结构焊接形式，两侧梁为矩型加筋板的封闭梁，彼此用槽钢及钢板联接而成，刚性好，运行稳定。
(完整版)叶轮给煤机
叶轮给煤机启动前检查 1.主传动系统、行走传动系统的所有连接部件齐全、紧固、 可靠，联轴器及安全防护罩完好。 2.进、出料口是无杂物堵塞，叶爪上无杂物缠绕、无松动现 象，受料口及导料槽等煤流通过的部位无变形漏粉、漏煤现 象。 3.各减速机油位在合格范围内，各结合面是无渗漏油现象。 4.各电动机的地脚螺栓、接线、接地线完好。 5.给煤机周围无杂物。 6. 各挡煤帘完整，起落灵活。 7. 挡煤帘的起落架完好。 8. 行走轨道牢固无变形，无严重磨损现象，轨道上无杂物、 行走轮无脱轨现象。 9.就地控制柜、遥控站完好无异常现象。 10.给煤机平台无积煤、积粉现象。
工作原理及结构
结构： 整机由主传动、行走机构、煤斗与罩壳、力矩臂保护、叶轮本体
及移出装置、喷水装置、机架、电控系统等主要部件组成。 工作原理： 1.通过电缆线对机器供电。 2.通过电缆线及电气控制系统进行各种控制或控制方式切换。 3.由主传动电机拖动叶轮旋转，并通过变频器在出力范围内进行无 级调速。 4.通过叶轮的旋转将煤连续、均匀地拨到集载胶带机上。 5.通过行走机构使机器停止或往返行走于轨道上。 6.由喷水装置消抑煤炭等物料下落产生的粉尘。 7.当机器行至煤沟端头或两机相遇时，通过机侧的行程开关自动返 回拔煤。 8.机器过载时，力矩臂动作，以及过流、过载保护，自动切断电源， 停机。
滑触线供电
KW
30
㎜
叶轮给煤机就地操作步骤
1. 待#1A或#1B皮带机启动正常后，将就地控制箱上的电源开关 打向“合”的位置，控制电源指示灯亮） 2. 将控制箱上的“程控/就地”转换开关切至“就地”位置。 3. 按下“叶轮启动” 按钮，主电机开始启动运行。 4. 长按“叶轮电机升速”按钮，调整转速到合适位置。 5. 根据卸煤沟的存煤情况，按下“机体左行/右行”按钮进行 “左行”或“右行”，叶轮给煤机开始行走给煤，“行走指示” 灯亮。 6. 根据煤沟情况需要，可按下“行走电机停止”按钮，停止行 走，进行定点给煤。 7. 停止叶轮给煤机运行时，先将控制箱上的“行走电机停止” 按钮按下，行走传动系统停止运行后，再将“叶轮停止” 按钮 按下，叶轮拨煤机构停止运行。然后关闭电源。 8. 叶轮停止后，就地值班员进行停机后检查。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
行业PPT模板：/hangye/ PPT素材下载：/sucai/ PPT图表下载：/tubiao/ PPT教程： /powerpoint/ Excel教程：/excel/ PPT课件下载：/kejian/ 试卷下载：/shiti/
中电建崇信发电有限责任公司
———燃除设备之叶轮给煤机
给
叶
煤
机
叶轮给煤机是火力发电厂缝隙式
煤沟中不可缺少的主要设备，它可沿
概
煤沟纵向轨道行走或停在一处，把煤
述
定量、均匀、连续地拨到输煤皮带上，
也称为叶轮拨煤机。叶轮给煤机通过
沿轨道前后行走和拨煤叶轮的转动，
将煤沟沟槽两侧的原煤连续、均匀地
拨到煤沟输煤胶带上，能在行走中给
3 地脚螺栓的螺母无松动和脱落现象；
4 电压电流稳定，并在额定值内，滑线无打火现象（若供电为拖缆，应无卡住现象）；
两端的行程开关挡铁是否牢固。
⑤ 电气部件的绝缘是否合格，电源滑线是否接触良好，接
线是否良好。
⑥ 与其配套使用的皮带机、煤沟是否具备运行条件。
事项 行走注意
/matter
1
各轴承温度正常，齿轮箱油温不大于75℃，滚动轴承不超过80℃，振动合格，转 动平稳无异常，润滑油质良好，油位正常，无漏油现象；
2 无窜轴现象，轴封严密，联轴器连接牢固且安全罩齐全，动静部分无摩擦和撞击声；
行业PPT模板：/hangye/ PPT素材下载：/sucai/ PPT图表下载：/tubiao/ PPT教程： /powerpoint/ Excel教程：/excel/ PPT课件下载：/kejian/ 试卷下载：/shiti/
检查 启动前的
/inspect
① 主传动系统、行车传动系统所有连接部件（联轴器、地
脚螺栓、护罩等）是否齐全，连接是否牢固。
② 叶轮的进出口有无杂物堵塞，叶片上有无杂物缠绕，护
板是否变形，落煤斗是否畅通。
③ 各减速箱油位是否正常，优质是否合格，结合面是否严
密，有无漏油等。
④ 行车轨道上是否有障碍物，轨道是否牢固、平直，轨道
煤，也可定点给煤。
数 参
/parameter
型号：QYG1200 电机型号： DV200L4 最大给煤能力：1700t/h 叶轮调速范围： 4-12r/min 行车速度： 3.7m／min 轮距： 5000mm 轨距： 2250mm 功率： 30KV 电压： 380v 电流： 58.00/33.05A 频率： 50HZ 转速： 1470r/min 叶轮直径： 3000mm
构 结
/structure
叶轮给煤机
主传动部分：驱动电机、安全联轴器、减速机、十字对轮、伞型齿轮减速机和叶轮组成。
行车传动部分：联轴器、行星摆线针轮减速机、涡轮减速机、叶轮组和弹性柱销联轴器。
PPT模板下载：/moban/ 节日PPT模板：/jieri/ PPT背景图片：/beijing/ 优秀PPT下载：/xiazai/ Word教程： /word/ 资料下载：/ziliao/ 范文下载：/fanwen/ 教案下载：/jiaoan/
二
通过控制电缆和电气控制系统对整机实行集控和程控，也可以就地手动控制箱控制主电动机，并由主电动机和行车电动机分别带动叶轮和车轮转动。主电动机通 过电磁调速电动机带动叶轮旋转，并在转速范围内进行无极调速。
叶轮给煤机的工作机构是一个绕垂直轴旋转的叶轮，叶轮伸入长缝隙煤槽的缝隙中，叶轮转动把煤从轮 台上播送到下面的皮带机上。
行走只有固定的速度，并由行车电动机通过传动系统使机器在预定的轨道上往复行走。
制 控
/ control
六
通过除尘系统排除叶轮拨煤过程中产生的粉尘。
七 八 九
当给煤机行至煤沟端头时，靠给机侧的行程终端限位开关使给煤机自动反向行走。
当两机相遇时，靠给煤机端部行程限位开关使两机自动反向行走；当行程限位开关失灵时，给煤机的缓 冲器可使两机避免相撞。
特点/characteristic
叶轮拨煤可 在出力范围 内进行无极 调整
叶轮传动机构 具有机械和电 气两级过载安 全保护装置， 保证设备安全 运行
叶轮传动与行 车传动系统彼 此分开，具有 相对独立性、 便于安装、使 用和检修
叶轮可原 地拨煤
制 控
/control
一
通过动力电缆对工作电动机供电。
当给煤机过载时，安全离合器动作、使给煤给煤机自动停止机自动停止。安全离合器失灵时，靠电气自 身安全保护装置也可使。
PPT模板下载：/moban/ 节日PPT模板：/jieri/ PPT背景图片：/beijing/ 优秀PPT下载：/xiazai/ Word教程： /word/ 资料下载：/ziliao/ 范文下载：/fanwen/ 教案下载：/jiaoan/
原理 工作
/principle
叶轮给煤机是长缝隙式煤沟中不可缺少的主要配煤设备之一，叶轮 给煤装置装在一个可以沿煤沟纵向轨道行走的小车上，主传动部分由主 电动机、安全联轴器、减速机、柱销联轴器、伞齿减速机和叶轮等组成， 主要机构是一个绕垂直轴旋转的叶轮伸入长缝隙煤槽的缝隙中，用其放 射状布置的叶片（也称犁臂），将煤沟底槽平台上面的煤拨漏到叶轮下 面安装在机器构架上的落煤斗中，煤经落煤斗送到皮带上。给煤量可以 方便地调整，出力从100t/h到1700t/h。叶轮的工作面是圆弧状的，也 有特殊曲面（如对数螺线面渐开线面等），故又称叶轮拨煤机。
