电动调节阀控制系统调试说明书

电动调节阀控制系统调试说明书一、引言电动调节阀控制系统是现代工业自动化控制系统中的重要组成部分。

本说明书旨在帮助用户了解电动调节阀控制系统的调试过程及注意事项，确保系统的正常运行。

二、系统组成本电动调节阀控制系统由以下主要部件组成：1. 电动调节阀：用于控制流体的流量或压力。

2. 电动执行器：通过控制阀门的开启和关闭来调节流体的流量或压力。

3. 控制器：接收信号并通过控制电动执行器来实现对阀门的精确控制。

4. 传感器：检测流体的流量、压力等参数，并将信号传递给控制器。

三、调试准备在开始调试之前，请确保已完成以下准备工作：1. 检查电动调节阀及其附件是否安装正确并连接稳固。

2. 检查电动执行器是否正确安装在阀门上，并确保电动执行器与阀门的连接坚固可靠。

3. 检查控制器及传感器的供电是否正常，并确保信号传输线路连接良好。

四、调试步骤1. 系统接通电源后，确保各部件正常工作，控制器显示正常。

2. 设定控制器的初始参数，包括比例增益、积分时间和微分时间。

3. 逐步开启控制器的自动调节功能，确保电动执行器能够根据设定值对阀门进行精确控制。

4. 使用合适的工具检测流体的流量、压力等参数，并根据实际需要对控制器参数进行微调，以实现更精确的控制效果。

5. 检查系统运行过程中是否存在噪音、泄漏等异常情况，如有必要，及时采取措施进行修复。

五、调试注意事项1. 调试过程中，应确保操作人员具备相关的技术知识和经验，以确保操作的安全性。

2. 在调试过程中，应密切监控系统的运行状况，及时发现并解决故障。

3. 调试完成后，应及时保存并备份调试参数，以备日后维护和调整之需。

4. 调试过程中如遇到无法解决的问题，请及时联系售后服务人员进行协助处理。

六、结论通过本调试说明书的指导，用户可以顺利完成电动调节阀控制系统的调试工作。

在调试过程中，需谨慎操作，确保系统的正常运行，以实现流体的精确控制。

如有任何疑问，请随时与我们联系，我们将提供最及时的技术支持和解决方案。

用手操器调试电动阀的方法

电动型执行装置的调试准备工作1）检查阀门电动装置是否已经紧紧固定在安装板，检查电源线信号线是否正常接通，检查在手动状态下连杆是否可以跟随手轮自由活动；2）打开手轮上面的上盖，以免阀杆在调节过程中上行过高造成破坏；3）打开控制机构正面的盖子；4）把电位器齿轮（图4-4中1）与开度盘齿轮（图4-4中2）脱开（电位器齿轮上有销钉，将销钉松开后即可将电位器齿轮和开度盘齿轮脱开）；5）把开度指示机构变速齿轮组上的调节齿轮（图4-5中1）调整到“50”档位（用手轻轻左右转动调节齿轮并按轴向推拉即可）。

◆调节关向行程1）旋转手轮，将阀门关到底。

2）用一字改锥将行程控制机构中顶杆（图4-6中1）推进并逆时针旋转90°，使行程控制机构与传动齿轮脱开（脱开时如果用手转动手轮图4-6中的2和3将不会转动，否则为闭合）。

3）用一字改锥旋转右调整轴（图4-6中3）（此时右凸轮小头朝上），按其上箭头（图4-6中7）所指的方向旋转，直到右凸轮（图4-6中5）转动90°，此时右凸轮压住右侧的弹性压板(小头朝右)，到此关向行程初步调整好。

4）用一字改锥将行程控制机构中顶杆（图4-6中1）压下并顺时针旋转90°，然后松开，行程控制机构与传动齿轮闭合（闭合时如果用手转动手轮图4-6中的2和3将会随着转动，否则为脱开）。

5）手动开阀几圈，看右侧的凸轮是否回到小头朝上；如是，再手动关阀几圈到达临界状态，看凸轮是否能动作；如否，则重新开始调节。

6）待调节好关向行程后，将阀门关到底，用改锥转动电位器使电位器在零点上（阀位指示为0），用万用表测电动阀接线端A上面的11和12号端子，此时电阻值在0-3Ω左右，将电位器上的紧定螺钉拧紧。

◆调节开向行程1）旋转手轮，将阀门开到顶。

（注意：此过程中行程控制机构不能脱开，否则关向调整又被打乱。

此过程中左边凸轮可能逆时针动作90°，是正常现象）。

2）用一字改锥将行程控制机构中顶杆推进并逆时针旋转90°，脱开。

阀门的安装与调试技术规范

阀门的安装与调试技术规范1.1 阀门安装的基本要求1.1.1.1.1 阀门安装前，首先应根据阀门的牌号和出厂说明书检查是否符合设计的要求，阀门的规格和型号是否满足工质在工作状态下的参数要求。

然后进行阀门的外观检查，是否存在着缺陷。

检查阀杆是否转动灵活，有无卡涩及歪斜现象。

检查盘根填料是否符合工作介质的要求。

1.1.1.1.2 阀门安装前要做严密性的水压试验，对阀门密封面进行压力检验。

试验介质、试验方法及允许泄漏量根据工作介质的性质和参数来确定。

对于一般的阀门，试验压力为公称压力的1.25倍，检修完毕后所做的水试验压力为实际工作压力的1.5倍。

对于高温或高压阀门的密封性试验压力，根据相应的技术参数要求进行。

1.2 阀门安装前的检验1.3 各类阀门安装前宜进行下列检查，检查内容为。

a)填料用料是否符合设计要求，填装方法是否正确。

密封填料材料若无设计要求时，可参照表Ａ6选用；b)填料密封处的阀杆有无腐蚀；c)开关是否灵活，指示是否正确；d)铸造阀门外观无明显制造缺陷。

1.4 作为闭路元件的阀门（起隔离作用的），安装前必须进行严密性检验，以检查阀座与阀芯、阀盖及填料室各接合面的严密性。

阀门的严密性试验应按1.25倍铭牌压力的水压进行。

1.5 低压阀门应从每批（同制造厂、同规格、同型号）中按不少于10％（至少一个）的比例抽查进行严密性试验，若有不合格，再抽查20％，如仍有不合格，则应逐个检查。

用于高压管道的阀门应逐个进行严密性检验。

1.6 对安全门或公称压力小于或等于0.6MPa且公称通径大于或等于800mm的阀门，可采用色印对其阀芯密封面进行严密性检查。

对公称通径大于或等于600mm的大口径焊接阀门，可采用渗油或渗水方法代替水压严密性试验。

1.7 阀门进行严密性试验前，严禁接合面上存在油脂等涂料。

1.8 阀门进行严密性水压试验的方式应符合制造厂的规定，对截止阀的试验，水应自阀瓣的上方引入。

对闸阀的试验，应将阀关闭，对各密封面进行检查。

电动阀门调试

Q型部分回转电动阀门调试Q普通型电装的调整电动装置与阀门组装后,必须对转矩控制器、行程控制器、开度指示器分别进行调整，方可使用。

调整前，必须检查开度指示器上的电位器齿轮是否已脱开（把电位器齿轮的紧定螺钉松开即可）以防损坏；检查电机的旋向，控制线路是否正确，以防电机失控。

Q、QB电装的调整Q、QB电装的转矩控制器、行程控制器及开度指示器相同，故调整方法一样。

力矩控制器的调整1.圆齿条2.齿轴3.开向微动开关4.开向凸轮5.关向微动开关6.关向凸轮7.螺钉力矩控制器在出厂前已根据订货要求调整好，并填在产品合格证上，一般不需再调整。

若需调整，只要松开螺钉，微微拔动开、关向凸轮，再将螺钉固紧，先调关向，后调开向。

行程控制器和开度指示器的调整行程控制器和开度指示器的结构见图，调整前必须松开电位器齿轮的紧定螺钉。

1.关微动开关2.大齿轮3.关凸轮4.轴套5.开微动开关6.开凸轮7.止动垫圈8.刻度盘9.压盖10.输出轴11.中间齿轮12.小轴13.轴套14.电位器齿轮15.紧定螺钉16.电位器Q、QB行程控制器和开度指示器全关位置的调整a）用手动将阀门关严；b）用螺丝刀压下顶杆并转90°卡住；c）按关向箭头旋转关向调整轴，直到关向凸轮动作为止；d）旋回项杆至原来的位置。

全开位置的调整a) 用手动将阀门开到所需的位置；b) 压下项杆并转90°卡住；c) 按开向箭头旋转开向调整轴，直到开向凸轮动作为止；d) 旋回项杆到原来的位置。

位置指示器的调整位置指示器的结构见下图，在调整好转矩、行程的基础上调整现场开度指示器和远传电位器，调整前必须先将电位器齿轮脱开，调整方法如下：1.输入齿轮2.3 紧定螺钉 4.转圈数调整齿轮 5.阶梯齿轮 6.开度齿轮7.关向指示盘8.开向指示盘9.电位器10.紧定螺钉11.电位器齿轮12.转圈数标牌13.闪光开关14.指针15.闪光凸轮位置指示器结构图a)手动转圈数调整齿轮至所需的转圈数位置;b)手动或电动关闭阀门；c)转动关指示盘使关向标志对准指针；d)用钳子夹住电位器转轴，面对刻度盘，逆时针转动电位器轴接近终端位置，然后拧紧电位器齿轮的紧定螺钉；e)电动或手动操作阀门到全开位置，保持关向刻度盘不动，转动开指示盘使开向标志对准指针；f)电动操作阀门检查闪光灯，阀门开的过程中红灯闪光，全开时红灯长亮；阀门关闭过程中绿灯闪光，关到位时绿灯长亮。

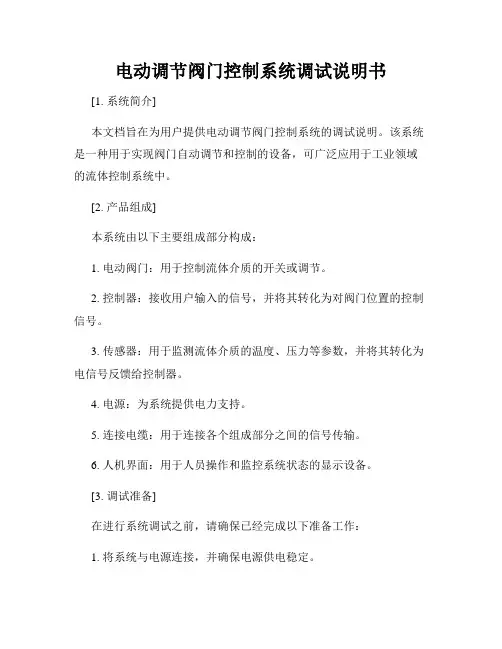

电动调节阀门控制系统调试说明书

电动调节阀门控制系统调试说明书[1. 系统简介]本文档旨在为用户提供电动调节阀门控制系统的调试说明。

该系统是一种用于实现阀门自动调节和控制的设备，可广泛应用于工业领域的流体控制系统中。

[2. 产品组成]本系统由以下主要组成部分构成：1. 电动阀门：用于控制流体介质的开关或调节。

2. 控制器：接收用户输入的信号，并将其转化为对阀门位置的控制信号。

3. 传感器：用于监测流体介质的温度、压力等参数，并将其转化为电信号反馈给控制器。

4. 电源：为系统提供电力支持。

5. 连接电缆：用于连接各个组成部分之间的信号传输。

6. 人机界面：用于人员操作和监控系统状态的显示设备。

[3. 调试准备]在进行系统调试之前，请确保已经完成以下准备工作：1. 将系统与电源连接，并确保电源供电稳定。

2. 确认所有组成部分已正确安装并连接良好。

3. 验证所有传感器和连接电缆的正确性和可靠性。

4. 确保控制器与人机界面的通信正常。

5. 准备测试流体介质，并确保其性质和流量满足系统要求。

[4. 调试步骤]本节将介绍电动调节阀门控制系统的调试步骤。

请根据实际情况逐步完成以下操作：1. 启动系统：按下系统电源开关，确保所有组成部分都正常启动。

2. 设置参数：通过人机界面设定系统运行参数，例如期望的流体介质温度、压力等。

3. 开启阀门：通过人机界面指令，将阀门打开，观察阀门是否正常运行。

4. 监测反馈：利用传感器监测流体介质的实际温度、压力等参数，并与设定值进行对比。

5. 调整控制器：根据反馈信息，逐步调整控制器参数，使得阀门能够准确达到期望位置。

6. 反复试验：进行一系列的试验操作，例如改变流体介质的温度、压力条件等，验证系统的稳定性和准确性。

7. 记录数据：记录每次试验的参数设置、反馈数据等，便于后续分析和优化。

[5. 注意事项]本节将介绍在调试过程中需要注意的事项，以确保调试顺利进行：1. 安全操作：使用者在操作系统时需注意安全，避免误伤或损坏设备。

电动阀门的电动装置及执行机构安装调试方案

电动阀门的电动装置及执行机构安装调试方案摘要：本文旨在介绍电动阀门的电动装置和执行机构的安装、调试方案。

电动阀门在工业自动化控制中起着重要的作用，合理的安装和调试能够确保电动阀门的正常运行和准确控制。

本文主要包括以下几个部分：电动阀门的电动装置和执行机构简介、安装准备工作、安装步骤、调试步骤以及注意事项等。

一、介绍电动阀门的电动装置是指用电能为动力源，通过电动机、减速机和行程控制器等组成的一套装置。

执行机构是电动阀门的组成部分，主要通过电动装置来驱动。

正确安装和调试电动阀门的电动装置和执行机构对于确保电动阀门的正常运行和准确控制非常重要。

二、安装准备工作1.阅读电动阀门的电动装置和执行机构的安装、调试说明书，了解安装流程和要求。

2.准备必要的工具和设备，如扳手、螺丝刀、吊装设备等。

3.确定安装位置，并保证安装位置符合相关安装标准和要求。

三、安装步骤1.将电动装置和执行机构与阀门的连接件进行组装，确保连接牢固可靠。

2.将组装好的电动装置和执行机构与阀门的法兰连接，使用扳手将螺栓拧紧。

3.检查连接处是否漏气、漏油，如有问题及时修复。

4.安装好电动装置和执行机构后，进行配电线材的安装，确保接线正确。

5.连接电源并进行电路的接通测试，确保电动装置和执行机构正常工作。

四、调试步骤1.首先，对电动装置和执行机构进行开关量测试，确保在控制信号下能够正常开闭。

2.进行位置反馈测试，检查是否能够准确反馈阀门的开闭位置。

3.进行手动控制测试，使用调节手柄或控制按钮，观察阀门的开闭情况。

4.进行自动控制测试，将电动装置和执行机构连接到自动控制系统，通过远程控制阀门的开闭。

5.对各个控制方式下的开闭时间、稳定性等进行测试和调整。

五、注意事项1.在安装过程中，需要注意安全操作，避免事故的发生。

2.安装和调试过程中，应严格按照相关说明书和安装标准进行操作。

3.在安装位置选择上，应考虑到操作和维护的便利性。

4.定期对电动装置和执行机构进行维护和保养，确保其正常运行。

电动阀门执行器的调试和安装

电动阀门执行器的调试和安装
精选
1
zso123
号规格按图将其安装固定，后面板上的接地端子必须可靠接地。
2、控制器和电动装置的电路图号是相同的，用电缆按相同
精选
2
的端子号把控制器和电动装置连接起来，如果用户不需要现场控制，12、13、14 端子可不接。电动阀门控制器用于自控系统中时，
精选ቤተ መጻሕፍቲ ባይዱ
3
12、13、14端子用于“自动开”、“自动关”对应信号的输入端子。
3、按下电源键，电源指示灯亮，现场远控开关
精选
4
指向远控，远控指示灯亮。
4、用手轮将阀门开启至50%开度处，按下开阀或关阀键，检查阀门的旋向与所按的按键是否
精选
5
一致，如不一致立即按停止键，切断三相电源，调换三相电源中的任意两相。
5、按下开阀键，当阀门全开到位时，前面板
精选
6
上的开阀指示灯亮;按下关阀键，当阀门全关到位时，前面板上的关阀指示灯亮; 当阀门在开或关的过程中需要停止时，按停止键，阀门
精选
7
此课件下载可自行编辑修改，此课件供参考！部分内容来源于网络，如有侵权请与我联系删除！感谢你的观看！

电动调节阀怎么调试

电动调节阀的调试步骤电动调节阀是工业自动化过程控制中的重要执行单元仪表。

随着工业领域的自动化程度越来越高，正被越来越多的应用在各种工业生产领域中。

与传统的气动调节阀相比具有明显的优点：电动调节阀节能（只在工作时才消耗电能），环保（无碳排放），安装快捷方便（无需复杂的气动管路和气泵工作站）。

阀门按其所配执行机构使用的动力，按其功能和特性分为线性特性，等百分比特性及抛物线特性三种。

工作电源：DC24V,AC220V,AC380V等电压等级。

输入控制信号：DC4-20MA或者DC1-5V。

反馈控制信号：DC4-20MA（负载电阻碍500欧姆以下）通过接收工业自动化控制系统的信号（如：4~20mA）来驱动阀门改变阀芯和阀座之间的截面积大小控制管道介质的流量、温度、压力等工艺参数。

实现自动化调节功能。

新型电动调节阀执行器内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。

电动调节阀调试步骤，按接线图接好线，检查无误后通电。

将小开关2置于手动状态。

校整行程开、关方向。

操作开关1开时，应开灯亮，形成开关顶开后马达应停止。

操作开关1关时，应关灯亮，行程开关顶开后马达应停止。

如果不是这样，将9与10对调。

如果马达开关方向与手操方向不符，将反馈电位器的13与15对调。

手动开关1使执行机构向关的方向运转，此时关灯亮。

关行程接点被顶开停止后，旋转导电塑料定位器使反馈电流为4mA。

手动开关1使执行机构向开的方向运转，此时开灯亮。

开行程接点被顶开停止后，调整100%电位器使反馈电流为20mA。

一般反复2次。

开关2置于自动状态，在3、4端输入4-20mA，分别在4、8、12、16、20处输入信号，观察调节精度。

如果发生震荡，调死区电位器使之增加死区。

（顺时针旋转死区增加）观察电制动功能是否干脆且无惰走。

电动阀门的正确调试方法

电动阀门的正确调试方法电动闸阀由阀门电动装置与闸阀配套组成电动闸阀，用以控制闸阀的开启和关闭。

它可以现场操作也可以远距离操作.阀门电动装置由电动机、减速器、转矩限制机构、行程控制机构、手动一电动转换机构、开度指示机构和电气控制器组成。

电动闸阀的电动装置若调整不当，轻则缩短闸阀使用寿命；重则导致阀门铸铁外壳断裂、控制电机烧坏以及水淹泵房等严重事故.因此为了保证安全不问断供水，必须要认真调整好电动闸阀的电动装置，保证电动闸阀启、闭顺利.以下介绍电动闸阀的两种调整方法:1，转矩限制机构的调整电动闸阀在不同的地方使用因闸板两端的水压差或气压差不同（闸阀关闭时），转矩限制机构可适当调整.在电动闸阀闸板两端方向水压或气压差低的地方使用时，转矩限制机构应调到较低力矩，在使用HZ系列、z系列或ZB并囊菇簧荚齄磅叠 Hz系列转矩限制机构时，所调整的转矩值就要求越大,反之就小。

以上几个系列调整方式一样。

在调整ZD系列阀门电动装置时，要卸下箱体侧盖,调整转矩限制机构，旋松调节螺母中的紧定螺钉，旋松调节螺母，放松钮矩弹簧，并且放到最松的位置，然后把调节螺母中的紧定螺钉旋紧,固定住调节螺母。

注意紧定螺钉的顶端必须落在轴槽内,如顶端不正好对准轴槽，只要把调节螺母向压缩弹簧的方向少许转动,使其对准轴槽紧定螺钉.然后把侧盖装上，调整开启阀门。

如转矩限制机构动作，则弹簧太松调紧到不动作为止。

这样可以使转矩限制机构在较低的转矩下工作，保证电动闸阀因行程控制机构失灵时，或其他原因超力矩时，转矩限制机构可靠动作,并切断电机电源，保护阀门不致损坏。

在一些地方使用的电动闸阀也不必调整的关闭太紧，调整到用手动关紧后再松回半圈(或一圈）位置为好．（或不漏水或气时为好）当电动闸阀安装在出水水压差（或气压差）大的地方使用时，转矩限制机构应调到适当的开启和关闭的力矩。

如安装在水泵房的出水闸阀，在水泵起动后，闸阀未开启时出水压力较大,此时出水闸阀121径越大，开启闸阀所用的力矩越大。

电动阀门的安装和调试

电动阀门的安装和调试1、调节阀的安装1.1 安装的基本原则调节阀的安装应遵循国家有关标准，按照设计图纸和设计文件的规定严格执行。

例如，建筑安装工程质量检验评定标准、工业自动化仪表施工及验收规范、电气设备安装工程施工及验收规范等；安装所需的设备、辅助设备及主要材料应符合现行国家标准的有关规定。

1.2 安装前的检验调节阀及附件从出厂到安装前，在运输途中受到运输工具所激发的随机振动和装卸时受到的各种冲击，以及在运输和储存过程中，环境的温度、湿度等变化，这些都可能造成调节阀及附件的性能发生变化。

因此，有必要在安装前进行部分性能的检验。

调节阀安装前的检验主要包括下列内容：外观、静态特性、泄漏量、空载全行程时间、耐压强度、绝缘性能、气密性和密封性等，其中前5项为必检项目。

当然，对检验的场所也有一定的要求。

例如：环境温度要求在10～35℃；空气相对湿度不大于75％；场地有足够的空间，且光线充足或有照明条件；周围不能有剧烈的振源和强磁场干扰；电源、气源符合要求等。

1.3 安装注意事项调节阀的安装，必须确保安全性，确保使用性能，易于操作和维护，节约安装费用。

下面就针对这四点谈一谈安装时需要注意的具体问题。

1.3.1 确保安全性1）防止泄漏安装过程不允许调节阀产生泄漏。

在使用过程中，如果在填料涵、法兰垫片等部位形成缝隙或微孔就可能产生泄漏。

如果流体介质的操作条件苛刻，比如高温、高压、流体有腐蚀性，那么损坏将加剧，泄漏的危险性就更大。

防止泄漏的方法很多，在安装过程中，填料的选择、密封方法的选择、选用密封性能好的调节阀等，都是必须考虑的因素。

2）安装放泄阀任何一个管路设计和安装，在切断时都不可避免地积有高压流体，如果积聚流体的潜在能量很大，应在调节阀的两侧安装放泄阀，这样，在系统切断之后，调节阀中残留的高压流体的能量能得到释放，保护人员安全，有利于调节阀的维修，也可以考虑选用能限制流量的放泄阀。

3）安全的管线在安装调节阀前，全部安装管件和管线都要吹扫干净，因为管线中的砂粒、水垢、铁屑等会损坏调节阀内表面，尤其是要求严格的密封面。

电动阀门控制系统调试说明书

电动阀门控制系统调试说明书1.系统概述电动阀门控制系统是一种用于控制阀门开关的自动化设备。

本系统采用电动执行器与阀门相连，通过控制电动执行器的运行来实现阀门的开关控制。

本说明书将详细介绍系统的调试步骤与注意事项。

2.调试步骤2.1 系统参数设置在进行调试之前，首先需要设置系统参数。

包括电动执行器的动作速度、动作力矩以及开关程度等参数。

根据实际需求，合理设置这些参数能够保证阀门的准确控制。

参数设置的具体方法可以参考附带的使用手册。

2.2 电源连接与电气设备检查将电动阀门控制系统与电源连接，并确保电源电压符合设备要求。

注意检查电气设备的接线是否正确，避免短路等安全问题的发生。

2.3 信号源配置调试之前需要配置一个信号源，用于发送控制信号。

根据系统的通信协议，设置好信号源的参数，包括通信协议、通信地址等。

确保信号源与控制系统能够正常通信。

2.4 执行器定位执行器定位是调试的重要步骤之一。

通过控制信号发送到执行器，使执行器达到预定的位置。

调试人员可以通过观察执行器的位置反馈信号，来判断执行器的准确性。

2.5 动作测试在执行器定位之后，进行动作测试。

通过发送开闭指令，控制执行器的运行，观察阀门的开闭情况。

根据实际情况，调整参数以达到准确的阀门控制。

2.6 故障检测与排除如果在调试的过程中发现故障，应立即停止调试并进行故障检测与排除。

常见的故障包括执行器无法运行、阀门卡死等。

根据故障现象，进行逐步排除，确保系统正常运行。

3.注意事项3.1 安全注意在进行电动阀门控制系统的调试过程中，需注意电源的安全使用。

避免电源电压过高导致设备损坏或人身伤害的发生。

同时，注意阀门安装的稳固性，避免阀门脱落或松动造成安全隐患。

3.2 参数设置合理设置系统参数对于阀门的准确控制至关重要。

调试时应根据实际情况进行调整，并进行多次测试以验证参数的准确性。

3.3 故障处理在调试过程中，如果发生故障应及时停止操作，并进行故障检测与排除。

电动阀门调试

5.5根据阀门电动装置的具体接线图，与设计图纸进行核对，对有不符
合的地方进行修改，并指导和配合接线人员完成对现场接线的改正工
作。
5.6现场调试前，阀门安装完毕且电气部分干燥，安装接线完毕，安装
标志清楚，配电盘电源具备送电条件，且电源电压符合要求。高处作业
的架子搭设牢固可靠。
5.7控制盘及就地有良好的照明条件，配电盘内清洁卫生，清除就地有
校对阀门控制回路测量控制装置绝缘电阻
将控制回路改为点动模式
手动将阀门摇至中间位置
检查阀门动作方向检查是否具备调试条件
测量电机直流电阻
检查行程开关控制功能检查力矩开关控制功能
调整转矩限制机构调整行程控制机构将回路改为自保持模式
记录调试参数
清理调试现场
6.2作业方法及要求因电动门种类太多，在此只阐述最基本的不调整电动门的调试内
1、用手动将阀门关死，对150℃以下工作介质，不预留余量，150— 300℃工作介质预留1/4—1/2圈，300℃以上预留3/4—1圈。
2、将行程控制顶杆按下，且旋转90度，使之保持，使主动小齿轮与计数器个位齿轮脱开。
3、按箭头所标示方向旋转关向调整轴，以让齿轮吻合好，然后电动打开几圈，再电动关阀门，检查关向行程是否符合要求，如不符，可按上述步骤重新调整。 6.2.11.2开行程控制机构调整
将自保持接点解除，使连动变点动。如原理图所示，拆除CQK和 CQG接点上的A13和A14连线。 6.2.6将电动阀门手动摇至中间位置。 6.2.7检查阀门动作方向
送上操作电源和动力电源，试验开关方向，应与实际开关方向相同，否则应停止电机，退掉所有电源，改变输出到电机的电源相序，重新试验。 6.2.8检查行程开关控制功能

阀门电动装置使用及调整

阀门电动装置使⽤及调整1、引⾔阀门电动装置⼜称为电动执⾏器,是⼀种⾃动控制领域的常⽤机电⼀体化设备(器件),它是在不同⾏业领域的称谓,在⼯业管道阀门⾏业称之为阀门电动装置,在仪表⾏业称之为电动执⾏器,但现在业内已没有明确的区分,它是⾃动化仪表三⼤组成部分(检测设备、调节设备和执⾏设备)中的执⾏设备,主要是对⼀些设备和装置进⾏⾃动操作,控制其开关和调节代替⼈⼯作业,按动⼒类型可分为⽓动、液动、电动、电液动等⼏类；按运动形式可分为直⾏程、⾓⾏程、回转型（多转式）等⼏类。

由于⽤电做为动⼒有其它⼏类介质不可⽐拟的优势，所以电动型近年来发展最快，应⽤⾯较⼴。

电动型按不同标准⼜可分为：组合式结构和机电⼀体化结构；电器控制型、电⼦控制型和智能控制型；数字型和模拟型；⼿动接触调试型和红外线遥控调试型等。

它是伴随着⼈们对控制性能的要求和⾃动控制技术的发展⽽迅猛发展的，在炼铁⼚主要应⽤于布袋箱体荒、净煤⽓⽀管的开关,箱体放散的开关以及冲渣⽔泵管道的开闭及调节、环境除尘管道的开关等,有DZW30、Q90-11B、Z30-18BS等型号,本⽂以DZW30型为例,介绍其⼯作原理及调整⽅法.2、结构组成及⼯作原理阀门电动装置通常由六个部分组成,即电动机,减速机,控制机构,⼿⼀电动切换机构,⼿轮部件及电器部分组成,其传动原理见下图：2.1电动机:采⽤YDF2-W户外型三相异步电动机,该电机为短时⼯作制,额定持续⼯作时间为10分钟。

2.2减速器:由⼀对正齿轮和蜗轮副组成,电动机的动⼒经减速器传递给输出轴.2.3控制机构:由转矩控制机构、⾏程控制机构及可调式开度指⽰器组成,⽤以控制阀门的开启和关闭及阀位指⽰.2.3.1转矩控制机构(右图):转矩控制机构图由曲拐、碰块、凸轮、分度盘、⽀板和微致⼒开关组成，当输出轴受到⼀定的阻转矩后，蜗杆除旋转外，还产⽣轴向位移，带动曲拐旋转，同时使碰块也产⽣⼀⾓位移，从⽽压迫凸轮，使⽀板上抬，当输出轴上的转矩增⼤到预定值时，则⽀板上抬直⾄微动开关动作，切断电源，电机停转，以实现对电动装置输出转矩的控制。

Autork(Rotork)电动门调试标准步骤

AUTORK(ROTORK)电动门调试标准步骤1、检查接线2、始终注意屏幕有无报警3、检查阀门机械位置指示器与电动头位置指示器、液晶显示等是否一致4、观察阀门手动或电动动作正常，无异常现象。

5、检查初级菜单：关阀方向（一般顺时针关C）、关阀方式（一般限位关LC）、开阀方式（一般限位开LO）、关阀力矩（TC推荐80%以上）、开阀力矩（TO 推荐80%以上）6、定全关位：阀门动作至全关位，直行程用手感确定全关后再回转1/8手轮定为全关位。

注意关阀必须要关紧但又不至于让力矩动作，或太紧导致热态后易卡死。

7、定全开位：阀门动作至全开位，直行程用手感确定全开后再回转1/4手轮定为全开位。

8、角行程需进入执行机构里面确定阀是否真实关到位、开到位；连杆长度是否合适。

9、二级菜单一般定为默认值，不推荐改变。

关到位r1-CL-0%-NO，开到位r2-OP-99%-NO，远控位r3-rE-20%-NO，故障r4-AA-20%-NO。

ROTORK开关阀的所有的设置步骤：第一步：先检查接线是否正确，以及现场阀门情况。

ROTORK开关阀一般情况接线方式：接电源：1，2，3；E：地线。

短接：4，36短接：5，34 (为点动：触点，即按钮按下接通；)短接，长信号（即按钮一直按下，只需将线接到5号端子上，34号端子空着不接线）不短接。

注：点动：如果铭牌是总线控制的当作开关型用就不需要短接。

如果要将总线型改为开关型，则必须将OD（远程控制源）设定成RE。

关阀：5，33 开阀：5，355公共端反馈：①关到位：6、7；②开到位：8、9。

42，43（或42、44）：接远程或者就地线。

（远程和就地，只需要接一组）可以旋动红设按钮（例如红色按钮打到就地，若再用万用表测量42、43，万用表有蜂鸣声，说明这一组是就地。

）10、11，12、13：接故障报警，这两组可任意接一组线（根据用户要求）。

所有参数设定完毕后用万用表指针短接一下34和33号端子，就可实现远程控制。

电动蝶阀调试

1)用手柄驱动阀门至全闭位置;
2)周小"一"字螺丝刀顺时针缓缓转动指示板上的"全关位"调整旋钮{调整齿轴)，将撞块01上的凸轮朝开关Kl的滚轮位置转动并使凸轮压触滚轮，在微动开关Kl刚刚发出动作响声时停止调整;
3)再将阀门动作至全开位置，用小"一"字螺丝刀逆时针缓缓转动指示板上的"全开位'调整旋钮{调整齿轴)，将撞块02上的凸轮朝微动开关口的滚轮位置转动并使凸轮顶触滚轮，在微动开关K2刚刚发出动作响声时停止调整.
3)将阀门动作至最小开度位置{全关位)，此时指针正指...处0%开度刻度线，顺时针缓缓调整
指示板上"关信号"调整 Nhomakorabea钮{调整齿轴)，将04上的凸轮朝微动开关阳的滚轮位置转动并使凸轮压触滚轮，当K4刚刚发出动作晌声时停止调整;
4)出厂时K3、K4按阀门全开、全关同步调整，分别输出对应阀门全开和全关的无源触点信号，实际使用中，用户可以根据控制的需要自行调整到合适的位置.
图6 图7
五、中间位置开关(无源僧号)的调整(固8)
1)用手柄或电动的方式驱动阀门至最大开度位置(全开位)此时指针正指. .处100%。开度刻度线
2)用小"一'字螺丝刀逆时针缓缓转动指示板上"开信号'调整旋钮{调整齿轴)，将03上的凸轮朝微动开关K3的滚轮位置转动并使凸轮顶触滚轮，当K3刚刚发出动作响声时停止调整;
图5
四、机械限位(机械保护)的调整(固6、固7)
1)在电气保护正确调整之后，应进行机械保护的调整;
2)用手动或电动的方法驱动阀门至全关位置并使全关位置行程开关(CLS)动作，行程开关动作时会发出清脆的"咔嚓"声;

电动阀门的调试方法

电动阀门的调试方法
打开阀门端盖，测量电机绝缘电阻和直流电阻，检查接线紧固无松动将阀门置于中间位置,断开动力电源,检查控制回路行程开关,转矩限制机构合上电源开关,检查电机转向将阀门置于全关位置 ,调整关行程开关或者关转规矩限制机构手动开阀门,然后电动关.校验关行程能否正确切断电机电源，使阀门关停在指定位置将阀门置于全开位置 ,调整关行程开关或者开转规矩限制机构手动关阀门,然后电动开，校验关行程能否正确切断电机电源，使阀门开停在指定位置电动阀门，记录阀门开关动作时间至集控室内，要求运行人员DCS远程操控制阀门开关，检查DCS画面是否正常
传统类型阀门行程限制机构的调整
1、手动关严阀门（顺时针关，逆时针开） 2、用螺丝刀将行程控制机构中顶杆推进并旋转90度，使主动小齿轮与计数器个位齿轮组脱开 3、用螺丝刀旋转“关”向调整轴，直到凸轮压住弹性压板迫使微动开关动作为止 4、松开顶杆，使主动齿轮和个位齿轮正确啮合，用螺丝刀左右调整应不能旋转。 5、在关方向调整后，用手将阀门开到所需位置。 6、重复上述步骤：脱开行程控制机构，按箭头方向旋转“开”向调整轴，直至微动开关动作 7、松开顶杆，使主动齿轮和个位齿轮正确啮合，用螺丝刀左右调整应不能旋转。
传统类型阀门行程限制机构的调整——AUMA
实际调试过程中应密切关注AUMA指示灯的位置
/
智能型阀门行程限制机构的调整——ROTORK
/
智能型阀门行程限制机构的调整——ROTORK
设定关阀限位将就地执行器的红色选择“现场控制”，压下手动——电动手柄，置于手动位置。旋转手轮至关闭指定位置，用遥控器设置进入调整模式用遥控器选择进入行程控制设置界面
按确认键盘，当屏幕黑色线闪烁，全关指示灯点亮，关闭限位则设定。
