电子衍射及应用
电子衍射及其应用主要内容概述电子散射电子衍射透射电镜中衍射公式 选区电子衍射单晶电子衍射花样标定 衍射花样的复杂性电子衍射简单应用概述1927年，戴维逊成功进行了晶体的电子衍射实验；这里的电子衍射指的是高能电子衍射，其衍射几何遵从Bragg 方程或衍射矢量方程（Ewald图解）；物质对电子的散射主要是核散射，散射作用很强，因而电子穿透物质的能力较弱，电子衍射只适合于薄样品；透射电镜上可实现选取电子衍射，可使样品的结构分析与形貌观察结合起来；当试样为多晶时，衍射花样为同心圆环；当样品为薄单晶时，衍射花样为规则分布的斑点；当样品较厚时，衍射中出现线状花样。
电子散射射主要是源于库仑相互作用，其散射可分为：弹性散射：原子核对电子的散射，尤其是在小角度散射范围的散射，散射损失能量可忽略不记。
非弹性散射：当入射电子与原子中电子的作用称为主要过程时，由于作用粒子的质量相同，散射后电子的能量发射显著变化，这种过程称为非弹性散射。
晶形尺寸效应倒易点阵透射电镜中电子衍射在透射电镜中：tg2θ= r/f 即r = f ⋅tg2θ≈f ⋅2θ=f ⋅2sin θ所以r = f ⋅λ/d hkl在荧光屏上观察到的衍射斑距透射斑的距离为：R = M i ⋅M p ⋅f ⋅λ/d hkl所以Rd hkl = L λL λ是相机常数，L 为相对相机长度。
透射电镜中电子衍射基本公式若将衍射矢量方程代入R = L λ/d hkl可得到hklg L R r r ⋅=λ透射电镜中电子衍射基本公式所以，电子衍射花样是倒易截面的放大。
结构因子：X 射线衍射结构因子表达形式完全相同，只是其中的f j 为样品中原子对电子的散射因子。
原子对电子的散射是核散射，所以散射强，原子对电子的散射因子比原子对x 射线的散射因子大一万倍。
电子衍射结构因子和系统消光∑++π==n j j j j j g lz ky hx i f F 1)](2exp[ 系统消光:电子衍射的系统消光规律也与x 射线衍射消光规律相同。
电子衍射
（1）由于电子波波长很短，一般只有千分之几nm， 按布拉格方程2dsin=可知，电子衍射的2角很小（一 般为几度），即入射电子束和衍射电子束都近乎平行 于衍射晶面。
由衍射矢量方程（s-s0）/=r*，设K=s/、K=s0/、 g=r*，则有
K-K=g
（8-1）
此即为电子衍射分析时（一般文献中）常用的衍射矢 量方程表达式。
H3=H1+H2、K3=K1+K2和L3＝L1+L3。
单晶电子衍射花样的标定
立方晶系多晶体电子衍射标定时应用的关 系式：R21:R22:…:R2n=N1:N2:…:Nn 在立方晶 系单晶电子衍射标定时仍适用，此时R=R。 单晶电子衍射花样标定的主要方法为： 尝试核算法 标准花样对照法
“180不唯一性”或“偶合不唯一性”现象的产生，根 源在于一幅衍射花样仅仅提供了样品的“二维信息”。
通过样品倾斜(绕衍射斑点某点列转动)，可获得另一晶带 电子衍射花样。而两个衍射花样组合可提供样品三维信息。
通过对两个花样的指数标定及两晶带夹角计算值与实测 (倾斜角)值的比较，即可有效消除上述之“不唯一性”。
（8-7）
式中：N——衍射晶面干涉指数平方和，即 N=H2+K2+L2。
多晶电子衍射花样的标定
对于同一物相、同一衍射花样各圆环而言，（C2/a2） 为常数，故按式（8-7），有
R12：R22：…：Rn2=N1：N2：…：Nn
（8-8）
此即指各衍射圆环半径平方（由小到大）顺序比等于
各圆环对应衍射晶面N值顺序比。
一、电子衍射基本公式
电子衍射基本公式的导出
设样品至感光平面的距离为L（可称为 相机长度），O与P的距离为R，
由图可知
TEM透射电镜中的电子衍射及分析(实例)
衍射束 倒易杆
厄瓦尔德球
强度（任意单位）
倒易空间原点
图2-14 薄晶的倒易点拉长为倒易杆产生衍射 的厄瓦尔德球构图
第32页，共65页。
2.2. 实验方法
获取衍射花样的方法是光阑选区衍射和微束选区 衍射，前者多在5平方微米以上，后者可在0.5平方 微米以下，我们这里主要讲述前者。
光阑选区衍射是是通过物镜象平面上插入选区 光阑限制参加成象和衍射的区域来实现的。
不能象X射线那样从测量衍射强度来广泛的测定结构。 此外，散射强度高导致电子透射能力有限，要求试样 薄，这就使试样制备工作较X射线复杂；在精度方面也 远比X射线低。
第4页，共65页。
衍射花样的分类：
1）斑点花样：平行入射束与单晶作用产生斑点状花样；主要用于确定 第二象、孪晶、有序化、调幅结构、取向关系、成象衍射条件；
B)晶体结构未知：测R、算R2、Ri2／R12，找出
最接近的整数比规律、根据消光规律确定晶体结
构 类 型 、 写 出 衍 射 环 指 数 ( hkl)， 算 a . 如已知K,也可由d=K/R求d对照ASTM求(hkl)和a,
确定样品物相。
第40页，共65页。
3.主要用途
已知晶体结构，标定相机常数，一般用Au,
2）菊池线花样：平行入射束经单晶非弹性散射失去很少能量，随之又遭 到弹性散射而产生线状花样；主要用于衬度分析、结构分析、相变分析以 及晶体的精确取向、布拉格位置偏移矢量、电子波长的测定等；
3）会聚束花样：会聚束与单晶作用产生盘、线状花样；可以用来确定 晶体试样的厚度、强度分布、取向、点群、空间群以及晶体缺陷等。
分布图
各种晶形相应的倒易点宽化的情况
小立方体
六角形星芒

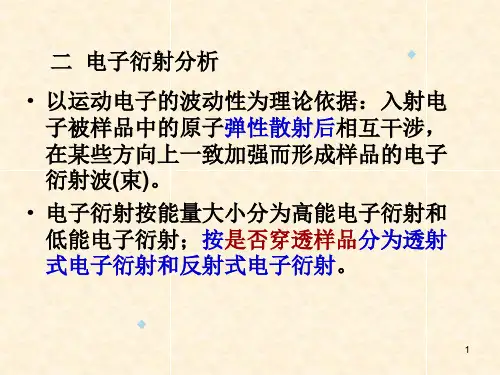

电子衍射分析
• 和冷冻样品台 生产厂家：日本电子株
• 式会社
3
• 扫描电子显微镜（scanning electron • microscope，SEM）于20世纪60年代问 • 世，用来观察标本的表面结构。其工作 • 原理是用一束极细的电子束扫描样品， • 在样品表面激发出二次电子，二次电子 • 的多少与电子束入射角有关，也就是说 • 与样品的表面结构有关，二次电子由探 • 测体收集，并在那里被闪烁器转变为光 • 信号，再经光电倍增管和放大器转变为 • 电信号来控制荧光屏上电子束的强度， • 显示出与电子束同步的扫描图像。图像 • 为立体形象，反映了标本的表面结构。 • 为了使标本表面发射出二次电子，标本 • 在固定、脱水后，要喷涂上一层重金属微粒，重金属在电子束的轰击下
B
S L
B:样品；L:聚焦系统；S:入射狭缝；O1: 准直系统；P:色散系统；O2:物镜系统； F:感光板
10
• 原子吸收光谱分析(AAS)的仪器叫原子吸 收分光光度计，它用待测原子的特征光照
射样品的气态原子，气态原子因吸收入射
光而使光强减弱；其减弱程度叫待测元素 的吸光度：
A=lg(I0/IL)
研究，以及需要大量高速进行的核磁共振实验
26
核磁共振谱仪示意图
射频发生器
样
接收放
品
大器
管
记录仪
N
S
扫描发 生器
27
• 激光喇曼荧光光谱仪 • 当光照射到物质上时 • 会发生非弹性散射， • 散射光中除有与激发 • 光波长相同的弹性成 • 分（瑞利散射）外， • 还有比激发光波长长 • 的和短的成分，后一现象统称为喇曼效应。由分子振动、固体中
反射高能电子衍射
反射高能电子衍射Reflection high energy electron diffraction 反射高能电子衍射是高能电子衍射的一种工作模式。
它将能量为10～50keV的单能电子掠射(1°～3°)到晶体表面，在向前散射方向收集电子束，或将衍射束显示于荧光屏。
简介一幅反射高能衍射图只能给出倒易空间（见倒易点阵）某个二维截面，从衍射点之间的距离可确定相应的晶面间距。
旋转样品，可以在荧光屏上得到不同方位角的二维倒易截面，从而仍可获得表面结构的全部对称信息。
由于在晶体中电子散射截面远大于X 射线的散射截面，加之掠射角小，从而使反射高能衍射与低能电子衍射一样具有表面灵敏度（约10～40┱）,但它不仅限于作单晶表面结构分析，也可用于多晶、孪晶、无定形表面及微粒样品的表面结构分析。
反射高能电子衍射得到广泛运用是与分子束外延技术发展有关。
它可用于原位观察外延膜生长情况，为改进生长条件提供依据。
与低能电子的情况有所不同，高能电子束与晶体相互作用中非弹性散射较弱，其强度分析的理论还处于探索之中装置最简单的电子衍射装置。
从阴极K发出的电子被加速后经过阳极A的光阑孔和透镜L到达试样S上，被试样衍射后在荧光屏或照相底板P上形成电子衍射图样。
由于物质（包括空气）对电子的吸收很强，故上述各部分均置于真空中。
电子的加速电压一般为数万伏至十万伏左右，称高能电子衍射。
为了研究表面结构，电子加速电压也可低达数千甚至数十伏，这种装置称低能电子衍射装置。
模式电子衍射可用于研究厚度小于0.2微米的薄膜结构，或大块试样的表面结构。
前一种情况称透射电子衍射,后一种称反射电子衍射。
作反射电子衍射时，电子束与试样表面的夹角很小，一般在1゜～2゜以内，称掠射角。
自从60年代以来，商品透射电子显微镜都具有电子衍射功能（见电子显微镜），而且可以利用试样后面的透镜，选择小至1微米的区域进行衍射观察，称为选区电子衍射，而在试样之后不用任何透镜的情形称高分辨电子衍射。
05第三章 电子衍射(TEM)1101
第二十八页，课件共有53页
电子衍射示意图
θ= λ/2d， θ≈ 10-2弧度 入射束近似平行（hkl） K =1/ λ 远比 d大，
倒易面（与反射球相交处）近似平面
λ= 2dsin θ =dR/L K= λL
d= K/R
R (L)g Kg
Rhkl g hkl
第二十九页，课件共有53页
第四节 多晶电子衍射花样及其标定
体心立方 ∨ ∨ ∨ ∨ ∨ ∨ ∨ ∨
N=h2+k2+l2
18
20 22 24 26
{hkl} 411,330 420 332 422 510
体心立方
∨
∨∨∨∨
第二十六页，课件共有53页
（不消光的N值）
第二十七页，课件共有53页
第三节 相机常数公式
（电子衍射“放大”公式）
1. Rhkl Kg hkl
2、消光定律： （考虑不消光的晶面）
满足Fhkl≠0的（hkl）
3、晶带轴定理：
hu+kv+lw=0
第二页，课件共有53页
电子衍射
多晶衍射:一组同心圆环 单晶衍射:周期性规则排列的斑点
第三页，课件共有53页
电子衍射简介1
• 金属和其它晶体物质是由原子，离子或原子集团在三维空间内周期性地有规 则排列的质点对具有适当波长的辐射波（如X射线、电子或中子）的弹性相干散 射，将产生衍射现象，在某些确定的方向上；散射波因位相相同而彼此加强，而 在其它方向上散射波的强度很弱或等于零。电子显微镜的照明系统提供了一束波 长恒定的单色平面波，因而自然地具备着用它对晶体样品进行电子衍射分析的条 件。
• 傅立叶变换： • F(x)=a0+a1x1+a2x2+a3x3+a4x4+a5x5+.…+
RHEED应用
反射高能电子衍射的应用
如果保持晶面法向方向不变，转动晶体使晶面转动90度， 就可以得出另一倒易基矢a*的大小，从而确定晶面单元 网格的形状和大小。
表面结构分析：定量计算
举例：利用RHEED分析计算Al2O3(0001)面晶面间距
Al2O3是六角结构晶体，在（0001） 面上有{1100}和{1120}两个重要晶 面簇。这两晶面簇的晶面间距和 Al2O3的晶格常数as的关系分别为：
举例说明：Si(111)
实际情况是两种散 射机制的叠加，散 射强度取决于晶向 （00）束的弹性散 射以及非弹性散 射的比率。
RHEED在MBE中作用
振荡曲线 1.一个振荡周期对应 一个单原子层的生长 的时间； 2.振荡强度极大时， 表明一层完整的单 原子层建立； 3.振荡强度极小时， 表示表面最粗糙； 4.振荡衰减，由分子 迁移速度有限所致。
4.未进入晶格的分子因热脱附而离开表面
RHEED在MBE中的作用
RHEED的在MBE中的作用
RHEED在MBE中的作用
◆通过测量即时的RHEED衍射图谱的特性，观察外延层生
长的动力学过程。RHEED强度振荡有固定周期，一个周期 反应一个单分子层的长成。通过强度信息即时的改变可以 得到外延层厚度、组分以及生长质量等信息。
RHEED在MBE中作用：举例
2.生长速率与强度振荡的关系
从图中可以看出，生长率增 大后，振荡减弱，说明需增 加生长温度。
RHEED在MBE中作用：举例
3.入射角度与强度振荡的关系
由图可以看出： 1.衍射强度与入射角度有很 大的关系； 2.θ =1.9°时振荡特性最佳； 3. θ较大时，振荡不明显。
RHEED的优缺点分析
缺点：
RHEED对样品表面要求十分平整，入射电子能量高 会使样品表面易受损伤。另外，入射电子束能量离 散度也会对测量精度产生不利影响
【doc】用于MBE中的反射式高能电子衍射仪
