IMD模内装饰

IMD模内装饰(贴标)技术

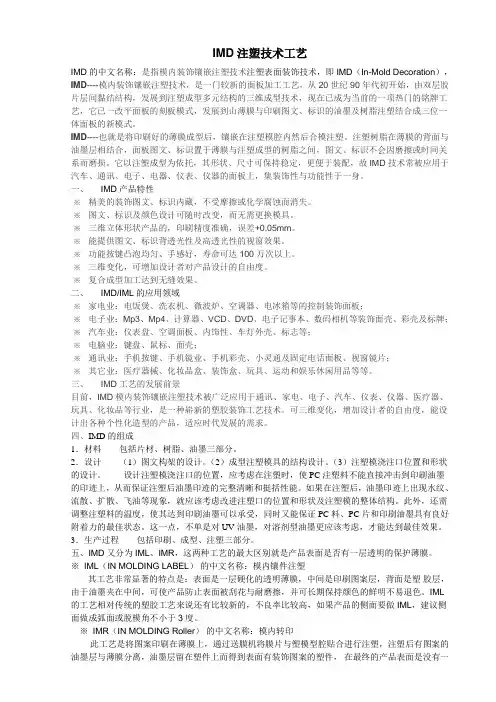

一、IMD定义：

I IMD解释：IMD的中文名称：模内装饰技术，英文名称：In-Mold Decoration，IMD是目前国际风行的表面装饰技术,表面硬化透明薄膜,中间印刷图案层，背面注塑层，油墨中间,可使产品防止表面被刮花和耐摩擦，并可长期保持颜色的鲜明不易退色。IMD包含IML,IMF,IMR IML：IN MOLDING LABEL ﹝无拉伸,曲面小，用于2D产品﹞IMF：IN MOLDING FILM ﹝适合高拉伸产品，3D 产品﹞IMR：IN MOLDING ROLLER ﹝产品表面薄膜去掉，只留下油墨在产品表面。)

IML,IMF与IMR区别（表面是否留下一层薄膜）

传统的塑料加工技术已渐渐无法满足新时代的需求，轻、薄、短小的消费性电子产品及环保意识的抬头,IMD技术就是在这个基础上应运而生。由於(IMD) 之优点适合於3C、家电、LOGO铭板及汽车零件之塑料产品，特别是目前流行的手机外壳及各式仪表面板。世界各先进厂商如德国Bayer、美国GE、均全面在开发此制程。

(IMD)模内装饰是一种相对新的自动化生产工艺，与其他工艺相比(IMD)能减化生产步骤和减少拆件组成部件，因此能快速生产节省时间和成本，同时还具有提高质量，增加图像的复杂性和提高产品耐久性优点应用在产品外观上，(IMD)是目前最有效率的方法,它是在薄膜表面上施以印刷、高压成型、冲切，最後与塑料结合成型，免除二次作业程序及其人力工时，尤其一般在需背光、多曲面、仿金属、发线处理、逻辑光纹、肋骨干涉...等印刷喷漆制程无法处理的时候,更是使用IMD制程的时机。

（IMD) 模内装饰可以取代许多传统的制程，如热转印、喷涂、印刷、电镀等外观装饰方法。尤其是需要多种色彩图像、背光等相关产品。

IMD的第二个含义（swept tones）

是在互调失真（扫描信号），单位％，越小越好，理想值为o

IML工艺介绍

摘要: 本文主要介绍IML成型的原理及工艺，并对IML和IMD工艺作了对比分析，总结出IML工艺的优缺点。资料来自网上收集整理而成,供大家参考

关键词: IML IMD 成型工艺

一 .IML的概念

IMD（In-Mold Decoration）是一种在注塑模具内放置Film薄膜来装饰塑胶外观表面的新技术。目前IMD有两种制造方法，一种是把印刷好的Film薄膜制作成循环滚筒卷状带,安装到注塑机和注塑模具内,象标签Label贴到前模面上全自动地循环带移动式的生产出来;即人称之为IMD(在模具内转印注塑）。

另一种是把Film薄膜印刷好经过成型机Forming成型，再经过剪切后放置到注塑模具内生产出来的。即称之为IML（在模具内贴膜注塑）。此Film一般可分为三层：基材（一般是PET）、油墨层（INK）、胶合材料（多为一种特殊的粘合胶）。

当注塑完成后，通过粘合胶作用使Film和塑胶紧密结合融为一体，由于本身正表面覆耐磨保护膜的PET在最外层，有耐磨和耐刮伤的作用，其表面硬度可达到3H，而且会越摸越亮。其中注塑材料多为PC、PMMA、PBT等等。如下图：

二、IML的工艺工序

裁料---平面印刷---油墨干燥固定---贴保护膜---冲定位孔---热成型---剪切外围形状---材料注塑成型工艺流程如下图：具体说明如下：1)裁料：把卷状的薄膜Film裁剪成已设计好尺寸的方形块，供印刷、成型工序用。

2)平面印刷：根据要求的图标、文字制造成菲林网，在裁剪好的薄膜Film方形块上印刷图标、文字。

3)油墨干燥固定：把印刷好的薄膜Film方形放置在高温烤炉里干燥，目的是固定IML油墨。

4)贴保护膜：避免在冲定位孔工序时弄花已印刷好的薄膜Film表面，有时需贴上单层或双层保护膜。

5)冲定位孔：热成型的定位孔一定要冲准。剪切工序的定位孔有时也要事先冲孔。

6)热成型（高压或铜模）：把印刷好的薄膜加热后，用高压机或铜模在预热状态下成型。

7)剪切外围形状：把成型好的立体薄膜的废料剪切掉。

8)材料注塑：把成型后跟前模立体形状一模一样的薄膜放到前模上，注塑出IML成品。

三、IML工艺的优点和缺点

优点：

1) 胶片制作周期短，可表现多重色彩；

2) 在生产中可以随时更改图案及颜色；

3) IML最外层是FILM，油墨丝印于中间层，外表光洁美观，越摸越光亮，具有优良的抗刮性；

4) IML生产批量数量很灵活，适合多品种小量生产

缺点：

1) 前期周期长；

2) 易产生胶片脱落、扭曲变形等情况；

3) 产品不良率高。

四、IML设计注意事项：

1) 注塑厚度:建议平均肉厚不低于1.2 mm（不含Film为1.0 mm）

2) Film厚度规格为：0.1 mm、0.125 mm、0.175 mm

3) Film单片印刷，较适合少量多样的设计场合

4) 外观颜色为亮银，电镀银等金属感的颜色不适用此种做法，容易造成Film因高低温剥离

5) Film外缘尺寸大小与模具模腔尺寸有绝对关系，太小或太大会造成模腔射出拉伸产生边缘漏白

6) Lens上圆孔最小直径Φ1.0 mm

7) Lens P.L位置一般于Lens底部，如果因拔模角的问题可于Film被覆下缘0.2 mm的位置

8) Lens的拔模角度一般为3º

9) 对于Lens外观高低落差的情形，Film必须于事前先外观成型；

10) 圆角的设计：IML成形的外观，无法造成锐利的外型，外观轮廓应避免锐角，因此在设计中不能有尖的锐角，产品的转角处都必须有一个圆角（至少需有0.3R）

11) 包边问题：包边指的是覆膜同塑胶接合的边缘的部位。此边缘在注塑成型后不可能做到非常的整齐，因此，我们在设计应用IML的产品的时候，可以将该包边用塑胶件挡住

12) 表面耐磨硬度要求：3H以上

五、IML与IMD的特点比较

1 IMD适用于批量大的（10万）以上；

IML生产批量数量很灵活；

2 IMD图案立体成型高度不超过1.5MM的IMD产品

IML能加工各种复杂的三维制作，如：平面、曲面、包边等各种产品，3D图案立体成型高度可达40MM

3 IMD产品，因油墨丝印于表面，故字体不易被摸掉；
