机器人运动学63213ppt
合集下载
机器人技术基础课件第三章-机器人运动学精选全文完整版
03T 01T12T 23T
如此类推，对于六连杆机器人，有下列矩阵：
06T 01T 12T 23T 34T 45T 56T
3.2 3.2 机械手运动学方程
26
0 6
T
3.1.4 连杆变换矩阵及其乘积
06T 01T12T 23T 34T 45T 56T
机器人运动学方程
此式右边表示了从固定参考系到手部坐标系的各连杆
一个六连杆机械手可具有六个自由度，每个连杆含 有一个自由度，并能在其运动范围内任意定位与定向。 其中三个自由度用于规定位置，而另外三个自由度用 来规定姿态。
8
3.1.1 连杆坐标系
机械手的运动方向
机器人手部的位置和姿态也可以
用固连于手部的坐标系{B}的位姿
来表示
关节轴为ZB， ZB轴的单位方向 矢量α称为接近矢量，指向朝外。
(1) 坐标系｛i-1｝绕xi-1轴转角αi-1，使Zi－1与Zi平行，算子为Rot(x, αi-1) ； (2) 沿Xi-1轴平移ai-1，使Zi－1和Zi共线， 算子为Trans(ai-1,0,0)； (3)绕Zi轴转角θi; 使得使Xi－1与Xi平行, 算子为Rot(z,θi)；
(4) 沿Zi轴平移di。使得i-1系和i系重合, 算子为Trans(0,0,di)。
3.2.1 机器人正运动学方程
连杆 i 1
2
3
连杆长 度ai-1
0
a0
a1
连杆偏距 di 0
0
d2
连杆扭角 αi-1 00
00
-900
关节角 θi
θ1(00) θ2(00) θ3(00)
3.2.1 机器人正运动学方程
该3自由度机器人的运动学方程为：
如此类推，对于六连杆机器人，有下列矩阵：
06T 01T 12T 23T 34T 45T 56T
3.2 3.2 机械手运动学方程
26
0 6
T
3.1.4 连杆变换矩阵及其乘积
06T 01T12T 23T 34T 45T 56T
机器人运动学方程
此式右边表示了从固定参考系到手部坐标系的各连杆
一个六连杆机械手可具有六个自由度，每个连杆含 有一个自由度，并能在其运动范围内任意定位与定向。 其中三个自由度用于规定位置，而另外三个自由度用 来规定姿态。
8
3.1.1 连杆坐标系
机械手的运动方向
机器人手部的位置和姿态也可以
用固连于手部的坐标系{B}的位姿
来表示
关节轴为ZB， ZB轴的单位方向 矢量α称为接近矢量，指向朝外。
(1) 坐标系｛i-1｝绕xi-1轴转角αi-1，使Zi－1与Zi平行，算子为Rot(x, αi-1) ； (2) 沿Xi-1轴平移ai-1，使Zi－1和Zi共线， 算子为Trans(ai-1,0,0)； (3)绕Zi轴转角θi; 使得使Xi－1与Xi平行, 算子为Rot(z,θi)；
(4) 沿Zi轴平移di。使得i-1系和i系重合, 算子为Trans(0,0,di)。
3.2.1 机器人正运动学方程
连杆 i 1
2
3
连杆长 度ai-1
0
a0
a1
连杆偏距 di 0
0
d2
连杆扭角 αi-1 00
00
-900
关节角 θi
θ1(00) θ2(00) θ3(00)
3.2.1 机器人正运动学方程
该3自由度机器人的运动学方程为：
第二章 机器人运动学PPT课件
系的位置矢量 AP、BP具有如下变换关系
APB ARBPAPBO
（2-1-12）
15
ZA {A}
OA XA
ZB
ZC {C}
{B}
AP
BP YB
OB(OC)
YC
P A
BO XC YA
XB
图2.1.4 平移加旋转变换 注：坐标系{C}为过渡坐标系
16
2.齐次变换
一般情况下，刚体的运动是转动和平移的复合运 动，为了用同一矩阵既表示转动又表示平移，因此引 入齐次坐标变换矩阵。
28
X
偏转
Z
横滚
O船
Y
俯仰
偏转
X
Z
横滚
O
夹手
Y
俯仰
（a）
(b)
图2.1.11 RPY角的定义
29
§2.2 操作臂运动学
一、机械手位置和姿态的表示
图2.2.1所示为机器人的一个机械手。 描述机械手方位的坐标系置于手指尖的 中 位心置，可其以用原矢点量由矢p在量固p表定示坐。标机系械的手坐的标 表示为
H
0
1
0
b
称为平移的齐次变换矩阵，又可表示为
0 0 1 c
0
0
0
1
HTraa,b n,c)s。(矩阵中的第四列为平移参考矢量的齐次坐标。
19
Z
V
U
P
O
Y
X 图2.1.5 平移的齐次变换
20
例平2移.1，求向平量移U 后i得3到j的5k向沿量向V量 。P 3i7jk
解：
1 0 0 3 1 4
系，首先需要用两个参数对每个连杆进行描述。 如图2.2.2所示，对于任意一个两端带有关节i和
电机拖动技术基础第三章机器人的运动学PPT课件
第三章 机器人的运动学
►3.1 刚体的位姿描述 ►3.2 坐标变换 ►3.3 齐次坐标和齐次变换 ►3.4 变换方程和欧拉角 ►3.5 机器人运动学的正问题和逆问题
3.1 刚体的位姿描述
一、位姿的定义
刚体参考点的位置（坐标系的位置）和刚体的姿态统称为刚体的位姿。
(为描述机器人本身的各个连杆之间.机器人和环境之间的运动关系,将
n
n o a
手爪的方位由旋转矩阵R规定。
R n
o
a
手爪的位置由位置矢量 p
规定。
代表手p 爪坐标系的原点。
则手爪的位姿可由四个矢量
来 来描述。
noa p
记为:
T n o a p
3.2 坐标变换
定义：由于空间中任意点P在不同坐标系中的描述不同，所以需要 研究从一个坐标系的描述到另一个坐标系的描述之间的变换关，通 常称为坐标变换。
{S}代表工作站(操作台)坐标系(工作站框)
{G}代表目标坐标系(目标框) 它们之间的位姿关系用相应的齐次变换来描述。图3-6 机器人与环境坐标系
B S
T描述工作站框{S}相对于基座{B}的位姿，
S G
T描述目标框{G}相对于工作站{S}的位姿。
对物体进行操作时(搬运或装配机器人)，工具框{T}相对目标框{G} 的位姿 直接GT T 影响操作效果。 是机GT T器人控制和轨迹规划的对象。
=
相对于固定坐标系运动 相对于活动坐标系运动
2.变换过程的可逆性
齐次坐标变换过程是可逆的. 若有 ，则逆变换
。
所以有 I44BATABT A B0R BP 1AO BA0R AP 1BO
A BR0BAR
A BRAPB1OBPAO
►3.1 刚体的位姿描述 ►3.2 坐标变换 ►3.3 齐次坐标和齐次变换 ►3.4 变换方程和欧拉角 ►3.5 机器人运动学的正问题和逆问题
3.1 刚体的位姿描述
一、位姿的定义
刚体参考点的位置（坐标系的位置）和刚体的姿态统称为刚体的位姿。
(为描述机器人本身的各个连杆之间.机器人和环境之间的运动关系,将
n
n o a
手爪的方位由旋转矩阵R规定。
R n
o
a
手爪的位置由位置矢量 p
规定。
代表手p 爪坐标系的原点。
则手爪的位姿可由四个矢量
来 来描述。
noa p
记为:
T n o a p
3.2 坐标变换
定义：由于空间中任意点P在不同坐标系中的描述不同，所以需要 研究从一个坐标系的描述到另一个坐标系的描述之间的变换关，通 常称为坐标变换。
{S}代表工作站(操作台)坐标系(工作站框)
{G}代表目标坐标系(目标框) 它们之间的位姿关系用相应的齐次变换来描述。图3-6 机器人与环境坐标系
B S
T描述工作站框{S}相对于基座{B}的位姿，
S G
T描述目标框{G}相对于工作站{S}的位姿。
对物体进行操作时(搬运或装配机器人)，工具框{T}相对目标框{G} 的位姿 直接GT T 影响操作效果。 是机GT T器人控制和轨迹规划的对象。
=
相对于固定坐标系运动 相对于活动坐标系运动
2.变换过程的可逆性
齐次坐标变换过程是可逆的. 若有 ，则逆变换
。
所以有 I44BATABT A B0R BP 1AO BA0R AP 1BO
A BR0BAR
A BRAPB1OBPAO
第七章 机器人运动学ppt课件
Ai Ai-1
编辑版pppt
8
➢ 杆件参数的定义—— 、li 、 i 和di i
由运动学的观点来看，杆件保持其两端关节间的形态
不变，这种形态由两个参数决定：杆件长度 li 和杆件扭
转角 i 。杆件的相对位置关系，由另外两个参数决定：
杆件的距离 di 和杆件的回转角 i 。
li — 关节 Ai 轴和 Ai+1 轴线公法线的长度。
li
i zi
yi
xi oi
绕 xi 轴转 i 角度，两
坐标系完全重合．
li 1
di
zi1 oi1
yi1
i
xi1
i 1 A i R ( z i 1 ,i ) T r a n s ( z i 1 , d 编i ) 辑T 版pr ppa t n s ( x i , l i ) R ( x i ,i )
机器人技术及空间应用

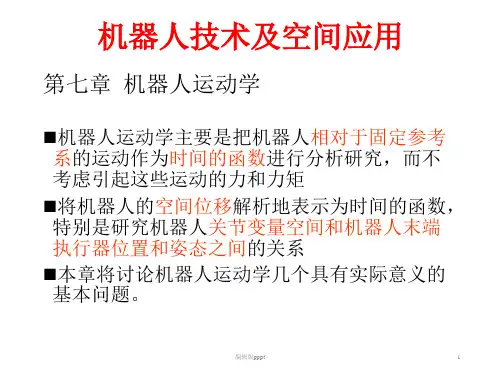

第七章 机器人运动学
机器人运动学主要是把机器人相对于固定参考 系的运动作为时间的函数进行分析研究，而不 考虑引起这些运动的力和力矩 将机器人的空间位移解析地表示为时间的函数， 特别是研究机器人关节变量空间和机器人末端 执行器位置和姿态之间的关系 本章将讨论机器人运动学几个具有实际意义的 基本问题。
• 并联机器人：刚性好，负载大，误差不积累，工作空间 小，姿态范围不大。
• 本章讲解以串联机器人为主。
编辑版pppt
3
§7.1.2 运动学研究的问题
Where is my hand?
Direct Kinematics HERE!
运动学正问题
运动学逆问题
How do I put my hand here?
ny
z
n0x
编辑版pppt
8
➢ 杆件参数的定义—— 、li 、 i 和di i
由运动学的观点来看，杆件保持其两端关节间的形态
不变，这种形态由两个参数决定：杆件长度 li 和杆件扭
转角 i 。杆件的相对位置关系，由另外两个参数决定：
杆件的距离 di 和杆件的回转角 i 。
li — 关节 Ai 轴和 Ai+1 轴线公法线的长度。
li
i zi
yi
xi oi
绕 xi 轴转 i 角度，两
坐标系完全重合．
li 1
di
zi1 oi1
yi1
i
xi1
i 1 A i R ( z i 1 ,i ) T r a n s ( z i 1 , d 编i ) 辑T 版pr ppa t n s ( x i , l i ) R ( x i ,i )
机器人技术及空间应用
第七章 机器人运动学
机器人运动学主要是把机器人相对于固定参考 系的运动作为时间的函数进行分析研究，而不 考虑引起这些运动的力和力矩 将机器人的空间位移解析地表示为时间的函数， 特别是研究机器人关节变量空间和机器人末端 执行器位置和姿态之间的关系 本章将讨论机器人运动学几个具有实际意义的 基本问题。
• 并联机器人：刚性好，负载大，误差不积累，工作空间 小，姿态范围不大。
• 本章讲解以串联机器人为主。
编辑版pppt
3
§7.1.2 运动学研究的问题
Where is my hand?
Direct Kinematics HERE!
运动学正问题
运动学逆问题
How do I put my hand here?
ny
z
n0x
1(第二章机器人运动学)PPT课件
第二章 机器人运动学
(Robot Kinematics) (Manipulator Kinematics)
刘志远、刘海峰
30.10.2020
1
Degree of Freedom (DOF)
30.10.2020
end-effector
2
机器人各连杆视作刚体
g2 (t) Joint angle Link g1(t)
U
system (OXYZ)
x
– Rotated coordinate system (OUVW)
U
A point P in the space can be represented by its coordinates
x
with respect to both coordinate systems.
正交变换
30.10.2020
11
Remark: geometric interpretation of rotation matrices.
Z W
p pu pv pw T
Z W
T
pw pv
p pu
O
U X
Y
V
O
X
U
V Y
px pu
pu
py
R
pv
r1
r2
r3
pv
p 30.10.2020
Actuator
End-effector
关g (节t) 角[g 1 g((tt))g [g 2( 1t() t) g g n 2 (t(t))T T ] ]。若为n自由度的机械手则
30.10.2020
3
2.1 引言(Introduction)
(Robot Kinematics) (Manipulator Kinematics)
刘志远、刘海峰
30.10.2020
1
Degree of Freedom (DOF)
30.10.2020
end-effector
2
机器人各连杆视作刚体
g2 (t) Joint angle Link g1(t)
U
system (OXYZ)
x
– Rotated coordinate system (OUVW)
U
A point P in the space can be represented by its coordinates
x
with respect to both coordinate systems.
正交变换
30.10.2020
11
Remark: geometric interpretation of rotation matrices.
Z W
p pu pv pw T
Z W
T
pw pv
p pu
O
U X
Y
V
O
X
U
V Y
px pu
pu
py
R
pv
r1
r2
r3
pv
p 30.10.2020
Actuator
End-effector
关g (节t) 角[g 1 g((tt))g [g 2( 1t() t) g g n 2 (t(t))T T ] ]。若为n自由度的机械手则
30.10.2020
3
2.1 引言(Introduction)
工业机器人的运动学PPT课件
系{B}的位姿来表示,如图所示。
手部的位姿可用(4×4)矩阵 表示为：
nx ox ax px [ n o a p ]= ny oy ay py
nz oz az pz 0 001
精选PPT课件
10
例2-3 图表示手部抓握物体 Q ,物体为边长2个单位的 正立方体,写出表达该手部位姿的矩阵式。
解
因为物体 Q 形心与手部坐标系 O ′X ′Y′ Z′的坐标原点 O ′相重合,所 以手部位置的(4×1)列阵为
定坐标系中的位置可用A1和A2的乘积来表示：T2 =A1A2。 若A3矩阵表示第三个连杆坐标系相对于第二个连杆坐标系
的位置，则有：T3=A1A2A3。如此类推，对于六连杆机器人，有 下列T6矩阵：T6=A1A2A3A4A5A6 。
cθn -sθncαn sθnsαn ancθn
= sθn cθncαn -cθnsαn ansθn
0
sαn
cαn
dn
0
0
0 1 精选PPT课件
18
2.4 工业机器人运动学方程
一 机器人运动学方程
通常把描述坐标系与下一个连杆间的相对关系的齐次变换
矩阵叫做A变换矩阵或A矩阵。如果A1矩阵表示第一个连杆坐 标系相对于固定的坐标系的位置，A2矩阵表示第二个连杆坐标 系相对第一连杆坐标系的位置，那么第二个连杆坐标系 在固
解
XB的方向列阵: n=[cos30°cos60°cos90°0] T
=[0.866 0.500 0.000 0] T
YB的方向列阵: o=[cos120°cos30°cos90°0] T
=[-0.500 0.866 0.000 0] T
ZB的方向列阵: a =[0.000 0.000 1.000 0] T
手部的位姿可用(4×4)矩阵 表示为：
nx ox ax px [ n o a p ]= ny oy ay py
nz oz az pz 0 001
精选PPT课件
10
例2-3 图表示手部抓握物体 Q ,物体为边长2个单位的 正立方体,写出表达该手部位姿的矩阵式。
解
因为物体 Q 形心与手部坐标系 O ′X ′Y′ Z′的坐标原点 O ′相重合,所 以手部位置的(4×1)列阵为
定坐标系中的位置可用A1和A2的乘积来表示：T2 =A1A2。 若A3矩阵表示第三个连杆坐标系相对于第二个连杆坐标系
的位置，则有：T3=A1A2A3。如此类推，对于六连杆机器人，有 下列T6矩阵：T6=A1A2A3A4A5A6 。
cθn -sθncαn sθnsαn ancθn
= sθn cθncαn -cθnsαn ansθn
0
sαn
cαn
dn
0
0
0 1 精选PPT课件
18
2.4 工业机器人运动学方程
一 机器人运动学方程
通常把描述坐标系与下一个连杆间的相对关系的齐次变换
矩阵叫做A变换矩阵或A矩阵。如果A1矩阵表示第一个连杆坐 标系相对于固定的坐标系的位置，A2矩阵表示第二个连杆坐标 系相对第一连杆坐标系的位置，那么第二个连杆坐标系 在固
解
XB的方向列阵: n=[cos30°cos60°cos90°0] T
=[0.866 0.500 0.000 0] T
YB的方向列阵: o=[cos120°cos30°cos90°0] T
=[-0.500 0.866 0.000 0] T
ZB的方向列阵: a =[0.000 0.000 1.000 0] T
《机器人运动学》课件
机器人正向运动学建模
正向运动学
根据机器人关节参数，计算机器人末端执行器在笛卡尔坐标 系中的位置和姿态的过程。
正向运动学模型
描述机器人末端执行器位置和姿态与关节参数之间关系的数 学模型。
机器人逆向运动学建模
逆向运动学
已知机器人末端执行器在笛卡尔坐标系中的位置和姿态，求解机器人关节参数 的过程。
逆向运动学模型
02
它主要关注机器人在三维空间中 的位置和姿态，以及如何通过关 节运动来实现这些位置和姿态的 变化。
机器人运动学的研究内容
机器人位姿表示
研究如何用数学表达式表示机 器人在三维空间中的位置和姿
态。
运动学方程
建立机器人末端执行器位姿与 关节状态之间的数学关系，即 运动学方程。
运动学逆解与正解
研究如何通过给定的位姿求解 关节状态（逆解），以及如何 通过给定的关节状态求解位姿 （正解）。
关节坐标系
基于机器人关节建立的坐标系，常用于描述机器 人的关节运动状态。
工作坐标系
基于机器人工作需求建立的坐标系，常用于描述 机器人末端执行器的位置和姿态。
CHAPTER 03
机器人运动学建模
齐次变换与坐标变换
齐次变换
描述空间中物体位置和方向变化的数 学工具，包括平移和旋转。
坐标变换
将一个坐标系中的位置和方向信息转 换到另一个坐标系中的过程，涉及到 齐次变换的应用。
关节空间的轨迹规划
定义
关节空间是指机器人的各个关节角度 构成的坐标系，关节空间的轨迹规划 是指通过控制机器人的关节角度来实 现机器人的运动。
方法
常用的方法包括多项式插值、样条曲 线插值等，通过设定起始和目标位置 的关节角度，计算出一条平滑的关节 角度路径。
第三章机器人运动学PPT课件
用一组关节变量(di或i)来描述。这组变量通常称为关节矢量或关节坐标，
由这些矢量描述的空间称为关节空间。
• 正向运动学：关节空间末端笛卡儿空间，单射 • 逆向运动学：末端笛卡儿空间关节空间，复射
不同的关节空间，相同的 末端笛卡儿空间
关节空间与末端笛卡儿空 间映射关系
第三章 机器人的运动学
3.1 工业机器人运动学
，它的齐
次坐标就是
，即满足Px=ωPx/ω，Py=ωPy/ω，
Pz=ωPz/ω（ω是非零整数）。可以看出，在三维直角坐标系中，
由于ω取值的不同，一个点的齐次坐标的表达不唯一。
齐次坐标不仅可以规定点的位置（ω为非零整数），还可以
用来规定矢量的方向（第四个元素为零时）。列向量
(
）表示空间的无穷远点，a，b和c称为它的方向
单位主矢量相对于坐标系{A}的方向余弦组成：
xB
yB
zB
xA
yA
zA
其中：co scoxB s ,xA ()
既表示了刚体F在{A}系中的方位，也描述了{B}系在{A}系中的 姿态。
3.1.2.2 坐标变换
一、坐标平移
如图3-5，坐标系{B}与{A} 方向相同，但原点不重合。
图3-5 坐标平移
此式称为平移方程。其中 是B系中的原点在A系中的表示。
0
0
0
1
1
1
给定坐标系{A}，{B}和{C}，已知{B}相对{A}的描述为 ，
{C}相对{B}的描述为
AP A BTBP BPC BTCP APC ATCP
，则有
APA BTC BTCP
CATABTCBT
从而定义复合变换
。
同理得出：
由这些矢量描述的空间称为关节空间。
• 正向运动学：关节空间末端笛卡儿空间，单射 • 逆向运动学：末端笛卡儿空间关节空间，复射
不同的关节空间，相同的 末端笛卡儿空间
关节空间与末端笛卡儿空 间映射关系
第三章 机器人的运动学
3.1 工业机器人运动学
，它的齐
次坐标就是
，即满足Px=ωPx/ω，Py=ωPy/ω，
Pz=ωPz/ω（ω是非零整数）。可以看出，在三维直角坐标系中，
由于ω取值的不同，一个点的齐次坐标的表达不唯一。
齐次坐标不仅可以规定点的位置（ω为非零整数），还可以
用来规定矢量的方向（第四个元素为零时）。列向量
(
）表示空间的无穷远点，a，b和c称为它的方向
单位主矢量相对于坐标系{A}的方向余弦组成：
xB
yB
zB
xA
yA
zA
其中：co scoxB s ,xA ()
既表示了刚体F在{A}系中的方位，也描述了{B}系在{A}系中的 姿态。
3.1.2.2 坐标变换
一、坐标平移
如图3-5，坐标系{B}与{A} 方向相同，但原点不重合。
图3-5 坐标平移
此式称为平移方程。其中 是B系中的原点在A系中的表示。
0
0
0
1
1
1
给定坐标系{A}，{B}和{C}，已知{B}相对{A}的描述为 ，
{C}相对{B}的描述为
AP A BTBP BPC BTCP APC ATCP
，则有
APA BTC BTCP
CATABTCBT
从而定义复合变换
。
同理得出：
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
0
0 1 0
0 1
-
二、齐次坐标和变换矩阵
齐次坐标是用n +l 维坐标来描述n维空间中的位置，其 第n+1个分量（元素） ω称为比例因子。
P=(ωPx, ωPy , ωPz , ω)T
在机器人学的应用中，一般将比例因子取为1。
机器人系统运动分析中，齐次变换矩阵写成以下形式：
T=
R3×3 P3×1 O1×3 I1×1
Z R3
T3
T2
Y
T1
R2
X R1
-
机动度：Degree of Mobility
关节：Joint
连杆：Link
自由度由机动度构成,
23 4
机动度不一定是自由度. 1
5
5个机动度，2个自由度
-
§2.2 机器人位置与姿态的描述 (The Description of Position and Posture)
-
串联杆型机械手是由一 系列通过连杆与其活动关节 连接在一起所组成 。
= 旋转矩阵3×3 位置矢量3×1
O1×3
1
-
若三维空间的位置矢量P表示成齐次坐标，即
P = px py pz 1 T ,
10
00
cosβ 0 sinβ 0
Tx，α = 0 cosα - sinα 0 0 sinα cosα 0
Ty，β = 0
1 00
- sinβ 0 cosβ 0
00
01
0 0 01
即： Pxyz=R Puvw
-
由矢量分量的定义有：Puvw= pu iu + pv jv + pw kw
pu、pv、pw分别表示P沿Ou、Ov、Ow 轴的分量
Px = ix˙P = ix ˙iu pu+ ix ˙jv pv+ix ˙kw pw Py = iy˙P = iy˙iu pu+ iy ˙jv pv+iy ˙kw pw Pz = iz˙P = iz˙iu pu+ iz ˙jv pv+iz ˙kw pw
ix ˙iu ix ˙jv ix ˙kw 1 0 0
Rx, α = iy˙iu iy ˙jv iy ˙kw = 0 cosα - sinα
iz˙iu iz ˙jv iz ˙kw
0 sinα cosα
向量点乘：a· b=|a|·|b| · cos(a)
-
类似地，绕Oy 轴转动φ角和绕Oz 轴转θ角的3×3旋转矩阵分别
z
0
Z 0Tn
y
E
B
•
x
G
一个物体与机械手
-
位置与姿态的表示
位置描述：位置矢量(position vector)
直角坐标系{A}, 位置矢量Ap
矩阵表示
px
zA p
A
p
py
Ap
pz
矢量和表示
oA
yA
xA
A
p
pxi
py
j
pzk
矢量的模 p px2 py2 pz2 ，单位矢量
将上式写成矩阵形式：
Px = ix ˙iu ix ˙jv ix ˙kw Pu Py = iy˙iu iy ˙jv iy ˙kw Pv Pz = iz˙iu iz ˙jv iz ˙kw Pw
Pxyz=R Puvw 同样，也有Puvw=QPxyz， Q＝R－1 ＝RT
-
如果Ouvw坐标系统绕Ox轴转动α角，变换矩阵Rx, α称为 绕Ox轴转动α角的旋转矩阵，此时ix=iu ，
cosθ - sinθ 0 0
Tz，θ = sinθ cosθ 0 0 Ttran =
0
0 10
0
0 01
1 0 0 dx 0 1 0 dy
0 0 1 dz
0 001
Pxyz = T Puvw
-
课前提问：
（1）什么是机器人运动学的正问题和逆问题？ （2）机器人的坐标变换矩阵的一般形式是什
么？ （3）连续的变换矩阵，什么情况下依次左乘、
-
一、机器人坐标系变换(Coordinate Transformation) Ouvw ：Puvw=（Pu , Pv , Pw）T Oxyz ：Pxyz=（Px , Py , Pz）T
当Ouvw坐标系绕一轴线转动后， 均可通过一个3x3旋转矩阵R 将原坐标Puvw变换到Oxyz系中 的坐标Pxyz ，
R=Rz,θRy,φRx,α
-
例题：求表示绕Oy轴转φ角，然后绕Ow 轴转θ角，再绕Ou轴转α角的合成旋转 矩阵。
R Ry, Rw, Ru,
c 0 s c s 01 0 0
பைடு நூலகம்
0
1
0 s
c
00
c
s
s0 0 c 0 0 10 s c
cc
s
sc
ss csc cc
ssc cs
css sc
cs
cc sss
-
例题：坐标系{B}的初始位姿与参考坐
标系{A}相同，坐标系{B} 相对于{A}的 zA轴旋转30，再沿{A}的xA轴移动12，沿 {A}的yA轴移动6。求旋转矩阵。 解：
c30 s30 0 0.866 0.5 0
R
R(z,
30)
s30
c30
0
0.5
0.866 0
创新设计作业:
设计一种类人教学机器人。要求机器人具有类似人的四肢， 单片机控制。给出总体的设计方案、机械结构和传动方案、 选择合适的传感器、控制方案。
-
第2章 机器人运动学 (Kinematics of Robots)
➢ 引言 ➢ 机器人位置与姿态的描述 ➢ 机器人运动学正问题 ➢ 机器人运动学逆问题 ➢ 机器人的雅可比矩阵
为，
cosφ 0 sinφ
Ry, φ = 0
10
- sinφ 0 cosφ
cosθ -sinθ 0
Rz, θ = sinθ cosθ 0
0
01
矩阵Rx, α、Ry, φ和Rz, φ称为基本旋转矩阵。
任何旋转变换可以由有限个基本旋转变换合成得到。
-
依次左乘（如果uvw对xyz旋转） 依次右乘（如果uvw绕自己的坐标轴旋转）
-
§2.1 引 言（The Introduction）
➢ 机器人运动学 正问题：定义 逆问题：定义
➢ 机器人动力学
-
基本概念（The Basic Concepts）
自由度：物体能够对坐标系进行独立运动的
数目称为自由度(DOF, degree of freedom)。
刚体具有6个自由度
➢ 三个旋转自由度 R1, R2, R3 ➢ 三个平移自由度T1, T2, T3
什么情况下依次右乘？ （4）什么是齐次坐标和齐次变换？
-
§2.3 机器人运动学正问题
(The Forward Kinematic Problem) Denavit – Hartenberg ( D - H )表示法
-
1.坐标系的建立： n关节机器人需建立n+1个坐标系，其中参
考(机座) 坐标系为O0x0y0z0,，机械手末端的坐 标系为Onxnynzn
