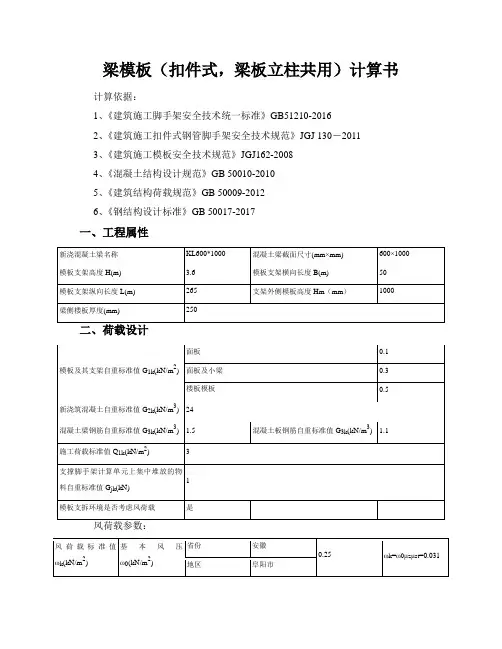

600x1000梁模板(扣件式,梁板立柱共用)计算书

梁模板（扣件式，梁板立柱共用）计算书计算依据：1、《建筑施工脚手架安全技术统一标准》GB51210-20162、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20113、《建筑施工模板安全技术规范》JGJ162-20084、《混凝土结构设计规范》GB 50010-20105、《建筑结构荷载规范》GB 50009-20126、《钢结构设计标准》GB 50017-2017一、工程属性平面图立面图四、面板验算面板类型覆面木胶合板面板厚度t(mm) 18面板抗弯强度设计值[f](N/mm2) 15 面板抗剪强度设计值[τ](N/mm2) 1.5面板弹性模量E(N/mm2) 5400 验算方式三等跨连续梁截面抵抗矩：W＝bh2/6=600×18×18/6＝32400mm3，截面惯性矩：I＝bh3/12=600×18×18×18/12＝291600mm4q1＝γ0×max[1.2(G1k+(G2k+G3k)×h)+1.4Q1k，1.35(G1k+(G2k+G3k)×h)+1.4φc Q1k]×b=1×max[1.2×(0.1+(24+1.5)×1)+1.4×3，1.35×(0.1+(24+1.5)×1)+1.4×0.7×3]×0.6＝22.5kN/mq1静＝γ0×1.35×[G1k+(G2k+G3k)×h]×b＝1×1.35×[0.1+(24+1.5)×1]×0.6＝20.736kN/mq1活＝γ0×1.4×0.7×Q1k×b＝1×1.4×0.7×3×0.6＝1.764kN/mq2＝[1×(G1k+(G2k+G3k)×h)]×b＝[1×(0.1+(24+1.5)×1)]×0.6＝15.36kN/m简图如下：1、抗弯验算M max＝0.1q1静L2+0.117q1活L2＝0.1×20.736×0.22+0.117×1.764×0.22＝0.091kN·mσ＝M max/W＝0.091×106/32400＝2.815N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算νmax＝0.677q2L4/(100EI)=0.677×15.36×2004/(100×5400×291600)＝0.106mm≤[ν]＝L/250＝200/250＝0.8mm满足要求！3、支座反力计算设计值(承载能力极限状态)R max＝1.1q1静L+1.2q1活L＝1.1×20.736×0.2+1.2×1.764×0.2＝4.985kN标准值(正常使用极限状态)R'max＝1.1q2L＝1.1×15.36×0.2＝3.379kN五、小梁验算小梁类型钢管小梁截面类型(mm) Φ48.3×3.0小梁计算截面类型(mm) Φ48×2.8 小梁抗弯强度设计值[f](N/mm2) 205小梁抗剪强度设计值[τ](N/mm2) 125 小梁截面抵抗矩W(cm3) 4.25小梁弹性模量E(N/mm2) 206000 小梁截面惯性矩I(cm4) 10.19面板传递给小梁q1＝4.985/0.6＝8.309kN/m小梁自重q2＝1×1.35×(0.3-0.1)×0.2＝0.054kN/m梁左侧楼板及侧模传递给小梁荷载F1=1×max[1.2 ×(0.5+(24+1.1)×0.25)+1.4×3，1.35 ×(0.5+(24+1.1)×0.25)+1.4×0.7×3]×(0.4-0.6/2)/2×0.2+1×1.35×0.5×(1-0.25)×0.2＝0.225kN梁右侧楼板及侧模传递给小梁荷载F2=1×max[1.2 ×(0.5+(24+1.1)×0.25)+1.4×3，1.35×(0.5+(24+1.1)×0.25)+1.4×0.7×3]×((0.8-0.4)-0.6/2)/2×0.2+1×1.35×0.5×(1-0.25)×0.2＝0.225kN正常使用极限状态：面板传递给小梁q1＝3.379/0.6＝5.632kN/m小梁自重q2＝1×(0.3-0.1)×0.2＝0.04kN/m梁左侧楼板及侧模传递给小梁荷载F1=(1×0.5+1×(24+1.1)×0.25)×(0.4-0.6/2)/2×0.2+1×0.5×(1-0.25)×0.2＝0.143kN 梁右侧楼板及侧模传递给小梁荷载F2=(1×0.5+1×(24+1.1)×0.25)×((0.8-0.4)-0.6/2)/2×0.2+1×0.5×(1-0.25)×0.2＝0.143kN 计算简图如下：承载能力极限状态正常使用极限状态1、抗弯验算小梁弯矩图(kN·m)σ=M max/W=0.056×106/4250=13.071N/mm2≤[f]=205N/mm2 满足要求！2、抗剪验算小梁剪力图(kN)V max＝1.253kNτmax=2V max/A=2×1.253×1000/398＝6.297N/mm2≤[τ]=125N/mm2满足要求！3、挠度验算小梁变形图(mm)νmax＝0.007mm≤[ν]＝L/250＝267/250＝1.068mm满足要求！4、支座反力计算承载能力极限状态R1＝0.374kN，R2＝2.365kN，R3＝2.365kN，R4＝0.374kN正常使用极限状态R'1＝0.248kN，R'2＝1.6kN，R'3＝1.6kN，R'4＝0.248kN六、主梁验算主梁类型钢管主梁截面类型(mm) Φ48.3×3.0 主梁计算截面类型(mm) Φ48×2.8 主梁抗弯强度设计值[f](N/mm2) 205主梁抗剪强度设计值[τ](N/mm2) 125 主梁截面抵抗矩W(cm3) 4.25主梁弹性模量E(N/mm2) 206000 主梁截面惯性矩I(cm4) 10.19主梁计算方式三等跨连续梁可调托座内主梁根数 2主梁受力不均匀系数0.6由上节可知P＝max[R2，R3]×0.6＝1.419kN，P'＝max[R2'，R3']×0.6＝0.96kN主梁计算简图一1、抗弯验算主梁弯矩图一(kN·m)σ=M max/W=0.369×106/4250=86.824N/mm2≤[f]=205N/mm2满足要求！2、抗剪验算主梁剪力图一(kN)V max＝2.235kNτmax=2V max/A=2×2.235×1000/398＝11.231N/mm2≤[τ]=125N/mm2满足要求！3、挠度验算主梁变形图一(mm)跨中νmax＝0.318mm≤[ν]＝L/250＝800/250＝3.2mm满足要求！悬臂端νmax＝0.018mm≤[ν]＝2l2/250＝2×200/250＝1.6mm满足要求！4、支座反力计算图一：R max=5.782kN用小梁的支座反力分别代入可得：承载能力极限状态图一立杆2：R2＝5.782kN，立杆3：R3＝5.782kN立杆所受主梁支座反力依次为:立杆2:P2=5.782/0.6=9.637kN,立杆3:P3=5.782/0.6=9.637kN七、纵向水平钢管验算钢管截面类型(mm) Φ48.3×3.0 钢管计算截面类型(mm) Φ48×2.8钢管截面面积A(mm2) 398 钢管截面回转半径i(mm) 16钢管弹性模量E(N/mm2) 206000 钢管截面惯性矩I(cm4) 10.19 钢管截面抵抗矩W(cm3) 4.25 钢管抗弯强度设计值[f](N/mm2) 205 钢管抗剪强度设计值[τ](N/mm2) 1251414纵向水平钢管计算简图一1、抗弯验算纵向水平钢管弯矩图一(kN·m)σ＝M max/W＝0.097×106/4250＝22.824N/mm2≤[f]=205N/mm2满足要求！2、抗剪验算纵向水平钢管剪力图一(kN)V max＝0.589kNτmax＝2V max/A=2×0.589×1000/398＝2.96N/mm2≤[τ]＝125N/mm2 满足要求！3、挠度验算纵向水平钢管变形图一(mm)跨中νmax＝0.082mm≤[ν]＝L/250＝800/250＝3.2mm满足要求！悬臂端νmax＝0.005mm≤[ν]＝2l2/250＝2×200/250＝1.6mm满足要求！4、支座反力计算图一：R max=1.524kN用小梁两侧的支座反力分别代入可得：承载能力极限状态图一：立杆1：R1=1.524kN，立杆4：R4=1.524kN八、可调托座验算两侧立杆最大受力N＝max[R1,R4]＝max[1.524,1.524]＝1.524kN≤0.85×8=6.8kN 单扣件在扭矩达到40～65N·m且无质量缺陷的情况下，单扣件能满足要求！2、可调托座验算可调托座最大受力N＝max[P2，P3]＝9.637kN≤[N]=30kN满足要求！九、立杆验算顶部立杆段：l01=kμ1(h d+2a)=1×1.386×(750+2×200)=1594mm非顶部立杆段：l02=kμ2h =1×1.755×1500=2632mmλ=max[l01，l02]/i=2632/16=164.5≤[λ]=210长细比满足要求！顶部立杆段：l01=kμ1(h d+2a)=1.155×1.386×(750+2×200)=1841mm非顶部立杆段：l02=kμ2h =1.155×1.755×1500=3041mmλ=max[l01，l02]/i=3041/16=190.062查表得：φ＝0.1992、风荷载计算M wd＝γ0×φc×γQ×Mωk=γ0×φc×γQ×(ζ2×ωk×l a×h2/10)＝1×0.6 ×1.4×(1×0.031×0.8×1.52/10)＝0.005kN·m3、稳定性计算R1＝1.524kN，P2＝9.637kN，P3＝9.637kN，R4＝1.524kN梁两侧立杆承受楼板荷载：左侧楼板传递给梁左侧立杆荷载:N边1=1×max[1.2×(0.5+(24+1.1)×0.25)+1.4×3，1.35×(0.5+(24+1.1)×0.25)+0.7×1.4×3]×(0.8+0.4-0.6/2)/2×0.8=4.439kN右侧楼板传递给梁右侧立杆荷载:N边2=1×max[1.2×(0.5+(24+1.1)×0.25)+1.4×3，1.35×(0.5+(24+1.1)×0.25)+0.7×1.4×3]×(0.8+0.8-0.4-0.6/2)/2×0.8=4.439kNN d＝max[R1+N边1，P2，P3，R4+N边2]+1×1.35×0.15×(3.6-1)＝max[1.524+4.439，9.637，9.637，1.524+4.439]+0.527＝10.164kNf d＝N d/(φA)+M wd/W＝10163.905/(0.199×398)+0.005×106/4250＝129.505N/mm2≤[f]＝205N/mm2满足要求！十、高宽比验算根据《建筑施工脚手架安全技术统一标准》GB51210-2016 第8.3.2条: 支撑脚手架独立架体高宽比不应大于3.0H/B=3.6/50=0.072≤3满足要求！十一、架体抗倾覆验算支撑脚手架风线荷载标准值:q wk=l'a×ωfk=0.8×0.648=0.518kN/m：风荷载作用在支架外侧模板上产生的水平力标准值：F wk= l'a×H m×ωmk=0.8×1×0.259=0.207kN支撑脚手架计算单元在风荷载作用下的倾覆力矩标准值M ok：M ok=0.5H2q wk+HF wk=0.5×3.62×0.518+3.6×0.207=4.105kN.m参考《规范》GB51210-2016 第6.2.17条：B2l'a(g k1+ g k2)+2ΣG jk b j≥3γ0M okg k1——均匀分布的架体面荷载自重标准值kN/m2g k2——均匀分布的架体上部的模板等物料面荷载自重标准值kN/m2G jk——支撑脚手架计算单元上集中堆放的物料自重标准值kNb j——支撑脚手架计算单元上集中堆放的物料至倾覆原点的水平距离mB2l'a(g k1+ g k2)+2ΣG jk b j =B2l'a[qH/(l'a×l'b)+G1k]+2×G jk×B/2=502×0.8×[0.15×3.6/(0.8×0.8)+0.5]+2×1×50/2=2737.5kN.m≥3γ0M ok =3×1×4.105=12.315kN.M满足要求！十二、立杆地基基础计算地基土类型素填土地基承载力特征值f ak(kPa) 140立杆垫木地基土承载力折减系数m f 1 垫板底面面积A(m2) 0.15立杆底垫板的底面平均压力p＝N/(m f A)＝10.164/(1×0.15)＝67.759kPa≤γu f ak＝1.363×140 =190.82kPa满足要求！。

200×500梁模板(120板)计算书

200×500梁模板(扣件式)计算书一、工程概况模板设计立面图模板设计平面图三、荷载设计W=bh2/6=200×152/6=7500mm3，I=bh3/12=200×153/12=56250mm4q=γGΣq Gk+1.4Σq Qk=1.35×[0.5+(24+1.5)×0.5]×0.2+1.4×(1+2)×0.2=4.418kN/m 1、抗弯验算M max=0.125ql2=0.125×4.418×0.3172=0.055kN·mσmax=M max/W=0.055×106/7500=7.399N/mm2≤f m=15N/mm2符合要求！2、抗剪验算Q max=0.625ql=0.625×4.418×0.317=0.875kNτmax=3Q max/(2bh)=3×0.875×103/(2×200×15)=0.438N/mm2≤f v=1.4N/mm2符合要求！3、挠度验算νmax=0.521ql4/(100EI)=0.521×4.418×3174/(100×6000×56250)=0.689mmνmax=0.689mm≤[ν]=min[l/150，10]=min[317/150，10]=2.113mm符合要求！1G Gk Qk=1.35×[(0.5+(24+1.5)×0.5)×0.317]+1.4×(1+2)×0.317=7.002kN/m次楞自重荷载：q2=γG Q=1.35×0.033=0.045kN/m梁左侧楼板传递给次楞荷载：F1=γGΣN Gk+1.4ΣN Qk=[1.2×(0.5+(24+1.1)×0.12)+1.4×(1+2)]×0.317×(0.6-0.2/2)/2=0.667kN梁右侧楼板传递给次楞荷载：F2=γGΣN Gk+1.4ΣN Qk=[1.2×(0.5+(24+1.1)×0.12)+1.4×(1+2)]×0.317×(1.2-0.6-0.2/2)/2=0.667kN梁左侧模板传递给次楞的荷载：F3=γGΣN Gk=1.35×0.5×0.317×(0.5-0.12)=0.081kN 梁右侧模板传递给次楞的荷载：F4=γGΣN Gk=1.35×0.5×0.317×(0.5-0.12)=0.081kN 计算简图如下：1、强度验算次楞弯矩图(kN·m)M max=0.766kN·mσmax=M max/W=0.766×106/4490=170.545N/mm2≤f m=205N/mm2符合要求！2、抗剪验算次楞剪力图(kN)Q max=1.475kNτmax=2Q max/A=2×1.475×1000/424=6.958N/mm2τmax=6.958N/mm2≤f v=125N/mm2符合要求！3、挠度验算次楞变形图(mm)νmax=4.623m m≤[ν]=min[l/150，10]=min[1200/150，10]=8mm 符合要求！4、支座反力R1=1.475kN,R2=1.475kN六、主楞(纵向水平钢管)验算12q=γG q=1.35×0.033=0.045kN/m计算简图如下：1、强度验算主楞弯矩图(kN·m)M max=0.473kN·mσmax=M max/W=0.473×106/4490=105.313N/mm2≤f m=205N/mm2 符合要求！2、抗剪验算主楞剪力图(kN)Q max=1.996kNτmax=2Q max/A=2×1.996×1000/424=9.413N/mm2τmax=9.413N/mm2≤f v=125N/mm2符合要求！3、挠度验算主楞变形图(mm)νmax =0.875mm≤[ν]=min[l/150，10]=min[950/150，10]=6.333mm 符合要求！ 4、支座反力简图支座反力依次为R 1=1.005kN,R 2=5.459kN,R 3=1.005kN七、横向水平钢管验算横向水平钢管起构造作用，不用计算八、扣件抗滑验算max 1.05×R max =1.05×5.459=5.732kN ，5.732kN≤1×12.0=12kN 在扭矩达到40～65N·m 的情况下，双扣件能满足要求！九、模板支架整体高宽比验算H/L b =2.97/15=0.198＜5 符合要求！十、立杆验算钢管计算截面 Ф48×3 截面面积A(mm 2) 424 截面回转半径i(mm)15.9 截面抵抗矩W(cm 3)4.49抗压、弯强度设计值[f](N/mm 2)2051、长细比验算h/l a '=1800/950=1.895，h/l b '=1800/950=1.895，查附录D ，得k=1.163，μ=1.368 l 0=max[kμh ，h+2a]=max[1.163×1.368×1800，1800+2×50]=2864mm λ=l 0/i=2864/15.9=181≤[λ]=210 长细比符合要求！查《规程》附录C 得 υ=0.218 2、风荷载验算1) 模板支架风荷载标准值计算l a =0.95m ，h=1.8m ，查《规程》表4.2.7得υw =0.123因风荷载沿模板支架横向作用，所以b=l a =0.95m ，b/h=0.95/1.8=0.528通过插入法求η，得η=0.97μzω0d2=1×0.45×0.0482=0.001，h/d=1.8/0.048=37.5通过插入法求μs1，得μs1=1.2因此μstw=υwμs1(1-ηn)/( 1-η)=0.123×1.2×(1-0.9730)/(1-0.97)=2.947μs=υwμstw=0.123×2.947=0.362ωk=0.7μzμsω0=0.7×1×0.362×0.45=0.114kN/m22) 整体侧向力标准值计算ωk=0.7μzμsω0=0.7×1×1×0.45=0.315kN/m23、稳定性验算K H=11) 不组合风荷载时立杆从左到右受力为(N ut＝γG∑N Gk+1.4∑N Qk)：R1=5.459+[1.2×(0.5+(24+1.1)×0.12)×0.95+1.4×(1+2)×0.95]×(0.95/2+(0.6-0.2/2)/2) +1.35×0.15×2.97=11.856kNR2=5.459+[1.2×(0.5+(24+1.1)×0.12)×0.95+1.4×(1+2)×0.95]×(0.95/2+(1.2-0.6-0.2/2)/2) +1.35×0.15×2.97=11.856kNN ut=max[R1,R2]=max[11.856, 11.856]=11.856kN1.05N ut/(υAK H)=1.05×11.856×103/(0.218×424×1)=134.677N/mm2≤[f]=205N/mm2符合要求！2) 组合风荷载时立杆从左到右受力为(N ut＝γG∑N Gk+0.85×1.4∑N Qk)：R1=11.165kN, R2=11.165kNN ut=max[R1,R2]=max[11.165, 11.165]=11.165kNM w=0.85×1.4ωk l a h2/10=0.85×1.4×0.114×0.95×1.82/10=0.042kN·m1.05N ut/(υAK H)+M w/W=1.05×11.165×103/(0.218×424×1)+0.042×106/(4.49×103)=136.136N/mm2≤[f]=205N/mm2符合要求！F k a aN1=3FH/[(m+1)L b]=3×0.127×2.97/[(14+1)×15]=0.005kNσ=(1.05N ut+N1)/(υAK H)=(1.05×11.165+0.005)×103/(0.218×424×1)=126.888N/mm2≤[f]=205N/mm2符合要求！。

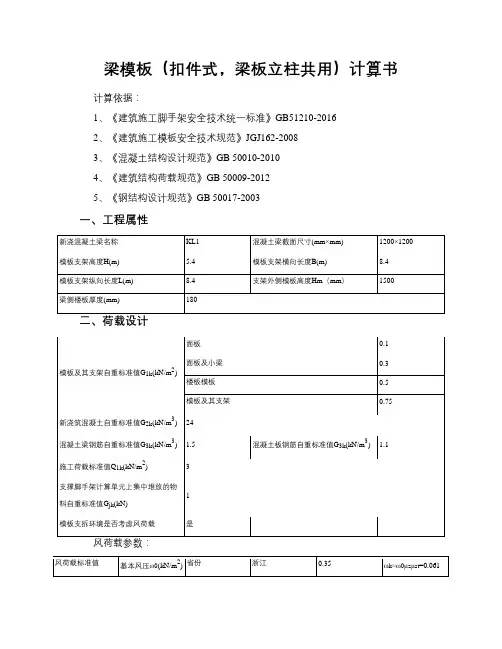

梁模板(扣件式,梁板立柱共用)计算书_20180315_200743360

梁模板（扣件式，梁板立柱共用）计算书计算依据：1、《建筑施工脚手架安全技术统一标准》GB51210-20162、《建筑施工模板安全技术规范》JGJ162-20083、《混凝土结构设计规范》GB 50010-20104、《建筑结构荷载规范》GB 50009-20125、《钢结构设计规范》GB 50017-2003一、工程属性二、荷载设计风荷载参数：三、模板体系设计设计简图如下：平面图立面图四、面板验算按三等跨连续梁计算：截面抵抗矩：W＝bh2/6=1200×18×18/6＝64800mm3，截面惯性矩：I＝bh3/12=1200×18×18×18/12＝583200mm4q1＝γ0×max[1.2(G1k+(G2k+G3k)×h)+1.4Q1k，1.35(G1k+(G2k+G3k)×h)+1.4ψc Q1k]×b=1.1×max[1.2×(0.1+(24+1.5)×1.2)+1.4×3，1.35×(0.1+(24+1.5)×1.2)+1.4×0.7×3]×1.2＝58.588kN/mq1静＝γ0×1.35×[G1k+(G2k+G3k)×h]×b＝1.1×1.35×[0.1+(24+1.5)×1.2]×1.2＝54.707kN/mq1活＝γ0×1.4×0.7×Q1k×b＝1.1×1.4×0.7×3×1.2＝3.881kN/mq2＝[1×(G1k+(G2k+G3k)×h)]×b＝[1×(0.1+(24+1.5)×1.2)]×1.2＝36.84kN/m简图如下：1、抗弯验算M max＝0.1q1静L2+0.117q1活L2＝0.1×54.707×0.1252+0.117×3.881×0.1252＝0.093kN·mσ＝M max/W＝0.093×106/64800＝1.429N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算νmax＝0.677q2L4/(100EI)=0.677×36.84×1254/(100×5400×583200)＝0.019mm≤[ν]＝L/250＝125/250＝0.5mm满足要求！3、支座反力计算设计值(承载能力极限状态)R max＝1.1q1静L+1.2q1活L＝1.1×54.707×0.125+1.2×3.881×0.125＝8.104kN标准值(正常使用极限状态)R'max＝1.1q2L＝1.1×36.84×0.125＝5.066kN五、小梁验算承载能力极限状态：面板传递给小梁q1＝8.104/1.2＝6.754kN/m小梁自重q2＝1.1×1.35×(0.3-0.1)×0.125＝0.037kN/m梁左侧楼板传递给小梁荷载F1=1.1×max[1.2 ×(0.5+(24+1.1)×0.18)+1.4×3，1.35 ×(0.5+(24+1.1)×0.18)+1.4×0.7×3]×(0.75-1.2/2)/2×0.125+1.1×1.35×0.5×(1.2-0.18)×0.12 5＝0.2kN梁右侧楼板传递给小梁荷载F2=1.1×max[1.2 ×(0.5+(24+1.1)×0.18)+1.4×3，1.35 ×(0.5+(24+1.1)×0.18)+1.4×0.7×3]×((1.5-0.75)-1.2/2)/2×0.125+1.1×1.35×0.5×(1.2-0.18)×0.125＝0.2kN正常使用极限状态：面板传递给小梁q1＝5.066/1.2＝4.221kN/m小梁自重q2＝1×(0.3-0.1)×0.125＝0.025kN/m梁左侧楼板传递给小梁荷载F1=(1×0.5+1×(24+1.1)×0.18)×(0.75-1.2/2)/2×0.125+1×0.5×(1.2-0.18)×0.125＝0.111kN 梁右侧楼板传递给小梁荷载F2=(1×0.5+1×(24+1.1)×0.18)×((1.5-0.75)-1.2/2)/2×0.125+1×0.5×(1.2-0.18)×0.125＝0.111kN计算简图如下：承载能力极限状态正常使用极限状态1、抗弯验算小梁弯矩图(kN·m)σ=M max/W=0.117×106/133333=0.874N/mm2≤[f]=11.44N/mm2满足要求！2、抗剪验算小梁剪力图(kN)V max＝1.685kNτmax=3V max/(2bh0)=3×1.685×1000/(2×80×100)＝0.316N/mm2≤[τ]=1.232N/mm2 满足要求！3、挠度验算小梁变形图(mm)νmax＝0.021mm≤[ν]＝L/250＝450/250＝1.8mm满足要求！4、支座反力计算承载能力极限状态R1＝0.558kN，R2＝3.031kN，R3＝1.381kN，R4＝3.031kN，R5＝0.558kN 正常使用极限状态R'1＝0.341kN，R'2＝1.886kN，R'3＝0.87kN，R'4＝1.886kN，R'5＝0.341kN 六、主梁验算主梁自重忽略不计，主梁2根合并，其主梁受力不均匀系数=0.6由上节可知P＝max[R2，R3，R4]×0.6＝1.819kN，P'＝max[R2'，R3'，R4']×0.6＝1.132kN主梁计算简图一主梁计算简图二1、抗弯验算主梁弯矩图一(kN·m)主梁弯矩图二(kN·m)σ=M max/W=0.955×106/4730=201.903N/mm2≤[f]=205N/mm2 满足要求！2、抗剪验算主梁剪力图一(kN)主梁剪力图二(kN)V max＝5.457kNτmax=2V max/A=2×5.457×1000/450＝24.253N/mm2≤[τ]=125N/mm2 满足要求！3、挠度验算主梁变形图一(mm)主梁变形图二(mm)跨中νmax＝0.162mm≤[ν]＝L/250＝500/250＝2mm满足要求！悬臂端νmax＝1.382mm≤[ν]＝2l2/250＝2×300/250＝2.4mm满足要求！4、支座反力计算图一：R max=10.518kN图二：R max=9.141kN用小梁的支座反力分别代入可得：承载能力极限状态图一立杆2：R2＝10.518kN，立杆3：R3＝4.794kN，立杆4：R4＝10.518kN图二立杆2：R2＝9.141kN，立杆3：R3＝4.166kN，立杆4：R4＝9.141kN立杆所受主梁支座反力依次为:立杆2:P2=10.518/0.6=17.53kN,立杆3:P3=4.794/0.6=7.989kN,立杆4:P4=10.518/0.6=17.53kN七、纵向水平钢管验算由小梁验算一节可知P＝max[R1，R5]＝0.558kN，P'＝max[R1'，R5']＝0.341kN纵向水平钢管计算简图一纵向水平钢管计算简图二1、抗弯验算纵向水平钢管弯矩图一(kN·m)纵向水平钢管弯矩图二(kN·m)σ＝M max/W＝0.293×106/4730＝61.945N/mm2≤[f]=205N/mm2 满足要求！2、抗剪验算纵向水平钢管剪力图一(kN)纵向水平钢管剪力图二(kN)V max＝1.674kNτmax＝2V max/A=2×1.674×1000/450＝7.44N/mm2≤[τ]＝125N/mm2 满足要求！3、挠度验算纵向水平钢管变形图一(mm)纵向水平钢管变形图二(mm)跨中νmax＝0.049mm≤[ν]＝L/250＝500/250＝2mm满足要求！悬臂端νmax＝0.416mm≤[ν]＝2l2/250＝2×300/250＝2.4mm满足要求！4、支座反力计算图一：R max=3.227kN图二：R max=2.804kN用小梁两侧的支座反力分别代入可得：承载能力极限状态图一：立杆1：R1=3.227kN，立杆5：R5=3.227kN图二：立杆1：R1=2.804kN，立杆5：R5=2.804kN八、可调托座验算1、扣件抗滑移验算两侧立杆最大受力N＝max[R1,R5]＝max[3.227,3.227]＝3.227kN≤1×8=8kN 单扣件在扭矩达到40～65N·m且无质量缺陷的情况下，单扣件能满足要求！2、可调托座验算可调托座最大受力N＝max[P2，P3，P4]＝17.53kN≤[N]=30kN满足要求！九、立杆验算1、长细比验算l0=h=1200mmλ=l0/i=1200/15.9=75.472≤[λ]=210长细比满足要求！查表得：υ＝0.752、风荷载计算M wd＝γ0×υc×γQ×Mωk=γ0×υc×γQ×(ζ2×ωk×l a×h2/10)＝1.1×0.6×1.4×(1×0.061×0.5×1.22/10)＝0.004kN·m3、稳定性计算R1＝3.227kN，P2＝17.53kN，P3＝7.989kN，P4＝17.53kN，R5＝3.227kN梁两侧立杆承受楼板荷载：左侧楼板传递给梁左侧立杆荷载:N边1=1.1×max[1.2×(0.5+(24+1.1)×0.18)+1.4×3，1.35×(0.5+(24+1.1)×0.18)+0.7×1.4×3]×(0.5+0.75-1.2/2)/2×0.5=1.827kN右侧楼板传递给梁右侧立杆荷载:N边2=1.1×max[1.2×(0.5+(24+1.1)×0.18)+1.4×3，1.35×(0.5+(24+1.1)×0.18)+0.7×1.4×3]×(0.5+1.5-0.75-1.2/2)/2×0.5=1.827kNN d＝max[R1+N边1，P2，P3，P4，R5+N边2]+1.1×1.35×0.15×(5.4-1.2)＝max[3.227+1.827，17.53，7.989，17.53，3.227+1.827]+0.936＝18.466kNf d＝N d/(υA)+M wd/W＝18465.617/(0.75×450)+0.004×106/4730＝55.559N/mm2≤[f]＝205N/mm2满足要求！十、高宽比验算根据《建筑施工脚手架安全技术统一标准》GB51210-2016 第8.3.2条: 支撑脚手架独立架体高宽比不应大于3.0H/B=5.4/8.4=0.643≤3满足要求！十一、架体抗倾覆验算支撑脚手架风线荷载标准值:q wk=l'a×ωfk=0.5×0.449=0.225kN/m：风荷载作用在支架外侧模板上产生的水平力标准值：F wk= l'a×H m×ωmk=0.5×1.5×0.362=0.271kN支撑脚手架计算单元在风荷载作用下的倾覆力矩标准值M ok：M ok=0.5H2q wk+HF wk=0.5×5.42×0.225+5.4×0.271=4.739kN.m参考《规范》GB51210-2016 第6.2.17条：B2l'a(g k1+ g k2)+2ΣG jk b j≥3γ0M okg k1——均匀分布的架体面荷载自重标准值kN/m2g k2——均匀分布的架体上部的模板等物料面荷载自重标准值kN/m2G jk——支撑脚手架计算单元上集中堆放的物料自重标准值kNb j——支撑脚手架计算单元上集中堆放的物料至倾覆原点的水平距离mB2l'a(g k1+ g k2)+2ΣG jk b j=B2l'a[qH/(l'a×l'b)+G1k]+2×G jk×B/2=8.42×0.5×[0.15×5.4/(0.5×0.5)+0.5]+2×1×8.4/2=140. 347kN.m≥3γ0M ok =3×1.1×4.739=15.64kN.M满足要求！十二、立杆地基基础计算立杆底垫板的底面平均压力p＝N/(m f A)＝18.466/(1×0.15)＝123.104kPa≤γu f ak＝1.363×350 =477.05kPa满足要求！。

300x700梁模板(扣件式,梁板立柱共用)计算书

梁模板（扣件式，梁板立柱共用）计算书计算依据：1、《建筑施工脚手架安全技术统一标准》GB51210-20162、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20113、《建筑施工模板安全技术规范》JGJ162-20084、《混凝土结构设计规范》GB 50010-20105、《建筑结构荷载规范》GB 50009-20126、《钢结构设计标准》GB 50017-2017一、工程属性平面图立面图四、面板验算面板类型覆面木胶合板面板厚度t(mm) 18面板抗弯强度设计值[f](N/mm2) 15 面板抗剪强度设计值[τ](N/mm2) 1.5面板弹性模量E(N/mm2) 5400 验算方式三等跨连续梁截面抵抗矩：W＝bh2/6=300×18×18/6＝16200mm3，截面惯性矩：I＝bh3/12=300×18×18×18/12＝145800mm4q1＝γ0×max[1.2(G1k+(G2k+G3k)×h)+1.4Q1k，1.35(G1k+(G2k+G3k)×h)+1.4φc Q1k]×b=1×max[1.2×(0.1+(24+1.5)×0.7)+1.4×3，1.35×(0.1+(24+1.5)×0.7)+1.4×0.7×3]×0.3＝8.152kN/mq1静＝γ0×1.35×[G1k+(G2k+G3k)×h]×b＝1×1.35×[0.1+(24+1.5)×0.7]×0.3＝7.27kN/m q1活＝γ0×1.4×0.7×Q1k×b＝1×1.4×0.7×3×0.3＝0.882kN/mq2＝[1×(G1k+(G2k+G3k)×h)]×b＝[1×(0.1+(24+1.5)×0.7)]×0.3＝5.385kN/m简图如下：1、抗弯验算M max＝0.1q1静L2+0.117q1活L2＝0.1×7.27×0.22+0.117×0.882×0.22＝0.033kN·mσ＝M max/W＝0.033×106/16200＝2.05N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算νmax＝0.677q2L4/(100EI)=0.677×5.385×2004/(100×5400×145800)＝0.074mm≤[ν]＝L/250＝200/250＝0.8mm满足要求！3、支座反力计算设计值(承载能力极限状态)R max＝1.1q1静L+1.2q1活L＝1.1×7.27×0.2+1.2×0.882×0.2＝1.811kN标准值(正常使用极限状态)R'max＝1.1q2L＝1.1×5.385×0.2＝1.185kN五、小梁验算小梁类型钢管小梁截面类型(mm) Φ48.3×3.0小梁计算截面类型(mm) Φ48×2.8 小梁抗弯强度设计值[f](N/mm2) 205小梁抗剪强度设计值[τ](N/mm2) 125 小梁截面抵抗矩W(cm3) 4.25小梁弹性模量E(N/mm2) 206000 小梁截面惯性矩I(cm4) 10.19面板传递给小梁q1＝1.811/0.3＝6.037kN/m小梁自重q2＝1×1.35×(0.3-0.1)×0.2＝0.054kN/m梁左侧楼板及侧模传递给小梁荷载F1=1×max[1.2 ×(0.5+(24+1.1)×0.25)+1.4×3，1.35 ×(0.5+(24+1.1)×0.25)+1.4×0.7×3]×(0.4-0.3/2)/2×0.2+1×1.35×0.5×(0.7-0.25)×0.2＝0.369kN梁右侧楼板及侧模传递给小梁荷载F2=1×max[1.2 ×(0.5+(24+1.1)×0.25)+1.4×3，1.35×(0.5+(24+1.1)×0.25)+1.4×0.7×3]×((0.8-0.4)-0.3/2)/2×0.2+1×1.35×0.5×(0.7-0.25)×0.2＝0.369kN正常使用极限状态：面板传递给小梁q1＝1.185/0.3＝3.949kN/m小梁自重q2＝1×(0.3-0.1)×0.2＝0.04kN/m梁左侧楼板及侧模传递给小梁荷载F1=(1×0.5+1×(24+1.1)×0.25)×(0.4-0.3/2)/2×0.2+1×0.5×(0.7-0.25)×0.2＝0.214kN 梁右侧楼板及侧模传递给小梁荷载F2=(1×0.5+1×(24+1.1)×0.25)×((0.8-0.4)-0.3/2)/2×0.2+1×0.5×(0.7-0.25)×0.2＝0.214kN 计算简图如下：承载能力极限状态正常使用极限状态1、抗弯验算小梁弯矩图(kN·m)σ=M max/W=0.027×106/4250=6.447N/mm2≤[f]=205N/mm2 满足要求！2、抗剪验算小梁剪力图(kN)V max＝0.81kNτmax=2V max/A=2×0.81×1000/398＝4.071N/mm2≤[τ]=125N/mm2满足要求！3、挠度验算小梁变形图(mm)νmax＝0.006mm≤[ν]＝L/250＝267/250＝1.068mm满足要求！4、支座反力计算承载能力极限状态R1＝0.057kN，R2＝1.353kN，R3＝1.353kN，R4＝0.057kN正常使用极限状态R'1＝0.038kN，R'2＝0.86kN，R'3＝0.86kN，R'4＝0.038kN六、主梁验算主梁类型钢管主梁截面类型(mm) Φ48.3×3.0 主梁计算截面类型(mm) Φ48×2.8 主梁抗弯强度设计值[f](N/mm2) 205主梁抗剪强度设计值[τ](N/mm2) 125 主梁截面抵抗矩W(cm3) 4.25主梁弹性模量E(N/mm2) 206000 主梁截面惯性矩I(cm4) 10.19主梁计算方式三等跨连续梁可调托座内主梁根数 2主梁受力不均匀系数0.6由上节可知P＝max[R2，R3]×0.6＝0.812kN，P'＝max[R2'，R3']×0.6＝0.516kN主梁计算简图一1、抗弯验算主梁弯矩图一(kN·m)σ=M max/W=0.211×106/4250=49.647N/mm2≤[f]=205N/mm2 满足要求！2、抗剪验算主梁剪力图一(kN)V max＝1.279kNτmax=2V max/A=2×1.279×1000/398＝6.427N/mm2≤[τ]=125N/mm2满足要求！3、挠度验算主梁变形图一(mm)跨中νmax＝0.171mm≤[ν]＝L/250＝800/250＝3.2mm满足要求！悬臂端νmax＝0.01mm≤[ν]＝2l2/250＝2×200/250＝1.6mm满足要求！4、支座反力计算图一：R max=3.309kN用小梁的支座反力分别代入可得：承载能力极限状态图一立杆2：R2＝3.309kN，立杆3：R3＝3.309kN立杆所受主梁支座反力依次为:立杆2:P2=3.309/0.6=5.515kN,立杆3:P3=3.309/0.6=5.515kN七、纵向水平钢管验算钢管截面类型(mm) Φ48.3×3.0 钢管计算截面类型(mm) Φ48×2.8钢管截面面积A(mm2) 398 钢管截面回转半径i(mm) 16钢管弹性模量E(N/mm2) 206000 钢管截面惯性矩I(cm4) 10.19钢管截面抵抗矩W(cm3) 4.25 钢管抗弯强度设计值[f](N/mm2) 205 钢管抗剪强度设计值[τ](N/mm2) 1251414纵向水平钢管计算简图一1、抗弯验算纵向水平钢管弯矩图一(kN·m)σ＝M max/W＝0.015×106/4250＝3.529N/mm2≤[f]=205N/mm2满足要求！2、抗剪验算纵向水平钢管剪力图一(kN)V max＝0.09kNτmax＝2V max/A=2×0.09×1000/398＝0.451N/mm2≤[τ]＝125N/mm2 满足要求！3、挠度验算纵向水平钢管变形图一(mm)跨中νmax＝0.013mm≤[ν]＝L/250＝800/250＝3.2mm满足要求！悬臂端νmax＝0.001mm≤[ν]＝2l2/250＝2×200/250＝1.6mm满足要求！4、支座反力计算图一：R max=0.232kN用小梁两侧的支座反力分别代入可得：承载能力极限状态图一：立杆1：R1=0.232kN，立杆4：R4=0.232kN八、可调托座验算两侧立杆最大受力N＝max[R1,R4]＝max[0.232,0.232]＝0.232kN≤0.85×8=6.8kN 单扣件在扭矩达到40～65N·m且无质量缺陷的情况下，单扣件能满足要求！2、可调托座验算可调托座最大受力N＝max[P2，P3]＝5.515kN≤[N]=30kN满足要求！九、立杆验算顶部立杆段：l01=kμ1(h d+2a)=1×1.386×(750+2×200)=1594mm非顶部立杆段：l02=kμ2h =1×1.755×1500=2632mmλ=max[l01，l02]/i=2632/16=164.5≤[λ]=210长细比满足要求！顶部立杆段：l01=kμ1(h d+2a)=1.155×1.386×(750+2×200)=1841mm非顶部立杆段：l02=kμ2h =1.155×1.755×1500=3041mmλ=max[l01，l02]/i=3041/16=190.062查表得：φ＝0.1992、风荷载计算M wd＝γ0×φc×γQ×Mωk=γ0×φc×γQ×(ζ2×ωk×l a×h2/10)＝1×0.6 ×1.4×(1×0.031×0.8×1.52/10)＝0.005kN·m3、稳定性计算R1＝0.232kN，P2＝5.515kN，P3＝5.515kN，R4＝0.232kN梁两侧立杆承受楼板荷载：左侧楼板传递给梁左侧立杆荷载:N边1=1×max[1.2×(0.5+(24+1.1)×0.25)+1.4×3，1.35×(0.5+(24+1.1)×0.25)+0.7×1.4×3]×(0.8+0.4-0.3/2)/2×0.8=5.179kN右侧楼板传递给梁右侧立杆荷载:N边2=1×max[1.2×(0.5+(24+1.1)×0.25)+1.4×3，1.35×(0.5+(24+1.1)×0.25)+0.7×1.4×3]×(0.8+0.8-0.4-0.3/2)/2×0.8=5.179kNN d＝max[R1+N边1，P2，P3，R4+N边2]+1×1.35×0.15×(3.6-0.7)＝max[0.232+5.179，5.515，5.515，0.232+5.179]+0.587＝6.102kNf d＝N d/(φA)+M wd/W＝6102.1/(0.199×398)+0.005×106/4250＝78.221N/mm2≤[f]＝205N/mm2满足要求！十、高宽比验算根据《建筑施工脚手架安全技术统一标准》GB51210-2016 第8.3.2条: 支撑脚手架独立架体高宽比不应大于3.0H/B=3.6/72=0.05≤3满足要求！十一、架体抗倾覆验算支撑脚手架风线荷载标准值:q wk=l'a×ωfk=0.8×0.675=0.54kN/m：风荷载作用在支架外侧模板上产生的水平力标准值：F wk= l'a×H m×ωmk=0.8×1×0.259=0.207kN支撑脚手架计算单元在风荷载作用下的倾覆力矩标准值M ok：M ok=0.5H2q wk+HF wk=0.5×3.62×0.54+3.6×0.207=4.245kN.m参考《规范》GB51210-2016 第6.2.17条：B2l'a(g k1+ g k2)+2ΣG jk b j≥3γ0M okg k1——均匀分布的架体面荷载自重标准值kN/m2g k2——均匀分布的架体上部的模板等物料面荷载自重标准值kN/m2G jk——支撑脚手架计算单元上集中堆放的物料自重标准值kNb j——支撑脚手架计算单元上集中堆放的物料至倾覆原点的水平距离mB2l'a(g k1+ g k2)+2ΣG jk b j =B2l'a[qH/(l'a×l'b)+G1k]+2×G jk×B/2=722×0.8×[0.15×3.6/(0.8×0.8)+0.5]+2×1×72/2=5644.8kN.m≥3γ0M ok =3×1×4.245=12.735kN.M满足要求！十二、立杆地基基础计算地基土类型素填土地基承载力特征值f ak(kPa) 140立杆垫木地基土承载力折减系数m f 1 垫板底面面积A(m2) 0.15立杆底垫板的底面平均压力p＝N/(m f A)＝6.102/(1×0.15)＝40.681kPa≤γu f ak＝1.363×140 =190.82kPa满足要求！。

钢筋混凝土课程设计计算书

22钢筋混凝土课程设计计算书以4轴线框架计算一、框架计算简图及柱、梁、板尺寸估算1、计算简图中杆件以计算轴线表示，柱取截面形心线，梁也取截面形心线；框架层高，除底层外的其它各层，都取建筑层高即 4.2m ，底层计算高度 h=0.50+1.0+4.50= 6.0m ，梁板混凝土取 C 30, f c =15N/m^框架横梁截面：梁高 h=(1/8 〜1/12)L=900 〜600mm (L=7200mm),取 h=700mm b=(1/2 〜1⑶h=350 〜200mm ,取 b=250mm 截面为矩形。

次梁高 h=(1/12 〜1/20)L=330 〜180mm(L=3900mm),取 h=300 mm b=200mm 在 L=7200 布置两条次梁。

楼板厚取100mm ,(屋面板厚取120mm 。

2、验算柱截面尺寸 b*h=400*500荷载估算：荷载标准值按10〜13KN/m 估算，取13.0KN/m 2计。

中柱负荷面积为：(7.20+7.20 ) /2.0*3.90 = 28.08m 2。

则中柱柱底承受荷载标准值为：28.08*13.0*5=1825.2KN 。

中柱按轴心受压进行验算，此时可假定，受压纵筋总的配筋率批 p=1 %纵向受压系数=1 (混凝土取C 30)于是有：N=1.20*1825.2=2190.24 KIN轴压比取0.902Ac= N /0.90f c =162240mm2 2取 Ac=b*h=400*500=200000mm >162240mm 符合要求。

、荷载计算2 20.5KN/m ;楼面活荷载标准值 4.0KN/m 。

(一)、屋面荷载：1、 10mm 厚混凝土盖板架空层2、二毡三油沥青防水层3、 20mm 厚水泥砂浆找平层4、 120mm 厚钢筋混凝土屋面板5、顶棚20mm 厚混合砂浆抹灰及刷白活荷载：不上人屋面屋面梁自重:柱距 S=3.90m ，跨度 L=7.20m ，屋面活荷载标准值:0.40KN/m 0.35KN/m0.40KN/m 0.12*25=3.0KN/m0.34KN/m合计0.5KN/m24.49KN/m0.25*0.58*25+0.015*2*0.58*17=3.92KN/m（二）、标准层楼面荷载楼面恒载：框架梁自重:0.25*0.60*25+0.015*2*0.60*17=4.06KN/m楼面梁的线荷载（三）、风荷载：（基本风压）因屋面活荷载较小，故不考虑活载的最不利位置，按满载计算，则框架的线荷载为Q=g+q=25.72+2.54=28.26 kN/m 。

300×650梁梁模板(扣件式,梁板立柱共用)计算书

梁模板（扣件式，梁板立柱共用）计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20113、《混凝土结构设计规范》GB 50010-20104、《建筑结构荷载规范》GB 50009-20125、《钢结构设计标准》GB 50017-20176、《建筑结构可靠性设计统一标准》GB50068-2018一、工程属性设计简图如下：平面图立面图四、面板验算面板类型覆面木胶合板面板厚度t(mm) 18面板抗弯强度设计值[f](N/mm2) 15 面板抗剪强度设计值[τ](N/mm2) 1.5面板弹性模量E(N/mm2) 5400W＝bh2/6=1000×18×18/6＝54000mm3，I＝bh3/12=1000×18×18×18/12＝486000mm4q1＝γ0×[1.3(G1k+(G2k+G3k)×h)+1.5×γL×Q2k]×b=1×[1.3×(0.1+(26+1.5)×0.65)+1.5×0.9×2]×1＝26.068kN/mq1静＝γ0×1.3×[G1k+(G2k+G3k)×h]×b＝1×1.3×[0.1+(26+1.5)×0.65]×1＝23.368kN/m q1活＝γ0×1.5×γL×Q2k×b＝1×1.5×0.9×2×1＝2.7kN/mq2＝[1×(G1k+(G2k+G3k)×h)]×b＝[1×(0.1+(26+1.5)×0.65)]×1＝17.975kN/m计算简图如下：1、强度验算M max＝0.1q1静L2+0.117q1活L2＝0.1×23.368×0.12+0.117×2.7×0.12＝0.027kN·m σ＝M max/W＝0.027×106/54000＝0.491N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算νmax＝0.677q2L4/(100EI)=0.677×17.975×1004/(100×5400×486000)＝0.005mm≤[ν]＝L/250＝100/250＝0.4mm满足要求！3、支座反力计算设计值(承载能力极限状态)R1=R4=0.4q1静L+0.45q1活L=0.4×23.368×0.1+0.45×2.7×0.1＝1.056kNR2=R3=1.1q1静L+1.2q1活L=1.1×23.368×0.1+1.2×2.7×0.1＝2.894kN标准值(正常使用极限状态)R1'=R4'=0.4q2L=0.4×17.975×0.1＝0.719kNR2'=R3'=1.1q2L=1.1×17.975×0.1＝1.977kN五、小梁验算梁底面板传递给左边小梁线荷载：q1左＝R1/b=1.056/1＝1.056kN/m梁底面板传递给中间小梁最大线荷载：q1中＝Max[R2,R3]/b = Max[2.894,2.894]/1= 2.894kN/m梁底面板传递给右边小梁线荷载：q1右＝R4/b=1.056/1＝1.056kN/m小梁自重：q2＝1×1.3×(0.3-0.1)×0.3/3 =0.026kN/m梁左侧模板传递给左边小梁荷载q3左＝1×1.3×0.5×(0.65-0.14)=0.332kN/m梁右侧模板传递给右边小梁荷载q3右＝1×1.3×0.5×(0.65-0.14)=0.332kN/m梁左侧楼板传递给左边小梁荷载q4左＝1×[1.3×(0.5+(26+1.1)×0.14)+1.5×0.9×2]×(0.4-0.3/2)/2×1=1.035kN/m梁右侧楼板传递给右边小梁荷载q4右＝1×[1.3×(0.5+(26+1.1)×0.14)+1.5×0.9×2]×((0.8-0.4)-0.3/2)/2×1=1.035kN/m 左侧小梁荷载q左＝q1左+q2+q3左+q4左=1.056+0.026+0.332+1.035=2.449kN/m中间小梁荷载q中= q1中+ q2=2.894+0.026=2.92kN/m右侧小梁荷载q右＝q1右+q2+q3右+q4右=1.056+0.026+0.332+1.035=2.449kN/m小梁最大荷载q=Max[q左,q中,q右]=Max[2.449,2.92,2.449]=2.92kN/m正常使用极限状态：梁底面板传递给左边小梁线荷载：q1左'＝R1'/b=0.719/1＝0.719kN/m梁底面板传递给中间小梁最大线荷载：q1中'＝Max[R2',R3']/b = Max[1.977,1.977]/1= 1.977kN/m梁底面板传递给右边小梁线荷载：q1右'＝R4'/b=0.719/1＝0.719kN/m小梁自重：q2'＝1×(0.3-0.1)×0.3/3 =0.02kN/m梁左侧模板传递给左边小梁荷载q3左'＝1×0.5×(0.65-0.14)=0.255kN/m梁右侧模板传递给右边小梁荷载q3右'＝1×0.5×(0.65-0.14)=0.255kN/m梁左侧楼板传递给左边小梁荷载q4左'＝[1×(0.5+(26+1.1)×0.14)]×(0.4-0.3/2)/2×1=0.537kN/m梁右侧楼板传递给右边小梁荷载q4右'＝[1×(0.5+(26+1.1)×0.14)]×((0.8-0.4)-0.3/2)/2×1=0.537kN/m左侧小梁荷载q左'＝q1左'+q2'+q3左'+q4左'=0.719+0.02+0.255+0.537=1.531kN/m 中间小梁荷载q中'= q1中'+ q2'=1.977+0.02=1.997kN/m右侧小梁荷载q右'＝q1右'+q2'+q3右'+q4右' =0.719+0.02+0.255+0.537=1.531kN/m 小梁最大荷载q'=Max[q左',q中',q右']=Max[1.531,1.997,1.531]=1.997kN/m为简化计算，按二等跨连续梁和悬臂梁分别计算，如下图：1、抗弯验算M max＝max[0.125ql12，0.5ql22]＝max[0.125×2.92×0.82，0.5×2.92×0.22]＝0.234kN·mσ=M max/W=0.234×106/53333=4.38N/mm2≤[f]=11.44N/mm2满足要求！2、抗剪验算V max＝max[0.625ql1，ql2]＝max[0.625×2.92×0.8，2.92×0.2]＝1.46kNτmax=3V max/(2bh0)=3×1.46×1000/(2×50×80)＝0.547N/mm2≤[τ]=1.232N/mm2满足要求！3、挠度验算ν1＝0.521q'l14/(100EI)＝0.521×1.997×8004/(100×7040×213.333×104)＝0.284mm≤[ν]＝l1/250＝800/250＝3.2mmν2＝q'l24/(8EI)＝1.997×2004/(8×7040×213.333×104)＝0.027mm≤[ν]＝2l2/250＝2×200/250＝1.6mm满足要求！4、支座反力计算承载能力极限状态R max=max[1.25qL1,0.375qL1+qL2]=max[1.25×2.92×0.8,0.375×2.92×0.8+2.92×0.2]=2.92 kN同理可得：梁底支撑小梁所受最大支座反力依次为R1=2.449kN,R2=2.92kN,R3=2.92kN,R4=2.449kN正常使用极限状态R max'=max[1.25q'L1,0.375q'L1+q'L2]=max[1.25×1.997×0.8,0.375×1.997×0.8+1.997×0.2] =1.997kN同理可得：梁底支撑小梁所受最大支座反力依次为R1'=1.531kN,R2'=1.997kN,R3'=1.997kN,R4'=1.531kN六、主梁验算主梁类型钢管主梁截面类型(mm) Φ48×3.5 主梁计算截面类型(mm) Ф48×3.2 主梁抗弯强度设计值[f](N/mm2) 205主梁抗剪强度设计值[τ](N/mm2) 125 主梁截面抵抗矩W(cm3) 4.73主梁弹性模量E(N/mm2) 206000 主梁截面惯性矩I(cm4) 11.36可调托座内主梁根数 11、抗弯验算主梁弯矩图(kN·m)σ=M max/W=0.306×106/4730=64.759N/mm2≤[f]=205N/mm2满足要求！2、抗剪验算主梁剪力图(kN)V max＝4.851kNτmax=2V max/A=2×4.851×1000/450＝21.562N/mm2≤[τ]=125N/mm2满足要求！3、挠度验算主梁变形图(mm)νmax＝0.037mm≤[ν]＝L/250＝400/250＝1.6mm满足要求！4、支座反力计算承载能力极限状态支座反力依次为R1=0.518kN，R2=9.703kN，R3=0.518kN七、可调托座验算荷载传递至立杆方式可调托座可调托座承载力容许值[N](kN) 30两侧立杆最大受力N＝max[R1,R3]＝max[0.518,0.518]＝0.518kN≤0.85×8=6.8kN 单扣件在扭矩达到40～65N·m且无质量缺陷的情况下，单扣件能满足要求！2、可调托座验算可调托座最大受力N＝max[R2]＝9.703kN≤[N]=30kN满足要求！八、立杆验算l0=h=1500mmλ=l0/i=1500/15.9=94.34≤[λ]=150长细比满足要求！查表得，φ＝0.6342、风荷载计算M w＝γ0×γL×φw1.5×ωk×l a×h2/10＝1×0.9×0.9×1.5×0.362×0.8×1.52/10＝0.079kN·m3、稳定性计算R1＝0.518kN，R2＝9.703kN，R3＝0.518kN立杆最大受力N w＝max[R1+N边1，R2，R3+N边2]+1×1.3×0.15×(4.5-0.65)+M w/l b ＝max[0.518+1×[1.3×(0.5+(26+1.1)×0.14)+1.5×0.9×1]×(0.8+0.4-0.3/2)/2×0.8，9.703，0.518+1×[1.3×(0.5+(26+1.1)×0.14)+1.5×0.9×1]×(0.8+0.8-0.4-0.3/2)/2×0.8]+0.751+0.07 9/0.8＝10.553kNf＝N/(φA)+M w/W＝10552.514/(0.634×450)+0.079×106/4730＝53.689N/mm2≤[f]＝205N/mm2满足要求！九、高宽比验算根据《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011 第6.9.7：支架高宽比不应大于3H/B=4.5/20=0.225≤3满足要求，不需要进行抗倾覆验算！十、立杆地基基础计算f ak 300kPa满足要求！。

混凝土结构设计计算书

混凝土结构设计计算书1. 设计资料根据初步设计成果，提出设计资料及数据如下：（1）楼层平面如任务书附图所示。

墙体厚度370 mm，结构横向长1L=18 m，结构纵向长2L=30 m。

楼梯位于该层平面的外部，本设计不予考虑。

楼盖采用整体式单向板肋形结构。

（2）该建筑位于非地震区。

（3）建筑物安全级别为二级。

（4）结构环境类别为一类。

（5）建筑材料等级：混凝土强度等级：梁、板、C25级。

钢筋：板中钢筋、梁中箍筋、构造钢筋为HPB235级，梁中受力筋为HRB335级。

（6）荷载：钢筋混凝土重度为25 kN/m3。

楼面面层为水磨石（底层20mm厚水泥砂浆，10mm面层），自重为0.65kN/m2；梁板天花为混合砂浆抹灰15mm（重度为17kN/m3）。

楼面活荷载标准值6.5 kN/m3。

（7）结构平面布置及初估尺寸：板的支承长度为120mm，次梁的支承长度为240mm，主梁的支承长度为370mm。

主梁沿房屋的横向布置。

次梁：间距12.0l m =主梁：间距26.0l m=柱：350350b h mm mm⨯=⨯，柱网尺寸为6.0 6.0m m⨯楼盖梁格布置如图1所示。

图1 梁板结构平面布置2. 板的计算板按考虑塑性内力重分布方法计算。

板的21600032000l l ==，宜按双向板设计，按沿短边方向受力的单向板计算时，应沿长边方向布置足够数量的构造钢筋。

板的厚度按构造要求取mm l h 50402000401801==>=。

次梁的截面高度应满足： 21111(~)(~)6000(500~333.33)12181218h l mm mm ===取450h mm =1111(~)(~)400(133.33~200)3232b h mm mm ===取200b mm =主梁的截面高度应该满足31111(~)(~)6000(400~600)15101510h l mm mm ===，650h mm =，则取梁宽mm b 250=(1)荷载计算楼面面层为水磨石（底层20mm 厚水泥砂浆，10mm 面层）自重为0.65 kN/m 280mm 厚现浇钢筋混凝土板 25kN/m 3×0.08m=2.000kN/m 215mm 厚石灰砂浆抹底 17kN/m 3×0.015m=0.255kN/m 2每米板宽恒载标准值 k g =0.65+2.0+0.255=2.905kN/m每米板宽活载标准值 k p =6.5kN/m经试算,每米板宽永久荷载效应控制的组合为最不利组合,因此取荷载设计值k Q c k G p g q γψγ+==1.2×3.486+1.0×1.3×6.5=11.936 kN/m(2) 内力计算板的尺寸情况如图2所示图2 板的尺寸次梁截面为200450mm mm ⨯，取板在墙上的支承长度为120mm 。

300X700梁模板(扣件式,梁板立柱共用)11计算书

300X700梁模板（扣件式，梁板立柱共用）11计算书计算依据：1、《建筑施工脚手架安全技术统一标准》GB51210-20162、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20113、《建筑施工模板安全技术规范》JGJ162-20084、《混凝土结构设计规范》GB 50010-20105、《建筑结构荷载规范》GB 50009-20126、《钢结构设计标准》GB 50017-2017一、工程属性二、荷载设计风荷载参数：三、模板体系设计梁底增加立杆布置方式按梁两侧立杆间距均分梁底增加立杆依次距梁左侧立杆距离(mm) 267,533梁底支撑小梁最大悬挑长度(mm) 200梁底支撑小梁根数 4梁底支撑小梁间距100每纵距内附加梁底支撑主梁根数0结构表面的要求结构表面隐蔽设计简图如下：平面图立面图四、面板验算面板类型覆面木胶合板面板厚度t(mm) 15面板抗弯强度设计值[f](N/mm2) 15 面板抗剪强度设计值[τ](N/mm2) 1.5面板弹性模量E(N/mm2) 5400取单位宽度b=1000mm，按三等跨连续梁计算：W＝bh2/6=1000×15×15/6＝37500mm3，I＝bh3/12=1000×15×15×15/12＝281250mm4 q1＝γ0×max[1.2(G1k+(G2k+G3k)×h)+1.4Q1k，1.35(G1k+(G2k+G3k)×h)+1.4ψc Q1k]×b=1.1×max[1.2×(0.1+(24+1.5)×0.7)+1.4×3，1.35×(0.1+(24+1.5)×0.7)+1.4×0.7×3]×1＝29.89k N/mq1静＝γ0×1.35×[G1k+(G2k+G3k)×h]×b＝1.1×1.35×[0.1+(24+1.5)×0.7]×1＝26.656kN/m q1活＝γ0×1.4×0.7×Q1k×b＝1.1×1.4×0.7×3×1＝3.234kN/mq2＝[1×(G1k+(G2k+G3k)×h)]×b＝[1×(0.1+(24+1.5)×0.7)]×1＝17.95kN/m计算简图如下：1、强度验算M max＝0.1q1静L2+0.117q1活L2＝0.1×26.656×0.12+0.117×3.234×0.12＝0.03kN·m σ＝M max/W＝0.03×106/37500＝0.812N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算νmax＝0.677q2L4/(100EI)=0.677×17.95×1004/(100×5400×281250)＝0.008mm≤[ν]＝L/25 0＝100/250＝0.4mm满足要求！3、支座反力计算设计值(承载能力极限状态)R1=R4=0.4q1静L+0.45q1活L=0.4×26.656×0.1+0.45×3.234×0.1＝1.212kNR2=R3=1.1q1静L+1.2q1活L=1.1×26.656×0.1+1.2×3.234×0.1＝3.32kN标准值(正常使用极限状态)R1'=R4'=0.4q2L=0.4×17.95×0.1＝0.718kNR2'=R3'=1.1q2L=1.1×17.95×0.1＝1.974kN五、小梁验算承载能力极限状态：梁底面板传递给左边小梁线荷载：q1左＝R1/b=1.212/1＝1.212kN/m梁底面板传递给中间小梁最大线荷载：q1中＝Max[R2,R3]/b = Max[3.32,3.32]/1= 3.32kN/m梁底面板传递给右边小梁线荷载：q1右＝R4/b=1.212/1＝1.212kN/m小梁自重：q2＝1.1×1.35×(0.3-0.1)×0.3/3 =0.03kN/m梁左侧模板传递给左边小梁荷载q3左＝1.1×1.35×0.5×(0.7-0.12)=0.431kN/m梁右侧模板传递给右边小梁荷载q3右＝1.1×1.35×0.5×(0.7-0.12)=0.431kN/m梁左侧楼板传递给左边小梁荷载q4左＝1.1×Max[1.2×(0.5+(24+1.1)×0.12)+1.4×3，1.3 5×(0.5+(24+1.1)×0.12)+1.4×0.7×3]×(0.4-0.3/2)/2×1=1.157kN/m梁右侧楼板传递给右边小梁荷载q4右＝1.1×Max[1.2×(0.5+(24+1.1)×0.12)+1.4×3，1.3 5×(0.5+(24+1.1)×0.12)+1.4×0.7×3]×((0.8-0.4)-0.3/2)/2×1=1.157kN/m 左侧小梁荷载q左＝q1左+q2+q3左+q4左 =1.212+0.03+0.431+1.157=2.829kN/m中间小梁荷载q中= q1中+ q2=3.32+0.03=3.35kN/m右侧小梁荷载q右＝q1右+q2+q3右+q4右 =1.212+0.03+0.431+1.157=2.829kN/m小梁最大荷载q=Max[q左,q中,q右]=Max[2.829,3.35,2.829]=3.35kN/m正常使用极限状态：梁底面板传递给左边小梁线荷载：q1左'＝R1'/b=0.718/1＝0.718kN/m梁底面板传递给中间小梁最大线荷载：q1中'＝Max[R2',R3']/b =Max[1.974,1.974]/1= 1.974kN/m梁底面板传递给右边小梁线荷载：q1右'＝R4'/b=0.718/1＝0.718kN/m小梁自重：q2'＝1×(0.3-0.1)×0.3/3 =0.02kN/m梁左侧模板传递给左边小梁荷载q3左'＝1×0.5×(0.7-0.12)=0.29kN/m梁右侧模板传递给右边小梁荷载q3右'＝1×0.5×(0.7-0.12)=0.29kN/m梁左侧楼板传递给左边小梁荷载q4左'＝[1×(0.5+(24+1.1)×0.12)]×(0.4-0.3/2)/2×1=0.43 9kN/m梁右侧楼板传递给右边小梁荷载q4右'＝[1×(0.5+(24+1.1)×0.12)]×((0.8-0.4)-0.3/2)/2×1 =0.439kN/m左侧小梁荷载q左'＝q1左'+q2'+q3左'+q4左'=0.718+0.02+0.29+0.439=1.467kN/m中间小梁荷载q中'= q1中'+ q2'=1.974+0.02=1.994kN/m右侧小梁荷载q右'＝q1右'+q2'+q3右'+q4右' =0.718+0.02+0.29+0.439=1.467kN/m小梁最大荷载q'=Max[q左',q中',q右']=Max[1.467,1.994,1.467]=1.994kN/m为简化计算，按二等跨连续梁和悬臂梁分别计算，如下图：1、抗弯验算M max＝max[0.125ql12，0.5ql22]＝max[0.125×3.35×0.92，0.5×3.35×0.22]＝0.339kN·mσ=M max/W=0.339×106/32667=10.383N/mm2≤[f]=11.44N/mm2满足要求！2、抗剪验算V max＝max[0.625ql1，ql2]＝max[0.625×3.35×0.9，3.35×0.2]＝1.884kNτmax=3V max/(2bh0)=3×1.884×1000/(2×40×70)＝1.009N/mm2≤[τ]=1.232N/mm2满足要求！3、挠度验算ν1＝0.521q'l14/(100EI)＝0.521×1.994×9004/(100×7040×114.333×104)＝0.847mm≤[ν]＝l/250＝900/250＝3.6mm1ν2＝q'l24/(8EI)＝1.994×2004/(8×7040×114.333×104)＝0.05mm≤[ν]＝2l2/250＝2×200/25 0＝1.6mm满足要求！4、支座反力计算承载能力极限状态R max=max[1.25qL1,0.375qL1+qL2]=max[1.25×3.35×0.9,0.375×3.35×0.9+3.35×0.2]=3.769kN同理可得：梁底支撑小梁所受最大支座反力依次为R1=3.183kN,R2=3.769kN,R3=3.769kN,R4=3.1 83kN正常使用极限状态R max'=max[1.25q'L1,0.375q'L1+q'L2]=max[1.25×1.994×0.9,0.375×1.994×0.9+1.994×0.2] =2.243kN同理可得：梁底支撑小梁所受最大支座反力依次为R1'=1.65kN,R2'=2.243kN,R3'=2.243kN,R4'=1.6 5kN六、主梁验算主梁类型钢管主梁截面类型(mm) Φ48×2.7主梁计算截面类型(mm) Φ48×2.7主梁抗弯强度设计值[f](N/mm2) 205主梁抗剪强度设计值[τ](N/mm2) 125 主梁截面抵抗矩W(cm3) 4.12主梁弹性模量E(N/mm2) 206000 主梁截面惯性矩I(cm4) 9.89可调托座内主梁根数 11、抗弯验算主梁弯矩图(kN·m)σ=M max/W=0.164×106/4120=39.833N/mm2≤[f]=205N/mm2满足要求！2、抗剪验算主梁剪力图(kN)V max＝3.769kNτmax=2V max/A=2×3.769×1000/384＝19.63N/mm2≤[τ]=125N/mm2 满足要求！3、挠度验算主梁变形图(mm)νmax＝0.033mm≤[ν]＝L/250＝267/250＝1.068mm满足要求！4、支座反力计算承载能力极限状态支座反力依次为R1=0.353kN，R2=7.305kN，R3=7.305kN，R4=0.353kN七、可调托座验算荷载传递至立杆方式可调托座可调托座承载力容许值[N](kN) 30扣件抗滑移折减系数k c0.851、扣件抗滑移验算两侧立杆最大受力N＝max[R1,R4]＝max[0.353,0.353]＝0.353kN≤0.85×8=6.8kN 单扣件在扭矩达到40～65N·m且无质量缺陷的情况下，单扣件能满足要求！2、可调托座验算可调托座最大受力N＝max[R2，R3]＝7.305kN≤[N]=30kN满足要求！八、立杆验算剪刀撑设置普通型立杆顶部步距h d(mm) 1000200 顶部立杆计算长度系数μ1 1.427立杆伸出顶层水平杆中心线至支撑点的长度a(mm)1、长细比验算顶部立杆段：l01=kμ1(h d+2a)=1×1.427×(1000+2×200)=1998mm非顶部立杆段：l02=kμ2h =1×1.808×1500=2712mmλ=max[l01，l02]/i=2712/16=169.5≤[λ]=210长细比满足要求！顶部立杆段：l01=kμ1(h d+2a)=1.185×1.427×(1000+2×200)=2367mm非顶部立杆段：l02=kμ2h =1.185×1.808×1500=3214mmλ=max[l01，l02]/i=3214/16=200.875查表得：φ＝0.182、风荷载计算M wd＝γ0×φc×γQ×Mωk=γ0×φc×γQ×(ζ2×ωk×l a×h2/10)＝1.1×0.6×1.4×(1×0.027×0.9×1.52/10)＝0.005kN·m3、稳定性计算R1＝0.353kN，R2＝7.305kN，R3＝7.305kN，R4＝0.353kN梁两侧立杆承受楼板荷载：左侧楼板传递给梁左侧立杆荷载:N边1=1.1×max[1.2×(0.5+(24+1.1)×0.12)+1.4×3，1.3 5×(0.5+(24+1.1)×0.12)+0.7×1.4×3]×(0.9+0.4-0.3/2)/2×0.9=4.79kN右侧楼板传递给梁右侧立杆荷载:N边2=1.1×max[1.2×(0.5+(24+1.1)×0.12)+1.4×3，1.3 5×(0.5+(24+1.1)×0.12)+0.7×1.4×3]×(0.9+0.8-0.4-0.3/2)/2×0.9=4.79kNN d＝max[R1+N边1，R2，R3，R4+N边2]+1.1×1.35×0.15×(9-0.7)＝max[0.353+4.79，7.3 05，7.305，0.353+4.79]+1.849＝9.154kNf d＝N d/(φA)+M wd/W＝9153.987/(0.18×384)+0.005×106/4120＝133.65N/mm2≤[f]＝205 N/mm2满足要求！九、高宽比验算根据《建筑施工脚手架安全技术统一标准》GB51210-2016 第8.3.2条:支撑脚手架独立架体高宽比不应大于3.0H/B=9/20=0.45≤3满足要求！十、架体抗倾覆验算支撑脚手架风线荷载标准值:q wk=l'a×ωfk=0.9×0.448=0.403kN/m：风荷载作用在支架外侧模板上产生的水平力标准值：F wk= l'a×H m×ωmk=0.9×1×0.239=0.215kN支撑脚手架计算单元在风荷载作用下的倾覆力矩标准值M ok：M ok=0.5H2q wk+HF wk=0.5×92×0.403+9×0.215=18.265kN.m参考《规范》GB51210-2016 第6.2.17条：B2l'a(g k1+ g k2)+2ΣG jk b j≥3γ0M okg k1——均匀分布的架体面荷载自重标准值kN/m2g k2——均匀分布的架体上部的模板等物料面荷载自重标准值kN/m2G jk——支撑脚手架计算单元上集中堆放的物料自重标准值kNb j——支撑脚手架计算单元上集中堆放的物料至倾覆原点的水平距离mB2l'a(g k1+ g k2)+2ΣG jk b j=B2l'a[qH/(l'a×l'b)+G1k]+2×G jk×B/2=202×0.9×[0.15×9/(0.9×0.9)+0.5]+2×1×20/2=800kN. m≥3γ0M ok =3×1.1×18.265=60.276kN.M满足要求！十一、立杆支承面承载力验算F1=N=9.154kN1、受冲切承载力计算根据《混凝土结构设计规范》GB50010-2010第6.5.1条规定，见下表可得：βh=1，f t=0.858N/mm2，η=1，h0=h-20=100mm，u m =2[(a+h0)+(b+h0)]=800mmF=(0.7βh f t+0.25σpc，m)ηu m h0=(0.7×1×0.858+0.25×0)×1×800×100/1000=48.048kN≥F1=9. 154kN满足要求！2、局部受压承载力计算根据《混凝土结构设计规范》GB50010-2010第6.6.1条规定，见下表可得：f c=7.488N/mm2，βc=1，βl=(A b/A l)1/2=[(a+2b)×(b+2b)/(ab)]1/2=[(300)×(300)/(100×100)]1/2=3，A ln=ab=10000mm 2F=1.35βcβl f c A ln=1.35×1×3×7.488×10000/1000=303.264kN≥F1=9.154kN满足要求！。

梁模板计算书

梁模板（套扣式，梁板立柱不共用）计算书计算依据：1、《混凝土结构设计规范》GB 50010-20102、《建筑结构荷载规范》GB 50009-20123、《钢结构设计标准》GB 50017-20174、《建筑施工承插型套扣式钢管脚手架安全技术规程》DBJ15-98-2014一、工程属性二、荷载设计三、模板体系设计设计简图如下：平面图立面图四、面板验算取单位宽度b=1000mm，按四等跨连续梁计算：截面抵抗矩：W＝bt2/6=1000×15×15/6＝37500mm3，截面惯性矩：I＝bt3/12=1000×15×15×15/12＝281250mm4根据《建筑施工承插型套扣式钢管脚手架安全技术规程》DBJ15-98-2014第4.3节规定可知：q1＝γ0×max[1.2(G1k+(G2k+G3k)×h)+1.4Q1k，1.35(G1k+(G2k+G3k)×h)+1.4ψc Q1k]×b=1×m ax[1.2×(0.1+(24+1.5)×1.8)+1.4×2.5，1.35×(0.1+(24+1.5)×1.8)+1.4×0.9×2.5]×1＝65.25 kN/mq1静＝γ0×1.35×[G1k+(G2k+G3k)×h]×b＝1×1.35×[0.1+(24+1.5)×1.8]×1＝62.1kN/m q1活＝γ0×1.4×0.9×Q1k×b＝1×1.4×0.9×2.5×1＝3.15kN/mq2＝[1×(G1k+(G2k+G3k)×h)+1×Q1k]×b＝[1×(0.1+(24+1.5)×1.8)+1×2.5]×1＝48.5kN/m 计算简图如下：1、强度验算M max＝0.107q1静L2+0.121q1活L2＝0.107×62.1×0.22+0.121×3.15×0.22＝0.281kN·m σ＝M max/W＝0.281×106/37500＝7.494N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算νmax＝0.632q2L4/(100EI)=0.632×48.5×2004/(100×10000×281250)＝0.174mm≤[ν]＝min[ L/150，10]＝min[200/150，10]＝1.333mm满足要求！3、支座反力计算设计值(承载能力极限状态)R1=R5=0.393q1静L+0.446q1活L=0.393×62.1×0.2+0.446×3.15×0.2＝5.162kNR2=R4=1.143q1静L+1.223q1活L=1.143×62.1×0.2+1.223×3.15×0.2＝14.967kNR3=0.928q1静L+1.142q1活L=0.928×62.1×0.2+1.142×3.15×0.2＝12.245kN标准值(正常使用极限状态)R1'=R5'=0.393q2L=0.393×48.5×0.2＝3.812kNR2'=R4'=1.143q2L=1.143×48.5×0.2＝11.087kNR3'=0.928q2L=0.928×48.5×0.2＝9.002kN五、小梁验算梁侧存在混凝土板，故梁底支撑区域内楼板荷载需附加传递：承载能力极限状态：梁底面板传递给左边小梁线荷载：q1左＝R1/b=5.162/1＝5.162kN/m梁底面板传递给中间小梁最大线荷载：q1中＝Max[R2,R3,R4]/b =Max[14.967,12.245,14.967]/1= 14.967kN/m梁底面板传递给右边小梁线荷载：q1右＝R5/b=5.162/1＝5.162kN/m小梁自重：q2＝1×1.35×(0.3-0.1)×0.8/4 =0.054kN/m梁左侧模板传递给左边小梁荷载q3左＝1×1.35×0.5×(1.8-0.1)=1.147kN/m梁右侧模板传递给右边小梁荷载q3右＝1×1.35×0.5×(1.8-0.1)=1.147kN/m梁左侧楼板传递给左边小梁荷载q4左＝1×Max[1.2×(0.5+(24+1.1)×0.1)+1.4×2.5，1.35×(0.5+(24+1.1)×0.1)+1.4×0.9×2.5]×(0.65-0.8/2)/2×1=0.902kN/m梁右侧楼板传递给右边小梁荷载q4右＝1×Max[1.2×(0.5+(24+1.1)×0.1)+1.4×2.5，1.35×(0.5+(24+1.1)×0.1)+1.4×0.9×2.5]×(0.65-0.8/2)/2×1=0.902kN/m左侧小梁荷载q左＝q1左+q2+q3左+q4左 =5.162+0.054+1.147+0.902=7.265kN/m中间小梁荷载q中= q1中+ q2=14.967+0.054=15.021kN/m右侧小梁荷载q右＝q1右+q2+q3右+q4右 =5.162+0.054+1.147+0.902=7.265kN/m小梁最大荷载q=Max[q左,q中,q右]=Max[7.265,15.021,7.265]=15.021kN/m正常使用极限状态：梁底面板传递给左边小梁线荷载：q1左'＝R1'/b=3.812/1＝3.812kN/m梁底面板传递给中间小梁最大线荷载：q1中'＝Max[R2',R3',R4']/b =Max[11.087,9.002,11.087]/1= 11.087kN/m梁底面板传递给右边小梁线荷载：q1右'＝R5'/b=3.812/1＝3.812kN/m小梁自重：q2'＝1×(0.3-0.1)×0.8/4 =0.04kN/m梁左侧模板传递给左边小梁荷载q3左'＝1×0.5×(1.8-0.1)=0.85kN/m梁右侧模板传递给右边小梁荷载q3右'＝1×0.5×(1.8-0.1)=0.85kN/m梁左侧楼板传递给左边小梁荷载q4左'＝[1×(0.5+(24+1.1)×0.1)+1×2.5]×(0.65-0.8/2)/2×1=0.689kN/m梁右侧楼板传递给右边小梁荷载q4右'＝[1×(0.5+(24+1.1)×0.1)+1×2.5]×(0.65-0.8/2)/2×1=0.689kN/m左侧小梁荷载q左'＝q1左'+q2'+q3左'+q4左'=3.812+0.04+0.85+0.689=5.391kN/m中间小梁荷载q中'= q1中'+ q2'=11.087+0.04=11.127kN/m右侧小梁荷载q右'＝q1右'+q2'+q3右'+q4右' =3.812+0.04+0.85+0.689=5.391kN/m小梁最大荷载q'=Max[q左',q中',q右']=Max[5.391,11.127,5.391]=11.127kN/m为简化计算，按简支梁和悬臂梁分别计算，如下图：1、抗弯验算M max＝max[0.125ql12，0.5ql22]＝max[0.125×15.021×0.62，0.5×15.021×0.152]＝0.676k N·mσ=M max/W=0.676×106/74667=9.053N/mm2≤[f]=16N/mm2满足要求！2、抗剪验算V max＝max[0.5ql1，ql2]＝max[0.5×15.021×0.6，15.021×0.15]＝4.506kNτmax=3V max/(2bh0)=3×4.506×1000/(2×70×80)＝1.207N/mm2≤[τ]=1.5N/mm2满足要求！3、挠度验算ν1＝5q'l14/(384EI)＝5×11.127×6004/(384×10000×298.667×104)＝0.629mm≤[ν]＝min[l1/150，10]=min[600/150，10]＝4mmν2＝q'l24/(8EI)＝11.127×1504/(8×10000×298.667×104)＝0.024mm≤[ν]＝min[2l2/150，1 0]=min[300/150，10]＝2mm满足要求！4、支座反力计算承载能力极限状态R max=max[qL1,0.5qL1+qL2]=max[15.021×0.6,0.5×15.021×0.6+15.021×0.15]=9.013kN 同理可得：梁底支撑小梁所受最大支座反力依次为R1=4.359kN,R2=9.013kN,R3=7.379kN,R4=9.0 13kN,R5=4.359kN正常使用极限状态R max'=max[q'L1,0.5q'L1+q'L2]=max[11.127×0.6,0.5×11.127×0.6+11.127×0.15]=6.676kN 同理可得：梁底支撑小梁所受最大支座反力依次为R1'=3.235kN,R2'=6.676kN,R3'=5.425kN,R4'=6. 676kN,R5'=3.235kN六、主梁验算主梁自重忽略不计，主梁2根合并，其主梁受力不均匀系数=0.6,则单根主梁所受集中力为Ks×Rn，Rn为各小梁所受最大支座反力1、抗弯验算主梁弯矩图(kN·m)σ=M max/W=0.262×106/4490=58.241N/mm2≤[f]=205N/mm2满足要求！2、抗剪验算主梁剪力图(kN)V max＝4.114kNτmax=2V max/A=2×4.114×1000/424＝19.406N/mm2≤[τ]=125N/mm2满足要求！3、挠度验算主梁变形图(mm)νmax＝0.035mm≤[ν]＝min[L/150，10]=min[300/150，10]＝2mm满足要求！4、支座反力计算承载能力极限状态支座反力依次为R1=6.729kN，R2=7.016kN，R3=6.729kN立柱所受主梁支座反力依次为P1=6.729/0.6=11.215kN，P2=7.016/0.6=11.693kN，P3= 6.729/0.6=11.215kN七、可调托座验算可调托座最大受力N＝max[P1，P2，P3]＝11.693kN≤[N]=30kN满足要求！八、立柱验算1、长细比验算h max=max(ηh,h'+2a)=max(1.1×1500,1200+2×200)=1650mmλ=h max/i=1650/15.9=103.774≤[λ]=150长细比满足要求！查表得：φ＝0.5662、风荷载计算M w＝γ0×φc×1.4×ωk×l a×h2/10＝1×0.9×1.4×0.281×0.6×1.52/10＝0.048kN·m3、稳定性计算P1＝11.215kN，P2＝11.693kN，P3＝11.215kN立柱最大受力N w＝max[P1，P2，P3]+1×1.35×0.15×(7.5-1.8)+M w/l b＝max[11.215，11. 693，11.215]+1.154+0.048/0.6＝12.927kNf＝N/(φA)+M w/W＝12927.073/(0.566×424)+0.048×106/4490＝64.557N/mm2≤[f]＝205 N/mm2满足要求！九、高宽比验算根据《建筑施工承插型套扣式钢管脚手架安全技术规程》DBJ15-98-2014第6.1.5：模板支撑架的高宽比不宜大于3H/B=7.5/30=0.25≤3满足要求！十、架体抗倾覆验算混凝土浇筑前，倾覆力矩主要由风荷载产生，抗倾覆力矩主要由模板及支架自重产生M T=γ0×ψc×γQ(ωk LHh2)=1×0.9×1.4×(0.281×40×7.5×6)=637.308kN·mM R=γG[G1k+0.15×H/(l a'×l b')]LB2/2=0.9×[0.5+0.15×7.5/(0.9×0.9)]×40×302/2=30600kN·m M T=637.308kN·m≤M R=30600kN·m满足要求！混凝土浇筑时，倾覆力矩主要由泵送、倾倒混凝土等因素产生的水平荷载产生，抗倾覆力矩主要由钢筋、混凝土、模板及支架自重产生M T=γ0×ψc×γQ(Q2k LH2)=1×0.9×1.4×(0.06×40×7.52)=170.1kN·mM R=γG[G1k+(G2k+G3k)h0+0.15×H/(l a'×l b')]LB2/2=0.9×[0.5+(24+1.1)×0.1+0.15×7.5/(0.9×0.9)]×40×302/2=71262kN·mM T=170.1kN·m≤M R=71262kN·m满足要求！十一、立柱支承面承载力验算F1=N=12.927kN1、受冲切承载力计算根据《混凝土结构设计规范》GB50010-2010第6.5.1条规定，见下表可得：βh=1，f t=0.638N/mm2，η=1，h0=h-20=130mm，u m =2[(a+h0)+(b+h0)]=960mmF=(0.7βh f t+0.25σpc，m)ηu m h0=(0.7×1×0.638+0.25×0)×1×960×130/1000=55.736kN≥F1=1 2.927kN满足要求！2、局部受压承载力计算根据《混凝土结构设计规范》GB50010-2010第6.6.1条规定，见下表可得：f c=5.568N/mm2，βc=1，βl=(A b/A l)1/2=[(a+2b)×(b+2b)/(ab)]1/2=[(320)×(300)/(120×100)]1/2=2.828，A ln=ab=1200 0mm2F=1.35βcβl f c A ln=1.35×1×2.828×5.568×12000/1000=255.129kN≥F1=12.927kN满足要求！。

300X600梁侧模板计算书

梁侧模板计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计规范》GB 50017-2003一、工程属性新浇混凝梁名称KL 混凝土梁截面尺寸(mmxmm) 300×600梁板结构情况见下图楼板厚度(mm) 200二、荷载组合新浇混凝土对模板的侧压力标准值G4k＝min[0.22γc t0β1β2v1/2，γc H]＝min[0.22×24×4×1×1×21/2，24×1.6]＝min[29.87，38.4]＝29.87kN/m2承载能力极限状态设计值S承＝0.9max[1.2G4k+1.4Q2k，1.35G4k+1.4×0.7Q2k]＝0.9max[1.2×29.87+1.4×4，1.35×29.87+1.4×0.7×4]＝0.9max[41.44，44.24]＝0.9×44.24＝39.82kN/m2正常使用极限状态设计值S正＝G4k＝29.87 kN/m2三、支撑体系设计设计简图如下：模板设计剖面图四、面板验算面板类型覆面木胶合板面板厚度(mm)15 面板抗弯强度设计值[f](N/mm 2)15面板弹性模量E(N/mm 2)10000梁截面宽度取单位长度，b ＝1000mm 。

W ＝bh 2/6=1000×152/6＝37500mm 3，I ＝bh 3/12=1000×153/12＝281250mm 4。

面板计算简图如下：1、抗弯验算q1＝bS承＝1×39.82＝39.82kN/mq1静＝0.9×1.35×G4k×b＝0.9×1.35×29.87×1＝36.29kN/mq1活＝0.9×1.4×0.7×Q2k×b＝0.9×1.4×0.7×4×1＝3.53kN/mM max＝0.1q1静L2+0.117q1活L2=0.1×36.29×0.132+0.117×3.53×0.132＝0.07kN·m σ＝M max/W＝0.07×106/37500＝1.92N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算q＝bS正＝1×29.87＝29.87kN/mνmax＝0.677qL4/(100EI)=0.677×29.87×133.334/(100×10000×281250)＝0.02mm≤133.33/400=0.33mm满足要求！3、最大支座反力计算承载能力极限状态R max＝1.1×q1静×l左+1.2×q1活×l左＝1.1×36.29×0.13+1.2×3.53×0.13＝5.89kN正常使用极限状态R'max＝1.1×l左×q＝1.1×0.13×29.87＝4.38kN五、小梁验算计算简图如下：跨中段计算简图悬挑段计算简图1、抗弯验算q＝5.89kN/mM max＝max[0.1×q×l2,0.5×q×l12]=max[0.1×5.89×0.92，0.5×5.89×0.152]=0.48kN·m σ＝M max/W＝0.48×106/40830＝11.68N/mm2≤[f]＝15.44N/mm2满足要求！2、抗剪验算V max＝max[0.6×q×l,q×l1]=max[0.6×5.89×0.9，5.89×0.15]=3.18kNτmax＝3V max/(2bh0)=3×3.18×1000/(2×50×70)＝1.36N/mm2≤[τ]＝1.78N/mm2满足要求！3、挠度验算q＝4.38kN/mν1max ＝0.677qL 4/(100EI)=0.677×4.38×9004/(100×9350×1429200)＝1.46mm≤900/400=2.25mmν2max ＝qL 4/(8EI)=4.38×1504/(8×9350×1429200)=0.02mm≤150/400=0.38mm 满足要求！4、最大支座反力计算承载能力极限状态R max ＝max[1.1×5.89×0.9，0.4×5.89×0.9+5.89×0.15]＝5.83kN 正常使用极限状态R'max ＝max[1.1×4.38×0.9，0.4×4.38×0.9+4.38×0.15]＝4.34kN六、主梁验算对拉螺栓水平向间距(mm) 900 主梁最大悬挑长度(mm) 150 主梁类型钢管主梁材料规格(mm) Ф48×3 主梁合并根数2 主梁弹性模量E(N/mm 2) 206000 主梁抗弯强度设计值[f](N/mm 2) 205 主梁抗剪强度设计值[τ](N/mm 2) 120 主梁截面惯性矩I(cm 4)10.78主梁截面抵抗矩W(cm 3)4.49因主梁2根合并，则抗弯、抗剪、挠度验算荷载值取半。

300×850梁模板支撑计算书

梁模板（扣件式，梁板立柱共用）计算书计算依据：1、《建筑施工脚手架安全技术统一标准》GB51210-20162、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20113、《建筑施工模板安全技术规范》JGJ162-20084、《混凝土结构设计规范》GB 50010-20105、《建筑结构荷载规范》GB 50009-20126、《钢结构设计标准》GB 50017-20177、《建筑结构可靠性设计统一标准》GB50068-2018一、工程属性二、荷载设计风荷载参数：三、模板体系设计荷载系数参数表：设计简图如下：平面图立面图四、面板验算取单位宽度b=1000mm，按二等跨连续梁计算：W＝bh2/6=1000×15×15/6＝37500mm3，I＝bh3/12=1000×15×15×15/12＝281250mm4q1＝γ0×[1.3(G1k+(G2k+G3k)×h)+1.5×γL×Q1k]×b=1×[1.3×(0.1+(24+1.5)×0.85)+1.5×0.9×3]×1＝32.358kN/mq1静＝γ0×1.3×[G1k+(G2k+G3k)×h]×b＝1×1.3×[0.1+(24+1.5)×0.85]×1＝28.307kN/mq1活＝γ0×1.5×γL×Q1k×b＝1×1.5×0.9×3×1＝4.05kN/mq2＝[1×(G1k+(G2k+G3k)×h)]×b＝[1×(0.1+(24+1.5)×0.85)]×1＝21.775kN/m计算简图如下：1、强度验算M max＝0.125q1L2＝0.125×32.358×0.152＝0.091kN·mσ＝M max/W＝0.091×106/37500＝2.427N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算νmax＝0.521q2L4/(100EI)=0.521×21.775×1504/(100×5400×281250)＝0.038mm≤[ν]＝L/250＝150/250＝0.6mm满足要求！3、支座反力计算设计值(承载能力极限状态)R1=R3=0.375q1静L+0.437q1活L=0.375×28.307×0.15+0.437×4.05×0.15＝1.858kN R2=1.25q1L=1.25×32.358×0.15＝6.067kN标准值(正常使用极限状态)R1'=R3'=0.375q2L=0.375×21.775×0.15＝1.225kNR2'=1.25q2L=1.25×21.775×0.15＝4.083kN五、小梁验算承载能力极限状态：梁底面板传递给左边小梁线荷载：q1左＝R1/b=1.858/1＝1.858kN/m梁底面板传递给中间小梁最大线荷载：q1中＝Max[R2]/b = Max[6.067]/1= 6.067kN/m梁底面板传递给右边小梁线荷载：q1右＝R3/b=1.858/1＝1.858kN/m小梁自重：q2＝1×1.3×(0.3-0.1)×0.3/2 =0.039kN/m梁左侧模板传递给左边小梁荷载q3左＝1×1.3×0.5×0.85=0.552kN/m梁右侧模板传递给右边小梁荷载q3右＝1×1.3×0.5×(0.85-0.13)=0.468kN/m梁右侧楼板传递给右边小梁荷载q4右＝1×[1.3×(0.5+(24+1.1)×0.13)+1.5×0.9×3]×((0.9-0.45)-0.3/2)/2×1=1.341kN/m左侧小梁荷载q左＝q1左+q2+q3左=1.858+0.039+0.552=2.449kN/m中间小梁荷载q中= q1中+ q2=6.067+0.039=6.106kN/m右侧小梁荷载q右＝q1右+q2+q3右+q4右 =1.858+0.039+0.468+1.341=3.706kN/m 小梁最大荷载q=Max[q左,q中,q右]=Max[2.449,6.106,3.706]=6.106kN/m正常使用极限状态：梁底面板传递给左边小梁线荷载：q1左'＝R1'/b=1.225/1＝1.225kN/m梁底面板传递给中间小梁最大线荷载：q1中'＝Max[R2']/b = Max[4.083]/1= 4.083kN/m梁底面板传递给右边小梁线荷载：q1右'＝R3'/b=1.225/1＝1.225kN/m小梁自重：q2'＝1×(0.3-0.1)×0.3/2 =0.03kN/m梁左侧模板传递给左边小梁荷载q3左'＝1×0.5×0.85=0.425kN/m梁右侧模板传递给右边小梁荷载q3右'＝1×0.5×(0.85-0.13)=0.36kN/m梁右侧楼板传递给右边小梁荷载q4右'＝[1×(0.5+(24+1.1)×0.13)]×((0.9-0.45)-0.3/2)/2×1=0.564kN/m左侧小梁荷载q左'＝q1左'+q2'+q3左'=1.225+0.03+0.425=1.68kN/m中间小梁荷载q中'= q1中'+ q2'=4.083+0.03=4.113kN/m右侧小梁荷载q右'＝q1右'+q2'+q3右'+q4右' =1.225+0.03+0.36+0.564=2.179kN/m 小梁最大荷载q'=Max[q左',q中',q右']=Max[1.68,4.113,2.179]=4.113kN/m为简化计算，按二等跨连续梁和悬臂梁分别计算，如下图：1、抗弯验算M max＝max[0.125ql12，0.5ql22]＝max[0.125×6.106×0.452，0.5×6.106×0.22]＝0.155kN·mσ=M max/W=0.155×106/24500=6.308N/mm2≤[f]=15.444N/mm2满足要求！2、抗剪验算V max＝max[0.625ql1，ql2]＝max[0.625×6.106×0.45，6.106×0.2]＝1.717kN τmax=3V max/(2bh0)=3×1.717×1000/(2×30×70)＝1.227N/mm2≤[τ]=1.782N/mm2满足要求！3、挠度验算ν1＝0.521q'l14/(100EI)＝0.521×4.113×4504/(100×9350×85.75×104)＝0.11mm≤[ν]＝l1/250＝450/250＝1.8mmν2＝q'l24/(8EI)＝4.113×2004/(8×9350×85.75×104)＝0.103mm≤[ν]＝2l2/250＝2×200/250＝1.6mm满足要求！4、支座反力计算承载能力极限状态R max=max[1.25qL1,0.375qL1+qL2]=max[1.25×6.106×0.45,0.375×6.106×0.45+6.106×0.2]=3.435kN同理可得：梁底支撑小梁所受最大支座反力依次为R1=1.378kN,R2=3.435kN,R3=2.085kN 正常使用极限状态R max'=max[1.25q'L1,0.375q'L1+q'L2]=max[1.25×4.113×0.45,0.375×4.113×0.45+4.113×0.2]=2.314kN同理可得：梁底支撑小梁所受最大支座反力依次为R1'=0.945kN,R2'=2.314kN,R3'=1.226kN 六、主梁验算1、抗弯验算主梁弯矩图(kN·m)σ=M max/W=0.18×106/4490=40.164N/mm2≤[f]=205N/mm2满足要求！2、抗剪验算主梁剪力图(kN)V max＝1.718kNτmax=2V max/A=2×1.718×1000/424＝8.102N/mm2≤[τ]=125N/mm2满足要求！3、挠度验算主梁变形图(mm)νmax＝0.032mm≤[ν]＝L/250＝300/250＝1.2mm满足要求！4、支座反力计算承载能力极限状态支座反力依次为R1=0.258kN，R2=3.353kN，R3=4.06kN，R4=0.258kN正常使用极限状态支座反力依次为R1'=0.174kN，R2'=2.276kN，R3'=2.557kN，R4'=0.174kN 七、纵向水平钢管验算R＝max[R1，R2，R3，R4]=max[0.258，3.353，4.06，0.258]=4.06kN，R'＝max[R1'，R2'，R3'，R4']＝max[0.174，2.276，2.557，0.174]=2.557kN计算简图如下：1、抗弯验算纵向水平钢管弯矩图(kN·m)σ＝M max/W＝0.639×106/4490＝142.422N/mm2≤[f]＝205N/mm2满足要求！2、抗剪验算纵向水平钢管剪力图(kN)V max＝2.639kNτmax＝2V max/A=2×2.639×1000/424＝12.448N/mm2≤[τ]＝125N/mm2满足要求！3、挠度验算纵向水平钢管变形图(mm)νmax＝0.97mm≤[ν]＝L/250＝900/250＝3.6mm满足要求！4、支座反力计算支座反力依次为R1=5.481kN，R2=8.729kN，R3=8.729kN，R4=5.481kN同理可得：立杆所受支座反力依次为R1=0.555kN，R2=7.209kN，R3=8.729kN，R4=0.555kN八、扣件抗滑移验算扣件最大受力N＝max[R1，R2，R3，R4]＝8.729kN≤R c=k c×12=0.85×12=10.2kN满足要求！九、立杆验算1、长细比验算顶部立杆段：l01=kμ1(h d+2a)=1×1.386×(750+2×200)=1594mm非顶部立杆段：l02=kμ2h =1×1.755×1500=2632mmλ=max[l01，l02]/i=2632/15.9=165.535≤[λ]=210长细比满足要求！顶部立杆段：l01=kμ1(h d+2a)=1.155×1.386×(750+2×200)=1841mm非顶部立杆段：l02=kμ2h =1.155×1.755×1500=3041mmλ=max[l01，l02]/i=3041/15.9=191.258查表得：φ＝0.1972、风荷载计算M wd＝γ0×γL×φwγQ×Mωk=γ0×γL×φwγQ×(ζ2×ωk×l a×h2/10)＝1×0.9×0.6×1.5×(1×0.04×0.9×1.52/10)＝0.007kN·m3、稳定性计算R1＝0.555kN，R2＝7.209kN，R3＝8.729kN，R4＝0.555kN梁两侧立杆承受楼板荷载：右侧楼板传递给梁右侧立杆荷载:N边=1×[1.3×(0.5+(24+1.1)×0.13)+1.5×0.9×3]×(0.9+0.9-0.45-0.3/2)/2×0.9=4.829kNN d＝max[R1，R2，R3，R4+N边]+1×1.3×0.15×(6.45-0.85)＝max[0.555，7.209，8.729，0.555+4.829]+1.092＝9.821kNf d＝N d/(φA)+M wd/W＝9821.099/(0.197×424)+0.007×106/4490＝119.138N/mm2≤[f]＝205N/mm2满足要求！十、高宽比验算根据《建筑施工脚手架安全技术统一标准》GB51210-2016 第8.3.2条: 支撑脚手架独立架体高宽比不应大于3.0H/B=6.45/36=0.179≤3满足要求！十一、架体抗倾覆验算支撑脚手架风线荷载标准值:q wk=l'a×ωfk=0.9×0.96=0.864kN/m：风荷载作用在支架外侧模板上产生的水平力标准值：F wk= l'a×H m×ωmk=0.9×1×0.362=0.326kN支撑脚手架计算单元在风荷载作用下的倾覆力矩标准值M ok：M ok=0.5H2q wk+HF wk=0.5×6.452×0.864+6.45×0.326=20.074kN.m参考《规范》GB51210-2016 第6.2.17条：B2l'a(g k1+ g k2)+2ΣG jk b j≥3γ0M okg k1——均匀分布的架体面荷载自重标准值kN/m2g k2——均匀分布的架体上部的模板等物料面荷载自重标准值kN/m2G jk——支撑脚手架计算单元上集中堆放的物料自重标准值kNb j——支撑脚手架计算单元上集中堆放的物料至倾覆原点的水平距离mB2l'a(g k1+ g k2)+2ΣG jk b j=B2l'a[qH/(l'a×l'b)+G1k]+2×G jk×B/2=362×0.9×[0.15×6.45/(0.9×0.9)+0.5]+2×1×36/2=2 012.4kN.m≥3γ0M ok =3×1×20.074=60.221kN.M满足要求！十二、立杆地基基础计算立杆底垫板的底面平均压力p＝N/(m f A)＝9.821/(1×0.15)＝65.474kPa≤γu f ak＝1.254×140 =175.56kPa满足要求！。

(完整版)钢筋混凝土过梁计算书

结构构件计算书3钢筋混凝土过梁计算书项目名称 ______________ 日设计者 ________________ 校—、构件编号：GL-1二、示意图：In三、设计依据《混凝土结构设计规范》 (GB 50010-2010)《砌体结构设计规范》 (GB 50003-2001)四、计算信息1. 几何参数过梁高度h = 300 mm过梁宽度b = 240 mm过梁净跨 Ln = 2500 mm过梁梁端的支承长度 a = 300 mm过梁上墙体高度 hw = 1000 mm墙体厚度 bw = 240 mm2. 材料信息砌体类型：烧结普通砖砌体强度等级：MU10 砂浆强度：M5砌体材料抗压强度设计值调整系数丫 a = 1.00纵筋种类:HPB300 fy = 270.00 N/mm 箍筋种类:HPB300 fyv = 270.00 N/mm 箍筋间距：s = 200 mm3. 计算信息结构重要性系数：丫 o = 1.0纵筋合力点至近边距离：as = 35 mm4. 荷载信息恒载分项系数：丫 G = 1.35砌体材料容重：丫 W = 18.00 kN/m 过梁容重：丫 L = 25.00 kN/m 3梁板传来荷载设计值：qb = 10.00 kN/m bEs = 210000.00 N/mm2五、计算过梁荷载设计值1. 墙体荷载gk w = 丫W*bw*Ln/3 = 18.00*0.24*2.50/3 = 3.60 kN/m2. 过梁自重gk L = Y L*b*h = 25.00*0.24*0.30 = 1.80 kN/m3. 过梁上荷载设计值p = 丫O[丫G(gk w+gk L)+qb] = 1.00[1.35(3.60+1.80)+10.00] = 17.29 kN/m六、过梁截面配筋1. 计算过梁的计算跨度Lo = min(Ln+a,1.05L n) = min (2.50+0.30,1.05*2.50) = 2.625 m2. 计算过梁跨中最大弯矩2 2MU = 1/8*p*Lo = 1/8*17.29*2.625 = 14.89 kN •m3. 计算截面有效高度ho=h-as=300-35=265mm4. 计算相对界限受压区高度E b=3 1/(1+fy/(Es* & cu))=0.80/(1+270/(2.1*10 5*0.0033))=0.5765. 确定计算系数6a s=Y o*M/( a 1*fc*b*ho*ho)=1.0*14.892*10 心.0*7.2*240*265*265)=0.1236. 计算相对受压区高度E =1-sqrt(1- 2a s)=1 -sqrt(1- 2*0.123)=0.131 b=0.576 满足要求。

600x1400间距500梁模板(碗扣式,梁板立柱共用)计算书

梁模板（碗扣式，梁板立柱共用）计算书计算依据：1、《建筑施工碗扣式钢管脚手架安全技术规范》JGJ166-20162、《建筑施工模板安全技术规范》JGJ162-20083、《混凝土结构设计规范》GB 50010-20104、《建筑结构荷载规范》GB 50009-20125、《钢结构设计标准》GB 50017-2017一、工程属性二、荷载设计风荷载参数：三、模板体系设计梁底增加立杆布置方式按混凝土梁梁宽均分梁底增加立杆依次距梁左侧立杆距离(mm) 500,700梁底支撑小梁最大悬挑长度(mm) 200梁底支撑小梁根数 5梁底支撑小梁间距150每纵距内附加梁底支撑主梁根数0设计简图如下：平面图立面图四、面板验算面板类型覆面木胶合板面板厚度t(mm) 15面板抗弯强度设计值[f](N/mm2) 15 面板抗剪强度设计值[τ](N/mm2) 1.4面板弹性模量E(N/mm2) 10000取单位宽度b=1000mm，按四等跨连续梁计算：W＝bh2/6=1000×15×15/6＝37500mm3，I＝bh3/12=1000×15×15×15/12＝281250mm4q1＝γ0×max[1.2(G1k+(G2k+G3k)×h)+1.4Q1k，1.35(G1k+(G2k+G3k)×h)+1.4ψc Q1k]×b=1.1×max[1.2×(0.1+(24+1.5)×1.4)+1.4×2.5，1.35×(0.1+(24+1.5)×1.4)+1.4×0.7×2.5]×1＝55.858kN/mq1静＝γ0×1.35×[G1k+(G2k+G3k)×h]×b＝1.1×1.35×[0.1+(24+1.5)×1.4]×1＝53.163kN/mq1活＝γ0×1.4×0.7×Q1k×b＝1.1×1.4×0.7×2.5×1＝2.695kN/mq2＝[1×(G1k+(G2k+G3k)×h)]×b＝[1×(0.1+(24+1.5)×1.4)]×1＝35.8kN/m计算简图如下：1、强度验算M max＝0.107q1静L2+0.121q1活L2＝0.107×53.163×0.152+0.121×2.695×0.152＝0.135kN·mσ＝M max/W＝0.135×106/37500＝3.609N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算νmax＝0.632q2L4/(100EI)=0.632×35.8×1504/(100×10000×281250)＝0.041mm≤[ν]＝L/400＝150/400＝0.375mm满足要求！3、支座反力计算设计值(承载能力极限状态)R1=R5=0.393q1静L+0.446q1活L=0.393×53.163×0.15+0.446×2.695×0.15＝3.314kNR2=R4=1.143q1静L+1.223q1活L=1.143×53.163×0.15+1.223×2.695×0.15＝9.609kNR3=0.928q1静L+1.142q1活L=0.928×53.163×0.15+1.142×2.695×0.15＝7.862kN标准值(正常使用极限状态)R1'=R5'=0.393q2L=0.393×35.8×0.15＝2.11kNR2'=R4'=1.143q2L=1.143×35.8×0.15＝6.138kNR3'=0.928q2L=0.928×35.8×0.15＝4.983kN五、小梁验算承载能力极限状态：梁底面板传递给左边小梁线荷载：q1左＝R1/b=3.314/1＝3.314kN/m梁底面板传递给中间小梁最大线荷载：q1中＝Max[R2,R3,R4]/b = Max[9.609,7.862,9.609]/1= 9.609kN/m梁底面板传递给右边小梁线荷载：q1右＝R5/b=3.314/1＝3.314kN/m小梁自重：q2＝1.1×1.35×(0.3-0.1)×0.6/4 =0.045kN/m梁左侧模板传递给左边小梁荷载q3左＝1.1×1.35×0.5×(1.4-0.15)=0.928kN/m梁右侧模板传递给右边小梁荷载q3右＝1.1×1.35×0.5×(1.4-0.15)=0.928kN/m梁左侧楼板传递给左边小梁荷载q4左＝1.1×Max[1.2×(0.5+(24+1.1)×0.15)+1.4×2.5，1.35×(0.5+(24+1.1)×0.15)+1.4×0.7×2.5]×(0.6-0.6/2)/2×1=1.422kN/m梁右侧楼板传递给右边小梁荷载q4右＝1.1×Max[1.2×(0.5+(24+1.1)×0.15)+1.4×2.5，1.35×(0.5+(24+1.1)×0.15)+1.4×0.7×2.5]×((1.2-0.6)-0.6/2)/2×1=1.422kN/m左侧小梁荷载q左＝q1左+q2+q3左+q4左=3.314+0.045+0.928+1.422=5.709kN/m中间小梁荷载q中= q1中+ q2=9.609+0.045=9.654kN/m右侧小梁荷载q右＝q1右+q2+q3右+q4右=3.314+0.045+0.928+1.422=5.709kN/m小梁最大荷载q=Max[q左,q中,q右]=Max[5.709,9.654,5.709]=9.654kN/m正常使用极限状态：梁底面板传递给左边小梁线荷载：q1左'＝R1'/b=2.11/1＝2.11kN/m梁底面板传递给中间小梁最大线荷载：q1中'＝Max[R2',R3',R4']/b = Max[6.138,4.983,6.138]/1= 6.138kN/m梁底面板传递给右边小梁线荷载：q1右'＝R5'/b=2.11/1＝2.11kN/m小梁自重：q2'＝1×(0.3-0.1)×0.6/4 =0.03kN/m梁左侧模板传递给左边小梁荷载q3左'＝1×0.5×(1.4-0.15)=0.625kN/m梁右侧模板传递给右边小梁荷载q3右'＝1×0.5×(1.4-0.15)=0.625kN/m梁左侧楼板传递给左边小梁荷载q4左'＝[1×(0.5+(24+1.1)×0.15)]×(0.6-0.6/2)/2×1=0.64kN/m梁右侧楼板传递给右边小梁荷载q4右'＝[1×(0.5+(24+1.1)×0.15)]×((1.2-0.6)-0.6/2)/2×1=0.64kN/m左侧小梁荷载q左'＝q1左'+q2'+q3左'+q4左'=2.11+0.03+0.625+0.64=3.405kN/m中间小梁荷载q中'= q1中'+ q2'=6.138+0.03=6.168kN/m右侧小梁荷载q右'＝q1右'+q2'+q3右'+q4右' =2.11+0.03+0.625+0.64=3.405kN/m小梁最大荷载q'=Max[q左',q中',q右']=Max[3.405,6.168,3.405]=6.168kN/m为简化计算，按二等跨连续梁和悬臂梁分别计算，如下图：1、抗弯验算M max＝max[0.125ql12，0.5ql22]＝max[0.125×9.654×0.52，0.5×9.654×0.22]＝0.302kN·mσ=M max/W=0.302×106/42667=7.071N/mm2≤[f]=15.444N/mm2满足要求！2、抗剪验算V max＝max[0.625ql1，ql2]＝max[0.625×9.654×0.5，9.654×0.2]＝3.017kNτmax=3V max/(2bh0)=3×3.017×1000/(2×40×80)＝1.414N/mm2≤[τ]=1.782N/mm2满足要求！3、挠度验算ν1＝0.521q'l14/(100EI)＝0.521×6.168×5004/(100×9350×170.667×104)＝0.126mm≤[ν]＝l1/400＝500/400＝1.25mmν2＝q'l24/(8EI)＝6.168×2004/(8×9350×170.667×104)＝0.077mm≤[ν]＝2l2/400＝2×200/400＝1mm满足要求！4、支座反力计算承载能力极限状态R max=max[1.25qL1,0.375qL1+qL2]=max[1.25×9.654×0.5,0.375×9.654×0.5+9.654×0.2]=6. 034kN同理可得：梁底支撑小梁所受最大支座反力依次为R1=3.568kN,R2=6.034kN,R3=4.941kN,R4=6.034kN,R5=3.568kN正常使用极限状态R max'=max[1.25q'L1,0.375q'L1+q'L2]=max[1.25×6.168×0.5,0.375×6.168×0.5+6.168×0.2]= 3.855kN同理可得：梁底支撑小梁所受最大支座反力依次为R1'=2.128kN,R2'=3.855kN,R3'=3.133kN,R4'=3.855kN,R5'=2.128kN六、主梁验算主梁抗剪强度设计值[τ](N/mm2) 125 主梁截面抵抗矩W(cm3) 4.49主梁弹性模量E(N/mm2) 206000 主梁截面惯性矩I(cm4) 10.78可调托座内主梁根数 2 主梁受力不均匀系数0.6 主梁自重忽略不计，主梁2根合并，其主梁受力不均匀系数=0.6,则单根主梁所受集中力为Ks×Rn，Rn为各小梁所受最大支座反力1、抗弯验算主梁弯矩图(kN·m)σ=M max/W=0.253×106/4490=56.343N/mm2≤[f]=205N/mm2满足要求！2、抗剪验算主梁剪力图(kN)V max＝5.049kNτmax=2V max/A=2×5.049×1000/424＝23.814N/mm2≤[τ]=125N/mm2 满足要求！3、挠度验算主梁变形图(mm)νmax＝0.112mm≤[ν]＝L/400＝500/400＝1.25mm满足要求！4、支座反力计算承载能力极限状态支座反力依次为R1=0.712kN，R2=6.531kN，R3=6.531kN，R4=0.712kN立杆所受主梁支座反力依次为P1=0.712/0.6=1.187kN，P2=6.531/0.6=10.885kN，P3=6.531/0.6=10.885kN，P4=0.712/0.6=1.187kN七、可调托座验算1、扣件抗滑移验算两侧立杆最大受力N＝max[R1,R4]＝max[0.712,0.712]＝0.712kN≤0.85×8=6.8kN单扣件在扭矩达到40～65N·m且无质量缺陷的情况下，单扣件能满足要求！2、可调托座验算可调托座最大受力N＝max[P2，P3]＝10.885kN≤[N]=30kN满足要求！八、立杆验算1、长细比验算l0=kμ(h+2a)=1×1.1×(1200+2×430)=2266mmλ=l0/i=2266/16=141.625≤[λ]=230长细比满足要求！立杆稳定性计算长细比计算如下：l0=kμ(h+2a)=1.217×1.1×(1200+2×430)=2757.722mmλ=l0/i=2757.722/16=172.358查表得，φ1=0.242、稳定性计算P1＝1.187kN，P2＝10.885kN，P3＝10.885kN，P4＝1.187kN梁两侧立杆承受楼板荷载：左侧楼板传递给梁左侧立杆荷载:N边=1.1×max[1.2×(0.5+(24+1.1)×0.15)+1.4×2.5，11.35×(0.5+(24+1.1)×0.15)+0.7×1.4×2.5]×(0.9+0.6-0.6/2)/2×0.5=2.844kN右侧楼板传递给梁右侧立杆荷载:N边=1.1×max[1.2×(0.5+(24+1.1)×0.15)+1.4×2.5，21.35×(0.5+(24+1.1)×0.15)+0.7×1.4×2.5]×(0.9+1.2-0.6-0.6/2)/2×0.5=2.844kN支撑脚手架风线荷载标准值:q wk=l a×ωfk=0.5×0.674=0.337kN/m：风荷载作用在支架外侧模板上产生的水平力标准值：F wk= l a×H m×ωmk=0.5×1×0.254=0.127kN支撑脚手架计算单元在风荷载作用下的倾覆力矩标准值M ok：M ok=0.5H2q wk+HF wk=0.5×122×0.337+12×0.127=25.788kN.m立杆考虑风荷载造成的立杆附加轴力Nwtk，计算如下：N wtk=6n×M ok /[(n+1)(n+2)B]=6×102×25.788/[(102+1) ×(102+2) ×91]=0.016kN不考虑立杆附加轴力时：根据《规范》JGJ166-2016 第5.3.7条，当立杆材质采用Q235钢材时，单根立杆轴力设计值不应大于30kN.N d1＝max[P1+N边1，P2，P3，P4+N边2]+1.1×1.35×0.15×(12-1.4)＝max[1.187+2.844，10.885，10.885，1.187+2.844]+2.361＝13.246kN≤30kN 满足要求！考虑立杆附加轴力时：根据《规范》JGJ166-2016 第5.3.7条，当立杆材质采用Q235钢材时，单根立杆轴力设计值不应大于30kN.N d2= N d1+ 1.1×1.4×0.6×N wtk=13.246+1.1×1.4×0.6×0.016=13.261kN≤30kN满足要求！考虑风荷载根据《规范》JGJ166-2016 第5.3.2及5.3.3条文说明，立杆产生的最大附加轴力与最大弯曲应力不发生在同一位置，所以有风荷载时立杆应分别按轴心受压构件和压弯构件两种工况进行计算，并应同时满足稳定性要求。

250×600梁模板支撑计算书

梁模板（扣件式，梁板立柱共用）计算书计算依据：1、《建筑施工脚手架安全技术统一标准》GB51210-20162、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20113、《建筑施工模板安全技术规范》JGJ162-20084、《混凝土结构设计规范》GB 50010-20105、《建筑结构荷载规范》GB 50009-20126、《钢结构设计标准》GB 50017-20177、《建筑结构可靠性设计统一标准》GB50068-2018一、工程属性二、荷载设计风荷载参数：三、模板体系设计荷载系数参数表：设计简图如下：平面图立面图四、面板验算取单位宽度b=1000mm，按简支梁计算：W＝bh2/6=1000×15×15/6＝37500mm3，I＝bh3/12=1000×15×15×15/12＝281250mm4q1＝γ0×[1.3(G1k+(G2k+G3k)×h)+1.5×γL×Q1k]×b=1×[1.3×(0.1+(24+1.5)×0.6)+1.5×0.9×3]×1＝24.07kN/mq2＝[1×(G1k+(G2k+G3k)×h)]×b＝[1×(0.1+(24+1.5)×0.6)]×1＝15.4kN/m计算简图如下：1、强度验算M max＝0.125q1L2＝0.125×24.07×0.252＝0.188kN·mσ＝M max/W＝0.188×106/37500＝5.015N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算νmax＝5q2L4/(384EI)=5×15.4×2504/(384×5400×281250)＝0.516mm≤[ν]＝L/250＝250/250＝1mm满足要求！3、支座反力计算设计值(承载能力极限状态)R1=R2=0.5q1L=0.5×24.07×0.25＝3.009kN标准值(正常使用极限状态)R1'=R2'=0.5q2L=0.5×15.4×0.25＝1.925kN五、小梁验算承载能力极限状态：梁底面板传递给左边小梁线荷载：q1左＝R1/b=3.009/1＝3.009kN/m梁底面板传递给右边小梁线荷载：q1右＝R2/b=3.009/1＝3.009kN/m小梁自重：q2＝1×1.3×(0.3-0.1)×0.25/2 =0.033kN/m梁左侧模板传递给左边小梁荷载q3左＝1×1.3×0.5×(0.6-0.13)=0.305kN/m梁右侧模板传递给右边小梁荷载q3右＝1×1.3×0.5×(0.6-0.13)=0.305kN/m梁左侧楼板传递给左边小梁荷载q4左＝1×[1.3×(0.5+(24+1.1)×0.13)+1.5×0.9×3]×(0.375-0.25/2)/2×1=1.118kN/m梁右侧楼板传递给右边小梁荷载q4右＝1×[1.3×(0.5+(24+1.1)×0.13)+1.5×0.9×3]×((0.75-0.375)-0.25/2)/2×1=1.118kN/m 左侧小梁荷载q左＝q1左+q2+q3左+q4左 =3.009+0.033+0.305+1.118=4.464kN/m 右侧小梁荷载q右＝q1右+q2+q3右+q4右 =3.009+0.033+0.305+1.118=4.464kN/m 小梁最大荷载q=Max[q左,q右]=Max[4.464,4.464]=4.464kN/m正常使用极限状态：梁底面板传递给左边小梁线荷载：q1左'＝R1'/b=1.925/1＝1.925kN/m梁底面板传递给右边小梁线荷载：q1右'＝R2'/b=1.925/1＝1.925kN/m小梁自重：q2'＝1×(0.3-0.1)×0.25/2 =0.025kN/m梁左侧模板传递给左边小梁荷载q3左'＝1×0.5×(0.6-0.13)=0.235kN/m梁右侧模板传递给右边小梁荷载q3右'＝1×0.5×(0.6-0.13)=0.235kN/m梁左侧楼板传递给左边小梁荷载q4左'＝[1×(0.5+(24+1.1)×0.13)]×(0.375-0.25/2)/2×1=0.47kN/m梁右侧楼板传递给右边小梁荷载q4右'＝[1×(0.5+(24+1.1)×0.13)]×((0.75-0.375)-0.25/2)/2×1=0.47kN/m左侧小梁荷载q左'＝q1左'+q2'+q3左'+q4左'=1.925+0.025+0.235+0.47=2.655kN/m 右侧小梁荷载q右'＝q1右'+q2'+q3右'+q4右' =1.925+0.025+0.235+0.47=2.655kN/m 小梁最大荷载q'=Max[q左',q右']=Max[2.655,2.655]=2.655kN/m为简化计算，按二等跨连续梁和悬臂梁分别计算，如下图：1、抗弯验算M max＝max[0.125ql12，0.5ql22]＝max[0.125×4.464×0.452，0.5×4.464×0.22]＝0.113kN·mσ=M max/W=0.113×106/24500=4.612N/mm2≤[f]=15.444N/mm2满足要求！2、抗剪验算V max＝max[0.625ql1，ql2]＝max[0.625×4.464×0.45，4.464×0.2]＝1.256kN τmax=3V max/(2bh0)=3×1.256×1000/(2×30×70)＝0.897N/mm2≤[τ]=1.782N/mm2满足要求！3、挠度验算ν1＝0.521q'l14/(100EI)＝0.521×2.655×4504/(100×9350×85.75×104)＝0.071mm≤[ν]＝l1/250＝450/250＝1.8mmν2＝q'l24/(8EI)＝2.655×2004/(8×9350×85.75×104)＝0.066mm≤[ν]＝2l2/250＝2×200/250＝1.6mm满足要求！4、支座反力计算承载能力极限状态R max=max[1.25qL1,0.375qL1+qL2]=max[1.25×4.464×0.45,0.375×4.464×0.45+4.464×0.2]=2.511kN同理可得：梁底支撑小梁所受最大支座反力依次为R1=2.511kN,R2=2.511kN正常使用极限状态R max'=max[1.25q'L1,0.375q'L1+q'L2]=max[1.25×2.655×0.45,0.375×2.655×0.45+2.655×0.2]=1.493kN同理可得：梁底支撑小梁所受最大支座反力依次为R1'=1.493kN,R2'=1.493kN六、主梁验算1、抗弯验算主梁弯矩图(kN·m)σ=M max/W=0.174×106/4490=38.825N/mm2≤[f]=205N/mm2满足要求！2、抗剪验算主梁剪力图(kN)V max＝2.14kNτmax=2V max/A=2×2.14×1000/424＝10.093N/mm2≤[τ]=125N/mm2满足要求！3、挠度验算主梁变形图(mm)νmax＝0.022mm≤[ν]＝L/250＝375/250＝1.5mm满足要求！4、支座反力计算承载能力极限状态支座反力依次为R1=0.371kN，R2=4.279kN，R3=0.371kN正常使用极限状态支座反力依次为R1'=0.221kN，R2'=2.544kN，R3'=0.221kN七、纵向水平钢管验算R＝max[R1，R2，R3]=max[0.371，4.279，0.371]=4.279kN，R'＝max[R1'，R2'，R3']＝max[0.221，2.544，0.221]=2.544kN计算简图如下：1、抗弯验算纵向水平钢管弯矩图(kN·m)σ＝M max/W＝0.674×106/4490＝150.104N/mm2≤[f]＝205N/mm2满足要求！2、抗剪验算纵向水平钢管剪力图(kN)V max＝2.781kNτmax＝2V max/A=2×2.781×1000/424＝13.12N/mm2≤[τ]＝125N/mm2满足要求！3、挠度验算纵向水平钢管变形图(mm)νmax＝0.965mm≤[ν]＝L/250＝900/250＝3.6mm满足要求！4、支座反力计算支座反力依次为R1=5.777kN，R2=9.2kN，R3=9.2kN，R4=5.777kN同理可得：立杆所受支座反力依次为R1=0.798kN，R2=9.2kN，R3=0.798kN 八、扣件抗滑移验算扣件最大受力N＝max[R1，R2，R3]＝9.2kN≤R c=k c×12=0.85×12=10.2kN满足要求！九、立杆验算1、长细比验算顶部立杆段：l01=kμ1(h d+2a)=1×1.386×(750+2×200)=1594mm非顶部立杆段：l02=kμ2h =1×1.755×1500=2632mmλ=max[l01，l02]/i=2632/15.9=165.535≤[λ]=210长细比满足要求！顶部立杆段：l01=kμ1(h d+2a)=1.155×1.386×(750+2×200)=1841mm 非顶部立杆段：l02=kμ2h =1.155×1.755×1500=3041mmλ=max[l01，l02]/i=3041/15.9=191.258查表得：φ＝0.1972、风荷载计算M wd＝γ0×γL×φwγQ×Mωk=γ0×γL×φwγQ×(ζ2×ωk×l a×h2/10)＝1×0.9×0.6×1.5×(1×0.04×0.9×1.52/10)＝0.007kN·m3、稳定性计算R1＝0.798kN，R2＝9.2kN，R3＝0.798kN梁两侧立杆承受楼板荷载：左侧楼板传递给梁左侧立杆荷载:N边=1×[1.3×(0.5+(24+1.1)×0.13)+1.5×0.9×3]×(0.9+0.375-0.25/2)/2×0.9=4.627kN1右侧楼板传递给梁右侧立杆荷载:N边=1×[1.3×(0.5+(24+1.1)×0.13)+1.5×0.9×3]×(0.9+0.75-0.375-0.25/2)/2×0.9=4.627kN 2N d＝max[R1+N边1，R2，R3+N边2]+1×1.3×0.15×(6.45-0.6)＝max[0.798+4.627，9.2，0.798+4.627]+1.141＝10.341kNf d＝N d/(φA)+M wd/W＝10340.705/(0.197×424)+0.007×106/4490＝125.358N/mm2≤[f]＝205N/mm2满足要求！十、高宽比验算根据《建筑施工脚手架安全技术统一标准》GB51210-2016 第8.3.2条: 支撑脚手架独立架体高宽比不应大于3.0H/B=6.45/36=0.179≤3满足要求！十一、架体抗倾覆验算支撑脚手架风线荷载标准值:q wk=l'a×ωfk=0.9×0.96=0.864kN/m：风荷载作用在支架外侧模板上产生的水平力标准值：F wk= l'a×H m×ωmk=0.9×0.6×0.362=0.195kN支撑脚手架计算单元在风荷载作用下的倾覆力矩标准值M ok：M ok=0.5H2q wk+HF wk=0.5×6.452×0.864+6.45×0.195=19.233kN.m参考《规范》GB51210-2016 第6.2.17条：B2l'a(g k1+ g k2)+2ΣG jk b j≥3γ0M okg k1——均匀分布的架体面荷载自重标准值kN/m2g k2——均匀分布的架体上部的模板等物料面荷载自重标准值kN/m2G jk——支撑脚手架计算单元上集中堆放的物料自重标准值kNb j——支撑脚手架计算单元上集中堆放的物料至倾覆原点的水平距离mB2l'a(g k1+ g k2)+2ΣG jk b j=B2l'a[qH/(l'a×l'b)+G1k]+2×G jk×B/2=362×0.9×[0.15×6.45/(0.9×0.9)+0.5]+2×1×36/2=2 012.4kN.m≥3γ0M ok =3×1×19.233=57.699kN.M满足要求！十二、立杆地基基础计算立杆底垫板的底面平均压力p＝N/(m f A)＝10.341/(1×0.15)＝68.938kPa≤γu f ak＝1.254×140 =175.56kPa满足要求！。

钢筋混凝土结构设计计算书

钢筋混凝土结构设计计算书1.设计资料:XX 建筑多层多功能厅楼盖设计, 建筑轴线及柱网平面见图。

建筑轴线及平面布置见图。

楼面可变荷载标准值4.0KN/ , 分项系数1.4, 楼面层用88J-楼44做法, 厚130mm 荷载标准值2.3 KN/ , 梁板下用20mm 厚石灰砂浆抹灰。

楼板、梁用混凝土均采用C25级, 钢筋直径时采用HPB235, 直径 12mm 时, 选用HRB335钢筋。

2.楼板计算:结构布置: 采用双向板主次梁布置, 如下图。

拟用板厚100mm, 次梁截面250 500, 主梁截面600 1200。

2.1荷载计算:88J-1楼44 2.30 KN/2m 100厚钢筋混凝土楼板 2.5 KN/2m石灰砂浆抹面 0。

2 KN/2m恒载标准值 k g =5.0 KN/2m 活载标准值 k q =4.0 KN/2m 荷载设计值 P=1.2 ⨯5.0+1.4 ⨯4.0=11.6 KN/2m 每米板宽 P=11.6 KN/2m2.1.1.板块区格配筋设计1) 1B 板计算x l =3000-250=2750 mm y l =6000-600=5400mmn=x l /y l =1.96 取α=0.26 β=2.2为四边连续板 , 四周有梁, 折减系数取0.8, 钢筋采用分离式布置222/12.22.227.0227.0232.293.12)4193.1(2196.131275.26.118.02232)41(213128.0m KN n n n Pl m xx =⨯⨯+⨯+⨯⨯+-⨯-⨯⨯⨯⨯=+++--⨯=αβαββ 取γ=0.95800=x h mm y h 0=70mm f =210KN/2mmin ρ=0.45y t f f /=0.45⨯1.27/210=0.272%>0.2% 2min min ,12721001000272.0mm bh A s =⨯⨯=⨯=∴ρ截面位置 M 设计值（KN/2m ）h （mm ） γ0h f M A y s =(2mm ) 实配钢筋(2mm )短跨跨中 2. 1280 132.83<272 ,长跨跨中945.0==x y am m 7067.67<2721006-φ283=s A2) 2B 板计算277521001501253000=+--=x l mm 54006006000=-=y l mmn=x l /y l =5400/2775=1.95 取α=0.26 β=2.0办三边连续, 一边简支, 取折减系数为1.0短跨连续支座为共同支座, 配筋与中相同。

400x900梁模板(扣件式,梁板立柱共用)计算书

梁模板（扣件式，梁板立柱共用）计算书计算依据：1、《建筑施工脚手架安全技术统一标准》GB51210-20162、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20113、《建筑施工模板安全技术规范》JGJ162-20084、《混凝土结构设计规范》GB 50010-20105、《建筑结构荷载规范》GB 50009-20126、《钢结构设计标准》GB 50017-2017一、工程属性平面图立面图四、面板验算面板类型覆面木胶合板面板厚度t(mm) 18面板抗弯强度设计值[f](N/mm2) 15 面板抗剪强度设计值[τ](N/mm2) 1.5面板弹性模量E(N/mm2) 5400 验算方式三等跨连续梁截面抵抗矩：W＝bh2/6=400×18×18/6＝21600mm3，截面惯性矩：I＝bh3/12=400×18×18×18/12＝194400mm4q1＝γ0×max[1.2(G1k+(G2k+G3k)×h)+1.4Q1k，1.35(G1k+(G2k+G3k)×h)+1.4φc Q1k]×b=1×max[1.2×(0.1+(24+1.5)×0.9)+1.4×3，1.35×(0.1+(24+1.5)×0.9)+1.4×0.7×3]×0.4＝13.623kN/mq1静＝γ0×1.35×[G1k+(G2k+G3k)×h]×b＝1×1.35×[0.1+(24+1.5)×0.9]×0.4＝12.447kN/mq1活＝γ0×1.4×0.7×Q1k×b＝1×1.4×0.7×3×0.4＝1.176kN/mq2＝[1×(G1k+(G2k+G3k)×h)]×b＝[1×(0.1+(24+1.5)×0.9)]×0.4＝9.22kN/m简图如下：1、抗弯验算M max＝0.1q1静L2+0.117q1活L2＝0.1×12.447×0.22+0.117×1.176×0.22＝0.055kN·mσ＝M max/W＝0.055×106/21600＝2.56N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算νmax＝0.677q2L4/(100EI)=0.677×9.22×2004/(100×5400×194400)＝0.095mm≤[ν]＝L/250＝200/250＝0.8mm满足要求！3、支座反力计算设计值(承载能力极限状态)R max＝1.1q1静L+1.2q1活L＝1.1×12.447×0.2+1.2×1.176×0.2＝3.021kN标准值(正常使用极限状态)R'max＝1.1q2L＝1.1×9.22×0.2＝2.028kN五、小梁验算小梁类型钢管小梁截面类型(mm) Φ48.3×3.0小梁计算截面类型(mm) Φ48×2.8 小梁抗弯强度设计值[f](N/mm2) 205小梁抗剪强度设计值[τ](N/mm2) 125 小梁截面抵抗矩W(cm3) 4.25小梁弹性模量E(N/mm2) 206000 小梁截面惯性矩I(cm4) 10.19面板传递给小梁q1＝3.021/0.4＝7.551kN/m小梁自重q2＝1×1.35×(0.3-0.1)×0.2＝0.054kN/m梁左侧楼板及侧模传递给小梁荷载F1=1×max[1.2 ×(0.5+(24+1.1)×0.25)+1.4×3，1.35 ×(0.5+(24+1.1)×0.25)+1.4×0.7×3]×(0.4-0.4/2)/2×0.2+1×1.35×0.5×(0.9-0.25)×0.2＝0.334kN梁右侧楼板及侧模传递给小梁荷载F2=1×max[1.2 ×(0.5+(24+1.1)×0.25)+1.4×3，1.35×(0.5+(24+1.1)×0.25)+1.4×0.7×3]×((0.8-0.4)-0.4/2)/2×0.2+1×1.35×0.5×(0.9-0.25)×0.2＝0.334kN正常使用极限状态：面板传递给小梁q1＝2.028/0.4＝5.071kN/m小梁自重q2＝1×(0.3-0.1)×0.2＝0.04kN/m梁左侧楼板及侧模传递给小梁荷载F1=(1×0.5+1×(24+1.1)×0.25)×(0.4-0.4/2)/2×0.2+1×0.5×(0.9-0.25)×0.2＝0.201kN 梁右侧楼板及侧模传递给小梁荷载F2=(1×0.5+1×(24+1.1)×0.25)×((0.8-0.4)-0.4/2)/2×0.2+1×0.5×(0.9-0.25)×0.2＝0.201kN 计算简图如下：承载能力极限状态正常使用极限状态1、抗弯验算小梁弯矩图(kN·m)σ=M max/W=0.038×106/4250=8.972N/mm2≤[f]=205N/mm2 满足要求！2、抗剪验算小梁剪力图(kN)V max＝1.011kNτmax=2V max/A=2×1.011×1000/398＝5.083N/mm2≤[τ]=125N/mm2满足要求！3、挠度验算小梁变形图(mm)νmax＝0.005mm≤[ν]＝L/250＝267/250＝1.068mm满足要求！4、支座反力计算承载能力极限状态R1＝0.012kN，R2＝1.854kN，R3＝1.854kN，R4＝0.012kN正常使用极限状态R'1＝0.004kN，R'2＝1.227kN，R'3＝1.227kN，R'4＝0.004kN六、主梁验算主梁类型钢管主梁截面类型(mm) Φ48.3×3.0 主梁计算截面类型(mm) Φ48×2.8 主梁抗弯强度设计值[f](N/mm2) 205主梁抗剪强度设计值[τ](N/mm2) 125 主梁截面抵抗矩W(cm3) 4.25主梁弹性模量E(N/mm2) 206000 主梁截面惯性矩I(cm4) 10.19主梁计算方式三等跨连续梁可调托座内主梁根数 2主梁受力不均匀系数0.6由上节可知P＝max[R2，R3]×0.6＝1.112kN，P'＝max[R2'，R3']×0.6＝0.736kN主梁计算简图一1、抗弯验算主梁弯矩图一(kN·m)σ=M max/W=0.289×106/4250=68N/mm2≤[f]=205N/mm2满足要求！2、抗剪验算主梁剪力图一(kN)V max＝1.751kNτmax=2V max/A=2×1.751×1000/398＝8.799N/mm2≤[τ]=125N/mm2满足要求！3、挠度验算主梁变形图一(mm)跨中νmax＝0.244mm≤[ν]＝L/250＝800/250＝3.2mm满足要求！悬臂端νmax＝0.014mm≤[ν]＝2l2/250＝2×200/250＝1.6mm满足要求！4、支座反力计算图一：R max=4.531kN用小梁的支座反力分别代入可得：承载能力极限状态图一立杆2：R2＝4.531kN，立杆3：R3＝4.531kN立杆所受主梁支座反力依次为:立杆2:P2=4.531/0.6=7.552kN,立杆3:P3=4.531/0.6=7.552kN七、纵向水平钢管验算钢管截面类型(mm) Φ48.3×3.0 钢管计算截面类型(mm) Φ48×2.8钢管截面面积A(mm2) 398 钢管截面回转半径i(mm) 16钢管弹性模量E(N/mm2) 206000 钢管截面惯性矩I(cm4) 10.19 钢管截面抵抗矩W(cm3) 4.25 钢管抗弯强度设计值[f](N/mm2) 205 钢管抗剪强度设计值[τ](N/mm2) 1251414纵向水平钢管计算简图一1、抗弯验算纵向水平钢管弯矩图一(kN·m)σ＝M max/W＝0.003×106/4250＝0.706N/mm2≤[f]=205N/mm2满足要求！2、抗剪验算纵向水平钢管剪力图一(kN)V max＝0.019kNτmax＝2V max/A=2×0.019×1000/398＝0.095N/mm2≤[τ]＝125N/mm2 满足要求！3、挠度验算纵向水平钢管变形图一(mm)跨中νmax＝0.001mm≤[ν]＝L/250＝800/250＝3.2mm满足要求！悬臂端νmax＝0mm≤[ν]＝2l2/250＝2×200/250＝1.6mm满足要求！4、支座反力计算图一：R max=0.049kN用小梁两侧的支座反力分别代入可得：承载能力极限状态图一：立杆1：R1=0.049kN，立杆4：R4=0.049kN八、可调托座验算两侧立杆最大受力N＝max[R1,R4]＝max[0.049,0.049]＝0.049kN≤0.85×8=6.8kN 单扣件在扭矩达到40～65N·m且无质量缺陷的情况下，单扣件能满足要求！2、可调托座验算可调托座最大受力N＝max[P2，P3]＝7.552kN≤[N]=30kN满足要求！九、立杆验算顶部立杆段：l01=kμ1(h d+2a)=1×1.386×(750+2×200)=1594mm非顶部立杆段：l02=kμ2h =1×1.755×1500=2632mmλ=max[l01，l02]/i=2632/16=164.5≤[λ]=210长细比满足要求！顶部立杆段：l01=kμ1(h d+2a)=1.155×1.386×(750+2×200)=1841mm非顶部立杆段：l02=kμ2h =1.155×1.755×1500=3041mmλ=max[l01，l02]/i=3041/16=190.062查表得：φ＝0.1992、风荷载计算M wd＝γ0×φc×γQ×Mωk=γ0×φc×γQ×(ζ2×ωk×l a×h2/10)＝1×0.6 ×1.4×(1×0.031×0.8×1.52/10)＝0.005kN·m3、稳定性计算R1＝0.049kN，P2＝7.552kN，P3＝7.552kN，R4＝0.049kN梁两侧立杆承受楼板荷载：左侧楼板传递给梁左侧立杆荷载:N边1=1×max[1.2×(0.5+(24+1.1)×0.25)+1.4×3，1.35×(0.5+(24+1.1)×0.25)+0.7×1.4×3]×(0.8+0.4-0.4/2)/2×0.8=4.932kN右侧楼板传递给梁右侧立杆荷载:N边2=1×max[1.2×(0.5+(24+1.1)×0.25)+1.4×3，1.35×(0.5+(24+1.1)×0.25)+0.7×1.4×3]×(0.8+0.8-0.4-0.4/2)/2×0.8=4.932kNN d＝max[R1+N边1，P2，P3，R4+N边2]+1×1.35×0.15×(3.6-0.9)＝max[0.049+4.932，7.552，7.552，0.049+4.932]+0.547＝8.099kNf d＝N d/(φA)+M wd/W＝8099.106/(0.199×398)+0.005×106/4250＝103.435N/mm2≤[f]＝205N/mm2满足要求！十、高宽比验算根据《建筑施工脚手架安全技术统一标准》GB51210-2016 第8.3.2条: 支撑脚手架独立架体高宽比不应大于3.0H/B=3.6/71=0.051≤3满足要求！十一、架体抗倾覆验算支撑脚手架风线荷载标准值:q wk=l'a×ωfk=0.8×0.674=0.539kN/m：风荷载作用在支架外侧模板上产生的水平力标准值：F wk= l'a×H m×ωmk=0.8×1×0.259=0.207kN支撑脚手架计算单元在风荷载作用下的倾覆力矩标准值M ok：M ok=0.5H2q wk+HF wk=0.5×3.62×0.539+3.6×0.207=4.24kN.m参考《规范》GB51210-2016 第6.2.17条：B2l'a(g k1+ g k2)+2ΣG jk b j≥3γ0M okg k1——均匀分布的架体面荷载自重标准值kN/m2g k2——均匀分布的架体上部的模板等物料面荷载自重标准值kN/m2G jk——支撑脚手架计算单元上集中堆放的物料自重标准值kNb j——支撑脚手架计算单元上集中堆放的物料至倾覆原点的水平距离mB2l'a(g k1+ g k2)+2ΣG jk b j =B2l'a[qH/(l'a×l'b)+G1k]+2×G jk×B/2=712×0.8×[0.15×3.6/(0.8×0.8)+0.5]+2×1×71/2=5490.075kN.m≥3γ0M ok =3×1×4.24=12.72kN.M满足要求！十二、立杆地基基础计算地基土类型素填土地基承载力特征值f ak(kPa) 140立杆垫木地基土承载力折减系数m f 1 垫板底面面积A(m2) 0.15立杆底垫板的底面平均压力p＝N/(m f A)＝8.099/(1×0.15)＝53.994kPa≤γu f ak＝1.363×140 =190.82kPa满足要求！。

梁模板(套扣式,梁板立柱不共用)计算书

梁模板（套扣式，梁板立柱不共用）计算书计算依据：1、《混凝土结构设计规范》GB 50010-20102、《建筑结构荷载规范》GB 50009-20123、《钢结构设计标准》GB 50017-20174、《建筑施工承插型套扣式钢管脚手架安全技术规程》DBJ/T15-98-20195、《建筑施工脚手架安全技术统一标准》GB51210-2016一、工程属性二、荷载设计三、模板体系设计设计简图如下：平面图立面图四、面板验算面板类型覆面木胶合板面板厚度t(mm) 15面板抗弯强度设计值[f](N/mm2) 15 面板抗剪强度设计值[τ](N/mm2) 1.5面板弹性模量E(N/mm2) 10000取单位宽度b=1000mm，按简支梁计算：截面抵抗矩：W＝bt2/6=1000×15×15/6＝37500mm3，截面惯性矩：I＝bt3/12=1000×15×15×15/12＝281250mm4根据《建筑施工承插型套扣式钢管脚手架安全技术规程》DBJ/T15-98-2019第4.3节规定可知：q1＝γ0×[1.3(G1k+(G2k+G3k)×h)+1.5×Q1k]×b=1×[1.3×(0.1+(24+1.5)×0.8)+1.5×4]×1＝32. 65kN/mq2＝[1×(G1k+(G2k+G3k)×h)]×b＝[1×(0.1+(24+1.5)×0.8)]×1＝20.5kN/m计算简图如下：1、强度验算M max＝0.125q1L2＝0.125×32.65×0.22＝0.163kN·mσ＝M max/W＝0.163×106/37500＝4.353N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算νmax＝5q2L4/(384EI)=5×20.5×2004/(384×10000×281250)＝0.152mm≤[ν]＝min[L/150，10]＝min[200/150，10]＝1.333mm满足要求！3、支座反力计算设计值(承载能力极限状态)R1=R2=0.5q1L=0.5×32.65×0.2＝3.265kN标准值(正常使用极限状态)R1'=R2'=0.5q2L=0.5×20.5×0.2＝2.05kN五、小梁验算梁侧存在混凝土板，故梁底支撑区域内楼板荷载需附加传递：承载能力极限状态：梁底面板传递给左边小梁线荷载：q1左＝R1/b=3.265/1＝3.265kN/m梁底面板传递给右边小梁线荷载：q1右＝R2/b=3.265/1＝3.265kN/m小梁自重：q2＝1×1.3×(0.3-0.1)×0.2/2 =0.026kN/m梁左侧模板传递给左边小梁荷载q3左＝1×1.3×0.5×(0.8-0.1)=0.455kN/m梁右侧模板传递给右边小梁荷载q3右＝1×1.3×0.5×(0.8-0.1)=0.455kN/m梁左侧楼板传递给左边小梁荷载q4左＝1×[1.3×(0.5+(24+1.1)×0.1)+1.5×4]×(0.65-0.2/2 )/2×1=2.726kN/m梁右侧楼板传递给右边小梁荷载q4右＝1×[1.3×(0.5+(24+1.1)×0.1)+1.5×4]×(0.65-0.2/2 )/2×1=2.726kN/m左侧小梁荷载q左＝q1左+q2+q3左+q4左 =3.265+0.026+0.455+2.726=6.472kN/m右侧小梁荷载q右＝q1右+q2+q3右+q4右 =3.265+0.026+0.455+2.726=6.472kN/m小梁最大荷载q=Max[q左,q右]=Max[6.472,6.472]=6.472kN/m正常使用极限状态：梁底面板传递给左边小梁线荷载：q1左'＝R1'/b=2.05/1＝2.05kN/m梁底面板传递给右边小梁线荷载：q1右'＝R2'/b=2.05/1＝2.05kN/m小梁自重：q2'＝1×(0.3-0.1)×0.2/2 =0.02kN/m梁左侧模板传递给左边小梁荷载q3左'＝1×0.5×(0.8-0.1)=0.35kN/m梁右侧模板传递给右边小梁荷载q3右'＝1×0.5×(0.8-0.1)=0.35kN/m梁左侧楼板传递给左边小梁荷载q4左'＝[1×(0.5+(24+1.1)×0.1)]×(0.65-0.2/2)/2×1=0.82 8kN/m梁右侧楼板传递给右边小梁荷载q4右'＝[1×(0.5+(24+1.1)×0.1)]×(0.65-0.2/2)/2×1=0.82 8kN/m左侧小梁荷载q左'＝q1左'+q2'+q3左'+q4左'=2.05+0.02+0.35+0.828=3.248kN/m右侧小梁荷载q右'＝q1右'+q2'+q3右'+q4右' =2.05+0.02+0.35+0.828=3.248kN/m小梁最大荷载q'=Max[q左',q右']=Max[3.248,3.248]=3.248kN/m为简化计算，按简支梁和悬臂梁分别计算，如下图：1、抗弯验算M max＝max[0.125ql12，0.5ql22]＝max[0.125×6.472×0.92，0.5×6.472×0.152]＝0.655kN·σ=M max/W=0.655×106/64000=10.239N/mm2≤[f]=15.444N/mm2满足要求！2、抗剪验算V max＝max[0.5ql1，ql2]＝max[0.5×6.472×0.9，6.472×0.15]＝2.912kNτmax=3V max/(2bh0)=3×2.912×1000/(2×60×80)＝0.91N/mm2≤[τ]=1.782N/mm2满足要求！3、挠度验算ν1＝5q'l14/(384EI)＝5×3.248×9004/(384×9350×256×104)＝1.159mm≤[ν]＝min[l1/150，10]=min[900/150，10]＝6mmν2＝q'l24/(8EI)＝3.248×1504/(8×9350×256×104)＝0.009mm≤[ν]＝min[2l2/150，10]=mi n[300/150，10]＝2mm满足要求！4、支座反力计算承载能力极限状态R max=max[qL1,0.5qL1+qL2]=max[6.472×0.9,0.5×6.472×0.9+6.472×0.15]=5.825kN 同理可得：梁底支撑小梁所受最大支座反力依次为R1=5.825kN,R2=5.825kN正常使用极限状态R max'=max[q'L1,0.5q'L1+q'L2]=max[3.248×0.9,0.5×3.248×0.9+3.248×0.15]=2.923kN 同理可得：梁底支撑小梁所受最大支座反力依次为R1'=2.923kN,R2'=2.923kN六、主梁验算主梁计算截面类型(mm) Ф48×3主梁抗弯强度设计值[f](N/mm2) 205主梁抗剪强度设计值[τ](N/mm2) 125 主梁截面抵抗矩W(cm3) 4.49主梁弹性模量E(N/mm2) 206000 主梁截面惯性矩I(cm4) 10.78可调托座内主梁根数 2 主梁受力不均匀系数0.6主梁自重忽略不计，主梁2根合并，其主梁受力不均匀系数=0.6,则单根主梁所受集中力为Ks×Rn，Rn为各小梁所受最大支座反力1、抗弯验算主梁弯矩图(kN·m)σ=M max/W=0.35×106/4490=77.84N/mm2≤[f]=205N/mm2满足要求！2、抗剪验算主梁剪力图(kN)V max＝3.495kNτmax=2V max/A=2×3.495×1000/424＝16.486N/mm2≤[τ]=125N/mm2满足要求！3、挠度验算主梁变形图(mm)νmax＝0.145mm≤[ν]＝min[L/150，10]=min[400/150，10]＝2.667mm满足要求！4、支座反力计算承载能力极限状态支座反力依次为R1=3.495kN，R2=3.495kN立柱所受主梁支座反力依次为P1=3.495/0.6=5.825kN，P2=3.495/0.6=5.825kN 七、可调托座验算可调托座最大受力N＝max[P1，P2]＝5.825kN≤[N]=30kN满足要求！八、立柱验算1、长细比验算h max=max(ηh,h'+2a)=max(1.1×1800,1200+2×500)=2200mmλ=h max/i=2200/15.9=138.365≤[λ]=150长细比满足要求！查表得：φ＝0.3572、风荷载计算M w＝γ0×φc×1.5×ωk×l a×h2/10＝1×0.9×1.5×0.169×0.9×1.82/10＝0.067kN·m3、稳定性计算P1＝5.825kN，P2＝5.825kN立柱最大受力N w＝max[P1，P2]+1×1.3×0.15×(6-0.8)+M w/l b＝max[5.825，5.825]+1.01 4+0.067/0.4＝7.005kNf＝N/(φA)+M w/W＝7005.321/(0.357×424)+0.067×106/4490＝61.202N/mm2≤[f]＝205N /mm2满足要求！九、高宽比验算根据《建筑施工承插型套扣式钢管脚手架安全技术规程》DBJ/T15-98-2019第6.1.7条H/B=6/4.9=1.224≤3H=6m<8m满足要求！十、架体抗倾覆验算混凝土浇筑前，倾覆力矩主要由风荷载产生，抗倾覆力矩主要由模板及支架自重产生M T=γ0×φc×γQ(ωk LHh2)=1×0.9×1.5×(0.169×19.6×6×6)=160.983kN·mM R=γG[G1k+0.15×H/(l a'×l b')]LB2/2=0.9×[0.5+0.15×6/(0.9×0.9)]×19.6×4.92/2=341.182kN ·mM T=160.983kN·m≤M R=341.182kN·m满足要求！混凝土浇筑时，倾覆力矩主要由泵送、倾倒混凝土等因素产生的水平荷载产生，抗倾覆力矩主要由钢筋、混凝土、模板及支架自重产生M T=γ0×φc×γQ(Q2k LH2)=1×0.9×1.5×(0.06×19.6×62)=57.154kN·mM R=γG[G1k+(G2k+G3k)h0+0.15×H/(l a'×l b')]LB2/2=0.9×[0.5+(24+1.1)×0.1+0.15×6/(0.9×0.9)]×19.6×4.92/2=872.72kN·mM T=57.154kN·m≤M R=872.72kN·m满足要求！十一、立柱支承面承载力验算F1=N=7.005kN1、受冲切承载力计算根据《混凝土结构设计规范》GB50010-2010第6.5.1条规定，见下表可得：βh=1，f t=0.638N/mm2，η=1，h0=h-20=130mm，u m =2[(a+h0)+(b+h0)]=960mmF=(0.7βh f t+0.25σpc，m)ηu m h0=(0.7×1×0.638+0.25×0)×1×960×130/1000=55.736kN≥F1=7. 005kN满足要求！2、局部受压承载力计算根据《混凝土结构设计规范》GB50010-2010第6.6.1条规定，见下表可得：f c=5.568N/mm2，βc=1，βl=(A b/A l)1/2=[(a+2b)×(b+2b)/(ab)]1/2=[(320)×(300)/(120×100)]1/2=2.828，A ln=ab=1200 0mm2F=1.35βcβl f c A ln=1.35×1×2.828×5.568×12000/1000=255.129kN≥F1=7.005kN满足要求！。

品茗梁模板(扣件式)计算书

梁模板（扣件式）计算书一、工程属性新浇混凝土梁名称梁新浇混凝土梁计算跨度(m) 7.8 混凝土梁截面尺寸(mm×mm) 600×1600 新浇混凝土结构层高(m) 3 梁侧楼板厚度(mm) 120二、荷载设计模板及其支架自重标准值G1k(kN/m2) 面板0.1 面板及小梁0.3 模板面板0.5 模板及其支架0.75新浇筑混凝土自重标准值G2k(kN/m3) 24钢筋自重标准值G3k(kN/m3)梁 1.5板 1.1施工人员及设备荷载标准值Q1k当计算支架立柱及其他支承结构构件时(kN/m2) 1 振捣混凝土时产生的荷载标准值Q2k(kN/m2)对水平面模板取值 2风荷载标准值ωk(kN/m2) 基本风压ω0(kN/m2) 0.3非自定义:0.22 风压高度变化系数μz0.9风荷载体型系数μs0.8三、模板体系设计新浇混凝土梁支撑方式梁两侧有板，梁板立柱共用(A) 梁跨度方向立柱间距l a(mm) 800梁两侧立柱间距l b(mm) 1200步距h(mm) 1800新浇混凝土楼板立柱间距l 'b(mm)900混凝土梁居梁两侧立柱中的位置居中梁左侧立柱距梁中心线距离(mm) 600梁底增加立柱根数 2梁底增加立柱布置方式自定义梁底增加立柱依次距梁左侧立柱距离(mm) 400,800 梁底支撑小梁根数 5梁底支撑小梁一端悬挑长度(mm) 300 设计简图如下：平面图立面图四、面板验算面板类型覆面木胶合板面板厚度(mm)15 面板抗弯强度设计值[f](N/mm 2)15面板弹性模量E(N/mm 2)10000取单位宽度1000mm ，按四等跨连续梁计算，计算简图如下：W ＝bh 2/6=1000×15×15/6＝37500mm 3，I ＝bh 3/12=1000×15×15×15/12＝281250mm 4q 1＝0.9max[1.2(G 1k + (G 2k +G 3k )×h)+1.4Q 1k ，1.35(G 1k +(G 2k +G 3k )×h)+1.4×0.7Q 1k ]×b=0.9max[1.2×(0.1+(24+1.5)×1.6)+1.4×2，1.35×(0.1+(24+1.5)×1.6)+1.4×0.7×2]×1＝51.46kN/mq 1静＝0.9×1.35×[G 1k +(G 2k +G 3k )×h]×b ＝0.9×1.35×[0.1+(24+1.5)×1.6]×1＝49.69kN/mq 1活＝0.9×1.4×0.7×Q 2k ×b ＝0.9×1.4×0.7×2×1＝1.76kN/m q 2＝(G 1k + (G 2k +G 3k )×h)×b=[0.1+(24+1.5)×1.6]×1＝40.9kN/m 1、强度验算M max ＝-0.107q 1静L 2+0.121q 1活L 2＝-0.107×49.69×0.152+0.121×1.76×0.152＝0.11kN·mσ＝M max /W ＝0.11×106/37500＝3.06N/mm 2≤[f]＝15N/mm 2 满足要求！ 2、挠度验算νmax ＝0.632qL 4/(100EI)=0.632×40.9×1504/(100×10000×281250)＝0.047mm≤[ν]＝l/400＝150/400＝0.38mm 满足要求！ 3、支座反力计算设计值(承载能力极限状态)R 1=R 5=0.393 q 1静l +0.446 q 1活l=0.393×49.69×0.15+0.446×1.76×0.15＝3.05kN R 2=R 4=1.143 q 1静l +1.223 q 1活l=1.143×49.69×0.15+1.223×1.76×0.15＝8.84kN R 3=0.928 q 1静l +1.142 q 1活l=0.928×49.69×0.15+1.142×1.76×0.15＝7.22kN 标准值(正常使用极限状态)R 1'=R 5'=0.393 q 2l=0.393×40.9×0.15＝2.41kN R 2'=R 4'=1.143 q 2l=1.143×40.9×0.15＝7.01kN R 3'=0.928 q 2l=0.928×40.9×0.15＝5.69kN五、小梁验算小梁类型方木小梁材料规格(mm)50×80 小梁抗弯强度设计值[f](N/mm 2)15.44小梁抗剪强度设计值[τ](N/mm 2)1.78小梁弹性模量E(N/mm 2) 9350 小梁截面抵抗矩W(cm 3)53.33小梁截面惯性矩I(cm 4)213.33为简化计算，按四等跨连续梁和悬臂梁分别计算，如下图：q 1＝max{3.05+0.9×1.35×[(0.3-0.1)×0.6/4+0.5×(1.6-0.12)]+0.9max[1.2×(0.5+(24+1.1)×0.12)+1.4×1，1.35×(0.5+(24+1.1)×0.12)+1.4×0.7×1]×max[0.6-0.6/2，(1.2-0.6)-0.6/2]/2×1，8.84+0.9×1.35×(0.3-0.1)×0.6/4}=8.88kN/m q 2＝max[2.41+(0.3-0.1)×0.6/4+0.5×(1.6-0.12)+(0.5+(24+1.1)×0.12)×max[0.6-0.6/2，(0.8-0.6)-0.6/2]/2×1，7.01+(0.3-0.1)×0.6/4]＝7.04kN/m 1、抗弯验算M max ＝max[0.107q 1l 12，0.5q 1l 22]＝max[0.107×8.88×0.82，0.5×8.88×0.32]＝0.61kN·mσ＝M max /W ＝0.61×106/53330＝11.4N/mm 2≤[f]＝15.44N/mm 2满足要求！ 2、抗剪验算V max ＝max[0.607q 1l 1，q 1l 2]＝max[0.607×8.88×0.8，8.88×0.3]＝4.312kN τmax ＝3V max /(2bh 0)=3×4.312×1000/(2×50×80)＝1.62N/mm 2≤[τ]＝1.78N/mm 2 满足要求！ 3、挠度验算ν1＝0.632q 2l 14/(100EI)＝0.632×7.04×8004/(100×9350×2133300)＝0.91mm≤[ν]＝l/400＝800/400＝2mmν2＝q 2l 24/(8EI)＝7.04×3004/(8×9350×2133300)＝0.36mm≤[ν]＝l/400＝300/400＝0.75mm 满足要求！ 4、支座反力计算梁头处(即梁底支撑小梁悬挑段根部) 承载能力极限状态R max ＝max[1.143q 1l 1，0.393q 1l 1+q 1l 2]＝max[1.143×8.88×0.8，0.393×8.88×0.8+8.88×0.3]＝8.12kN同理可得，梁底支撑小梁所受最大支座反力依次为R 1＝R 5＝4kN ，R 2＝R 4＝8.12kN ，R 3＝6.63kN 正常使用极限状态R'max ＝max[1.143q 2l 1，0.393q 2l 1+q 2l 2]＝max[1.143×7.04×0.8，0.393×7.04×0.8+7.04×0.3]＝6.44kN同理可得，梁底支撑小梁所受最大支座反力依次为R'1＝R'5＝3.41kN ，R'2＝R'4＝6.44kN ，R'3＝5.23kN六、主梁验算主梁类型钢管主梁材料规格(mm) Ф48×3.5 可调托座内主梁根数1 主梁弹性模量E(N/mm 2) 206000 主梁抗弯强度设计值[f](N/mm 2)205主梁抗剪强度设计值[τ](N/mm 2)125主梁截面惯性矩I(cm 4)12.19主梁截面抵抗矩W(cm 3)5.08主梁自重忽略不计，计算简图如下：1、抗弯验算主梁弯矩图(kN·m)σ＝M max /W ＝0.543×106/5080＝106.9N/mm 2≤[f]=205N/mm 2 满足要求！ 2、抗剪验算主梁剪力图(kN)V max ＝11.435kNτmax ＝2V max /A=2×11.435×1000/489＝46.77N/mm 2≤[τ]＝125N/mm 2 满足要求！ 3、挠度验算主梁变形图(mm)νmax ＝0.19mm≤[ν]＝l/400＝400/400＝1mm 满足要求！ 4、扣件抗滑计算R ＝max[R 1,R 4]＝0.27kN≤8kN单扣件在扭矩达到40～65N·m 且无质量缺陷的情况下，单扣件能满足要求！同理可知，左侧立柱扣件受力R ＝0.27kN≤8kN单扣件在扭矩达到40～65N·m 且无质量缺陷的情况下，单扣件能满足要求！七、立柱验算钢管类型 Ф48×3 立柱截面面积A(mm 2) 424 回转半径i(mm)15.9 立柱截面抵抗矩W(cm 3)4.49抗压强度设计值f(N/mm 2)205λ=h/i=1800/15.9=113.21≤[λ]=150 长细比满足要求！查表得，υ＝0.54 1、风荷载计算M w ＝0.92×1.4×ωk ×l a ×h 2/10＝0.92×1.4×0.22×0.8×1.82/10＝0.06kN·m2、稳定性计算根据《建筑施工模板安全技术规范》公式5.2.5-14，荷载设计值q1有所不同：1)面板验算q1＝0.9×[1.2×(0.1+(24+1.5)×1.6)+0.9×1.4×2]×1＝46.44kN/m2)小梁验算q1＝max{2.76+(0.3-0.1)×0.6/4+0.9×[1.2×(0.5+(24+1.1)×0.12)+0.9×1.4×1]×max[0.6-0.6/2，(0.8-0.6)-0.6/2]/4×1，7.99+(0.3-0.1)×0.6/4}=8.02kN/m同上四～六计算过程，可得：R1＝0.23kN，R2＝14.29kN，R3＝14.29kN，R4＝0.23kN立柱最大受力N w＝max[R1+N边1，R2，R3，R4+N边2]+M w/l b＝max[0.23+0.9×[1.2×(0.75+(24+1.1)×0.12)+0.9×1.4×1]×(0.9+0.6-0.6/2)/2×0.9，14.29，14.29，0.23+0.9×[1.2×(0.75+(24+1.1)×0.12)+0.9×1.4×1]×(0.9+0.8-0.6-0.6/2)/2×0.9]+0.06/1.2＝14.35kNf＝N/(υA)+M w/W＝14346.35/(0.54×424)+0.06×106/4490＝76.6N/mm2≤[f]＝205N/mm2满足要求！八、可调托座验算可调托座承载力容许值[N](kN) 30由"主梁验算"一节计算可知可调托座最大受力N＝max[R2，R3]＝15.71kN≤[N]＝30kN满足要求！。

400x800梁模板(扣件式,梁板立柱共用)计算书

梁模板（扣件式，梁板立柱共用）计算书计算依据：1、《建筑施工脚手架安全技术统一标准》GB51210-20162、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20113、《建筑施工模板安全技术规范》JGJ162-20084、《混凝土结构设计规范》GB 50010-20105、《建筑结构荷载规范》GB 50009-20126、《钢结构设计标准》GB 50017-2017一、工程属性平面图立面图四、面板验算面板类型覆面木胶合板面板厚度t(mm) 18面板抗弯强度设计值[f](N/mm2) 15 面板抗剪强度设计值[τ](N/mm2) 1.5面板弹性模量E(N/mm2) 5400 验算方式三等跨连续梁截面抵抗矩：W＝bh2/6=400×18×18/6＝21600mm3，截面惯性矩：I＝bh3/12=400×18×18×18/12＝194400mm4q1＝γ0×max[1.2(G1k+(G2k+G3k)×h)+1.4Q1k，1.35(G1k+(G2k+G3k)×h)+1.4φc Q1k]×b=1×max[1.2×(0.1+(24+1.5)×0.8)+1.4×3，1.35×(0.1+(24+1.5)×0.8)+1.4×0.7×3]×0.4＝12.246kN/mq1静＝γ0×1.35×[G1k+(G2k+G3k)×h]×b＝1×1.35×[0.1+(24+1.5)×0.8]×0.4＝11.07kN/mq1活＝γ0×1.4×0.7×Q1k×b＝1×1.4×0.7×3×0.4＝1.176kN/mq2＝[1×(G1k+(G2k+G3k)×h)]×b＝[1×(0.1+(24+1.5)×0.8)]×0.4＝8.2kN/m简图如下：1、抗弯验算M max＝0.1q1静L2+0.117q1活L2＝0.1×11.07×0.22+0.117×1.176×0.22＝0.05kN·mσ＝M max/W＝0.05×106/21600＝2.305N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算νmax＝0.677q2L4/(100EI)=0.677×8.2×2004/(100×5400×194400)＝0.085mm≤[ν]＝L/250＝200/250＝0.8mm满足要求！3、支座反力计算设计值(承载能力极限状态)R max＝1.1q1静L+1.2q1活L＝1.1×11.07×0.2+1.2×1.176×0.2＝2.718kN标准值(正常使用极限状态)R'max＝1.1q2L＝1.1×8.2×0.2＝1.804kN五、小梁验算小梁类型钢管小梁截面类型(mm) Φ48.3×3.0小梁计算截面类型(mm) Φ48×2.8小梁抗弯强度设计值[f](N/mm2) 205小梁抗剪强度设计值[τ](N/mm2) 125 小梁截面抵抗矩W(cm3) 4.25小梁弹性模量E(N/mm2) 206000 小梁截面惯性矩I(cm4) 10.19面板传递给小梁q1＝2.718/0.4＝6.794kN/m小梁自重q2＝1×1.35×(0.3-0.1)×0.2＝0.054kN/m梁左侧楼板及侧模传递给小梁荷载F1=1×max[1.2 ×(0.5+(24+1.1)×0.25)+1.4×3，1.35 ×(0.5+(24+1.1)×0.25)+1.4×0.7×3]×(0.4-0.4/2)/2×0.2+1×1.35×0.5×(0.8-0.25)×0.2＝0.321kN梁右侧楼板及侧模传递给小梁荷载F2=1×max[1.2 ×(0.5+(24+1.1)×0.25)+1.4×3，1.35×(0.5+(24+1.1)×0.25)+1.4×0.7×3]×((0.8-0.4)-0.4/2)/2×0.2+1×1.35×0.5×(0.8-0.25)×0.2＝0.321kN正常使用极限状态：面板传递给小梁q1＝1.804/0.4＝4.51kN/m小梁自重q2＝1×(0.3-0.1)×0.2＝0.04kN/m梁左侧楼板及侧模传递给小梁荷载F1=(1×0.5+1×(24+1.1)×0.25)×(0.4-0.4/2)/2×0.2+1×0.5×(0.8-0.25)×0.2＝0.191kN 梁右侧楼板及侧模传递给小梁荷载F2=(1×0.5+1×(24+1.1)×0.25)×((0.8-0.4)-0.4/2)/2×0.2+1×0.5×(0.8-0.25)×0.2＝0.191kN 计算简图如下：承载能力极限状态正常使用极限状态1、抗弯验算小梁弯矩图(kN·m)σ=M max/W=0.035×106/4250=8.166N/mm2≤[f]=205N/mm2 满足要求！2、抗剪验算小梁剪力图(kN)V max＝0.911kNτmax=2V max/A=2×0.911×1000/398＝4.577N/mm2≤[τ]=125N/mm2满足要求！3、挠度验算小梁变形图(mm)νmax＝0.005mm≤[ν]＝L/250＝267/250＝1.068mm满足要求！4、支座反力计算承载能力极限状态R1＝0.015kN，R2＝1.687kN，R3＝1.687kN，R4＝0.015kN正常使用极限状态R'1＝0.006kN，R'2＝1.103kN，R'3＝1.103kN，R'4＝0.006kN六、主梁验算主梁类型钢管主梁截面类型(mm) Φ48.3×3.0主梁计算截面类型(mm) Φ48×2.8主梁抗弯强度设计值[f](N/mm2) 205主梁抗剪强度设计值[τ](N/mm2) 125 主梁截面抵抗矩W(cm3) 4.25主梁弹性模量E(N/mm2) 206000 主梁截面惯性矩I(cm4) 10.19主梁计算方式三等跨连续梁可调托座内主梁根数 2主梁受力不均匀系数0.6由上节可知P＝max[R2，R3]×0.6＝1.012kN，P'＝max[R2'，R3']×0.6＝0.662kN主梁计算简图一1、抗弯验算主梁弯矩图一(kN·m)σ=M max/W=0.263×106/4250=61.882N/mm2≤[f]=205N/mm2满足要求！2、抗剪验算主梁剪力图一(kN)V max＝1.594kNτmax=2V max/A=2×1.594×1000/398＝8.01N/mm2≤[τ]=125N/mm2满足要求！3、挠度验算主梁变形图一(mm)跨中νmax＝0.219mm≤[ν]＝L/250＝800/250＝3.2mm满足要求！悬臂端νmax＝0.012mm≤[ν]＝2l2/250＝2×200/250＝1.6mm满足要求！4、支座反力计算图一：R max=4.124kN用小梁的支座反力分别代入可得：承载能力极限状态图一立杆2：R2＝4.124kN，立杆3：R3＝4.124kN立杆所受主梁支座反力依次为:立杆2:P2=4.124/0.6=6.873kN,立杆3:P3=4.124/0.6=6.873kN七、纵向水平钢管验算钢管截面类型(mm) Φ48.3×3.0钢管计算截面类型(mm) Φ48×2.8钢管截面面积A(mm2) 398 钢管截面回转半径i(mm) 16钢管弹性模量E(N/mm2) 206000 钢管截面惯性矩I(cm4) 10.19 钢管截面抵抗矩W(cm3) 4.25 钢管抗弯强度设计值[f](N/mm2) 205 钢管抗剪强度设计值[τ](N/mm2) 1251414纵向水平钢管计算简图一1、抗弯验算纵向水平钢管弯矩图一(kN·m)σ＝M max/W＝0.004×106/4250＝0.941N/mm2≤[f]=205N/mm2满足要求！2、抗剪验算纵向水平钢管剪力图一(kN)V max＝0.024kNτmax＝2V max/A=2×0.024×1000/398＝0.119N/mm2≤[τ]＝125N/mm2 满足要求！3、挠度验算纵向水平钢管变形图一(mm)跨中νmax＝0.002mm≤[ν]＝L/250＝800/250＝3.2mm满足要求！悬臂端νmax＝0mm≤[ν]＝2l2/250＝2×200/250＝1.6mm满足要求！4、支座反力计算图一：R max=0.061kN用小梁两侧的支座反力分别代入可得：承载能力极限状态图一：立杆1：R1=0.061kN，立杆4：R4=0.061kN八、可调托座验算两侧立杆最大受力N＝max[R1,R4]＝max[0.061,0.061]＝0.061kN≤0.85×8=6.8kN 单扣件在扭矩达到40～65N·m且无质量缺陷的情况下，单扣件能满足要求！2、可调托座验算可调托座最大受力N＝max[P2，P3]＝6.873kN≤[N]=30kN满足要求！九、立杆验算顶部立杆段：l01=kμ1(h d+2a)=1×1.386×(750+2×200)=1594mm非顶部立杆段：l02=kμ2h =1×1.755×1500=2632mmλ=max[l01，l02]/i=2632/16=164.5≤[λ]=210长细比满足要求！顶部立杆段：l01=kμ1(h d+2a)=1.155×1.386×(750+2×200)=1841mm非顶部立杆段：l02=kμ2h =1.155×1.755×1500=3041mmλ=max[l01，l02]/i=3041/16=190.062查表得：φ＝0.1992、风荷载计算M wd＝γ0×φc×γQ×Mωk=γ0×φc×γQ×(ζ2×ωk×l a×h2/10)＝1×0.6 ×1.4×(1×0.031×0.8×1.52/10)＝0.005kN·m3、稳定性计算R1＝0.061kN，P2＝6.873kN，P3＝6.873kN，R4＝0.061kN梁两侧立杆承受楼板荷载：左侧楼板传递给梁左侧立杆荷载:N边1=1×max[1.2×(0.5+(24+1.1)×0.25)+1.4×3，1.35×(0.5+(24+1.1)×0.25)+0.7×1.4×3]×(0.8+0.4-0.4/2)/2×0.8=4.932kN右侧楼板传递给梁右侧立杆荷载:N边2=1×max[1.2×(0.5+(24+1.1)×0.25)+1.4×3，1.35×(0.5+(24+1.1)×0.25)+0.7×1.4×3]×(0.8+0.8-0.4-0.4/2)/2×0.8=4.932kNN d＝max[R1+N边1，P2，P3，R4+N边2]+1×1.35×0.15×(3.6-0.8)＝max[0.061+4.932，6.873，6.873，0.061+4.932]+0.567＝7.44kNf d＝N d/(φA)+M wd/W＝7440.188/(0.199×398)+0.005×106/4250＝95.116N/mm2≤[f]＝205N/mm2满足要求！十、高宽比验算根据《建筑施工脚手架安全技术统一标准》GB51210-2016 第8.3.2条: 支撑脚手架独立架体高宽比不应大于3.0H/B=3.6/33=0.109≤3满足要求！十一、架体抗倾覆验算支撑脚手架风线荷载标准值:q wk=l'a×ωfk=0.8×0.586=0.469kN/m：风荷载作用在支架外侧模板上产生的水平力标准值：F wk= l'a×H m×ωmk=0.8×1×0.259=0.207kN支撑脚手架计算单元在风荷载作用下的倾覆力矩标准值M ok：M ok=0.5H2q wk+HF wk=0.5×3.62×0.469+3.6×0.207=3.784kN.m参考《规范》GB51210-2016 第6.2.17条：B2l'a(g k1+ g k2)+2ΣG jk b j≥3γ0M okg k1——均匀分布的架体面荷载自重标准值kN/m2g k2——均匀分布的架体上部的模板等物料面荷载自重标准值kN/m2G jk——支撑脚手架计算单元上集中堆放的物料自重标准值kNb j——支撑脚手架计算单元上集中堆放的物料至倾覆原点的水平距离mB2l'a(g k1+ g k2)+2ΣG jk b j =B2l'a[qH/(l'a×l'b)+G1k]+2×G jk×B/2=332×0.8×[0.15×3.6/(0.8×0.8)+0.5]+2×1×33/2=1203.675kN.m≥3γ0M ok =3×1×3.784=11.351kN.M满足要求！十二、立杆地基基础计算地基土类型素填土地基承载力特征值f ak(kPa) 140立杆垫木地基土承载力折减系数m f 1 垫板底面面积A(m2) 0.15立杆底垫板的底面平均压力p＝N/(m f A)＝7.44/(1×0.15)＝49.601kPa≤γu f ak＝1.363×140 =190.82kPa满足要求！。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

边跨及中间跨的跨度差（1870-1850）/1850=1.1%<10%,且板的实际跨数为9跨，大于5跨，故可按5跨等跨连续板计算内力。板的计算简图如图3所示。
图3板的计算简图
(3)内力计算
各截面的弯矩计算见表3-1。
表3-1板的弯矩计算
截面
1
B
2、3
C
弯矩系数
1/11×14.92×1.872
=4.74
表3-2板截面配筋计算
截面
1
B
2、3
C
M(kN∙m)
4.74
-4.74
3.19
(2.552)
-3.65
(-2.92)
=
0.092
0.092
0.062
(0.050)
0.071
(0.057)
1-
0.097
0.097
0.064
(0.051)
(0.074＜0.1，取0.1)
(0.058＜0.1，取0.1)
As= (mm2)
-1/11×14.92×
= -4.74
1/16×14.92×
=3.19
-1/14×14.92×
= -3.65
(4)正截面承载力计算
板的钢筋采用HPB300级，混凝土为C30,查表知， =270N/mm2, =14.3N/mm2, =1.0, h0=80－20=60mm。因中间板带的内区格四周及梁整体连接，故M2、M3和Mc值可降低20%。板截面配筋计算过程见表3-2。
活荷载标准值：qk=8.6kN/m2
根据《建筑结构荷载规范》（GB50010-2010）的规定，荷载设计值为
按可变荷载控制考虑： = =1.2×3.12+1.3×8.6=14.924kN/m
按永久荷载控制考虑： = =1.35×3.12+0.7×1.3×8.6=12.038 kN/m
取q =14.924 kN/m
h= /14～ /8=（6150/14）～（6150/8）=439.29~768.75mm
并且h≥ /15=6150/15=410mm
取h=700mm
截面宽度b=h/3~h/2=(700/3)~(700/2)mm=233.33~350mm
取b=300mm
3
板的设计(按考虑塑性内力重分布的方法计算)
(1)荷载计算
按可变荷载控制考虑：
= =1.2×8.246+1.3×17.63=32.81kN/m
按永久荷载控制考虑：
= =1.35×8.246+0.7×1.3×17.63=27.18kN/m
取q =32.81 kN/m
(2)计算简图
中间跨： = =6000-300=5700mm
10mm厚水磨石面层：24×0.01=0.24kN/m2
20mm厚水泥砂浆找平层：23×0.02=0.46kN/m2
80mm厚现浇混凝土楼板：25×0.08=2.00kN/m2
20mm厚混合砂浆天棚抹灰：21×0.02=0.42kN/m2
恒荷载标准值：gk=0.24+0.46+2+0.42=3.12kN/m2
图1楼盖的结构类型
1.2
某企业多层工业厂房的楼盖，采用整体式钢筋混凝土单向板肋梁楼盖结构形式。其露面构造层自上而下的做法为：10mm厚水磨石面层（24kN/m3）、20mm厚水泥砂浆找平层（23kN/m3）、现浇混凝土楼板（厚度自定，25kN/m3）和20mm厚混合砂浆天棚抹灰（21kN/m3）。混凝土采用C30级，梁中的纵向受力钢筋合值系数取0.7。楼面活荷载标准值为8.6kN／m2，建筑平面尺寸24.6m×36m，边墙墙厚为300mm，中柱尺寸为钢筋混凝土柱，截面尺寸为400mm×400mm。
混凝土梁板结构课程
设计计算书
姓名：
学号：
专业：
单向板肋梁楼盖设计（第4组）
1
本设计为第4组，题目为：整体式单向板肋梁楼盖
1.1
梁板结构是由梁和板组成的水平承重结构结构体系，其支承体系一般由柱或墙等竖向构件组成。梁板结构在工程中应用广泛，如房屋建筑中的楼盖、楼梯、雨篷、筏板基础等，桥梁工程中的桥面结构等。
(2)计算简图
取1m宽板带作为计算单元，各跨的计算跨度为：
中间跨： = =2050-200=1850mm
边跨： = +a/2=2050-100-120+120/2=1890mm
≥ +h/2=2050-100-120+80/2=1870mm
取小值 =1870mm
平均跨度： =(1850+1870)/2=1860mm
(1)荷载计算
板传来的荷载：3.12×2.05=6.396kN/m
次梁的自重：25×0.2×（0.45-0.08）=1.85kN/m
恒荷载标准值：gk=6.396+1.850=8.246kN/m
活荷载标准值：qk=8.6×2.05=17.63kN/m
根据《建筑结构荷载规范》（GB50010-2010）荷载的设计值为
2.3
根据经验，多跨连续次梁的截面高度
h= /18～ /12=（6000/18）～（6000/12）=333.33~500mm
并且h≥ /25=6000/25=240mm
取h=450mm
截面宽度b=h/3~h/2=(450/3)~(450/2)mm=150~225mm
取b=200mm
2.4
根据经验，多跨连续次梁的截面高度
307.47
307.47
203.42
(161.64)
317.78
(317.78)
实配钢筋(mm2)
A
As=314mm2
A
As=314mm2
A
As=209mm2
A
As=335mm2
中间板带
A
As=314mm2
A
As=314mm2
A
As=164mm2
A
As=335mm2
4
次梁的设计（按考虑塑性内力重分布的方法计算）
次梁常用跨度：4～6m
主梁：5～8m。
根据图1所示的柱网布置，选取主梁横向布置次梁纵向布置的结构平面布置方法。主梁的跨度为6150mm，间距为6000mm；次梁的跨度为6000mm，间距为2050mm。
图2楼盖结构平面布置图
2.2
板厚的确定：按跨高比要求，板厚h≥ /40=2050/40=51.25mm，按构造要求，工业建筑楼板的最小厚度为80mm。故取板厚h=80mm。
2
2.1
混凝土楼盖设计对于建筑隔热、隔声和建筑效果有直接的影响，对于保证建筑物的承载力、刚度、耐久性以及抗风、抗震性能起着十分重要的作用。
单向板肋梁楼盖由板、次梁和主梁构成。其中，次梁的间距决定板的跨度，主梁的间距决定次梁的跨度，柱网尺寸决定主梁的跨度。单向板、次梁和主梁的常用跨度为：单向板常用跨度：1.8～2.7m
