P70、P70H型通用棚车介绍(上)

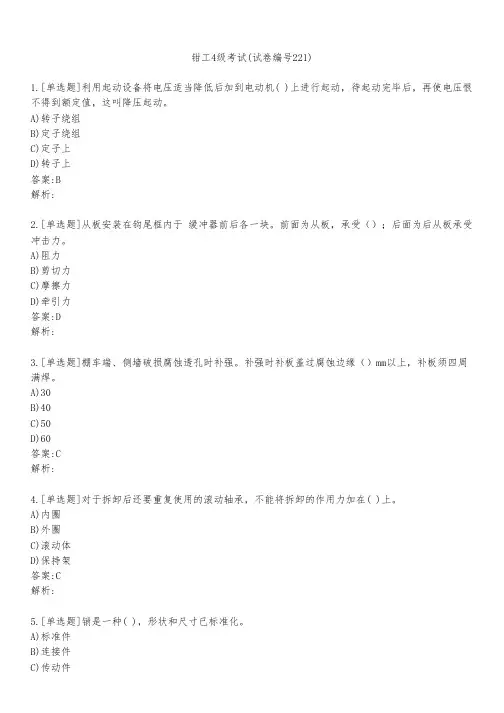

钳工4级考试(试卷编号221)
钳工4级考试(试卷编号221)1.[单选题]利用起动设备将电压适当降低后加到电动机( )上进行起动，待起动完毕后，再使电压恨不得到额定值，这叫降压起动。
A)转子绕组B)定子绕组C)定子上D)转子上答案:B解析:2.[单选题]从板安装在钩尾框内于 缓冲器前后各一块。
前面为从板，承受（）；后面为后从板承受冲击力。
A)阻力B)剪切力C)摩擦力D)牵引力答案:D解析:3.[单选题]棚车端、侧墙破损腐蚀透孔时补强。
补强时补板盖过腐蚀边缘（）mm以上，补板须四周满焊。
A)30B)40C)50D)60答案:C解析:4.[单选题]对于拆卸后还要重复使用的滚动轴承，不能将拆卸的作用力加在( )上。
A)内圈B)外圈C)滚动体D)保持架答案:C解析:5.[单选题]销是一种( )，形状和尺寸已标准化。
A)标准件D)固定件答案:A解析:6.[单选题]关于车间布置的要求，下列说法不正确的是（ ）。
A)有利于职工的团结B)有利于职工的身心健康C)有利于保证安全生产D)必须使生产正常进行答案:A解析:7.[单选题]毒品车的车种代号为（）。
A)KB)TC)WD)D答案:C解析:8.[单选题]蜗杆传动机构的装配顺序，应根据具体情况而定，应( )。
A)先装蜗杆，后装蜗轮B)先装蜗轮，后装蜗杆C)先装轴承，后装蜗杆D)先装蜗杆，后装轴承答案:B解析:9.[单选题]标准群钻上的分屑槽应磨在一条主切削刃的（ ）段。
A)外刃B)内刃C)圆弧刃D)横刃答案:A解析:10.[单选题]铁风挡的（）应安装缓冲胶板。
A)风挡拐角处B)风挡弹簧上面C)接触面解析:11.[单选题]转向架下旁承调整垫板数量：JC系列、转K1、转K2型为（）块。
A)1~2B)1~3C)2~3D)2`5答案:B解析:12.[单选题]在尺寸链中，当其它尺寸确定后，最后产生的一个环，是（ ）。
A)增环B)减环C)封闭环D)尺寸环答案:C解析:13.[单选题]相互运动的表层金属逐渐形成微粒剥落而造成的磨损叫( )。
70t级铁路货车教材
70t级货车知识按照现在每天装车10万辆计算，如果每辆车能够装10吨，一天将增加运量100万吨，意味着一年增加运量3.6亿吨以上。
按照铁路跨越式发展要求，货车单机牵引5000吨，如果载重仅限于60吨，一列车的总长度将超过现在大部分站线的850米长度，必须改造站线。
在当前运输能力紧张、短时期内新线无法建成投产、增加货车数量将增加干线通过能力困难的情况下，增加载重的挖潜提效方式无疑是最好的选择。
70t级新型铁路货车的研制生产，表明中国铁路货运进入重载起始阶段，预示着中国铁路重载运输开始腾飞。
本课件重点介绍Ｃ７０(Ｃ７０Ｈ)型通用敞车Ｃ７０（Ｃ７０Ｈ）是供中国准轨铁路使用，主要用于装运煤炭、矿石、建材、机械设备、钢材及木材等货物的通用铁路车辆，除能满足人工装卸外，还能适应翻车机等机械化卸车作业，并能适应解冻库的要求。
Ｃ７０与Ｃ６４Ｋ主要技术参数及配件对照表主要参数及结构Ｃ７０型敞车Ｃ６４Ｋ型敞车载重（ｔ）7061自重（ｔ）≤23.6 ≤23容积（ｍ３）77 73.3商业运营速度（ｋｍ/ｈ）120 120车辆长度（ｍｍ）13976 13430车体内长（ｍｍ）13000 12490车钩17型13A型缓冲器MT-2 MT-3转向架转K5或转K6 转K2主要钢材牌号Q450NQR1 09CuPCrNi－A主要结构特点优化底架结构，提高纵向承载能力；采用新型中立门，提高车门的可靠性；采用新型双曲面冷弯型钢侧柱，提高强度和刚度；车体内长13m，满足较长货物的运输要求；采用E级钢17型高强度车钩和大容量缓冲器，提高车钩缓冲装置的使用可靠性； 采用转K6型或转K5型转向架，确保满足提速要求；主要零部件与现有敞车通用互换，方便维护和检修。
1 车体Ｃ７０车体为全钢焊接结构，主要材料采用屈服强度为450MPa的耐大气腐蚀钢。
1.1 底架底架由中梁、侧梁、枕梁、大横梁、端梁、纵向梁、小横梁及钢地板组焊而成。
采用锻造上心盘（直径为358mm）及C级铸钢的前、后从板座，前后从板座与中间梁、脚蹬与侧梁间均采用专用拉铆钉连接。
P70型通用棚车制造质量控制要点分析研究
P70型通用棚车制造质量控制要点分析研究摘要：根据P70型通用棚车产品技术文件和相关标准及车辆制造工艺经验对底架组成、侧墙组成、端墙组成、车顶组成、车门组成、车体组装、复合内衬板安装、车体漏雨试验等重要工序质量控制要点进行研究总结，制定重要工序制造质量控制要点，提高P70型通用棚车制造质量，满足铁路货车制造运用要求。
关键词：棚车质量重要工序控制要点Abstract: According to the technical documents and relevant standards of P70 universal boxcar products and vehicle manufacturing process experience, the quality control points of important processes, such as underframe composition, side wall composition, end wall composition, roof composition, door composition, vehicle body assembly, composite lining plate installation, vehicle body rain leakage test,are studied and summarized, and the manufacturing quality controlpoints of important processes are formulated to improve the manufacturing quality of P70 universal boxcar, Meet the manufacturing and operation requirements of railway freight cars.一、P70型通用棚车基本情况P70型通用棚车是一种封闭式铁路货车，主要运输需避免日晒、雨雪侵蚀的各种包装、袋装及箱装货物，可适应叉车等机械化设备装卸作业。
铁路局检车员货车车辆岗位培训题库
货车车辆岗位培训题库一、检车员试题（一）单选题1.装用120型制动机，具有充气、制动、( )和缓解作用。
A．紧急制动B．常用制动C．保压2．制动梁脱落列( )。
A．特别重大事故B．重大事故C.较大事故D．一般C类事故3．原装GK型三通阀货车改装120阀，原副风缸的缓解阀应( )。
A．保留使用B．换新阀C．换装螺堵、D．接连通管4.新《铁路货车运用维修规程》（简称《运规》）中规定，处理制动管故障时，制动管螺纹处须使用聚四氟乙烯薄膜缠绕，但不得超过螺纹端部，连接处紧固后须外漏( )扣以上的完整螺纹，旋入部分不得少于( )扣。
A.1;2B.2;3C.1;3D.1;45．车号自动识别系统采用的是( )调制技术。
A．红外线B．无线电C．微波反射D．超声波6．转K6型转向架基础制动装置为( )式单侧闸瓦制动装置。
A．下拉杆B．中拉杆C．上拉杆D．杠杆7.实行机车长交路取消列检技术作业的直通列车，列检只负责( )。
A．制动机试验B．简略试验C．扣定检过期车D．处理红外线预报的热轴故障8．转K2型转向架的基础制动装置制动倍率较小，为( )。
A.2B.4C.6D.89．转K5、转K4型转向架之间的( )是不可以互换的部件。
A．侧架立柱磨耗板B．弹簧托板C．下旁承组成D．斜楔组成10.车辆零件在运行中产生的损伤一般为( )。
A．自然磨损B．后期磨损C．运动磨损D．折断磨损11．钩提杆与座凹槽之间间隙的运用限度是( )mm。
A.2B.3C.4D.512．车辆在曲线上的静偏移量与曲线半径和( )有关。
A．车辆高度B．车体长度C．车辆宽带D．车轮直径13．装有GK型制动机的车辆（空车位），制动试验时，若列车管减压100kPa，则制动缸的压力为( )kPa。
A.325B.190C.225D.16014．同一列车在区间或车站连续发生燃轴时，只算( )件事故。
A.0B.1C.215．一根梁弯曲多处时，按弯曲( )计算，上下左右不市目力口。

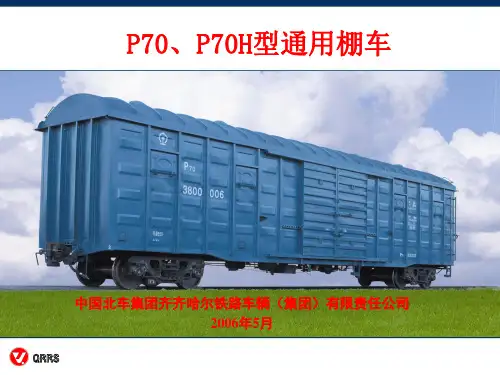

(2)P70、P70H型通用棚车

3.主要特点 3.主要特点
3.7 为确保重载编组、高速运行工况下从板座与中梁的连接 强度及抗振、防松性能，提高车辆的运用可靠性，前后从板座 与中梁之间采用专用拉铆钉铆接。 3.8 为解决从棚车底门缝进行盗窃散粒货物的问题，对推拉
式车门下部结构进行了改进，提高了车门的防盗性能。 3.9 车窗、车门件及部分冷弯型钢等与现有棚车通用互换，
3.主要特点 3.主要特点
3.3 采用技术成熟、性能可靠的转K6型或转K5型转向架， 改善了车辆运行品质，满足在即有线桥条件下车辆商业运营 速度达120km/h；采用17型车钩缓冲装置、高强度钢中梁，提 高了纵向承载能力，可适应编组万吨重载列车的要求。 3.4 在既有棚车运用经验的基础上优化了结构，提高了车 体的疲劳强度及耐腐蚀性能；转向架、车钩缓冲装置及制动 系统的主要零部件通过可靠性设计和完善的工艺、质量保证 ，实现了寿命管理。延长检修周期，取消辅修修程，段修周 期由1.5年提高到2年，降低了检修维护成本 。
6 主要结构
图2-11 P70、P70H型棚车车门组成二维示意图
6 主要结构
图2-12 P70、P70H型棚车车窗组成三维示意图
6 主要结构
6.1.6 车顶内衬采用厚度为5mm的PVC板，侧 端墙内衬采用厚度为3.5mm的竹材板。 6.2 车钩缓冲装置 采用E级钢17型车钩或新型车钩、17型锻 造或铸造钩尾框、合金钢钩尾销、MT-2型缓冲 器、含油尼龙钩尾框托板磨耗板。
6 主要结构
6.3 制动装置 采用主管压力满足500kPa和600kPa的空气制动装置 。主要由120型控制阀、直径为254mm的整体旋压密封 式制动缸、ST2-250型双向闸瓦间隙自动调整器、KZWA型空重车自动调整装置、货车脱轨自动制动装置等组 成。采用编织制动软管总成、奥－贝球铁衬套、高摩 擦系数合成闸瓦、不锈钢制动配件和管系。 采用NSW型手制动机。 6.4 转向架 采用转K6型转向架或转K5型转向架。
