PCB分层问题讲解
pcb设计常见问题和改善措施
pcb设计常见问题和改善措施PCB设计是电子制造中不可或缺的一环，它直接关系到整个电子产品的稳定性和性能表现。
然而，很多初学者在设计PCB时常常会遇到一些问题。
本文将探讨常见的PCB设计问题及改善措施。
一、布局问题1.过于密集的布局如果布局过于密集，会导致信号串扰（crosstalk）和噪声（noise）的产生。
为了解决这个问题，可以采用分层设计，将多层电路板分为几个逻辑分区。
在每个分区内，则可以使用自己的供电和接地系统。
2.容易混淆的引脚映射在复杂的PCB设计中，引脚映射关系可能会让人感到混乱，容易出错。
这种情况下，我们应该简化引脚映射，并且尽量减少不同部件的互相干扰。
3.热点问题一些元器件非常容易发热，并产生很强的电磁干扰。
这些元器件应该被单独布局，并且应该和其他元器件保持一定的距离。
二、管理问题1.缺乏模块化设计模块化设计可以帮助我们在有需要时，快速更换某个元器件或调整局部电路。
如果缺乏模块化设计，则在维护或更新时需要耗费更多的时间和资金。
模块化设计可以使得整个系统更加灵活和可靠。
2.不合理的基本布局规则设计PCB时，应该遵循一些基本的布局规则。
例如，元器件应该遵循一定的大小和形状，以方便插入和插拔。
又如，元器件的布局和尺寸应该考虑到过孔和贴片的芯片之间的兼容性。
三、电气问题1.传输线匹配问题传输线的匹配非常重要，否则会导致信号的反射和损耗。
设计师应该使用合适的电路板布线工具，并根据电路需求寻找适当的线材。
2.串扰与干扰问题当多根传输线靠近时，它们之间的耦合可能会导致信号干扰。
此时，我们可以分析信号之间的相关性，并使用合适的工具进行干扰分析和排除。
3.接地问题良好的接地系统可以有效地减少噪声和电磁干扰对电子器件的影响。
我们应该确保供地面和接地面的区域大小合适，并且不应忽略单点接地的规则。
综上所述，设计PCB时需要注意的许多问题必须受到严格的重视和更正。
采用科学的设计思路和正确的工具可以帮助我们解决问题，实现PCB优化设计的目标。
从分层布局及布线三方面详解EMC的PCB设计技术
从分层布局及布线三方面详解EMC的PCB设计技术一、分层布局：1.地平面层：在PCB设计中，地是一个非常重要的层。
在地层上尽可能铺设连续的铜层，以提供良好的接地。
通过增加地平面层的面积，可以有效地减少电磁波辐射。
2.信号层分区：将PCB划分为不同的信号层，防止信号之间的相互干扰。
可以将高频信号和低频信号分开布局。
通过合理划分和分层，可以减少信号之间的串扰现象。
3.电源和地的分离：在分层布局时，应将电源和地分离开来，以避免互相干扰。
过高的开关频率会对系统性能产生负面影响，分离电源和地可以减少干扰。
4.电源线和信号线的分离：在布局时，应尽量将电源线和信号线分开布局，特别是高频信号线，以避免互相干扰。
5.增加过滤器：可在布局时增加滤波器来抑制电磁辐射。
通过使用滤波器，可以滤除不必要的高频噪声和电磁辐射。
二、布线技术：1.信号线的走线：应尽量减少信号线的长度，避免走线过长产生较大的信号损耗。
同时，信号线尽量避免与高频信号线和电源线平行走线，以减少干扰。
2.稳定电源线：为保证电路板的稳定工作，电源线应尽量粗，以降低电阻和电感。
此外，尽量使用分压方式供电，以减少电流峰值。
3.差分信号线的布线：差分信号线是为了抵消由于磁场引起的干扰信号。
差分信号线应尽量保持平衡状态，并要避免与其他信号线平行布线。
4. 平面回线的设计：在布线时，应尽量避免平面回线（ground loop）的产生。
平面回线会导致电磁波的较大辐射和干扰。
5.电磁屏蔽：可以在布线时增加电磁屏蔽结构，如地层、屏蔽罩等，以吸收或屏蔽电磁辐射和干扰信号的产生。
综上所述，分层布局和布线技术是在PCB设计中提升EMC能力的重要方面。
通过合理的分层布局和布线，可以减少电磁辐射和干扰，提高电子设备的抗干扰能力和电磁兼容性。
PCB分层起泡失效案例分析
芯板的玻纤与树脂之间。
2.2分层起泡点确认
制作不良板的分层位置的水平切片与垂直切片，分析不良PCBA分层的
起爆点，如下图3所示：
如图3所示，分层起泡区主要集中在控深钻孔区域，且该区域的孔壁铜层
厚度不均匀；通过垂直切片，发现L7层附近的孔壁铜厚较薄的位置有微裂
纹存在，且裂纹逐渐扩展延伸至L7/L8层芯板的玻纤和树脂界面之间，在外
观上形成发白分层现象，说明分层起爆点位于控深钻孔孔壁铜厚较薄的区
域。
3原因分析3.1孔壁铜厚和树脂塞孔气泡确认
用金相显微镜观察分层位置的垂直切片，并测量孔壁铜厚，如图4所示：
由图4可知，树脂塞孔内的树脂填充少于60%（IPC-A-600G要求树脂填

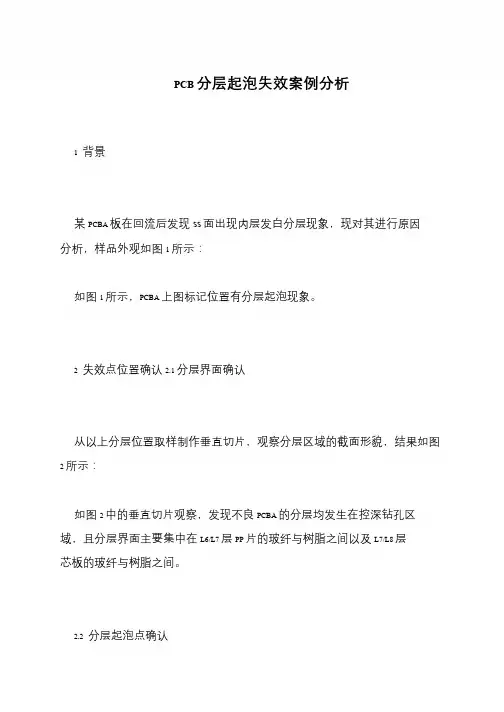

PCB分层起泡失效案例分析
1背景
某PCBA板在回流后发现SS面出现内层发白分层现象，现对其进行原因
分析，样品外观如图1所示：
如图1所示，PCBA上图标记位置有分层起泡现象。
2失效垂直切片，观察分层区域的截面形貌，结果如图
2所示：
如图2中的垂直切片观察，发现不良PCBA的分层均发生在控深钻孔区
孔至少填满60%），存在塞孔气泡，靠近L7层的孔壁铜厚只有9~11μm，不
符合工艺要求的最小孔壁铜厚20μm，即此处孔壁铜厚偏薄。控深钻孔的塞孔
树脂填充不饱满，在回流焊的高温条件下，孔内残留的气体体积剧烈膨胀，
产生较大的内应力，导致孔铜偏薄的位置被拉断，最终造成分层的现象。
4验证实验
pcb多层板分层原则
pcb多层板分层原则今天咱们来聊一聊PCB多层板分层的原则。
这就像是搭积木一样，每一层都有它的用处呢。
咱们先想象一下PCB多层板是一个超级多层的蛋糕。
最底下的那一层就像是蛋糕的底盘，它要很稳。
在PCB板里，这一层可能是用来接地的。
比如说，就像我们家里的电器，都要有个接地的地方，这样才安全。
接地层就像一个大的保护网，把整个电路板保护起来。
如果有什么多余的电，就可以通过这一层流走，就像小水流到大河里一样。
再往上一层呢，可能就是电源层啦。
这电源层就像是给整个电路板输送能量的管道。
就像我们身体里的血管，把血液（能量）送到身体的各个地方。
比如说我们的手机，电源层把电池的电送到手机的各个零件里，这样手机才能亮屏、能打电话、能玩游戏呀。
中间的那些层呀，就像是一个个小房间，不同的电路元件住在不同的房间里。
这些层可以让不同的信号分开走，就像我们在马路上，汽车走汽车道，自行车走自行车道一样。
要是信号都混在一起，那就乱套了。
就像有一次我和小伙伴们在操场上玩，本来是分成跳绳的和踢毽子的区域，结果大家乱了，跳绳的和踢毽子的老是撞到一起，就玩得很不开心。
电路信号也是这样，如果不分层走，就会互相干扰。
那怎么确定哪层放什么呢？这就有个原则啦。
相似的信号要放在一起。
比如说，那些控制声音的信号就放在一层，控制图像的信号放在另一层。
这就像我们整理书包，把语文书和语文本放在一起，数学书和数学本放在一起。
这样找起来方便，信号传输也不会出错。
还有哦，层数的选择也很重要。
如果电路板要做的功能很简单，那就不需要太多层，就像我们搭一个小房子，不需要太多的积木块。
但是如果要做很复杂的东西，像电脑主板，那就需要很多层啦，就像盖高楼大厦，需要很多很多的材料和分层。
PCB多层板分层原则就像是一个小规则，按照这个规则来做，电路板就能很好地工作啦。
这样我们的手机、电脑、电视等等这些有电路板的东西，才能好好地为我们服务呀。
现在是不是对PCB多层板分层原则有点感觉了呢？。
从分层布局及布线三方面详解EMC的PCB设计技术
从分层布局及布线三方面详解EMC的PCB设计技术首先是分层设计。
在PCB设计中，分层是一种常用的电磁干扰控制手段。
通过将不同功能的信号和电源分配到不同的层次上，并通过适当的层与层的综合接地实现对电磁干扰的控制。
常见的分层设计方法有：1.信号层与电源层分离：将信号和电源层相互分离，通过适当的综合接地，避免信号层上的信号通过电源层传播而产生干扰。
2.分层布局：将不同功能的电路分布在不同的层次上，如将高速信号布局在内层，将低速信号和电源布局在外层，从而避免高速信号对低速信号和电源的干扰。
3.天线与信号层隔离：在多层PCB设计中，为了控制电磁干扰，可以将天线和信号层相互隔离，避免天线上的信号干扰到其他信号层。
其次是布局设计。
正确的布局设计可以减少电磁干扰的产生和传播。
以下是一些布局设计技术：1.信号路径优化：合理规划信号的走向，避免信号线产生过长、过细、过密的情况，从而减少信号线之间的相互干扰。
2.分析信号的速度和频率：根据信号的速度和频率确定不同信号之间的距离，避免高速信号对低速信号的干扰。
3.地平面设计：地平面作为一个重要的参考平面，可以提供良好的接地。
设计时要避免地平面断开，减少地平面上的脱离、断续及过密现象。
最后是布线设计。
布线设计是电子产品的重要组成部分，合理的布线设计可以减少信号干扰，提高系统的EMC性能。
以下是一些布线设计技术：1.减少回路面积：合理布置信号和电源线路，减少回路面积，避免信号线路之间共面回路产生的电磁辐射。
2.尽量使用差分信号线：差分信号线与普通单端信号线相比，具有较强的抗干扰能力。
在布线时尽量采用差分信号线布线，减少干扰信号的传播。
3.信号线的走向：避免平行布置高速信号线，尽量使用交错布线的方式，减少电磁干扰。
总结起来，EMC的PCB设计技术主要包括分层设计、布局设计和布线设计。
其中，分层设计通过将信号和电源分布在不同层次上并进行合理综合接地来控制电磁干扰；布局设计通过优化信号路径和合理布置不同功能的电路来减少干扰的产生和传播；布线设计通过合理布置信号线路和采用差分信号线布线等手段来减少信号干扰。
pcb内电层分割原则
pcb内电层分割原则在PCB设计中，电层的分割是一个非常重要的环节。
合理地分割电层可以有效地减少电磁干扰、降低信号传输时的损耗，并提高电路板的抗噪声能力和阻抗匹配能力。
下面将介绍几个常用的电层分割原则。
1. 电源分割原则在设计电路板时，通常会有多个电源，如数字电源、模拟电源、高频电源等。
为了避免电源之间的相互干扰，可以通过将不同电源的电层分割开来实现。
例如，可以将数字电源的电层与模拟电源的电层分割开来，以减少数字信号对模拟电路的干扰。
2. 信号分割原则不同信号在传输过程中可能会相互干扰，导致信号失真或降低抗噪声能力。
为了解决这个问题，可以通过将不同信号的电层分割开来实现。
例如，可以将高频信号的电层与低频信号的电层分割开来，以减少高频信号对低频信号的干扰。
3. 地面分割原则地面层在PCB设计中起着重要的作用，它不仅为信号提供回流路径，还能起到屏蔽和干扰抑制的作用。
为了提高地面的效果，可以将地面层分割成多个区域。
例如，可以将模拟地和数字地分割开来，以减少数字信号对模拟信号的干扰。
4. 阻抗匹配原则在高速信号传输中，阻抗匹配是非常重要的。
电层分割可以用来实现阻抗匹配。
通过将信号层和地层分割开来，可以在信号层上布置信号线，而在地层上布置地引线，从而实现阻抗匹配。
5. 层间距离原则在PCB设计中，层间距离也是一个需要考虑的因素。
层间距离的大小将影响电磁干扰和信号传输的性能。
通常情况下，信号层和地层之间的距离应尽量保持一致，以减少信号的损耗和干扰。
总结起来，PCB内电层分割原则是为了提高电路板的性能和可靠性而制定的。
通过合理地分割电层，可以减少电磁干扰、降低信号传输时的损耗，并提高电路板的抗噪声能力和阻抗匹配能力。
在实际设计中，需要根据具体的电路需求和设计要求来确定电层的分割策略，并结合层间距离的考虑，以达到最佳的设计效果。
pcb四层板内电层划分注意事项
pcb四层板内电层划分注意事项下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!随着电子产品的不断发展，四层板作为一种常见的PCB板材，被广泛应用于各种电子设备中。
PCB印制板分层问题分析
PCB印制板分层问题分析PCB印制板分层问题分析MLB是将3层以上的导电图形层与绝缘材料层交替地层压粘合在一起而成的印制板，其层间导电图形按设计要求互连。
它是现代电子装置中为适应电子产品向高速传输、多功能、大容量、低功耗、便携方向发展的必然产物。
与双面板相比，多层板主要有以下优点：1）装配密度高、体积小、重量轻；2）由于装配密度高，各组件（包括元器件）间的连续减少，因而提高了可靠性；3）可以增加布线层，从而加大了设计的灵活性；4）能构成具有一定阻抗的电路；5）可形成高速传输电路；6）可设置电路和磁路屏蔽层，以及金属芯散热层，可满足屏蔽、散热等特种功能的需要；7）安装简单，可靠性高，具有保密性。
多层板因其密度高、层数多，使加工制造难度较大，一旦出现故障，几乎没有返修余地。
因此预防和解决多层板生产过程中的质量故障，提高成品率，降低消耗，成为多层板生产的首要问题。
2.预浸渍材料（俗称半固化片或粘结片）失效预浸渍材料是由树脂和载体构成的一种片状材料。
其中的树脂是处于B－阶段，在温度和压力作用下，具有流动性并能迅速固化并完成粘结过程，与载体一起构成绝缘层。
半固化片具有以下特点：1）树脂含量均匀；2）挥发物质含量非常低；3）能控制树脂动态粘度；4）树脂流动性均匀适宜；5）符合规定的凝胶时间。
正因为半固化片具有以上特点，所以它对于存放环境具有特殊要求。
最好存放在10℃～20℃下的真空箱中。
在不具备真空箱的情况下，就存放在相对湿度小于50％的环境中。
这样，半固化片的有效期可达3个月～6个月。
半固化片作为一种重要的粘结剂，其质量的好坏将直接影响层压质量。
在多数情况下，多层板的分层都是由于半固化片的失效而造成的。
在这几项性能指标中，流动度的测量最为方便与快捷。
我们就以它为指标来判断半固化片的质量状况。
在半固化片刚进厂的两个月内，每月测试一次，当其流动度处于26％～36％时，就可以使用。
两个月后，就必须每半月测试一次，这样才能有效地监控半固化片的老化程度。
pcb分层原因
pcb分层原因
PCB板分层原因原因：
（1）供应商材料或工艺问题
（2）设计选材和铜面分布不佳
（3）保存时间过长，超过了保存期，PCB板受潮
（4）包装或保存不当，受潮
应对措施：
选好包装，使用恒温恒湿设备进行储藏。
做好PCB的出厂可靠性试验，例如：PCB可靠性试验中的热应力测试试验，负责供应商是把5次以上不分层作为标准，在样品阶段和量产的每个周期都会进行确认，而一般厂商可能只要求2次，而且几个月才会确认一次。
而模拟贴装的IR测试也可以更多地防止不良品流出，是优秀PCB厂的必备。
另外，PCB板材Tg要选择在145℃以上，这样才比较安全。
PCB板电镀分层的原因在紫外光照射下，吸收了光能量的光引发剂分解成游离基引发单体进行光聚合反应，形成不溶于稀碱的溶液的体型分子。
曝光不足时，由于聚合不彻底，在显影过程中，胶膜溶胀变软，导致线条不清晰甚至膜层脱落，造成膜与铜结合不良；若曝光过度，会造成显影困难，也会在电镀过程中产生起翘剥离，形成渗镀。
所以控制好曝光能量很重要；铜的表面经过处理后，清洗的时间不易过长，因为清洗水也含有一定的酸性物质尽管其含量微弱，但对铜的表面影响不能掉以轻心，应严格按照工艺规范规定的时间进行清洗作业。
金层从镍层表面脱落的主要原因，就是镍的表面处理的问题。
镍金属表面活性差很难取得令人满意的效果。
镍镀层表面易在空气中产生钝化膜，如处理不当，就会使金层从镍层表面分离。
如活化不当在进行电镀金时，金层就会从镍层表面脱离即起皮脱落。
第二方面的原因是因为活化后，清洗的时间过长，造成镍表面重新生成钝化膜层，然后再去进行镀金，必然会产生镀层脱落的疵。
PCB分层策略
多层板的各层应保持对称，而且最好是偶数层，即4、6、8层，并且包含最外侧的两层。
因为不对称的层压，印制电路板板面容易产生翘曲，特别是对表面贴装得多层板，更应该引起注意。
双面板布线的指导思想是，顶层绝大部分布线和底层绝大部分布线呈垂直交叉状态。
为了增加可以布线的面积，多层板用上了更多单或双面的布线板。
板子的层数就代表了有几层独立的布线层。
电气层有3种：电源层、接地层、信号层；电源层和接地层有时也统称为回路层；非电气层有下面4种：锡膏层（Paste Mask），主要用于有表贴元器件的印制电路板，这是表贴元器件的安装工艺所需的，无表贴元器件时不需要使用该层；阻焊层（Solder Mask），阻焊层一般由阻焊剂构成；钻孔图层（Drill Drawing），使用各种特定的图标标识出需要钻孔加工的孔位和孔径；丝印层（Silkscreen），主要绘制元器件的外形轮廓和元件符号，这些外形轮廓和元件编号便于在电路板上装配元件和读板。
PCB分层的一个基本原则是，一个信号层要对应一个回路层，最好是两个回路层夹一个信号层。
回路层就是电源层或者接地层。
要取得好的电磁屏蔽效果，应该把所有的信号布线放在一层或若干层，这些层紧挨着电源层或接地层；应该使电源层与接地层相邻，并且电源层与接地层的距离尽可能小，这就是“分层”策略。
CAM Plane层和Split/Mixed Plane 层又统称为Plane层，都是专门用来处理电源网络和地网络的。
CAM Plane层是以负片的形式输出Gerber文件的，所以不允许在CAM Plane层布线，一个CAM Plane层只能分配一个网络。
Split/Mixed Plane 层是正片输出Gerber文件，所有分配到该层的电源网络和地网络都必须靠覆铜来连接，但是在覆铜时，软件系统会自动将各个网络分割开来。
虽然很多信号线没有分配给Split/Mixed Plane 层，但是允许这些信号在Split/Mixed Plane 层布线。
PCB无铅回流后出现爆板分层失效分析
PCB无铅回流后出现爆板分层失效分析回流焊是电子组装过程中常用的一种焊接方法，其原理是通过对PCB板进行加热以使焊膏熔化，然后将焊件和PCB板进行连接。
无铅回流焊是近年来广泛使用的一种技术，它可以减少对环境的污染，并提高焊接质量。
然而，有时候在无铅回流焊后，PCB板会出现爆板、分层或失效的现象。
这种现象一般是由以下几个因素引起的。
首先，焊接温度不合适。
回流焊过程中，焊接温度的控制非常关键。
如果温度过高，会使PCB板内部发生热应力而导致爆板或分层现象；如果温度过低，焊接不充分，会导致焊点不牢固，从而导致失效。
因此，需要根据焊接材料的要求合理设置焊接温度。
其次，焊接时间不足或过长。
焊接时间的设置也非常重要。
如果焊接时间太短，焊点可能无法完全熔化，导致焊接不牢固；如果焊接时间太长，焊料可能会过度熔化，导致PCB板发生爆板或分层。
因此，需要根据焊接材料的要求合理设置焊接时间。
第三，焊接区域过于密集。
过于密集的焊接区域会导致焊热集中，增加PCB板的热应力，从而容易引起爆板或分层现象。
因此，在进行焊接设计时，需要注意合理安排焊接区域，避免过于密集。
此外，焊接材料的选择也会对焊接质量产生影响。
合适的焊接材料能够提供良好的粘接性能和力学性能，从而减少爆板、分层或失效的发生。
因此，在选择焊接材料时，需要根据具体情况进行选择。
最后，焊接过程中的机械应力或外力干扰。
焊接过程中，机械应力和外力的干扰也可能导致爆板、分层或失效的发生。
因此，在焊接过程中需要避免机械应力和外力的影响，保持焊接区域的稳定。
综上所述，无铅回流焊后出现爆板、分层或失效的现象可能是由焊接温度不合适、焊接时间不足或过长、焊接区域过于密集、焊接材料选择不当以及焊接过程中的机械应力或外力干扰等多种因素综合作用的结果。
因此，在进行无铅回流焊时，需要合理设置焊接参数，选择适当的焊接材料，并确保焊接过程中的稳定性，从而确保焊接质量。
板的堆叠与分层
地层/信号层间距的影响
地层与信号层分别为14.4mils、7.2mils、3.6mils被 干扰的近端和远端串扰波形
地层/信号层间距的影响
地层与信号层分别为14.4mils、7.2mils、3.6mils被 干扰的近端和远端串扰波形
PCB板的堆叠与分层
双面板，此板仅能用于低速设计。EMC比较差。 四层板。由以下几种叠层顺序。
如果高速器件离RF模块和天线较近(200mils以内)，请将 信号的过孔(尤其是SDRAM的时钟SDCLK)远离RF模块和天线， 远离1/2芯片长度,如果无法避免,在背面露铜用于贴屏蔽贴.
高速器件布局
低频的最小电阻路径和高频的最小电感路径
高速器件布局
左边的是电容在芯片Pin与Via之间,环路较小,右边 的是Via在power Pin与电容之间,增大了环路大小, 去藕效果较差,应避免
PCB板的堆叠与分层
B种情况，S2S3层信号完整性好， S2层为好的布线层，S3 层次之。电源平面阻抗较好,层电容较大，利于整板EMI抑制。 但S1S2和信号层相邻，有较大层间干扰，且离电源和底层 较远，EMI空间辐射强度较大，需要外加屏蔽壳。 C种情况，这种情况是六层板中最好的情况，S1，S2，S3都 是好的布线层。电源平面阻抗较好。美中不足的是S4层离 参考层远。 D种情况，在六层板中，性能虽优于前三种，但布线层少于 前两种。此种情况多在背板中使用。
SW vs L1 距离<4mm Cout vs L1 距离<4mm SW、Vin、Vout、GND 的线必须粗短
高速器件布局
• DDR,SDRAM ,NAND FLASH 靠近CPU放置，相对 集中在屏蔽壳内摆放，并注意CPU的Memory出线方 向，减少线长和交叉线数量。 • 相邻层是完整地镜像 • 屏的插座应顺着CPU出线的方向，中间的RC滤波 器件尽量放在CPU侧 • 高速器件(MCP , CPU ,屏的插座)远离天线及模块
PCBA失效分层起泡原因分析
PCBA失效分层起泡原因分析简介在电子产品制造过程中，PCBA（Printed Circuit Board Assembly）是一个至关重要的环节。
然而，在PCBA制造过程中，我们可能会遇到分层起泡的问题，导致PCBA失效。
本文将分析PCBA失效的分层起泡原因，并提供相应的解决方案。
背景PCBA是由印刷电路板（PCB）和电子元件组成的整体。
PCB是一个多层结构，其中包含了导线、绝缘层等，用于实现电子元件之间的连接和信号传递。
然而，由于制造过程中的各种因素，PCBA可能出现分层起泡现象，影响其性能和可靠性。
分层起泡的原因1.制造工艺不合规范：制造过程中，如果没有严格按照规范操作，就容易导致分层起泡。
例如，过于高温或过于低温的焊接过程、不正确的粘合剂使用等，都可能导致胶层或绝缘层的局部分层起泡。
2.材料质量问题：PCBA制造中使用的材料质量差异导致的分层起泡问题也比较常见。
例如，粘合剂的质量不稳定、胶层材料含有过多的杂质等，都会导致分层起泡。
3.制造环境问题：制造过程中的环境条件也会影响PCBA的质量。
例如，工作环境过于潮湿、尘埃过多等，都可能导致分层起泡。
特别是在涂胶过程中，如果环境湿度过高，胶层干燥不完全，容易导致气泡形成。
4.设计问题：PCBA的设计也可能存在导致分层起泡问题的因素。
例如，PCB的层数过多、布线过于密集等设计不合理，都会增加分层起泡的风险。
分层起泡的解决方案1.严格执行制造规范：在PCBA制造过程中，要严格按照制造规范操作，确保温度、湿度等环境参数符合要求，避免过高或过低的温度导致分层起泡。
同时，使用规范的粘合剂，并确保其质量稳定。
2.优化材料选择：选择质量可靠、稳定的材料，避免使用含有杂质的材料。
对胶层材料进行充分的测试和筛选，确保其质量良好，减少分层起泡的风险。
3.控制制造环境：在PCBA制造过程中，要保持工作环境的干燥、清洁。
特别是在涂胶过程中，要确保环境湿度控制在合理范围内，避免涂胶过程中的气泡形成。
多层印制板分层案例分析
基材织纹显露
基材微气泡或者基材露布纹， 皆会导致基材内空隙的存在， 经湿工序或长时间存放后储存
潮气导致板子容易出现分层
6
二、常见PCB分层案例 4、棕黑化界面异常
PCB制作过程中芯板棕黑化本身 质量、后清洗、干燥等对板材品 质有重大的影响，容易导致界面 的光滑分层，这一点对于内层厚 铜、密线结构板尤为重要。 。
重叠的设计。
16
二、常见PCB分层案例 15、PCB板子吸潮
芯板吸潮
吸潮是PCB无法避免的一个现 实，PCB的吸潮可以分为生产过程 的吸潮以及存放过程的吸潮。
另外，PCB吸潮后是难以完全 消除的，烘板只能是降低潮气对 板子的影响。
17
二、常见PCB分层案例 16、回流焊返工或手工补焊分层
多步骤、平稳升温的参数/ 多温区 回流焊设备有利于分层异常的控制
14
二、常见PCB分层案例 13、厚铜结构
厚铜结构因铜箔和树脂CTE的差 异，结构应力大，焊盘边缘容易
出现裂缝。 对策：加大内层焊盘尺寸、减少 无功能焊盘的数量，调整层压程
序。
15
二、常见PCB分层案例 14、PP配本结构不当
压板微气泡
配本结构不当容易产生填胶不够 和应力集中。
对策：避免单张低RC PP结构的使 用，避免大面积无铜以及无铜区
19
三、多层印制线路板分层原因分析
20
四、相关问题探讨 1、水分对材料的影响
水份可成为树脂的可塑剂： 作用结果：1）、树脂吸水较多时，导致Tg会下降(△Tg应小于5℃)；2）、Tg下降，橡胶态 会提早到来，将引发Z-CTE加大。
21
四、相关问题探讨
2.水分进入板材的方式
1）树脂分子结构原本具有极性(Polarity )处已吸着的含水； 2）PCB加工过程中残存的水汽； 3）PCB板子储存中从环境逐渐渗入的水汽。
PCB常见问题原因及解决措施
【2】文字网板未冲出，导致
解决措施
问题警示及预防措施
【1】厂内MI流程进行ERP管理， 【1】关注FQC、OQC、客户端的品质反
预防漏工序问题发生；
馈并及时处理改善；
【2】对生产现场进行规划标示， 【2】生产制程相关要求、预防改善对
按指定区域摆放，防止混板； 策的落实实施及定期稽核、监控。
【1】前站送往包装时，应对板的 【1】生产过程中严格管控；品管部门
序号 1 2
部品类 别 成型
包装
不良现象
不良原因
【1】漏过V-CUT工序；
未开工艺边（V型槽）
【2】现场区域管理混乱，导 致切割一面的和切割两面的
PCB板混料出至客户端。
【1】前站人员将板送往包装
混料
时，发生混料。 【2】包装人员在分板装箱时
没有仔细核对料号便进行包
3
钻孔
过孔不通
【1】孔咀深度达不到要求。 【2】钻孔过程中，钻阻断裂 所致。 【3】外界杂物堵塞。
室
内
过小。
10
IQC
11 板电
CTI值偏小 显影不净
【1】基板板材性能不良 【2】没有对仓库超周期板进 行管控。 【1】预烤时间过长导致油墨 固话程度加重，正常的显影 不能将显影区油墨彻底显影 干净 【2】曝光能量过高导致正常 的显影不能将显影区域油墨
12 防焊
绿油进手插孔
【1】防焊印刷时，网板油墨 积油过多，印刷时入孔。 【2】产线IPQC人员抽检时比 例较小，没有及时发现不良
【1】显影后对板面进行清洗磨刷 【1】在后续加工过程中尤其是前几道
后，再转入下工序，并在显影后 工序如能发现明显的线路不良应及时挑
添加一道检查工序。
