凸凹体锉配工艺
锉配凹凸体的加工工艺步骤
锉配凹凸体的加工工艺步骤
锉配凹凸体的加工工艺步骤如下：
1. 确定形状和尺寸：根据设计要求和图纸，确定凹凸体的几何形状和尺寸。
2. 选择锉具：根据凹凸体的形状和尺寸，选择合适的锉具，如平面锉、半圆锉、方头锉等。
3. 固定工件：将要加工的凹凸体固定在工作台上，可以使用夹具或者其他适当的固定装置。
4. 粗锉：用粗锉先行去除工件表面多余材料，将凹凸体的整体形状进行粗加工。
5. 精锉：用细锉对凹凸体进行细致加工，将凹凸体的表面进行光洁度的加工。
6. 清洁：对加工后的凹凸体进行清洁，去除锉屑和粉尘。
7. 检验和修正：对加工后的凹凸体进行检验，检查形状和尺寸是否符合要求，如出现偏差则进行修正。
8. 表面处理：对凹凸体进行表面处理，如打磨、抛光等，以提高其外观质量和耐腐蚀性能。
9. 检验和保养：最后对加工后的凹凸体进行最终检验，确保质量合格，然后进行适当的保养和防护。
以上是锉配凹凸体的加工工艺步骤，具体步骤可能会根据不同的工件形状和加工要求有所差异。
手工加工零件工艺-锉配
三、对称度对工件互换精度的影响
如图所示，如果凹凸件都有对称度要求0.04 mm，并且在同方向位 置上锉配达到要求的间隙后，可使两侧基准面对齐，而调换180°后做 配合时就会产生两侧面基准面偏位误差，其总对称度为0.08 mm。
学习目标
1.掌握锉配四方体的方法； 2.进一步熟练掌握锉削、锯 削和錾削的技能，并能达到一 定的加工精度要求。
锉配
锉配是钳工的一项重要操作技能。本项目主要 通过凹凸体锉配、四方体锉配和六角形体锉配三个 锉配任务的练习来介绍相关的锉配工艺知识、操作 步骤及要点，从而进一步掌握并提高锉配技能。
学习目标
1.掌握锉配的相关工艺知识； 2.掌握锉配Байду номын сангаас一般加工步骤。
任务描述
根据如图所示图样锉配凹凸 体，要求达到锉配精度，并能转 位互换配合。
二、锉配方法
（2）锉配内、外六角形工件有两种加工 顺序：一种按前面锉配四方体的方法，先锉 配一组对面，然后依次将三组试配后，再做 整体修锉配入；另一种可以先锉三个邻面， 用120°样板和外六角体试配检查三面的 120°角度与等边边长的准确性，并按所划 加工线锉至接触线条，如图所示。然后再同 时锉三个面的对应面，再作整体修锉配入。
二、四方体的形状误差对锉配的影响
（3）当四方体有平行度误差， 且在一个位置锉配后取得零间隙时， 在转位180°作配入修整后，四方 体小尺寸处会产生配合间隙Δ1和Δ2， 如图（c）所示。
学习目标
1.掌握锉配六角形体的方法； 2.进一步熟练掌握锉削、锯削、 钻削的技能，并能达到一定的加 工精度要求。
任务描述
根据如图所示图样的要求锉 配四方体，要求达到锉配精度， 并能转位互换配合。
一、锉配方法
锉配凹凸体
略带球形，以便锤击时作用力容易通过錾子中心线，錾身多呈八棱形， 以防止錾子转动。 • 錾子的切削部分由前刀面、后刀面以及它们交线形成的切削刃组成。 • 图2 -9中切削平面与切削表面重合。 • 錾削时形成的角度有: • ①楔角β0 • ②后角a0
• 一、图纸分析
• 锉削如图所示的工件，保证加工好的工件达到图纸所要求的加工精度。 • 1.锉配 • (1)锉配的定义 • 锉配是利用锉削方法对零件修整或加工后，将两个或两个以上零件按
要求装配在一起，并能达到规定配合要求的一种操作。 • (2)锉配的特点
下一页 返回
任务一 加工前的准备工作
• ①锉配是钳工综合训练项目，它能充分反映操作者的技术水平。 • ②锉配对加工工艺的要求非常严格，制定加工工艺的基本原则是:前
上一页 下一页 返回
任务一 加工前的准备工作
• ③应避免剧烈震动或碰撞，杜绝测量头突然撞击在被测表面上，以防 测杆弯曲变形，更不能敲打表的任何部位。
• ④在遇到测量杆移动不灵活或发生阻滞时，不允许用强力推压测头， 应送交计量部门检查修理。
• ⑤不要把百分表放在磁场附近，以免造成机件磁化，降低灵敏度或精 度。
所示 • 3)錾削姿势 • (1)手锤的握法
上一页 下一页 返回
任务一 加工前的准备工作
• ①紧握法:如图2一13 (a)所示。 • ②松握法:如图2一13 (b)所示。 • (2)錾子的握法 • ①正握法:如图2一14 ( a)所示。 • ②反握法:手心向上，手指自然捏住幸子，手掌悬空，如图2一14 (b) • 所示。 • (3)站立姿势 • 如图2一15所示。 • (4)挥锤方法 • 挥锤有腕挥、肘挥和臂挥三种方法。
凸凹V形全封闭锉配
（1）落料
①将工件夹在台虎钳上，竖起向下，在端部起锯，锯口方向与槽底交线平行，且距离中心轴线4.5
②将锯缝锯到落料孔外处。去掉落料。
③锯削两作准斜边，注意起锯距离为9.73mm.
工实训操作工序卡NO：006
课题
课件图样
加工步骤
要点解析
4．左侧凹件加工
（3）制作斜面的角度。
①先用锉刀看线粗加工。
②再用样板精加工。注意加工面的平面度。
5.二次划线。
划出两个孔的定位线。
①将工件放在V型铁上用直角尺找正。
②划线后打样冲。
钳工实训操作工序卡NO：008
课题
课件图样
加工步骤
要点解析
6.孔加工
①将工件夹紧在平口钳上，并找正。
②先用小钻头轻点窝，观看是否点正，正后钻小孔。
加工步骤
要点解析
3．右侧凸件加工
（2）第二个多余部分的加工
①首先轴向起锯距离端部为21mm.锯到轴向所划的线条。留出1mm的余量。
②锉削粗加工长度方向留0.2mm，水平方向留0.2mm.
③精加工时将工件放在90°V型铁上用百分表打平行度，并用量块对出标准尺寸75.95mm，进行加工。
④注意作尺寸12 mm时要满足对称度的要求。
课题
课件图样
加工步骤
要点解析
1．下料∮34×140
2.划线
①去毛刺，黑皮，氧化皮。
涂上紫色。
②两面划线,线条应清晰.
③划线后用量具检查.
④确定去掉的部分是那些。用记号笔做出记号。
钳工实训操作工序卡NO:001
钳工实训操作工序卡NO：002
钳工锉配凹凸体配合盲配
二
凹凸件加工工艺与制作
（一）、锉配凹凸体的加工工艺分析
1、任务分析
( 1 )：图样分析 （ 2 ）：技术要求测量方
法 （ 3 ）：确定步骤 （ 4 ）：提高效率
❖正确的工艺加工方式
❖
盲配凹凸体的加工步骤
三
操作过程
划线
图2 加工凸形面
图3 锉削凸形面
图4 加工凹形面
图5 锉削凹形面
❖图4-1
《钳工工艺与技能训练》
课题：凹凸件盲配
一
任务
锉配技能的重要性 （一）锉配定义：锉配即锉削配作,是用锉削的方法,使两个或多个互配零件达到规
定的配合精度的操作。
（二）钳工锉配技术在工业制造中的重要性
1、 钳工锉配较客观地反映了操作者掌握基本操作技能和测量技术的熟练程度，并 有利于提高操作者分析、判断、综合处理问题的能力。
四
注意事项
1．配锉件的划线要准确，线条要细而清晰两端口必须一次划出。
2．不准用嘴吹锉屑，也不要用手清除锉屑屑。
3 ．锉屑时不准用手摸锉过的表面，因手有油污、再锉时打滑。
4 ．锉刀不能作橇棒或敲击工件，防止锉刀折断伤人。放置锉刀时，不要使其露 出工作台面，以防锉刀跌落伤脚；也不能把锉刀与锉刀叠放或锉刀与量具叠放。
5 ．工、量具摆放整齐，量具要轻拿轻放、不能混放以免影响精度。
6 ．注意安全文明生产，打孔时不能戴手套、不能多人操作。
7.** 凹凸体盲配加工的难点在于尺寸的控制。因此，从划线开始，每一步工序 都要适时检测，以保证尺寸准确。
五
总结
钳工技术是工业机械工，模具制造专业的核心课程， 着重于技能的培养，我们学习这些任务的目的是为了更好 的进行实践操作，所以在教学过程中让学生动口、动眼、 动脑为主的学习方法，使学生学有兴趣、学有所获，让学 生能够认知自己的技能在企业实际工作中的的作用和工作 岗位，确立技能娴熟的重要性。

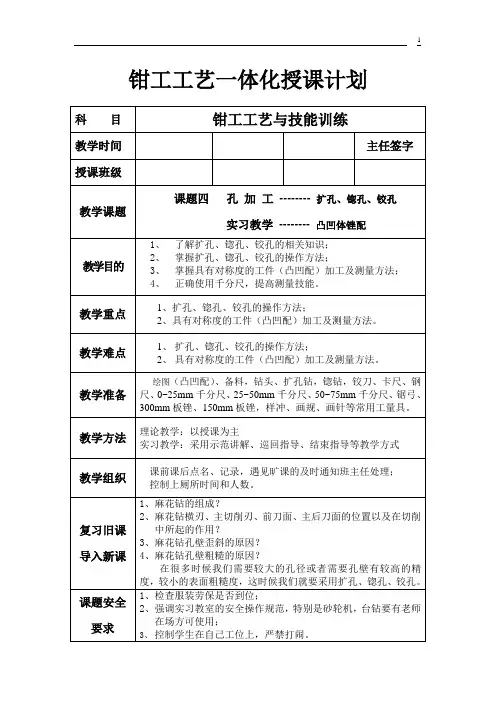

9扩孔锪孔铰孔凸凹体锉配讲解
钳工工艺一体化授课计划讲授新课：（工艺知识）二、扩孔扩孔的定义：就是在钻孔的基础上用扩孔工具（要求不高时，可用普通钻头）把孔径加大。
常用的扩孔方法有麻花钻扩孔和扩孔钻扩孔扩孔钻1麻花钻扩孔的特点：横刃不参加切削，轴向力小，进给省力。
但麻花钻外缘处前角较大，易把钻头从钻头套中拉下来。
扩孔钻2扩孔为什么比钻孔的精度高：用钻头在工件实体部位加工孔称为钻孔。
钻孔属粗加工，可达到的尺寸公差等级为IT13-IT11，表面粗糙度值为Ra50-12.5μm。
由于麻花钻长度较长，钻芯直径小而刚性差，又有横刃的影响，故钻孔有以下工艺特点：1．钻头容易偏斜。
由于横刃的影响定心不准，切入时钻头容易引偏；且钻头的刚性和导向作用较差，切削时钻头容易弯曲。
在钻床上钻孔时，容易引起孔的轴线偏移和不直，但孔径无显著变化。
2．孔径容易扩大。
钻削时钻头两切削刃径向力不等将引起孔径扩大。
3．孔的表面质量较差。
钻削切屑较宽，在孔内被迫卷为螺旋状，流出时与孔壁发生摩擦而刮伤已加工表面。
4．钻削时轴向力大。
这主要是由钻头的横刃引起的。
扩孔钻的结构与麻花钻相比有以下特点：1．刚性较好。
由于扩孔的背吃刀量小，切屑少，扩孔钻的容屑槽浅而窄，钻芯直径较大，增加了扩孔钻工作部分的刚性。
2．导向性好。
扩孔钻有3-4个刀齿，刀具周边的棱边数增多，导向作用相对增强。
3．切屑条件较好。
扩孔钻无横刃参加切削，切削轻快，可采用较大的进给量，生产率较高；又因切屑少，排屑顺利，不易刮伤已加工表面。
因此扩孔与钻孔相比，加工精度高，表面粗糙度值较低，且可在一定程度上校正钻孔的轴线误差。
此外，适用于扩孔的机床与钻孔相同。
三、锪孔锪孔的定义：将经过加工以后的孔用另外的一种工具将此孔的底部加工成一平面。
或者说用锪钻在孔口表面锪出一定形状的孔或表面的加工方法。
锪孔钻的常见分类：柱形锪钻、锥形锪钻、端面锪钻a)锪圆柱孔b）锪锥形孔c）锪孔口和凸台平面扩孔、锪孔方法：1、扩孔时为了保证扩大的孔与先钻的小孔同轴，应当保证在小孔加工完工件不发生位移的情况下进行扩孔。
项目八 锉配 任务一 锉配凹凸体 (2)
项目八锉配锉配是钳工的一项重要操作技能。
本项目主要通过凹凸体锉配、四方件锉配、六方件锉配三个锉配任务的练习来介绍相关的锉配工艺知识、操作步骤及要点，从而进一步掌握和提高操作者的锉配技能。
任务一锉配凹凸体通过凹凸体的锉配练习可以进一步提高锉削技能，从而掌握正确的加工和检查方法可以提高锉配技能，提高锉配加工质量，为今后更好地从事钳工装配技术打下一个良好的基础。
学习目标掌握锉配的相关工艺知识；掌握锉配的一般加工步骤。
任务描述根据图样8-1所示锉配凹凸体，保证达到锉配精度，并能转位互换配合。
技术要求1.锉配面表面粗糙度达到Ra3.2μm。
2.凹凸体配合互换间隙≤0.06mm。
3.锯削面不可自行锯断，待检测时锯开。
4.各锐边倒钝。
图8-1 锉配凹凸体一、相关工艺知识1.对称度相关概念（1）对称度。
对称度是指被测表面的对称平面与基准表面的对称平面间的最大偏移距离Δ，如图8-2所示。
（2）对称度公差带。
对称度公差带是指距离为公差值t ，且相对基准中心平面对称配置的两平行平面之间的区域，如图8-3所示。
2.对称度的测量测量被测表面与基准面的尺寸A 和B ，其差值之半即为对称度。
如图8-4所示为对称度的测量示意图。
3.对称度对工件互换精度的影响如图8-5所示，如果凹凸件都有对称度要求0.04mm ，并且在同方向位置上锉配达到要求的间隙后，得到两侧基准面对齐，而调换180°后做配合就会产生两侧面基准面偏位误差，其总对称度值为0.08mm 。
任务实施一、练习图样凹凸体的锉配练习图样见图8-1。
二、工量具准备划针、样冲、锤子、划线平板、划线靠铁、锯弓、锯条、扁锉（粗、细各一个）、三角图8-2 对称度 图8-3 对称度公差带（a ） （b ） 图8-4 对称度的测量（a ）同方向位置配合 （b) 转位后的配合图8-5 对称度对转位的精度影响锉、钻头（φ3mm ）、金属直尺、高度游标卡尺、游标卡尺、千分尺、刀口形直尺、游标万能角度尺、塞尺、灯箱。
钳工技能-锉配
（2）锉配内、外六方体有两种加工顺序， 一种是按前面锉配四方体的方法，先锉配 一组对面，然后依次将3组试配后，做整 体修锉配入；另一种方法是可以先配锉3 个邻面，用120°样板（见图7.18）检查和 用外六方体试配检查3面120°的角度与等 边边长的准确性，并按划线线条锉至接触 线，然后再同时锉3个面的对组面，使六 边形3组面用角都能塞入，再做整体修锉 配入。
对凸凹件进行锉配修正，以达到间 隙要求。
图7.6 凸件的划线
图7.7 去掉凸件一角
图7.8 加工完的凸件
图7.9 凹件的划线
图7.10 去掉凹件多余料
四、操作要点
（1）为了给最后的锉配留有一定的余量，在 加工凸凹件外轮廓尺寸时，应控制到尺寸的 上极限偏差。
（2）为了能对20mm凸凹件的对称度进行测量 控制，60mm处的实际尺寸必须测量准确，并 应取其各点实测值的平均数值。
距离，如图 7.1所示。
（2）对称度公差带是距离为公差值t，且 相对基准中心平面对称配置的两平行平 面之间的区域，如图7.2所示。
图7.1 对称度误差
图7.2 对称度公差带
2．对称度误差的测量
测量被测表面与基准面的尺寸A和B， 其差值之半即为对称度的误差值。
图7.3 对称度误差的测量
3．对称度误差对工件互换精度的影响
图7.18 内、外120°量角样板
（3）对内六边形棱角线的直线度控制方 法与四方体相同，必须用板锉按划线仔 细直锉，使棱角线直而清晰。
（4）六方件在锉配过程中，若某一面产 生配合间隙增大时，对其间隙面的两个 邻面可做适当修正，即可减小该面的间 隙。采用这种方法要从整体来考虑其修 正部位和余量，不可贸然动手。
Hale Waihona Puke 图7.13 内直角量角样板
高级技师凹凸体的锉配技术
凹凸体的锉配技术锉配凹凸体是钳工学习锉配技术的的基础，对称的保证、直接尺寸和间接尺寸的控制方法、间隙的保证、形位公差对配合件质量的影响等知识都是我们从事钳工工作应该掌握的技术关键。
相关工艺技术，锉配凹凸体的工艺技术及应注意的问题是需要阐述的三个方面。
一相关工艺技术对称度概念：对称度是指被测表面的对称平面与基准表面的对称平面间的最大偏离距离如图1所示。
（1）对称度的测量测量被测表面与基准表面的尺寸A和B，其差值之半即为对称度差值如图2所示。
对称度误差对转位精度的影响按图3说明如下：当凹凸件都有称度误差为0.05mm,且在一个同方向位置配合达到间隙要求后，得到两侧面平齐，而转位180°作配合，就会产生两基准面偏位误差，其总值为0.10mm。
（3）工件图技术要求；材料HT150，备料81×61×20 mm，转位180°作配合配合间隙≤0.10 mm，楞边倒钝。
二锉配凹凸体的工艺技术1．外形尺寸80×60的锉削加工：锉削基准面A ，注意直线度、平面度和与C面的垂直度的保证。
以A面为基准锉削加工B面，要求平面度和垂直度均合格。
锉削80±0.05和60±0.05两组外形尺寸，要求在公差范围内越准越好。
2．划线：以B 面为基准用高度尺依次划出20、60两条线。
以A 面为基准用高度尺依次划出20、40两条线。
用Φ3钻头按图所示钻出工艺孔。
要求： 线条清晰，线位正确，用钢板尺或游标卡尺校兑尺寸是否正确，工件正反面同时划出。
3．凸形部位的加工： 锯割如图4所示去除工件左侧材料后依次锉削，以B 面为基准锉削加工图4中的60尺寸， 以A 面为基准锉削加工图4中的40尺寸。
（4）要求：以上两尺寸应控制在80和60的实际尺寸减去005.020-mm 范围内。
锯除工件右侧材料，锉削两垂直面，如图5所示。
以B 面为基准锉削加工图5中的60尺寸，以A 面为基准锉削加工图5中的005.020-尺寸。
钳工技能项目九锉配凹凸体
10 超差全扣
4 一处超差扣1分
6 一处超差扣2分
10 一处超差扣1分
20 一面超差扣2分
违章操作一次扣2分
谢谢
7．加工凸形面： 1）选择一肩按划线锯去一角，粗精锉两垂直面，直 至精度要求。 2）按划线锯去另一肩角，粗精锉两垂直面至精度要 求。 8．加工凹形面： 1）用钻头钻出排孔，锯除凹形面的多余部分，后粗 锉至接触线条。 2）细锉凹形面顶端面，保证与凸件端面的配合精度。 3）细锉凹件的两侧垂直面，保证与凸件侧面的配合 精度要求。 4）全部锐边倒角，并保证尺寸精度。
四、考核标准
序号
检查内容
1 50±0.05
2 20±0.05
3 尺寸 （两处）
4 尺寸
5 20配作
6 配合后凹凸对称度0.10
7 工艺孔4—Φ3
8 平面
11 安全文明生产
配分 评分标准
得分
10 超差全扣
10 超差全扣
10 超差全扣
10 超差全扣
10 超差全扣
钳工技能项目九锉配凹凸体
项目九：锉配凹凸体
一、目标任务 1．掌握对称度工件的划线、配合件的制作； 2．学会孔的攻螺纹加工； 3．正确使用和保养千分尺； 4．对称度工件的加工和测量方法； 5．掌握锉锉削、锯削、钻削的基本技能，达到一定 的加工精度要求。
二、实训图纸
三、工作过程 1．锉削A、B两垂直面作为基准。 2．以A、B两垂直面为基准，划出轮廓线。 3．锯削，根据图示要求留合适的锉削余量。 4．按图样要求锉好外轮廓，达到尺寸精度及垂直度、 平行度、表面粗糙度的要求达到尺寸要求。 5．以A、B两垂直面为基准，按要求划出凹凸体加工线。 6．钻工艺孔4－Φ3。
《钳工工艺与实训》课件——项目七 锉配凹凸件
任务四 铰孔与攻螺纹孔
五、攻螺纹孔
用锪钻进行孔口形面的加工称为锪孔。锪孔的形式有锪圆柱形埋头孔、锪锥形埋头孔、 锪孔端平面三种。
锪孔时，切削速度不宜过高，锪钢件时需加润滑油，以免锪削表面产生径向振纹或出 现多棱形等质量问题。 1. 攻螺纹孔工具
丝锥是加工内螺纹的工具。主要由工作部分和柄部组成。工作部分包括切削部分和校 准部分。切削部分制成锥形，有锋利的切削刃，起主要切削作用。校准部分用来修光和校 准已切出的螺纹。手攻螺纹时，用铰手作为夹持丝锥的工具，也称铰杠。铰手也可以作为 手用铰刀的夹持工具。
任务四 铰孔与攻螺纹孔
二、扩孔
用扩孔钻或麻花钻等扩大工件孔径ห้องสมุดไป่ตู้方法，称为扩孔。一般用麻花钻或专用的扩孔钻 扩孔。 1. 扩钻孔
任务四 铰孔与攻螺纹孔
2. 扩孔加工的特点 （１）因在原有孔的基础上扩孔，所以切削余量较小且导向性好。 （２）刀体的刚性好，能用较大的进给量。 （３）排屑容易，加工表面质量较钻孔好。 （４）扩孔可以部分的纠正孔的轴线歪斜，常用于孔的半精加工。 （５）扩孔加工一般可作为铰孔的前道工序。 3. 扩孔方法 （１）扩孔时为了保证扩大的孔与先钻的小孔同轴，应当保证在小孔加工完工件不发生 位移的情况下进行扩孔。 （２）扩孔时的切削速度要低于钻小孔的切削速度，而且扩孔开始时的进给量应缓慢， 因开始扩孔时切削阻力很小，容易扎刀，待扩大孔的圆周形成后，经检测无差错再转入正 常扩孔。
4. 刃磨检测 （１）样板检测，如图7-15所示，标准麻花钻的 几何角度和对称要求， 可以使用检测样板检测。 （２）过程检测，在刃磨过程中最经常采用的就 是目测的方法。目测时，把钻头的切削部分向上 竖立，两眼平视，由于两主切削刃一前一后会产 生视差，往往感到左刃（前刃）高而右刃（后刃） 低，所以要旋转180°后反复看几次，如果结果一 样，就说明对称了。 （３）试切检测，用磨好的钻头试钻一个锥坑， 麻花钻如果刃磨合格了， 就能无振动， 轻易切 入，孔口呈圆形。常见的问题有：孔口呈三边或 五边形；振动厉害；切屑呈针状；钻头发热不易 切入。
锉配凹凸件工艺技术
锉配凹凸件工艺技术
锉配凹凸件工艺技术是制造行业中常见的一种加工工艺，用于在工件表面制作凹凸形状的零件。
下面我们就来详细介绍一下锉配凹凸件工艺技术。
首先，锉配凹凸件工艺技术主要由以下几个步骤组成：
1. 准备工作：确定所需加工的零件图纸，了解零件的形状、尺寸和表面要求。
同时，准备好需要使用的锉具，如平锉、三方锉等。
2. 定位和夹紧：根据零件图纸中的要求，将待加工的凹凸件安装到加工设备上，并通过夹紧装置将其牢固固定。
3. 粗加工：采用粗锉进行初步加工，将零件表面的多余材料去除，使其达到粗略的形状和尺寸要求。
这一步骤需要根据零件的具体要求和锉具的选择，进行适当的锉削和切割。
4. 精加工：使用细锉对零件进行精细加工，使其表面平整、光滑，并达到所需的凹凸形状。
这一步骤需要采用不同大小的细锉，结合锉削、拉锉和搓锉等技术，精密地调整零件的尺寸和形状。
5. 检验和修整：在锉配凹凸件工艺技术中，检验是非常重要的一步。
通过使用各种测量工具，如卡规、千分尺等，对加工后的零件进行尺寸和形状的检验，确保其符合要求。
如果检验结果不符合要求，需要进行修整和再次加工。
6. 清洁和防锈：在工艺流程的最后，对加工后的凹凸件进行清洁，并采取相应的防锈措施，以确保零件的质量和使用寿命。
总之，锉配凹凸件工艺技术是一种常见的加工工艺，在制造行业中具有广泛的应用。
通过合理的准备工作、准确的定位夹紧、粗加工和精加工、严格的检验和修整，以及适当的清洁和防锈措施，可以获得高质量的凹凸件，满足各种需求。
凹凸配锉配
钳工工艺与技能 训练
凹凸件锉配工艺过程
一、工艺准备
1、熟悉图纸
2、检查来料是否符合技术要求。
材料：HT200 规格：81×67×12（平磨二面）mm。
3、工具、量具、夹具的准备。
量具：（1）游标高度尺 （2）直角尺
（3）游标卡尺(属于中等测量精度的量具）
（4）塞尺（检验配合 精度）
（5）千分尺（测量精密 工件）
工具：（1）扁平挫、方挫、三角挫（粗、精挫平面）
（2）锯弓、锯条 钻头 打排孔 锯弓 张紧锯条的 锯条 直接锯割工件的
钻头
（头是否符合
要求，角度是不是 118°！
夹具:钳台、台虎钳。（用来固定工件）
4、所需设备的检查。
设备：（1）划线平台、方箱（用于工件划线）
66 0.05 0.05
mm、12mm与垂直度、平面
度的要求。
2、按图样要求划凹凸体 的加工线，并钻4—￠3mm的 工艺孔。见图1
基准面
图一 划线
图2 保证对称 度的方法
3、按划线锯去工件右脚， 粗、精挫削两垂直面1和2面。 并保证其对称度。见图2
游标卡尺 ：适用于精度低的零件
间接测量法
对称度测 量方法
千分尺 ：适用于精度较高的零件 杠杆百分表
直接测量法
刻度表
双柱高度尺（摇表）
数显
4、按划线锯去工
件左角，用上述方法
锉削面3和4，并将尺
寸控制在
22
0 0.05
mm。
（见图3）
5、最后加工凹面，
先钻排孔，并锯除凹形
面多余部分，粗锉至接
近线条。（见图4）
图4
注：凹面也要保证对称度！
图3
打排孔 法
制作凹凸V形全封闭挫配体
制作凹凸V形全封闭挫配体
【操作要点】图21-14所示是凸凹V形全封闭锉配体，它是将V形模板件2（见图C）完全配入件1（见图b）中，主要采用划线、锯削、锉削、钻孔操作。
其加工难点是尺寸的
控制，要求测量数值时必须精确。
锉配体钳工工艺如下：
∙检查坯料。
∙加工件2的外形尺寸，达到30mm和40 0/-0.025mm及形位公差的技术要求。
∙划凹形和V形加工线。
∙加工V形，锯掉余料，锉削并利用V形架检查其对称度，达到33mm±0.02mm 和对
称度要求。
∙加工凹形，钻排孔用锯削去除余料，锉削凹槽并用控制尺寸的办法达到对称度要求，
槽底7 +0.04/0mm可用百分表测量控制，直至全部加工面达到图样的技术要求。
∙加工件1外形尺寸，达到60 0/-0.03mm和70 0/-0.03及相关的形位公差要求。
∙划线并检查划线质量。
∙钻6×ø12mm孔。
∙钻排孔并去除余料。
锉削加工应按顺序进行，采用控制尺寸的办法对40mm、30mm、
16mm进行组对加工。
∙加工V形。
∙以件2为基准锉削修整件1，但要坚持以尺寸测量控制为基础，逐渐完成错配，达
到手推进推出均不能有阻滞现象。
∙钻铰2×ø8H7孔，达到尺寸8mm±0.08mm44mm±0.08mm和对称度等要求。
∙去毛刺、清理铁屑。
锉配凹凸体
挥时约40次/分钟，腕挥约s0次/分钟。 • (6)锤击要领 • ①挥锤:肘收臂提，举锤过肩，手腕后弓，三指微松，锤面朝天，稍
停瞬间。
上一页 下一页 返回
任务一 加工前的准备工作
• ②锤击:日视幸刃，臂肘齐下，收紧三指，手腕加劲，锤幸一线，锤 走弧形，左脚着力，右腿伸直
上一页 下一页 返回
任务一 加工前的准备工作
• 为了防止凹件在錾削时变形，先在凹件钻出如图2一18所示的排料小 孔，然后再用扁錾、狭錾逐步錾切。
• 二、工具、量具、刃具准备
• 1.工具、量具、刃具清单(表2 -2) • 2.备料清单(图2一19、图2一20 )
上一页 返回
任务二 制定工艺并按工艺加工
一道工序不能影响后续工艺的加工和测量。如图2 -4所示的凸形工件， 若将凸形两侧同时锯掉，会造成对称度用常用量具无法测量的情况。 • ③测量复杂，尺寸换算较多，需要操作者有一定的计算能力，如凸形 尺寸及对称度的测量，如图2一5所示。 • ④要求加工精度高，尺寸、几何公差相互制约。如图2一6所示的内六 角锉配。 • ⑤锉配也叫“公、母”配合，一般以“公”作为基准件，且有具体的 尺寸和形位公差要求，而“母”通常不标注具体的尺寸和形位公差 (但不是没有尺寸和形位公差要求，而是要根据基准件和配合件的实 际尺寸、配合要求进行计算确定)。
项目二 锉配凹凸体
• 任务一 加工前的准备工作 • 任务二 制定工艺并按工艺加工
任务一 加工前的准备工作
• 【任务布置】 • 根据如图2一1、图2 -2、图2 -3所示的凹凸体锉配零件图，按照其技
术要求，正确合理选用制作凹凸体所需要的工具、量具、刃具及设备， 制定制作下艺，制作出合格的凹凸体锉配件。
锉配凸凹体角度样板实操教案
实习课教案编号：版本：A/O一、相关工艺知识（授课25分钟）1．对称度概念1）对称度公差带是指被测表面的对称平面与基准表面的对称平面间的最大偏移距离Δ，见图。
对称度误差2）对称度公差带是指相对基准中心平面对称配置的两个平行平面之间的区域，两平行面距离即为公差值，见图。
对称度公差带2．对称度的测量1）对称度的测量方法测量被测表面与基准表面的尺寸A和B，其差值之半即为对称度误差值，见图。
对称度测量2）对称体工件的划线对于平面对称工件的划线，应在形成对称中心平面的两个基准面精加工后进行。
划线基准与该两基准面重合，划线尺寸则按两个对称基准平面间的实际尺寸及对称要素的要求尺寸计算得出。
3）对称度误差对转位互换精度的影响，见图；当凹、凸件都有对称度误差为0.1mm，且在一个同方向位置配合达到间隙要求后，得到两侧面平齐，而转位180作配合，就会产生两偏位误差，其总值为0.2mm。
对称度误差对转位的精度影响a）同方向位置配合b）转位后的配合3．角度样板的尺寸测量一般采用间接的测量法，见图。
角度样板边角尺寸测量其测量尺寸M 与样板尺寸B 、圆柱直径d 之间有如下关系：M ＝B+2d cot 2α+2d式中 M─测量读数值，mm ；B─样板斜面与槽底的交点至侧面的距离，mm ； d─圆柱量棒的直径尺寸，mm ； a─斜面的角度值。
当要求尺寸为A 时，则可按下式进行换算B ＝A －αtan c式中 A─斜面与槽口平面的交点至侧面的距离，mm 。
C─深度尺寸，mm 。
二、生产实习图凸凹体角度样板锉配三、示范操作（授课25分钟）1．示范角度样板的尺寸测量使用方法。
2．示范对称度的测量方法。
锉配凹凸体课件《钳工工艺与技能训练》
5 ．工、量具摆放整齐，量具要轻拿轻放、不能混放以免影响精度。
6 ．注意安全文明生产，打孔时不能戴手套、不能多人操作。
7.** 凹凸体盲配加工的难点在于尺寸的控制。因此，从划线开始，每一步工序 都要适时检测，以保证尺寸准确。
五、项目评分考核表
此环节采用学生自检评分、互检评分、教师总评的形式，汇总成绩。
通过本次实训，使学生在锉配凹凸体项目教学中具备 了划线、锯割、锉削、钻孔、测量等多方面的技能要求， 在尺寸和形位公差的控制，特别是对称度的加工控制也有 了一定的认识，由于学生掌握起来有较大的难度，加工质 量不易保证，因此须通过不断的练习改进，逐步形成锉配 技能和技巧，通过本课题的训练，能够基本掌握综合锉配 件的加工方法和工量具的熟练运用，能够提高学生自身的 分析零件加工工艺的能力。
1、 钳工锉配较客观地反映了操作者掌握基本操作技能和测量技术的熟练程度，并 有利于提高操作者分析、判断、综合处理问题的能力。
2、锉配的应用十分广泛和锉配形式的多样性、灵活性，要求熟练掌握锉配技能， 具有十分重要的意义如日常生活中的配钥匙，企业生产中的配键，制作各种样板， 各种工业模具的制造、修理等，都离不开锉配的技能。
四、凹凸体的工艺制作过程：（35分钟） （一）工艺分析（10分钟）
分组讨论模式（*培养学生自我分析能力）
（二）加工过程（25分钟）
1、确定外形尺寸 2、划线 3、加工凸形面 （*锉配原则） 4、加工凹形面 5、检查尺寸精度 6、锯削中间尺寸
五、项目总结：考核评价表（2分钟）
1、能够指出各同学的优缺点 2、评价学生的职业素质
六、教学总结
（3分钟）
钳工技术是工业机械工，模具制造专业的核心课程， 着重于技能的培养，我们学习这些任务的目的是为了更好 的进行实践操作，所以在教学过程中让学生动口、动眼、 动脑为主的学习方法，使学生学有兴趣、学有所获，让学 生能够认知自己的技能在企业实际工作中的的作用和工作 岗位，确立技能娴熟的重要性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4.1凸凹体锉配
4.1.2 凸凹体锉配工艺
一、加工工艺流程。 1、检查来料毛坯尺寸，按图样要求锉削好外轮廓基准面，达到尺寸 60±0.05mm，40±0.05mm及垂直度、平行度等要求。 2、按图样要求分别划出凸凹体的加工线，用游标尺复查避免看错尺寸或画 错。并钻4-Φ3mm工艺孔。 3、加工凸形体：加工步骤按图所示。
2 1 3 4
（1）、按划线锯去工件一角，粗锉达到加工线（约为0.2mm加工余量）。 精锉①面，用千分尺测量A和C的实际尺寸，使A-C=20 0 -0.05mm。 （2）、精锉②面，用千分尺测尺寸B，B=总宽的实际尺寸除以2加上1000.025mm，使尺寸达到控制要求。 （3）、①②面精加工合格后再锯另一角。粗锉③、④面，保留0.2mm左右 加工余量，精加工③面方法同面①。 （4）、精加工④面，使其尺寸控制在20 0 -0.05mm以内。凸块加工完后 则作为基准件以后不再加工。
4、加工凹体：加工步骤按图所示。 （1）、将凹体部分锯、錾除多余部分，粗加工至加工线，保留0.2mm 的加工余量。 （2）、精锉⑤面用总长的实际尺寸减去20 0 -0.05mm，再分别精锉⑥ 、⑦面。控制凸体20 0 -0.05mm，用凸块与凹块试配，修整实际配合精度 要求。
7 5 5
6Hale Waihona Puke 二、考核评分标准
