数控机床常见的故障及排除方法一、数控机床常见故障分类1、确定性故障确定性故障是指控制系统主机中的硬件损坏或只要满足一定的条件，数控机床必然会发生的故障。
这一类故障现象在数控机床上最为常见，但由于它具有一定的规律，因此也给维修带来了方便，确定性故障具有不可恢复性，故障一旦发生，如不对其进行维修处理，机床不会自动恢复正常。
但只要找出发生故障的根本原因，维修完成后机床立即可以恢复正常。
正确的使用与精心维护是杜绝或避免故障发生的重要措施。
2、随机性故障随机性故障是指数控机床在工作过程中偶然发生的故障，此类故障的发生原因较隐蔽，很难找出其规律性，故常称之为“软故障”，随机性故障的原因分析与故障诊断比较困难，一般而言，故障的发生往往与部件的安装质量、参数的设定、元器件的品质、软件设计不完善、工作环境的影响等诸多因素有关。
随机性故障有可恢复性，故障发生后，通过重新开机等措施，机床通常可恢复正常，但在运行过程中，又可能发生同样的故障。
加强数控系统的维护检查，确保电气箱的密封，可靠的安装、连接，正确的接地和屏蔽是减少、避免此类故障发生的重要措施。
二、数控机床常见的故障1、主轴部件故障由于使用调速电机，数控机床主轴箱结构比较简单，容易出现故障的部位是主轴内部的刀具自动夹紧机构、自动调速装置等。
为保证在工作中或停电时刀夹不会自行松脱，刀具自动夹紧机构采用弹簧夹紧，并配行程开关发出夹紧或放松信号。
若刀具夹紧后不能松开，则考虑调整松刀液压缸压力和行程开关装置，或调整碟形弹簧上的螺母，减小弹簧压合量。
此外，主轴发热和主轴箱噪声问题也不容忽视，此时主要考虑清洗主轴箱，调整润滑油量，保证主轴箱清洁度和更换主轴轴承，修理或更换主轴箱齿轮等。
2、进给传动链故障在数控机床进给传动系统中，普遍采用滚珠丝杠副、静压丝杠螺母副、滚动导轨、静压导轨和塑料导轨。
所以进给传动链有故障，主要反映是运动质量下降。
如：机械部件未运动到规定位置、运行中断、定位精度下降、反向间隙增大、爬行、轴承噪声变大（撞车后）等。
数控机床常见故障及排除方法
数控机床常见故障及排除方法数控机床作为一种高精度、高效率的机械设备，通常情况下是可靠稳定的，但在使用过程中还是会出现一些常见故障。
下面将介绍几种数控机床常见故障及排除方法。
一、刀具故障1.切削速度过快。
切削速度过快会导致刀具过热，甚至损坏。
这时可以降低切削速度，调整合适的进给速度。
2.刀具磨损。
定期检查刀具磨损情况，定时更换刀具。
二、传动系统故障1.传动皮带松驰。
当传动皮带松驰时，机床的运动精度会降低。
使用螺丝刀调节皮带张紧力，保持合适的张紧状态。
2.传动齿轮磨损。
传动齿轮磨损会导致传动不稳定，影响加工质量。
及时更换磨损的齿轮，保持传动系统的正常运转。
三、控制系统故障1.程序错误。
程序错误可能导致机床无法正常运行。
需要仔细检查程序是否正确，并进行修正。
四、液压系统故障1.油泵压力不足。
检查液压系统的油泵压力是否正常，如果不足可以清洗油泵，更换液压油。
2.液压管路漏油。
当液压管路发生漏油时，需要及时更换密封件或修复漏油处，确保系统的正常运行。
五、刀库故障1.刀具卡滞。
如果刀具在刀库中卡滞，可以尝试涂抹润滑剂，或者清洗刀库。
2.刀库传感器故障。
刀库传感器故障会导致刀具无法自动更换。
检查传感器是否损坏，更换损坏传感器，确保刀库正常运行。
六、工件夹持故障1.刀具夹持力不足。
当刀具夹持力不足时，工件无法稳定加工。
可以调节夹具的夹持力，确保工件的稳定性。
2.夹具磨损。
夹具磨损会导致工件不稳定。
及时更换磨损的夹具，保证夹持的可靠性。
以上是数控机床常见故障及排除方法的简要介绍。
在使用数控机床时，应定期进行检查和维护，及时处理常见故障，确保机床的正常运行。
同时，在故障排除过程中需要注意安全操作，避免造成二次事故。
常见的加工中心刀库问题及解决方法
1常见的过载报警及解决方法故障现象：某配套FANUC-0M系统的数控立式加工中心，在加工中经常出现过载报警，报警号为434，表现形式为Z轴电动机电流过大，电动机发热，停上40min左右报警消失，接着再工作一阵，又出现同类报警。
分析及处理过程：经检查电气伺服系统无故障，估计是负载过重带不动造成。
为了区分是电气故障还是机械故障，将Z轴电动机拆下与机械脱开，再运行时该故障不再出现。
由此确认为机械丝杠或运动部位过紧造成。
调整Z轴丝杠防松螺母后，效果不明显，后来又调整Z轴导轨镶条，机床负载明显减轻，该故障消除。
2数控机床转台分度不良的故障维修故障现象：一台配套FANUCOMC，型号为XH754的数控机床，转台分度后落下时错动明显，声音大。
分析及处理过程：转台分度后落下时错动明显，说明转台分度位置与鼠齿盘定位位置相差较大；如果回零时位置同时也有错动，则可调节第4轴栅格偏移量(参数0511)来解决：如果转台传动有间隙，则可调节第4轴间隙补偿(参数0538)；如果机械螺距有误差，则相应调整第4轴螺补。
本例中发现转台回零后也有错动，调整0511数值后解决3刀库不停转的故障维修故障现象：一台配套FANUC0MC系统，型号为XH754的数控机床，刀库在换刀过程中不停转动。
分析及处理过程：拿螺钉旋具将刀库伸缩电磁阀手动钮拧到刀库伸出位置，保证刀库一直处于伸出状态，复位，手动将刀库当前刀取下，停机断电，用扳手拧刀库齿轮箱方头轴，让空刀爪转到主轴位置，对正后再用螺钉旋具将电磁阀手动钮关掉，让刀库回位。
再查刀库回零开关和刀库电动机电缆正常，重新开机回零正常，MDI方式下换刀正常。
怀疑系干扰所致，将接地线处理后，故障再未出现过。
4换刀不能拔刀的故障维修故障现象：一台配套FANUC0MC系统，型号为XH754的数控机床，换刀时，手爪未将主轴中刀具拔出，报警。
分析及处理过程：手爪不能将主轴中刀具拔出的可能原因有：①刀库不能伸出；②主轴松刀液压缸未动作；③松刀机构卡死。
第7章数控机床故障分析维护与调试实例资料ppt课件
第7章 数控机床故障分析、维护与调试实例
• 7.1数控车床故障分析实例 • 7.2数控铣床故障分析实例 • 7.3加工中心故障分析实例
2024/3/14
8
经营者提 供商品 或者服 务有欺 诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
7.1.5 机械部件故障维修实例
• [例7-15]机械抖动故障维修 • 故障现象：CK6136车床在Z向移动时有明显的
2024/3/14
1
经营者提 供商品 或者服 务有欺 诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
引例
数控机床在使用过程中可能的故障有机械故障、电气故障、操作故障、 编程故障。故障的原因是多样的，有的可能是电气元件的质量问题，有 的是装配问题、有的是使用问题。对故障原因进行正确、准确的分析， 并确定合理的解决方案是数控机床的使用者、设计者共同关注的问题。
其余刀位可以正常转动。
2024/3/14
3
经营者提 供商品 或者服 务有欺 诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
7.1.2主轴系统故障维修实例
• [例7-3] 主轴高速飞车故障维修
• 故障现象：国产CK6140数控车床，采用FANUC 0T数控系统。机床主轴为V57直流调速装置， 当接通电源后，主轴就高速飞车。

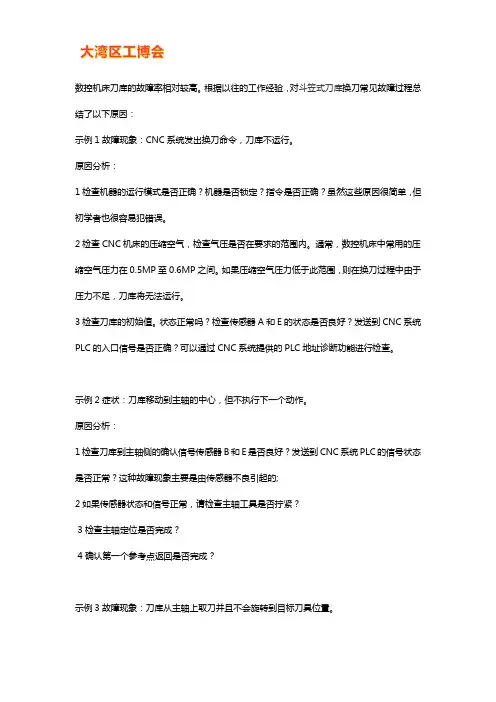

斗笠式刀库更换过程中的常见故障
数控机床刀库的故障率相对较高。
根据以往的工作经验，对斗笠式刀库换刀常见故障过程总结了以下原因：示例1故障现象：CNC系统发出换刀命令，刀库不运行。
原因分析：1检查机器的运行模式是否正确？机器是否锁定？指令是否正确？虽然这些原因很简单，但初学者也很容易犯错误。
2检查CNC机床的压缩空气，检查气压是否在要求的范围内。
通常，数控机床中常用的压缩空气压力在0.5MP至0.6MP之间。
如果压缩空气压力低于此范围，则在换刀过程中由于压力不足，刀库将无法运行。
3检查刀库的初始值。
状态正常吗？检查传感器A和E的状态是否良好？发送到CNC系统PLC的入口信号是否正确？可以通过CNC系统提供的PLC地址诊断功能进行检查。
示例2症状：刀库移动到主轴的中心，但不执行下一个动作。
原因分析：1检查刀库到主轴侧的确认信号传感器B和E是否良好？发送到CNC系统PLC的信号状态是否正常？这种故障现象主要是由传感器不良引起的;2如果传感器状态和信号正常，请检查主轴工具是否拧紧？3检查主轴定位是否完成？4确认第一个参考点返回是否完成？示例3故障现象：刀库从主轴上取刀并且不会旋转到目标刀具位置。
原因分析：一般刀库的旋转电机由三相异步电机驱动。
如果发生上述故障，应进行以下检查：1参考机床电气图，用万用表和其他测试工具检查电机启动电路是否正常。
2检查刀库的功率是否正常？交流接触器和开关是否正常？一般情况下，刀库主回路部分的电源为三相交流380V电压，交流接触器线圈控制部分的电源为交流110V或直流24V。
检查该部分电路，确保电路正常;3如果上述部件正常，在这种情况下，是否检查了刀库驱动电机的正常操作？4如果消除了上述故障，请考虑刀库机械部件是否有干涉？旋转驱动电机和刀库之间的连接是否断开？示例3故障现象：主轴抓住刀具后，刀库不会移回初始位置。
原因分析：1检查气源压力是否在要求的范围内？2检查刀具驱动电机控制电路是否正常？刀库可以正向和反向控制电机，实现刀库的左右平移。

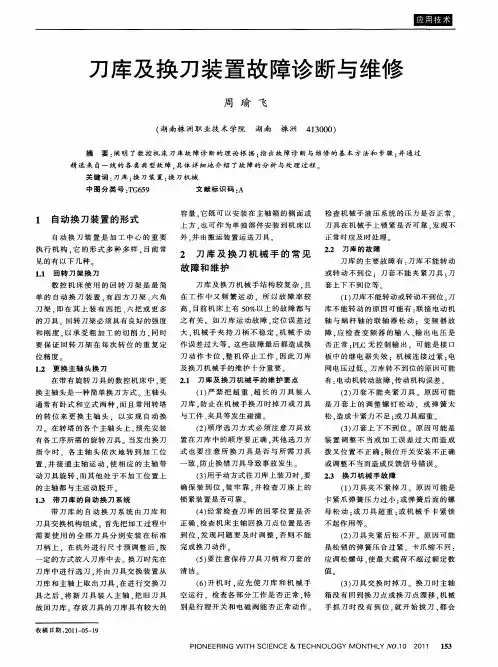

刀库及换刀装置故障诊断与维修
确 保 装 到 位 ． 牢 靠 ． 检 查 刀 座 上 的 装 并 锁 紧装 置是 否可 靠 （ ） 常检 查 刀 库 的 回零 位 置 是 否 ４经 正确 ． 查 机床 主 轴 回换 刀 点 位置 是 否 检
到 位 ． 现 问 题 要 及 时 调 整 ． 则 不 能 发 否
卡 紧爪 弹簧压 力 过 小 ： 弹 簧后 面 的螺 或 母 松 动 ： 刀 具 超 重 ： 机 械 手 卡 紧锁 或 或
否 正 常 ：Ｌ 无 控 制 输 出 ． 可 能 是 接 口 ＰＣ
数 控 机 床 使 用 的 回转 刀 架 是 最 简 单 的 自动 换 刀 装 置 。 四方 刀 架 、 角 有 六 刀 架 ， 在 其 上 装 有 四把 、 把 或 更 多 即 六
的 刀 具 回 转 刀 架 必 须 具 有 良好 的 强 度
刀库及 换 刀装 置故 障诊 断与维修
周 瑜 飞
（ 南株 洲 职业技 术学 院 湖 南 株 洲 湖
摘
４ ３０ ） １ ０ ０
要 ： 明 了数 控 机床 刀库故 障诊 断的 理论 根 据 ； 出故 障诊 断与 维修 的基 本 方 法和 步骤 ； 通过 阐 指 并
精 选来 自一 线 的各类 典 型故 障 。 具体 详 细地介 绍 了故 障 的分析 与 处理过 程 。
板 中的 继 电器 失效 ：机械 连 接过 紧 ； 电
网电压 过低 刀库 转不 到位 的原 因可 能
有： 电动机 转 动故 障 ， 传动 机构 误差 。 （） ２ 刀套 不 能夹 紧刀 具 。原 因可 能 是 刀套 上 的调 整 螺钉 松 动 ．或 弹 簧 太 松 ． 成 卡紧 力不 足 ： 刀具超 重 。 造 或
关键 词 ： 库 ； 刀装 置 ； 刀机械 刀 换 换 中 图 分 类 号 ：Ｇ ５ Ｔ ６９ 文 献标 识码 ： Ａ
加工中心刀库的常见故障现象及原因
加工中心刀库的常见故障现象及原因加工中心是一种高效率、高精度的机床，广泛应用于各个制造行业。
刀库是加工中心的重要组成部分，它存放着各种刀具，为加工提供必要的切削工具。
然而，刀库在长期使用过程中可能会出现一些常见的故障现象。
本文将对加工中心刀库的常见故障现象及原因进行详细介绍。
一、刀具损坏现象1. 刀具断裂：加工中心刀具在高速旋转、高频率切削下，容易受到较大的冲击和振动，从而导致刀具断裂。
刀具断裂的原因可能是刀具质量不合格、刀具材料不适合加工材料、刀具固定不稳等。
2. 刀具磨损：刀具在长期使用过程中，由于摩擦和冲击等因素的作用，会出现刀具磨损的现象。
刀具磨损严重会导致加工质量下降、加工效率降低等问题。
刀具磨损的原因主要有切削力过大、切削速度过快、切削液不合适等。
二、刀具松动现象1. 刀具夹持不牢：加工中心刀库中的刀具夹持装置可能会由于长期使用而松动，导致刀具夹持不牢。
刀具夹持不牢的原因可能是夹持装置磨损、夹持力不足等。
2. 刀具固定螺纹松动：刀具固定螺纹在长期使用中可能会出现松动的情况，导致刀具松动。
刀具固定螺纹松动的原因可能是螺纹磨损、螺纹孔底不平整等。
三、刀具位置偏移现象1. 刀具位置偏移：加工中心刀库中的刀具在使用过程中，由于各种原因可能会出现位置偏移的现象。
刀具位置偏移的原因可能是刀具夹持力不均匀、刀具松动、加工中心主轴误差等。
2. 刀具长度偏差：刀具在长期使用过程中，可能会因为各种原因导致长度偏差。
刀具长度偏差的原因可能是刀具磨损、刀具夹持力不均匀等。
四、刀库故障原因分析1. 设备老化：加工中心刀库经过长时间的使用，设备的各个部件可能会出现老化现象，导致故障的发生。
2. 操作不当：加工中心刀库的操作人员在使用过程中，如果操作不当，如刀具固定不牢、刀具夹持力不均匀等，都可能导致刀库故障的发生。
3. 材料不合适：刀具材料的选择对于加工质量和刀具寿命有重要影响。
如果材料不合适，容易导致刀具损坏和刀具松动等问题。
数控机床典型故障诊断与维修
数控机床典型故障诊断与维修一、数控机床典型故障1. 伺服电机故障：伺服电机是数控机床的主要驱动元件，如伺服电机出现故障，会导致机床无法正常工作。
常见的伺服电机故障包括：电机运行异常、电机发热、电机无法正常启动等。
2. 数控系统故障：数控系统是数控机床的核心，一旦出现故障，会导致整个数控机床无法正常工作。
常见的数控系统故障包括：程序执行错误、操作界面死机、通讯故障等。
3. 传感器故障：传感器在数控机床中起着重要的作用，它能够感知机床状态并将信息反馈到数控系统。
常见的传感器故障包括：传感器信号异常、传感器损坏等。
4. 润滑系统故障：数控机床在工作过程中需要进行润滑，以减少摩擦、降低磨损。
润滑系统故障会导致机床零部件磨损加剧，影响加工精度和机床寿命。
5. 电气元件故障：数控机床中包含大量的电气元件，如断路器、接触器、继电器等。
这些元件一旦出现故障，会直接影响机床的正常运行。
1. 故障现象分析：当数控机床出现故障时，首先要对故障现象进行分析。
包括故障出现的时间、频率、程度等方面，有助于确定故障的性质和范围。
2. 信息收集：通过观察、询问、检测等方式，收集与故障相关的信息，包括数控系统显示的报警信息、机床运行时的异常声音、异味等。
3. 故障检测：根据故障现象和信息收集的结果，对机床进行检测，包括物理检测和电气检测。
物理检测可以发现机床结构的故障，电气检测可以发现电气元件的故障。
4. 故障定位：通过检测结果，确定故障发生的位置和原因，例如伺服电机故障、数控系统故障、传感器故障等。
5. 分析解决方案：根据故障定位结果，分析可能的解决方案，并进行相应的维修或调整。
1. 伺服电机维修：伺服电机故障通常需要专业的维修人员进行处理，首先要对电机进行检测和分析，确定故障原因，然后进行修复或更换。
2. 数控系统维修：数控系统故障可能是软件问题或硬件问题，软件问题可以通过重新设置参数、升级或更换软件来解决，硬件问题则需要更换故障部件。
斗笠式刀库换刀过程常见故障分析
数控机床刀库部分故障率相对较高，根据以往的工作经验，对斗笠式刀库在换刀过程中常见故障现象及原因总结以下几条：例1 故障现象：数控系统发出换刀指令，刀库不动作。
原因分析：①检查机床的操作模式是否正确？机床是否锁住状态？指令是否正确？这些原因虽然简单，但也是初学者容易犯的错误；②检查数控机床的压缩空气，检查空气的气压是否在要求范围内？一般数控机床常用的压缩空气压力在0.5MP~0.6MP之间，如果所提供的压缩空气压力低于这个范围，刀库在换刀过程中由于压力不够，造成不动作；③检查刀库的初始状态是否正常，即检查传感器A、E的状态是否良好？输送到数控系统PLC 的入口信号是否正确？可以通过数控系统提供的PLC地址诊断功能帮助检查。
例2 故障现象：刀库移动到主轴中心位置，但不进行接下的动作。
原因分析：①检查刀库到主轴侧的确认信号传感器B、Ｅ是否良好？发送到数控系统PLC中的信号状态是否正常？此故障现象多由于传感器不良造成；②如果传感器状态及信号都正常，请检查主轴刀具是否加紧？③检查主轴定位是否完成？④确认*参考点返回是否完成？例3 故障现象：刀库从主轴取完刀，不旋转到目标刀位。
原因分析：一般刀库的旋转电机为三相异步电动机带动，如果发生以上故障，要进行以下检查：①参照机床的电气图纸，利用万用表等检测工具检查电机的启动电路是否正常？②检查刀库部分的电源是否正常？交流接触器与开关是否正常？一般刀库主电路部分的动力电源为3相交流380V电压，交流接触器线圈控制部分的电源为交流110V或直流24V，检查此部分的电路并保证电路正常；③如果在保证以上部分都正常的情况下，检查刀库驱动电机是否正常？④如果以上故障都排除，请考虑刀库机械部分是否有干涉的地方？刀库旋转驱动电机和刀库的连接是否脱离？例4 故障现象：主轴抓刀后，刀库不移回初始位置。
原因分析：①检查气源压力是否在要求范围？②检查刀库驱动电机控制回路是否正常？刀库控制电机正、反转实现刀库的左、右平移，如果反转控制部分故障，容易出现以上故障；③检查刀库控制电机；③检查主轴刀具抓紧情况，主轴刀具抓紧通过加紧传感器D 发出回馈信号到数控系统，如果数控系统接受不到传感器D发送的加紧确认信号，刀库不执行下面的动作；④检查刀库部分是否存在机械干涉现象。
发那克（FANUC）故障与维修经验总结
发那克（FANUC）故障与维修经验总结发那克(FANUC)故障与维修经验总结cnc,电脑锣数控机床的故障分析:数控机床的应用越来越广泛，其加工柔性好，精度高，生产效率高，具有很多的优点。
但由于技术越来越先进、复杂，对维修人员的素质要求很高，要求他们具有较深的专业知识和丰富的维修经验，在数控机床出现故障才能及时排除。
我公司有几十台数控设备，数控系统有多种类型，几年来这些设备出现一些故障，通过对这些故障的分析和处理，我们取得了一定的经验。
下面结合一些典型的实例，对数控机床的故障进行系统分析，以供参考。
一、NC系统故障1．硬件故障有时由于NC系统出现硬件的损坏，使机床停机。
对于这类故障的诊断，首先必须了解该数控系统的工作原理及各线路板的功能，然后根据故障现象进行分析，在有条件的情况下利用交换法准确定位故障点。
例一、一台采用德国西门子SINUMERIK SYSTEM3的数控机床，其PLC采用S5─130W／B，一次发生故障，通过NC 系统PC功能输入的R参数，在加工中不起作用，不能更改加工程序中R参数的数值。
通过对NC系统工作原理及故障现象的分析，我们认为PLC的主板有问题，与另一台机床的主板对换后，进一步确定为PLC主板的问题。
经专业厂家维修，故障被排除。
例二、另一台机床也是采用SINUMERIK SYSTEM3数控系统，其加工程序程序号输入不进去，自动加工无法进行。
经确认为NC系统存储器板出现问题，维修后，故障消除。
例三、一台采用德国HEIDENHAIN公司TNC155的数控铣床，一次发生故障，工作时系统经常死机，停电时经常丢失机床参数和程序。
经检查发现NC系统主板弯曲变形，经校直固定后，系统恢复正常，再也没有出现类似故障。
2．软故障数控机床有些故障是由于NC系统机床参数引起的，有时因设置不当，有时因意外使参数发生变化或混乱，这类故障只要调整好参数，就会自然消失。
还有些故障由于偶然原因使NC系统处于死循环状态，这类故障有时必须采取强行启动的方法恢复系统的使用。
数控机床技术中的换刀系统故障排查与修复
数控机床技术中的换刀系统故障排查与修复数控机床是现代制造业中不可或缺的设备之一。
在数控机床技术中，换刀系统是实现自动刀具换装的重要组成部分。
然而，由于长时间的运行和各种原因，换刀系统可能发生故障。
本文将介绍数控机床技术中换刀系统故障的常见原因，并给出相应的排查与修复方法。
首先，换刀系统故障的常见原因之一是刀具传感器故障。
换刀系统通常通过传感器来检测刀具的位置和状态。
如果传感器失灵，机床无法准确地感知刀具的位置，从而造成换刀系统故障。
在排查时，首先应检查传感器是否与电源连接良好。
同时，检查传感器的线路是否损坏或断开。
如果电源和线路都正常，可以通过更换传感器来解决问题。
其次，换刀系统故障的另一个常见原因是刀库的故障。
刀库作为存放刀具的地方，在换刀系统中起到关键作用。
如果刀库无法正常运行，将导致刀具无法准确地被取出或放入。
在排查刀库故障时，首先应检查机床控制面板上的刀库指示灯是否正常亮起。
如果指示灯不亮或闪烁，说明刀库电源存在问题。
此时，应先检查刀库电源连接是否良好，然后检查电源是否正常工作。
如果电源连接和电源工作都正常，但刀库指示灯仍然不亮，可能是刀库的电路板损坏。
此时，需要更换刀库的电路板。
另外，换刀系统故障的原因还包括机床负载过重、刀具变形和刀具磨损等。
当机床负载过重时，换刀系统可能无法正常工作，因为负载过重会对换刀系统的电控制造成压力。
此时，需要检查机床的负载是否超过了规定范围，并适当减轻负载。
刀具变形和磨损也会导致换刀系统故障，因为变形和磨损会改变刀具的形状和尺寸，从而影响刀具的装卸和定位。
在这种情况下，应对刀具进行检查和更换。
在排查与修复数控机床换刀系统故障时，我们还可以采取一些常见的维修方法。
首先，可以尝试重新启动机床，并检查是否可以解决问题。
其次，可以通过软件进行故障诊断和恢复。
许多数控机床都配备了故障诊断和恢复的软件，可以通过运行软件来检测和修复换刀系统故障。
此外，还可以查阅机床的使用手册或咨询厂家的技术支持，以获取更具体的故障排查与修复方法。
数控机床常见故障诊断及维修
或 断则 难度 较 大些 。在 故 障检修 之前 ， 先注 意排 除机 械性 速度 控制 单元 方面 的故 障 引起 的 ， 是主控 制 印刷 线路板 首 内与位 置控 制 或伺 服信 号有 关部 分 的故 障。 的故 障 ， 往 可达到 事半 功倍 的效 果。 往 ２ 数 控 机床 常见故 障分 析 ②检测出错报警 指检测元件（ 测速发电机、 旋转变压 或检 测信 号 方面 引起 的故 障。 根 据 数控 机 床 的构 成 ， 工作 原 理和 特 点 ， 常见 的故 器 或脉 冲编码器 ） 将
OKUMA OSP700自动换刀刀库故障诊断与维修
OKUMA OSP700自动换刀刀库故障诊断与维修例462．换刀故障的故障维修故障现象：一台配套OKUMAOSP700系统，型号为XHAD765的数控机床，换刀过程中，机械手未将主轴刀具拔出，随后显示2873“交换臂拔出检测器异常”报警，同时主轴负载逐渐增加，到80％时被迫关机。
分析及处理过程：按下急停钮，给CNC上电，在自动运行方式下输入“CHGCOND”，随后显示方式画面，将光标移到测试方式，按F1方式设定，断电后再上电，按软键PLC测试→扩展→找到调试画面，找到610参数将其改为0，按参数设定键，将任选参数16Bit7改为1，翻页将任选参数56BIT7改为1。
切换到手动方式，同时按下ATC、互锁解除两键点亮ATC灯，按扩展→PLC运行。
这时机床应能起动，翻到M06调整画面，查看换刀调整画面将EACH OPERA TION POSSIBLE改为1，再先后将SPINDLE TOOL UNCLAMP (主轴松刀)、ARMFRONTMOVE(手臂向前)菜单COM位设为1，按单步退执行，如果刀具非机械卡死，则用小橡皮榔头轻轻敲击刀柄，刀柄应从主轴拔出，然后如上所述设置执行RIGHT FINGER UNCLAMP(右手指松)、LEFT FINGER UNCLAMP(左手指松)，将手臂上刀柄取下，然后将手臂各动作调整到准备状态，再将EACH OPERATION POSSIBLE改为0退出，按参数设定将任选参数16Bit7改为1，任选参数56Bit7改为0，同时按ATC、互锁解除两键将ATC灯熄灭。
这时就可按常规检查刀具未拔出是油压低还是刀柄拉钉、或是刀柄、松刀液压缸引起。
本例中经查发现油压偏低，将液压泵压力略调高0.2MPa后故障排除。
调试正常后再将610号参数恢复到原来状态，找到方式转换画面，将方式设定为通常状况，断电开机后系统正常起动。
例463．刀具设置错误报警的故障维修故障现象：一台配套OKUMA OSP700系统，型号为XHAD765的数控机床，换班后，操作工设置刀具表时，显示“2714刀具数据设定出错”报警。
数控机床自动换刀系统的故障排除方法
数控机床自动换刀系统的故障排除方法数控机床自动换刀系统是现代机械加工中广泛使用的一种自动化装置，它能够提高生产效率和产品质量。
然而，在使用过程中难免会遇到故障问题，影响机床的正常运行。
本文将介绍数控机床自动换刀系统常见的故障排除方法。
一、故障现象：自动换刀系统无法自动完成换刀操作1. 检查刀具传感器：刀具传感器是检测刀具是否到位的关键装置。
首先检查传感器线路是否插好，有无松动；其次检查刀具传感器表面是否有污物或划痕，若有则需及时清洁或更换；最后检查传感器的供电电压是否正常。
2. 刀库定位故障：自动换刀系统需要将刀具准确地定位到刀库中的刀位，因此刀库定位的故障也是常见的问题。
首先检查刀库定位传感器是否工作正常，是否精度偏差过大。
若存在问题，应及时调整或更换传感器，确保定位的准确性。
此外，还要检查刀库定位系统的传动装置，如传动带、减速器等，是否运转正常。
3. 伺服系统故障：自动换刀系统的运动控制通常采用伺服电机，故障率相对较高。
若自动换刀无法完成操作，首先应检查伺服电机的供电线路是否正常，电压是否稳定。
其次，检查伺服驱动器的参数和通信连接是否正确，例如检查伺服电机的编码器信号是否清晰稳定。
如果有任何疑问，应及时联系专业人员进行维修和调试。
二、故障现象：自动换刀时出现刀具损坏或偏位问题1. 刀具锁紧故障：机床换刀时，刀具必须牢固地锁定在刀柄上，否则会导致刀具损坏或偏位。
检查刀具锁紧装置是否松动或磨损严重，必要时及时更换。
同时，应定期检查并调整刀具锁紧力度和锁紧角度，确保刀具的可靠固定。
2. 刀具夹持装置故障：刀具夹持装置是保证刀具位置和刚性的重要部件。
若出现换刀时刀具不稳定或偏位的情况，首先检查夹持装置是否松动或磨损，是否需要更换。
同时，在使用过程中要注意清洁夹持装置，避免灰尘或切削液的堆积对其性能造成影响。
三、故障现象：自动换刀速度慢或卡刀现象1. 刀盘液压系统故障：自动换刀时如果液压系统故障，可能会导致速度慢或卡刀现象。
数控机床常见故障诊断及维修
数控机床常见故障诊断及维修数控机床是一种集自动控制、计算机、微电子、伺服驱动、精密机械等技术于一身的高技术产物。
一旦系统的某些部分出现故障，就势必使机床停机，影响生产。
所以，如何正确维护设备和出现故障时迅速诊断，确定故障部位，及时排除解决，保证正常使用，是保障生产正常进行的必不可少的工作。
1 数控机床故障诊断原则1.1 先外部后内部数控机床是集机械、液压、电气为一体的机床，故其故障的发生也会由这三者综合反映出来。
维修人员应先由外向内逐一进行排查，尽量避免随意地启封、拆卸，否则会扩大故障，使机床大伤元气，丧失精度，降低性能。
1.2 先静后动先在机床断电的静止状态，通过了解、观察测试、分析确认为非破坏性故障后，方可给机床通电。
在运行工况下，进行动态的观察、检验和测试，查找故障。
而对破坏性故障，必须先排除危险后，方可通电。
1.3 先简单后复杂当出现多种故障互相交织掩盖，一时无从下手时，应先解决容易的问题，后解决难度较大的问题。
往往简单问题解决后，难度大的问题也可能变得容易。
1.4 先机械后电气一般来说，机械故障较易发觉，而数控系统故障的诊断则难度较大些。
在故障检修之前，首先注意排除机械性的故障，往往可达到事半功倍的效果。
2 数控机床常见故障分析根据数控机床的构成，工作原理和特点，将常见的故障部位及故障现象分析如下。
2.1 数控系统故障2.1.1 位置环这是数控系统发出控制指令，并与位置检测系统的反馈值相比较，进一步完成控制任务的关键环节。
它具有很高的工作频度，并与外部设备相联接，容易发生故障。
常见的故障有：①位控环报警：可能是测量回路开路；测量系统损坏，位控单元内部损坏。
②不发指令就运动，可能是漂移过高，正反馈，位控单元故障；测量元件损坏。
③测量元件故障，一般表现为无反馈值；机床回不了基准点；高速时漏脉冲产生报警的可能原因是光栅或读头脏了；光栅坏了。
2.1.2 电源部分电源是维持系统正常工作的能源支持部分，它失效或故障的直接结果是造成系统的停机或毁坏整个系统。
数控机床维修
数控机床维修
背景
数控机床在现代制造业中扮演着重要角色，它提高了生产效率和产品质量。
然而，数控机床在运行过程中也会遇到各种故障，需要进行及时的维修和保养。
本文将介绍一些常见的数控机床故障及其维修方法。
常见故障及维修方法
1. 电气故障
•故障现象：数控机床突然停机或无法启动。
•维修方法：检查电源是否正常、查看电气连接是否松动、检查控制器和电路板是否受损等。
2. 机械故障
•故障现象：数控机床运行时发出异常噪音或震动。
•维修方法：检查机床零部件是否磨损、润滑油是否充足、传动系统是否故障等。
3. 液压气动故障
•故障现象：数控机床无法完成动作、液压气动系统压力异常。
•维修方法：检查液压气动系统是否漏气、查看压力表是否正常、检查阀门是否堵塞等。
维护保养
•定期清洁数控机床表面和内部零部件。
•定期更换润滑油，保持机床的润滑系统正常运转。
•定期校准数控系统和传感器，确保数控机床的精准性。
结语
数控机床的维修对于保持机床性能和工作效率至关重要。
只有及时发现并解决故障，才能确保数控机床的正常运行。
通过定期维护保养，可以延长机床的使用寿命，提高生产效率，降低故障率。
希望本文对您在数控机床维修方面有所帮助。
数控机床的维护与常见故障分析
数控机床的维护与常见故障分析一、维护方法：1.保持机床的清洁：定期清洁数控机床的内部和外部零部件，清除灰尘、油污等。
使用台垫和防尘罩等装置保护机床免受污染。
2.定期润滑：定期给数控机床的轴承、齿轮和导轨等润滑部位添加润滑油，确保其正常运转和减少磨损。
3.检查电气系统：定期检查数控机床的电气系统，包括电源、电缆和接线是否有损坏或松动现象，以及检查各个电子元件的工作情况。
4.校准系统：定期对数控机床的各个系统进行校准，确保数控程序的准确性和机床的精度。
5.保养刀具：定期对数控机床的刀具进行修整、研磨和更换，以保证其切削性能和寿命。
二、常见故障及解决方法：1.数控系统故障：数控系统是数控机床的核心部件，常见故障包括程序错误、硬件故障和软件故障等。
解决方法是检查程序是否正确，重新输入正确的程序；检查硬件设备是否损坏，修复或更换故障设备；检查软件配置和参数设置，调整或重新安装软件。
2.电气故障：包括电源故障、电机故障和电缆故障等。
解决方法是检查电源输入和输出是否正常，修复或更换故障电源；检查电机的绝缘状况和接线是否正确，修理或更换故障电机；检查电缆的连接是否牢固，修复或更换故障电缆。
3.机械故障：包括导轨磨损、齿轮损坏和传动带松动等。
解决方法是对导轨进行调整或更换；修理或更换损坏的齿轮；紧固松动的传动带或更换磨损的传动带。
4.润滑故障：润滑故障可能导致机床的运转不稳定和零件的磨损。
解决方法是检查润滑系统的工作情况，保证润滑油的供给量符合要求；检查润滑系统的滤芯、滤网等部件是否干净，清洗或更换。
5.气动故障：气动故障可能导致数控机床的气动元件无法正常工作。
解决方法是检查气源的压力是否符合要求，调整或更换压力；检查气动元件的连接和密封是否正常，修理或更换故障元件。
总结：数控机床的维护工作是确保其正常运行的重要保障。
通过定期清洁、润滑和校准，可以延长数控机床的使用寿命。
对于常见故障，及时发现并采取正确的解决方法，可以尽快恢复机床的正常工作。
OKUMAOSP700自动换刀刀库故障诊断与维修
OKUMAOSP700自动换刀刀库故障诊断与维修例1．换刀故障的故障维修故障现象：一台配套OKUMA OSP700系统，型号为XHAD765的数控机床，换刀过程中，机械手未将主轴刀具拔出，随后显示2873“交换臂拔出检测器异常”报警，同时主轴负载逐渐增加，到80％时被迫关机。
分析及处理过程：按下急停钮，给CNC上电，在自动运行方式下输入“CHGCOND”，随后显示方式画面，将光标移到测试方式，按F1方式设定，断电后再上电，按软键PLC测试→扩展→找到调试画面，找到61 0参数将其改为0，按参数设定键，将任选参数16Bit7改为1，翻页将任选参数56BIT7改为1。
切换到手动方式，同时按下A TC、互锁解除两键点亮A TC灯，按扩展→PLC运行。
这时机床应能起动，翻到M06调整画面，查看换刀调整画面将EACH OPERA TION POSSIBLE改为1，再先后将SPINDLE TOOL UNCL AMP (主轴松刀)、ARMFRONTMOVE(手臂向前)菜单COM位设为1，按单步退执行，如果刀具非机械卡死，则用小橡皮榔头轻轻敲击刀柄，刀柄应从主轴拔出，然后如上所述设置执行RIGHT FINGER UNCLA MP(右手指松)、LEFT FINGER UNCLAMP(左手指松)，将手臂上刀柄取下，然后将手臂各动作调整到准备状态，再将EACH OPERA TION POSSIBLE改为0退出，按参数设定将任选参数16Bit7改为1，任选参数56Bit7改为0，同时按A TC、互锁解除两键将A TC灯熄灭。
这时就可按常规检查刀具未拔出是油压低还是刀柄拉钉、或是刀柄、松刀液压缸引起。
本例中经查发现油压偏低，将液压泵压力略调高0.2MPa后故障排除。
调试正常后再将610号参数恢复到原来状态，找到方式转换画面，将方式设定为通常状况，断电开机后系统正常起动。
例2．刀具设置错误报警的故障维修故障现象：一台配套OKUMA OSP700系统，型号为XHAD765的数控机床，换班后，操作工设置刀具表时，显示“2714刀具数据设定出错”报警。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
刀库控制非常复杂，涉及到的硬件主要是伺服电机传动或普通交流电机传动或液压马达、电磁阀、接近开关、行程开关、等器件，通过复杂的PLC程序对刀库进行控制，实现数控机床加工中心自动换刀或手动换刀、卸刀、装刀等动作。
作为一名合格的优秀技工，熟悉NC参数、刀库动作的流程、电磁阀的工作原理等是十分必要的，因为只有这样才能更好的调试、维修及维护刀库。
1.刀库动作时序一般流程图
图1-1 刀库动作的时序流程图
刀库动作的一般流程如图1-1所示，熟悉刀库动作的流程对故障分析及调试有一定的指导意义，刀库动作的控制主要包括自动换刀和手动换刀，刀库的硬件并不是很复杂，那么是如何实现复杂的刀库控制呢？主要是通过PLC程序对刀库进行控制，使刀库能够安全、可靠、稳定的完成复杂控制。
2．刀库及换刀机械手的常见故障和维护
刀库及换刀机械手结构较复杂，且在工作中又频繁运动，所以故障率较高。
目前机床上有60％以上的故障都与之有关。
如刀库定位伸缩不到位，刀库运动故障、定位误差过大、机械手夹持刀柄不稳定、机械手动作误差过大等。
这些故障最后都造成换刀动作卡位，整机停止工作。
因此刀库及换刀机械手的维护十分重要。
2．1 刀库及换刀机械手的维护要点
(1)严禁把超重、超长的刀具装入刀库，防止在机械手换刀时掉刀或刀具与工件、夹具等发生碰撞。
(2)顺序选刀方式必须注意刀具放置在刀库中的顺序要正确，其他选刀方式也要注意所换刀具是否与所需刀具一致，防止换错刀具导致事故发生。
(3)用手动方式往刀库上装刀时，要确保装到位，装牢靠，并检查刀座上的锁紧装置是否可靠。
(4)经常检查刀库的回零位置是否正确，检查机床主轴回换刀点位置是否到位，发现问题要及时调整，否则不能完成换刀动作。
(5)要注意保持刀具刀柄和刀套的检查机械手液压系统的压力是
否正常，刀具在机械手上锁紧是否可靠，发现不正常时应及时处理。
(6)开机时，应先使刀库和机械手空运行，检查各部分工作是否正常，特别是行程开关和电磁阀能否正常动作。
2.2目标刀套定位不准确
由于刀库电机存在制动，PLC程序的循环扫描周期的延迟，所以在刀库进行找到时会出现定位不准，因此，通过提前对目标刀套的控制来刀库电机的制动，以达到准确定位。
分析原因：在刀库旋转定位时，由于链式刀库的机械个性差，传动间隙大，从而导致定位精度差，在我厂购入吉辅链式刀库，早期没有定位夹紧装置，对刀库的调试工作更是带来了极大的困难。
刀套定位不准确，后来吉辅链式刀库增加了液压定位夹紧装置，极大的改善了刀套定位的准确性，但仍会出现定位不准的现象，后来通过完善硬件和软件（PLC程序）弥补了刀套定位不准的现象。
解决方案：通过增加软件PLC程序（FC22）和硬件接近开关及中间继电器等等。
PLC程序增加的部分：
CALL FC 22
IN0 :=1
IN1 :=MW366 //当前刀套
IN2 :=DB100.DBW103 // 目标刀套
IN3 :=B#16#0
IN4 :=M392.3 //启动FC22
OUT5:=M368.0 //正转输出
OUT6:=M368.1 //反转输出
OUT7:=M365.1 //刀套找到
OUT8:=MW104
OUT9:=M310.2
L MW 366 //将MW366装载到累加器中
T MW 376 //预控制位置
A M 368.0 / /正转输出
JCN M008 //M 368.0等于0时跳转到M008
L MW 376 //MW 376 减1之后，转载到MW376中
L 1
-I
T MW 376
M008: A M 368.1 //反转输出
JCN M009
L MW 376 // MW 376 加1之后，转载到MW376中
L 1
+I
T MW 376
M009: NOP 0
O M 368.0 //正转输出
O M 368.1 //反转输出
A(
L MW 376 //当前刀套号
L DB100.DBW 103 // 目标刀套
==I //判断目标刀套号是否实际旋转到的刀套号是否一致
)
AN M 365.1 //当前刀套号与目标号是否相等
= M 330.0 //预控制点
A M 330.0
L S5T#200MS
SD T 51 //接通延时定时器200ms
A T 51
S Q 57.3 //Q-1 刀库电机抱闸松开
R T 51
A I 46.1 //刀库计数信号
A M 365.1
R Q 57.3 //刀库电机抱闸加紧，即电机制动M002: NOP 0
A M 392.3
A M 365.1
FP M 310.3 //上升沿触发M 310.3
R M 392.3 //复位FC22
注：FC22是西门子针对刀库调试做的一个刀库旋转方向的判断的子
程序。
2.2.1 故障之前的电气原理图如图2.2-1所示：
图2.2-1 故障之前的电气原理图
由图2.2-1知，刀库驱动交流电机+Q1的正反转通过KM26，KM26A 接触器控制，而它们的导通又是通过中间继电器KA61.1、KA61.2控制。
2.2.2刀库控制元件位置图2.2-2
图2.2-2 刀库控制元件位置图
2.2.3 解决故障之后的电气原理图
图2.2-3解决故障之后的电气原理图
由图2.2-3知，刀库驱动交流电机+Q1的正反转通过KM26，KM26A
接触器控制，而它们的导通分别通过中间继电器KA61.1、KA101，KA61.2、KA101控制，KA101又是通过KA100，即检测到PLC的输入口有信号的时候导通，由图2.2-2知，⑿是接近开关，作用是统计经过它的刀套号，每经过一个刀套号，PLC输入口I46.1就可以检测一个高电平信号。
通过调用PLC功能块FC22需要传递给它几个参数，即输入当前的刀套号、目标位置号等信号。
FC22通过对当前的刀套号和目标位置号比较，计算等逻辑处理，如果相等则不旋转刀库，如果不相等，FC22将会计算出当前刀套号与目标位置号距离，并判断最短路径，按照最短路径输出正转或反转信号，来控制刀库的正反转。
因此，通过提前对目标刀套的控制来制动刀库电机，以达到准确定位。
2．3 刀库的故障
刀库的主要故障有；刀库不能转动或转动不到位；刀套不能夹紧刀具；刀套上下不到位等。
(1)刀库不能转动或转动不到位。
刀库不能转动的原因可能有：联接电动机轴与蜗杆轴的联轴器
松动；变频器故障，应检查变频器的输人、输出电压是否正常；
PLC无控制输出．可能是接口板中的继电器失效：机械连接过紧，电网电压过低，刀库转不到位的原因可能有：电动机转动故障，传动机构误差。
(2)刀套不能夹紧刀具。
原因可能是刀套上的调整螺钉松动，或弹簧太松，造成卡紧力不足，或刀具超重。
(3)刀套上下不到位。
原因可能是装置调整不当或加工误差过大而造成拨叉位置不正确；限位开关安装不正确或调整不当而造成反馈信号错误信号。
2．4 换刀机械手故障
(1)刀具夹不紧掉刀。
原因可能是卡紧爪弹簧压力过小：或弹簧后面的螺母松动：或刀具超重：或机械手卡紧锁起作用等。
(2)刀具夹紧后松不开。
原因可能是松锁的弹簧压合过紧。
卡爪缩不回：应调松螺母．使最大载荷不超过额定数值。
(3)刀具交换时掉刀。
换刀时主轴箱没有回到换刀点或换刀点漂移，机械手抓刀时没有到位，就开始拔刀，都会导致换刀时掉刀，这时应重新移动主轴箱，使其回到换刀点位置，重新设定换刀点。
(4)机械手换刀速度过快或过慢以气动机械手为例，气压太高和换刀气阀流开口太大或太小都会使换刀速度过快或过慢，此时应调整气压大小和节流阀开口大小。
2.5 主轴刀具不能夹紧到位
故障现象：刀具送入主轴时不能安全进入拉刀
原因：1）、打杆与爪手拉杆之间的距离大于5mm。
2）、主轴换刀压力不够。
排除故障方法：
1.气液缸及其管路是否有泄漏；
2.压缩空气压力是否达到0.329Mpa以上；
3.检测换刀液压油是否足够；
若有上述现象，请检修，使主轴换刀压力达到7-8Mpa。
