TDA2030 单电源功放电路
TDA2030音频功率放大电路
TDA2030音频功率放大电路TDA2030是德律风根生产的音频功放电路，采用V型5 脚单列直插式塑料封装结构。
如图1所示，按引脚的形状引可分为H型和V型。
该集成电路广泛应用于汽车立体声收录音机、中功率音响设备，具有体积小、输出功率大、失真小等特点。
并具有内部保护电路。
意大利SGS公司、美国RCA公司、日本日立公司、NEC公司等均有同类产品生产，虽然其内部电路略有差异，但引出脚位置及功能均相同，可以互换。
电路特点：[1].外接元件非常少。
[2].输出功率大，Po=18W(RL=4Ω)。
[3].采用超小型封装（TO-220）,可提高组装密度。
[4].开机冲击极小。
[5].内含各种保护电路，因此工作安全可*。
主要保护电路有：短路保护、热保护、地线偶然开路、电源极性反接（Vsmax=12V）以及负载泄放电压反冲等。
注意事项：TDA2030具有负载泄放电压反冲保护电路，如果电源电压峰值电压40V的话，那么在5脚与电源之间必须插入LC滤波器，以保证5脚上的脉冲串维持在规定的幅度内。
热保护：限热保护有以下优点，能够容易承受输出的过载（甚至是长时间的），或者环境温度超过时均起保护作用。
与普通电路相比较，散热片可以有更小的安全系数。
万一结温超过时，也不会对器件有所损害，如果发生这种情况，Po=（当然还有Ptot）和Io就被减少。
印刷电路板设计时必须较好的考虑地线与输出的去耦，因为这些线路有大的电流通过。
装配时散热片与之间不需要绝缘，引线长度应尽可能短，焊接温度不得超过260℃，12秒。
虽然TDA2030所需的元件很少，但所选的元件必须是品质有保障的元件。
功放电路TDA2030详解
功放集成电路TDA2030详解音频功放电路TDA2030，采用5 脚单列直插式塑料封装结构，如图所示，按引脚的形状引可分为H型和V型。
该集成电路广泛应用于汽车立体声收录音机、中功率音响设备，具有体积小、输出功率大、谐波失真和交越失真小等特点。
并设有短路和过热保护电路等，多用于高级收录机及高传真立体声扩音装置。
意大利SGS公司、美国RCA公司、日本日立公司、NEC公司等均有同类产品生产，虽然其内部电路略有差异，但引出脚位置及功能均相同,可以互换。
电路特点：[1].外接元件非常少。
[2].输出功率大，Po=18W(RL=4Ω)。
[3].采用超小型封装（TO-220）,可提高组装密度。
[4].开机冲击极小。
[5].内含各种保护电路，因此工作安全可靠。
主要保护电路有：短路、过热、地线偶然开路、电源极性反接（Vsmax=12V）、负载泄放电压反冲等。
极限参数：如表1所示。
表1 TDA2003极限参数（TA=25 ℃）参数名称符号参数值单位电源电压Vcc ±18V输入电压Vt ±18V差分输入电压Vi ±15V3.5 A输出峰值电流IO功耗PD 20 W结温Ti -40～+150 ℃工作环境温度Topt -30～+75 ℃贮存温度Tstg -40～+150 ℃封装形式：TDA2030为5脚单列直插式，如上图1所示电气参数：如表2所示表2：TDA2030电气参数（Vcc=±14V，TA=25℃)典型应用电路：各元器件的作用：元器件推荐值作用比推荐值大时对电路的影响比推荐值小时对电路的影响R1 150K 闭环增益设置增大增益减小增益R2 4.7K 闭环增益设减小增益增大增益R3 100K 同相输入偏置增大输入阻抗减小输入阻抗R4 1Ω移相，稳定频率感性负载有振荡危险R5、R6 均100K 同相输入端偏置电源消耗增大C1 1u 输入隔直提高低频截至频率C2 22u 反相隔直提高低频截至频率C5 100u 低频退耦有振荡的危险C3 100n 高频退耦有振荡的危险C6 2200u 输出隔直提高低频截至频率C7 220n 移相、稳定频率有振荡的危险D1、D2 输出电压正负限幅保护注意事项：TDA2030具有负载泄放电压反冲保护电路，如果电源电压峰值电压40V的话，那么在5脚与电源之间必须插入LC滤波器，以保证5脚上的脉冲串维持在规定的幅度内。
TDA2030制作单电源20W桌面小功放
用TDA2030制作单电源20W桌面小功放TDA2030是最常用到的音频功率放大电路，模拟电路的课本的一般都有介绍，我做的这个功放就是以它为主要部件，这里我先给大家介绍一下各种TDA2030参数。
TDA2030管脚功能（如图1）：1脚是正相输入端3脚是负电源输入端4脚是功率输出端5脚是正电源输入端。
如图1TDA2030特点:1.开机冲击极小。
2.外接元件非常少。
3.TDA2030输出功率大，Po=18W(RL=4Ω)。
4.采用超小型封装（TO-220）,可提高组装密度。
5.TDA2030A能在最低±6V最高±22V的电压下工作在±19V、8Ω阻抗时能够输出16W的有效功率，THD≤0.1%。
6.内含各种保护电路，因此工作安全可靠。
主要保护电路有：短路保护、热保护、地线偶然开路、电源极性反接Vsmax=12V）以及负载泄放电压反冲等。
功放电路原理电路原理如图2，由于TDA2030的以上的特点，电路不是太复杂，但是在焊接前还是要画印刷电路图，这样整个布局才好看，导线不会乱，也减少出问题的几率。
电源部分1．工作原理单相桥式整流电路是工程上最常用的单相整流电路，如图6.2.3所示。
图6.2.3。
整流电路在工作时，电路中的四只二极管都是作为开关运用，根据图6.2.3的电路图可知：当正半周时，二极管D1、D3导通（D2、D4截止），在负载电阻上得到正弦波的正半周；当负半周时，二极管D2、D4导通（D1、D3截止），在负载电阻上得到正弦波的负半周。
在负载电阻上正、负半周经过合成，得到的是同一个方向的单向脉动电压。
单相桥式整流电路的电流与电压波形见图6.2.4。
图6.2.4 单相桥式整流电路的电流与电压波形实际使用的是下列电路，U1为7812三端集成稳压模块，PTC即0.25A 的保险管。
在D1，D2，D3，D4上并联瓷片电容是为了保护四只二极管。
元件选择TDA2030 两块 LM7812 1个电解电容 2200uF 50V 2个 4700uF 50V 1个 100uF 50V 2个 22uF 50V 4个1uF 50V 2个无极电容 0.1uF 4个电阻（水泥电阻） 100K 6个 4.7K 2个 150K 2个 1 2个电位器 22K 1个开关二极管 IN4001 2个整流二极管 IN4007 4个发光二极管（红绿蓝三色） 1个变压器一台 220V 50Hz 12x2V 0.83A保险管 0.25A 1个音频接口一个（单路）万用电路板一块散热片两块导线螺钉若干最后按电路图设计印刷电路板（由于本人小平有限无法用专门的软件绘制图形，所以不能上图了）试听感受播放一首轻音乐，底噪不大，旋转电位器，没有杂音，声音很轻柔，高音表现不错；然后来了一曲DJ舞曲，低音有一定的力度，测试用的喇叭是8欧 45W,输出电压最大有3.5V左右，电源电压是16.7V左右，输出功率应该有20W,散热效果良好。
TDA2030单声道功放电路
TDA2030单声道功放电路
一、电路说明
本电路是以集成电路TDA2030为中心组成的功率放大器，具有失真小、外围元件少、装配简单、功率大、保真度高等特点，很适合无线电爱好者和音响发烧友自制，学生组装。
电路中D1、D2为保护二极管，C5为滤波电容，C6为高频退耦电容；RP为音量调节电位器；IC是功放集成电路；R1、R2、R3、C2为功放IC输入端的偏置电路，由于本电路为单电源供电，功放IC输入端直流电压为1/2电源电压时电路才能正常工作；R4、R5、C3构成负反馈回路，改变R4的大小可以改变反馈系数。
C1是输入耦合电容，C4是输出耦合电容；在电路接有感性负载扬声器时，R6、C7可确保高频稳定性。
二、性能参数
输入电压：DC≤24V（本电路无整流，必须采用直流供电，推荐电压12V）
输出功率：Po＝15W (RL=4Ω)
输出阻抗：4—8 Ω
三、元件清单
四、电路图
(转自中国电子制作网站)。

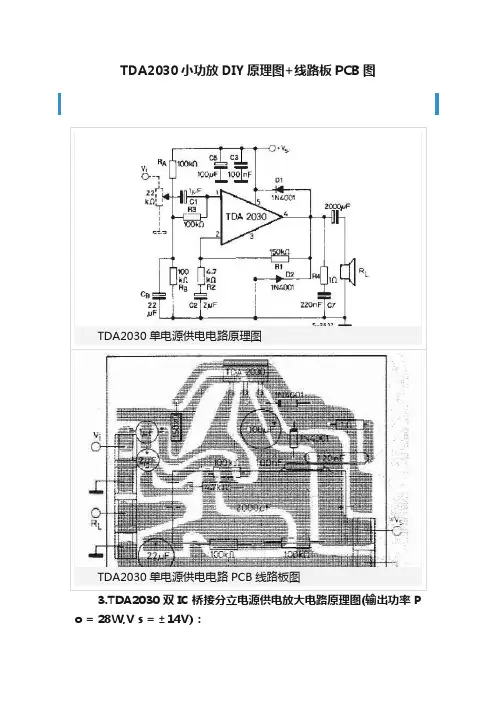

TDA2030小功放DIY原理图+线路板PCB图
TDA2030小功放DIY原理图+线路板PCB图
TDA2030单电源供电电路原理图
TDA2030单电源供电电路PCB线路板图
3.TDA2030双IC桥接分立电源供电放大电路原理图(输出功率P o = 28W,V s = ±14V)：
TDA2030双IC桥接分立电源供电放大电路原理图
【注意事项】
[1].TDA2030A具有负载泄放电压反冲保护电路，如果电源电压峰值电压40V的话，那么在5脚与电源之间必须插入LC滤波器，二极管限压（5脚因为任何原因产生了高压，一般是喇叭的线圈电感作用，使电压等于电源的电压）以保证5脚上的脉冲串维持在规定的幅度内。
[2].热保护：限热保护有以下优点，能够容易承受输出的过载（甚至是长时间的），或者环境温度超过时均起保护作用。
[3].与普通电路相比较，加散热片可以使其有更高的安全系数。
万一结温超过时，也不会对器件有所损害，如果发生这种情况，Po=（当然还有Ptot）和Io就被减少。
[4].印刷电路板设计时必须较好的考虑地线与输出的去耦，因为这些线路有大的电流通过。
[5].装配时散热片与之间不需要绝缘，引线长度应尽可能短，焊接温度不得超过260℃，12秒。
[6].虽然TDA2030A所需的元件很少，但所选的元件必须是品质有保障的元件。
tda2030中文资料汇总tda2030引脚图及功能
tda2030中文资料汇总tda2030引脚图及功能tda2030概述TDA2030A音频功放电路，常采用V型5脚单列直插式塑料封装结构。
如图所示，按引脚的形状引可分为H型和V型。
该集成电路广泛应用于汽车立体声收录音机、中功率音响设备，具有体积小、输出功率大、失真小等特点。
并具有内部保护电路。
意大利SGS公司、美国RCA公司、日本日立公司、NEC公司等均有同类产品生产，虽然其内部电路略有差异，但引出脚位置及功能均相同，可以互换。
tda2030引脚图及功能tda2030功能框图tda2030主要特性输出电流大谐波失真小具有输出对地短路保护功能自动限制功耗，保护输出晶体管工作在安全工作区内置过热保护电路封装形式：FZIP5tda2030极限参数tda2030电气参数tda2030典型功率驱动电路电参数tda2030外形尺寸四款tda2030应用电路应用电路1：TDA2030典型应用应用电路2：图 1 BTL 功放电路BTL 功放电路能把单路功放的输出功率（PMONO）扩展4倍，但实际上却受到集成电路本身功耗和最大输出电流的限制，该电路若在VS＝±14V工作时，PO＝28W。
若在VS＝±16V或±18V（TDA 2030A）工作时，输出功率会增加，但调试中应密切注视两块电路输出端（④脚）的直流电平，它们对地的电平都近似为零，为了保护扬声器不被烧坏，通常要在扬声器回路中串联快速熔断丝应用电路3：单电源供电音频放大电路是典型应用电路，由一块TDA 2030和较少元件组成单声道音频放大电路、装置调整方便、性能指标好等突出的优点。
特别是集成块内部设计有完整的保护电路，能自我保护。
应用电路4：立体声应用。
TDA2030单电源双通道纯后级功放
TDA2030单电源双通道纯后级功放：打造高品质音频体验一、产品简介TDA2030单电源双通道纯后级功放，是一款高性能的音频放大器，采用先进的TDA2030芯片，具有出色的音质表现和稳定的性能。
它仅需一个电源供电，便能驱动双通道音频输出，为您的音响系统带来纯净、震撼的音效体验。
二、产品特点1. 高保真音质：TDA2030芯片具有低失真、高信噪比的特点，确保音质纯正，让您感受音乐的原汁原味。
2. 单电源供电：简化电路设计，降低能耗，同时保证功放稳定运行。
3. 双通道输出：可同时驱动两个扬声器，实现立体声效果，让音场更加宽广。
4. 优秀的散热性能：采用铝质散热片，有效降低芯片温度，保证长时间工作不发热。
5. 丰富的接口：提供多种音频输入接口，方便连接各种音源设备。
三、应用场景1. 家庭影院：搭配家庭影院音响系统，为您提供沉浸式的观影体验。
2. KTV：为KTV包房提供高品质的音频输出，让您尽情享受歌唱时光。
3. 会议系统：应用于会议室、报告厅等场合，确保声音清晰、洪亮。
4. 舞台音响：为舞台表演提供稳定的音频支持，助力演出顺利进行。
四、产品优势1. 稳定性强：TDA2030单电源双通道纯后级功放采用成熟的电路设计，保证了产品在复杂环境下的稳定运行，让您无需担心音频中断的问题。
2. 易于安装：紧凑的设计和简洁的接线方式，使得安装过程轻松便捷，即使是非专业人士也能快速上手。
3. 兼容性强：兼容市面上各类音频设备，无论是传统音响还是现代数字设备，都能与之完美匹配。
4. 安全可靠：具备过热保护、短路保护等多重安全防护措施，确保使用过程中的安全。
五、注意事项1. 电源选择：请确保使用符合产品规格的电源，以避免因电源问题导致设备损坏。
2. 音频连接：在连接音频线时，请确保接口对应，避免因错误连接导致设备损坏。
4. 音量调节：在调节音量时，请缓慢进行，避免瞬间大音量对扬声器造成损害。
六、售后服务我们承诺为您提供全方位的售后服务，包括产品咨询、安装指导、故障排查等。
TDA2030在单电源供电音频放大电路中的应用
由 于ＴＡ ００ 廉质 优 ， 电路 简 单而 且 使用 方 便 ，并 正 在越 来 越广 泛 Ｄ ２ ３价 地应 用于各 声 设备 中 ［］ １。
２Ｔ Ａ Ｄ Ｏ Ｄ ２ ３ 的特 点
１ ）外 围元器 件很 少 。
２ ）输 出功率 大 ，Ｐ ＝８ （Ｌ ４ ｏ ＩＷ Ｒ＝ Ｑ时） 。 ３ ）封装 采用 超小 型 （Ｏ ２０ Ｔ 一２ ），可提 高组 装密 度 。
ＴＡ０ ０ Ｄ ２３ 是性 能 优 良的功 率放 大 集成 电路 ，它 的主要 特 点 是上 升 速率 高 、瞬 态互 调 失真 小 ，在 目前流 行 的数 十种 功 率放 大集 成 电路 中 ，规 定 瞬
态互 调 失真指 标 的仅 有包 括ＴＡ ０ ０ 内的几种 ，而瞬态 互 调失真 是 决定放 Ｄ ２３ 在
４ ）开机 冲击 极小 。 ５ 内含 各种 保护 电路 ，因此 工 作安全 可靠 。 ）
主要 保护 电路 有 ：短路 保护 、热 保 护、地 线 偶然 开路 、 电源 极性 反接 （ ｓ ａ ＝ ２ ） 以及负 载泄放 电压反冲 等 。 Ｖｍ ｘ １Ｖ ６ Ｄ ２ ３Ａ ）ＴＡ ００ 能在 最低 ±６ 最 高 ±２ Ｖ 电压 下工 作在 ±１Ｖ Ｑ阻抗 Ｖ ２的 ９ 、８ 时能够 输 出１Ｗ ６ 的有效 功率 ，ＴＤ ．％ ２ 。 Ｈ ￣Ｏ １［］ ３Ｔ Ａ ０ ０ Ｄ ２ ３ 的极 曩参数 在使 用Ｔ Ａ０ ０ ，为 了使 它 能达 到 符 合我 们 所 需要 的 效果 的 同 时还 Ｄ ２３ 时 必须 要注 意 它 的极 限参数 ， 不能 超 出极 限参 数所 要 求 的条件 。它 的主要 极
限参 数如下 ：
１ ）电源 电压 （ｓ ＝ ４ １ Ｖ ） －８Ｖ ５小结
用TDA2030将单电源转换为双电源
用TDA2030将单电源转换为双电源
用TDA2030将单电源转换为双电源
这是一种变通应用，TDA2030集成电路本是德律风根生产的音频功放电路。
利用它的互补输出级，可以将单极性电源一分为二，转换成某些小功率电路所需要的正负双电源。
电路图如下
阻值相等的R1、R2形成一个分压器，使上、下两部分电压相等。
分压器的中点接到TDA2030的１脚，即内部运算放大器的同相输入端，运放接成电压跟随器，使O’端（TDA2030第４脚）与O端电位相等。
O’端又是虚地点，它与输入电源的地必须隔离。
如果双极性电源直接从R1、R2上取出（也就是直接采用两电阻转换），则电源内阻较大，负载能力差，实用价值不大。
使用TDA2030后，两组输出电源具有很低的内阻，负载能力加强。
TDA2030单声道功放电路
TDA2030单声道功放电路
一、电路说明
本电路是以集成电路TDA2030为中心组成的功率放大器，具有失真小、外围元件少、装配简单、功率大、保真度高等特点，很适合无线电爱好者和音响发烧友自制，学生组装。
电路中D1、D2为保护二极管，C5为滤波电容，C6为高频退耦电容；RP为音量调节电位器；IC是功放集成电路；R1、R2、R3、C2为功放IC输入端的偏置电路，由于本电路为单电源供电，功放IC输入端直流电压为1/2电源电压时电路才能正常工作；R4、R5、C3构成负反馈回路，改变R4的大小可以改变反馈系数。
C1是输入耦合电容，C4是输出耦合电容；在电路接有感性负载扬声器时，R6、C7可确保高频稳定性。
二、性能参数
输入电压：DC≤24V（本电路无整流，必须采用直流供电，推荐电压12V）
输出功率：Po＝15W (RL=4Ω)
输出阻抗：4—8 Ω
三、元件清单位号
名称
规格
数量
R1、R2、R3、R5 电阻
100k
4
R4
电阻
4.7k
1
R6
电阻22
1
RP
电位器2k
1
C1
电解电容4.7uF
1
C2、C3 电解电容47uF
2
C4、C5 电解电容1000uF
C6、C7 独石电容104
2
D1、D2 二极管1N4007 2
X1
排针
2针
1
X2、X3 接线座
2位
2
IC
集成电路TDA2030
1
散热片含螺丁30*24*30mm 1
PCB板
55X50mm
1。
tda2030功放电路+原理
TDA2030原理图2011-05-04 18:39:28| 分类：默认分类| 标签：无|字号大中小订阅.一、电源电路：220V市电经过保险管（F），和开关S后进入变压器初级，变压器的次级输出双12V交流，双12V送入由VD1组成的桥式整流电路电路，经过桥式整流和C14，C15（3300UF/25V）的滤波后，输出的空载电压约为正负16V左右（根号2乘于12V），即A+为正16V，A-为负16V。
正负16V为三块功放芯片TDA2030，UTC2030提供电源。
另一路经过R21、R22的降压后，由B+，B-输出约正负12V 为低音前置放大和低通滤波器IC4提供电源电压。
在本图纸当中，前置放大的供电并没有采用78/7912三端稳压电路，磨机爱好者在更换两个3300UF电容时，也可以考虑加入LM7812/7912为前置提供更为稳定的工作电压。
二、左右声道放大电路（卫星箱功放电路），因左右声道作原理完全一致。
这里我只以图纸的左声道为例，作个介绍。
如图：RIN为信号输入端，经过耦合电容C23进入音量电位器，（音量电位器由三个引脚，与C23连接的是输入端，输出端也叫滑动端、另一引脚为接地端），调整音量后信号进入由R1/C3组成的高音提升电路，此电路可以提升一定量的高频信号，使声音更加清晰。
尔后信号经过耦合电容C1进入左声道功放，型号为UTC2030的1脚，经过功率放大后，由2030的第四脚输出，推动卫星箱发声。
图中的R7为反馈电阻，R7/R9为决定2030芯片的放大倍数。
因此，调整R7的阻值，就可以调整放大倍数。
R11/C7为扬声器补偿网络。
三、超低音电路。
由左右声道经两个10K电阻R5、R6后至C11耦合电容，尔后信号进入IC4，型号为JRC4558的3脚，图中IC4A为超低音的前置放大器。
R201T将此放大器的放大倍数设置为6倍左右。
（R17/R18），经过前置放大后，才能保证足够大的驱动电压，获得足够大的音量。
TDA2030A功放电路图
TDA2030A功放電路圖,引腳圖,電路圖TAG：TDA2030A功放電路圖TDA2030A引腳圖TDA2030A電路圖一、用TDA2030A做成的OTL形式的功放OTL功放的形式:採用單電源，有輸出耦合電容。
如圖1所示電路中的R5 (150 kΩ)與R4 (4.7 kΩ)電阻決定放大器閉環增益，R4電阻越小增益越大，但增益太大也容易導致信號失真。
兩個二極體接在電源與輸出端之間，是防止揚聲器感性負載反沖而影響音質。
C3(0.22 uF)電容與R6(1 Ω)的電阻是對感性負載(喇叭)進行相位補償來消除自激，該電路採用36V單電源，輸出功率約20 W。
二、用TDA2030A做成的OCL形式功放OCL功放的形式是採用雙電源，無輸出耦合電容，如圖2所示，由於無輸出耦合電容低頻回應得到改善，屬於高保真電路。
雙電源採用初級線圈中間點接地、上下電壓對稱相等的變壓器，經過整流濾波後構成±18 V的雙電源，輸出功率為20 W。
三、用TDA2030A做成的BTL形式功放BTL的主要特點是:由兩個相同的功放組成，輸入信號互為反相。
實際採用放大器的同相輸入與反相輸入，以保證輸入信號互為反相，同時還應使兩輸入信號的幅度相同，這樣便可以滿足BTL電路形式的基本要求。
電路圖如圖3所示，其中R7 (1 kΩ)與R8(33 Ω)電阻對信號分壓後衰減的倍數與U1的放大倍數正好相同，衰減後的信號通過R5加在U2的反相輸入端。
事實上是由兩個運放完成了一路信號放大，實際測得輸出電平高出用一個積體電路的1.5倍。
即原輸出功率為20 W的運放，現輸出功率約為50 W。
但由於BTL 電路特點，選擇積體電路時盡可能用參數一致的兩個運算放大電路，調整輸入信號幅度，可通過輸入正弦波用示波器觀察兩輸入信號的幅度，這時調整R7使兩輸入信號的幅度相同，以保證在提高功率的同時盡可能減小非線性對稱性失真。
筆者曾見到與圖3類似的電路，但其電路中沒有R7, R8對信號分壓後衰減的電阻，而U2的反相輸入端R5(680 Ω)電阻仍接地。
TDA2030A功放集成电路
TDA2030A功放集成电路
TDA2030A我想是大家再熟悉不过的功放集成电路了。
记得笔者还在读初中的时候(十年前的事了)，曾用她制作了一台功放。
到现在还记得当时兴奋的样子。
这么多年过去了，这台功放一直还放在爸妈家里工作。
每次回家时，总会拿她来听上好一阵子。
一切恍惚又回到了从前。
这里我整里了一些关于自制TDA2030A功放的资料。
如果您第一次制作功放，我想她应该是您的首选。
典型应用电路
单电源供电电路
单电源供电，大功率输出电路。
RL=4欧姆，VS=39V，P0=35W;VS=36V，P0=28W
正/负电源供电电路
BTL电路输出。
(Po=34W，VS=-/+16V)。
TDA2030A单电源功放的设计
TDA2030A单电源功放的设计设计TDA2030A单电源功放可以使音频信号放大并输出到扬声器。
TDA2030A是一种具有高达14W输出功率的单路功率放大器。
它适用于小型音响系统、无源音箱和放大器。
设计TDA2030A单电源功放需要考虑以下几个方面：1.电源电压选择：TDA2030A的工作电源电压范围为6V至36V。
在设计中，可以使用单个直流电源电压，如12V。
此外，还要考虑电源的稳定性和质量，为TDA2030A提供稳定的电源。
2.输入电路设计：输入电路用于接收音频信号并将其传递给TDA2030A。
可以使用电容耦合方式作为输入，以避免直流偏置。
此外，为了保护TDA2030A免受短路和过载的影响，还可以添加输入保护电路。
3.输出电路设计：输出电路用于将放大后的音频信号传递到扬声器。
为了保护扬声器和TDA2030A，可以添加输出保护电路，如短路保护和过热保护。
4.反馈电路设计：为了提高TDA2030A的性能和稳定性，可以添加反馈电路。
反馈电路通过将输出信号引回输入端来抑制非线性失真。
5.输出滤波器设计：为了降低输出的杂散谐波成分，可以添加输出滤波器。
输出滤波器通常使用电感、电容和电阻来实现，以滤除高频噪声和谐波。
在设计TDA2030A单电源功放时，建议遵循以下步骤：1.确定设计需求和目标。
确定输出功率、频率响应和失真要求等。
2.选择合适的扬声器和电源。
确保扬声器的阻抗和功率要求与TDA2030A匹配，并选择合适的直流电源。
3.设计输入电路。
使用电容和电阻实现音频输入，并添加保护电路。
4.设计反馈电路。
使用电容和电阻将一部分放大的输出信号返回到输入。
5.设计输出电路。
使用电容和电阻将放大后的信号传递到扬声器，并添加保护电路。
6.设计输出滤波器。
使用电感、电容和电阻构建输出滤波器，以降低杂散谐波。
7.组装和测试电路。
根据设计要求，组装所有电路并进行测试。
8.进行必要的调整和优化。
根据测试结果，对电路进行调整和优化，以使其满足设计要求。
TDA2030的OTL音频功率放大电路实验报告
课程设计课程名称______________________题目名称______________________学生学院______________________专业班级______________________学号______________________学生姓名______________________指导教师______________________年月日目录一、设计任务与要求和目的。
二、设计的思想。
三、设计原理。
四、仿真检查。
五、实物制作与改善。
六、元器件清单。
七、心得体会。
八、参考文献。
一、设计任务与要求和目的课程设计目的本课程是在前导验证性实验基础上，进行更高层次命题的课程设计，是在教师指导下独立查阅资料、设计、安装和调试特定功能的电子电路。
对于提高学生的电子工程素质和科学实验能力非常重要，是电子技术人才培养成长的必由之路。
本课程旨在培养学生模拟电子电路知识，解决模拟电子技术方面常见实际问题的能力，促使学生积累实际电子制作经验，准备走向更复杂更实用的应用领域，是参加“全国大学生电子竞赛”前的技能培训课程之一。
目的在于巩固基础、注重设计、训练技能、追求创新、走向实用。
课程设计要求1、根据下面所给出的几个题目自行选择一个完成设计；2、学生自行查找与设计题目有关的参考资料；3、提出设计方案，写出设计步骤，并进行理论设计；4、熟悉用计算机软件进行辅助电路设计方法，并对所设计的电路进行仿真；5、购买元器件并进行电路的焊接、组装；6、熟悉常用电子仪器操作使用和测试方法；7、学习电子电路的调试和测试技术，完善作品功能。
8、撰写设计报告；任务选择题目二：音频功率放大电路要求：设计并制作一个音频功率放大电路（电路形式不限），负载为扬声器，阻抗8Ω。
基本指标：频带宽50HZ ～20kHZ，输出波形基本不失真；电路输出功率大于8W；输入灵敏度为100mV，输入阻抗不低于47KΩ。
二：设计思想本次设计首先在众多集成功率放大器中选出符合设计要求且工作性能最佳，优越性强的集成芯片。
tda2030功放电路图
TDA2030功放电路图简介TDA2030是一种经典的单声道音频功放集成电路，适合用于音乐播放器、电视机、电脑等音频设备中的音频放大和音箱驱动。
它具有低失真、高输出功率和低功耗等特点，因此非常受欢迎。
本文将介绍如何使用TDA2030集成电路搭建一个简单的功放电路，并提供相应的电路图。
功放电路图以下是TDA2030功放电路的原理图：+----------------+| |IN---| TDA2030 || |GND--| || |OUT--| |+----------------+电路说明•IN为音频输入端，可以连接来自音源的音频信号。
•GND为接地端，需要连接到电路的地线上。
•OUT为音频输出端，可以连接到音箱或扬声器上。
部件说明1.TDA2030：这是一个5引脚单声道音频功放集成电路，它可以提供高达14W的输出功率。
2.电容：在电路中添加适当的电容可以实现低通滤波，提高音质。
3.电阻：通过选择适当的电阻值，可以调节电路的增益和输出功率等参数。
4.电源：为TDA2030提供适当的电源电压。
连接说明以下是TDA2030功放电路的具体连接方式：1.将音频信号的正极连接到IN引脚上。
2.将音频信号的负极连接到GND引脚上。
3.将扬声器的正极连接到OUT引脚上。
4.将扬声器的负极连接到GND引脚上。
5.将电源的正极连接到TDA2030的供电引脚上。
6.将电源的负极连接到GND引脚上。
注意事项1.在连接电路时，请确保电源的极性正确，以免损坏电路。
2.在使用过程中，注意避免过载和短路，否则可能会导致功放电路烧毁。
3.在调试和测试电路时，可以逐渐增加音量，以避免扬声器过载。
结论通过使用TDA2030集成电路搭建一个简单的功放电路，我们可以实现音频信号的放大和扬声器的驱动。
这个电路具有低失真、高输出功率和低功耗等特点，适合用于各种音频设备中。
希望通过本文的介绍，你对TDA2030功放电路有了更清楚的了解，并能够顺利搭建一个功能强大的音频功放电路。
TDA2030音频功放电路
TDA2030音频功放电路，采用V型5 脚单列直插式塑料封装结构。
如图1所示，按引脚的形状引可分为H 型和V型。
该集成电路广泛应用于汽车立体声收录音机、中功率音响设备，具有体积小、输出功率大、失真小等特点。
并具有内部保护电路。
意大利SGS公司、美国RCA公司、日本日立公司、NEC公司等均有同类产品生产，虽然其内部电路略有差异，但引出脚位置及功能均相同，可以互换。
电路特点：[1].外接元件非常少。
[2].输出功率大，Po=18W(RL=4Ω)。
[3].采用超小型封装（TO-220）,可提高组装密度。
[4].开机冲击极小。
[5].内含各种保护电路，因此工作安全可靠。
主要保护电路有：短路保护、热保护、地线偶然开路、电源极性反接（Vsmax=12V）以及负载泄放电压反冲等。
注意事项：TDA2030具有负载泄放电压反冲保护电路，如果电源电压峰值电压40V的话，那么在5脚与电源之间必须插入LC滤波器，以保证5脚上的脉冲串维持在规定的幅度内。
热保护：限热保护有以下优点，能够容易承受输出的过载（甚至是长时间的），或者环境温度超过时均起保护作用。
与普通电路相比较，散热片可以有更小的安全系数。
万一结温超过时，也不会对器件有所损害，如果发生这种情况，Po=（当然还有Ptot）和Io就被减少。
印刷电路板设计时必须较好的考虑地线与输出的去耦，因为这些线路有大的电流通过。
装配时散热片与之间不需要绝缘，引线长度应尽可能短，焊接温度不得超过260℃，12秒。
虽然TDA2030所需的元件很少，但所选的元件必须是品质有保障的元件。
参考链接：/news/2008-07/7216.htm。
TDA2030使用电路大全
1脚是正相输入端2脚是反向输入端3脚是负电源输入端4脚是功率输出端5脚是正电源输入端。
1.正相输入端的3个100K电阻作用是什么啊？——静态偏置，让IC输入输出都偏置到中点电位，以避开非线性区；1：这是一个单电源供电功放电路。
为了保持功放电路正常工作，1脚和2脚电压必须一样且都为电源电压的一半，即VCC/2。
2个100K电阻（最上面的和最下面的）实际上是电阻分压电路，正好分压VCC的一半，再经过中间一个100k电阻到1脚，使1脚电压在正常工作电压VCC/2。
2：那个左边的22uf电容是上面VCC／2电压的滤波电容，防止1脚电压大波动。
100K和最下面的100K组成VCC/2分压电路，不再解释。
3：功放的放大倍数计算公式是Au＝1＋（150K／4．7K），你可以自己改变电阻来改变放大倍数，即放大功率数。
4.7K电阻下面的22uf是改善功放性能的。
4：该电路又叫OTL功放，那个2200uf大电容是该电路的特点。
单电源功放必须要有该电容，作用是弥补出来一个VCC/2。
5：1欧电阻和他下面的电容式防止电路自激振荡的，也可以不要。
6：最大功率计算要参照该TDA2030的官方资料。
不同接法的电路功率是不一样的，不止跟喇叭电阻大小有关。
2.1N4001呢？——电感负载的续流管，避免输出关闭时电感负载（喇叭）的感生电流击穿IC内输出管3. 另外，单电源接法和双电源接法有什么区别呢？——单电源少组电源，对电源要求低了；但多了输入输出隔离电容。
只要参数合理这点对性能没多大影响。
VIN 是信号输入，经过电位器音量调节，上移声音增大，下移减小，经过C1耦合馈入同相输入端①脚，。
