材料的等离子弧焊接
等离子弧焊接

等离子弧焊接1. 简介等离子弧焊接是一种常用的焊接方法,利用等离子弧产生高温,将被焊接的材料熔化并连接在一起。
它具有焊接速度快、焊缝质量高、适用范围广等优点,在各个工业领域得到广泛应用。
2. 原理等离子弧焊接是利用电弧放电产生的高温等离子体来加热和熔化被焊接材料的方法。
通过电极和被焊件之间产生的电弧,使其产生的高温等离子体使被焊接材料熔化并连接在一起。
等离子弧焊接的原理包括以下几个方面:•电弧产生在等离子弧焊接过程中,通常使用直流电供电,通过正极、负极两个电极产生电弧放电。
正极电极通常为钨极,负极电极可以是钨、钼等高熔点金属。
•等离子体产生电弧放电产生的高温会使空气中的原子和分子离子化形成等离子体。
等离子体具有高温、高热量、高电导等特性。
•材料熔化和连接等离子体的高温可使被焊接材料迅速熔化。
通过控制电弧形成的热量和等离子体的速度,可使熔融材料与被焊件接触并融合在一起。
3. 设备和材料•等离子弧焊接设备–电源–控制系统–焊枪–气体供应系统•焊接材料–被焊件–焊条(焊丝)4. 焊接过程等离子弧焊接主要包括以下几个步骤:1.准备焊接材料–清洁被焊件表面,确保无杂质和油污。
–准备好所需的焊条或焊丝。
2.设置焊接参数–根据被焊件的材料和厚度,设置合适的电流和电压。
–设置气体流量和喷嘴的形状。
3.开始焊接–确保焊接区域没有杂散光线和易燃物。
–启动电源,使电极与被焊件接触,产生电弧。
4.控制焊接速度和角度–控制焊接速度,保证焊缝的均匀性。
–调整焊接角度,以获得所需的焊缝形状。
5.完成焊接–在焊接完成后,关闭电源。
–对焊缝进行清理和检查。
5. 应用领域等离子弧焊接在各个领域都有广泛应用,包括但不限于以下几个方面:•金属制造等离子弧焊接可用于焊接各种金属材料,如钢铁、铝合金、不锈钢等。
在汽车制造、造船、航空航天等领域具有重要地位。
•管道焊接等离子弧焊接可用于焊接各种管道,如石油管道、天然气管道、水管等。
它具有速度快、焊缝质量高等优点。
材料的等离子弧焊接

材料的等离子弧焊接引言等离子弧焊接是一种常用的金属焊接方法,它采用高温等离子弧作为热源,在材料表面产生高温,使材料熔化并形成焊缝。
材料的选择对等离子弧焊接的效果具有重要影响。
本文将详细介绍材料的等离子弧焊接过程以及材料选择的考虑因素。
材料的等离子弧焊接过程材料的等离子弧焊接过程通常包括以下几个步骤:1.准备工作:在进行等离子弧焊接前,需要对材料进行准备处理。
这包括清洁焊接表面,去除杂质和氧化物等。
2.设定焊接参数:根据材料的类型和厚度,需要设定适当的焊接参数。
这包括电弧电流、电弧电压、等离子气体流量等。
3.点火:在设定好焊接参数后,点火引燃等离子弧。
等离子弧将产生高温,使材料熔化。
4.焊接:将焊条或焊丝送入焊接区域,通过熔化的材料形成焊缝。
焊接过程中需要保持合适的焊接速度和焊接角度,以确保焊缝质量。
5.冷却:等离子弧焊接后,焊接部位需要进行冷却。
这可以通过在焊接过程中施加冷却剂或者自然冷却来实现。
材料选择的考虑因素在进行材料的等离子弧焊接时,需要考虑以下因素:1.材料类型:不同类型的材料对等离子弧的响应不同。
常见的等离子弧焊接材料包括钢、铝、铜等。
根据材料的特性和应用要求,选择适合的等离子弧焊接材料。
2.材料厚度:材料的厚度会影响焊接参数的设定。
较薄的材料需要较低的焊接电流和焊接速度,而较厚的材料就需要较高的焊接电流和焊接速度。
3.材料表面处理:材料的焊接表面需要进行适当的处理,以去除氧化层、油脂和杂质等。
清洁的焊接表面有利于等离子弧焊接的成功进行。
4.等离子气体选择:等离子气体在等离子弧焊接过程中起着冷却和保护焊缝的作用。
常用的等离子气体包括氩气、氩氩混合气体等。
根据材料和焊接要求选择适合的等离子气体。
结论材料的等离子弧焊接是一种常用的金属焊接方法,通过高温等离子弧使材料熔化并形成焊缝。
在进行等离子弧焊接时,需要考虑材料类型、材料厚度、材料表面处理和等离子气体选择等因素。
通过合理的材料选择和适当的焊接参数设定,可以实现高质量的等离子弧焊接。

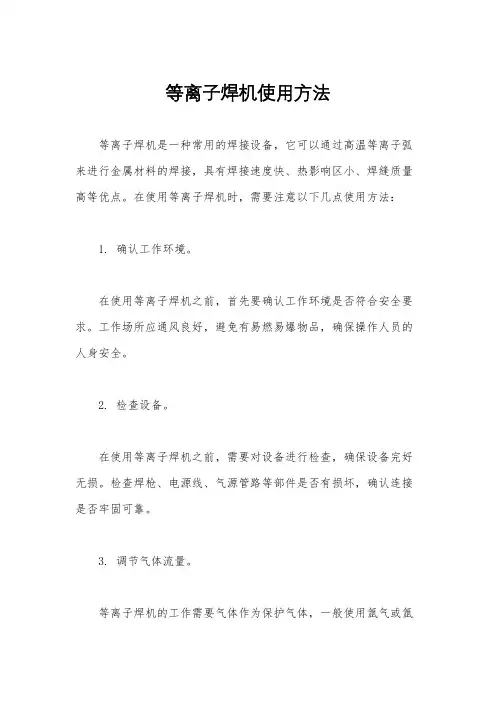

等离子焊机使用方法

等离子焊机使用方法等离子焊机是一种常用的焊接设备,它可以通过高温等离子弧来进行金属材料的焊接,具有焊接速度快、热影响区小、焊缝质量高等优点。
在使用等离子焊机时,需要注意以下几点使用方法:1. 确认工作环境。
在使用等离子焊机之前,首先要确认工作环境是否符合安全要求。
工作场所应通风良好,避免有易燃易爆物品,确保操作人员的人身安全。
2. 检查设备。
在使用等离子焊机之前,需要对设备进行检查,确保设备完好无损。
检查焊枪、电源线、气源管路等部件是否有损坏,确认连接是否牢固可靠。
3. 调节气体流量。
等离子焊机的工作需要气体作为保护气体,一般使用氩气或氩氩混合气体。
在使用前需要根据工件材料和焊接要求调节好气体流量,保证焊接过程中有足够的保护气体。
4. 设置电流参数。
根据工件材料和厚度,需要合理设置等离子焊机的电流参数。
一般来说,焊接薄板材料时电流较小,焊接厚板材料时电流较大,需要根据实际情况进行调节。
5. 焊接操作。
在进行焊接操作时,需要注意保持焊枪与工件的垂直角度,保持适当的焊接速度和移动轨迹,确保焊接质量。
同时,需要注意保护好自己的眼睛和皮肤,避免受到弧光和热辐射的伤害。
6. 检查焊接质量。
焊接完成后,需要对焊接质量进行检查。
检查焊缝是否均匀、牢固,是否有气孔、裂纹等缺陷,确保焊接质量符合要求。
7. 关闭设备。
在使用完等离子焊机后,需要及时关闭设备,切断电源和气源,清理好工作场所,将设备放置在安全的位置,做好设备的保养和维护工作。
总结,等离子焊机是一种高效、精密的焊接设备,使用时需要注意安全和操作规范,合理调节焊接参数,确保焊接质量。
只有正确掌握使用方法,才能更好地发挥等离子焊机的作用,提高焊接效率和质量。
(完整版)等离子焊接理论、操作与故障处理

一、等离子弧焊接方法及工艺特点1.等离子焊接原理等离子态是除固态、液态、气态之外的第四种物质存在形态。
等离子焊接是从钨级氩弧焊的基础上发展起来的一种高能焊接方法。
钨级氩弧焊是自由电弧,而等离子电弧是压缩电弧。
等离子弧是离子气被电离产生高温离子化气体,并经过水冷喷嘴,受到压缩,从而导致电弧的截面积变小,电流密度增大,电弧温度增高。
等离子电弧能量密度可达105-106W/cm2,比自由电弧(约105W/cm2以下)高,其温度可达18000-24000K,也高于自由电弧(5000-8000K)很多。
因此,等离子电弧挺度比自由电弧好,指向性好,喷射有力,熔透能力强,可比自由电弧一次焊透更厚的金属。
因此,等离子电弧焊接与电子束(能量密度105W/mm2)、激光束(能量密度105W/mm2)焊接一同被称为高能密度焊接。
等离子焊接示意图如下图:等离子焊接原理示意图2.等离子电弧的种类等离子电弧主要分为三种类型:◆非转移型等离子电弧主要用于非金属材料的焊接。
◆转移型等离子电弧主要用于金属材料的焊接。
◆联合型等离子电弧主要用于微束等离子的焊接。
3.等离子基本焊接方法按焊缝成型原理,等离子焊接有两种基本的焊接方法:熔透型和小孔型等离子焊接。
◆熔透型等离子焊接在焊接过程中离子气较小,弧柱的压缩程度较弱,只熔透工件,但不产生小孔效应的等离子焊接方法。
其焊缝成型原理与氩弧焊类似,主要用于薄板焊接及厚板多层焊。
◆小孔型等离子焊接利用小孔效应实现等离子弧焊接的方法称为小孔型等离子焊接。
由于等离子具有能量集中﹑电弧力强的特点,在适当的参数条件下,等离子弧可以直接穿透被焊工件,形成一个贯穿工件厚度方向的小孔,小孔周围的液体金属在电弧力﹑液态金属表面张力以及重力下保持平衡,随着等离子弧在焊接方向移动,熔化金属沿着等离子弧周围熔池壁向熔池后方流动,并逐渐凝固形成焊逢,小孔也跟着等离子弧向前移动,如下图所示。
小孔效应示意图小孔效应的优点在于可以单道焊接厚板,一次焊透双面成型。

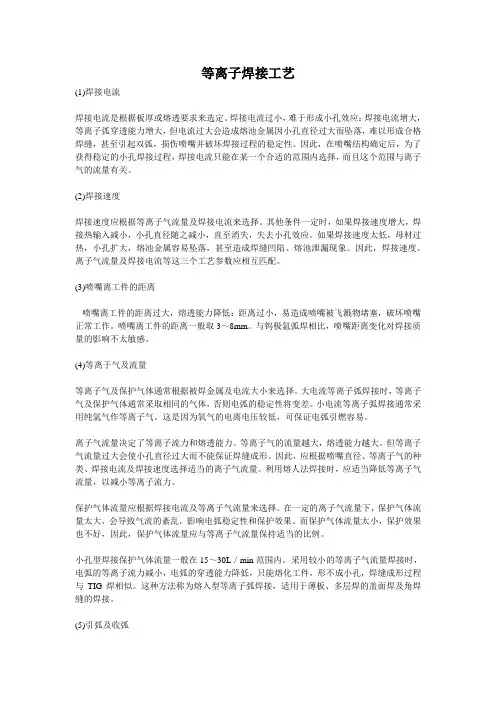

等离子焊接工艺

等离子焊接工艺(1)焊接电流焊接电流是根据板厚或熔透要求来选定。
焊接电流过小,难于形成小孔效应:焊接电流增大,等离子弧穿透能力增大,但电流过大会造成熔池金属因小孔直径过大而坠落,难以形成合格焊缝,甚至引起双弧,损伤喷嘴并破坏焊接过程的稳定性。
因此,在喷嘴结构确定后,为了获得稳定的小孔焊接过程,焊接电流只能在某一个合适的范围内选择,而且这个范围与离子气的流量有关。
(2)焊接速度焊接速度应根据等离子气流量及焊接电流来选择。
其他条件一定时,如果焊接速度增大,焊接热输入减小,小孔直径随之减小,直至消失,失去小孔效应。
如果焊接速度太低,母材过热,小孔扩大,熔池金属容易坠落,甚至造成焊缝凹陷、熔池泄漏现象。
因此,焊接速度、离子气流量及焊接电流等这三个工艺参数应相互匹配。
(3)喷嘴离工件的距离·喷嘴离工件的距离过大,熔透能力降低:距离过小,易造成喷嘴被飞溅物堵塞,破坏喷嘴正常工作。
喷嘴离工件的距离一般取3~8mm。
与钨极氩弧焊相比,喷嘴距离变化对焊接质量的影响不太敏感。
(4)等离于气及流量等离子气及保护气体通常根据被焊金属及电流大小来选择。
大电流等离子弧焊接时,等离子气及保护气体通常采取相同的气体,否则电弧的稳定性将变差。
小电流等离子弧焊接通常采用纯氩气作等离子气。
这是因为氧气的电离电压较低,可保证电弧引燃容易。
离子气流量决定了等离子流力和熔透能力。
等离子气的流量越大,熔透能力越大。
但等离子气流量过大会使小孔直径过大而不能保证焊缝成形。
因此,应根据喷嘴直径、等离子气的种类、焊接电流及焊接速度选择适当的离子气流量。
利用熔人法焊接时,应适当降低等离子气流量,以减小等离子流力。
保护气体流量应根据焊接电流及等离子气流量来选择。
在一定的离子气流量下,保护气体流量太大,会导致气流的紊乱,影响电弧稳定性和保护效果。
而保护气体流量太小,保护效果也不好,因此,保护气体流量应与等离子气流量保持适当的比例。
小孔型焊接保护气体流量一般在15~30L/min范围内。
等离子弧焊接的特点

等离子弧焊接的特点
等离子弧焊接是一种常用的金属焊接方法,具有许多特点。
首先,等离子弧焊接可以适用于各种金属材料的焊接,包括钢、不锈钢、铝等。
这意味着无论是焊接薄板材还是厚板材,等离子弧焊接都可以胜任,具有广泛的应用范围。
其次,等离子弧焊接具有高能量密度和热浸入深度的特点。
等离子弧发射出的高温等离子体能够迅速加热工件表面,使金属迅速熔化并形成焊缝。
由于等离子弧的高能量密度,焊接过程中的热浸入深度较大,可以获得较深且较窄的焊缝,焊接强度高。
另外,等离子弧焊接具有稳定的弧焰和良好的电弧调节性能。
等离子弧具有高频和恒流等特点,能够在较宽的电弧电流范围下工作。
这种稳定的弧焰可以保证焊接过程中的电弧稳定,消除电弧飞溅和焊接质量不稳定的问题。
此外,等离子弧焊接还具有较少的气体污染和较小的变形。
等离子弧焊接使用惰性气体作为保护气体,如氩气,不会与金属发生任何反应,因此对金属的污染较少。
同时,等离子弧焊接的焊接速度快,热输入量较少,可以减小焊接时的变形。
另外,等离子弧焊接还具有操作简便和焊接质量可靠的特点。
相对于其他金属焊接方法,等离子弧焊接不需要庞大的设备和复杂的操作过程,操作简单方便。
而且,等离子弧焊接焊接质量可靠,焊接接头强度高,焊缝质量好,能够满足各种工程项目的需求。
综上所述,等离子弧焊接具有适用广泛、高能量密度、热浸入深度大、稳定的弧焰、较少的气体污染、较小的变形、操作简便和焊接质量可靠等特点。
这些特点使得等离子弧焊接成为了许多金属焊接工程的首选方法。
等离子电焊机工作原理

等离子电焊机工作原理
等离子电焊机是一种利用高温等离子体实现金属焊接的设备。
其工作原理主要包括以下几个方面:
1. 电流产生:等离子电焊机通过外接电源提供直流电流或交流电流。
直流电流通常用于焊接不锈钢、铝合金等材料,而交流电流则常用于焊接碳钢等材料。
2. 弧击发:电流进入电焊机后,将通过电子元件进行整流、滤波等处理,然后被送至电焊枪头。
在电焊枪头的电极间会产生电弧,并随着接触面积增大而逐渐形成等离子弧。
3. 等离子状态:在电弧中,高温和高能量的电流将气体或蒸汽分子激发,使其电离形成等离子体。
等离子体的温度可达数千摄氏度,它同时也是焊接时所产生的主要热源。
4. 金属焊接:当等离子弧接触到金属工件时,其高温使金属迅速熔化,并形成熔池。
在电焊机中,焊丝或焊条会源源不断地被供给,并通过电弧的熔池热量将其熔化,然后与工件熔池融合,形成均匀的焊接缝。
5. 气体保护:等离子电焊机还通过在焊接过程中送入保护性气体,如氩气或二氧化碳,来防止熔池被空气中的氧气污染。
这种保护气体可以有效地防止氧化和其他杂质的形成,保证焊缝的质量。
通过上述工作原理,等离子电焊机能够高效地进行焊接工作,并广泛应用于制造业、建筑业以及汽车等领域。
等离子弧焊的基本方法

等离子弧焊的基本方法等离子弧焊是一种常用的焊接方法,广泛应用于金属制品的制造和维修领域。
它以其高效、高质量的焊接结果而受到广泛赞誉。
本文将介绍等离子弧焊的基本方法,包括设备和操作步骤。
一、设备等离子弧焊需要以下设备:1. 焊接机:等离子弧焊常用的焊接机有直流等离子弧焊机和交流等离子弧焊机。
直流等离子弧焊机适用于焊接不锈钢、铝合金等材料,而交流等离子弧焊机则适用于焊接碳钢等材料。
2. 焊枪:焊枪是进行焊接操作的工具,通过控制电流和气体流量来实现焊接过程中的熔化和填充。
3. 气体供应系统:等离子弧焊需要使用惰性气体,常见的有氩气和氩气混合气体,用于保护焊接区域,防止氧气和水蒸气的污染。
4. 辅助设备:包括电源线、气管、冷却系统等。
二、操作步骤1. 准备工作:将焊接机和气体供应系统连接好,并确保电源和气源的正常供应。
检查焊枪和电缆是否完好,以及气体管路是否畅通。
2. 清洁工作:将待焊接的金属表面进行清洁,去除表面的油污、氧化物等杂质,以确保焊接接头的质量。
3. 调整焊接参数:根据焊接材料的种类和厚度,调整焊接机的电流和气体流量。
一般来说,电流越大,焊接速度越快,但过大的电流可能导致熔洞过深;气体流量的调整应根据焊接材料和焊接位置的不同进行合理设置,以保证焊接质量。
4. 进行焊接:将焊枪对准焊接接头,触发开关开始焊接。
在焊接过程中,焊枪应保持与焊接接头的距离适当,通常为2-5毫米。
焊接速度应均匀,保持一定的稳定性,以免焊接接头出现焊缝不均匀的情况。
5. 焊后处理:焊接完成后,及时关闭焊机和气源,并进行焊后处理。
包括清理焊渣、修整焊缝等工作,以保证焊接接头的质量。
三、注意事项1. 安全第一:在进行等离子弧焊时,应注意个人防护,佩戴焊接手套、护目镜等防护装备,以避免受伤。
2. 保持通风:等离子弧焊过程中会产生大量的烟雾和有害气体,应保持通风良好的工作环境,以确保操作人员的健康。
3. 选择合适的材料:不同的材料适合不同的焊接方法,选择合适的材料可以提高焊接质量。
等离子弧焊

等离子弧焊等离子弧焊成品等离子弧焊是利用等离子弧作为热源的焊接方法。
气体由电弧加热产生离解,在高速通过水冷喷嘴时受到压缩,增大能量密度和离解度,形成等离子弧。
它的稳定性、发热量和温度都高于一般电弧,因而具有较大的熔透力和焊接速度。
形成等离子弧的气体和它周围的保护气体一般用氩。
根据各种工件的材料性质,也有使用氦或氩氦、氩氢等混合气体的。
目录基本信息工作方式过程特点应用等离子弧焊接和切割各种焊接方法及设备等离子弧焊设备国外焊接技术最新进展等离子弧焊的工艺参数等离子弧焊直接金属成形技术的工艺研究等离子焊优点等离子弧的特性合金材料的等离子弧焊•超薄壁管子的微束等离子弧焊安全防护技术基本信息缩写abbr. :PAW.[军] Plasma-Arc Welding, 等离子弧焊——简明英汉词典工作方式等离子弧有两种工作方式。
一种是“非转移弧”,电弧在钨极与喷嘴之间燃烧,主要用於等离子喷镀或加热非导电材料;另一种是“转移弧”,电弧由辅助电极高频引弧后,电弧燃烧在钨极与工件之间,用於焊接。
形成焊缝的方式有熔透式和穿孔式两种。
前一种形式的等离子弧只熔透母材,形成焊接熔池,多用於0.8~3毫米厚的板材焊接;后一种形式的等离子弧只熔穿板材,形成钥匙孔形的熔池,多用於 3~12毫米厚的板材焊接。
此外,还有小电流的微束等离子弧焊,特别适合於0.02~1.5毫米的薄板焊接。
等离子弧焊接属于高质量焊接方法。
焊缝的深/宽比大,热影响区窄,工件变形小,可焊材料种类多。
特别是脉冲电流等离子弧焊和熔化极等离子弧焊的发展,更扩大了等离子弧焊的使用范围。
过程特点操作方式等离子弧焊与TIG焊十分相似,它们的电弧都是在尖头的钨电极和工件之间形成的。
但是,通过在焊炬中安置电极,能将等离子弧从保护气体的气囊中分离出来,随后推动等离子通过孔型良好的铜喷管将弧压缩。
通过改变孔的直径和等离子气流速度,可以实现三种操作方式:1、微束等离子:0.1~15A在很低的焊接电流下,材苁褂梦⑹?壤胱踊<词乖诨〕け浠?怀??0mm时,柱状弧仍能保持稳定。
等离子弧焊接的材料、装配、工艺与缺陷形式

焊接资料(1)母材凡氩弧焊可以焊接的资料均可用等离子弧焊接,如碳钢、耐热钢、蒙乃力<合金、可伐合金、钛合金、铜合金、铝合金以及镁合金等.除铝、镁及其合金外,其他资料均采用直流正接法焊接:铝、镁及其合金采用交流或直流反接法焊接金桥电焊条.直流正接等离子弧单道可焊资料厚度范围普通为0.3m6.4mm.交流变极性等离子弧单道可焊铝合金厚度可达12.7mm(小孔法).等离子弧焊接的冶金过程与氩弧焊相同,只是由等离子弧具有较小的弧柱直径,焊接时母材凝结量少,所以焊缝深宽比大、热影响区窄.每一种母材金属焊接时对预热、后热以及气体维护等工艺请求与氩弧焊相同.(2)填充金属与氩弧焊一样,等离子弧焊工艺能够运用填充金属.填充金属普通制成光焊丝或者光焊条.自动焊运用光焊丝作填充金属,手工焊则用光焊条作填充金属.填充金属的主要成分与被焊母材相同.(3)气体等离子焊枪有两层气体,即从喷嘴流出的离子气及从维护气罩流出的维护气.有时为了加强维护,还需运用维护拖罩及通气的反面垫板以扩展维护气的维护范围.对钨极应该是惰性的;以免钨极烧;护气对母材普通是惰性的,但假如类取决于被焊金属,可供选择的气体有:1)Ar气Ar气用于焊接碳钢、高强度钢及活性金属,如钛、钽及锆合金.焊接这些金属所用的气体中,即便含有极小量的H,也可能招致焊缝产生气孔、裂纹或降低力学性能.2)Ar-H2混合气焊接奥氏体不锈钢、镍合金及铜镍合金时,允许运用Ar-H2混合气体.Ar气中填加H2气可进步电弧温度及电弧电场强度,可以更有效地将电弧热量传送给工件,在给定的电流条件下能够得到较高的焊接速度.同时,H2具有复原性,运用Ar-H2混合气体能够取得更光亮的焊缝外观.但H2含量过多焊缝易呈现气孔及裂纹,普通p(H2)限制在7.5%以下.但是,在小孔焊接工艺中,由于气体以充沛逸出,加p(H2)范围为5%一15%,工件越薄,允许H2的比例越大.如小孔法焊6.4mm不锈钢时,加p(H2)为5%;而停止3.8mm不锈钢管道高速焊时,允许加p(H2)达15%."运用Ar-H2混合气体作离.混合气体作离子气时,由于电弧温度较高,应降低喷嘴孔径的额定电流.3)Ar-He混合气He气也是m种惰性气体,当被焊工件不允许运用Ar-H2混合气时,可思索运用Ar-He混合气.在Ar-He混合气体中,p甲(He)超越40%以上电弧热量才干有明显的变化.p(He)超越75%时,其性能根本与纯He相同,通常在Ar气中参加p(He)=50%~75%停止钛、铝及其合金的小孔焊及在一切金属资料上熔敷焊道.4)He气采用纯He作离子气时,由于弧柱温度较高,会降低喷嘴的热负载,会降低喷嘴的运用寿命及承载电流的才能,另外He气密度较小,在合理的离子气流量下难以构成小孔.所以,纯He仅用于熔透法焊接,如焊接铜.5)Ar-C02混合气由于维护气体不与钨极接触,在小电流焊接低碳钢及低合金钢时,允许在维护气中添加适性气体,其流量在10~15L/min之内.如在Ar中加甲(C02)为25%作维护气焊接死心叠片.典型大电流焊接及小电流焊接条件下的气体选择分别见表1及表2.表1 大电流等离子弧焊接用气体选择表2 小电流等离子弧焊接用气体选择焊接工装(1)接头方式用于等离子弧焊接的通用接头方式为:I形坡口、单面V形和U形坡口以及双面V形和U 形坡口.这些坡口方式用于从一侧或两侧停止对接接头的单道焊或多道焊,除对接接头外,等离子弧焊也合适于焊接角焊缝和T形接头,而且具有良好的熔透性.厚度大于1.6mm但小于表3所列厚度值的工件,可不开坡口,采用小孔法单面一次焊成.关于厚度较大的工件,需求开坡口对接焊时,与钨极氩弧焊相比,可采用较大的钝边和较小的坡口角度.第一道焊缝采用小孔法焊接,填充焊道则采用熔透法完成.图1为两种焊接办法所需V形坡口几何外形的比拟.图1 等离子弧焊和钨极氩弧焊V形坡口外形的比照hh钨极氩弧焊mm等离子弧焊焊件厚度假如在0.05~1.6mm之间,通常运用熔透法焊接.常用接头型式如图2所示.图2 薄板焊接接头方式a) I形对接接头b) 卷边对接接头 d) 卷边角接接头 d)端接接头tm板厚(0.025~1mm)hm卷边高度=(2~5)表3 一次焊透的厚度(单位:mm)(2)装配与夹紧小电流等离子弧焊对接头的装配请求和钨极氩弧焊相同.引弧处坡口边缘必需严密接触,间隙不应超越金属厚度的10%,难以坚持上述公差时必需添加填充金属.关于厚度不大于0.8mm的金属,焊接接头的装配和夹紧请求如表4、图3和图4所示.表4 厚度<0.8mm的薄板对接接头装配请求①反面用Ar或He维护.②板厚小于0,25mm的对接接头引荐采用卷边焊缝.图4 厚度小于0.8mm的薄板对接接头图5 厚度小于0.8mm的薄板端面接头装配请求a) 间隙 b) 错边 c) 夹紧间隔图4给出了接头间隙和错边的允许偏向、压板间距以及垫板凹槽等的尺寸.允许偏向与板厚成比例,I 形坡口对接接头允许的最大间隙为0.2t.图5给出了端接接头的装配和夹紧的允许偏向.端接接头的允许偏向比对接接头大得多.所以端接接头是金属箔片较便当的衔接接头.焊接如壁厚0.1~0.2mm的金属薄片时,焊口左近微小的热量动摇都可能使消融焊道别离,致使无法得到连续的焊缝.因而请求夹具在整个焊接过程中年工件严密接触,应用夹具对焊件的良好散热作用稳定焊缝成形以及降低焊接变形.如普通夹具压紧箔件效果不好,司思索运用气动琴键夹具或弹簧琴键夹具.图6是焊接lmm以下不锈钢对接接头的工装参数曲线.焊接夹具普通分为压板和带凹槽的垫板(图6).当采用熔透法焊接时,垫板与氩弧焊时相同,启齿凹槽的垫板用以支撑熔池,但采用小孔法焊接时,熔池是由外表张力支撑的,凝结的铁水不与垫板凹槽相接触.小孔法焊接用的典型垫板如图7所示,凹槽通常宽13mm,深19mm,这样的凹槽不只可以包容反面维护气,还为等离子射流提供一个穿出的空间.图6 小电流焊接不锈钢对接接头的工装参数曲线虚线示例:T=板厚,0.5 mmC=压板间距,3.5 mmD=垫板槽宽,2.0 mmI=焊接电流,9A图7 小孔法等离子弧焊接用的典型垫板1m焊枪2m等离子射流3m工件4m反面维护气5m垫板(3)焊枪定位与氩弧焊一样,等离子弧能够停止全位置焊接.由于等离子弧指向性强,弧柱直径小,所以请求焊接时焊枪可以更准确地对准焊缝,即严厉地限制焊枪喷嘴轴线沿焊缝中心线的横向摆动.等离子电弧对弧长不敏感,所以焊枪喷嘴至工件的间隔不像氩弧焊时请求那么严厉.焊接工艺(1)熔透法能够选择手工及自动两种方式停止熔透法焊接.1)手工熔透法手工熔透法焊接的最佳电流范围是0.1~50A.当电流超越50A,运用于工氩弧焊更为经济.运用等离子弧焊设备的过程是先引燃维弧,开端焊接时再引燃主弧.如m段时间内需焊接多段焊缝或多个焊点,在完成一段焊缝或一个焊点时,能够只熄灭主弧,保管维弧.这样,在下m次焊接时,便能够便当地引燃主弧,而不像氩弧焊那样重复地运用高频引弧.而且,等离子弧长偏向+/-1mm对焊缝质量无影响,所以手工等离子弧特别合适焊接需求重复引燃主弧,而又无法准确控制弧长的焊接工艺,如焊接丝网.2)自动熔透法自动熔透法焊接工艺应用普遍,特别是焊接小型精细元件如医疗设备元件、光学仪器元件、精细仪器元件、丝材、膜盒或波纹管等.在许多焊接应用中,熔透法等离子弧应用微程序控制焊接参数.如控制起弧电流、电流上升、脉冲电流、电流衰减及引弧电流.由于高频引弧器仅用来引燃维弧,焊接时无需再用高频引弧器便能够顺利地在工件与电极之间树立起转移弧.因而,等离子弧设备工作时不会损坏四周其他的电子设备.这种特性使等离子弧设备能够在电子检测设备、机器人、计算机四周运用而无需对这些设备加以隔离或防护.熔透型等离子弧焊接工艺参数参考值见表5及6.(2)小孔法小孔法只能采用自动焊.小孔法焊接需求准确地控制起弧与-收弧、离子气流量、焊接电流、焊接速度等工艺参数.1)起弧与收弧板厚小于3mm时,能够直接在焊件上起弧及收弧.板厚大于3mm时,关于纵缝,能够采用引弧板及引出板,将小孔起始区及收尾区扫除在焊缝之外.环缝焊接时,须采用电流及离子气量递增的方式构成适宜的小孔构成区,而采用电流及离子气量递加的方式取得小孔收尾区.图8是小孔焊时电流及离子弧气流量斜率控制曲线.有的等离子弧设备装备了先进的流量控制器,能够在焊接过程中准确地控制离子气流量.表5熔透型等离子弧焊接工艺参数参考值表6 微束等离子弧焊接不锈钢的焊接工艺参数参考值注:1.维护气:95%Ar-5%H2、流量10L/min.2.反面维护气:Ar,流量5L/min.①离子气:Ar.②填充丝:310不锈钢,砂1.1mm.③填充丝:310不锈钢,p1.4mm.图8 厚板环缝小孔焊时焊接电流及离子气流量斜率控制曲线2)离子气流量离子气流量增加,可使等离子流力和熔透才能增大,在其他条件不变时,为了构成小孔,必需要有足够的离子气流量,但是离子气流量过大也不好,会使小孔直径过大而不能保证焊缝成形,喷嘴孔径肯定后,离子气流量大藐视焊接电流和焊接速度而定,亦即离子气流量、焊接电流和焊接速度这三者之间m 要有恰当的匹配.3)焊接电流焊接电流增加等离子弧穿透才能增加,和其他电弧焊办法一样,焊接电流总是依据板厚或熔透请求来选定的,电流过小,不能构成小孔,电流过大,又将因小孔直径过大而使熔池金属坠落.此外,电流过大还可能惹起双弧现象.为此,在喷嘴构造肯定后,为了取得稳定的小孔焊接过程,焊接电流只能被限定在某一个适宜的范围内,而且这个范围与离子气的流量有关.图9a为喷嘴构造、板厚和其他工艺参数给定时,用实验办法在8mm厚不锈钢板上测定的小孔型焊接电流和离子气流量的匹配关系.图中1为普通圆柱型喷嘴,2为收敛扩散型喷嘴,后者降低了喷嘴紧缩水平,因此扩展了电流范围,即在较高的电流mF也不会呈现双弧.由于电流上限的进步,因而采用这种喷嘴可进步工件厚度和焊接速度.图9 小孔型焊接工艺参数匹配4)焊接速度焊接速度也是影响小孔效应的一个重要工艺参数.其他条件一定时,焊速增加,焊缝热输入减小,小孔直径亦随之减小,最后消逝.反之,假如焊速太低,母材过热,反面焊缝会呈现下陷以至熔池走漏等缺陷.焊接速度确实定,取决于离子气流量和焊接电流,这三个工艺参数互相匹配关系见图9b.由图可见,为了取得平滑r的小孔焊接焊缝,随着焊速的进步,必需同时进步焊接电流,假如焊接电流一定,增大离子气流量就要增大焊速,若焊速一定时,增加离子气流量应相应减小电流.5)喷嘴间隔间隔过大,熔透才能降低:间隔过小则形成喷嘴被飞溅物粘污.普通取3m8mm,和钨极氩弧焊相比,喷嘴间隔变化对焊接质量的影响不太敏感.6)维护气体流量维护气体流量应与离子气流量有一个恰当的比例,离子气流量不大而维护气体流.量太大时会招致气流的紊乱,将影响电弧稳定性和维护效果.小孔型焊接维护气体流量普通在15~30L/min范围内.常用四类金属(碳钢和低合金钢、不锈钢、钛合金、铜和黄铜)小孔型焊接的工艺参考值见表7.表7 小孔型等离子弧焊接工艺参数参考值①碳钢和低合金焊接时喷嘴高度为1.2mm:焊接其它金属时.为4.8mm~采用多孔喷嘴;②预热到316~C~焊后加热至399~C:保温1h;③焊缝反面须用维护气体维护.④60.V形坡口,钝边高度4.8mm:⑤直径1.1mm的填充金属丝,送丝速度152cm/min.⑥请求采用维护焊缝反面的气体维护安装和带后拖的气体维护安装:⑦30.V形坡口,钝边高度9.5mm:⑧采用普通常用的凝结技术和石墨支撑衬垫.焊接缺陷等离子弧焊常见特征缺陷有:咬边、气孔等.(1)咬边不加填充丝时最易呈现咬边,产生咬边的缘由为:1)离子气流量过大,电流过大及焊速过高.2)焊枪向一侧倾斜.3)装配错边,坡口两侧边缘上下不平,则高位置一边咬边.4)电极与紧缩喷嘴不同心.5)采用多孔喷嘴时,两侧辅助孔位置偏斜.6)焊接磁性资料时,电缆衔接位置不当,招致磁偏吹,形成单边咬边.(2)气孔等离子弧焊的气孔常见于焊缝根部,惹起气孔的缘由是:1)焊接速渡过高,在一定的焊接电流、电压下,焊接速渡过高会惹起气孔,小孔焊接时以至产生贯串焊缝方向的长气孔.2)其他条件一定,电弧电压过高.3)填充丝送进速度太快.4)起弧和收弧处工艺参数配合不当.文章来源:/shownews.asp?id=455。
等离子电弧

等离子电弧简介等离子电弧(Plasma Arc)是一种高温、离子化的气体电弧,常用于加热、切割、焊接和材料表面改性等工业和科研领域。
等离子电弧的产生需要高温和高电压,通过电弧放电,气体被电离形成等离子体。
等离子体是一种高度激活的气体,其中的原子和分子失去了一部分或全部的电子,形成离子和自由电子。
等离子体的特性使其有许多独特的性质,可以应用于许多行业。
等离子电弧的产生等离子电弧的产生可以通过两种常见的方法实现:直流电弧和交流电弧。
直流电弧直流电弧是使用直流电源产生的电弧。
直流电源将正极连接到工件上,负极连接到电极上。
工件和电极之间的间隙充满了气体,当两极之间施加足够的电压时,气体被电离并形成等离子体。
直流电弧常用于焊接和切割金属材料。
由于直流电弧的热量集中在电极上,电极往往会耗损较快,需要定期更换。
交流电弧交流电弧是使用交流电源产生的电弧。
交流电源提供的电压周期性变化,可以使电弧自行维持。
交流电弧使用两种电极:工作电极和反工作电极。
两种电极的位置定期地交换,以保持电弧的稳定。
交流电弧常用于高压的切割和焊接应用。
交流电弧的优点是可以在不同的材料上工作,并且电极的耗损较低。
等离子电弧的应用等离子电弧有广泛的应用领域,以下是其中的几个主要应用:焊接等离子电弧可以用于金属焊接。
电弧产生的高温可以使金属材料熔化,并在冷却后形成强固的焊缝。
等离子焊接常用于高要求的焊接任务,如航空航天和汽车工业。
切割等离子电弧可用于金属的切割。
电弧产生的高温可以将金属材料加热到熔点,然后使用气体流将熔化的金属吹散。
等离子切割可用于切割各种厚度和类型的金属。
表面改性等离子电弧可用于改良材料的表面性质。
通过在材料表面产生等离子体,可以使表面发生化学和物理变化,如增强附着力、改善耐蚀性和提高涂层性能等。
污染净化等离子电弧可以用于处理废气和废水中的污染物。
等离子体的高能量可以将污染物分解为无害的物质,并排出系统。
这种方法被广泛应用于环境保护领域。
使用等离子弧能够焊接哪些金属材料?

S AW 3 7 40 19, C 3 一 2 M A 0 ; . 4 D , l 3
() 1改用 低 氢 型 焊 材 , 适 当降 低热 输 入 , 改 并 以 善接 头性能 。 材料 学成 分和力 学性能 如表 5 示 。 所
() 对 当时 环 境 温 度 较 低 ( 以下 )进 行 了 2针 0℃ , 焊 前 预热 10o- 0 5 2 0℃ , C 焊后 岩棉 保 温缓 冷 。
专题 讨论
王 建 乐 :C l O r 3不 锈 钢 板 材 对 接 接 头 的 焊 接 工 艺
第 2期
表 4 试 板 HP 8 0 0 - 4改 进 后 的 焊 接 工 艺 参 数
鬻 曩
l
备注 : 背面清根后。 为
豢
豢 簟
3 0 3 0 2 4
l — / S W 0 , . 4 ,C / l MA A3 7 巾4O 19D 一 l 2
3 9
能试验 结果 如表 6所 示 , 试验 结果 完 全合 格 。
表6 第2 组试板力学和弯曲性能试验报告 力学性能 弯曲性能 - i
5 结 论
() 接是 个 实践性 很 强 的专业 , 1 焊 有时 候针 对 具 体 生 产情 况 , 一些 标 准 、 范或 者 外 单 位 成 功 的 经 规
豢
50 3 母 材
合 格
合 格
合 格 合格
4 0
4 0
50 3
母材
() 一些 重要 接头 的 焊接 , 2对 在解 决 接头脆 化 问
( 在 环境 温度 过低 等外 部 条件 下 , 采取 适 当 3 ) 要
的处 理措 施 。
题 时 , 氢( 低碳) 低 或 焊材 的选 用效 果 较 为明显 。
等离子弧焊的基本方法

等离子弧焊的基本方法等离子弧焊是一种常见的金属焊接方法,它利用高温等离子弧将金属材料加热并连接在一起。
本文将介绍等离子弧焊的基本方法,包括设备准备、焊接准备、焊接操作和焊后处理。
一、设备准备进行等离子弧焊之前,需要准备以下设备:1. 焊接机:等离子弧焊需要特殊的焊接机,常见的有直流等离子弧焊机和交流等离子弧焊机。
2. 电源:等离子弧焊需要稳定的电源供应,通常采用直流电源或交流电源。
3. 焊枪:焊枪是进行等离子弧焊的工具,它通过电弧产生高温等离子弧。
4. 气体供应系统:等离子弧焊需要使用惰性气体(如氩气)作为保护气体,防止焊接区域被氧化。
二、焊接准备在进行等离子弧焊之前,需要进行以下焊接准备工作:1. 清洁金属表面:将待焊金属表面清洁干净,以去除油污、氧化物等杂质,以保证焊接质量。
2. 选择合适的焊接参数:根据待焊金属的种类、厚度和焊接要求,选择合适的焊接电流、电压和气体流量等参数。
3. 调整焊枪角度和距离:根据焊接位置和焊接要求,调整焊枪的角度和距离,使焊接电弧能够充分覆盖焊接区域。
三、焊接操作进行等离子弧焊时,需要进行以下操作:1. 开启电源和气体:先开启焊接机的电源,然后开启气体供应系统,确保稳定的电源和气体供应。
2. 接触电弧:将焊枪靠近待焊金属,使电极与金属表面轻轻接触,然后迅速抬起焊枪,产生电弧。
3. 移动焊枪:在产生电弧后,持续移动焊枪,使电弧在焊接区域形成等离子弧,加热金属并使其熔化。
4. 控制焊接速度:根据金属的种类和厚度,控制焊接速度,以保证焊缝的质量和均匀性。
5. 观察焊接质量:在焊接过程中,需要不断观察焊接质量,确保焊缝的形成和焊接区域的均匀加热。
四、焊后处理焊接完成后,需要进行以下焊后处理工作:1. 清理焊缝:将焊接过程中产生的熔渣和氧化物清理干净,使焊缝表面光滑。
2. 检查焊接质量:对焊接质量进行检查,确保焊缝的质量和强度达到要求。
3. 去除保护气体:将焊接区域的保护气体排空,以免影响周围环境。
等离子弧焊接的材料装配工艺与缺陷形式

等离子弧焊接的材料装配工艺与缺陷形式在等离子弧焊接过程中,有一系列的装配和工艺步骤。
首先,焊接前
要对焊缝进行准备,包括清除焊接表面的污垢和氧化物,并采用机械方法
或化学方法来取得更好的焊接效果。
然后,在准备好的焊接表面上涂上焊
接剂,以保护焊接区域不受氧化、腐蚀和其他污染。
等离子弧焊接的工艺主要包括确定焊接参数,例如电流、电压和焊接
速度,以及选择适当的焊接头型(包括等离子体弧头和焊接气体喷嘴)。
在焊接过程中,需要控制焊接头形成的尺寸和形状,以确保焊接质量。
此外,还要注意保持合适的电弧长度和焊接速度,以避免产生焊接缺陷。
1.气孔:气孔是由于焊接区域中存在气体或其他杂质引起的。
气孔在
焊接区域会形成孔洞状的缺陷,并且会降低焊接强度和密封性。
2.裂纹:裂纹是等离子弧焊接过程中常见的缺陷之一、它们可以是由
于过高的焊接温度或焊接应力导致的。
裂纹会降低焊接强度,并可能导致
焊接部件的破裂。
3.夹渣:夹渣是由于焊接过程中未能完全清除焊渣或焊接剂而导致的。
夹渣会影响焊缝的质量和密实性,从而降低焊接强度。
4.氧化物夹杂物:氧化物夹杂物是由于焊接区域中存在氧化物或其他
杂质而引起的。
它们会降低焊接区域的强度和密封性。
为了避免以上缺陷的产生,在等离子弧焊接过程中需要注意控制焊接
参数、准确清洁焊接区域以及选择合适的焊接头型和焊接剂。
同时,焊接
过程中要进行良好的监控和控制,以确保焊接质量。
小孔型等离子弧焊特点

小孔型等离子弧焊特点一、小孔型等离子弧焊的概念小孔型等离子弧焊,是一种利用高温等离子弧作为热源进行焊接的方法。
它通过在钨极和工件之间形成一个小孔,使气体在孔内发生电离,形成等离子弧,从而将工件加热至熔化状态,实现焊接。
二、小孔型等离子弧焊的特点1. 高能量密度:小孔型等离子弧焊采用高能量密度的等离子弧作为热源,使得焊接区域能够迅速达到高温状态,从而实现快速、有效的焊接。
2. 焊缝质量高:由于小孔型等离子弧焊使用的是高能量密度的热源,在加热过程中可以快速融化金属,并且可以控制热输入量和冷却速率,从而保证了焊缝质量。
3. 焊接速度快:由于小孔型等离子弧焊使用的是高能量密度的热源,并且可以控制热输入量和冷却速率,因此可以实现快速、有效的焊接,从而提高了生产效率。
4. 适用于多种材料:小孔型等离子弧焊适用于多种材料的焊接,包括不锈钢、铜、铝等金属材料。
5. 焊接变形小:由于小孔型等离子弧焊使用的是高能量密度的热源,并且可以控制热输入量和冷却速率,因此可以减少焊接区域的变形。
6. 焊接深度大:由于小孔型等离子弧焊使用的是高能量密度的热源,并且可以控制热输入量和冷却速率,因此可以实现较大的焊接深度。
7. 操作简单:小孔型等离子弧焊操作简单,只需要进行一定程度上的参数调整即可实现高质量的焊接。
三、小孔型等离子弧焊在实际应用中的应用1. 不锈钢管道的制造:小孔型等离子弧焊广泛应用于不锈钢管道、容器及设备制造中。
由于其快速、高效、质量稳定等特点,在不锈钢管道制造中得到了广泛应用。
2. 航空航天领域:小孔型等离子弧焊在航空航天领域得到了广泛应用。
在飞机、火箭等设备的生产中,小孔型等离子弧焊可以实现高质量的焊接,并且可以减少焊接区域的变形,从而保证了设备的安全性和可靠性。
3. 电子设备制造:小孔型等离子弧焊在电子设备制造中也得到了广泛应用。
在手机、电脑等电子产品的生产中,小孔型等离子弧焊可以实现高精度、高质量的焊接,从而保证了产品的稳定性和可靠性。
焊接工艺评定等离子焊接

焊接工艺评定等离子焊接等离子焊接是一种常用的焊接方法,通过产生高温等离子弧,在工件接合处将其加热至熔化状态,然后使其冷却并形成焊接接头。
为确保焊接质量和工艺的稳定性,需要进行焊接工艺评定。
焊接工艺评定的目的焊接工艺评定旨在确定合适的焊接工艺参数,以保证焊接接头的质量和性能。
通过评定,可以确定出最适合特定工件材料和要求的焊接工艺,确保焊接接头的强度、密封性和气密性等满足要求。
焊接工艺评定的步骤1. 材料分析:首先对要焊接的材料进行分析,包括材料的成分、力学性能等。
根据材料的性质确定合适的焊接工艺。
2. 工艺参数确定:根据焊接材料的特性,选择合适的工艺参数,包括焊接电流、电压、焊接速度等。
这些参数的选择需要根据焊接接头的要求,以及设备的能力进行评估。
3. 实验焊接:使用确定的工艺参数进行实验焊接。
焊接接头的质量和性能是评定焊接工艺成功与否的关键指标。
通过实验焊接可以测试焊缝的强度、断口形态等,并对工艺参数进行调整。
4. 焊接接头测试:对实验焊接得到的接头进行测试,包括拉伸试验、硬度测试、冲击试验等。
测试结果将评估焊接接头的质量和性能是否满足要求。
5. 工艺参数修正:根据焊接接头测试结果,对焊接工艺参数进行修正。
如果测试结果不理想,可以通过调整工艺参数来改善焊接接头的性能。
6. 文档记录:对焊接工艺评定过程进行详细记录,包括所选用的工艺参数、测试结果、修正记录等。
这些记录将为今后的焊接工艺提供参考和借鉴。
总结焊接工艺评定是确保焊接接头质量和性能的重要步骤。
通过合适的工艺参数选择和实验焊接,可以确定出最适合的焊接工艺,并通过测试和修正来优化焊接接头的质量和性能。
该过程需要详细记录和总结,以便为今后的焊接工艺提供借鉴和参考。
tig电弧 等离子电弧

tig电弧等离子电弧
TIG电弧与等离子电弧是现代焊接技术中常用的两种方法。
它们在各自领域有着广泛的应用,为工业制造提供了高效、精确的焊接技术。
TIG电弧焊是一种以非消耗性钨极为电极的氩弧焊接方法。
在焊接过程中,通过高频电流激发氩气,形成稳定的电弧。
TIG电弧焊具有熔化池稳定、热效应小、焊缝质量高等优点,适用于焊接不锈钢、铝合金等高品质焊接要求的材料。
在TIG电弧焊过程中,焊工需要手持电极,通过手工控制电弧的稳定性和焊接速度,以确保焊接质量。
等离子电弧切割则是一种利用高温等离子体切割金属的方法。
通过电流的作用下,将气体离子化形成高温等离子体,然后利用等离子体的高温和高能量将金属材料切割。
等离子电弧切割具有切割速度快、切口平整、操作简单等优点,广泛应用于金属加工、船舶制造等领域。
在等离子电弧切割过程中,焊工可以通过调整气体流量和电流大小来控制切割质量和速度。
TIG电弧和等离子电弧都是高精度焊接技术中的重要方法,它们的应用为工业制造带来了巨大的便利和效益。
无论是在焊接还是切割过程中,焊工都需要经过专业的培训和实践,掌握正确的操作技巧和安全措施。
只有这样,才能保证焊接和切割质量,确保产品的可靠性和稳定性。
TIG电弧和等离子电弧是现代焊接技术中不可或缺的两种方法。
它们的出现为工业制造提供了高效、精确的焊接和切割技术,使产品质量得到了极大的提升。
无论是在航空航天、汽车制造还是电子设备制造等领域,TIG电弧和等离子电弧都发挥着重要作用,为人类的生产生活带来了便利和进步。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
材料的等离子弧焊接
穿孔型等离子弧焊接最适于焊接厚度3~8mm不锈钢、厚度12mm以下钛合金、板厚2~6mm低碳或低合金结构钢以及铜、黄铜、镍及镍合金的对接焊缝。
这一厚
度范围内可不开坡口,不加填充金属,不用衬垫的条件下实现单面焊双面成形。
厚度大于上述范围时可采用V形坡口多层焊。
1 高温合金的等离子弧焊接
用等离子弧焊焊接固溶强化和Al、Ti含量较低的时效强化高温合金时,可以填充焊丝也可以不加焊丝,均可以获得良好质量的焊缝。
一般厚板采用小孔型等离子弧焊,薄板采用熔透型等离子弧焊,箔材用微束等离子弧焊。
焊接电源采用陡降外特性的直流正极性,高频引弧,焊枪的加工和装配要求精度较高,并有很高的同心度。
等离子气流和焊接电流均要求能递增和衰减控制。
焊接时,采用氩和氩中加适量氢气作为保护气体和等离子气体,加入氢气可以使电弧功率增加,提高焊接速度。
氢气加入量一般在5%左右,要求不大于15%。
焊接时是否采用填充焊丝根据需要确定。
选用填充焊丝的牌号与钨极惰性气体保护焊的选用原则相同。
高温合金等离子弧焊的工艺参数与焊接奥氏体不锈钢的基本相同,应注意控制焊接热输入。
在焊接过程中应控制焊接速度,速度过快会产生气孔,还应注意电极与压缩喷嘴的同心度。
高温合金等离子弧焊接接头力学性能较高,接头强度系数一般大于90%。
2.铝及铝合金的等离子弧焊接
等离子弧是以钨极作为电极,等离子弧为热源的熔焊方法。
焊接铝合金时,采用直流反接或交流。
铝及铝合金交流等离子弧焊接多采用矩形波交流焊接电源,用氩气作为等离子气和保护气体。
对于纯铝、防锈铝,采用等离子弧焊,焊接性良好;硬铝的等离子弧焊接性尚可。
为了获得高质量的焊缝应注意以下几点。
a.焊前要加强对焊件、焊丝的清理,防止氢溶人产生气孔,还应加强对焊缝和焊丝的保护。
b.交流等离子弧焊的许用等离子气流量较小,流量稍大,等离子弧的吹力过大,铝的液态金属被向上吹起,形成凸凹不平或不连续的凸峰状焊缝。
为了加强钨极的冷却效果,可以适当加大喷嘴孔径或选用多孔型喷嘴。
c.当板厚大于6mm时,要求焊前预热100--200℃。
板厚较大时用氦作等离子气或保护气,可增加熔深或提高效率。
d.需用的垫板和压板最好用导热性不好的材料制造(如不锈钢)。
垫板上加工出深度lmm、宽度20~40mm的凹槽,以使待焊铝板坡口近处不与垫板接触,
防止散热过快。
e. 板厚不大于lOmm时,在对接的坡口上海间隔150mm点固焊一点;板厚大于l0mm时,每间隔300mm点固焊一点。
点固焊采用与正常焊接相同的电流。
f. 进行多道焊时,焊完前一道焊道后应用钢丝或铜丝刷清理焊道表面至露出纯净的铝表面为止。
3 钛及钛合金的等离子弧焊接
等离子弧焊能量密度高、线能量大、效率高。
厚度2.5~15mm的钛及钛合
金板材采用"小孔型"方法可一次焊透,并可有效地防止产生气孔,"熔透型"方法适于各种板厚,但一次焊透的厚度较小,3mm以上一般需开坡口。
钛的弹性模量仅相当于铁的1/2,因此在应力相同的条件下,钛及钛合金焊接接头将发生比较显著的变形。
等离子弧的能量密度介于钨极氩弧和电子束之间,用等离子弧焊接钛及钛合金时,热影响区较窄,焊接变形也较易控制。
目前微束等离子弧焊已经成功地应用于薄板的焊接。
采用3~10A的焊接电流可以焊接厚度为0.08~0.6mm的板材。
由于液态钛的密度较小,表面张力较大,利用等离子弧的小孔效应可以单道焊接厚度较大的钛和钛合金,保证不致发生熔池坍塌,焊缝成形良好。
通常单道钨极氩弧焊时工件的最大厚度不超过3mm,并且因为钨极距离熔池较近,可能发生钨极熔蚀,使焊缝渗入钨夹杂物。
等离子弧焊接时,不开坡口就可焊透厚度达15mm的接头,不可能出现焊缝渗钨现象。
焊接航天工程中应用的TC4钛合金高压气瓶的研究结果表明,等离子弧焊接头强度与氩弧焊相当,强度系数均为90%,但塑性指标比氩弧焊接头高,可达到母材的75%。
根据30万吨合成氨成套设备的生产经验,用等离子弧焊接厚度10mm的TAl工业纯钛板材,生产率可比钨极氩弧焊提高5~6倍,对操作的熟练程度要求也较低。
纯钛等离子弧焊的气体保护方式与钨极氩弧焊相似,可采用氩弧焊拖罩,但随着板厚的增加、焊速的提高,拖罩要加长,使处于350℃以上的金属得到良好保护。
背面垫板上的沟槽尺寸一般宽度和深度各为 2.0~3.0mm,同时背面保护气体的流量也要增加。
厚度15mm以上的钛板焊接时,开6~8mm钝边的V形或U
形坡口,用"小孔型"等离子弧焊封底,然后用"熔透型"等离子弧填满坡口。
用等离子弧封底可以减少焊道层数,减少填丝量和焊接角变形,提高生产率。
"熔透型"多用于厚度3mm以下薄件的焊接,比钨极氩弧焊容易保证焊接质量。
4 银与铂的微束等离子弧焊接
银与铂都属于贵金属,价格昂贵。
银与铂可制成板材、带材、线材等常用于微电子,仪器仪表、医药等特殊产品或军工产品。
银与铂电子器件的微束等离子弧接的工艺要点如下:
a.焊前将银与铂的接头处清理干净;
b.将两种金属预热到400~500℃,
c. 采用微束脉冲等离子弧,维弧电流为24A;
d.保护气体流量为6L/min,离子气流量为0.5L/min。
