破碎锤培训资料-文档资料

工作效率。 ❖ 重点保护挖掘机的液压系统。
返回 47
第九章
交付打击注意事项
48
交付打击注意事项
❖ 严禁空打； ❖ 严禁在泥水中操作； ❖ 始终保持钎杆与打击面垂直; ❖ 同一位置不能连续打击30秒以上； ❖ 严禁在油缸的极限行程操作； ❖ 小臂不可以与打击面成90°角； ❖ 钢钎插入到石头后，不能歪斜拉、推操作； ❖ 操作或运输过程中，钎杆不能碰挖掘机的大臂； ❖ 破碎大而坚固的物体时，从边缘的地方开始操作； ❖ 采用适当的发动机转速； ❖ 破碎锤每工作3小时加注黄油；每工作100小时更换液压油滤芯；每工
返回
59
第二章
破碎锤配件知识
60
一、 衬套
分为上套及下套（或者内外衬套），共同 起导向并径向支撑钢钎的作用。
61
出厂状态：衬套与钢钎的间隙为1mm。
在破碎锤工作时： 与钢钎之间有轴向运动，产生磨损； 偏打加大了钢钎与衬套之间的磨损。
当两者间隙超过一定范围后，衬套无法保证钢钎的打击轴线与 活塞的运动轴线同轴（俗称同心度），活塞在打击钢钎的工作 中，尖端所受的外力不是一个垂直力，而是一个和活塞中心线 成一定角度的外力，该力可分解成一个轴的反力和一个径向力。 径向力使活塞偏向中缸体的一侧，使原有的油膜遭到破坏，形 成干摩擦，加速了活塞和中缸体间的磨损。
45
2、蓄能器充氮（压 力过低会导致打击 力急剧下降、胶管 剧烈抖动）
警告：蓄能器内充 有高压氮气，务必 谨慎操作，不合适 的操作将引发重大 事故。给蓄能器充 气时的氮气瓶的压 力必须大于6Mpa。
46
❖ 存储液压能量，增加打击力。 ❖ 吸收液压震动和波动，降低油路脉冲。 ❖ 通过补充少量液压油流量，从而提高破碎锤
※通常先导接下面方便。
T脚 踏
P阀 A
油 箱 主 回
57
小松200—7
TP 行走
先导 主进
先导 主回
脚踏阀 T P
A
压力开关
进
回
加备用阀
58
注意：
一、破碎锤的回油管不要直接与液压油冷却器连接, 而是先于 与过滤器连接. 直接通过冷却器回油的话, 冷却器会因为液压油的脉冲运动而 受损, 而破碎锤会因为增大的回流压力而受损. 二、破碎锤工作过程中, 挖掘机的油压系统在可调整范围内要 保持油温, 原因有2点: 1. 油封, 滑动片, 皮碗及其它类似材质的配件一般只能承受 80℃的高温. 2. 温度越高液压油的黏性越差, 会失去润滑性能.
❖ 必须在钢钎被压紧的 情况下注入润滑剂。
返回
36
第六章
机号的确认
37
❖ 侧板的机号一般标注在不易磨损的地方，它 是生产厂家的管理番号。
38
❖ 破碎锤分为上中下缸体，上下缸体一般为易 磨损件，因此产品合格证编号为中缸体编号。
上下缸体的编号则在靠近中缸体的部位。
返回39
第七章
工作压力
40

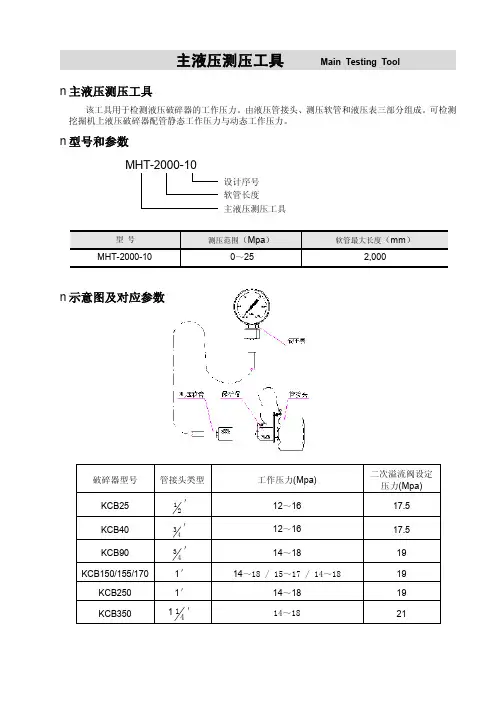

1、通过主控阀上备用阀的端口溢流阀实现压力 调整
62
失效方式： 磨损、断裂
解决方法：
✓ 与用户充分交流，说明衬套的重要性，引起用户的 高度重视；
✓ 使用中勤加黄油润滑； ✓ 使用时尽量保证钢钎轴线与被破碎物的平面夹角在
90°± 5°之内； ✓ 当衬套套与钢钎间隙超过规定范围时（例JM135AS
要求为8mm），应及时更换导向套。
63
二、 钢钎
钢钎为破碎锤的执行元件，直接 将打击能量传递给被打击物。
交付打击注意事项
…………………
3
❖ 培训目录二
❖ 第一章 ❖ 第二章 ❖ 第三章
安装管路的流程 破碎锤配件知识 故障判断及排除
………………… ………………… …………………
4
第一章
挖掘机型号知识
5
6
7
以上数据仅供参考使用， 具体数据请以实际测量为准！
8
总之，挖掘机型号是多种多样的，每种机型的小臂和 连杆的开档尺寸都是不一的，为了使之与其匹配，我们必须 做到了解其标准尺寸。在出厂前就要做到准确无误，否则将 给销售和现场安装带来很多困难。
今天的课程需要大家掌握两方面的知识，一、在工地上 见到挖掘机时要知道其品牌和型号.二、熟记常见挖掘机的开 档尺寸.三、挖掘机所匹配的破碎锤型号。
返回
9
第二章
破碎锤型号知识
10
中国市场的破碎锤品牌
中国市场的破碎锤品牌繁多，大致有以下几种： 欧美品牌 蒙特贝 、 锐猛、JCB、卡特、英格索兰、阿特拉斯、 克虏伯等 日本品牌 古河、东空、东洋、冈田、甲南、泰石克、日钢、小松、卡特等 韩国品牌 迈科、 大模 、精工 、大农、迪安、韩宇、水山、 泰戈、猛士、世进 、大 运、工马 、东光 、 GB、、复兴、高道、先韩 等
23
❖ 7、接触面有 杂质（不在赔 偿范围内）
❖ 活塞和钎杆的接 触面存在异物导 致此类故障。
24
❖ 8、尾部击碎 （无偿索赔）
❖ 由于原材料本身的 强度不足，造成活 塞与钎杆的打击面 产生碎块。
25
❖ 9、材质问题断裂 （无偿索赔）
❖ 因为原材料中有气泡 或杂质造成断裂。
❖ 这种断裂面像刀割一 样平齐，且辐射状龟 裂。
流量的调节分为挖掘机电脑调整、机械式调整和 破碎锤自身部位调整三种。
30
❖ 1、通过挖掘机电 脑板输入来调整 流量
20吨级挖机破碎锤不超过 180L/min，除采用B模式 外，对应的发动机转速 不应超过1700rpm。
31
❖ 2、机械式调整
机械式控制是通过 在活塞和弹簧之间 加一个一定厚度的 调整垫限制阀杆的 移动极限位置，从 而达到调整流量的 目的。
作500小时更换事项
❖ 1、安装前切记要 先泄压。
❖ 2、所有的焊接点 应焊接在不影响挖 机做任何动作的位 置。
❖ 3、测压时应关闭 回油截止阀。打开 进油截止阀。
❖ 4、安装时所有管 接头应缠上生胶带 或用密封胶（预防 在破碎时产生震动 管接头松懈）
50
常用易损件
返回 51
2
培训目录一
第一章 第二章 第三章 第四章 第五章 第六章 第七章 第八章 第九章
挖掘机型号知识
…………………
破碎锤型号知识
…………………
钢钎知识
…………………
打击频率的原理
…………………
黄油加注的方法
…………………
机号的确认（侧板、锤） …………………
工作压力的设定
…………………
打击力与氮气压力的关系 …………………
11
国产品牌 世韩、大河、 锐泰、 力王、大洋 、 悍虎、 韩川 、东川、凯特 、 精研、 韩特、惊天、格瑞德、黑金刚、锐川 韩力、 爱德特、威力特、 力斗士、 山河 、大山、 智成、 开霸、 凯力特、韩吉、韩泰克、韩工、狼博王 拓锋、韩 宸、 泰星、 仁山 、麦恩、 韩升、 马杰司特、 高力 、 双牛、 泰兴 、利器、 韩科、 韩力克、力博士、贝力特 、 世运、 大洋、工兵、山羊、悍狮
26
❖ 10、钎杆弯曲 现象（无偿索 赔）
❖ 由于厂家热处理 不足而导致的弯 曲。用户也存在 不规范使用的情 况。
27
❖ 11、钎杆开裂现 象（无偿索赔）
❖ 原材料的质量等级 相对较低。
❖ 钢坯锻压时压缩比 不够或含杂质。
返回 28
第四章
打击频率的原理
29
随着流量的增加，破碎锤打击频率加快。当 超过工作流量上限时过载阀或主溢流阀将溢 流，使油温升高。
失效方式： 磨损、断裂、弯曲 由于使用钢钎的工况十分恶劣，
打击对象、工作时间、操作 方法、产品质量等因素共同 决定了钢钎的寿命。 矫马钢钎做到：表面有足够的硬 度、内部有相当的韧性、整 体有一定的强度，使得耐磨 损、不易断、不易弯。
帽 弹簧 调整垫 活塞
32
❖ 3、破碎锤自身部位调整
33
❖ 某些破碎锤用来调节打击频率的设备 安装在油缸的右侧.
❖ 1、当松掉螺母, 完全紧固调节器时, 每次撞击时间变最长（而打击力量变 得最大）, 打击频率变成最小.
❖ 2、当调节器被松了2圈, 每次撞击时 间变最短（打击力量变最小）, 打击 频率变成最大.
❖ 完成打击频率的调节后, 保持调节器 不动, 将调节器上的螺母用扳手拧紧.
❖ 在出厂时, 调节器是完全拧紧的.
返回
34
第五章
黄油加注的方法
35
❖ 加注黄油的方法
❖ 使用前及使用中每3 小时注入润滑剂3— 4回。
❖ 不能在钢钎离地面的 情况下注入润滑剂， 否则润滑剂会流进到 打击腔内造成异常的 高压，导致破碎器损 坏。
41
❖ 2.如果主控阀上端口溢流阀失效或调整不方 便，需要在挖掘机大臂上高、低压油管之间 安装一溢流阀。
返回 42
第八章
打击力与氮气的关系
43
为了安全起见，某些破碎锤出厂时上缸体及
蓄能器内未充过氮气. 因此破碎锤使用之前必 须给其充气. 若不充气直接使用破碎机会导致 严重的问题.
低压氮气压力的设定
C：钝形钢钎 适用于细粒及中性混凝土或软性非分层岩石的破碎； 也适用于软及中性坚硬岩石的二次爆破破碎。
D：菱形钢钎 适用于中等硬度的石埠或破裂的小石块的破碎，使其进一步变小。
17
钎杆的索赔
❖ 1、撬断（不在赔偿 范围内）
❖ a、任何把钎杆当作杠杆使用、 斜角度使用、利用挖掘机牵拉作 等作业方法产生的侧面应力对钎 杆危害极大。
❖ b、断裂口会产生一块不规则的 三角形碎块，这种情况多发生利 用挖掘机主动臂的牵拉作业时折 断。
18
❖ 2、空打（不在赔 偿范围内）
❖ 当产生空打时，使得 活塞生产的强大的瞬 间撞击力无法通过钎 杆传递到岩石或混凝 土上，因此破碎锤扁 销和钎杆卡扁销位置 剧烈碰撞，造成钎杆 扣柄上端破损。
